19380.B - Sonnette de portes Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sonnette de portes électronique
Marque	Vimar
Modèle	19380.B
Alimentation	12 V~ ±10% 50-60 Hz ou 12 V c.c. ±10% (TBTS)
Consommation en fonctionnement	5 VA maxi
Consommation au repos	0,5 VA environ
Nombre de modules	2 modules
Séquences sonores	3 tons, 2 tons, ronfleur
Volume	Réglable (potentiomètre)
Température d'utilisation	-5 °C à +40 °C
Humidité	Locaux secs et non poussiéreux
Installation	Par technicien qualifié
Conformité	Selon réglementation en vigueur
Compatibilité séries	Eikon, Arké, Idea, Plana
Type de poussoirs	NO (normalement ouverts)
Fonction trois tons	1 cycle par pression maintenue
Fonction deux tons	Jusqu'à 8 cycles par pression
Fonction ronfleur	Jusqu'à 20 secondes par pression
Signalisation	3 appels indépendants
Règlement REACH	Peut contenir des traces de plomb
DEEE	Collecte séparée en fin de vie

FOIRE AUX QUESTIONS - 19380.B Vimar

Comment installer la sonnette Vimar 19380.B ?

L'installation doit être confiée à un technicien qualifié. Alimenter par un transformateur de sécurité 12 V~ ou 12 V c.c. Connecter des poussoirs NO selon les schémas fournis. Utiliser dans locaux secs, température -5°C à +40°C.

Comment régler le volume de la sonnette ?

Le volume est réglable via un potentiomètre situé à l'avant de l'appareil (selon série Eikon, Idea, Plana ou Arké). Tourner le potentiomètre pour ajuster la puissance acoustique.

Quelles sont les différentes sonorités disponibles ?

Trois sonorités : séquence à trois tons (un cycle), séquence à deux tons (jusqu'à 8 cycles), et ronflement à tonalité constante (jusqu'à 20 s). Cela permet de différencier trois appels indépendants.

Puis-je utiliser cette sonnette avec une alimentation 12 V DC ?

Oui, l'appareil accepte une alimentation 12 V~ ±10% 50-60 Hz ou 12 V c.c. ±10%. Utiliser un transformateur de sécurité (TBTS).

Combien de poussoirs puis-je connecter ?

Vous pouvez connecter jusqu'à trois poussoirs NO pour les trois appels indépendants (porte immeuble, porte d'entrée, salle de bains). Suivre les schémas de câblage fournis.

La sonnette fonctionne-t-elle en extérieur ?

Non, l'appareil est conçu pour des locaux secs et non poussiéreux. Température ambiante entre -5°C et +40°C. Ne pas installer en extérieur sans protection.

Que faire si la sonnette ne sonne pas ?

Vérifier l'alimentation 12 V, les connexions des poussoirs (contacts NO), et le réglage du volume. Si le problème persiste, contacter un technicien.

Quelle est la consommation électrique au repos ?

Au repos, la consommation est d'environ 0,5 VA. En fonctionnement, elle atteint 5 VA max.

Puis-je remplacer la sonnette par un autre modèle Vimar ?

Oui, ce modèle est compatible avec les séries Eikon, Arké, Idea et Plana. Pour le remplacement, respecter les mêmes caractéristiques d'alimentation et de câblage.

Comment nettoyer la sonnette ?

Utiliser un chiffon sec et doux. Ne pas utiliser de solvants ou produits abrasifs. Débrancher l'alimentation avant nettoyage.

MODE D'EMPLOI 19380.B Vimar

Sonnerie électronique à séquences sonores (3 tons, 2 tons, ronfleurs), volume réglable, alimentation 12 V~50-60 Hz ou 12 V d. c. (TBTS) - 2 modules

Appareil à utiliser dans des locaux secs et non poussièreux, à une température ambiante comprise entre -5 °C et +40 °C (-5 °C à +40 °C).

Pour la signalisation de trois appels indépendants:

• séquence à trois tons: un seul cycle à la fois est effectué (même en appuyant sur le poussoir)
• séquence à deux tons: 8 cycles maxi sont effectués en appuyant sur le poussoir
• ronflement à tonalité constante: un cycle de 20 s maxi est accompli en appuyant sur le poussoir

A utiliser pour les installations électriques des bâtiments (résidentiels ou du secteur tertiaire) pour différencier les appels externes des appels internes (ex. porte de l'immeuble, porte d'entrée et poussoir à tirage de la salle de bains).

• appareil à alimenter par transformateur de sécurité
• alimentation: 12 V~ ±10% 50-60 Hz et 12 V d.c. ±10%
• absorption: 5 VA maxi en fonctionnement, 0,5 VA environ à repos
• puissance acoustique réglable en agissant sur le potentiomètre marqué:
• série Eikon, Idea et Plana: à l'avant de l'appareil
• série Arké: à l'avant de l'appareil
• actionnement par poussoirs NO à connecter selon les schémas indiqués ci-dessus

Eikon - Arké - Idea - Plana

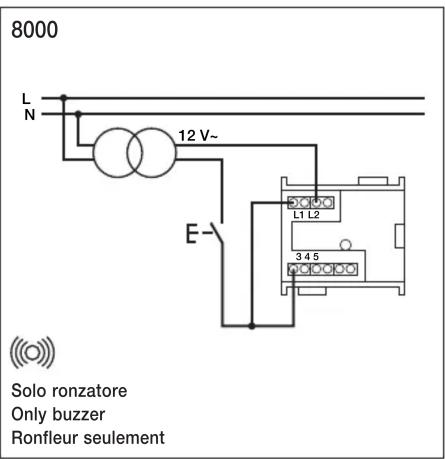

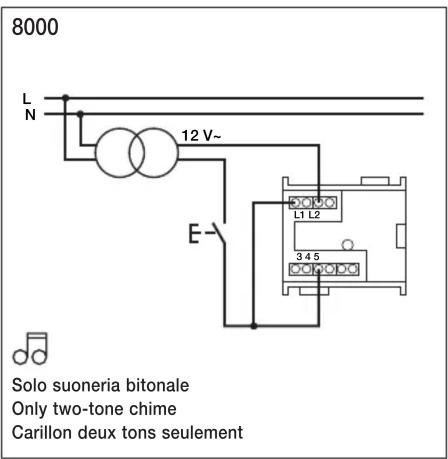

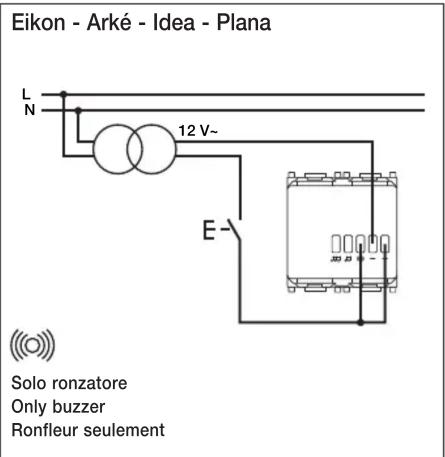

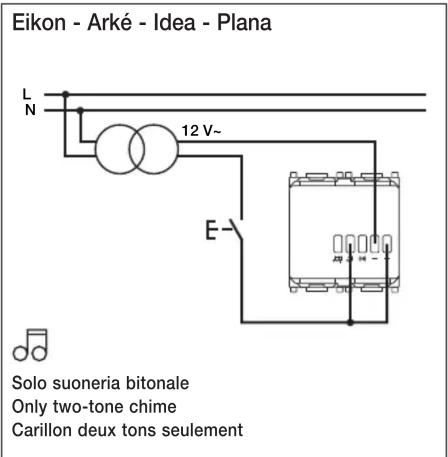

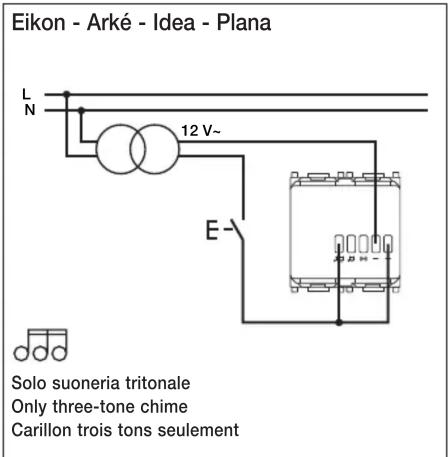

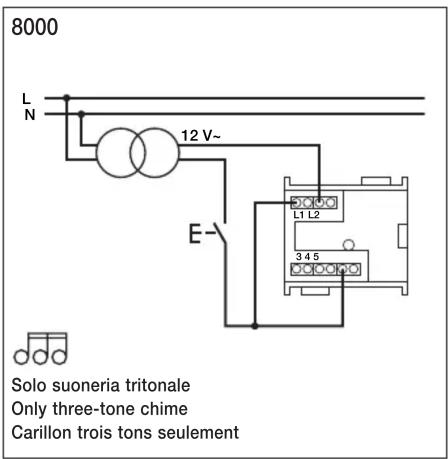

Si le carillon électronique est utilisé au lieu d'une sonnerie à deux fils, voir les connexions possibles indiquées dans les schémas ci-dessous.

Note

Si on utilise la fonction trois tons ou deux tons, le cycle est complété seulement en maintenant la pression sur le poussoir jusqu'à la fin du cycle.

L'installation doit être confiée à des techniciens qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.

Règlement REACH (EU) n° 1907/2006 – art. 33. Le produit pourrait contenir des traces de plomb.
