EPIC 8640 - Piscine POLARIS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Robot nettoyeur de piscine automatique
Marque	Polaris
Modèle	EPIC 8640
Dimensions (L x l x h)	Environ 45 x 40 x 30 cm
Poids	Environ 11 kg
Alimentation secteur	100-125 V c.a., 60 Hz
Tension de sortie	30 V DC
Puissance installée	150 W max
Double isolation	Oui
Protection électrique requise	Prise avec disjoncteur différentiel (DDFT)
Modes de nettoyage	Fond seul (1h30) / Fond, parois et ligne de flottaison (2h30)
Filtration	Panier filtrant amovible à nettoyer après chaque cycle
Connectivité	Wi-Fi et Bluetooth via application iAquaLink (modèles connectés)
Température d'eau autorisée	13 °C à 35 °C
Longueur du câble flottant	Environ 18 m (estimation)
Matériau des brosses	Caoutchouc avec indicateur d'usure
Fréquence de remplacement des brosses	Tous les 2 ans ou selon l’indicateur d’usure
Type de piscine	Piscine enterrée ou hors sol permanente
Garantie	Voir carte de garantie fournie
Entretien courant	Nettoyage du panier filtrant et rinçage de l’appareil après usage

FOIRE AUX QUESTIONS - EPIC 8640 POLARIS

Comment installer le robot Polaris EPIC 8640 pour la première fois ?

Après avoir déballé l’appareil, branchez le boîtier de commande sur une prise protégée par un DDFT. Déroulez le câble flottant sur le pourtour de la piscine, immergez le robot verticalement pour évacuer l’air, puis placez tout le câble dans l’eau en veillant à ce qu’il ne soit pas plié. Le robot doit couler au fond.

Quels sont les modes de nettoyage disponibles ?

Deux modes sont disponibles : Fond seul (durée 1h30) et Fond, parois et ligne de flottaison (durée 2h30). Le mode par défaut est le second. Vous pouvez basculer via le boîtier de commande ou l’application iAquaLink.

Comment nettoyer le panier filtrant ?

Retirez le robot de l’eau et laissez-le s’égoutter. Ouvrez le couvercle, séparez le panier de son support, videz les débris, puis rincez le panier, le support et le robot avec un tuyau d’arrosage. Nettoyez en profondeur régulièrement avec de l’eau savonneuse et une brosse douce.

Que faire si le câble s’emmêle dans la piscine ?

Retirez le robot par la poignée, videz l’eau, débranchez le câble du boîtier de commande, puis démêlez soigneusement en commençant par la tête du robot. Exposez le câble au soleil pour détendre les torsions. Assurez-vous que le câble entre dans l’eau au milieu de la longueur de la piscine.

Le robot n’escalade pas les parois, que faire ?

Vérifiez d’abord que le panier filtrant n’est pas plein ou sale. Nettoyez-le si nécessaire. Assurez-vous que la composition chimique de l’eau est correcte (consultez un professionnel). Évitez d’utiliser le robot pendant les traitements chimiques.

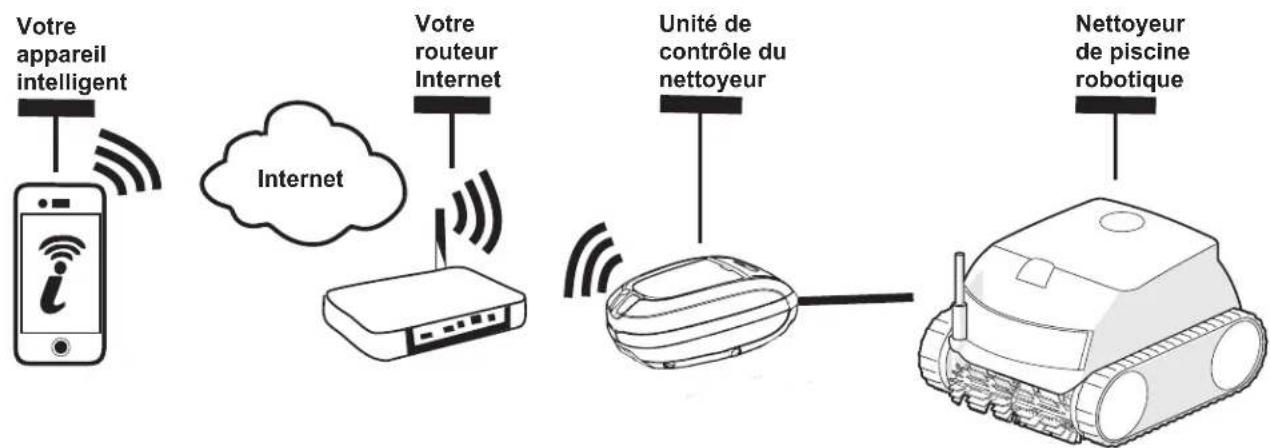

Comment connecter le robot à l’application iAquaLink ?

Téléchargez l’application iAquaLink depuis l’App Store ou Google Play. Créez un compte, puis ajoutez un système en choisissant « Nettoyeur robotique ». Suivez les instructions : le robot doit être immergé et le boîtier de commande allumé. Appuyez sur le bouton Bluetooth du boîtier pour jumeler et connectez-vous à votre réseau Wi-Fi.

Quelles précautions de sécurité respecter ?

Ne jamais nager quand le robot est dans l’eau. Branchez le boîtier de commande uniquement sur une prise DDFT. Aux États-Unis, maintenez le boîtier à au moins 1,5 m du bord de la piscine ; au Canada, 3 m. Ne plongez jamais le boîtier. N’utilisez pas de rallonge. Ne laissez pas les enfants utiliser l’appareil.

Comment retirer le robot de la piscine avec le système de levage ?

Sur le boîtier de commande ou l’application, activez le système de levage. Le robot avance vers la paroi et remonte. Attendez qu’il soit à la ligne d’eau, puis saisissez la poignée pour le sortir. Le robot vide rapidement l’eau. Ne tirez jamais par le câble.

Quand remplacer les brosses du robot ?

Les brosses sont équipées d’un indicateur d’usure : remplacez-les lorsque le caoutchouc est usé jusqu’au sommet de l’indicateur, ou tous les deux ans selon la première échéance. Utilisez des brosses de rechange identiques.

Que signifient les clignotements du boîtier de commande ?

Un clignotement lent (1s allumé/1s éteint) indique une erreur de communication. Deux clignotements : problème de moteur de traction. Trois clignotements : robot hors de l’eau. Cinq clignotements : mise à jour logicielle. Consultez le guide de dépannage pour les solutions détaillées.

MODE D'EMPLOI EPIC 8640 POLARIS

Avertissement

POUR VOTRE SECURITE - Pour les tâches autres que les opérations de nettoyage et d'entretien décrites dans ce manuel, ce produit doit être entretenu par un technicien en piscine disposant d'une licence et qualifié en équipements de piscine par la juridiction dans laquelle le produit est installé lorsque de telles exigences étatiques ou locales existent. S'il n'existe aucune exigence provinciale ou locale, le préposé à l'entretien doit être un professionnel ayant assez d'expérience en équipement et en entretien de piscine pour pouvoir suivre exactement toutes les instructions duprésent manuel. Une mauvaise installation et/ou utilisation annule la garantie.

Déclaration FCC

Cet apparéil est conforme à la section 15 de la réglementation de la FCC et à la norme RSS exemple de licence IC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet apparéil ne doit pas causeur d'interférences nuisibles et (2) il doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.

NOTE : cet équipement a ete teste et declare conforme aux limits pour un appeareil numerie de Classe B, conformement à la partie 15 des directives FCC. Ces limites sont conques pour fournir une protection raisonnable contre les interfences nuisibles dans une installation residentielle. Cet équipement generne, utilise et peut emetre de I'energie de frquence radio. S'il n'est pas installed et utilise conformement aux instructions, il peut causer des interfences nuisibles aux communications radio. Toutefois, il n'existe aucune garantie que des interfences ne se produiront pas dans une installation particuliere. Si cet équipement provoque des interfences nuisibles avec la reception de radio ou de télévision, ce qui peut etre déterminé en eteignant et en rallumant I'equipement, l'utiliseur est envite a tenter de corriger les interfrences en appliquant l'une ou plusieurs des mesures suivantes :

• Réorientez ou déplacez l'antenne de réception.
• Augmentez la distance entre l'équipment et le récepteur.
• Branchez l'équipment sur une prise différente de celle sur laquelle le récepteur est connecté.
• Consultez votre revendeur ou un technician radio/TV experimenté pour obtenir de l'aide.

Mise en GARDE

Tout changement ou modification non expressement approuve par la partie responsable de la conformite pourrait annuler l'autorité de l'utiliser à utiliser l'équipment.

NOTE : Cet appeareil est conforme aux limites d'exposition aux rayonnements RF de la FCC et d'IC, établies pour la population en général. Cet appeareil doit être installé de manière à assurer une distance de séparation d'au moins 20 cm par rapport à toutes les personnes. Il ne doit pas être co-implante ni fonctionner conjointement avec une autre ANTENNE OU un autre émetteur.

Cet apparéil contient un ou des émetteurs/recepteurs exempts de licence qui sont conformes aux CNR exemplés de licence d'Innovation, Sciences et Développement économique Canada. L'opération est soumise aux deux conditions suivantes : (1) Cet apparéil ne doit pas provoquer d'interférences. (2) Cet apparéil doit accepter toute interférence, y compris les interférences qui peuvent provoquer un fonctionnement indésirable de l'appareil.

MERCI POUR L'ACHAT DU NETTOYEUR DE PISCINE ROBOTIQUE. VOTRE NETTOYEUR ROBOTIQUE A ETÉ CONCU ET FABRIQUE POUR ÉTRE FACILIMENT INSTALLED ET POUR FOURNIR UNE OPÉRATION À FAIBLE ENTRETIEN. AVANT D'INSTALLER VOTRE NOUVEAU NETTOYEUR, VEUILLEZ EXECUTER CE QUI SUIT :

1) Remplir et renvoyer la Carte de garantie de Zodiac. 2) Enregistrez vos informations d'achat sur les espaces fournis ci-dessous. 3) Joignez votre facture (ou une copie) à cette page.

En prerant ces mesures, vous assurerez un service de garantie rapide, le cas échéant. Si le service est requis, veuillez contactez votre revendeur d'origine. Si le concessionnaire d'origine n'excute pas le service sous garantie, veuillez appeler notre service d'assistance technique au 1 800 822-7933.

ENREGISTREZ VOS DONNÉES DU NETTOYEUR ICI :

Date d'achat Acheté de Numéro de série :

Ville Etat/Province Zip/Code postal

(situe sur la tete du robot)

2 Caracteristiques du nettoyeur 25

Caracteristiques techniques 25

3 Le démarrage 26

Contenu 26

Se brancher à une source d'alimentation 26

4 Fonctionnement général du nettoyeur....27

Installer et immerger le nettoyeur 27

Demarrer/Arreter le nettoyage et selectionner mode de nettoyage 28

Enlevement de la piscine 29

Utilisation du système de levage* 29

5 Entretien. 30

Enchevêtement du cable. 30

Nettoyer le panier filtrant 31

Ranger le nettoyeur lorsque vous ne l'utilise pas.....32

Remplacement des pieces d'usure 32

6 Installation de iAquaLink 34

Télécharger l'application. 34

Inscription et connexion. 34

Ajouter au système d'appli mobile. 34

7 IAquaLink® Commande 35

Ecran d'accueil de la commande iAquaLink 35

Demarrer/Arreter nettoyage 35

Définir le mode de nettoyage 35

Télécommande* 35

Enlevement de la piscine 36

Messages d'erreur intégrés dans l'application et dépannage 36

Parametres du système 36

8 Guide de dépannage 37

Codes d'erreur 37

Guide de dépannage général 38

iAquaLink® Dépannage

(nondisponiblereustollesmodles) 39

Dépannage commun d'iAquaLink 40

1 Consignes de sécurité importantes

Veuillez lire l'intégralité du manuel avant d'installer votre nouveau robot nettoyeur de piscine. Le nettoyeur doit être installé et utilisé comme spécifique.

Aventissement

Le non-respect des avertissements ci-dessous peut entrainer des dommages permanents, l'électrocution ou la mort.

Prévenir les chocselectriques

Pour réduire les risques de chocs électriques :

• Brancher l'unité à une prise protégée par un disjoncteur différentiel de fuite à la terre (DDFT). Une telle prise DDFT doit être fournie par un installerateur qualifié et doit être testée régulièrement. Pour tester le différentiel, appuyer sur le bouton de test. Le différentiel doit couper l'alimentation. Appuyer sur le bouton de remise en route. L'alimentation doit être rétable. Si le différentiel ne fonctionne pas comme indiqué, c'est qu'il est défectieux. Si le différentiel coupe l'alimentation de la pompe sans qu'on ait appuyé sur le bouton de test, un courant à la terre circule, indiquant la possibilité d'une décharge électrique. Ne pas utiliser ce produit. Débrancher le nettoyeur et faire corriger le problème par un technicien qualifié avant de l'utiliser.
• Conformément au National Electrical Code (NEC®) des États-Unis, maintenez le boîtier de commande à au moins 5 pieds du bord de l'eau (de la piscine/du spa) Au Canada, le Code canadien de l'électricité (CEC) impose de respecter une distance minimale de 3m (10 pi) entre le bord de la piscine et le boîtier de commande. Ne jamais submerger le boîtier de commande.
• N'entrez pas dans la piscine lorsque le nettoyeur est dans l'eau.
• N'enterrez pas le cordon. Installez le cordon de manière à ce qu'il ne soit pas endommagé par les tondeuses à gazon, les taille-haies et d'autres équipements.
• Pour réduire les risques de décharge électrique, ne pas utiliser le nettoyeur robotique ou le boîtier de commande si le cordon est usé ou endommagé. Contactez Zodiac Pool Systems LLC. Le service d'assistance technique immidiatement pour l'entretien et le remplacement du cordon endommagé.
• Double isolation—Pour une protection permanente contre les risques de décharge électrique, utiliser uniquement des pieces de rechange identiques lors de l'entretien. Ne pas essayer de réparer vous-même le robot nettoyeur robotique, le boîtier de commande, le cordon d'alimentation ou le cable flottant.
• NE JAMAIS OUVRIR LE BOITIER DE COMMANDE.
• NE PAS UTILISER DE RALLONGE POUR BRANCHER L'UNITE À L'ALIMENTATION ÉLECTRIQUE. UTILISER UNE PRISE PROTEGÉE PAR UN DISJONCTEUR DIFFÉRENTIEL DE FUITE À LA TERRE (DDFT). LE BOITIER DE COMMANDE DOIT ÉTRE BRANCHÉ DANS LE BOITIER DE LA PRISE DDFT.

Prevenir les blessures et la NOYADE des enfants

• Pour réduire le risque de blessures, ne pas permettre aux enfants d'utiliser ce produit.
• Ne laisser personne, rundout des jeunes enants, s'asseoir, mettre le pied, s'appuyer ou monter sur des appareils faisant partie du système opérationnel de la piscine.

Mise en GARDE

Le non-respect des avertissements suivants peut cause des dommages à l'équipment de la piscine ou des blessures corporelles.

• Le nettoyeur doit être installé et utilisé comme spécifique.
• Ce produit est concu pour ettre utilise avec des piscines installes de maniere permanente. Ne pas utiliser avec des piscines pouvant etre entrepriseses. Une piscine permanente est construite dans le sol, sur le sol ou dans un babitement, de telle maniere qu'elle ne puisse pas etre facilement demontee et rangee. Une piscine pouvant etre rangée est construite pour qu'elle puisse etre demontee facilement aux fins d'entreposage, puis remontee a son etat initial.
• Nettoyez le panier filtrant dans le nettoyeur Polaris après chaque utilisation.
• N'utilisez pas le produit dans votre piscine si la température de l'eau est supérieure à 35 °C (95 °F) ou inférieure à 13 °C (55 °F).

Utilisation du nettoyeur robotique dans une piscine à revêtement en VINYLE

• Certains motifs de revêtement en vinyle sont particulièrement susceptibles à une usure rapide de la surface ou à l'enlèvement du motif causé par des objets qui entrent en contact avec la surface en vinyle, y compris des brosses de piscine, des jouets de piscine, des flotteurs, des fontaines, des distributeurs de chlore et des apparils de nettoyage de piscine automatiques. Certains motifs de revêtement en vinyle peuvent être excessivement éraflés ou érodés par un simple frottement de la surface avec une Brosse de piscine. L'encre du motif peut également s'effacer pendant le processus d'installation ou lorsqu'il entre en contact avec des objets se trouvant dans la piscine. Zodiac Pool Systems, LLC n'est pas responsable de, et la garantie limitée ne couvre pas, l'enlèvement ou l'érosion du motif ou tout marquage sur les revêtements en vinyle.

\Section*{Caracteristiques techniques}

Les caractéristiques générales du nettoyeur sont les suivantes :

Tension d'alimentation du boîtier de commande	100-125 V.c.a., 60 Hz
Tension d'alimentation	30 V DC
Charge installée	150 W max.

Le nettoyeur est un produit à double isolation. Un apparéil électrique à double isolation est un apparéil électrique conçu de manière à ne pas nécessiter de connexion de sécurité à la terre. L'excidence de base en matière de double isolation est qu'aucune défaillance unique ne puisse exposer une tension dangereuse susceptible de provoquer une décharge électrique, et ce, sans passer par un boîtier en métal mis à la terre. Ce processus est réalisé en ayant 2 couches de matériel isolant entourant les pieces sous tension ou en utilisant une isolation renforcée. Par conséquent, les apparéils à construction à double isolation, tels que ce nettoyeur, n'utilisent pas de cordon/fiche mis à la terre (à trois broches).

Contenu

L'emballage doit contérer les éléments suivants :

• Le nettoyeur robotique et le cable flottant
• Boitier de commande
• Transport et rangement du chariot (non disponible sur tous les modèles)

Mise en GARDE

Le non-respect des avertissements ci-dessous peut entraîner des dommages permanents, l'électrocution ou la noyade.

Prévenir les décharges électriques

• États-Unis : Conformément aux exigences NEC® maintenez le boîtier de commande à au moins 1,5 m (5 pi) du bord de la piscine. CANADA: Conformément aux exigences CEC, maintenez le boitier de commande à au moins 3 m (10 pi) du bord de la piscine.
• Brancher le bottier de commande uniquement à une prise protégée par un disjoncteur différentiel de fuite à la terre (DDFT). Veuillez contacter un électricien certifié si vous ne pouvez pas vérifier que la prise est protégée par un DDFT ou non.
• N'utilisez pas de rallonge pour connecter le boftier de commande.
• Ne laisses personne nager pendant que le nettoyeur est dans la piscine. Le boîtier de commande est résistant hydrorésistant et non hydrofuge. Afin d'éviter toute électrocution, ne jamais submerger le boîtier de commande ou le laisser exposé aux intempérières.
• Insérez fermement la fiche du cordon d'alimentation (avec le HAUT tourné vers le haut) jusqu'àu déclic (Figure 1).

NOTE: Le déclic indique que le cordon d'alimentation est bien branché.

Figure 1. Connector un cable flottant

NOTE: Pour débrancher, prenez fermement la fiche du cordon d'alimentation de chaque côté, appuyez sur les deux pattes et tirez pour sortir (Figure 2).

Figure 2. Déconnecter un cable flottant

Mise en GARDE

Pour éviter d'endommager le nettoyeur, respectez les consignes suivantes :

• Retirez le nettoyeur de la piscine une fois le cycle de nettoyage terminé.
• Rangez-le à l'abri de la lumière directe du soleil ou des intempéries
• Ne souvevez jamais le robot hors de la piscine par le cable flottant.
• Prenez des précautions supplémentaires lorsque vous sortez le robot de la piscine. Il devient plus lourd lorsqu'il est rempli d'eau.
• Retirez toujours le nettoyeur de la piscine lors de la super chloration ou de l'ajout d'acide.
• Ne manipulez pas le nettoyeur pendant son fonctionnement

Important

Assurez-vous toujours que la tete du nettoyeur est complètement immergée avant de commencer à l'utiliser. - Nettoyez le panier filtrant après chaque cycle de nettoyage. - Ne laïsez pas votre nettoyeur dans la piscine de manière permanente. - À la fin de chaque cycle, retirez le nettoyeur de la piscine. - Commencez par la tete du nettoyeur et demêlez les bobines dans le cable avant de ranger le nettoyeur.

Le robot nettoyeur robotique comprend une fonction de sécurité qui l'arrête automatiquement si le cycle de nettoyage commence, sans etre immerged dans I'eau. Pour les piscines equipées d'un coin plage, cette fonction de sécurité est programmée pourmettre l'aspirateur en marche arrriere et dans la piscine lorsque la turbine est hors de I'eau.

1. Avec le boitier de commande branché dans une prise d'alimentation, répartissez le cable flottant sur le pourtour de la piscine jusqu'à atteindre le milieu de la longueur de la piscine.

Avertissement: N'utilisez pas de rallonge 2. Au centre, immergéz le nettoyeur dans la piscine et maintenez-le en position verticale pour libérer l'air emprisonné à l'intérieur. (Figure 3).

Figure 3. Immerger le nettoyeur verticalement

1. Assurez-vous que l'unité coule au fond de la piscine et ne flotte pas (Figure 4).

Figure 4. Nettoyeur s'enfonçant au fond de la piscine

1. Placez tout le cable flottant dans l'eau pour permettre un mouvement libre dans votre piscine depuis le point central. Etalez le cable flottant en veillant a ce qu'il ne soit ni plie ni bobiné (Figure 5).

Figure 5. Point d'entrée dans la piscine pour une configuration optimale

Boutons de commande

Le boitier de commande peut etre utilise pour lancer les fonctions de nettoyage de base et pour connecter I'appareil au Wi-Fi domestique (modles connectés seulement).

Pour plus d'informations sur la connexion de votre nettoyeur au Wi-Fi, reportez-vous à la section 5, Installation de iAquaLink.

Demarrer/Arreter le nettoyage et selectionner mode de nettoyage

Le mode de nettoyage par défaut est régle à fond, parois, ligne de flottaison.

Fonctions du bouton

Demarrer/Arreter le nettoyage

Sélectionner le mode de nettoyage*

Retirer le nettoyeur de la piscine*

Étabir la connexion et configuration de la commande iAquaLink®*

*pas disponible sur tous les modèles

Utilisez les changers réglages de la surface de nettoyage.

Basculer entre les modes :

Fondsubsection(1h30min)

Fond, parois, ligne de flottaison (2 h 30 min)

Lorsque le nettoyeur est immercé dans l'eau, appuyez sur ©

Appuyez sur le bouton de nouveau pour interrompre et annuler un cycle de nettoyage en cours.

*pas disponible sur tous les modèles

Enlevement de la piscine

Selon le modele, vous pouvez enlever manuellement le nettoyeur de la piscine ou utiliser la fonction du système de levage.

Pour un enlèvement manuel, tirez délicatement sur le cable de flottaison pour ramener la poignée du nettoyeur à portée de main.

Utilisez la poignée pour soulever le nettoyeur de l'eau et tenez le nettoyeur à la verticale au dessus de la surface de la piscine pour le vider (Figure 6). Ne soulevez jamais le robot hors de la piscine par le cable flottant.

Utilisation du système de levage*

Le système de levage est concu pour aider a récapérer le robot de la piscine. Le système de levage peut être activé à tout moment pendant ou après un cycle de nettoyage.

1. Appuyez sur le bouton pour activer les commandes du nettoyeur.
2. Appuyez sur su boitier de commande pour commencer la procedure automatisee afin d'amener le nettoyeur a la paroi.

REMARQUE: Pour arrêté la procédure à tout moment, appuyez à nouveau sur le bouton et relâchéz-le.

1. Ensuite, MAINTENEZ ENFONCE et appuyez sur raire pivoter le nettoyeur.
2. Lorsque le nettoyeur fait face à la paroi de votrechoix pour le récapuérer, relâchéz le bouton.
3. Le nettoyeur avancera et remontera la paroi auquel il fait face. Il va attendre à la ligne d'eau pour être recupéré.
4. Lorsqu'il est à portée de main, retirez le nettoyeur de la piscine en utilisant la poignée. Le nettoyeur expulsera rapidement l'eau, rendant celui-ci plus léger pour facilititer son retrait de la piscine (Figure 6).

REMARQUE: Ne soulevez jamais le robot hors de la piscine par le cable flottant.

*pas disponible sur tous les modèles

Figure 6. Retirez toujours le nettoyeur en utilisant la poignée

A VERTISSEMENT

Pour éviter les décharges électriques et autres dangers pouvant entraîner des blessures permanentes ou la mort, déconnectez (débranchez) le nettoyeur de la source d'alimentation avant de procéder au nettoyage et à l'entretien.

Enchevêtrement du cable

Les enchevêtres peuvent se produit plus frequentlyment lorsque le nettoyeur n'est pas vérifié après chaque cycle de nettoyage. L'installation correcte, l'entretien général et les étapes de dépannage suivantes peuvent aider à éviter les problèmes de cables.

Important

Le cable d'alimentation du nettoyeur peut s'emmeler si la bonne procedure n'est pas suivie après chaque cycle de nettoyage.

NOTE: Placez tout le cable flottant dans l'eau pour permettre un mouvement libre dans votre piscine depuis le point central. Étalez le cable flottant en veillant à ce qu'il ne soit ni pié ni bobiné (Figure 7).

Figure 7. Point d'entrée optimal dans la piscine

Si un enchevêtrement se produit, suivez les étapes suivantes :

1. Retirez le nettoyeur de la piscine. Lorsque le robot est à portée de main, utilisez la poignée pour le sortir de l'eau. Ne soulevez jamais le robot hors de la piscine par le cable flottant.
2. Tenez le robot à la verticale pour l'égoutter (Figure 8).

Figure 8. Garder le nettoyeur vertical pour drainer l'eau

1. Debranchez le nettoyeur au niveau du boîtier de commande (Figure 9).

Figure 9. Débrancher

1. Retirez le robot de la piscine et demélez tous les pris du cable d'alimentation. Commencez par la tête du nettoyeur. Posez le cable au soleil pour libérer toute mémoire enchevêtree (Figure 10).

Figure 10. Deméler le cable d'alimentation

Nettoyer le panier filtrant

Le panier filtrant doit être nettoyé à la fin de chaque cycle.

1. Retirez le nettoyeur de l'eau et laisses z'ear restante s'ecouler.
2. Déverrouillez le couvercle du nettoyeur pour acceder au panier filtrant (Figure 11).

Figure 11. Soulever le couvercle du nettoyeur

1. Séparez le panier filtrant du support (Figure 12).

Figure 12. Retirer le panier filtrant

1. Videz tous les débris du panier filtrant, puis rincez le panier, le support et le robot nettoyeur à l'aide d'un tuyau,(Figure 13).

Figure 13. Nettoyer le panier filtrant

REMARQUE: Nettoyez le panier filtrant régulérique et en profondeur avec de l'eau savonneuse et une Brosse à soies couples pour éviter qu'il se bouche.

Ranger le nettoyeur lorsque vous ne l'utilisez pas

Le nettoyeur doit être nettoyé régulierement avec de l'eau légersement savonnexe. N'utilise pas de solvants tels que le trichloréthylene ou ses équivalents. Rincez abondament le nettoyeur à l'eau claire. Ne laissez pas votre nettoyeur secher à la lumière directe du soleil.

1. Debranchez le nettoyeur de la source d'alimentation.
2. En commençant par la tete du nettoyeur, démélez tous les enchevêtrements du cable. Posez le cable au soleil pour libérer toute mémoire enchevêtrée (Voir la figure 14).
3. Enroulez l'achat le cable pour le rangement pres du nettoyeur ou sur le crochet du chariot (non disponible sur tous les modèles).
4. Debranche le cable du boitier de commande.

Figure 14. Deméler le cable d'alimentation

Remplacement des brosses

Le nettoyeur est équipé de brosses en avec indicateur « d'usure » (Figure 15).

Figure 15. Indicateur de Brosse usée

Pour que les performances de nettoyage soient optimes, remplacez les brosses des que l'un des indicateurs d'usure est atteint (meme si l'usure de la lame n'est pas uniforme). Il est recommandé de replacer les brosses lorsque le caoutchouc est use jusqu'au sommet de l'indicateur d'usure (ou tous les deux ans, selon la première échéance).

Pour remplacer une Brosse usee :

1. Relevez le nettoyeur en position verticale (voir la figure 16).

Figure 16. Nettoyeur en position verticale

1. Séparez les bords de la brosse et défaites les languettes. Retirez la brosse usée (voir la figure 17).

Figure 17. Enlever les onglets de larosse

1. Placez la Brosse neue sous le rouleau avec les soies vers le bas (voir la figure 18).

Figure 18. Positionner unerosse neuve sur le rouleau

1. Enfilez chaque languette dans la fente fournie et introduizez-la delicatement jusqu'à ce que le talon sorte de l'autre coto de la fente (Figure 19).

Figure 19. Tirer les onglets à travers chaque fente

1. Utilisez une paire de ciseaux pour couper les languettes à 3/4 pouce du talon, de sorte qu'elles ne soient pas plus haute que la lame de nettoyage (Figure 20).

Figure 20. Couper les ontlets

6 Installation de iAquaLink® (modèles connectés seulement)

L'application iAquaLink est disponible pour le téléchargement sur l'App Store ou sur Google Play.

Avec iAquaLink Control, you pouvez vous connecter à votre robot nettoyeur de n'importe où et à tout moment pour acceder aux fonctions et conseils de dépannage. Les fonctionnalités de l'application dépendent du modele.

Avant de commencer l'installation, assurez-vous d'avoir ce qui suit :

• IMPORTANT: Ayez votre mot de passer réseau Wi-Fi disponible.
• Le robot nettoyeur immergé dans la piscine. Le boîtier de commande connecté et branché sur une prise DDFT.
• Un apparéil intelligent (telephone ou tablette) avec Wi-Fi et Bluetooth activé
• Un routeur Wi-Fi avec une force de signal suffisante au niveau du boîtier de commande

Télécharger l'application

Installez ou mettez à jour l'application iAquaLink à partir de l'App Store ou de Google Play.

Inscription et connexion

Ouvrez l'appli iAquaLink, puis Sign Up (Adhesion) or Log In (Connexion).

Remplissez tous les champs obligatoires de la page Configuration du compte et acceptez les conditions generales.

Ajouter au système d'appli mobile

1. Sur la page Mes systèmes, cliquez sur + dans le coin supérieur droit pour ajouter un système.
2. Choisissez « Nettoyeur robotique ». Suivez les instructions de l'appli pour ajouter votre nettoyeur et vous connectez au routeur domestique.
3. Sur le boîtier de commande, appuyez sur

LevoyantBluetoothindiqueI'etat

CLIGNOTANT : recherche de signal

FIXE: jumele au téléphone

Levoyant du WIFI indique I'etat :

CLIGNOTANT: connecté au routeur

FIXE: connecté à Internet

REMARQUE: Les erreurs lors de la connexion peuvent être le résultat d'une puissance de signal Wi-Fi insuffisante à l'emplacement du boîtier de commande. Si vous ne parvenez pas à déplacer la commande ou le routeur pour améliorer la force du signal, vous aurez peut-être besoin d'un répéteur Wi-Fi pour augmenter la force de votre signal. (Voir la section Dépannage de iAquaLink.)

Un mot de passer neffect peut également être à l'origine d'une erreur de connexion. Si la puissance du signal au niveau du boitier de commande est bonne, vérifie le nom du réseau et les informations d'identification du routeur auquel vous essayez d'acceder.

7 IAquaLink® Commande (modèles connectés seulement)

Une fois que vous avez télécharge l'application iAquaLink et connecté le périphérique au réseau Wi-Fi, l'application iAquaLink vous permet de contrôler le robot nettoyeur de n'importe où, à tout moment. Les fonctions varient dans l'application iAqualink en fonction du modele de nettoyeur que vous avez.

Aventissement

N'entrez pas dans la piscine lorsque le nettoyeur robotique est dans l'eau.

Écran d'accueil de la commande iAquaLink®

La fonction et la conception de l'application sont sujettes à des modifications.

Demarrer/Arreter le nettoyage

Télécommande*

Mode de nettoyage

Système de levage*

*pas disponible sur tous les modèles

Demarrer/Arreter le nettoyage

La surface de nettoyage par défaut est fond, parois, ligne de flottaison.

1. À partir de l'écran d'accueil ou du boîtier de commande, appuyez sur le bouton Demarrer/Arrêt pour commencer le nettoyage.
2. L'application affiche la durée du cycle en heures et en minutes.
3. Appuyez pour interrompre et annuler un cycle de nettoyage en cours.

Définir le mode de nettoyage

1. Sur l'écran d'accueil, Sélectionnez le Mode nettoyage pour afficher et sélectionner.

Télécommande*

Utilisez votre apparéil mobile comme telécommande.

IMPORTANT : N'utilisez la télécommande que lorsque vous voyagez le robot.

1. Sur l'écran principal, Sélectionnez l'onglet Télecommande.
2. You pouvez diriger le nettoyeur à l'aide de la télécommande pour assister lors de la cueillette des débris.

REMARQUE: Si vous rencontres des déliés importants entre la commande de l'application et la réponse du nettoyeur, cela pourrait indiquer un signal Wi-Fi faible ou d'autres problèmes de connectivité qui interférènt avec l'immediatité des fonctions de télécommande.

*pas disponible sur tous les modèles

Enlevement de la piscine

Selon le modele, vous pouvez enlever manuellement le nettoyeur de la piscine ou utiliser la fonction du système de levage* dans l'application ou sur le boitier de commande.

Le système de levage est concu pour aider a récapérer le robot de la piscine. Le système de levage peut être activé à tout moment pendant ou après un cycle de nettoyage.

IMPORTANT: N'utilisez le système de levage que lorsque vous VOYZE LE NETTOYEUR.

1. À partir de l'écran d'accueil, Sélectionnez Système de levage pour entraîr la procédure automatisée.
2. Utilisez les commandes gauche et droite pour faire pivoter le nettoyeur en face de la paroi de votrechoix.
3. Appuyez sur l'icone Système de levage pour faire monter le nettoyeur sur la paroi auquel il fait face. Le nettoyeur va attendre à la ligne d'eau pour être récapuéré.

REMARQUE: Pour arrêter la procédure à tout moment, appuyez à nouveau sur le bouton et relâchéz-le.

1. Lorsqu'il est à portée de main, saisissez la poignée de l'appareil et commencez à le sortir de l'eau. Le nettoyeur expulsera rapidement l'eau, rendant celui-ci plus léger pour faciliter son retrait de la piscine.

REMARQUE: Ne soulevez jamais le robot hors de la piscine par le cable flottant.

*pas disponible sur tous les modèles

Messages d'erreur intégrés dans l'application et dépannage

Si une erreur survient, le nettoyage sera interrompu et l'application affichera un message d'erreur.

Le message affichera :

• Le code d'erreur et le nom
• Une courte description de l'erreur
• Un jeu d'étapes de dépannage pour résoudre l'erreur (si disponible pour ce type d'erreur)

Tapez sur « Effacer erreur » lorsque vous croyez avoir résolu le problème et souhaitez essayer de nouveau ou lorsque vous souhaitez revenir à l'écran d'accueil.

Paramètres du système

Accedez aux paramètres du système en appuyant sur l'icone représentant une roue dentée dans le coin supérieur droit de l'écran de l'application.

8 Guide de dépannage

• Si l'indicateur d'etat sur le boitier de commande clignote pour alerter l'utilisateur, suivez les conseils de dépannage recommendés ci-après
• Les alertes à l'utilisateur sont aussi accessibles depuis l'appli iAquaLink (sur les modèles connectés seulement)

Codes d'erreur

DEL clignotante	In-App Display (selon le modele)	Solutions
1s 1s 1s 1s	Communication	Débranchez et rebranchez le nettoyeur. Vérifiez que le cable est bien connecté au boîtier de commande. Vérifiez que rien n'interfère avec la zone de connexion du cable. Si cela ne résout pas le problème, contactez votre revendeur local pour une revue de diagnostic ou appelez le service clientèle.
2 clignotements / pause 1 seconde	Moteur de traction droite Moteur de traction gauche Consommation du moteur de traction croite Consommation du moteur de traction gauche	Vérifiez qu'il n'y a pas de débris ni de cable qui empêchent les brosses ou les chenilles de tourner librement. Vérifiez que rien n'interfère avec la zone de connexion du cable. Tournier la chenille d'un quart de tour dans le même sens jusqu'à ce qu'elle tourne librement Si cela ne résout pas le problème, contactez votre revendeur local pour une revue de diagnostic ou appelez le service clientèle.
3 clignotements / pause 1 seconde	Nettoyeur hors de l'eau	Arrêtez le nettoyeur. Nettoyez soignement le filtr. Remettez dans l'eau, en secouant pour libérer les bulles d'air. Redémarrez le cycle. Si cela ne résout pas le problème, contactez votre revendeur local pour une revue de diagnostic ou appelez le service clientèle.
	Moteur de pompè Consommation du moteur de la pompe	Vérifiez qu'il n'y a pas de débris ou de cheveux dans l'hélice. Nettoyez soignement le filtr. Si cela ne résout pas le problème, contactez votre revendeur local pour une revue de diagnostic ou appelez le service clientèle.
Modèles à contrôle iAquaLink seulement
5 clignotements / pause 1 seconde	La mise à jour du logiciel a échéué ou est incomplète.	Débranchez et reconnectez le boîtier de commande pour redémarrer la mise à jour. Si cela ne résout pas le problème, contactez votre revendeur local pour une revue de diagnostic ou appelez le service clientèle.
Clignotement rapide	Mise à jour en cours	Attendez que la mise à jour soit terminée. Ne pas débrancher le cable d'alimentation du nettoyeur pendant la mise à jour.
S.O. Erreur de connexion		Vérifiez l'état des DEL Bluetooth/Wi-Fi sur le boîtier de commande.
S.O.	Un point rouge apparait dans la liste de « Mes systèmes »	Le robot n'est pas branché ou est déconnecté du réseau Wi-Fi domestique. Si le point est rouge lorsque le boîtier de commande est branché et si les icônes Bluetooth/Wi-Fi sont allumées, actualisez l'écran (en glissant vers le bas). Si le point est vert : le robot est prêt à être utilisé.

Suppression d'un code d'erreur

Utilisation du boîtier de commande :

• A pres aovr suvi les solutions de depannage, appuyez sur une touche pour supprimer le code d'erreur (sauf sur le bouton). Depuis l'application iAqualink® (modèles connectés seulement) :
• Àprous avoir suivi les solutions de dépannage, appuyez sur Effacer l'erreur.

Guide de dépannage général

La liste suivante fournit des astuces utiles pour résoudre les problèmes courants liés à l'utilisation du nettoyeur.

Problème d'utilisa- teur	Cause possible Solution suggérée
Le nettoyeur ne reste pas sur la surface de la piscine ou flotte trop.	Il y a de l'air emprisonné à l'intérieur du boîtier du nettoyeur.	Retirer le nettoyeur de la piscine et immerger de nouveau (voir Installation et immersion du nettoyeur).
	Le panier filtrant est plein ou sale. Jetez	les débris et nettoyez soigneusement le panier filtrant avec un savon doux et unerosse douce. Puis immergé de nouveau le nettoyeur (voir Nettoyer le panier filtrant).
Le nettoyeur n'escalade pas les parois.	Le panier filtrant est plein ou sale. Jetez	les débris et nettoyez soigneusement le panier filtrant avec un savon doux et unerosse douce. Puis immergé de nouveau le nettoyeur (voir Nettoyer le panier filtrant).
	Confirmer la composition chimique appropriée de l'eau de la piscine	Parlez à votre professionnel du service piscine. Ne laissez pas le nettoyeur dans la piscinependant lestraitements chimiques.
Le nettoyeur ne rouge pas Pas connecté à l'électricité. La prise à laq	qu'elle le boîtier de commande estconnecté ne fournit pas d'énergie électricque.Vérifié que la prise à laquelle le boîtier decommande est connecté reçoit de l'électricité.
	Le cycle n'a pas commencé. Appuyez	sur le bouton Démarrer pour lancer uncycle de nettoyage.
	Réinitialisation nécessaire Débranchez	I'appareil et reconnectpez-le après20 secondes. Si le problème n'est pas résolu,contactez votre revendeur local pour demanderune révision du diagnostic ou contactez lesupport technique au 1 800 822-7933.
Câble enchevêtré dans la piscine.	Le cable ne se déroule pasuniformément dans l'eau	Vérifié que le cable flottant pénétre dans l'eaupréès du milieu de la longueur de la piscine.DéroULEZ soigneusement tout le cable flottant,en veillant à ce qu'il ne plie pas ni ne s'emmèle Veillez à ce que le cable n'est pas enrouléeou embobiné trop serré pour le rangement.Si le problème persististe,étendez le cable toutdroit au soleil pour le détendre et éliminerles entortillements. Suivez la procédure sousEnchevêtrement du cable pour éviter et corrigerl'enchevêtrement du cable.
Le nettoyeur ne nettoie pasefficacement la piscine.	Le panier filtrant est plein ou sale. Jetez	les débris et nettoyez soigneusement le panier filtrant avec un savon doux etune Brosse douce. Ensuite, ré-immergez lenettoyeur (voir : Nettoyer le panier filtrant).
	Les brosses sont usées. Vérifiéz le ou	es indicateur(s) d'usure.Contactez le concessionnaire de votre régionpour des pièces de changere.
	Le cable est trop emmélé. Démélez le	cordon torsadé et place-le ausoleil pour réduire la mémoire.(Voir : Enchevêtrement du cable.)

IAquaLink® Dépannage (non disponible sur tous les modèles)

Ces informations peuvent aider a résoudre les problèmes de connexion et de configuration entre l'application iAquaLink et le nettoyeur.

Comment se connecter :

Vouvez vous connecter au routeur domestique (réseau) en établissant d'abord une connexion directe entre le boîtier de commande et votre apparéil intelligent. (Voir: Configurer le système.)

IMPORTANT : Il est recommandé de placer le boîtier de commande aussi après pres que possible du routeur domestique. N'utilise pas de rallonge.

Dépannage commun d'iAquaLink®

N'oubliez pas que si vous obtenez un nouveau routeur Wi-Fi, réinitialisez les paramètres par défaut de votre routeur Wi-Fi actuel ou changez simplement le mot de passer de votre réseau Wi-Fi, vous devrez rétabrir la connexion entre votre nettoyeur et le routeur. (Voir: Configurer le système.)

Problème d'utilisateur	Cause possible Solution sugérée
Toutes les lumières sont éteintes	Lumière du soleil éblouissante Protégéz	es lumières pour bloquer la lumière du soleil et vérifie à nouveau si les lumières sont allumées.
	Le boîtier de commande est débranché.	Branchez le boîtier de commande. (Voir : Se brancher à une source d'alimentation).
	Panne de courant. Vérifiez que le disjondeur est allumé et que l'électricité est fournie à la prise.
	Connexion Internet perdue. Vérifiez la connexion Internet - Le réseau est peut-être en panne.
Le Wi-Fi est désactivé Le routeur est étant. Allumez le routeur.
		Le mot de passer du réseau a été modifié.	Réinitialiser le réseau avec un nouveau mot de passer.
Levoyant Wi-Fi clignote	Connexion Internet perdue	Vérifiez la connexion Internet - Le réseau est peut-être en panne.
	Le boîtier de commande est trop loin du réseau domestique	Replacing le boîtier de commande aussi près que possible du réseau domestique. (Voir : Installéz et immergez le nettoyeur) N'utilise pas de rallonge.
	Signal Wi-Fi faible • Vérifiez que le signal isWi-Fi est suffisamment puissant.AVEC un ordinateur portable Windows, accédez à Connexions réseau dans le Panneau de configuration. Vérifiez l'indicateur d'intensité du signal sous l'icône de connexion réseau sans fil en vous tenantABOUTPrés du boîtier de commande.AVEC un apparil intelligent, recherchez, téléchargez et utiliser une application permettant de vérifier la force du signal tout en vous tenantABOUTPrés du boîtier de commande. Si le signal Wi-Fi est faisible, envisagez d'installer un répéteur Wi-Fi.
	Problème de connectivité avec le Wi-Fi local ou la connexion au serveur	Contactez votre fournisseur local de service internet.Débranchez votre boîtier de commande et attendez 10 secondes. Rebranchez le boîtier et voyagez si les lumières s'allument.Vérifiez la connexion Internet - Le réseau est peut-être en panne.
L'indicateur d'état clignote continuellement	Mise à jour de l'antenne du micrologiciel en cours.	Attendez que la mise à jour soit terminée et que le clignotement arrêté. Ne pas débrancher le cable d'alimentation du nettoyeur pendant la mise à jour.
La DEL d'alimentation clignote rapidement	Mise à jour du micrologiciel en cours Attendez que le clignotement s'arrêté, indiquant la disponibilité d'une mise à jour. Ne débranchez pas le courant pendant une mise à jour.

©2020 Zodiac Pool Systems LLC. Tous droits réservés.

Toutes les autres marques sont la propriété de leurs propriétaires respectifs.

Apple et le logo Apple sont des marques de commerce de Apple, Inc., enregistrés aux É.-U. et dans d'autres pays. Apple Store

est la marque de service de Apple, Inc., enregistrree aux E.-U. et dans d'autres pays. Google Play et le logo Google Play sont des

marques de commerce de Google LLC.

H0699900 REVA

©2020 Zodiac Pool Systems LLC. Tous droits réservés.

Toutes les autres marques sont la propriété de leurs propriétaires respectifs.

Apple et le logo Apple sont des marques de commerce de Apple, Inc., enregistrés aux É.-U. et dans d'autres pays. Apple Store est la marque de service de Apple, Inc., enregistrée

aux E. U. et dans d'autres pays. Google Play et le logo Google Play sont des marques de commerce de Google LLC.
