Caractéristiques	Détails
Type de produit	Robot de piscine
Dimensions	Compact et léger, adapté à différents types de piscines
Capacité de nettoyage	Nettoyage complet du fond et des parois de la piscine
Type de filtration	Filtration fine pour capturer les débris et impuretés
Alimentation	Fonctionne sur batterie ou secteur, selon le modèle
Utilisation	Facile à utiliser, programmation possible pour un nettoyage automatique
Entretien	Filtres facilement accessibles et remplaçables
Sécurité	Conforme aux normes de sécurité pour les appareils de piscine
Garantie	Garantie constructeur, généralement de 2 ans
Informations supplémentaires	Compatible avec la plupart des types de revêtements de piscine

FOIRE AUX QUESTIONS - NEO POLARIS

Comment installer le POLARIS NEO dans ma piscine ?

Pour installer le POLARIS NEO, commencez par placer le robot au fond de la piscine. Assurez-vous que le tuyau d'alimentation est correctement raccordé au robot et à la prise de votre piscine. Allumez ensuite le système pour commencer le nettoyage.

Pourquoi mon POLARIS NEO ne se déplace-t-il pas ?

Vérifiez que le robot est correctement connecté à l'alimentation et que le tuyau n'est pas enroulé ou obstrué. Assurez-vous également que la pompe de votre piscine fonctionne correctement.

Comment nettoyer le filtre du POLARIS NEO ?

Pour nettoyer le filtre, retirez le couvercle du filtre situé sur le robot. Retirez le filtre et rincez-le à l'eau claire pour éliminer les débris. Laissez sécher avant de le remettre en place.

Quel type de piscine est compatible avec le POLARIS NEO ?

Le POLARIS NEO est conçu pour être utilisé dans des piscines de forme et de taille variées, y compris les piscines en béton, en vinyl et en fibre de verre.

Quelle est la durée de nettoyage recommandée pour le POLARIS NEO ?

Il est recommandé de laisser le POLARIS NEO nettoyer votre piscine pendant environ 2 à 3 heures, selon la taille et la saleté de la piscine.

Que faire si le POLARIS NEO ne nettoie pas efficacement ?

Si le robot ne nettoie pas efficacement, vérifiez que le filtre est propre et que le robot n'est pas bloqué par des débris. Assurez-vous également que la piscine est suffisamment remplie d'eau pour un fonctionnement optimal.

Comment stocker le POLARIS NEO en dehors de la saison de baignade ?

Avant de stocker le POLARIS NEO, nettoyez-le soigneusement, videz l'eau et rangez-le dans un endroit sec et frais à l'abri du gel.

Le POLARIS NEO est-il bruyant pendant son fonctionnement ?

Le POLARIS NEO est conçu pour fonctionner silencieusement, mais il peut faire un léger bruit de moteur. Si le bruit semble excessif, vérifiez que rien ne bloque le moteur.

Comment obtenir des pièces de rechange pour le POLARIS NEO ?

Vous pouvez obtenir des pièces de rechange pour le POLARIS NEO auprès de votre revendeur local ou sur le site web du fabricant. Assurez-vous d'avoir le numéro de modèle à portée de main.

Le POLARIS NEO est-il garanti ?

Oui, le POLARIS NEO est généralement couvert par une garantie limitée. Vérifiez les détails de la garantie dans le manuel d'utilisation ou sur le site web du fabricant.

MODE D'EMPLOI NEO POLARIS

POUR VOTRE SÉCURITÉ – Pour toute intervention autre que l’entretien de routine et la maintenance décrite dans ce manuel, ce produit doit être pris en charge par une entreprise autorisée et qualifiée pour la réparation des équipements de piscine par les provinces ou territoires où ledit produit est installé lorsque de telles exigences locales, provinciales ou territoriales sont édictées. Si aucune exigence locale, provinciale ou territoriale n’est disponible, l’agent d’entretien doit être un professionnel possédant suffisamment d’expérience dans l’installation et la maintenance de l’équipement de piscine pour appliquer correctement les consignes du présent manuel. L’installation ou l’utilisation inappropriée annulera la garantie. H0771100_REVA

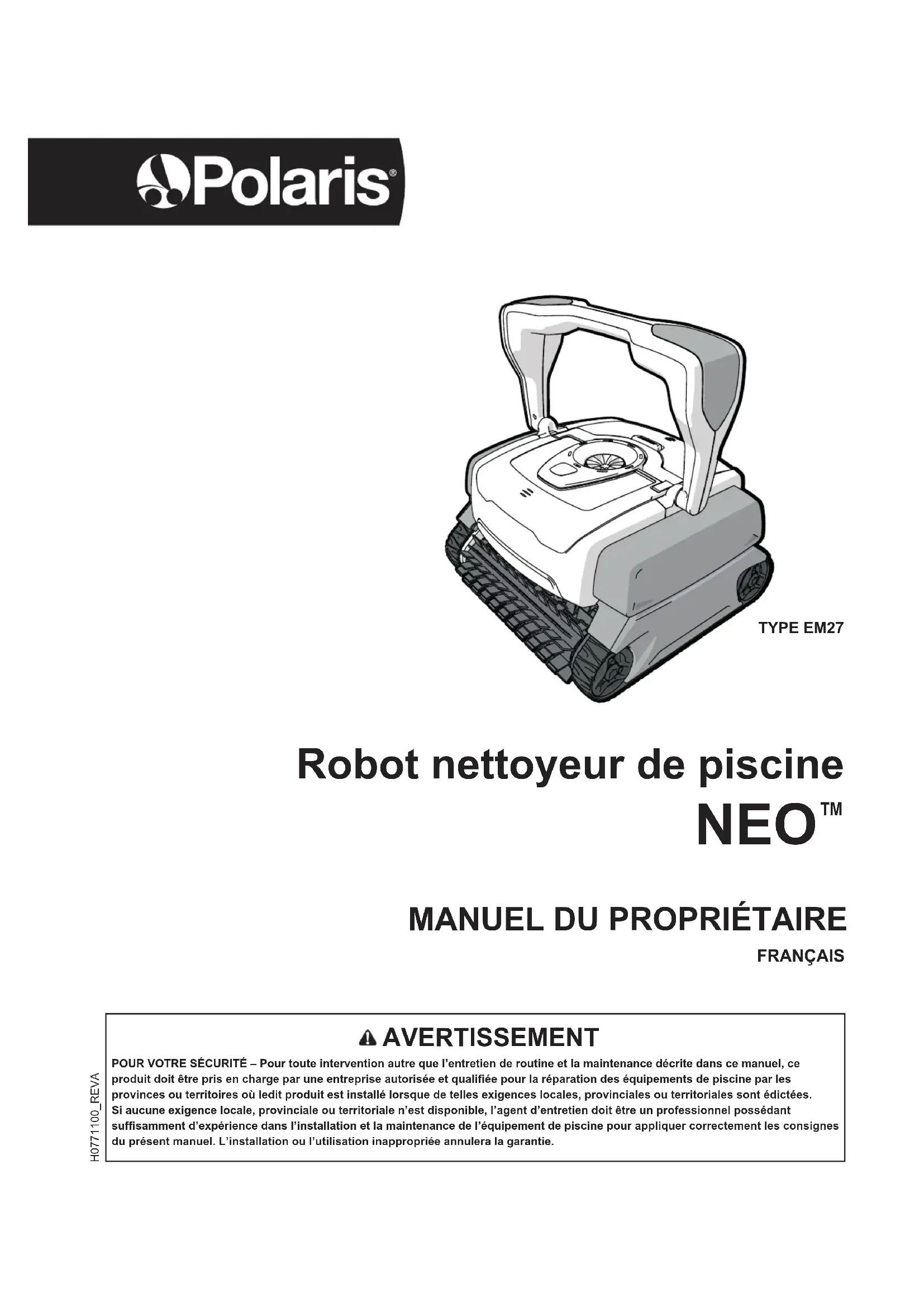

Robot nettoyeur de piscine NEO

FRANÇAISTYPE EM27Page 18 Français NOUS VOUS REMERCIONS D’AVOIR CHOISI LE ROBOT NETTOYEUR POLARIS. VOTRE ROBOT NETTOYEUR POLARIS A ÉTÉ CONÇU ET FABRIQUÉ POUR ÊTRE INSTALLÉ FACILEMENT ET POUR DEMANDER UN ENTRETIEN MINIMAL. AVANT D’INSTALLER VOTRE NOUVEAU ROBOT NETTOYEUR POLARIS, VEUILLEZ SUIVRE LES ÉTAPES CI-DESSOUS :

1) Remplir et retourner le bon d’enregistrement de garantie.

2) Noter votre information d’achat dans les champs prévus ci-dessous.

3) Joindre votre facture (ou une copie) à cette page.

Le respect de ces étapes garantira un service rapide de garantie, le cas échéant. Si une réparation est requise, prière de communiquer avec votre détaillant d’origine. Si le détaillant d’origine ne remplit pas convenablement le service de garantie, prière de consulter www.polarispool.com pour localiser une société de services de réparation indépendante près de chez vous. Si vous ne parvenez pas à localiser une société de services de réparation, veuillez communiquer avec notre service du soutien technique au 1-800-822-7933. NOTER LES RÉFÉRENCES DE VOTRE ROBOT NETTOYEUR POLARIS ICI : Date d’achat Lieu d’achat Numéro de série : (situé à l’avant de l’appareil) Ville État/Province/Territoire Code postal Table des matières

3.2 Raccordement à l’alimentation électrique ....... 24

Section 4. Fonctionnement ............................ 25

4.3 Démarrage du robot nettoyeur ........................ 27

4.4 Nettoyage des parois (Surface

Control System™) ........................................... 27

4.5 Arrêt du robot nettoyeur et retrait

7.1 Utilisation de l’indicateur d’erreur du

robot nettoyeur ................................................ 32

7.2 Dépannage général ......................................... 33Page 19

Français AVERTISSEMENT Le non-respect des précautions suivantes pourrait provoquer des lésions permanentes, des décharges électriques ou la mort. PRÉVENTION DES LES DÉCHARGES ÉLECTRIQUES Pour réduire le risque de décharge électrique :

• Brancher l’appareil à une prise protégée par un disjoncteur de fuite à la terre (DFT). Un tel DFT doit être fourni par un installateur qualifié et être testé régulièrement. Pour tester le disjoncteur de fuite à la terre, appuyer sur le bouton TEST. Le disjoncteur de fuite à la terre doit couper l’alimentation électrique. Appuyer sur le bouton RESET (réinitialisation). L’alimentation électrique devrait être restaurée. Si le DFT ne fonctionne pas de cette façon, c’est qu’il est défectueux. Si le disjoncteur de fuite à la terre coupe l’alimentation de la pompe sans que le bouton TEST soit enfoncé, cela signifie qu’un courant à la terre circule et qu’une décharge électrique est possible. Ne pas utiliser ce produit. Débrancher le robot nettoyeur, puis faire corriger le problème par un technicien qualifié avant son utilisation. • Conformément au code électrique national des États-Unis (National Electrical Code ; NEC ), garder le module de commande à une distance de 1,5 m (5 pi) du bord de l’eau (piscine/spa). Au Canada, le Code canadien de l’électricité (CCE) exige une distance minimale de 3 m (10 pi) entre le bord de la piscine et le module de commande. Ne jamais immerger le module de commande. • Ne pas entrer dans la piscine alors que le robot nettoyeur Polaris est dans l’eau.
• Ne pas enterrer le cordon. Placer le cordon de manière à ce qu’il ne soit pas endommagé par une tondeuse à gazon, un taille-haie ou tout autre équipement.
• Pour réduire le risque de décharge électrique, ne pas utiliser le robot nettoyeur Polaris ou le module de commande si le cordon est usé ou endommagé. Communiquer avec le soutien technique de Zodiac Pool Systems, Inc. immédiatement pour un service adéquat et le remplacement du cordon endommagé.
• Double isolation – Pour une protection continue contre les décharges électriques possibles, n’utiliser que des pièces de rechange identiques lors des réparations. Ne pas essayer de réparer le robot nettoyeur Polaris, le module de commande, le cordon d’alimentation ou le câble flottant. • NE JAMAIS OUVRIR LE MODULE DE COMMANDE.
• NE PAS UTILISER UNE RALLONGE AFIN DE BRANCHER L’APPAREIL À L’ALIMENTATION ÉLECTRIQUE; UTILISER UNE PRISE AVEC DISJONCTEUR DE FUITE À LA TERRE ADÉQUATEMENT SITUÉE. LE MODULE DE COMMANDE DOIT ÊTRE SITUÉ PRÈS DU BOÎTIER DE LA PRISE AVEC DISJONCTEUR DE FUITE À LA TERRE. PRÉVENTION DES BLESSURES ET DES NOYADES DES ENFANTS
• Afin de réduire le risque de blessure, ne pas permettre aux enfants d’utiliser ou de faire fonctionner ce produit.

• Ne laisser personne, surtout de jeunes enfants, s’asseoir, mettre le pied, s’appuyer ou monter sur les appareils faisant partie du système opérationnel de la piscine.

Section 1. Consignes importantes de sécurité

Nous vous félicitons d’avoir choisi le robot nettoyeur Polaris. Veuillez lire ce guide au complet avant d’installer votre nouveau robot nettoyeur de piscine. Le robot nettoyeur doit être installé et utilisé selon ces directives.

Le défaut de se conformer aux avertissements suivants pourrait entraîner des dommages à l’équipement de la piscine ou causer des blessures. • Le robot nettoyeur Polaris doit être installé et utilisé selon ces directives.

• Ce produit est destiné à une utilisation dans des piscines installées de manière permanente. Ne pas utiliser dans des piscines pouvant être rangées. Une piscine permanente est construite dans le sol, sur le sol ou dans un bâtiment et ne peut pas être facilement démontée et rangée. Une piscine pouvant être rangée est conçue pour être facilement démontée et entreposée, puis remontée à son état initial.
• Nettoyer la cartouche filtrante du robot nettoyeur Polaris après chaque utilisation.
• Ne pas utiliser le produit dans une piscine si la température de l’eau est supérieure à 35 °C (95 °F) ou inférieure à 13 °C (55 °F).

UTILISATION DU ROBOT NETTOYEUR POLARIS DANS UNE PISCINE À REVÊTEMENT INTÉRIEUR EN VINYLE Certains motifs de revêtement intérieur en vinyle peuvent s’user rapidement en raison d’objets qui entrent en contact avec la surface, dont des brosses de nettoyage, des jouets pour la piscine, des flotteurs, des fontaines, des distributeurs de chlore et des nettoyeurs automatiques de piscine. Certains motifs du revêtement en vinyle peuvent être gravement rayés ou éraflés sous l’action d’une brosse pour piscine. L’encre du motif peut également s’effacer pendant le processus d’installation ou au contact d’objets dans la piscine. Zodiac Pool Systems, Inc. n’est pas responsable des motifs effacés, des abrasions ou des marques sur les revêtements en vinyle et sa garantie limitée ne couvre pas de tels dommages. CONSERVER CES DIRECTIVESPage 20 Français Section2.Spécicationsdu robot nettoyeur Tension d’alimentation du boîtier de commande 100-125 Vca, 60 Hz Tension d’alimentation 30 Vcc Puissance installée 150 W max Longueur du câble 50 pi (15 m) Dimensions du robot nettoyeur (L x P x H) 16 x 16,5 x 10 po (41 x 42 x 25 cm) Poids du robot nettoyeur 20 lb (9 kg) Filtration CartoucheltrantetoutusageDurées de cycle 1,5 h L'alimentation du dispositif de nettoyage est dotée d'une double isolation. Un appareil électrique à double isolation n’exige pas d’être installé avec une mise à la terre. Par conséquent, les appareils à double isolation, comme ce robot nettoyeur, n’utilisent pas de che mise à la terre (à trois broches).

Section 3. Assemblage et

Les articles suivants devraient se trouver dans la boîte : • Robot nettoyeur et câble d’alimentation flottant • Module de commande avec câble d’alimentation • Base de l'unité de commande Pour protéger l'unité de commande des dommages potentiels (qui pourraient entraîner des blessures ou des dommages matériels), fixez toujours l'unité de commande sur la base de l'unité de commande lors de l'utilisation et du rangement.En déballant le robot nettoyeur et ses pièces : • S’assurer que chaque pièce est présente dans la boîte. • S’assurer que le robot nettoyeur et les pièces ne sont pas endommagés. • Si des pièces sont manquantes ou endommagées, communiquer avec le soutien technique Polaris : É.-U. 1-800-822-7933 Canada 1-888-647-4004

3.2 Raccordement à l’alimentation

électrique AVERTISSEMENT Si les précautions suivantes ne sont pas observées, il y a risque de lésions permanentes, de décharge électrique ou de noyade. PRÉVENTION DES DÉCHARGES ÉLECTRIQUES • ÉTATS-UNIS : Conformément au code électrique national des États-Unis (NEC ), garder le module de commande à une distance minimale de 1,5 m (5 pi) du bord de la piscine. CANADA : Conformément aux exigences de la CCE, garder le module de commande à une distance minimale de 3 m (10 pi) du bord de la piscine. • Ne raccorder le module de commande qu’à une prise de courant protégée par un disjoncteur de fuite à la terre. Consulter un électricien certifié pour savoir si la prise est protégée par un disjoncteur de fuite à la terre (DFT). • Ne pas utiliser de rallonge pour raccorder le module de commande. • Interdire à toute personne de se baigner lorsque le robot nettoyeur est dans la piscine. • Le module de commande est résistant à l’eau, mais non imperméable. Afin de prévenir une décharge électrique, ne jamais immerger le module de commande ou le laisser exposé aux intempéries. Poure󰀨ectuerlebranchement:• Placez l'unité de commande fermement dans la base de l'unité de commande. « CLIC » Illustration 1. Raccordement à la base de l'unité de commandePage 21 Français

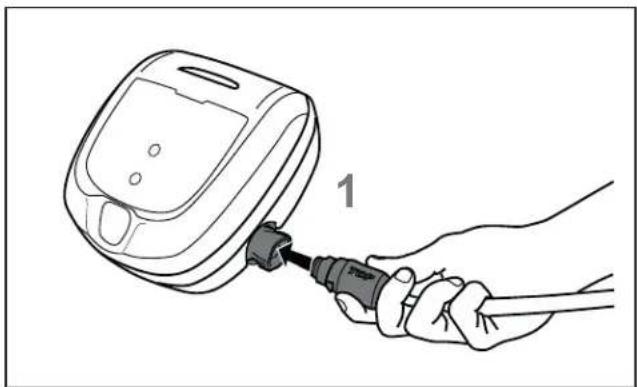

• Tourner le câble d’alimentation pour que le mot TOP (dessus) apparaisse vers le haut. Appuyer fermement le câble d’alimentation contre le module de commande jusqu’à ce qu’un clic se fasse entendre. Le clic indique que le câble d’alimentation est correctement branché et forme un sceau étanche. « CLIC »« CLIC »

« CLIC »« CLIC » Illustration 2. Brancher le câble d’alimentation Pourdébrancherlecâble:

• Empoigner le câble d’alimentation fermement de chaque côté et appuyer sur les deux languettes pour le dégager. Illustration 3. Débrancher le câble d’alimentation

Section 4. Fonctionnement

Pour prévenir les dommages au robot nettoyeur, suivre les directives ci-dessous :

• Retirer le nettoyeur de la piscine une fois le cycle de nettoyage terminé et le ranger sur le chariot à l’abri du soleil et des intempéries.

• Ne jamais retirer le robot nettoyeur de la piscine en tirant sur le câble flottant. Toujours utiliser la poignée pour retirer le robot nettoyeur de la piscine.

• Faire preuve de prudence en sortant le robot nettoyeur de la piscine. Ce dernier est plein d’eau, donc plus lourd.

• Toujours retirer le robot nettoyeur de la piscine avant la chloration ou l’ajout d’acide.

• Ne pas toucher au robot nettoyeur lorsqu’il est en marche. IMPORTANT

• Assurez-vous toujours que la tête du robot nettoyeur est complètement immergée avant de le faire démarrer.

• Nettoyer la cartouche filtrante après chaque cycle de nettoyage.

• Ne pas laisser le robot nettoyeur dans la piscine en permanence.

• À la fin de chaque cycle, retirer le robot nettoyeur de la piscine. Commencer à la tête du robot nettoyeur et démêler tous les nœuds dans le câble avant de ranger le robot nettoyeur. Le robot nettoyeur Polaris comporte une fonctionnalité de sécurité qui l’arrête automatiquement s’il est sous tension, mais n’est pas immergé dans l’eau. Pour les piscines avec plage, cette fonction est programmée pour que le robot nettoyeur passe en marche arrière et retourne dans la piscine si la turbine se retrouve hors de l’eau.Page 22 Français

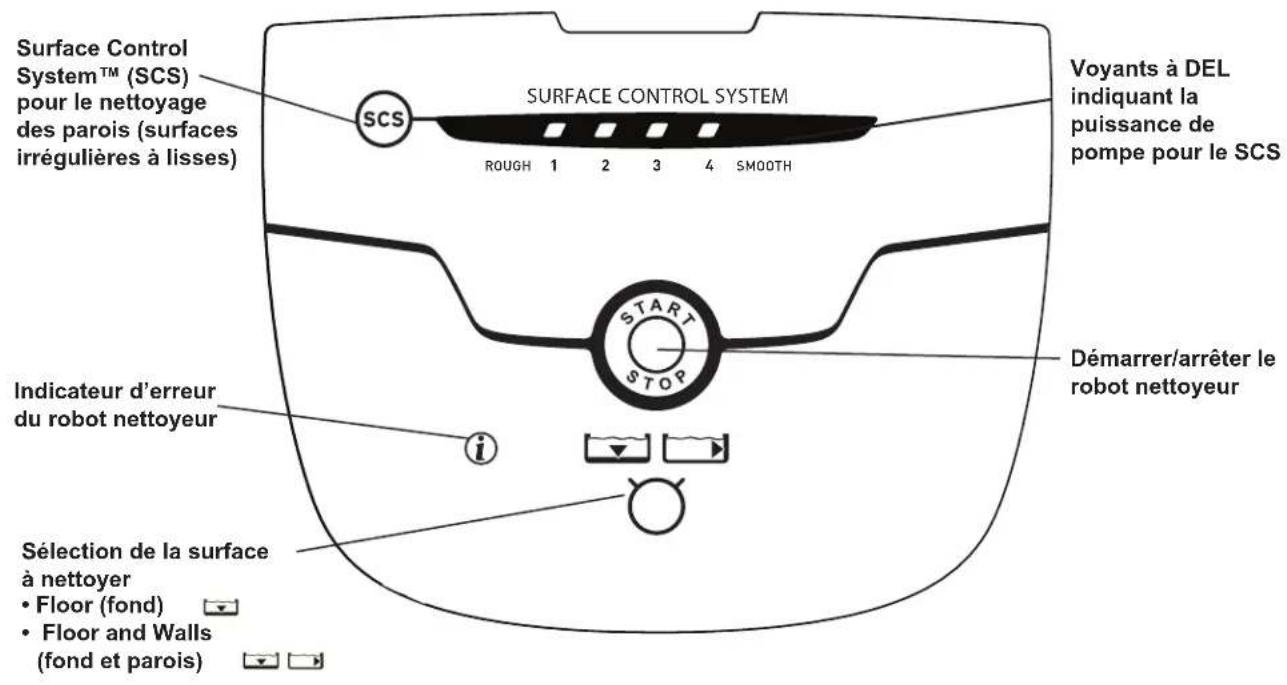

4.1 Module de commande

4.2 Immersion du robot nettoyeur

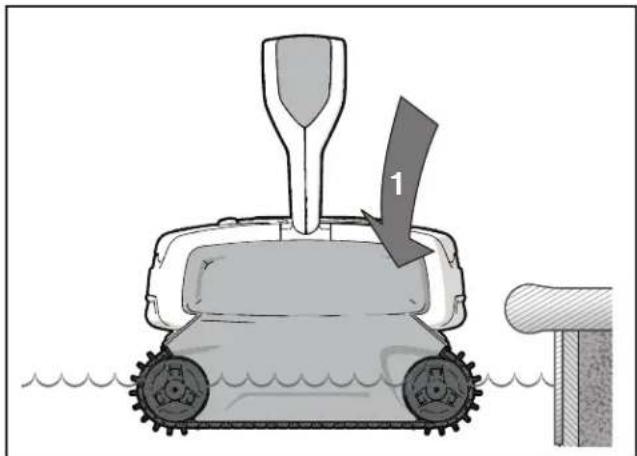

1. Immerger le robot nettoyeur à la verticale (1)

et le maintenir sous la surface en le déplaçant doucement latéralement (2) jusqu’à ce que vous ne voyiez plus de bulles se former, a n de retirer l’air se trouvant à l’intérieur.

2. Lorsque des bulles ont cessé de se former,

laisser le robot nettoyeur couler au fond de la piscine.

3. Véri er que le robot nettoyeur se trouve au

fond de la piscine. Retirer l’air restant si le robot nettoyeur fl otte toujours. REMARQUE: La poignée du dispositif de nettoyage demeure en position élevée même si le dispositif de nettoyage est FERMÉ ou OUVERT.

4. Étendre le câble fl ottant sur l’eau de la piscine

et s’assurer que le câble n’est pas coudé ni emmêlé. REMARQUE: Pour obtenir une configuration optimale et réduire les risques d’emmêlement, le câble flottant doit pénétrer dans l’eau vers le milieu de la longueur de la piscine. Ne placez dans l’eau qu’une longueur suffisante de câble permettant d’atteindre le point le plus éloigné de la piscine.SURFACE CONTROL SYSTEM 1 2 3 4ROUGH SMOOTH Sélection de la surface à nettoyer • Floor (fond) • Floor and Walls (fond et parois) Démarrer/arrêter le robot nettoyeur Indicateur d’erreur du robot nettoyeur Surface Control System™ (SCS) pour le nettoyage des parois (surfaces irrégulières à lisses) Voyants à DEL indiquant la puissance de pompe pour le SCS Illustration 4. Immerger et retirer l’air

4.3 Démarrage du robot nettoyeur

À votre première utilisation du robot nettoyeur, la surface de nettoyage sélectionnée est Floor and Walls (fond et parois). Après la première utilisation, la valeur par défaut est le dernier paramètre utilisé.Sélectionnerlasurfaceànettoyer:• Utiliser pour modi er le paramètre de la surface à nettoyer. Démarrerlenettoyage:• Après avoir sélectionné la surface à nettoyer, appuyer sur pour mettre en marche l’appareil.• Au début du cycle, le robot nettoyeur demeure en place quelques secondes a n d’initialiser le microcontrôleur après le démarrage de la pompe. REMARQUE: Periodiquement le robot nettoyeur se met en pause jusqu'à 20 secondes tout au long du cycle de nettoyage. Le nettoyeur est en train de calibrer sa position dans la piscine pendant ce temps. C'est le fonctionnement normal et le nettoyeur va reprendre le mouvement immédiatement après le calibration sans action requis de l'utilisateur. La pause n'affecte pas le cycle de nettoyage.

4.4 Nettoyage des parois (Surface

Control System™) Le robot nettoyeur est capable de nettoyer les parois de la piscine jusqu’à la surface de l’eau. La prise nécessaire pour que le robot nettoyeur adhère à la paroi dépend de la surface à escalader. Illustration5. Congurationoptimale nettoyeur nettoyeur Point d’entrée recommandé Non recommandé Longueur de câble recommandée (distance la plus longue à travers la piscine)Page 24 Français Indicateurd’intensitédelaprise: Les paramètres du système de contrôle de surface (SCS) suivants s’appliquent aux divers types de surface : 1 Surface de cailloux (IRRÉGULIÈRE)2 Ciment 3 Vinyle/fibre de verre 4 Tuile (LISSE) Vérierleparamètred’escaladedesparois:

• Activer le robot nettoyeur et observer son ascension sur chaque paroi. Si la prise est adéquate, le robot nettoyeur escaladera facilement la paroi pour nettoyer jusqu’à la surface de l’eau. Le paramètre par défaut est 1 Surface de cailloux (IRRÉGULIÈRE)2 Ciment 3 Vinyle/fibre de verre 4 Tuile (LISSE)

REMARQUE: L’escalade des parois est programmée pour un tracé aléatoire. Le robot nettoyeur peut escalader une paroi sans atteindre la surface de l’eau avant la troisième ou quatrième ascension, afin de bien nettoyer la partie de la paroi se trouvant sous la surface de l’eau.

• Ajuster le paramètre d’escalade des parois au besoin selon les indications suivantes : AUGMENTER: si le robot nettoyeur escalade les parois lentement et n’atteint jamais la surface de l’eau.DIMINUER: si le robot nettoyeur escalade les parois trop rapidement et aspire de l’air à la surface de l’eau. Ajusterleparamètred’escaladeSCS: Vous pouvez modi er le paramètre d’escalade des parois en tout temps durant le fonctionnement du robot nettoyeur à l’aide du bouton SCS. Le nouveau paramètre sera actif lorsque le robot nettoyeur commencera l’ascension de la prochaine paroi.

• Appuyer sur pour ajuster le paramètre d’escalade des parois d’un degré vers le haut.

• Un voyant à DEL supplémentaire s’allume chaque fois que vous appuyez sur le bouton a n d’indiquer une prise plus solide contre le mur.

• Pour diminuer le paramètre, appuyer sur le bouton jusqu’à ce qu’un seul voyant à DEL s’affi che (paramètre le plus bas).

4.5 Arrêt du robot nettoyeur et retrait

1. Si le robot nettoyeur est toujours en

fonctionnement, appuyer sur pour interrompre son fonctionnement. Si le cycle de nettoyage est terminé, commencer à l’étape 2.

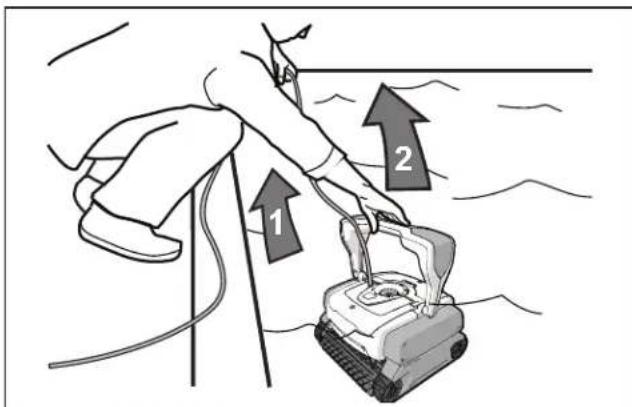

2. Lorsque le robot nettoyeur est à portée de

main, tirer doucement sur le câble fl ottant pour soulever la poignée du robot nettoyeur.

3. Utiliser la poignée pour sortir le robot nettoyeur

de l’eau. REMARQUE: Ne jamais retirer le robot nettoyeur de la piscine en tirant sur le câble flottant.

Illustration 6. Retirer le robot nettoyeur de la piscine par la poignée 3Page 25 Français

4.6 Nettoyagedelacartoucheltrante

Veiller à vider et à nettoyer la cartouche ltrante à la n de chaque cycle de nettoyage. AVERTISSEMENT Pour éviter une décharge électrique et d’autres risques qui pourraient avoir comme conséquence des lésions graves ou la mort, débrancher le robot nettoyeur de l’alimentation avant d’effectuer le nettoyage et l’entretien.

1. Débrancher l’alimentation du robot nettoyeur au

module de commande. Débrancher le module de commande de l’alimentation.

2. Appuyer sur le bouton PUSH ‘N’ GO

pour dégager la poignée de la cartouche ltrante.

3. Empoigner la poignée de la cartouche ltrante

et soulever pour retirer la cartouche. Illustration 7. Dégager la poignée de la cartoucheltrante

Illustration8. Retirerlacartoucheltrante

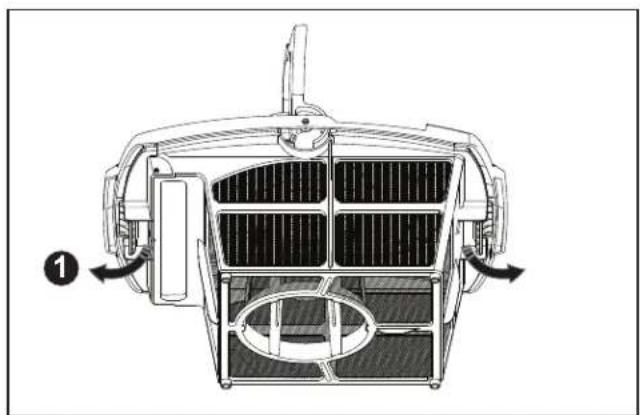

4. Appuyer sur les deux fermoirs (1) et retirer le

couvercle de la cartouche ltrante (2). Illustration 9. Retirer le couvercle

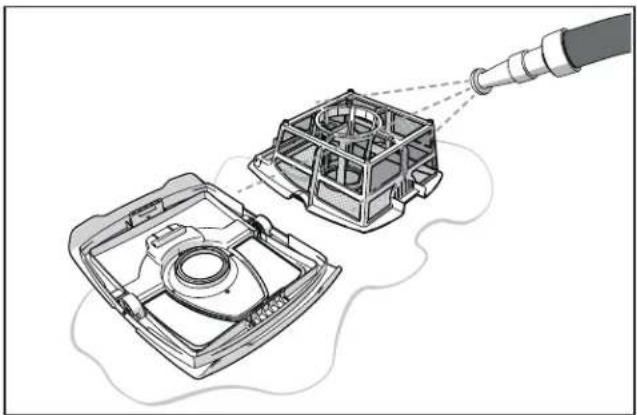

5. À l’aide d’un boyau d’arrosage et d’eau propre,

rincer la cartouche ltrante et son couvercle pour en retirer tous les débris. Utilisez du savon doux pour nettoyer régulièrement les mailles de la cartouche et retirer les débris qui peuvent obstruer l’écoulement à travers de l’élément ltrant. Rincez à fond avec de l’eau propre. Illustration10. Rincerlacartoucheltrante

6. Remettre le couvercle sur la cartouche, puis

remettre la cartouche en place dans l’appareil.

4.7 Entreposage du robot nettoyeur

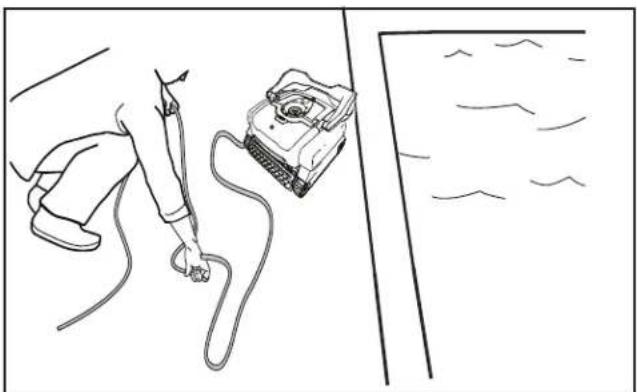

1. Commencer par la tête de nettoyage. Défaire

tous les nœuds du câble.

2. Le robot nettoyeur doit être lavé régulièrement

à l’eau propre légèrement savonneuse. Ne pas utiliser de solvants comme de l’acétone ou un produit équivalent. Rincer le robot nettoyeur abondamment avec de l’eau propre. Ne pas laisser sécher le robot nettoyeur au soleil près de la piscine. Illustration11. Démêlerlecâbleflottant

Section 5. Entretien

AVERTISSEMENT Pour éviter une décharge électrique et d’autres risques qui pourraient avoir comme conséquence des lésions graves ou la mort, débrancher le robot nettoyeur de l’alimentation avant d’effectuer le nettoyage et l’entretien.

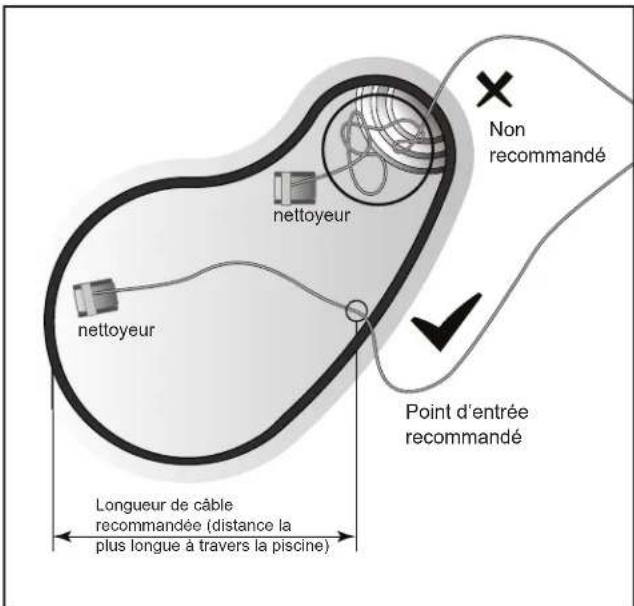

5.1 Démêlement du câble

Pendant le nettoyage, laissez toujours suffi samment de câble fl ottant pour atteindre la longueur la plus grande de la piscine, mais ne laissez pas trop de câble dans la piscine. Une longueur de câble excessive peut provoquer un enchevêtrement ou aff ecter le processus de nettoyage. Illustration12.Vérierlelongeurdecâble recommandé nettoyeurnettoyeurPoint d’entrée recommandé Non recommandéLongueur de câble recommandée (distance la plus longue à travers la piscine) IMPORTANT Le câble flottant du robot peut s’emmêler si les procédures ne sont pas adéquatement suivies après chaque cycle de nettoyage. Ne pas laisser le robot nettoyeur sans surveillance pendant une période prolongée et respecter la procédure ci-dessous pour éviter un emmêlement excessif. Aprèschaquecycledenettoyage:

1. Débrancher l’alimentation du robot nettoyeur

au module de commande.Page 27 Français

2. Retirer le robot nettoyeur de la piscine et démêler

tous les plis et les nœuds dans le câble fl ottant, en commençant à la tête du robot nettoyeur.

3. Rebrancher le câble d’alimentation au module de

commande et ranger le robot nettoyeur à l’abri du soleil, jusqu’à la prochaine utilisation.

5.2 Remplacement des brosses

Le robot nettoyeur est équipé de brosses en PVC à l’avant et à l’arrière. Des rainures surélevées se trouvent sur les brosses, près des connecteurs, pour servir de témoins d’usure. En s’usant, la rainure de la brosse s’aplatira et tendra à disparaître. Illustration 13. Témoins d’usure Pour maintenir le rendement optimal du robot nettoyeur, il faut remplacer les brosses dès qu’un des témoins d’usure devient lisse ou usé (même si l’usure de la lame n’est pas uniforme). Nous recommandons de remplacer les brosses tous les deux (2) ans. Remplacementdesbrosses:

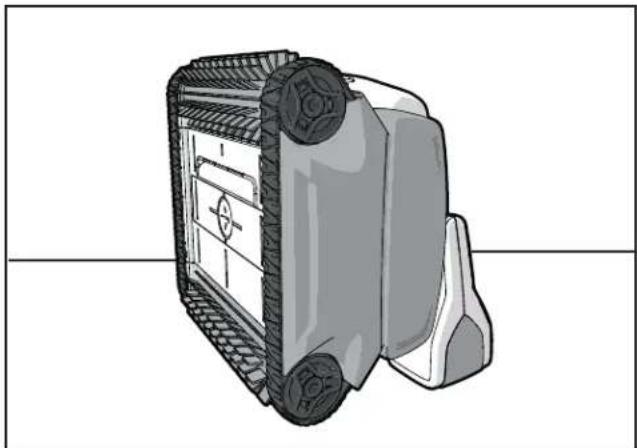

1. Placer le robot nettoyeur sur sa face arrière en

position verticale. Illustration 14. Mettre le robot debout

2. Séparer les bords de la brosse, détacher les

languettes et retirer la brosse usée.

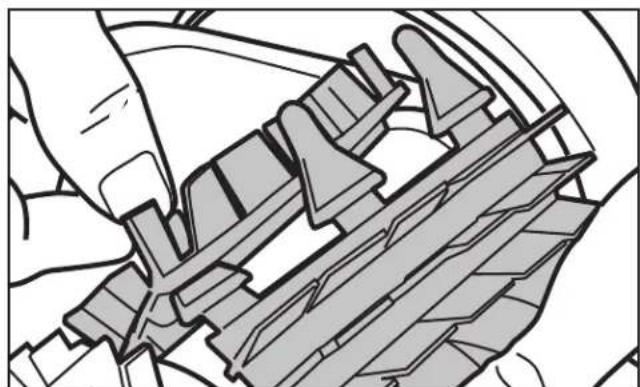

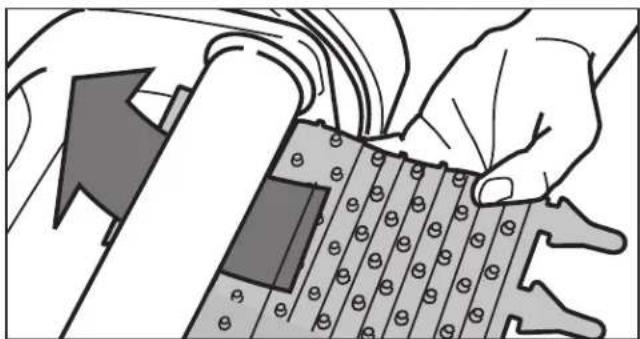

3. Placer la nouvelle brosse sous le rouleau, les

pointes orientées vers le bas. Illustration 15. Placer la nouvelle brosse sur le rouleau

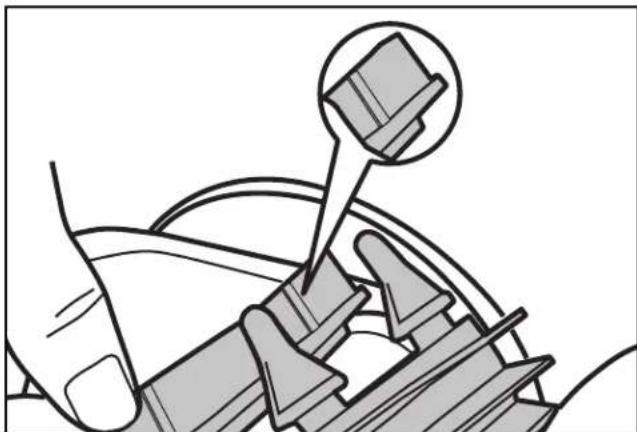

4. En ler doucement chaque languette à travers la

fente, de manière à ce que le talon ressorte de l’autre côté de l’ouverture.

Illustration 16. Insérer les onglets dans chaque fente

5. Utiliser des ciseaux pour couper les languettes

a n qu’elles ne dépassent pas les pointes.Page 28 Français Illustration 17. Couper les onglets

6. Répéter les mêmes étapes pour remplacer la

5.3 Remplacement des chenilles

Si les bandes de roulement du côté intérieur des chenilles semblent complètement usées ou si la surface de la piscine n'est pas normale, contactez votre concessionnaire Polaris local pour un diagnostic et le remplacement des chenilles.

Section 6. Pièces de rechange

La liste complète des pièces de rechange et la vue éclatée sont accessibles sur le site Web de Polaris à www. polarispool.com. Au Canada, la liste des pièces et la vue éclatée sont accessibles à www.polarispool.ca.

Section 7. Dépannage

7.1 Utilisation de l’indicateur d’erreur du robot nettoyeur

L’indicateur d’erreur du robot nettoyeur sur le module de commande clignote à un rythme précis parmi trois possibilités selon le problème rencontré par le robot nettoyeur. Le voyant d’information à DEL clignote Solution Le voyant d’information à DEL clignote une fois toutes les secondes. Débrancherlecâbleottantdumoduledecommande,puislerebrancher.En premier lieu, veuillez communiquer avec votre revendeur local pour demand-er un examen diagnostique. Vous pouvez aussi contacter le soutien technique Polaris au 1-800-822-7933 (É.-U.); 1-888-647-4004 (Canada). Le voyant clignote deux fois toutes les secondes. Faire tourner les roues du robot nettoyeur pour s’assurer qu’elles ne sont pas coincées. Vérierqu’iln’yapasdedébriscoincésdanslesbrosses.Lancer un nouveau cycle de nettoyage. En premier lieu, veuillez communiquer avec votre revendeur local pour demander un examen diagnostique. Vous pouvez aussi contacter le soutien technique Polaris au 1-800-822-7933 (É.-U.); 1-888-647-4004 (Canada). Le voyant à DEL clignote trois fois toutes les secondes. Vérierquelecourvercledelapompenecontientpasdedébris.Vériersilaturbinecomportedesdébris.Nettoyerleltre.Lancer un nouveau cycle de nettoyage. En premier lieu, veuillez communiquer avec votre revendeur local pour demander un examen diagnostique. Vous pouvez aussi contacter le soutien technique Polaris au 1-800-822-7933 (É.-U.); 1-888-647-4004 (Canada).Page 29 Français

7.2 Dépannage général

Le tableau suivant énumère quelques-uns des symptômes courants pouvant être rencontrés lors du fonctionnement du robot nettoyeur et indique leurs causes et les solutions. Problème Cause Solution L’indicateur d’erreur du robot nettoyeur clignote juste après le démarrage (en appuyant sur Power [alimentation] ou sur le bouton du paramètre Floor/Wall [fond/parois] pendant moins de 20 secondes). Ilsepeutquelecâbleottantsoit incorrectement branché au module de commande. Débrancherlecâbleottantdumoduledecommande,puisle rebrancher. Il se peut que le robot nettoyeur ne soit pas immergé complètement. Retirer le robot nettoyeur de la piscine et l’immerger à nouveau; voir Immersion du robot nettoyeur. Le robot nettoyeur pourrait avoir besoin d’être réinitialisé et de démarrer un nouveau cycle. Mettre le bouton d’alimentation à OFF (éteint), puis appuyer sur le bouton du paramètre Floor/Wall (fond/parois) pour démarrer un nouveau cycle. Il se peut que la turbine soit obstruée et ne tourne pas correctement. D'abord communiquer avec le technicien pour demander un revu diagnostique, puis si le problème persiste, communiquer avec le soutien technique Polaris au 1-800-822-7933 (États-Unis); 1-888-647-4004 (Canada). Il se peut que les chenilles soient coincées et ne tournent pas correctement. D'abord communiquer avec le technicien pour demander un revu diagnostique, puis si le problème persiste, communiquer avec le soutien technique Polaris au 1-800-822-7933 (États-Unis); 1-888-647-4004 (Canada). L’indicateur d’erreur du robot nettoyeur clignote pendant le cycle de nettoyage. Il se peut que le robot nettoyeur aspire de l’air (les témoins s’allument après 60 secondes d’exposition à l’air). Retirer le robot nettoyeur de la piscine et l’immerger à nouveau; voir Immersion du robot nettoyeur. Ajuster le paramètre Surface Control System™ Le robot nettoyeur ne tient pas fermement en position au fond de la piscine. Il y a de l’air dans les panneaux du châssis. Retirer le robot nettoyeur de la piscine et l’immerger à nouveau; voir Immersion du robot nettoyeur. Ajuster le paramètre Surface Control System™ Lacartoucheltranteestpleineou sale. Nettoyerlacartoucheltrante;voirNettoyage de la cartouche ltrante. La turbine est endommagée. Communiquer avec le soutien technique Polaris au 1-800-822-7933 (É.-U.); 1-888-647-4004 (Canada). Le robot nettoyeur n’escalade pas les parois de la piscine ou ne nettoie pas jusqu’à la surface de l’eau. Lacartoucheltranteestpleineou sale. Nettoyerlacartoucheltrante;voirNettoyage de la cartouche ltrante. Les parois de la piscine sont glissantes ou gluantes. Même si l’eau semble claire, des algues microscopiques, invisibles à l’œil nu, sont présentes dans la piscine. Les parois de la piscine deviennent alors glissantes et empêchent le robotnettoyeurdegrimper.Vérier l’usure des chenilles et des brosses et remplacer au besoin. Ajuster le paramètre Surface Control System™; voir Nettoyage des parois. E󰀨ectueruntraitement-chocdechlorationanderéduirele pH de la piscine. RETIRER le robot nettoyeur de la piscine pendant ce traitement. Le robot nettoyeur ne bouge pas au démarrage. Le robot nettoyeur ne reçoit pas d’alimentation. Vérierquelapriseàlaquellelemoduledecommandeest raccordé reçoit de l’électricité. Le robot nettoyeur s’est éteint avec un code d’erreur ou des lumières clignotantes. Débrancher le module de commande, attendre 20 secondes ou plus et le rebrancher à nouveau. Si le problème persiste, communiquer avec le soutien technique Polaris au 1-800-822-7933 (É.-U.); 1-888-647-4004 (Canada). Le nettoyeur s'arrete jusqu'à 20 secondes pendant le cycle de nettoyage. Lenettoyeure󰀨ectueleprocessus de calibration normale. Aucune action de l'utilisateur n'est requise. Après 20 secondes, lenettoyeurvareprendrelemouvement.Lapausen'a󰀨ecte pas le cycle de nettoyage. Le câble s’emmêle dans la piscine. Il y a trop de longueur de câble dans l’eau. Ne pas dérouler tout le câble. Utiliser uniquement la longueur nécessaire pour que le robot nettoyeur puisse parcourir toute la piscine. Placer la portion inutilisée du câble au bord de la piscine. Suivre les instructions de la section Démêlement du câble pour éviter et résoudre une situation où le câble s’emmêle.Page 30 Français Problème Cause Solution Le robot nettoyeur nettoie mal. Les brosses sont usées ou le témoin d’« usure » est visible. Replacer les brosses selon la procédure décrite sous Remplacement des brosses. Cartoucheltrantepleineousale. Nettoyerlacartoucheltranteensuivantlaméthodeexpliquée à la section Nettoyage de la cartouche ltrante. Lecâbleottantestexcessivement enroulé ou déformé. S’assurerquelecâbleottantestbiendéployésurl’étenduede la piscine. S’assurer que le câble n’est pas trop serré lorsqu’il est enroulé et rangé. Si le problème persiste, étendre le câble déroulé au soleil pour le détendre et défaire les nœuds. Suivre les instructions de la section Démêlement du câble pour éviter et résoudre une situation où le câble s’emmêle.Page 31 Français NOTESZodiac Pool Systems LLC 2882 Whiptail Loop # 100 Carlsbad, CA 92010 USA
