Caractéristiques	Détails
Type de produit	Caméra vidéo endoscopique
Résolution de l'image	640 x 480 pixels
Longueur du câble	1 mètre
Diamètre de la sonde	5,5 mm
Source d'alimentation	Piles rechargeables
Écran	Écran LCD intégré
Fonctionnalités supplémentaires	Enregistrement vidéo et photo
Utilisation recommandée	Inspection de canalisations, moteurs, espaces confinés
Maintenance	Nettoyage de la lentille, vérification des connexions
Sécurité	Ne pas exposer à l'eau, éviter les températures extrêmes
Informations générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - VideoFlex G4 Ultra Laserliner

Comment allumer le Laserliner VideoFlex G4 Ultra ?

Pour allumer le Laserliner VideoFlex G4 Ultra, appuyez sur le bouton d'alimentation situé sur le côté de l'appareil jusqu'à ce que l'écran s'illumine.

Comment connecter le Laserliner VideoFlex G4 Ultra à mon smartphone ?

Assurez-vous que le Wi-Fi est activé sur votre smartphone. Ensuite, recherchez le réseau Wi-Fi du Laserliner VideoFlex G4 Ultra dans les paramètres Wi-Fi de votre téléphone et connectez-vous en utilisant le mot de passe fourni dans le manuel.

Que faire si l'image de la caméra est floue ?

Assurez-vous que l'objectif de la caméra est propre. Si l'image est toujours floue, ajustez la mise au point en tournant l'anneau de mise au point sur l'objectif.

Comment prendre une photo avec le Laserliner VideoFlex G4 Ultra ?

Pour prendre une photo, appuyez sur le bouton de capture situé sur le dessus de l'appareil pendant que vous visualisez l'image souhaitée.

Comment charger le Laserliner VideoFlex G4 Ultra ?

Utilisez le câble USB fourni pour connecter l'appareil à un port USB ou à un adaptateur secteur. Le voyant de charge s'allumera pendant le chargement.

Que faire si l'appareil ne se charge pas ?

Vérifiez que le câble USB et l'adaptateur fonctionnent correctement. Essayez de charger l'appareil sur un autre port USB ou avec un autre adaptateur.

Comment réinitialiser le Laserliner VideoFlex G4 Ultra aux paramètres d'usine ?

Accédez au menu des paramètres, puis sélectionnez l'option 'Réinitialiser aux paramètres d'usine'. Confirmez votre choix lorsque vous y êtes invité.

Où puis-je trouver le mode d'emploi du Laserliner VideoFlex G4 Ultra ?

Le mode d'emploi est disponible en ligne sur le site Web de Laserliner dans la section 'Support' ou 'Téléchargements'.

Comment mettre à jour le logiciel du Laserliner VideoFlex G4 Ultra ?

Connectez l'appareil à Internet via Wi-Fi, puis accédez aux paramètres et sélectionnez 'Mise à jour du logiciel'. Suivez les instructions à l'écran pour effectuer la mise à jour.

Que faire si l'écran reste noir ?

Vérifiez si l'appareil est chargé. Si l'écran reste noir après une charge complète, essayez de réinitialiser l'appareil ou contactez le support technique.

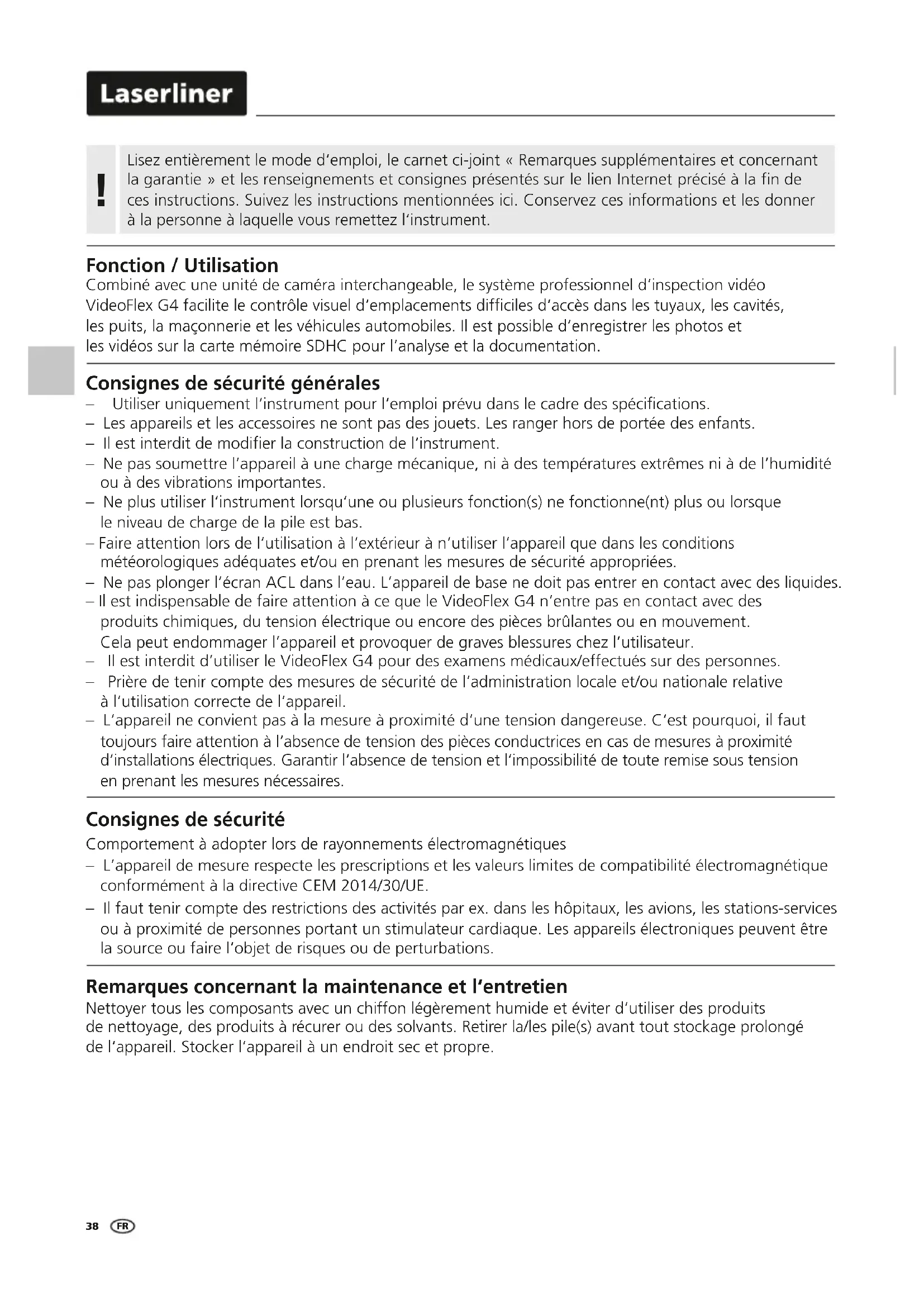

MODE D'EMPLOI VideoFlex G4 Ultra Laserliner

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et donnez-les à la personne à laquelle vous remettez l'instrument.

Fonction / utilisation

Combiné avec une unité de caméra interchangeable, le système professionnel d'inspection vidéo VideoFlex G4 facilite le contrôle visuel d'emplacements difficiles d'accès dans les tuyaux, les cavités, les puits, la maçonnerie et les véhicules automobiles. Il est possible d'enregistrer les photos et les vidéos sur la carte mémoire SDHC pour l'analyse et la documentation.

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.
• Il est interdit de modifier la construction de l'instrument.
• Ne pas soumettre l'appareil à une charge mécanique, ni à des températures extrêmes ni à de l'humidité ou à des vibrations importantes.
• Ne plus utiliser l'instrument lorsqu'une ou plusieurs fonction(s) ne fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas.
• Faire attention lors de l'utilisation à l'extérieur à n'utiliser l'appareil que dans les conditions météorologiques adéquates et/ou en prenant les mesures de sécurité appropriées.
• Ne pas plonger l'écran ACL dans l'eau. L'appareil de base ne doit pas entrer en contact avec des liquides.
• Il est indispensable de faire attention à ce que le VideoFlex G4 n’entre pas en contact avec des produits chimiques, de la tension électrique ou encore des pièces brûlantes ou en mouvement. Cela peut endommager l’appareil et provoquer de graves blessures chez l’utilisateur.
• Il est interdit d'utiliser le VideoFlex G4 pour des examens médicaux/effectués sur des personnes.
• Prière de tenir compte des mesures de sécurité de l'administration locale et/ou nationale relatives à l'utilisation correcte de l'appareil.
• L'appareil ne convient pas à la mesure à proximité d'une tension dangereuse. C'est pourquoi, il faut toujours faire attention à l'absence de tension des pièces conductrices en cas de mesures à proximité d'installations électriques. Garantir l'absence de tension et l'impossibilité de toute remise sous tension en prenant les mesures nécessaires.

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

• L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE.
• Il faut tenir compte des restrictions des activités, par exemple dans les hôpitaux, les avions, les stations-service ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé de l'appareil. Stocker l'appareil à un endroit sec et propre.

1 2 3

1 Affichage à cristaux liquides 2 ON/OFF 3 Touches directes 4 Interface USB de type C 5 Sortie vidéo 6 Slot carte Micro-SD 7 Molette de l'unité de caméra 8 Compartiment à accu 9 Raccord de l'unité de caméra

4 5 6 7 8 9

a Rotation 180° / Réflexion / Effacer les enregistrements b Commande des menus / Éclairage DEL – c Commande des menus / Zoom + d Commande des menus / Éclairage DEL + e Galerie média

f Mode de réglage / Annuler

g Commande des menus / Zoom –

Déclencheur / Enregistrement / Validation

i Commutation image / vidéo

Mode d'enregistrement image

Mode d'enregistrement vidéo

00:00:00 05

Mode de lecture image

Mode de lecture vidéo

a Enregistrement photo b Introduire la carte SD c État de charge des piles d Enregistrement vidéo e REC : Enregistrement en cours f Zoom g Éclairage DEL h Date actuelle i Heure actuelle

j Enregistrement photo k Numéro de l'enregistrement l Enregistrement vidéo m Date d'enregistrement n Lecture o durée lue p Pause

Mode de réglage

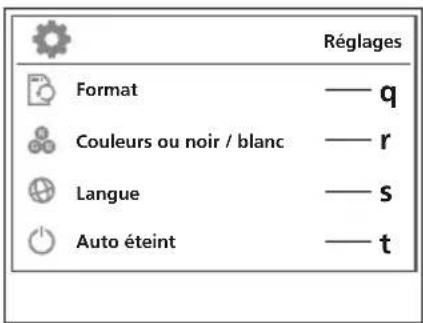

Réglages Format —— q Couleurs ou noir / blanc —— r Langue —— s Auto éteint —— t

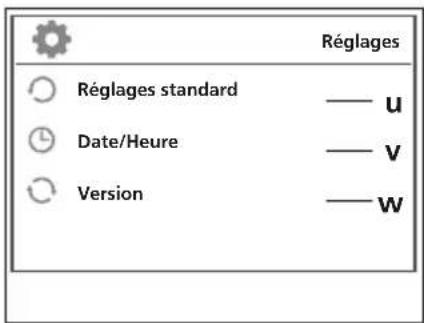

Réglages Réglages standard — u Date/Heure — v Version — w

q Formater support de données r Changer le mode couleur s Changer la langue (EN, JP, FR, DE, IT, PT, NL, ES) t Arrêt automatique u Réglage usine v Réglage date/heure w Version du micrologiciel

1 Raccord du tuyau flexible

1. 2. 3.

2 ON/OFF

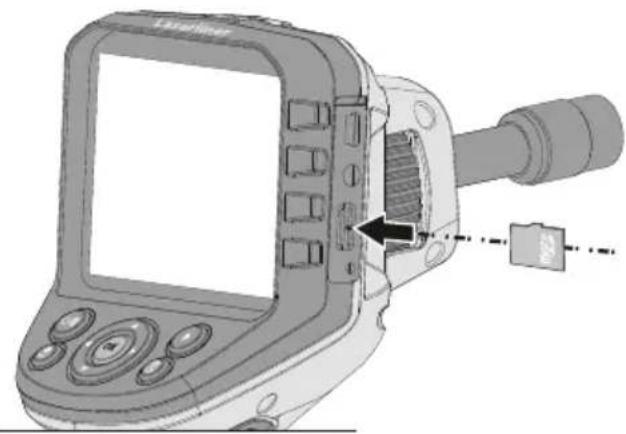

3 Introduction de la micro carte SD

Pour introduire une micro carte SD, ouvrez tout d'abord le couvercle en caoutchouc, puis placez la carte de mémoire comme illustrée. Aucun enregistrement n'est possible sans support de mémoire.

L'appareil doit être éteint avant de retirer la carte micro SD.

Régigles Format Couleurs ou noir / blanc Langue Auto éteint Régigles Réglages standard Date/Heure Version

Pour revenir au mode d'enregistrement, il faut appuyer plusieurs fois sur la touche ESC.

a. Formater support de données

Toutes les données de la carte SD seront supprimées. Cette opération ne peut pas être annulée. Il n'y a aucune autre demande de confirmation du processus.

b. Changer le mode couleur

c. Changer la langue (EN, JP, FR, DE, IT, PT, NL, ES)

d. Arrêt automatique

Réglages Format Couleurs ou noir / blanc Langue Auto éteint Auto éteint Arrêt 15 min 30 min 60 min

e. Réglage usine

f. Réglage date/heure

g. Version du micrologiciel

5 Mode d'enregistrement

Enregistrement d'images/vidéo

Orienter la tête de la caméra au niveau du tuyau flexible et la mettre à la position souhaitée. Activer l'éclairage DEL en cas de mauvaise visibilité. Zoomer sur des objets de petite taille ou éloignés. La rotation manuelle des images permet de faire tourner l'image de 180° sur le moniteur. Actionner brièvement la touche OK pour enregistrer la photo ou l'enregistrement vidéo et le mémoriser sur la carte SD. Un nouvel actionnement met fin à l'enregistrement.

a. Commutation enregistrement image/vidéo

d. Rotation de l'image / Réflexion

2020/01/14 20:12:05 4x 1x F F E J 3x 2x A partir de l'image initiale 1x = Réflexion horizontale 2x = Rotation de 180° 3x = Réflexion verticale 4x = Image initiale

e. Enregistrer image

f. Démarrer / arrêter un enregistrement vidéo

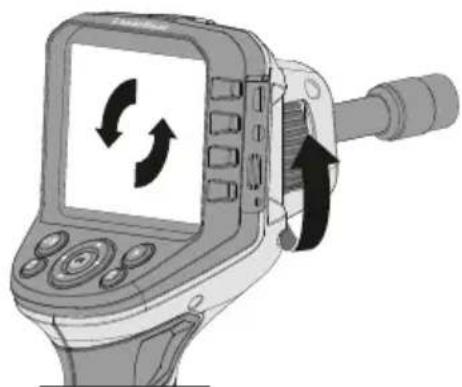

6 Orientation manuelle de l'image

avec une unité de caméra fixe avec une unité de caméra flexible

Reproduction d'images / d'enregistrement vidéo

Appuyer sur la touche « e » pour sélectionner la galerie média. En validant avec « OK », la photo ou la vidéo sélectionnée s'affiche en mode plein écran. Il est possible de naviguer dans la galerie média et dans le mode plein écran avec les touches fléchées. En appuyant sur la touche « f », le mode lecture est terminé.

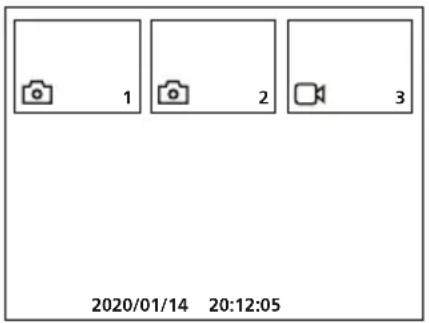

A. navigation

1 -1 + 1 2 3

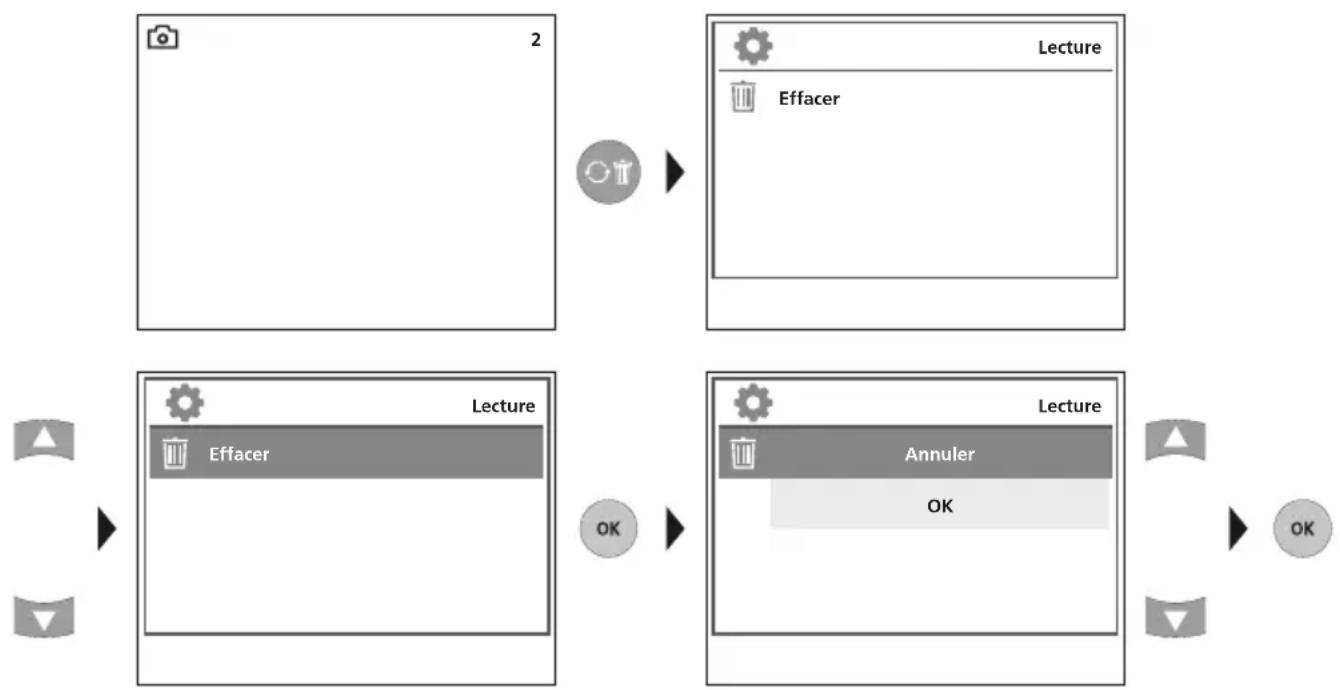

B. Effacer l'enregistrement

Les enregistrements ne peuvent être supprimés qu'en mode plein écran. Le processus de suppression ne peut pas être annulé. Le formatage du support de données permet d'effacer tous les fichiers et dossiers. Voir à ce sujet le point « 4 a. Formater le support de données ».

c. Lecture

Il suffit d'appuyer sur la touche ESC pour arrêter la lecture.

Transmission des données par USB

Les données mémorisées sur la carte SD peuvent être transmises à un ordinateur soit en utilisant le lecteur de cartes correspondant, soit via l'interface USB. Prière de consulter le manuel relatif au lecteur de cartes pour obtenir de plus amples informations sur la liaison entre l'ordinateur et l'adaptateur de carte ou le lecteur de cartes.

Branchement du bloc secteur/chargeur

Pour recharger l'appareil, connecter le bloc d'alimentation électrique/chargeur fourni avec l'appareil à l'interface USB de type C « 4 » et le raccorder à une source de courant adaptée.

Donnés techniques		ous réserve de modifications techniques. 21W09
Type de l'écran Ecran d'affichage TFT de 3,5 po
Résolution de l'écran d'affichage 320 x 240 pixels
Résolution de l'image / la vidéo 640 x 480 pixels
Format de l'image/de la vidéo JPEG / AVI
Mémoire Carte mémoire micro SD jusqu'à 16 Go
Connexions USB de type C, sortie vidéo Cinch
Alimentation électrique Pack d'accus Li-ions 3,7V / 2,8Ah
Durée de fonctionnement env. 5 h
Conditions de travail		0°C ... 45°C, humidité relative de l'air max. 20 ... 85% RH, non condensante, altitude de travail max. de 4 000 m au-dessus du niveau moyen de la mer
Conditions de stockage -10°C ... 60°C, humidité relative de l'air max. 80% RH
Dimensions (L x H x P) 181 x 207 x 96 mm
Poids 342 g (pack d'accu inclus)

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur http://laserliner.com/info?an=AGG
