Amhaze Stadium - Machine à effet Chauvet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à brume professionnelle
Marque	Chauvet
Modèle	Amhaze Stadium
Alimentation électrique	120 VAC, 60 Hz ou 230 VAC, 50 Hz selon le modèle
Temps de préchauffage	Environ 30 secondes
Contrôle	Manuel, Timer, DMX (2 canaux)
Canaux DMX	2 : ventilateur et volume de brume
Plage d'intervalle (Timer)	10 à 300 secondes
Plage de durée (Timer)	10 à 255 secondes
Réglage vitesse ventilateur	1 à 100%
Réglage volume de brume	1 à 100%
Fluide recommandé	Chauvet PHF ou Grignard Pure
Type de connexion DMX	3 ou 5 broches
Cordon d'alimentation inclus	Seetronic Powerkon IP65
Indice de protection	IP20 (usage intérieur uniquement)
Température ambiante maximale	45 °C
Distance de sécurité	50 cm des surfaces adjacentes
Fixation	Montage avec pince M13 et câble de sécurité
Installation au sol	4 pieds en caoutchouc
Garantie	Limitée, voir conditions sur le site Chauvet
Contenu de l'emballage	AmHaze Stadium, cordon d'alimentation, manuel de référence

FOIRE AUX QUESTIONS - Amhaze Stadium Chauvet

Quel fluide utiliser dans l'Amhaze Stadium ?

Utilisez uniquement du fluide à brume Chauvet (PHF) ou Grignard Pure. L'utilisation d'autres fluides peut endommager l'appareil ou causer des risques.

Comment nettoyer l'Amhaze Stadium ?

Débranchez toujours l'appareil avant le nettoyage. Ne pas ouvrir le boîtier. Pour l'extérieur, utilisez un chiffon sec. Ne jamais utiliser de solvants.

Pourquoi ma machine ne produit-elle pas de brume ?

Vérifiez que le réservoir est rempli, que les tuyaux ne sont pas pliés, et que le préchauffage est terminé (environ 30 secondes). Si le problème persiste, vérifiez le fusible ou contactez le support.

Comment réenclencher le disjoncteur après une surchauffe ?

Débranchez l'appareil, laissez refroidir 15 minutes, puis appuyez sur le bouton de réenclenchement. Rebranchez et utilisez normalement.

Puis-je utiliser l'Amhaze Stadium en extérieur ?

Non, cet appareil est conçu pour une utilisation en intérieur uniquement (IP20). L'exposition à la pluie ou à l'humidité peut provoquer un incendie ou une décharge électrique.

Comment régler l'adresse DMX ?

Naviguez dans le menu à l'aide des boutons, sélectionnez l'option 'DMX' et réglez l'adresse de départ de 001 à 512 en utilisant les boutons haut/bas.

Que faire si la buse de sortie est trop chaude ?

La buse devient très chaude pendant le fonctionnement et peut le rester plusieurs heures après l'arrêt. Ne la touchez pas et attendez qu'elle refroidisse complètement avant tout entretien.

Comment installer l'appareil en hauteur ?

Utilisez un support adapté, fixez-le avec des pinces M13 et attachez un câble de sécurité. Assurez-vous que la structure supporte le poids et respectez une distance de 50 cm des surfaces.

Quels sont les paramètres de la minuterie ?

L'intervalle (temps entre les brumes) peut être réglé de 10 à 300 secondes et la durée (durée de chaque brume) de 10 à 255 secondes.

Où trouver la version complète du manuel ?

Le manuel de référence est inclus dans l'emballage. Pour des informations détaillées, téléchargez le manuel complet sur www.chauvetprofessional.com.

MODE D'EMPLOI Amhaze Stadium Chauvet

Le Manuel de Référence (MR) AmHaze Stadium reprend des informations de base sur ce produit, notamment en matière de connexions, montage, options de menu et valeurs DMX. Téléchargez le manuel d'utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de non-responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

Garantie limitée

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration/

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifiques. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de sécurité

• Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.
• En fonction de la quantité de brume générée, toutes les machines à brume peuvent déclencher les détecteurs de fumée.

- Videz le réservoir avant de transporter l'appareil.

- Cet appareil doit uniquement être utilisé en intérieur ! (IP20) Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.

- Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer ou de remplacer son fusible.

- Lors du remplacement du fusible, utilisez le même type et le même ampérage.

- Ne pas utiliser cet appareil si le boîtier, le réservoir de liquide ou les câbles paraissent endommagés.

- En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.

- NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur.

- Ne pas utiliser à des fins de chauffage.

- Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.

- Installez cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.

- Utilisez un câble de sécurité lors du montage de cet appareil en hauteur.

- Ne touchez pas à la buse de sortie de ce produit. Elle est très chaude pendant le fonctionnement et peut le rester pendant plusieurs heures après l'arrêt de l'appareil.

- Ne pas laisser de matière inflammable à moins de 50 cm de cet appareil lorsqu'il est en fonctionnement ou tout simplement branché.

- N'utilisez que du liquide à brume Chauvet (PHF) ou Grignard Pure.

- Ne rien ajouter au fluide.

- Ne pas boire le fluide.

- Ne laissez pas le fluide rentrer en contact avec la peau ou les yeux.

- Ne pas brancher cet appareil à un variateur ou un rhéostat.

- Cet appareil doit être relié à un circuit mis à la terre et protégé.

• Utilisez systématiquement les poignées lors du transport de cet appareil.

- La température ambiante maximale est de 45 °C (113 °F). Ne faites pas fonctionner cet appareil à des températures plus élevées.

- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

- ATTENTION : Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.

Contact

En dehors des États-Unis, du Royaume-Uni et de l'Irlande, du Mexique, ou de Benelux, contactez votre fournisseur si vous avez besoin d'assistance ou de retourner votre produit. Consultez le site www.chauvetprofessional.com pour trouver nos coordonnées.

Ce qui est inclus

• AmHaze Stadium - Seetronic Powerkon IP65 cordon d'alimentation • Un Manuel de Référence

Alimentation CA

Ce produit dispose d'une alimentation à tension fixe et peut fonctionner avec une tension d'entrée de 120 VCA, 60 Hz ou 230 VCA, 50 Hz selon le modèle.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la Vis
Phase CA Noir Marron Jaune/Laiton
Neutre CA Blanc Bleu Argent
Terre CA	Vert/Jaune	Vert/Jaune	Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Réenclenchement du disjoncteur

1. Retirer le cordon de l'alimentation principale.
2. Laissez l'unité refroidir pendant 15 minutes.
3. Une fois celles-ci écoulées, vous pouvez essayer de réenclencher le disjoncteur en pressant le bouton.
4. Rebranchez le cordon d'alimentation et continuez à utiliser l'appareil en suivant les recommandations spécifiées.

Raccorde DMX

Le AmHaze Stadium peut fonctionner avec un contrôleur DMX en utilisant une connexion série DMX à 3 ou 5 broches. Une introduction au DMX est disponible sur le site internet www.chauvetprofessional.com.

Connexion DMX

Le AmHaze Stadium utilise une connexion de données DMX à 3 ou 5 broches pour sa personnalité DMX à 2 canaux : Veuillez consulter le manuel de l'utilisateur pour plus d'informations sur les connexions et la configuration de l'appareil en mode DMX.

Préparation avant utilisation

1. Ouvrez le boîtier.
2. Sortez le réservoir de liquide et enlevez le capuchon.
3. Vérifiez que les deux tuyaux en plastique fixés au capuchon sont en place et en bon état.
4. Versez du liquide à brume Chauvet (PHF) ou Grignard Pure dans le réservoir et rebouchez.
5. Remettez le réservoir en place.
6. Assurez-vous que le tuyau en plastique qui part du capuchon vers la machine à brume n'est pas plié.
7. Branchez et attendez environ 30 secondes jusqu'à la fin du préchauffage.

N'utilisez que du liquide à brume Chauvet (PHF) approuvé ou Grignard Pure. Dans le cas contraire, vous risquez d'obtenir des résultats non satisfaisants. De plus, tout liquide non approuvé peut endommager le AmHaze Stadium ou causer des dommages aux humains ou aux animaux.

Lors du stockage de l'appareil, pour éviter tout dommage aux tubes avant l'installation du panneau avant, ce qui pourrait causer des fuites, assurez-vous de TOUJOURS stocker le réservoir de liquide avec le capuchon en position relevée comme montré sur le schéma de montage de l'appareil ci-dessus.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Utilisez au moins deux points de fixation par appareil. Veillez à ce que les fixations soient capables de supporter le poids de l'unité. Découvrez notre gamme de fixations Chauvet sur http://trusst.com/products.

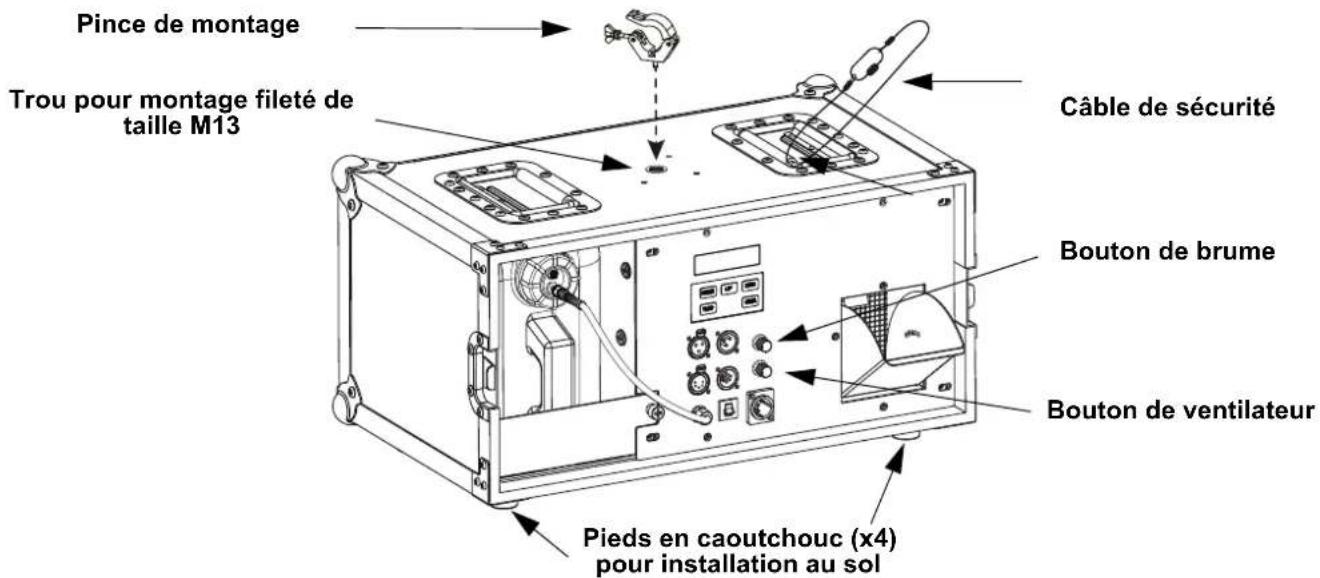

Schéma de montage de l'appareil

Pince de montage Trou pour montage fileté de taille M13 Câble de sécurité Bouton de brume Bouton de ventilateur Pieds en caoutchouc (x4) pour installation au sol

Description du Tableau de Commandes

BOUTON / BOUTON DE RÉGLAGE	FONCTION
	Permet l'entrée dans le mode de programmation
	Permet de parcourir la liste de menu vers le haut, dans une fonction permet d'augmenter les valeurs numériques
	Permet de parcourir la liste de menu vers le bas, dans une fonction permet de diminuer les valeurs numériques
	Lance le fonctionnement avec minuterie
	Permet une diffusion ponctuelle du brouillard, tant que l'on appuie sur le bouton
	Contrôle la pompe à brume pour modifier le volume de sortie, 1-100%
	Contrôle la vitesse du ventilateur, 1-100%

Tableau de menu

Reportez-vous à la page du produit AmHaze Stadium sur www.chauvetprofessional.com pour la dernière carte des menu.

Niveau principal	Niveaux de programmation Description
Interval Set 10-300 Seconds		Permet de régler le délai entre chaque génération de brume
Duration Set	10-255 Seconds	Permet de régler la durée de chaque génération de brume

DMX 001-512 Sélectionne l'adresse DMX de départ

Valeurs DMX - 2CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Vitesse du ventilateur		000 ⇔ 005 Aucune fonction
		006 ⇔ 255	Vitesse du ventilateur (lent à rapide)
2 Volume de brume		000 ⇔ 005 Aucune fonction
		006 ⇔ 255	Volume de brume 1-100%
