Amhaze Stadium - Máquina de efectos Chauvet - Manual de uso y guía de instrucciones gratis

Tipo de producto	Máquina de niebla profesional
Marca	Chauvet
Modelo	Amhaze Stadium
Alimentación eléctrica	120 VCA, 60 Hz o 230 VCA, 50 Hz según el modelo
Tiempo de precalentamiento	Aproximadamente 30 segundos
Control	Manual, Temporizador, DMX (2 canales)
Canales DMX	2: ventilador y volumen de niebla
Rango de intervalo (Temporizador)	10 a 300 segundos
Rango de duración (Temporizador)	10 a 255 segundos
Ajuste velocidad ventilador	1 a 100%
Ajuste volumen de niebla	1 a 100%
Fluido recomendado	Chauvet PHF o Grignard Pure
Tipo de conexión DMX	3 o 5 pines
Cable de alimentación incluido	Seetronic Powerkon IP65
Índice de protección	IP20 (uso interior únicamente)
Temperatura ambiente máxima	45 °C
Distancia de seguridad	50 cm de superficies adyacentes
Fijación	Montaje con pinza M13 y cable de seguridad
Instalación en el suelo	4 patas de goma
Garantía	Limitada, ver condiciones en el sitio web de Chauvet
Contenido del embalaje	AmHaze Stadium, cable de alimentación, manual de referencia

Preguntas frecuentes - Amhaze Stadium Chauvet

¿Qué fluido usar en el Amhaze Stadium?

Use únicamente fluido de niebla Chauvet (PHF) o Grignard Pure. El uso de otros fluidos puede dañar el aparato o causar riesgos.

¿Cómo limpiar el Amhaze Stadium?

Desconecte siempre el aparato antes de limpiarlo. No abra la carcasa. Para el exterior, use un paño seco. Nunca use disolventes.

¿Por qué mi máquina no produce niebla?

Verifique que el depósito esté lleno, que las mangueras no estén dobladas y que el precalentamiento haya terminado (aproximadamente 30 segundos). Si el problema persiste, revise el fusible o contacte al soporte.

¿Cómo rearmar el disyuntor después de un sobrecalentamiento?

Desconecte el aparato, deje enfriar 15 minutos, luego presione el botón de rearme. Vuelva a conectar y use normalmente.

¿Puedo usar el Amhaze Stadium en exteriores?

No, este aparato está diseñado solo para uso en interiores (IP20). La exposición a la lluvia o la humedad puede provocar un incendio o una descarga eléctrica.

¿Cómo ajustar la dirección DMX?

Navegue por el menú con los botones, seleccione la opción 'DMX' y ajuste la dirección de inicio de 001 a 512 usando los botones arriba/abajo.

¿Qué hacer si la boquilla de salida está demasiado caliente?

La boquilla se calienta mucho durante el funcionamiento y puede permanecer caliente varias horas después de apagar. No la toque y espere a que se enfríe completamente antes de cualquier mantenimiento.

¿Cómo instalar el aparato en altura?

Use un soporte adecuado, fíjelo con pinzas M13 y sujete un cable de seguridad. Asegúrese de que la estructura soporte el peso y respete una distancia de 50 cm de las superficies.

¿Cuáles son los parámetros del temporizador?

El intervalo (tiempo entre nieblas) se puede ajustar de 10 a 300 segundos y la duración (duración de cada niebla) de 10 a 255 segundos.

¿Dónde encontrar la versión completa del manual?

El manual de referencia está incluido en el embalaje. Para información detallada, descargue el manual completo en www.chauvetprofessional.com.

MANUAL DE USUARIO Amhaze Stadium Chauvet

La Guía de Referencia Rápida (GRR) del AmHaze Stadium contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: :www.chauvetlighting.eu/warranty-registration/

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de Seguridad

Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

• Dependiendo de la cantidad de niebla generada, todas las máquinas de niebla pueden disparar los detectores de humo.
• Vacíe el depósito antes de transportar el producto.
• Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.
• Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.
• Sustituya el fusible con uno del mismo tipo y categoría.
• No ponga en funcionamiento este producto si sospecha que la carcasa, el depósito de líquido o los cables están dañados.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

- NO abra este producto. No contiene piezas reparables por el usuario.

- No utilizar para calentar espacios.

- Nunca desconecte este producto de la alimentación tirando del cable.

- Monte este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de superficies adyacentes.

- USE un cable de seguridad cuando monte este producto en lo alto.

- NO toque la boquilla de salida de este producto. Se calienta mucho durante el funcionamiento, y puede permanecer caliente durante varias horas después de apagar el producto.

- No deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.

- Utilice solamente fluido de niebla Chauvet (PHF) o Grignard Pure.

- No añada nada el fluido.

- No beba el fluido.

- No permita que la fluido entre en contacto con la piel o los ojos.

- No conecte este producto a un atenuador o reostato.

- Conecte este producto solo a un circuito con toma de tierra y protegido.

- Use solamente las asas para mover este producto

- La temperatura ambiente máxima es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

- Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto de la alimentación mediante el interruptor o desenchufándolo durante periodos en que no se use.

- CUIDADO: Cuando traslade el producto desde ambientes de temperatura extrema (p. ej. desde un camión frío a una sala de fiestas húmeda y caliente) se puede formar condensación en la electrónica interna del producto. Para evitar que se produzca un fallo, deje que el producto se aclimate totalmente al entorno antes de conectar la alimentación.

Contacto

Fuera de EE.UU, Reino Unido, Irlanda, México o Benelux, póngase en contacto con su distribuidor para solicitar asistencia o devolver el producto. Visite www.chauvetprofessional.com para información de contacto.

Qué va Incluido

• AmHaze Stadium
• Seetronic Powerkon IP65 cable de alimentación
  • Guía de Referencia Rápida

Corriente Alterna

El producto tiene una fuente de alimentación fija y puede funcionar con una tensión de entrada de 120 VCA 60 Hz o 230 VCA 50 Hz, dependiendo del modelo en concreto.

Alimentación en Cadena

Puede enlazar hasta 13 productos AmHaze Stadium a 120 V, 22 productos a 208 V o 23 productos a 230 V. Los cables de alimentación en cadena se pueden adquirir por separado.

Enchufe CA

Conexión	Cable (EE.UU)	CABLE (EUROPA)	COLOR DEL TORNILLO
CA Cargado Negro Marrón Amarillo/Bronce
CA Neutro Blanco Azul Plata
CA Tierra	Verde/Amarillo	Verde/Amarillo	Verde

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Rearmar el Disyuntor

Este producto está equipado con un disyuntor rearmable. Si el disyuntor salta, todos los circuitos de este producto se quedarán sin alimentación.

1. Retire el cable de alimentación de la red.
2. Permita que la unidad se enfríe durante 15 minutos.
3. Después de 15 minutos, puede intentar rearmar el disyuntor pulsando el botón con el dedo.
4. Enchufe el cable de alimentación del producto en la toma de corriente y continúe utilizando según se recomienda.

Enlace DMX

El AmHaze Stadium funcionará con un controlador DMX usando una conexión serie DMX normal. Hay un Manual DMX disponible en www.chauvetprofessional.com.

Conexión DMX

El AmHaze Stadium usa una conexión de datos DMX de 3 o 5 pines para su personalidad DMX de 2 canales. Consulte el Manual de usuario para más información sobre cómo conectar y configurar el producto para el funcionamiento DMX.

Preparación para el funcionamiento

Para preparar el AmHaze Stadium para el funcionamiento:

1. Abra la caja de transporte.
2. Extraiga el depósito de líquido y quite la tapa.
3. Verifique que los dos manguitos de plástico unidos a la tapa están en su sitio y en buen estado.
4. Vierta fluido de niebla Chauvet (PHF) o Grignard Pure dentro del depósito y vuelva a taparlo.
5. Vuelva a insertar el depósito.
6. Asegúrese de que el manguito de plástico que va de la tapa al generador de humo no esté doblado.
7. Enchufe la alimentación y espere aproximadamente 30 segundos de tiempo de calentamiento.

Utilice solo fluido de niebla certificado Chauvet (PHF o HFG) o Grignard Pure. De lo contrario, podría no obtener resultados satisfactorios. Además, el líquido no certificado puede dañar el AmHaze Stadium, o causar daños a personas o animales

Cuando almacene el producto, asegúrese SIEMPRE de guardar el depósito de fluido con el tapón hacia arriba, como se ve en el diagrama de montaje del producto, antes de instalar la tapa frontal para así evitar daños en el tubo que podrían producir fugas.

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Utilice al menos dos puntos de montaje por producto. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/products.

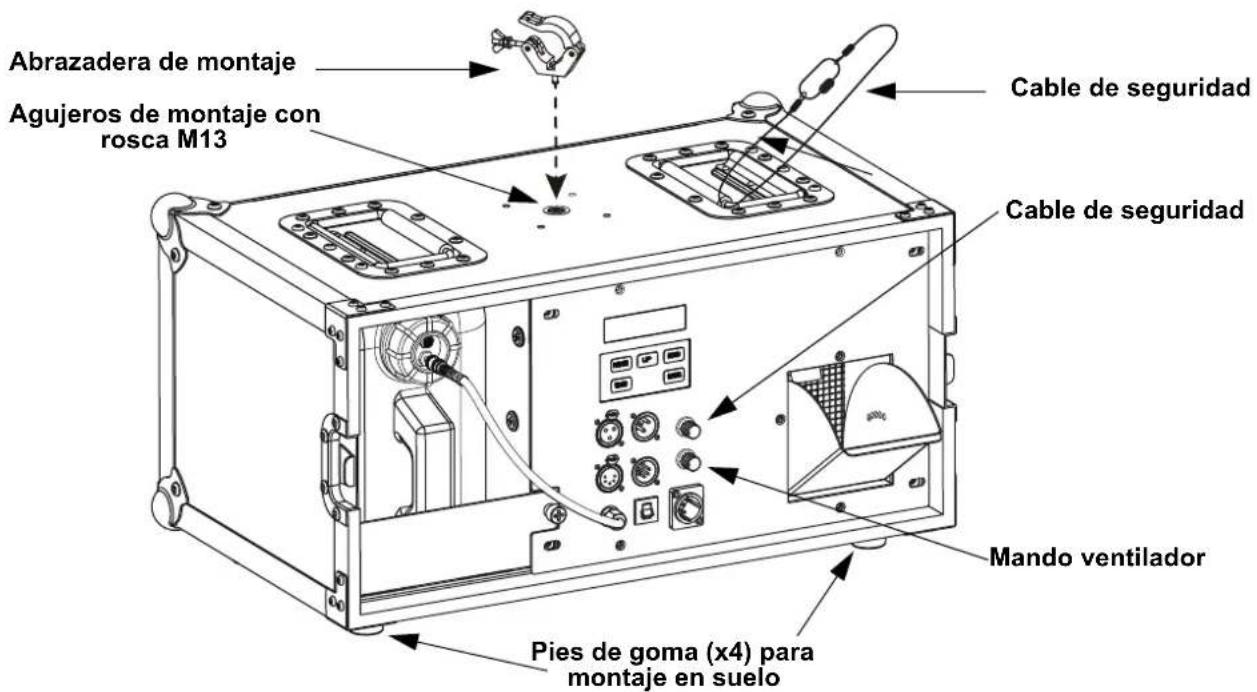

Diagrama de Montaje del Producto

Abrazadera de montaje Agujeros de montaje con rosca M13 Cable de seguridad Cable de seguridad Mando ventilador Pies de goma (x4) para montaje en suelo

Descripción del Panel de Control

BOTÓN/MANDO	FUNCIÓN
	Entra en el modo de programación
	Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función
	Inicia el funcionamiento controlado por temporizador
	Hace que salta humo temporalmente mientras el botón se mantenga pulsado.
	Controla la bomba de humo para modificar el volumen de salida
	Controla la velocidad del ventilador, 1-100%

Mapa de Menú

Consulte la página del producto AmHaze Stadium en www.chauvetprofessional.com para ver el último mapa de menu.

Nivel principal Niveles de programación Descripción
Interval Set 10-300 Seconds		Establece la cantidad de tiempo entre emisiones de niebla
Duration Set	10-255 Seconds	Establece la duración de las emisiones de niebla
DMX	001-512	Selecciona la dirección de inicio DMX

Valores DMX - 2CH

Canal	Función	Valor	Porcentaje/Configuración
1	Velocidad del ventilador	000 ⇔ 005 Sin función
		006 ⇔ 255	Velocidad del ventilador (lento a rápido)
2	Volumen de niebla	000 ⇔ 005 Sin función
		006 ⇔ 255	Velocidad del ventilador 1-100%
