Type de produit	Thermostat de radiateur connecté
Marque	TP-Link
Modèle	KE100
Alimentation	2 piles alcalines AA LR6 (1,5 V) - ne pas utiliser de piles rechargeables
Connectivité	Nécessite un hub intelligent Kasa (non inclus)
Application	Kasa Smart (iOS / Android)
Compatibilité vannes	Vanne thermostatique M30 x 1,5 (adaptateurs fournis pour autres raccords)
Dimensions	Environ 60 x 60 x 90 mm (estimation)
Poids	Environ 150 g (estimation avec piles)
Plage de température	Non spécifiée dans la notice, réglage manuel par rotation
Fonctions principales	Contrôle de température, programmation horaire, protection antigel, verrouillage enfant, mode veille
Indicateurs lumineux	LED de connexion, calendrier, chauffage, batterie
Affichage	Écran numérique (LED)
Entretien	Nettoyer avec un chiffon sec, éviter l'eau et l'humidité
Sécurité	Ne pas démonter, réparer ou modifier ; tenir à l'écart du feu et de l'eau
Température de fonctionnement	Non spécifiée, éviter environnements extrêmes
Hub requis	Oui, pour le contrôle à distance et la programmation
Garantie	Voir support TP-Link (non détaillée dans la notice)

FOIRE AUX QUESTIONS - KE100 TP-LINK

Puis-je utiliser le thermostat KE100 sans hub ?

Oui, après avoir inséré les piles, vous pouvez régler la température manuellement en tournant la vanne. Cependant, le hub Kasa est nécessaire pour les fonctions connectées (programmation, contrôle à distance).

Quel type de piles utiliser ?

Utilisez deux piles alcalines AA LR6 de 1,5 V. N'utilisez pas de piles rechargeables ou de piles AA 1,2 V.

Comment installer la vanne KE100 ?

Dévisser d'abord la vanne existante. Si le raccord est M30x1,5, vissez directement. Sinon, utilisez l'un des adaptateurs fournis. Ensuite, retirez le couvercle de la vanne en tournant dans le sens inverse des aiguilles d'une montre avec l'ouvre-couvercle fourni.

Que signifie l'affichage 'cl' sur l'écran ?

L'affichage 'cl' indique que le verrouillage enfant est activé. Pour le désactiver, consultez la notice. L'affichage alterne entre 'cl' et la température normale.

Comment réinitialiser le thermostat KE100 ?

Utilisez l'ouvre-couvercle fourni pour appuyer sur le bouton SYNC/RESET et maintenez-le enfoncé pendant 5 secondes. L'appareil restaurera les paramètres d'usine et entrera en mode d'appairage.

Que faire si l'écran affiche '81' ou '82' ?

'81' signifie qu'aucune vanne n'est détectée ou qu'elle est incompatible. '82' signifie que la vanne est bloquée. Vérifiez le montage et la compatibilité de la vanne.

Le thermostat est-il compatible avec toutes les vannes de radiateur ?

Non, il est uniquement compatible avec les vannes thermostatiques, pas les vannes manuelles. Le raccord standard est M30x1,5 ; des adaptateurs sont fournis pour d'autres tailles.

Comment activer la protection antigel ?

Lorsque l'écran affiche 'Fr' en alternance avec la température, la protection antigel est activée. Cela maintient une température minimale pour éviter le gel.

Puis programmer des horaires de chauffage ?

Oui, via l'application Kasa Smart une fois le hub connecté. Vous pouvez définir des plages horaires et des températures. La LED 'Calendrier' s'allume quand un programme est actif.

Comment nettoyer le thermostat KE100 ?

Utilisez un chiffon doux et sec. Évitez l'eau, les solvants et les produits abrasifs. Ne plongez pas l'appareil dans l'eau.

MODE D'EMPLOI KE100 TP-LINK

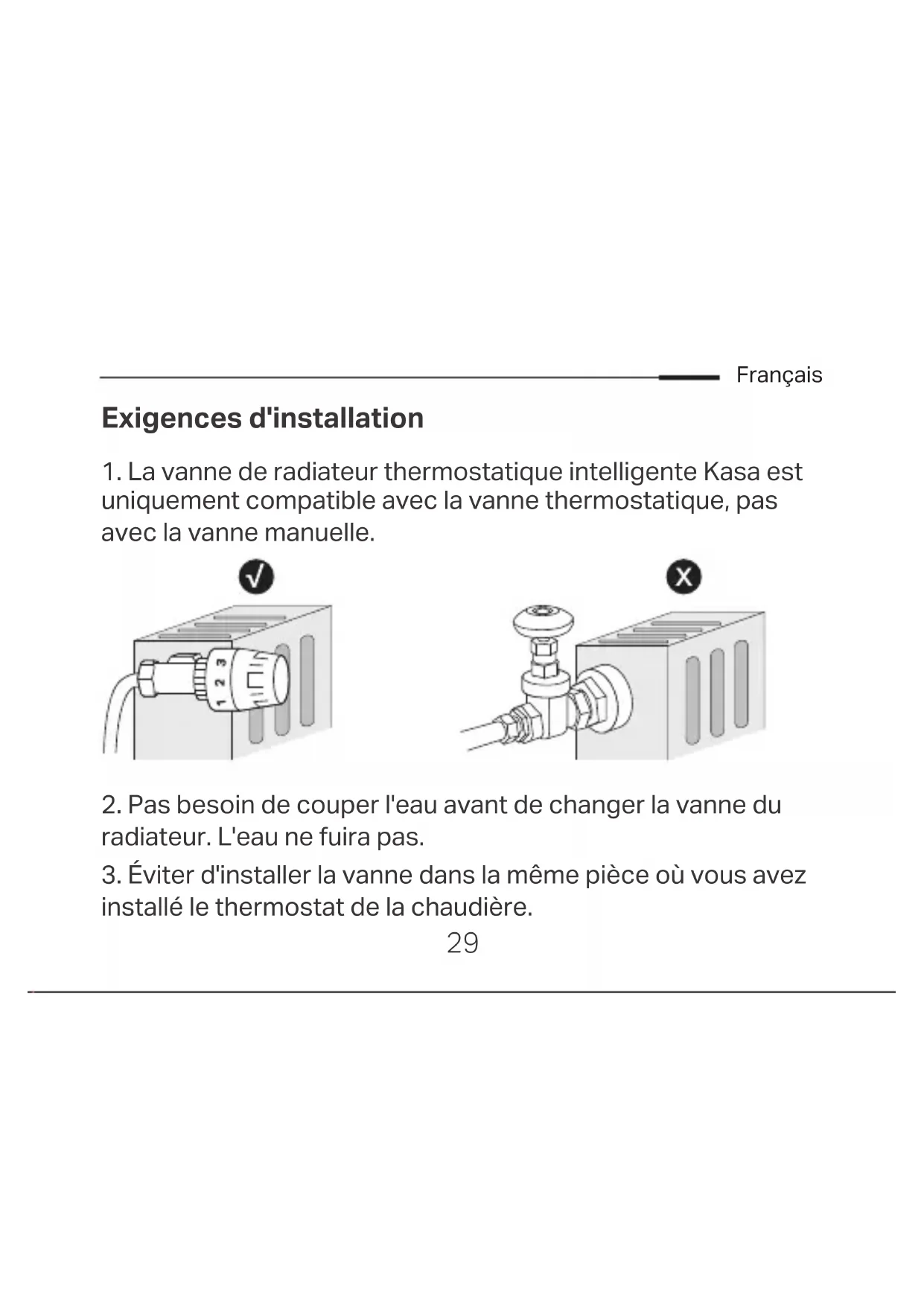

Exigences d'installation

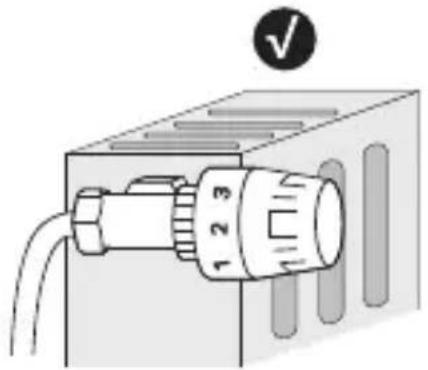

1. La vanne de radiateur thermostatique intelligente Kasa est uniquement compatible avec la vanne thermostatique, pas avec la vanne manuelle.

1. Pas besoin de couper l'eau avant de changer la vanne du radiateur. L'eau ne fuira pas.
2. Éviter d'installer la vanne dans la même pièce où vous avez installé le thermostat de la chaudière.

Installer la vanne

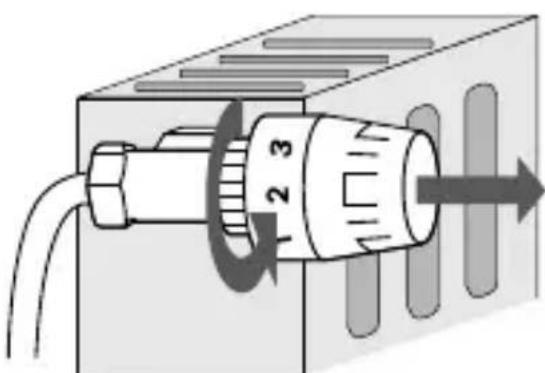

1. Dévisser la vanne existante.

1. Reportez-vous à la Figure 1 pour installer la nouvelle vanne. Le ▲ au bas de la vanne indique la position de l'affichage
2. Pour connecteur M30 x 1,5 : Visser directement le nouveau clapet.
3. Pour un connecteur autre que M30 x 1,5 : Vérifiez si l'un des adaptateurs fournis correspond au connecteur. Si aucun d'entre eux ne convient à votre connecteur, veuillez en acheter un vous-même.

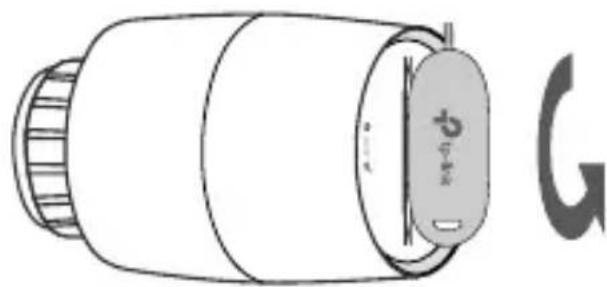

1. Retirer le couvercle de la vanne en tournant dans le sens inverse des aiguilles d'une montre à l'aide de l'ouvre-couvercle fourni.

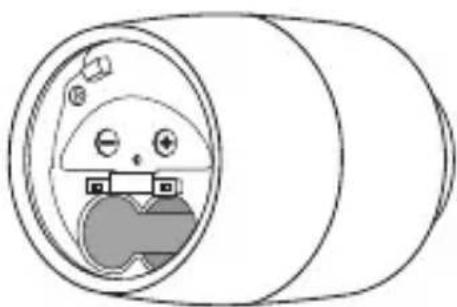

1. Ouvrir le couvercle des piles et insérer deux piles alcalines AA LR6. Assurez-vous que les bornes positive et négative sont orientées dans la bonne direction.

*N'utilisez PAS de piles rechargeables ou de piles AA 1.2 V.

Configurer la vanne

1. Hub intelligent Kasa requis. Téléchargez l'application Kasa Smart dans l'App Store ou Google Play.

1. Utiliser l'ouvre-couvercle fourni pour appuyer sur le bouton SYNC/RESET et le maintenir enfoncé pendant 5 secondes pour réinitialiser la vanne.

1. Ouvrir l'application Kasa Smart, appuyer sur + et sélectionner Thermostats Intelligents. Suivre les instructions de l'application pour terminer la configuration.

Vous n'avez pas de hub ?

Vous pouvez régler la température manuellement.

Après avoir inséré les piles, la valve est prête à l'emploi. Tournez la vanne pour régler la température.

Kato + - + 0°

Consultez les questions fréquemment posées sur https://www.tp-link.com/support/faq/3404/.

Visitez www.tp-link.com/support/ pour le support technique, les guides de l'utilisateur, les FAQ, la garantie et plus encore.

Explications des voyants

Connexion	Clignote lentement	Prêt à être appairé ; Hors ligne
	Clignote rapidement	Apparairage ; Réinitialisation de l'appareil
	Fixe Appairage	terminé
Calendrier	Fixe	Régler la température en fonction de votre emploi du temps
Chauffage	Fixe Augmenter	la température
	LED éteinte	Maintenir/diminuer la température
Batterie	Clignote Batterie	e faible
	Fixe Batterie suffisante

Explications des boutons

Bouton Opération Résultat
Bouton de contrôle	Tourner dans le sens des aiguilles d'une montre	Augmenter la température.
	Tourner dans le sens antihoraire	Baisser la température.
	Rotation sans affichage affiché	Activer l'affichage.
SYNC/RESET	Appuyer et maintenir pendant 5 secondes	Restaurer les paramètres d'usine par défaut et entrer en mode d'appairage.

	Clignotement 88 deux fois, puis clignotement	Démarrage
	Lumière mobile Calibrage
	Bascule entre cl et température normale	Verrouillage enfant activé
	Bascule entre Fr et température normale	Protection contre le gel
	Affichage de lo	Batterie faible; La valve ne peut pas fonctionner correctement
	Affichage de ff	Mode veille activé
	Affichage de 81	Aucune valve détectée ou valve non compatible
	Affichage de 82	Vanne bloquée

• Maintenir l'appareil à l'écart de l'eau, du feu, de l'humidité ou de tout environnement chaud.
• N'essayez pas de démonter, réparer ou modifier l'appareil. Si vous avez besoin de service, veuillez nous contacter.
• Ne pas utiliser l'appareil dans les zones ou les communications sans-fil sont interdites.

Mise en GARDE!

Risque d'incendie ou d'explosion si la batterie est remplacée par un type incorrect.

Mise en GARDE!

Évitez le remplacement d'une batterie par un type incorrect qui peut annuler une protection. Évitez de jeter une batterie dans le feu ou dans un four chaud, ou d'écraser ou de couper mécaniquement une batterie, ce qui peut entraîner une explosion. Ne laissez pas une batterie dans un environnement à température extrêmement élevée pouvant entraîner une explosion ou une fuite de liquide ou de gaz inflammable. Ne laissez pas une batterie soumise à une pression d'air extrêmement basse qui pourrait entraîner une explosion ou une fuite de liquide ou de gaz inflammable.

Merci de lire et suivre les informations de sécurité ci-dessus pour utiliser l'appareil. Nous ne pouvons garantir qu'aucun dommage ou incident ne se produira en cas d'utilisation impropre de l'appareil. Utiliser cet appareil avec précautions et procéder à vos risques et périls.

TP-Link par la présente déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/53/UE, 2009/125/CE, 2011/65/UE et (UE) 2015/863. La déclaration CE de conformité originelle peut être trouvée à l'adresse https://www.tp-link.com/support/ce/.
