Caractéristique	Détails
Type de produit	Multimètre numérique
Plage de mesure de tension	0-600 V AC/DC
Plage de mesure de courant	0-10 A AC/DC
Résistance	0-20 MΩ
Capacité	0-1000 µF
Fréquence	0-10 MHz
Affichage	Écran LCD rétroéclairé
Utilisation	Mesures électriques pour diagnostics et tests
Alimentation	Piles 9V
Dimensions	Environ 200 x 100 x 40 mm
Poids	Environ 400 g
Normes de sécurité	CAT II 600 V, CAT III 300 V
Entretien	Nettoyage régulier, vérification des piles
Garantie	2 ans

FOIRE AUX QUESTIONS - 1035 PeakTech

Comment changer les piles du multimètre PeakTech 1035 ?

Pour changer les piles, retirez le couvercle du compartiment à piles situé à l'arrière de l'appareil. Remplacez les piles usagées par des piles neuves de type AA en respectant la polarité indiquée.

Pourquoi mon multimètre PeakTech 1035 ne s'allume-t-il pas ?

Vérifiez d'abord si les piles sont correctement installées et si elles sont chargées. Si le problème persiste, il se peut que l'appareil ait un défaut matériel.

Comment effectuer une mesure de tension avec le PeakTech 1035 ?

Pour mesurer la tension, sélectionnez le mode de mesure 'V' (volts) sur le sélecteur. Branchez les sondes dans les ports appropriés (rouge pour le positif et noir pour le négatif) et touchez les points de mesure.

Que faire si l'affichage du multimètre est flou ?

Assurez-vous que l'écran est propre. Si le problème persiste, il se peut que l'appareil ait besoin d'être recalibré ou qu'il y ait un défaut d'affichage.

Comment tester la continuité avec le PeakTech 1035 ?

Pour tester la continuité, sélectionnez le mode de mesure 'Buzzer' sur le sélecteur. Branchez les sondes et touchez les deux extrémités du circuit. Si le circuit est continu, l'appareil émettra un bip.

Mon multimètre indique une valeur erronée, que faire ?

Vérifiez que vous utilisez le bon mode de mesure et que les sondes sont correctement connectées. Assurez-vous également que les piles sont en bon état. Si le problème persiste, envisagez de recalibrer l'appareil.

Comment réinitialiser le multimètre PeakTech 1035 ?

Pour réinitialiser l'appareil, retirez les piles, attendez quelques minutes, puis réinstallez-les. Cela peut résoudre certains problèmes de fonctionnement.

Le PeakTech 1035 peut-il mesurer des courants élevés ?

Le PeakTech 1035 a une capacité maximale de mesure de courant de 10 A. Assurez-vous de ne pas dépasser cette limite pour éviter d'endommager l'appareil.

Comment interpréter les résultats de mesure sur mon multimètre ?

Consultez le manuel d'utilisation pour comprendre les unités de mesure et les plages de valeurs. Chaque mode de mesure a ses propres spécifications que vous devez connaître pour une interprétation correcte.

MODE D'EMPLOI 1035 PeakTech

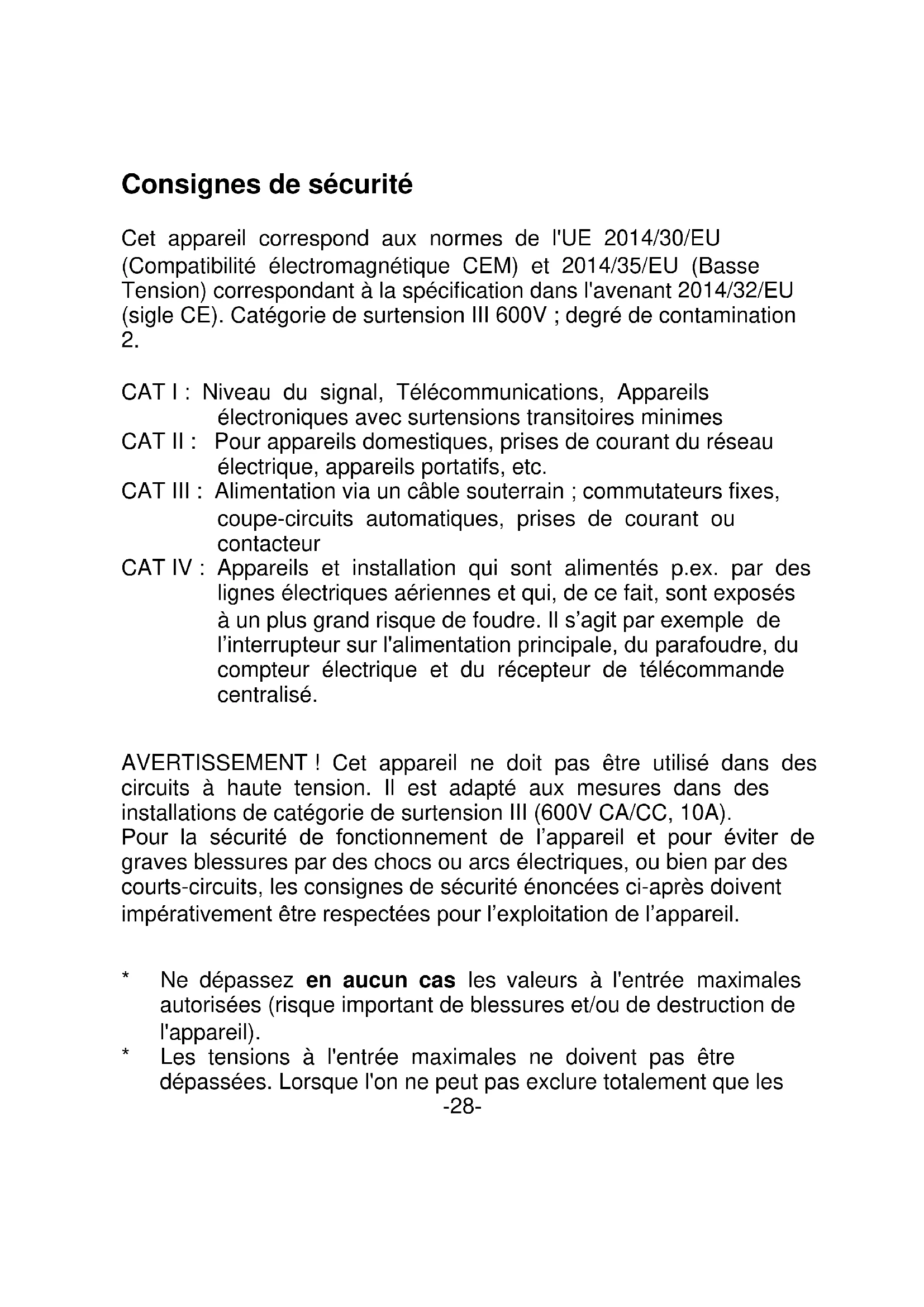

CAT I : Niveau du signal, Télécommunications, Appareils électroniques avec surtensions transitoires minimes CAT II : Pour appareils domestiques, prises de courant du réseau électrique, appareils portatifs, etc. CAT III : Alimentation via un câble souterrain ; commutateurs fixes, coupe-circuits automatiques, prises de courant ou contacteur CAT IV : Appareils et installation qui sont alimentés p.ex. par des lignes électriques aériennes et qui, de ce fait, sont exposés à un plus grand risque de foudre. Il s’agit par exemple de l’interrupteur sur l'alimentation principale, du parafoudre, du compteur électrique et du récepteur de télécommande centralisé. AVERTISSEMENT ! Cet appareil ne doit pas être utilisé dans des circuits à haute tension. Il est adapté aux mesures dans des installations de catégorie de surtension III (600V CA/CC, 10A). Pour la sécurité de fonctionnement de l’appareil et pour éviter de graves blessures par des chocs ou arcs électriques, ou bien par des courts-circuits, les consignes de sécurité énoncées ci-après doivent impérativement être respectées pour l’exploitation de l’appareil.

• Ne dépassez en aucun cas les valeurs à l'entrée maximales autorisées (risque important de blessures et/ou de destruction de l'appareil).

• Les tensions à l'entrée maximales ne doivent pas être dépassées. Lorsque l'on ne peut pas exclure totalement que les -28-pointes de tension soient dépassées sous l'influence de perturbations transitoires ou pour d'autres raisons, il faut que la tension de mesure soit pré-amortie en conséquence (10:1).

• Ne jamais utiliser l’appareil s’il n’est pas complètement fermé.

• Ne remplacez un fusible défectueux qu'avec un fusible correspondant à la puissance d'origine. Ne court-circuitez jamais un fusible ou porte-fusible.

• Avant de commuter vers une autre fonction de mesure, débranchez les fils d'essai ou la sonde de la connexion de mesure.

• Ne branchez pas de sources de tension sur les entrées mA, A et COM. En cas de non-respect il y a un danger de blessures et/ou d'endommagement du multimètre.

• Lors de mesures des résistances, n'appliquez aucune tension !

• Ne procédez à aucune mesure de l'intensité du courant dans la plage de tensions (V/).

• Avant la mise en service, vérifiez l'appareil, les fils d'essai et autres accessoires pour voir s'il n'y a pas de dommages ou des câbles et fils dénudés ou pliés. En cas de doute, ne procéder à aucune mesure.

• Ne procédez à des mesures qu'avec des vêtements secs et de préférence avec des chaussures en caoutchouc ou en vous trouvant sur un tapis isolant.

• Ne touchez pas les pointes de mesure des fils d'essai.

• Respecter impérativement les avertissements affichés sur l’appareil.

• Si les valeurs à mesurer sont inconnues, commuter sur la plage de mesure la plus élevée avant la mesure.

• Ne pas exposer l’appareil à des températures extrêmes, aux rayonnements directs du soleil, à une humidité extrême ou à des liquides.

• Éviter les fortes secousses.

• Ne pas utiliser l’appareil à proximité de forts champs magnétiques (moteurs, transformateurs, etc.)

• Ne pas tenir de fers à souder chauds à proximité immédiate de l’appareil. -29-* Avant le début de l’activité de mesure, l’appareil doit être stabilisé à température ambiante (important lors du transport d’une pièce froide vers une pièce chaude et inversement)

• Ne dépassez jamais la plage de mesure sélectionnée lors d'une mesure. Ainsi vous évitez la détérioration de l'appareil.

• Ne tournez jamais, pendant une mesure de l'intensité du courant ou de tension, le commutateur sélecteur de plages de mesure car ceci endommagerait l'appareil.

• Ne procédez à des mesures de tension au-dessus de 35V CC ou 25V CA qu’en conformité avec les dispositions de sécurité applicables. Avec des tensions plus élevées, des chocs électriques particulièrement dangereux peuvent se produire.

• Remplacez la pile dès que le témoin de pile « BAT » s'allume. Une puissance de pile insuffisante peut entraîner des résultats de mesure imprécis. Des chocs électriques et dommages corporels peuvent s'en suivre.

• Si l’appareil n’est pas utilisé pendant une période prolongée, retirer la pile du compartiment à piles.

• Nettoyer régulièrement le boîtier avec un chiffon humide et un détergent non agressif. Ne pas utiliser de produit à récurer corrosif.

• Le multimètre est adapté exclusivement à des utilisations en intérieur.

• Éviter toute proximité avec des matières explosives et inflammables.

• L’ouverture de l’appareil ainsi que les travaux de maintenance et de réparation ne doivent être effectués que par des techniciens SAV qualifiés.

• Ne pas poser l’appareil avec la face avant sur l’établi ou le plan de travail afin de ne pas endommager les éléments de commande.

• Ne procéder à aucune modification technique sur l’appareil.

• Les appareils de mesure ne doivent pas être maniés par des enfants ! Nettoyage de l’appareil Ne nettoyer l’appareil qu’avec un chiffon humide qui ne peluche pas. -30-Utiliser uniquement des produits nettoyants courants. Lors du nettoyage, veiller impérativement à ce qu’aucun liquide ne pénètre l'appareil. Cela pourrait entraîner un court-circuit et la destruction de l’appareil.

Cet appareil est un multimètre compact, incassable, alimenté par pile, portatif à 3 chiffres ½, permettant de mesurer les tensions continues et alternatives, le courant continu, les résistances et les diodes. Le Dual-Slope A/D-Converter utilise la technologie CMOS pour la méthode de zéro automatique, le choix de la polarité et le contrôle du dépassement. Il dispose d’une protection intégrale contre les surcharges.

• un commutateur rotatif à 20 positions, simple à actionner, pour choisir la fonction et la plage.

• affichage automatique du dépassement avec le "OL"

• contrôle des diodes avec un courant d'essai de 1 mA

• fonction test de la pile ATTENTION ! Remarque sur l’utilisation des notices de sécurité jointes, conformément à la norme CEI / EN 61010-031:2008 : Les mesures dans la plage de catégorie de surtension CAT I ou CAT II peuvent être effectuées avec des câbles de contrôle sans capuchons protecteurs avec une pointe d'essai métallique touchable de 18mm de long maximum, tandis que les mesures dans la plage de la catégorie de surtension CAT III ou CAT IV ne permettent que l’utilisation de câbles de contrôle avec des capuchons de protection, -31-et portant l’indication CAT III/CAT IV avec une partie conductrice touchable des pointes d’essai de 4 mm de long maximum.

3. Caractéristiques techniques

Précisions mesurées à 23° C ± 5° C, avec une humidité relative de l’air de 75 % Tension continue Plage Précision Résolution 200 mV ± 0,5 % + 2 chiffres 100 µV 2 000 mV 1 mV 20 V 10 mV 200 V 100 mV 600 V 1 V Sensibilité : > 1 MΩ dans toutes les plages Protection contre les surcharges : 600 V CC ou ACeff dans toutes les plages dans la plage 200 mV 220 Veff Tension alternative Plage Précision Résolution 200 V ± 1,2 % + 10 chiffres 100 mV 600 V 1 V Sensibilité : > 1 MΩ dans toutes les plages Gamme des fréquences : 45 Hz à 450 Hz Protection contre les surcharges : 600 V CC ou ACeff dans toutes les plages Affichage max. : moyenne (valeur effective ou onde sinusoïdale)

-32-Courant continu Plage Précision Résolution 2000 µA ± 1,0% + 2 chiffres 1 µA 20 mA 10 µA 200 mA ± 1,2% + 2 chiffres 100 µA 10 A ± 2,0% + 2 chiffres 10 mA Protection contre les surcharges : plages µA/mA : fusible 0,2A/600V plages 10A : fusible 10 A/600V Courant à l'entrée : 10 A max. Résistance Plage Précision Résolution 200 Ω ± 0,8 % + 2 chiffres

2000 Ω 1 Ω 20 kΩ 10 Ω 200 kΩ 100 Ω 2000 kΩ ± 1,0 % + 2 chiffres 1 kΩ Tension à vide : sous 2,8 V Protection contre les surcharges : 220 V eff dans tous les secteurs (max. 15 s) Vérification des diodes Plage Description Conditions du test

L’affichage indique approximativement la tension à l’état passant de la diode Courant d’essai 1 mA

tension de blocage 2,8

-33-4. Données générales Affichage affichage LCD 27 mm, 3 chiffres ½ (affichage maxi 1999) avec indication automatique de la polarité) Contrôle de dépassement chiffre "OL" seul à l’affichage Tension autorisée entre V/Ω et la masse 600 V max. Séquence de mesure env. 2 à 3 fois par seconde Température pour la précision indiquée 23° C ± 5° C Température de service 0° C à 50° C (32° F...122° F) Plage température de stockage -20° C à 60° C (-4° F...140° F) Alimentation en tension 1 pile 9 V (NEDA 1604, 6F22 ou de même spécification) Affichage de l’état de la pile "BAT" ou "LO BAT" s’affiche Dimensions (LxHxP) 70 x 150 x 50 mm étui inclus Poids 260 g, étui inclus Accessoires pochette, câbles de contrôle, pile et notice

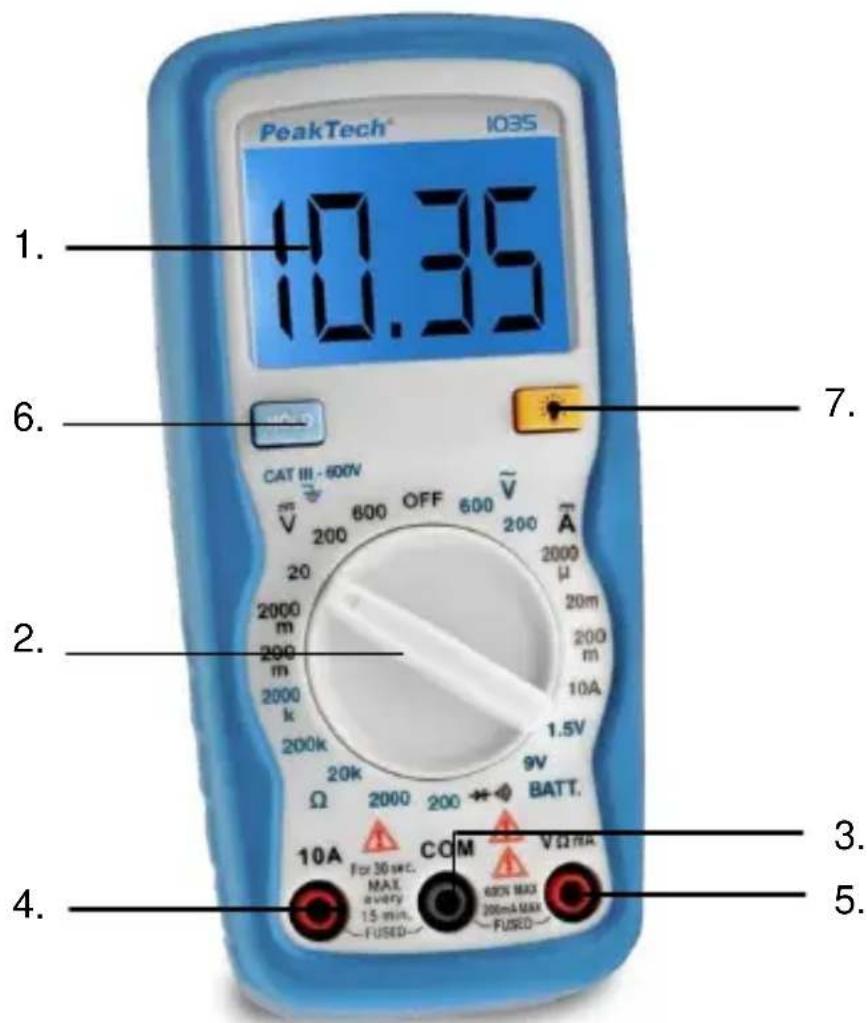

-34-5. Utilisation 5.1. Eléments de commande et connexions

2. Commutateur de fonction/plage

3. Prise d’entrée COM

4. Prise d’entrée 10 A

5. Prise d’entrée V/Ω/mA

7.5.2. Préparatifs pour le mode de mesure

1. Avant la mesure, vérifiez la pile 9 V en allumant l’appareil. Si la

pile est déchargée, " BAT" s’affiche à gauche. La pile doit être remplacée, voir le chapitre 6 « Maintenance ».

2. Le triangle d’avertissement à côté des prises d’entrée vous

avertit que la tension de mesure ou le courant de mesure ne doit pas dépasser la valeur indiquée pour la protection du circuit interne.

3. Le sélecteur de fonction doit être réglé avant la mesure sur la

plage souhaitée. 5.3. Mesures de la tension continue CC V

1. Reliez le câble de contrôle noir à la prise COM et le câble de

contrôle rouge à la prise V/Ω/-mA.

2. Réglez le sélecteur de fonction sur la plage V CC souhaitée. La

polarité du câble de contrôle rouge s'affiche avec la tension mesurée. ATTENTION !

1. Si la valeur de tension à mesurer est inconnue, commencez

avec la plage la plus élevée et recommutez ensuite à chaque fois sur la plage inférieure.

2. Si seul le chiffre "OL" s'affiche, la valeur de mesure est

supérieure à la plage et le sélecteur de fonction doit être réglé sur une plage plus élevée.

3. Prudence ! Ne réglez pas plus de 600 V sur l‘entrée. Un

affichage est possible avec une tension plus élevée, mais l'appareil risque d’être détruit.

4. Soyez très prudent lors de la mesure des tensions élevées, afin

d’éviter tout contact avec une haute tension

1. Reliez le câble de contrôle noir à l’entrée COM et le câble de

contrôle rouge à l’entrée V/Ω/-mA.

2. Réglez le sélectionneur de fonction sur la plage V CA

souhaitée et placez les pointes d’essai sur la source de tension à mesurer. ATTENTION !

1. Si la valeur de tension à mesurer est inconnue, commencez

avec la plage la plus élevée et recommutez ensuite à chaque fois sur la plage inférieure.

2. Prudence ! Ne réglez pas plus de 600 Veff sur l‘entrée. Un

affichage est possible avec une tension plus élevée, mais l'appareil risque d’être détruit.

3. Soyez très prudent lors de la mesure des tensions élevées, afin

d’éviter tout contact avec une haute tension 5.5. Mesures de courant continu CC A

1. Reliez le câble de contrôle noir à l’entrée COM et le câble de

contrôle rouge à l’entrée V/Ω/-mA pour des mesures maximales de 200 mA. Pour des mesures jusqu'à 10 A, reliez le câble de contrôle rouge à l’entrée 10 A.

2. Avec le sélecteur de fonction, sélectionnez la plage CCA

souhaitée et reliez les câbles de contrôle en série au circuit à mesurer. Eviter tout contact corporel avec les parties conductrices de tension. La polarité du câble de contrôle rouge s'affiche avec l’intensité mesurée à l’affichage LCD. ATTENTION !

1. Si la valeur d’intensité à mesurer est inconnue, commencez

avec la plage la plus élevée et recommutez ensuite à chaque fois sur la plage inférieure. -37-2. Si seul le chiffre "OL" s'affiche, la valeur de mesure est supérieure à la plage et le sélecteur de fonction doit être réglé sur une plage plus élevée.

3. Prudence ! Le courant maximal à mesurer est 200 mA ou

10 A, en fonction de la prise utilisée. Les courants dépassant cette valeur détruisent le fusible qui doit alors être remplacé. Ne remplacez un fusible défectueux qu'avec un fusible correspondant à la puissance d'origine. 5.6. Mesures des résistances ATTENTION ! N'effectuez les mesures de résistances que sur des circuits ou composants hors tension et déchargez tous les condensateurs se trouvant dans le circuit.

1. Reliez le câble de contrôle rouge à l’entrée V/Ω/-mA et le câble

de contrôle noir à l’entrée COM de l’appareil. (Attention ! La polarité du câble de contrôle rouge est « + »).

2. Réglez le sélecteur de fonction sur la plage de résistance

souhaitée et reliez les câbles de contrôle à la résistance à mesurer. ATTENTION !

1. Si la valeur de la résistance mesurée est supérieure à la plage

de mesure choisie, le dépassement s’affiche "OL". Sélectionnez alors une plage supérieure.

2. Lors de la mesure de résistances supérieures à 1 MΩ,

l‘affichage de la valeur de mesure se stabilise au bout de plusieurs secondes. Ceci est normal et ne constitue pas un défaut de l’appareil.

3. Si l’entrée n’est pas reliée (circuit ouvert), "OL" s’affiche pour

indiquer le dépassement.

-38-5.7. Contrôle du fonctionnement des diodes

1. Reliez le câble de contrôle rouge à l’entrée V/Ω/-mA et le câble

de contrôle noir à l’entrée COM de l’appareil. (La polarité du câble de contrôle rouge est « + »).

2. Tournez le sélecteur de fonction sur la position .

3. Mettre la diode à contrôler hors tension et relier les câbles de

contrôle via la diode (câble rouge côté anode, câble noir côté cathode). ATTENTION !

1. Les contrôles des diodes doivent s’effectuer sur les

composants hors tension.

2. Si l’entrée n’est pas reliée (circuit ouvert), "OL" s’affiche pour

indiquer le dépassement.

3. Un courant de 1 mA traverse le composant à contrôler.

4. L’affichage indique la chute de tension de passage en mV et le

dépassement si la diode est commutée dans la direction du blocage. 5.8. Fonction test de la pile Cette fonction permet de contrôler les piles ou accus sous charge sous la forme d’une résistance, ce qui permet une évaluation plus exacte de la performance de la pile qu'avec un contrôle pur de la tension. Cette fonction de mesure n’est pas adaptée au contrôle des piles boutons, car celles-ci ne sont pas conçues pour les charges élevées. Plages de charge 1,5 V/13,4 pour piles AAA/UM4 & AA/UM3 9 V/1,4 k pour piles 9 V (NEDA 1604, 6F22, 006P) Attention ! En cas de mauvaise manipulation, les piles et accus peuvent conduire par un court-circuit du pôle de pile à l’apparition d’étincelles et même à l‘explosion de la pile. Ne court-circuitez jamais les pôles avec des objets métalliques. -39-1. Insérez le câble de contrôle noir dans la prise d’entrée « COM » et le câble de contrôle rouge dans la prise d’entrée « V//mA ».

2. Placez le commutateur rotatif sur la plage de test de pile 1,5V

ou 9 V, en fonction de la tension nominale de la pile à tester.

3. Reliez les deux pointes d'essai avec la pile à mesurer.

Avant de remplacer la pile ou le fusible, débranchez toujours tous les câbles de contrôle de l’appareil et coupez l’appareil. 6.1. Remplacement de la pile Constatez l’état de la pile comme décrit au début. Si la pile doit être remplacée, ouvrez l’appareil au dos, retirez l’ancienne pile et insérez une nouvelle pile du même type. Eliminez les piles usées de façon réglementaire. Les piles usées constituent des déchets spéciaux et doivent être déposées dans des containers prévus à cet effet. Ne jamais utiliser l’appareil s’il n’est pas complètement fermé. 6.2. Consignes prescrites par la loi pour l’élimination des piles De nombreux appareils sont fournis avec des piles, par exemple pour le fonctionnement de télécommandes. Les appareils eux-mêmes peuvent contenir des piles ou des accumulateurs. En tant qu’importateur en relation avec la commercialisation de ces piles ou accumulateurs, l’ordonnance allemande sur les piles nous oblige à informer nos clients des éléments suivants : L’élimination des piles usées dans les ordures ménagères est strictement interdite. Veuillez les éliminer, comme la loi l’exige, dans un point de collecte communale ou gratuitement dans un commerce local. -40-Les piles que nous fournissons peuvent nous être remises, sans frais, à l’adresse indiquée à la dernière page ou renvoyées par la poste en affranchissant le courrier comme il se doit.
