Marke	PeakTech
Modell	1035
Typ	Digitalmultimeter
Anzeige	LCD 27 mm, 3 ½ Stellen (max 1999)
Abmessungen (BxHxT)	70 x 150 x 50 mm (mit Etui)
Gewicht	260 g (mit Etui)
Stromversorgung	1 9V-Blockbatterie (NEDA 1604, 6F22)
Messfunktionen	Gleich-/Wechselspannung, Gleichstrom, Widerstand, Diodentest, Batterietest
Gleichspannungsbereiche	200 mV, 2000 mV, 20 V, 200 V, 600 V
Wechselspannungsbereiche	200 V, 600 V
Gleichstrombereiche	2000 µA, 20 mA, 200 mA, 10 A
Widerstandsbereiche	200 Ω, 2000 Ω, 20 kΩ, 200 kΩ, 2000 kΩ
Überspannungskategorie	CAT III 600 V
Verschmutzungsgrad	2
Sonderfunktionen	Data Hold, Hintergrundbeleuchtung, Batterietest
Überlastschutz	Sicherungen 0,2 A/600 V (µA/mA) und 10 A/600 V (10 A)
Wartung	Reinigung mit einem feuchten, fusselfreien Tuch
Reparierbarkeit	Reparatur nur durch qualifizierten Kundendiensttechniker
Mitgeliefertes Zubehör	Etui, Messleitungen, Batterie, Bedienungsanleitung
Betriebstemperatur	0 °C bis 50 °C
Lagertemperatur	-20 °C bis 60 °C

Häufig gestellte Fragen - 1035 PeakTech

Wie misst man Gleichspannung?

Schließen Sie das schwarze Kabel an die COM-Buchse und das rote Kabel an die V/Ω/mA-Buchse an. Stellen Sie den Drehschalter auf den gewünschten Gleichspannungsbereich. Setzen Sie die Prüfspitzen an die Quelle. Ist der Wert unbekannt, beginnen Sie mit dem höchsten Bereich. Überschreiten Sie nicht 600 V.

Wie misst man Wechselspannung?

Schließen Sie das schwarze Kabel an COM und das rote Kabel an V/Ω/mA an. Stellen Sie den Drehschalter auf den Wechselspannungsbereich. Messen Sie die Quelle. Die Genauigkeit beträgt ±1,2 % + 10 Stellen bei 200 V und 600 V.

Wie misst man Gleichstrom?

Für Ströme bis 200 mA verwenden Sie die V/Ω/mA-Buchse. Für bis zu 10 A verwenden Sie die 10 A-Buchse. Stellen Sie den Drehschalter auf den Gleichstrombereich. Schalten Sie die Leitungen in Reihe zum Stromkreis. Achten Sie auf die Sicherung: 0,2 A/600 V für µA/mA, 10 A/600 V für 10 A.

Wie misst man einen Widerstand?

Stellen Sie sicher, dass der Stromkreis spannungsfrei und entladen ist. Schließen Sie das rote Kabel an V/Ω/mA und das schwarze an COM an. Stellen Sie den Drehschalter auf den Ω-Bereich. Übersteigt der Widerstand den Bereich, wird 'OL' angezeigt. Die Leerlaufspannung beträgt etwa 2,8 V.

Wie testet man eine Diode?

Schalten Sie die Diode spannungsfrei. Schließen Sie das rote Kabel an V/Ω/mA (Anode) und das schwarze an COM (Kathode) an. Stellen Sie den Drehschalter auf die Diodenposition. Das Display zeigt den Spannungsabfall in mV an (etwa 1 mA Teststrom). Bei umgekehrter Polarität wird 'OL' angezeigt.

Wie verwendet man die Batterietestfunktion?

Stecken Sie das schwarze Kabel in COM und das rote in V/Ω/mA. Stellen Sie den Drehschalter je nach Batterie auf 1,5 V oder 9 V. Verbinden Sie die Spitzen mit den Batteriepolen. Die Messung erfolgt unter Last (13,4 Ω für 1,5 V, 1,4 kΩ für 9 V). Nicht geeignet für Knopfbatterien.

Wie tauscht man die Batterie aus?

Trennen Sie alle Kabel und schalten Sie das Gerät aus. Öffnen Sie das Batteriefach auf der Rückseite, entnehmen Sie die alte Batterie und setzen Sie eine neue 9V-Blockbatterie (NEDA 1604, 6F22) ein. Verwenden Sie das Gerät niemals, wenn es nicht vollständig geschlossen ist.

Wie tauscht man die Sicherung aus?

Trennen Sie die Kabel und schalten Sie aus. Öffnen Sie das Gehäuse. Ersetzen Sie die defekte Sicherung durch eine identische Sicherung: 0,2 A/600 V für die µA/mA-Bereiche oder 10 A/600 V für den 10 A-Bereich. Führen Sie niemals einen Kurzschluss durch.

Was bedeutet die Anzeige "OL"?

„OL“ (Overload) zeigt an, dass der Messwert den eingestellten Bereich überschreitet. Wechseln Sie zu einem höheren Bereich. Dies kann auch auftreten, wenn der Stromkreis offen ist (Widerstand) oder die Diode in Sperrrichtung gepolt ist.

Was tun, wenn die Anzeige "BAT" erscheint?

Das Symbol „BAT“ bedeutet, dass die Batterie schwach ist. Ersetzen Sie sie sofort durch eine neue, um ungenaue Messungen und Stromschlagrisiken zu vermeiden. Befolgen Sie die Vorgehensweise zum Batteriewechsel.

BEDIENUNGSANLEITUNG 1035 PeakTech

Prüf- und Messtechnik

Spitzentechnologie, die überzeugt

LTS / DIV SEC / DIV TRIG MENU 600 300 600 300 33.600 24V 135 504.0 CH 2 100S EXT T 300V CAT II Painh Tech IC-102

PeakTech® 1035

Bedienungsanleitung /

Operation Manual /

Mode d'emploi /

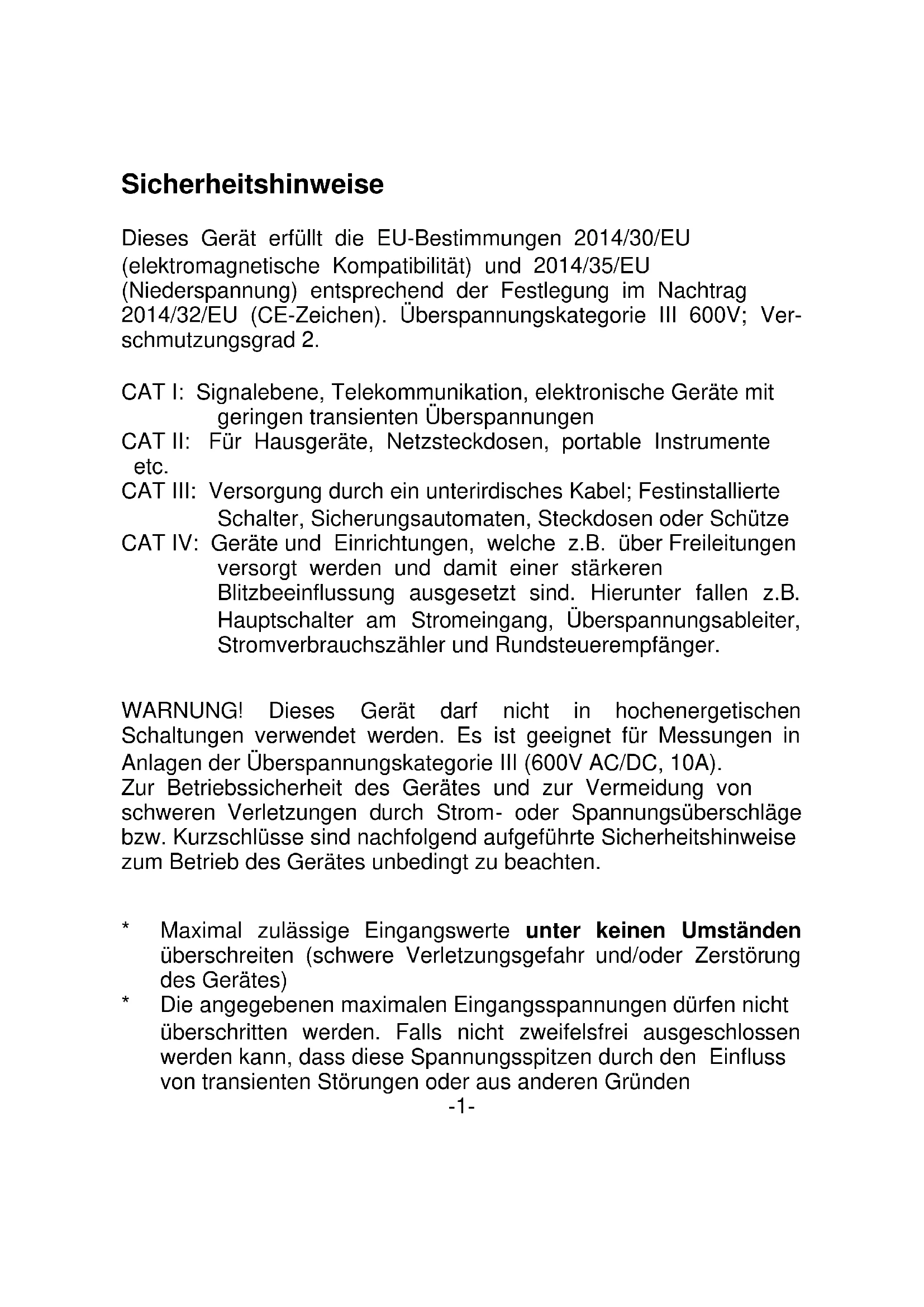

Dieses Gerät erfüllt die EU-Bestimmungen 2014/30/EU (elektromagnetische Kompatibilität) und 2014/35/EU (Niederspannung) entsprechend der Festlegung im Nachtrag 2014/32/EU (CE-Zeichen). Überspannungskategorie III 600V; Verschmutzungsgrad 2.

CAT I: Signalebene, Telekommunikation, elektronische Geräte mit geringen transienten Überspannungen
CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente etc.
CAT III: Versorgung durch ein unterirdisches Kabel; Festinstallierte Schalter, Sicherungsautomaten, Steckdosen oder Schütze
CAT IV: Geräte und Einrichtungen, welche z.B. über Freileitungen versorgt werden und damit einer stärkeren Blitzbeeinflussung ausgesetzt sind. Hierunter fallen z.B. Hauptschalter am Stromeingang, Überspannungsableiter, Stromverbrauchszähler und Rundsteuerempfänger.

WARNUNG! Dieses Gerät darf nicht in hochenergetischen Schaltungen verwendet werden. Es ist geeignet für Messungen in Anlagen der Überspannungskategorie III (600V AC/DC, 10A).

Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten.

* Maximal zulässige Eingangswerte unter keinen Umständen überschreiten (schwere Verletzungsgefahr und/oder Zerstörung des Gerätes)
* Die angegebenen maximalen Eingangsspannungen dürfen nicht überschritten werden. Falls nicht zweifelsfrei ausgeschlossen werden kann, dass diese Spannungsspitzen durch den Einfluss von transienten Störungen oder aus anderen Gründen

überschritten werden muss die Messspannung entsprechend (10:1) vorgedämpft werden.

* Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist.

* Defekte Sicherungen nur mit einer dem Originalwert entsprechenden Sicherung ersetzen. Sicherung oder Sicherungshalter niemals kurzschließen.

* Vor dem Umschalten auf eine andere Messfunktion Prüfleitungen oder Tastkopf von der Messschaltung abkoppeln.

* Keine Spannungsquellen über die mA, A – und COM-Eingänge anlegen. Bei Nichtbeachtung droht Verletzungsgefahr und/oder die Gefahr der Beschädigung des Multimeters.

* Bei der Widerstandsmessungen keine Spannungen anlegen!

* Keine Strommessungen im Spannungsbereich (V/Ω) vornehmen.

* Gerät, Prüfleitungen und sonstiges Zubehör vor Inbetriebnahme auf eventuelle Schäden bzw. blanke oder geknickte Kabel und Drähte überprüfen. Im Zweifelsfalle keine Messungen vornehmen.

* Messarbeiten nur in trockener Kleidung und vorzugsweise in Gummischuhen bzw. auf einer Isoliermatte durchführen.

* Messspitzen der Prüfleitungen nicht berühren.

* Warnhinweise am Gerät unbedingt beachten.

* Bei unbekannten Messgrößen vor der Messung auf den höchsten Messbereich umschalten.

* Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen.

* Starke Erschütterung vermeiden.

* Gerät nicht in der Nähe starker magnetischer Felder (Motoren, Transformatoren usw.) betreiben.

* Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes fernhalten.

* Vor Aufnahme des Messbetriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert sein (wichtig beim Transport von kalten in warme Räume und umgekehrt)

* Überschreiten Sie bei keiner Messung den eingestellten Messbereich. Sie vermeiden so Beschädigungen des Gerätes.

* Drehen Sie während einer Strom- oder Spannungsmessung niemals am Messbereichswahlschalter, da hierdurch das Gerät beschädigt wird.
* Messungen von Spannungen über 35V DC oder 25V AC nur in Übereinstimmung mit den relevanten Sicherheitsbestimmungen vornehmen. Bei höheren Spannungen können besonders gefährliche Stromschläge auftreten.
* Ersetzen Sie die Batterie, sobald das Batteriesymbol „BAT“ aufleuchtet. Mangelnde Batterieleistung kann unpräzise Messergebnisse hervorrufen. Stromschläge und körperliche Schäden können die Folge sein.
* Sollten Sie das Gerät für einen längeren Zeitraum nicht benutzen, entnehmen Sie die Batterie aus dem Batteriefach.
* Säubern Sie das Gehäuse regelmäßig mit einem feuchten Stofftuch und einem milden Reinigungsmittel. Benutzen Sie keine ätzenden Scheuermittel.
* Das Multimeter ist ausschließlich für Innenanwendungen geeignet.
* Vermeiden Sie jegliche Nähe zu explosiven und entflammbaren Stoffen.
* Öffnen des Gerätes und Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten Service-Technikern durchgeführt werden.
* Gerät nicht mit der Vorderseite auf die Werkbank oder Arbeitsfläche legen, um Beschädigung der Bedienelemente zu vermeiden.
* Keine technischen Veränderungen am Gerät vornehmen.
* -Messgeräte gehören nicht in Kinderhände-

Reinigung des Gerätes

Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur handelsübliche Spülmittel verwenden. Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in das Innere des Gerätes gelangt. Dies könnte zu einem Kurzschluss und zur Zerstörung des Gerätes führen.

1. Einführung

Dieses Gerät ist ein kompaktes, unverwüstliches, batteriebetriebenes tragbares 3 ½-stelliges Multimeter zum Messen von Gleich- und Wechselspannung, Gleichstrom, Widerständen und Dioden. Der Dual-Slope A/D-Converter verwendet CMOS-Technologie für automatischen Nullabgleich, Polaritätswahl und Überlaufanzeige. Voller Überlastschutz ist vorhanden.

2. Eigenschaften

* große 27 mm LCD-Anzeige
* ein einfach zu betätigender Drehschalter mit 20 Stellungen zur Funktions- und Bereichswahl.
* Automatische Überlaufanzeige durch Ziffer "OL"
* Hintergrundbeleuchtung
* Diodenprüfung mit 1 mA Teststrom
* Hold-Funktion
* Batterietest-Funktion

ACHTUNG!

Hinweis zur Benutzung der beiliegenden

Sicherheitsprüfleitungen	entsprechend	der	Norm
IEC / EN 61010-031:2008:

Messungen im Bereich der Überspannungskategorie CAT I oder CAT II können mit Prüfleitungen ohne Schutzkappen mit einer bis zu 18mm langen, berührbaren und metallischen Prüfspitze durchgeführt werden, während bei Messungen im Bereich der Überspannungskategorie CAT III oder CAT IV nur Prüfleitungen mit aufgesetzten Schutzkappen, bedruckt mit CAT III/CAT IV, einzusetzen sind und somit der berührbare und leitfähige Teil der Prüfspitzen nur noch max. 4 mm lang ist.

3. Technische Daten

Genauigkeiten gemessen bei 23° C ± 5° C, unter 75 % relative Luftfeuchte

Gleichspannung

Bereich	Genauigkeit	Auflösung
200 mV	± 0.5 % + 2 Stellen	100 μV
2000 mV		1 mV
20 V		10 mV
200 V		100 mV
600 V		1 V

Empfindlichkeit: > 1 MΩ in allen Bereichen

Überlastschutz: 600 V DC oder ACeff in allen Bereichen

im 200 mV Bereich 220 Veff

Wechselspannung

Bereich	Genauigkeit	Auflösung
200 V	± 1.2 % + 10 Stellen	100 mV
600 V		1 V

Empfindlichkeit: > 1 MΩ in allen Bereichen

Frequenzbereich: 45 Hz bis 450 Hz

Überlastschutz: 600 V DC oder AC eff in allen Bereichen

Anzeige: Durchschnitt (Effektivwert oder Sinuswelle)

Gleichstrom

Bereich	Genauigkeit	Auflösung
2000 μA	± 1,0% + 2 Stellen	1 μA
20 mA		10 μA
200 mA	± 1,2% + 2 Stellen	100 μA
10 A	± 2,0% + 2 Stellen	10 mA

Uberlastschutz: μA/mA-Bereiche: 0,2A/600V- Sicherung

10A-Bereiche: 10 A/600V-Sicherung

Eingangsstrom: 10 A max.

Widerstand

Bereich	Genauigkeit	Auflösung
200 Ω	± 0.8 % + 2 Stellen	0.1 Ω
2000 Ω		1 Ω
20 kΩ		10 Ω
200 kΩ		100 Ω
2000 kΩ	± 1,0 % + 2 Stellen	1 kΩ

Leerlaufspannung: unter 2,8 V
Überlastschutz: 220 V _eff in allen Bereichen (max. 15 sec.)

Diodentest

Bereich	Beschreibung	Testbedingungen
	Anzeige zeigt unge-fähr die Durchlass-spannung der Diode	Prüfstrom 1 mA = Sperrspannung 2,8

4. Allgemeine Daten

Anzeige 27 mm LCD-Anzeige, 3 ½-stellig (max.

Anzeige 1999) mit automatischer Polaritätsanzeige)

Überlaufanzeige Ziffer "OL" allein im Display

zulässige Spannung

zwischen V/Ω und Masse 600 V max.

Messfolge ca. 2 - 3 mal pro Sekunde

Temperatur für ange-

gebene Genauigkeit 23°C ± 5°C

Betriebstemperaturbereich 0°C...50°C (32°F...122°F)

Lagertemperatur-

bereich -20^ C... 60^ C ( -4^ F... 140^ F)

Spannungsversorgung 1 x 9 V Batterie (NEDA 1604, 6F22 oder gleichwertige)

Batteriezustandsanzeige "BAT" oder "LO BAT" erscheint in der Anzeige

Abmessungen (BxHxT) 70 x 150 x 50 mm inkl. Holster

Gewicht 260 g inkl. Holster

Zubehör Tasche, Prüfleitungen, Batterie und Bedienungsanleitung

5. Bedienung

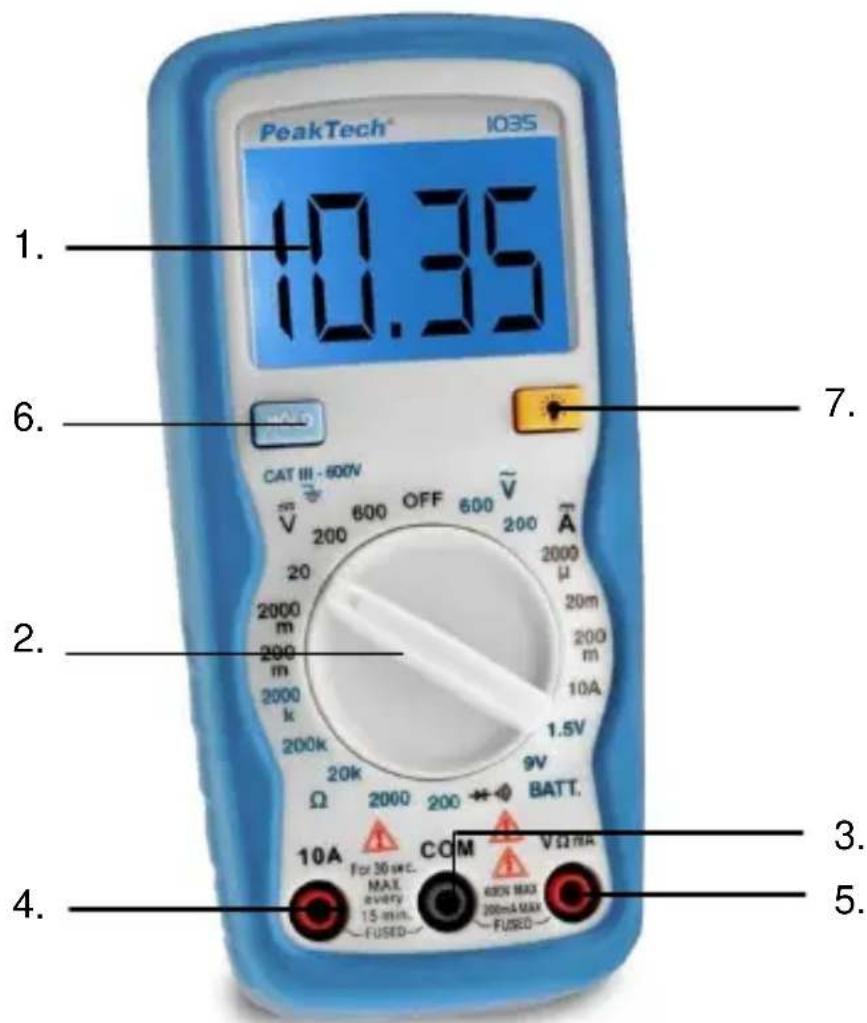

5.1. Bedienelemente und Anschlüsse

PeakTech® 1035 10.35 6. CAT III -600V 200 600 OFF 600 V 200 μA 2000 m 2000 m 2000 k 200k Ω 20k 9V BATT. 10A For 30 sec. MAX every 15 min. COM VΩ/RA 60N MAX 200mA MAX FUSED FUSED 4. 3. 5.

1. LCD-Anzeige
2. Funktions-/Bereichswahlschalter
3. COM-Eingangsbuchse
4. 10 A-Eingangsbuchse
5. V/Ω/mA-Eingangsbuchse
6. Data-Hold
7. Hintergrundbeleuchtung

5.2. Vorbereitungen zum Messbetrieb

1. Prüfen Sie vor der Messung die 9 V-Batterie, indem Sie das Gerät einschalten. Ist die Batterie schwach, erscheint "BAT" links im Display. Die Batterie muss ausgetauscht werden, hierzu siehe Abschnitt 6 "Wartung".
2. Das Warndreieck neben den Eingangsbuchsen soll Sie warnen, dass Messspannung oder Messstrom zum Schutz der internen Schaltung nicht den angegebenen Wert übersteigen dürfen.
3. Der Funktionswahlschalter sollte vor der Messung auf den gewünschten Bereich eingestellt werden.

5.3. Gleichspannungsmessungen DC V

1. Schwarze Prüfleitung an die COM-Buchse und rote Prüfleitung an die V/Ω/-mA -Buchse anschließen.

2. Funktionswahlschalter auf den gewünschten DC V-Bereich einstellen. Die Polarität der roten Prüfleitung wird zusammen mit der gemessenen Spannung im Display angezeigt.

ACHTUNG!

1. Ist der zu messende Spannungswert unbekannt, beginnen Sie mit dem höchsten Bereich und schalten dann jeweils auf einen niedrigeren Bereich zurück.
2. Wird nur die Ziffer "OL" angezeigt, ist der Messwert größer als der Bereich und der Funktionswahlschalter muss auf einen höheren Bereich gestellt werden.
3. Vorsicht! Legen Sie nicht mehr als 600 V an den Eingang. Eine Anzeige bei höherer Spannung ist möglich, jedoch kann das Instrument dabei zerstört werden.
4. Gehen Sie äußerst vorsichtig vor beim Messen hoher Spannungen, um Berührungen mit Hochspannung zu vermeiden.

5.4. Wechselspannungsmessungen AC V

1. Schwarze Prüfleitung an den Eingang COM und rote Prüfleitung an den Eingang V/Ω/-mA- anschließen.
2. Funktionswahlschalter auf gewünschten AC V-Bereich einstellen und Prüfspitzen an die zu messende Spannungsquelle anlegen.

ACHTUNG!

1. Ist der zu messende Spannungswert unbekannt, beginnen Sie mit dem höchsten Bereich und schalten dann jeweils auf einen niedrigeren Bereich zurück.
2. Vorsicht! Legen Sie nicht mehr als 600 Veff an den Eingang. Eine Anzeige bei höheren Spannungen ist möglich, aber das Instrument kann dabei zerstört werden.
3. Gehen Sie äußerst vorsichtig vor beim Messen hoher Spannungen, um Berührungen mit Hochspannung zu vermeiden.

5.5. Gleichstrommessungen DC A

1. Schwarze Prüfleitung an den Eingang COM und rote Prüfleitung an den Eingang VΩ mA für Messungen bis max. 200 mA anschließen. Für Messungen bis max. 10 A rote Prüfleitung an Eingang 10 A anschließen.
2. Mit dem Funktionswahlschalter den gewünschten DCA-Bereich wählen und Prüfleitungen in Reihe zur zu messenden Schaltung anschließen. Körperberührung mit spannungsführenden Teilen unbedingt vermeiden. Die Polarität der roten Prüfleitung wird zusammen mit dem gemessenen Stromwert in der LCD-Anzeige angezeigt.

ACHTUNG!

1. Ist der zu messende Stromwert unbekannt, beginnen Sie mit dem höchsten Bereich und schalten dann jeweils auf einen niedrigeren Bereich zurück.

2. Wird nur die Ziffer "OL" angezeigt, ist der Messwert größer als der Bereich und der Funktionswahlschalter muss auf einen höheren Bereich gestellt werden.

3. Vorsicht! Der maximal zu messende Strom ist 200 mA oder 10 A, abhängig von der verwendeten Buchse. Darüber hinaus gehende Ströme zerstören die Sicherung, die dann ersetzt werden muss.

Defekte Sicherung nur mit einer dem Originalwert entsprechenden Sicherung ersetzen.

5.6. Widerstandsmessungen

ACHTUNG!

Widerstandsmessungen nur an spannungsfreien Schaltungen bzw. Bauteilen vornehmen und sämtliche in der Schaltung befindliche Kondensatoren entladen.

1. Rote Prüfleitung an den V/Ω/-mA-Eingang und schwarze Prüfleitung an den COM-Eingang des Gerätes anschließen. (Achtung! Die Polarität des roten Prüfkabels ist "+").
2. Funktionswahlschalter auf gewünschten Widerstandsbereich einstellen und Prüfleitungen an den zu messenden Widerstand anlegen.

ACHTUNG!

1. Ist der Wert des gemessenen Widerstandes größer als der gewählte Messbereich, wird Überlauf angezeigt "OL". Wählen Sie dann einen höheren Bereich.
2. Beim Messen von Widerständen über 1 MΩ erfolgt eine stabile Messwertanzeige erst nach einigen Sekunden. Dies ist normal und stellt keinen Gerätedefekt dar.
3. Ist der Eingang nicht angeschlossen (offener Stromkreis), wird "OL" angezeigt für Überlauf.

5.7. Dioden-Prüffunktion

1. Rote Prüfleitung an den V/Ω/-mA -Eingang und schwarze Prüfleitung an den COM-Eingang des Gerätes anschließen. (Die Polarität der roten Prüfleitung ist "+").
2. Funktionswahlschalter in Stellung drehen.
3. Zu prüfende Diode spannungslos schalten und Prüfleitungen über die Diode anlegen (rote Prüfleitung an Anodenseite, schwarze Prüfleitung an Kathodenseite).

ACHTUNG!

1. Diodenprüfungen nur an spannungslosen Bauteilen vornehmen.
2. Wenn der Eingang nicht angeschlossen ist, d. h. bei offenem Stromkreis, wird "OL" angezeigt für Überlauf.
3. Durch das zu prüfende Bauteil fließt ein Strom von 1 mA.
4. Die Anzeige zeigt den Durchlass-Spannungsabfall in mV und Überlauf, wenn die Diode in Sperrichtung geschaltet ist.

5.8. Batterietest-Funktion

Mit dieser Funktion können Batterien oder Akkus unter Last in Form eines Widerstandes geprüft werden, wodurch eine exaktere Beurteilung der Batterieleistung möglich ist, als bei der reinen Spannungsprüfung. Diese Messfunktion ist nicht zur Prüfung von Knopfzellen geeignet, da diese nicht für hohe Belastung ausgelegt sind.

Lastbereiche

1,5 V/13,4 Ω für AAA/UM4 & AA/UM3 Batterien 9 V/1,4 kΩ für 9 V Block (NEDA 1604, 6F22, 006P) Batterien

Achtung!

Batterien und Akkus können bei falscher Handhabung durch einen Kurzschluss der Batteriepole zu Funkenbildung bis hin zur Explosion der Batterie führen. Achten Sie darauf, dass die Pole nie durch metallische Gegenstände kurzgeschlossen werden.

1. Stecken Sie die schwarze Prüfleitung in die Eingangsbuchse „COM“ und die rote Prüfleitung in die Eingangsbuche „V/Ω/mA“.
2. Schalten Sie den Drehschalter in den Batterietestbereich 1,5V oder 9 V, entsprechend der Nominalspannung der zu testenden Batterie.
3. Verbinden Sie beide Prüfspitzen mit der zu messenden Batterie.

6. Wartung

Vor dem Austauschen von Batterie oder Sicherung immer alle Prüfleitungen vom Gerät entfernen und Gerät ausschalten.

6.1. Batterie austauschen

Stellen Sie den Batteriezustand wie am Anfang beschrieben fest. Muss die Batterie gewechselt werden, öffnen Sie das Gerät an der Rückseite, entfernen die alte Batterie und setzen eine neue gleichen Typs ein. Verbrauchte Batterie ordnungsgemäß entsorgen. Verbrauchte Batterien sind Sondermüll und müssen in die dafür vorgesehenen Sammelbehälter gegeben werden.

Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist.

6.2. Gesetzlich vorgeschriebene Hinweise zur Batterieverordnung

Im Lieferumfang vieler Geräte befinden sich Batterien, die z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Im Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß Batterieverordnung verpflichtet, unsere Kunden auf folgendes hinzuweisen:

Bitte entsorgen Sie Altbatterien, wie vom Gesetzgeber vorgeschrieben- die Entsorgung im Hausmüll ist laut Batterieverordnung ausdrücklich verboten-, an einer kommunalen Sammelstelle oder geben Sie sie im Handel vor Ort kostenlos ab. Von uns erhaltene Batterien können Sie nach Gebrauch bei uns unter der auf der letzten Seite angegeben Adresse unentgeltlich zurückgeben oder ausreichend frankiert per Post an uns zurücksenden.

Batterien, die Schadstoffe enthalten, sind mit dem Symbol einer durchgekreuzten Mülltonne gekennzeichnet, ähnlich dem Symbol in der Abbildung links. Unter dem Mülltonnensymbol befindet sich die chemische Bezeichnung des Schadstoffes z. B. „CD“ für Cadmium, „Pb“ steht für Blei und „Hg“ für Quecksilber.

Weitere Hinweise zur Batterieverordnung finden Sie beim Bundesministerium für Umwelt, Naturschutz und Reaktorsicherheit.

6.3. Sicherung auswechseln

Defekte Sicherung nur gegen eine Sicherung des gleichen Typs und Abmessungen austauschen (0,2 A/600 V) / (10 A/600 V).

Alle Rechte, auch die der Übersetzung, des Nachdruckes und der Vervielfältigung dieser Anleitung oder Teilen daraus, vorbehalten.

Reproduktionen jeder Art (Fotokopie, Mikrofilm oder ein anderes Verfahren) nur mit schriftlicher Genehmigung des Herausgebers gestattet.

Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten.

Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen.
