MANUAL DE USUARIO 1035 PeakTech

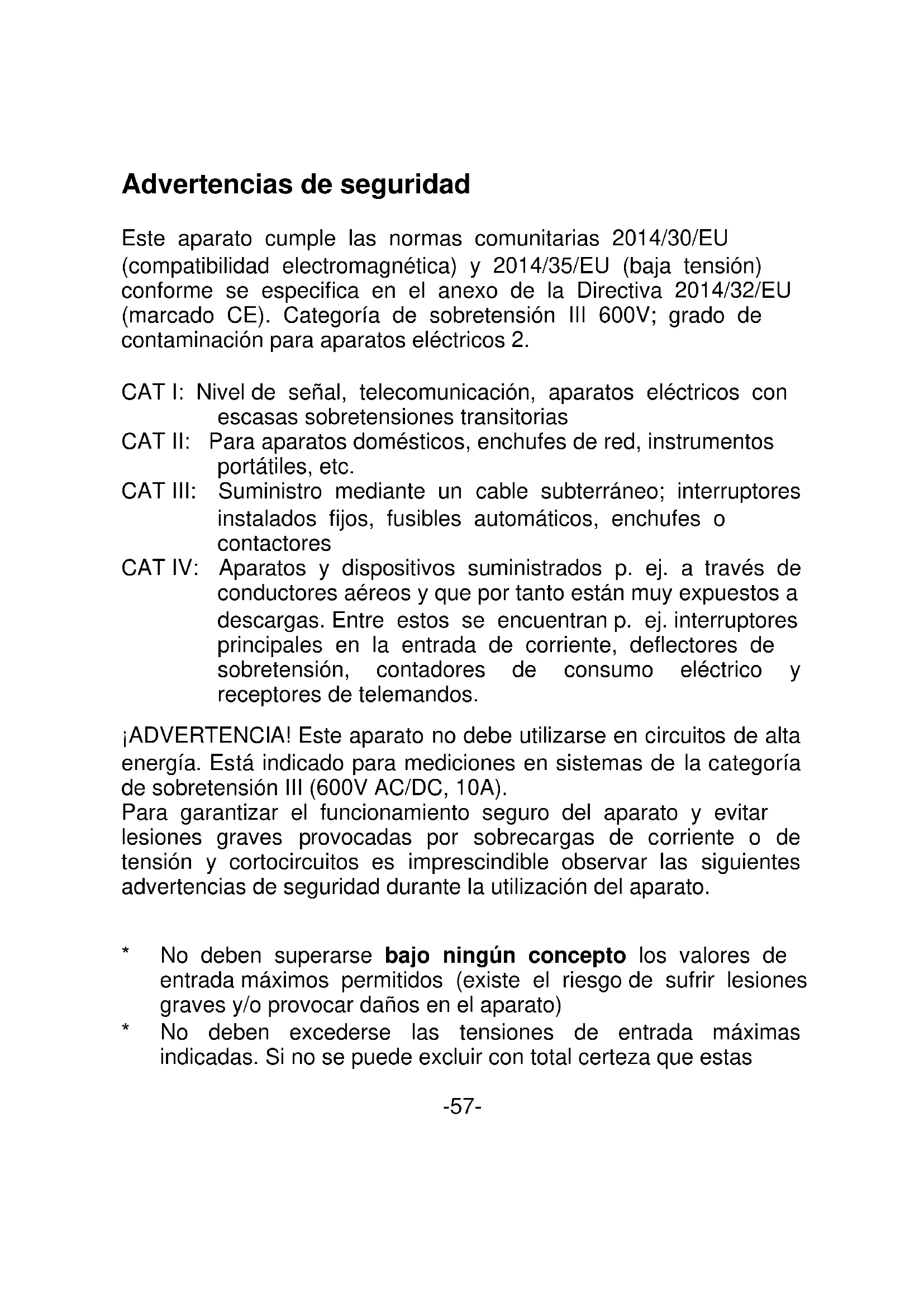

-56-Advertencias de seguridad Este aparato cumple las normas comunitarias 2014/30/EU (compatibilidad electromagnética) y 2014/35/EU (baja tensión) conforme se especifica en el anexo de la Directiva 2014/32/EU (marcado CE). Categoría de sobretensión III 600V; grado de contaminación para aparatos eléctricos 2. CAT I: Nivel de señal, telecomunicación, aparatos eléctricos con escasas sobretensiones transitorias CAT II: Para aparatos domésticos, enchufes de red, instrumentos portátiles, etc. CAT III: Suministro mediante un cable subterráneo; interruptores instalados fijos, fusibles automáticos, enchufes o contactores CAT IV: Aparatos y dispositivos suministrados p. ej. a través de conductores aéreos y que por tanto están muy expuestos a descargas. Entre estos se encuentran p. ej. interruptores principales en la entrada de corriente, deflectores de sobretensión, contadores de consumo eléctrico y receptores de telemandos. ¡ADVERTENCIA! Este aparato no debe utilizarse en circuitos de alta energía. Está indicado para mediciones en sistemas de la categoría de sobretensión III (600V AC/DC, 10A). Para garantizar el funcionamiento seguro del aparato y evitar lesiones graves provocadas por sobrecargas de corriente o de tensión y cortocircuitos es imprescindible observar las siguientes advertencias de seguridad durante la utilización del aparato.

• No deben superarse bajo ningún concepto los valores de entrada máximos permitidos (existe el riesgo de sufrir lesiones graves y/o provocar daños en el aparato)

• No deben excederse las tensiones de entrada máximas indicadas. Si no se puede excluir con total certeza que estas -57-puntas de tensión se sobrepasen por la influencia de perturbaciones transitorias u otros motivos, la tensión de medida deberá atenuarse previamente a razón de (10:1).

• El aparato no debe ponerse nunca en funcionamiento si no está completamente cerrado.

• Los fusibles defectuosos solo pueden ser sustituidos por otros fusibles iguales a los originales. El fusible o el portafusibles no deben ponerse en cortocircuito nunca.

• Antes de cambiar a otra función de medida, los cables de comprobación o la sonda deben desacoplarse de las conexiones para medición.

• No deben conectarse fuentes de tensión a las entradas mA, A y COM. De lo contrario existe el riesgo de sufrir lesiones y/o de provocar daños en el multímetro.

• Al realizar mediciones de resistencia no deben conectarse tensiones.

• No deben llevarse a cabo mediciones de corriente en el rango de tensión (V/).

• Antes de la puesta en funcionamiento, el aparato, los cables de comprobación y cualquier otro accesorio deben comprobarse para descartar daños o cables e hilos desnudos o doblados. En caso de duda no deben llevarse a cabo mediciones.

• Los trabajos de medición solo deben llevarse a cabo con la ropa seca y preferentemente con zapatos de goma o sobre una alfombrilla aislante.

• Las puntas de sonda de los cables de comprobación no deben tocarse.

• Es imprescindible tener en cuenta las advertencias colocadas en el aparato.

• En caso de magnitudes desconocidas, antes de realizar la medición debe cambiarse al rango de medición más alto.

• El aparato no debe exponerse a temperaturas extremas, a la luz directa del sol ni a niveles extremos de humedad o humedad atmosférica.

• Deben evitarse las sacudidas fuertes.

• El aparato no debe utilizarse cerca de potentes campos -58-magnéticos (motores, transformadores, etc.).

• Las pistolas de soldadura calientes deben mantenerse fuera del entorno directo del aparato.

• Antes de comenzar el proceso de medición, el aparato debe estabilizarse a la temperatura ambiente (esto es especialmente importante en caso de que pase de un entorno frío a otro caliente y viceversa).

• Las mediciones no deben exceder el rango de medición configurado. Así se evitan daños en el aparato.

• Durante una medición de corriente o de tensión no gire nunca el conmutador de selección del rango de medición, ya que el aparato resultaría dañado.

• Las mediciones de tensiones superiores a 35V DC o 25V AC solo deben llevarse a cabo de conformidad con las disposiciones de seguridad relevantes. En caso de tensiones superiores pueden producirse descargas especialmente peligrosas.

• La pila debe cambiarse tan pronto como se ilumina el símbolo "BAT". Los fallos en el rendimiento de la pila pueden dar lugar a resultados de medición imprecisos. Esto puede tener como consecuencia descargas eléctricas y lesiones físicas.

• Si tiene previsto no utilizar el aparato durante un largo período de tiempo, extraiga la pila de su compartimento.

• Limpie la carcasa periódicamente con un paño húmedo y un producto de limpieza suave. No utilice productos corrosivos.

• El multímetro está diseñado para ser utilizado exclusivamente en interiores.

• Evite siempre utilizarlo cerca de sustancias explosivas o inflamables.

• Solo personal cualificado de servicio técnico puede abrir el aparato para realizar trabajos de reparación o mantenimiento.

• No apoye el aparato con la parte frontal sobre el banco o la superficie de trabajo porque los elementos de mando podrían resultar dañados.

• No efectúe ninguna modificación técnica en el aparato.

• -Mantenga los aparatos de medición fuera del alcance de los niños- -59-Limpieza del aparato Limpie el aparato solo con un paño húmedo sin pelusa. Utilice exclusivamente detergentes habituales en el mercado. Durante la limpieza debe procurarse que ningún líquido llegue al interior del aparato. Esto podría provocar un cortocircuito y que el aparato se estropeara.

Este aparato es un multímetro compacto, portátil, muy resistente, de 3 ½ posiciones y que funciona con pilas diseñado para medir tensión continua y alterna, corriente continua, resistencias y diodos. El convertidor A/D de doble pendiente utiliza tecnología CMOS para el ajuste a cero automático, la selección de polaridad y la indicación de capacidad excedida. Dispone de protección total contra sobrecarga.

• Un conmutador giratorio fácil de accionar con 20 posiciones para la selección de funciones y rangos.

• Indicación automática de capacidad excedida mediante el número "OL"

• Iluminación del fondo

• Comprobación de diodos con corriente de prueba de 1 mA

• Función de comprobación de la pila ¡ATENCIÓN! Nota sobre la utilización de los cables de comprobación de seguridad según la norma IEC / EN 61010-031:2008: Las mediciones en el rango de la categoría de sobretensión CAT I o CAT II pueden llevarse a cabo con cables de comprobación sin capuchón protector con una punta de sonda metálica accesible de hasta 18 mm de longitud, mientras que en el caso de mediciones en -60-el rango de la categoría de sobretensión CAT III o CAT IV solo deben utilizarse cables de comprobación con capuchones protectores colocados, en los que se haya impreso CAT III/CAT IV, y cuya parte conductora y accesible de las puntas de sonda tenga una longitud máxima de solo 4 mm.

Precisiones medidas a 23° C ± 5° C y con una humedad relativa del aire del 75 % Tensión continua Rango Precisión Resolución 200 mV ± 0,5 % + 2 posiciones 100 µV

1 mV 20 V 10 mV 200 V 100 mV 600 V 1 V Sensibilidad: > 1 MΩ en todos los rangos Protección contra sobrecarga: 600 V DC o ACeff en todos los rangos en el rango 200 mV, 220 Veff Tensión alterna Rango Precisión Resolución 200 V ± 1,2 % + 10 posiciones 100 mV 600 V 1 V Sensibilidad: > 1 MΩ en todos los rangos Rango de frecuencia: 45 Hz a 450 Hz Protección contra sobrecarga: 600 V DC o AC eff en todos los rangos Indicación: Promedio (valor eficaz u onda senoidal)

± 1,0% + 2 posiciones 1 µA 20 mA 10 µA 200 mA ± 1,2% + 2 posiciones 100 µA 10 A ± 2,0% + 2 posiciones 10 mA Protección contra sobrecarga: Rangos µA/mA: Fusible 0,2A/600V Rangos 10A: Fusible 10 A/600V Corriente de entrada: 10 A máx. Resistencia Rango Precisión Resolución 200 Ω ± 0,8 % + 2 posiciones 0,1 Ω 2000 Ω 1 Ω 20 kΩ 10 Ω 200 kΩ 100 Ω 2000 kΩ ± 1,0 % + 2 posiciones 1 kΩ Tensión a circuito abierto: por debajo de 2,8 V Protección contra sobrecarga: 220 V eff en todos los rangos (máx. 15 seg.) Prueba de diodos Rango Descripción Condiciones de prueba

La indicación muestra aprox. la tensión de paso del diodo Corriente convencional 1 mA = Tensión inversa 2,8

• -62-4. Datos generales Indicación Pantalla LCD de 27 mm, de 3 ½ posiciones (indicación máx. 1999) con indicador automático de polaridad) Capacidad excedida En la pantalla aparece solo el "OL" Tensión permitida entre V/Ω y masa 600 V máx. Cadencia de medición aprox. 2 - 3 veces por segundo Temperatura para la precisión indicada 23° C ± 5° C Rango de temperatura de servicio 0° C p. 50
• ° C (32° F p. 122
• ° F) Rango de temperatura de almacenamiento -20° C p. 60
• ° C (-4° F ° F) Tensión de alimentación 1 pila de 9 V (NEDA 1604, 6F22 o equivalente) Indicación del estado de la pila En la pantalla aparece "BAT" o "LO BAT" Dimensiones (AnxAlxFondo) 70 x 150 x 50 mm incl. el holster Peso 260 g incl. el holster Accesorios Bolsa, cables de comprobación, pila y manual de instrucciones -63-5. Manejo 5.1. Elementos de manejo y conexiones p. 140

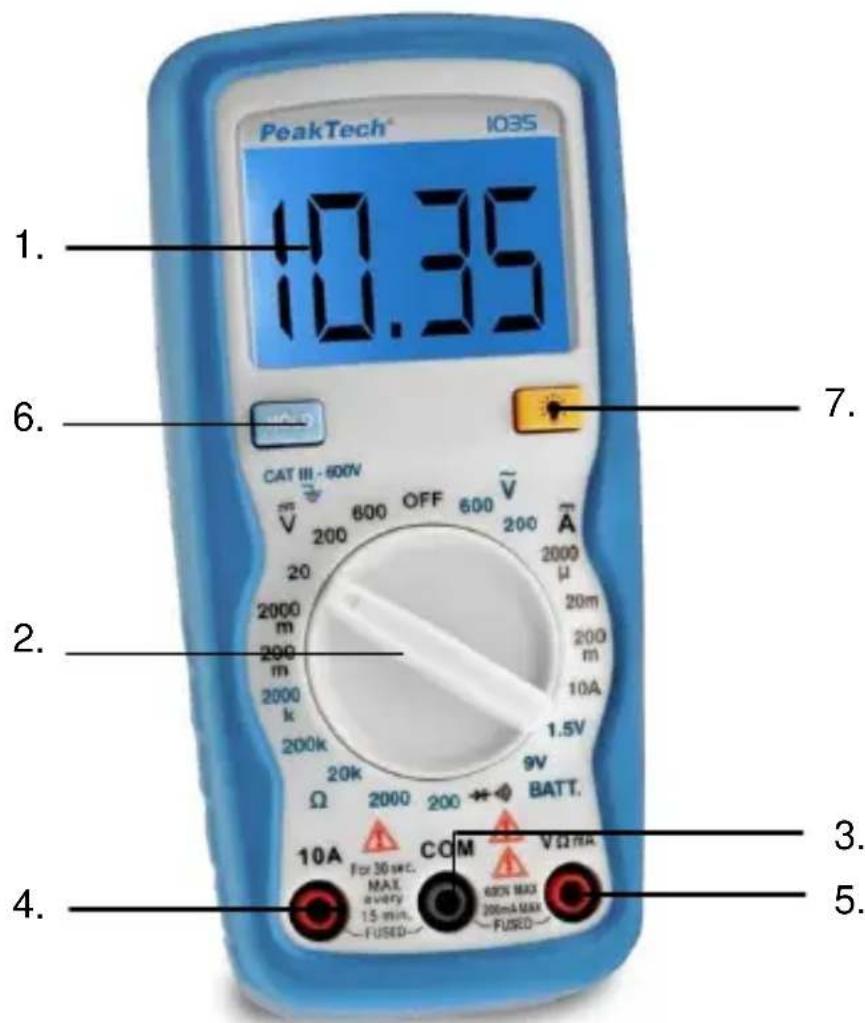

2. Conmutador de selección de funciones/rangos

6. Data-Hold (retención de datos)

7. Iluminación del fondo

7.5.2. Preparativos para las mediciones

1. Antes de realizar la medición compruebe la pila de 9 V

encendiendo el aparato. Si la pila está gastada, a la izquierda de la pantalla aparecerá "BAT". En ese caso la pila debe cambiarse. Véase al respecto el punto 6 "Mantenimiento".

2. Los triángulos de advertencia situados al lado de los

conectores de entrada tienen por objetivo recordarle que, para proteger el circuito interno, la tensión o la corriente de medición no deben exceder el valor indicado.

3. Antes de llevar a cabo la medición, el conmutador de selección

de funciones deberá ajustarse al rango que se desee. 5.3. Mediciones de tensión continua DC V

1. Conectar el cable de comprobación negro al conector COM y

el cable de comprobación rojo al conector V/Ω/-mA.

2. Ajustar el conmutador de selección de funciones al rango DC V

que se desee. La polaridad del cable de comprobación rojo aparece indicada en la pantalla junto con la tensión medida. ¡ATENCIÓN!

1. Si desconoce el valor de tensión que va a medir, comience con

el rango más alto y vaya pasando paulatinamente a rangos menores.

2. Si en la pantalla aparece solo el número "OL", el valor de

medición es mayor que el rango seleccionado y el conmutador de selección de funciones debe por tanto ajustarse a un rango mayor.

3. ¡Precaución! No conecte en la entrada más de 600 V. Aunque

la indicación en caso de una tensión mayor es posible, el instrumento podría resultar dañado.

4. Proceda con extrema cautela antes de medir tensiones

mayores para evitar contactos con alta tensión.

-65-5.4. Mediciones de tensión alterna AC V

1. Conectar el cable de comprobación negro a la entrada COM y

el cable de comprobación rojo a la entrada V/Ω/-mA.

2. Ajustar el conmutador de selección de funciones en el rango

AC V que se desee y colocar las puntas de sondas en la fuente de tensión que se va a medir. ¡ATENCIÓN!

1. Si desconoce el valor de tensión que va a medir, comience con

el rango más alto y vaya pasando paulatinamente a rangos menores.

2. ¡Precaución! No conecte en la entrada más de 600 Veff.

Aunque la indicación en caso de tensiones mayores es posible, el instrumento podría resultar dañado.

3. Proceda con extrema cautela antes de medir tensiones

mayores para evitar contactos con alta tensión. 5.5. Mediciones de corriente continua DC A

1. Conectar el cable de comprobación negro a la entrada COM y

el cable de comprobación rojo a la entrada V mA para realizar mediciones de como máximo 200 mA. Para mediciones de hasta como máximo 10 A conectar el cable de comprobación rojo a la entrada 10 A.

2. Seleccionar con el conmutador de selección de funciones el

rango DCA que se desee y conectar cables de comprobación en serie al circuito que se va a medir. Es imprescindible evitar el contacto corporal con piezas conductoras de tensión. La polaridad del cable de comprobación rojo se indica en la pantalla LCD junto con el valor de corriente medido.

1. Si desconoce el valor de corriente que va a medir, comience

con el rango más alto y vaya pasando paulatinamente a rangos menores.

2. Si en la pantalla aparece solo el número "OL", el valor de

medición es mayor que el rango seleccionado y el conmutador de selección de funciones debe por tanto ajustarse a un rango mayor.

3. ¡Precaución! La corriente máxima que se puede medir es de

200 mA o 10 A, en función del conector utilizado. Las corrientes por encima de estos valores destruirían el fusible, que después debería ser sustituido. Los fusibles defectuosos solo pueden ser sustituidos por otros fusibles iguales a los originales. 5,6. Mediciones de resistencia ¡ATENCIÓN! Las mediciones de resistencia solo pueden llevarse a cabo en circuitos o componentes sin tensión y todos los condensadores existentes en el circuito deben descargarse.

1. Conectar el cable de comprobación rojo a la entrada V/Ω/-mA y

el cable de comprobación negro a la entrada COM del aparato. (Atención: la polaridad del cable de comprobación rojo es "+").

2. Ajustar el conmutador de selección de funciones en el rango

de resistencia que se desee y colocar los cables de comprobación en la resistencia que se va a medir. ¡ATENCIÓN!

1. Si el valor de la resistencia medida es mayor que el rango de

medición seleccionado, se indicará que se ha excedido la capacidad "OL". Seleccione después un rango superior. -67-2. Al medir resistencias de más de 1 MΩ, la indicación estable del valor de medición tarda algunos segundos en aparecer. Esto es normal y no es indicativo de ninguna avería en el aparato.

3. Si la entrada no está conectada (circuito abierto), aparecerá la

indicación de que se ha excedido la capacidad "OL". 5.7. Función de prueba de diodos

1. Conectar el cable de comprobación rojo a la entrada V/Ω/-mA y

el cable de comprobación negro a la entrada COM del aparato. (La polaridad del cable de comprobación rojo es "+").

2. Girar el conmutador de selección de funciones hasta la

3. Dejar el diodo que se va a comprobar sin tensión y colocar los

cables de comprobación sobre el diodo (el cable de comprobación rojo en el lado anódico y el cable de comprobación negro en el lado catódico). ¡ATENCIÓN!

1. La comprobación de diodos solo puede llevarse a cabo en

componentes sin tensión.

2. Si la entrada no está conectada, es decir el circuito está

abierto, aparecerá la indicación de que se ha excedido la capacidad "OL".

3. Por el componente que se ha de verificar fluye una corriente de

4. La indicación muestra la caída de la tensión de paso en mV y la

capacidad excedida si el diodo se conecta en sentido inverso. 5.8. Función de comprobación de la pila Con esta función, las pilas o baterías pueden comprobarse bajo carga en forma de una resistencia, lo cual permite una valoración más exacta del rendimiento de la pila que con una simple comprobación de tensión. Esta función de medición no es adecuada para comprobar pilas de tipo botón, ya que estas no están diseñadas para grandes cargas. -68-Rangos de carga 1,5 V/13,4 para pilas AAA/UM4 y AA/UM3 9 V/1,4 k para pilas de 9 V (NEDA 1604, 6F22, 006P) ¡Atención! Si se manipulan de forma inapropiada, las pilas y las baterías pueden provocar la formación de chispas e incluso la explosión de la pila como consecuencia de un cortocircuito de los bornes. Procure que los bornes no se pongan en cortocircuito nunca mediante objetos metálicos.

1. Introduzca el cable de comprobación negro en el conector de

entrada "COM" y el cable de comprobación rojo en el conector de entrada "V//mA".

2. Coloque el conmutador giratorio en el rango de prueba de pilas

1,5V o 9 V, en función de la tensión nominal de la batería que se vaya a comprobar.

3. Una ambas puntas de sonda con la pila que se va a medir.

Antes de cambiar la pila o el fusible, todos los cables de comprobación deben desconectarse siempre del aparato y el aparato debe apagarse. 6.1. Cambio de la pila Compruebe el estado de la pila como se ha descrito al principio. Si es necesario cambiar la pila, abra el aparato por la parte posterior, saque la pila vieja y coloque una nueva del mismo tipo. La pila gastada debe eliminarse adecuadamente. Las pilas gastadas son residuos especiales y deben depositarse en los contenedores previstos para ello. El aparato no debe ponerse nunca en funcionamiento si no está completamente cerrado. -69-6.2. Indicaciones obligatorias por ley en relación al Reglamento alemán sobre pilas En el volumen de entrega de muchos aparatos se incluyen pilas, por ejemplo para los mandos a distancia. Los propios aparatos pueden llevar incorporadas pilas o baterías. En relación con la distribución de estas pilas o baterías, el Reglamento alemán sobre pilas nos obliga como importadores a realizar a nuestros clientes las siguientes advertencias: Elimine las pilas gastadas tal y como la ley exige: depositándolas en un punto de recogida o entregándolas en un comercio. El Reglamento prohíbe expresamente tirarlas a la basura doméstica. Una vez usadas puede traernos de forma gratuita las pilas que le hemos suministrado a la dirección que aparece en la última página de este manual o enviárnoslas por correo con franqueo suficiente.

Puede solicitar más información acerca del Reglamento alemán sobre pilas en el Ministerio alemán de Medio Ambiente, Protección de la Naturaleza y Seguridad Nuclear. 6.3. Cambio del fusible Un fusible defectuoso solo puede ser sustituido por otro del mismo y tipo y las mismas dimensiones (0,2 A/600 V) / (10 A/600 V). Reservados todos los derechos derivados de la traducción, la reimpresión y la reproducción de este manual o partes de él. La reproducción por cualquier medio (fotocopia, microfilm u otros métodos) solo es posible con la autorización por escrito del editor.

Las pilas que contienen sustancias contaminantes están marcadas con un símbolo de un contenedor de basura tachado similar al que aparece en la imagen de la izquierda. Debajo se indica el símbolo químico de la sustancia contaminante en concreto, p. ej. "Cd" para cadmio, "Pb" para plomo y "Hg" para mercurio.Última versión de la impresión. Reservado el derecho a introducir en el aparato cambios técnicos que supongan mejoras. Por la presente confirmamos que todos los aparatos cumplen las especificaciones indicadas en nuestra documentación y que se suministran calibrados de fábrica. Se recomienda repetir el calibrado al cabo de un año. PeakTech
