Tipo de producto	Fuente de alimentación conmutada universal
Marca	PeakTech
Modelo	3127
Tensión de entrada	100 … 240 V CA, 50/60 Hz
Tensiones de salida	3,0 / 4,5 / 5,0 / 6,0 / 7,5 / 9,0 / 12,0 V
Corriente de salida	3,0/4,5/5,0 V: 2,1 A; 6,0/7,5/9/12 V: 1,5 A
Consumo en espera	< 0,1 W
Clase de eficiencia energética	Nivel VI
Clase de protección	Clase II
Dimensiones	82 mm x 51,6 mm x 35,9 mm
Peso	130 g
Longitud del cable	Aproximadamente 180 cm
Tipo de enchufe	Euro 2 polos, C/F
Conectores incluidos	1 conector USB A, 2 conectores jack (3,5 mm, 2,5 mm), 4 conectores huecos (5,5×2,5 mm, 5,5×1,5 mm, 5,0×2,1 mm, 3,5×1,35 mm)
Protección	Cortocircuito y sobrecarga automática
MTBF	> 30 000 horas
Temperatura de funcionamiento	0 … 25°C / 20 … 85% H.R.
Temperatura de almacenamiento	-20 … 60°C / 10 … 90% H.R.
Mantenimiento	Limpiar con un paño húmedo que no suelte pelusa y líquido lavavajillas; evitar que el líquido penetre en el interior.
Seguridad	Conforme CE, uso en interiores únicamente, reparación por técnico cualificado, no realizar modificaciones técnicas.
Información general	Manual de instrucciones incluido; piezas de repuesto y reparabilidad reservadas al servicio postventa.

Preguntas frecuentes - 3127 PeakTech

¿Cómo ajustar la tensión de salida?

Utilice el selector de tensión amarillo ubicado en la parte trasera del aparato. Gírelo con la llave incluida en los accesorios para elegir entre las tensiones disponibles: 3,0 V, 4,5 V, 5,0 V, 6,0 V, 7,5 V, 9,0 V o 12,0 V.

¿Qué conector usar para mi dispositivo?

Seleccione el conector jack o el conector hueco apropiado según la toma de su dispositivo. El aparato se entrega con dos conectores jack (3,5 mm y 2,5 mm) y cuatro conectores huecos (5,5×2,5 mm, 5,5×1,5 mm, 5,0×2,1 mm, 3,5×1,35 mm). Conéctelo a la salida de alimentación alineando la flecha del cable con la polaridad deseada.

¿Cómo verificar la polaridad de mi dispositivo?

Consulte la placa de características o el manual de su dispositivo para conocer la polaridad. Generalmente, la polaridad positiva se encuentra a la izquierda (ajuste por defecto). En el cable de conexión, una flecha indica la dirección; conéctela a la flecha correspondiente para la polaridad elegida.

¿Puedo usar el adaptador USB con otras tensiones que no sean 5 V?

No. Cuando use el conector USB, el selector de tensión debe estar ajustado imperativamente a 5 V, ya que el adaptador USB solo se puede conectar con una polaridad correcta gracias a una muesca.

¿Cómo limpiar el aparato?

Limpie el aparato únicamente con un paño húmedo que no suelte pelusa y un poco de líquido lavavajillas. Asegúrese de que ningún líquido penetre en el interior del aparato para evitar un cortocircuito.

¿Qué hacer en caso de cortocircuito o sobrecarga?

El aparato está protegido automáticamente contra cortocircuitos y sobrecargas. En caso de fallo, desconecte la alimentación y verifique la conexión y la tensión de salida antes de volver a usar el aparato.

¿Cuál es la potencia máxima entregada?

Para las tensiones de 3,0 V / 4,5 V / 5,0 V, la corriente máxima es de 2,1 A. Para las tensiones de 6,0 V / 7,5 V / 9,0 V / 12,0 V, la corriente máxima es de 1,5 A.

¿Dónde encontrar la llave para ajustar la tensión?

La llave necesaria para accionar el selector de tensión se incluye en los accesorios del aparato. Si falta, use una herramienta no metálica adecuada.

¿Puedo abrir el aparato para repararlo?

No. La apertura y las reparaciones solo deben ser realizadas por un técnico cualificado. Cualquier modificación técnica está prohibida y anula la garantía.

¿Cuáles son las condiciones de almacenamiento recomendadas?

Almacene el aparato en un lugar seco, a una temperatura entre -20 °C y 60 °C y una humedad relativa de 10 % a 90 %. Evite la exposición directa al sol y a la humedad.

MANUAL DE USUARIO 3127 PeakTech

Manual de instrucciones/

Fuente de alimentación universal enchufable/

Bloc d'alimentation universal enchichable /

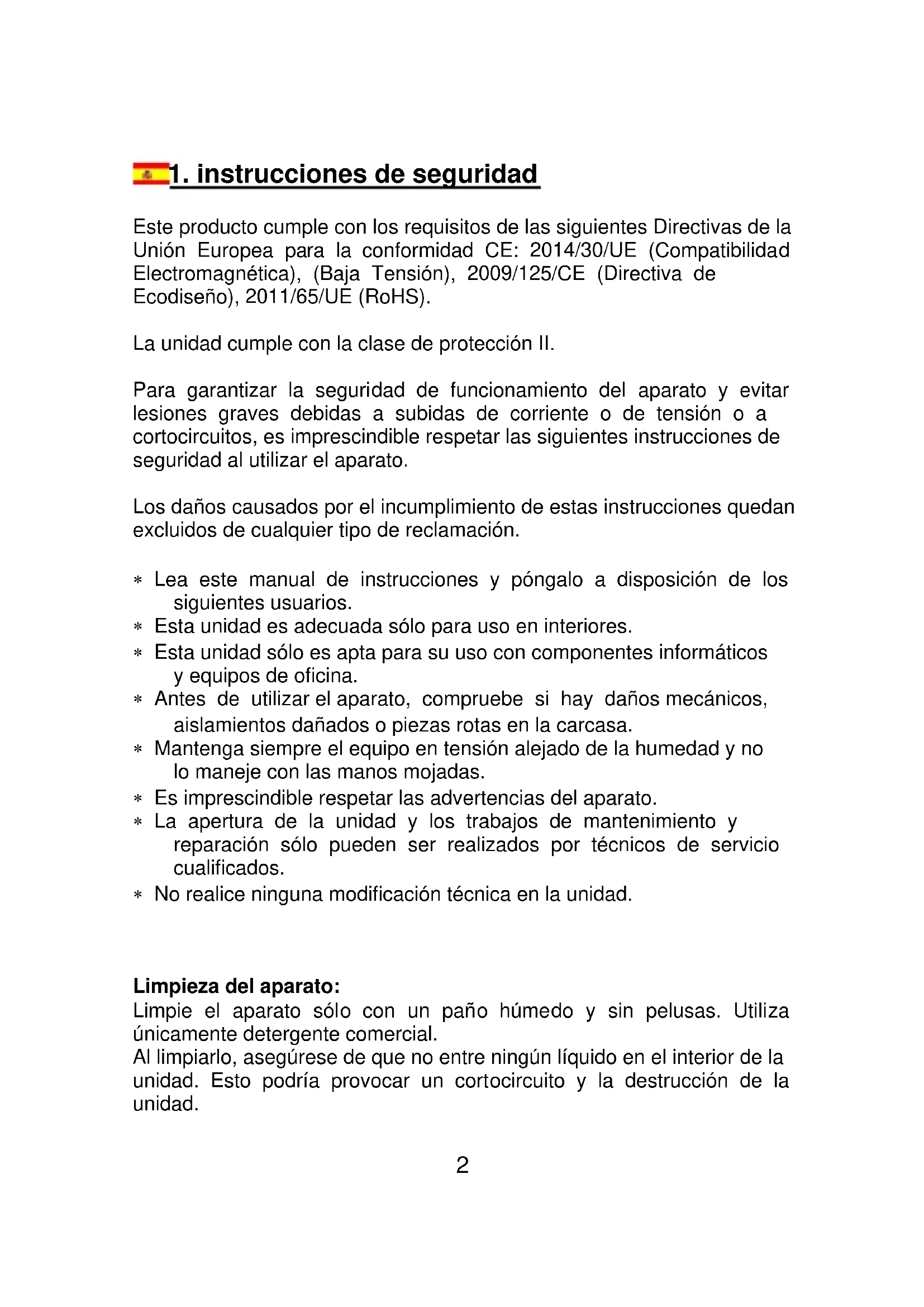

Este producto cumple con los requisitos de las siguientes Directivas de la Unión Europea para la conformidad CE: 2014/30/UE (Compatible Electromagnética), (Baja Tensión), 2009/125/CE (Directiva de Ecodiseño), 2011/65/UE (RoHS).

La unidad cumple con la clase de proteccion II.

Para garantizar la calidad de funciona del aparato y evaporar lesiones graves debidas a subidas de corriente o de tension o a cortocircuitos, es imprescindible Respectar las siguientes instrucciones de calidad al utilizing el aparato.

Los días causados por el incumplimiento de estas instrucciones que dan excluidos de cualquier tipo de reclamacion.

• Lea este manual de instrucciones ypongalo a disposicion de los seguides.usuarios.
  Estaunidad esADECUADA SOLOpara uso en interiores.
  Estaunidadsoleesapta para su uso con componentes informáticos yequipos deoficina.
• Antes de utiliser el aparato, compruebe si hay daños mecánicos, aislamentos dañados o piezas rotas en la carcaja.
• Mantenga siempre el equipo en tensión alejado de la humedad y no lo maneje con las manos mojadas.
• Es imprescindible respetar las advertencias del aparato.
• La aperture de la unidad y los trabajo de mantenimiento y reparación solo puede ser realizados por技术和 servicios提供优质.
• No realiceacularmodificaciontectnicaenla unidad.

Limpieza del aparato:

Limpie el aparato solo con un paño humedo y sin pelugas. Utiliza únicamente detergente comercial.

Al limpiarlo, asegúrese de que no entree ningún liquido en el interior de la.
unidad. Este podra provocan un cortocircuito y la destruccion de la
unidad.

2. introducción

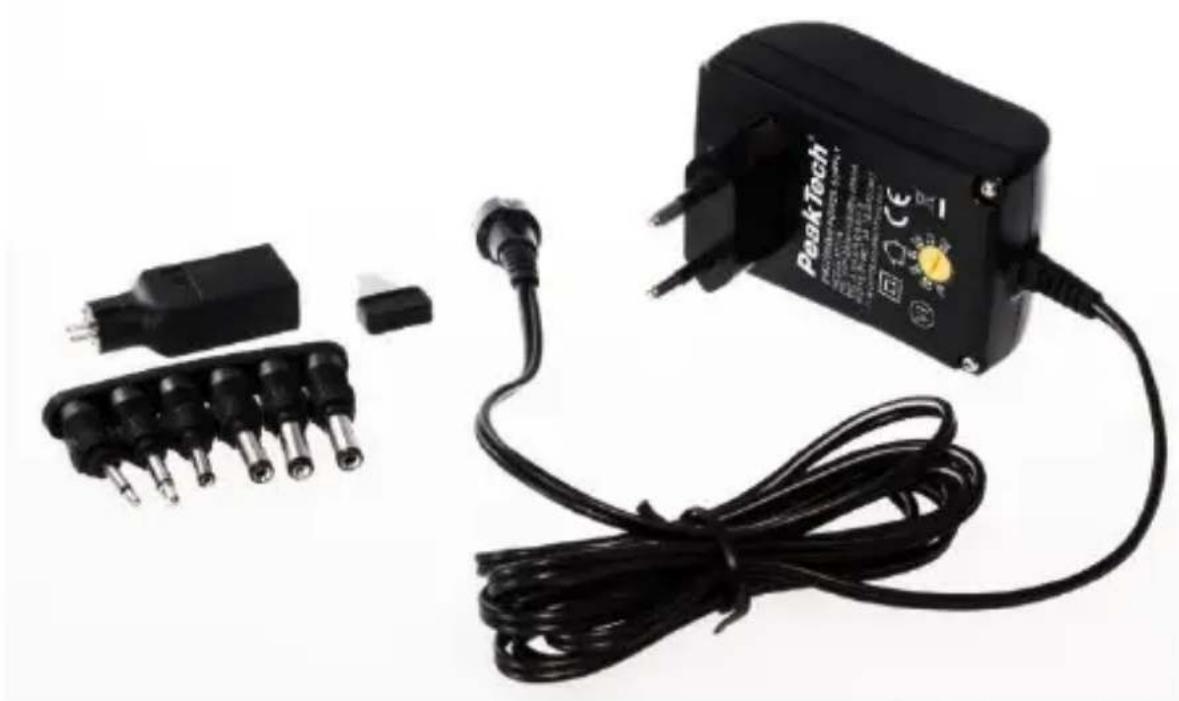

La PeakTech 3127 B es una fuente de alimentación conmutada universal y compacta con una tensión de salute de CC ajustable de 3V, 4,5V, 5V, 6V, 7,5V, 9V o 12 V con una potencia de salute de 1500 mA como máximo.Esta practicia fuente de alimentación viene con various connectores jack y huecos, asi como con una toma USB para utilizesla con diversos dispositivos pequeños de-oficina, Telefonos moviles o equipos de audio y video. El aparato cumple con la actual Direiva de Ecodiseño de la Unión Europea, que garantiza una alta eficiencia energetica y un bajo consumo en espera. La seguridad del dispositivo está garantizada por las normas de seguidad aplicadas de la Direiva de Baja Tensión, por lo que este dispositivo es a prueba de cortocircuitos y también tiene proteccion automatica contra sobrecargas.

3. aplicación

1. Tensión: Ajuste la tensión de salute deseada con el selector de tensiónamarillo situado en la parte trasera de la unidad. En los accesorios se pueda encontrar una llave adecuada para este fin.

2. Corriente: Antes de utiliser, compruebe si los 1500 mA del P 3127 A son suficientes para su consumidor. Paraarlo, utilise la placar de caractéristicas o las instrucciones del consumidor.

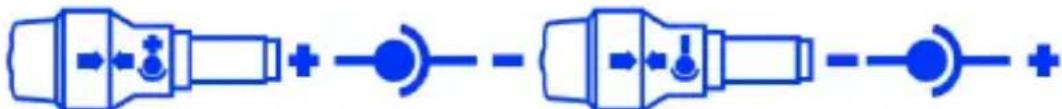

3. Polaridad: Compruebe la polaridad de su consumidor (+ o -) La información sobre la polaridad del consumidor pueda encontrararse probablemente en las instrucciones o en la placá de característica del consumidor.

Note: La polaridad positiva (izquierda) suele ser la眼看a por defecto.

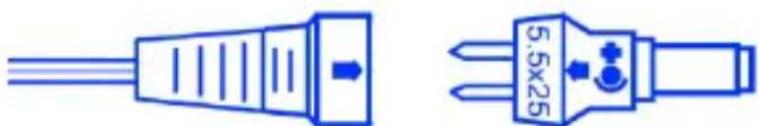

1. Conector de salute: Seleccion el conector jack o hueco deseado y conectelo a la salute de alimentacion del P 3127 A. Hay una flecha en la toma de conexion del cable de conexion. Conecte this a la flecha correspondiente para la polaridad positiva o negativa del enchufe:

1. Entrada de red: Conecte ahora la fuente de alimentación enchufable a una toma de corriente con una tension de red de 100 a 240 V AC.

2. ATENCLON: Si el Consumo no funciona correctamente, retire de nuevo la fuente de alimentacion enchufable y compruebe la tension y la polaridad de salute ajustadas.

3. Retire launidad antes de su uso.

NOTA:

Cuando se utilizes un consumidor en el adaptor USB (FUSB1), el selector de tensiónDebe ajustarse a la tension de alimentación USB típica de 5 V. El adaptor USB sólo pueda connectarse con la polaridad correcta debido a una muesca.

4. adaptor

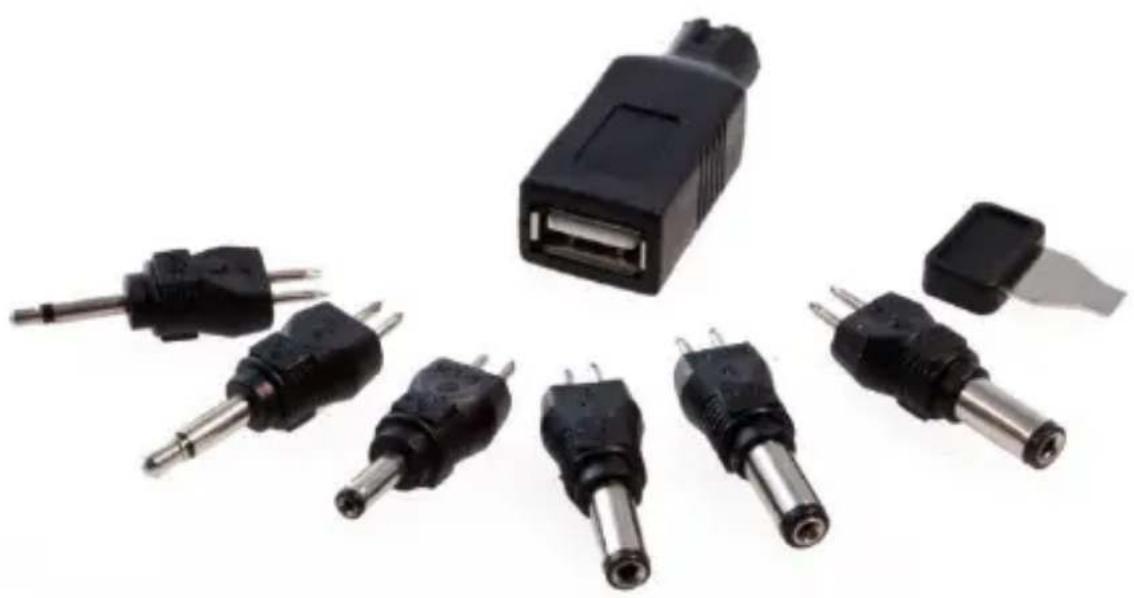

Estaunidad viene con una clavija USB, dos clavijas jack y cinco clavijas huecas:

• Tapon hueco de 5,5 × 2,5 ~mm
• Tapon hueco de 5,5 x 1,5 mm
• Tapon hueco de 5,0 × 2,1 mm
• Tapón hueco de 3,5 x 1,35 mm
• Clavija de 3,5 mm
• Clavija de 2,5 mm
• Toma USB A

5. datos技术和数据

Entrada ACV

Tensión de entrada	100 ... 240 V AC
Frecuencia	50 / 60 Hz
Consumo de energia en reposo	< 0.1 W
Consumo de energia aplenacarga	aprox. 0,4 A

Salida DCV

Tensión de salute	3,0V / 4,5V /5,0V / 6,0V/ 7,5V/ 9,0V /12,0V
Corrente de salute	3.0 / 4.5 / 5.0V 2.1A , 6.0 / 7.5 / 9 / 12V 1.5A

Potencia

Clase de eficiencia energetica	Nivel VI
Clase de protección	Clase II
Requisitos de funcionaimiento	0 ... 25°C / 20 ... 85% H.R.
Condiciones de almacenimiento	-20 ... 60°C / 10 ... 90% H.R.
Tiempo medio entrefallos (MTBF)	>30.000 horas
Tipo de enchufe	Euro 2 polos, C/F
Longitud de la linea	aproxadamente 180 cm.
Dimensiones	82 mm x 51,6 mm x 35,9 mm
Peso	130 g

Quedan reservados todos los derechos, incluidos los de traducción, reimisión y reproducción de este manual o de partes del本身就是.

Las reproducciones de cadaquier tipo (fotocopia, microfilm o cadaquier otherwise) sólo se permiten con la autorizaciónnea certa del editor.

Ultima version en el momento de la impresión. Nos reservamos el correcho a realizar Cambios技术和es en la unidad en aras del progreso.

PeakTech® 10/2024 EHR/PL
