MANUALE UTENTE 3127 PeakTech

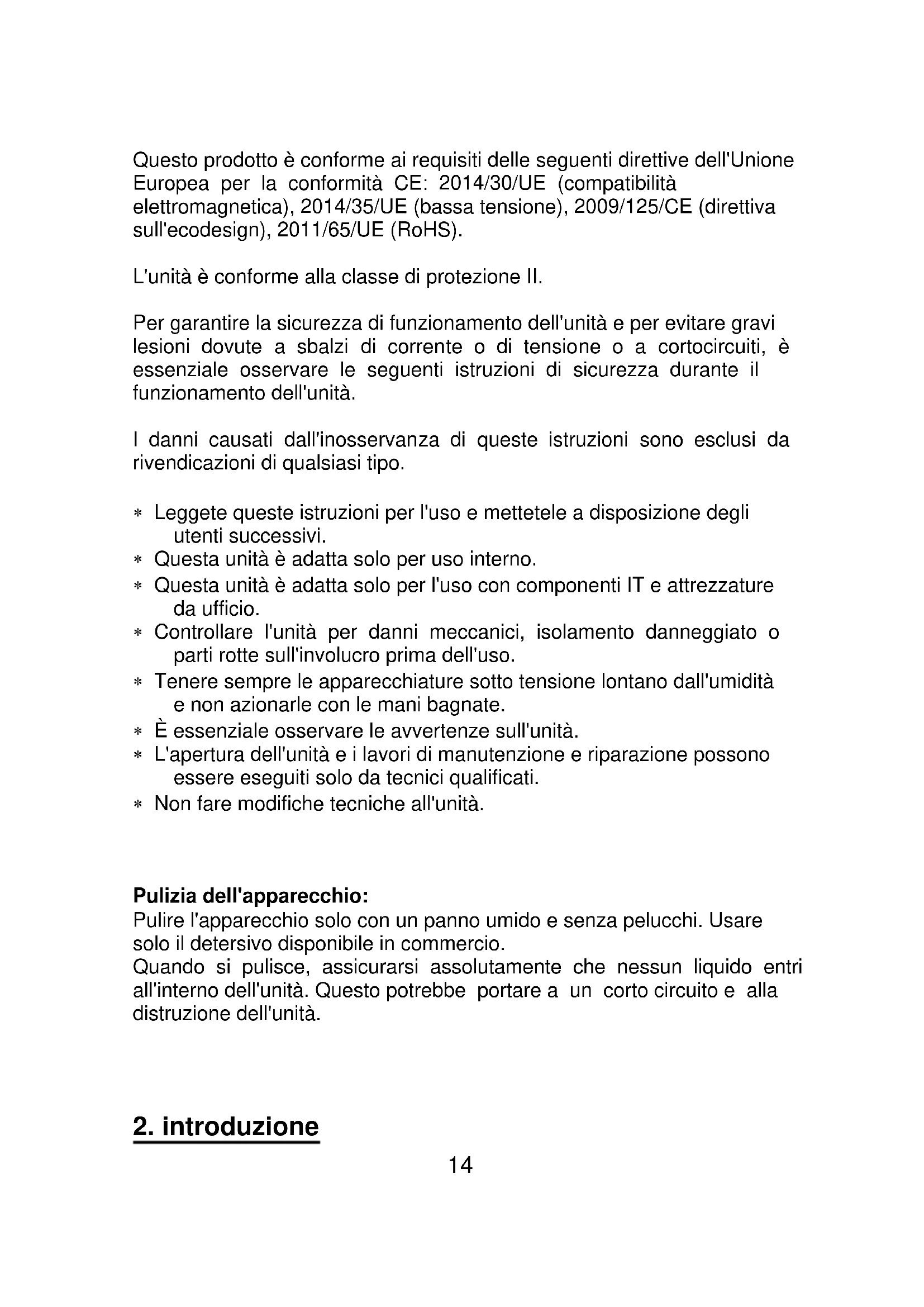

1. istruzioni di sicurezza14

Questo prodotto è conforme ai requisiti delle seguenti direttive dell'Unione Europea per la conformità CE: 2014/30/UE (compatibilità elettromagnetica), 2014/35/UE (bassa tensione), 2009/125/CE (direttiva sull'ecodesign), 2011/65/UE (RoHS). L'unità è conforme alla classe di protezione II. Per garantire la sicurezza di funzionamento dell'unità e per evitare gravi lesioni dovute a sbalzi di corrente o di tensione o a cortocircuiti, è essenziale osservare le seguenti istruzioni di sicurezza durante il funzionamento dell'unità. I danni causati dall'inosservanza di queste istruzioni sono esclusi da rivendicazioni di qualsiasi tipo. Leggete queste istruzioni per l'uso e mettetele a disposizione degli utenti successivi. Questa unità è adatta solo per uso interno. Questa unità è adatta solo per l'uso con componenti IT e attrezzature da ufficio. Controllare l'unità per danni meccanici, isolamento danneggiato o parti rotte sull'involucro prima dell'uso. Tenere sempre le apparecchiature sotto tensione lontano dall'umidità e non azionarle con le mani bagnate. È essenziale osservare le avvertenze sull'unità. L'apertura dell'unità e i lavori di manutenzione e riparazione possono essere eseguiti solo da tecnici qualificati. Non fare modifiche tecniche all'unità.

Pulizia dell'apparecchio: Pulire l'apparecchio solo con un panno umido e senza pelucchi. Usare solo il detersivo disponibile in commercio. Quando si pulisce, assicurarsi assolutamente che nessun liquido entri all'interno dell'unità. Questo potrebbe portare a un corto circuito e alla distruzione dell'unità.

Il PeakTech 3127B è un alimentatore switching universale compatto con una tensione di uscita DC regolabile di 3V, 4.5V, 5V, 6V, 7.5V, 9V o 12 V con una potenza di uscita massima di 1500 mA. Questo pratico alimentatore è dotato di vari jack e spine cave, nonché di una presa USB per l'uso con vari piccoli dispositivi da ufficio, telefoni cellulari o apparecchiature audio e video. Il dispositivo è conforme all'attuale direttiva Ecodesign dell'Unione Europea, che assicura un'alta efficienza energetica e un basso consumo in stand-by. La sicurezza del dispositivo è garantita dagli standard di sicurezza applicati della Direttiva Bassa Tensione, per cui questo dispositivo è a prova di cortocircuito e ha anche una protezione automatica contro il sovraccarico.16

15. Tensione: Impostare la tensione di uscita desiderata con il selettore

di tensione giallo sul retro dell'unità. Una chiave adatta a questo scopo si trova negli accessori.

16. Corrente: Prima dell'uso, controllate se i 1500 mA del P 3127 A sono

sufficienti per il vostro consumatore. Usare la targhetta o le istruzioni del consumatore per questo scopo.

17. Polarità: Controllare la polarità del vostro consumatore (+ o -) Le

informazioni sulla polarità del consumatore si trovano probabilmente nelle istruzioni o sulla targhetta del consumatore. Nota: La polarità positiva (sinistra) è di solito l'impostazione predefinita desiderata.

18. Connettore di uscita: Selezionare il connettore jack o cavo richiesto

e collegarlo all'uscita di alimentazione del P 3127 A. C'è una freccia sulla presa di collegamento del cavo di collegamento. Collegarlo alla freccia corrispondente per la polarità positiva o negativa della spina:

19. Ingresso di rete: Collegare ora l'alimentatore a spina a una presa di

corrente con una tensione di rete da 100 a 240 V AC.

20. ATTENZIONE: Se il consumo non funziona correttamente,

rimuovere nuovamente l'alimentatore a spina e controllare la tensione di uscita e la polarità impostate.

21. Rimuovere l'unità dopo l'uso.17

NOTA: Quando si utilizza un consumatore sull'adattatore USB (FUSB1), il selettore di tensione dovrebbe essere impostato sulla tipica tensione di alimentazione USB di 5 V. L'adattatore USB può essere inserito solo con la polarità corretta a causa di una tacca.

Questa unità è dotata di una spina USB, due spine jack e quattro spine cave: Spina cava 5,5 x 2,5 mm Spina cava 5,5 x 1,5 mm Spina cava da 5,0 x 2,1 mm Spina cava 3,5 x 1,35 mm Spina jack da 3,5 mm spina jack da 2,5 mm Presa USB A18

Ingresso ACV Tensione d'ingresso 100 ... 240 V AC Frequenza 50 / 60 Hz Consumo energetico inattivo < 0.1 W Consumo di energia a pieno carico circa 0,4 A

Uscita DCV Tensione di uscita 3.0V / 4.5V /5.0V / 6.0V/ 7.5V/ 9.0V /12.0V Corrente di uscita

• Generale Classe di efficienza energetica Livello VI Classe di protezione Classe II Requisiti operativi 0 p. 25
• °C / 20 p. 85
• % R.H. Condizioni di conservazione -20 p. 60
• °C / 10 % R.H. Tempo medio tra i guasti (MTBF) > 30.000 ore Tipo di spina Euro 2 poli, C/F Lunghezza della linea circa 180cm Dimensioni 82 mm x 51,6 mm x 35,9 mm Peso 130 g19 Tutti i diritti riservati, compresi quelli di traduzione, ristampa e riproduzione di questo manuale o parti di esso. Riproduzioni di qualsiasi tipo (fotocopia, microfilm o qualsiasi altro metodo) sono permesse solo con il permesso scritto dell'editore. Ultima versione al momento della stampa. Ci riserviamo il diritto di apportare modifiche tecniche all'unità nell'interesse del progresso. p. 90
