MANUALE UTENTE 1615 PeakTech

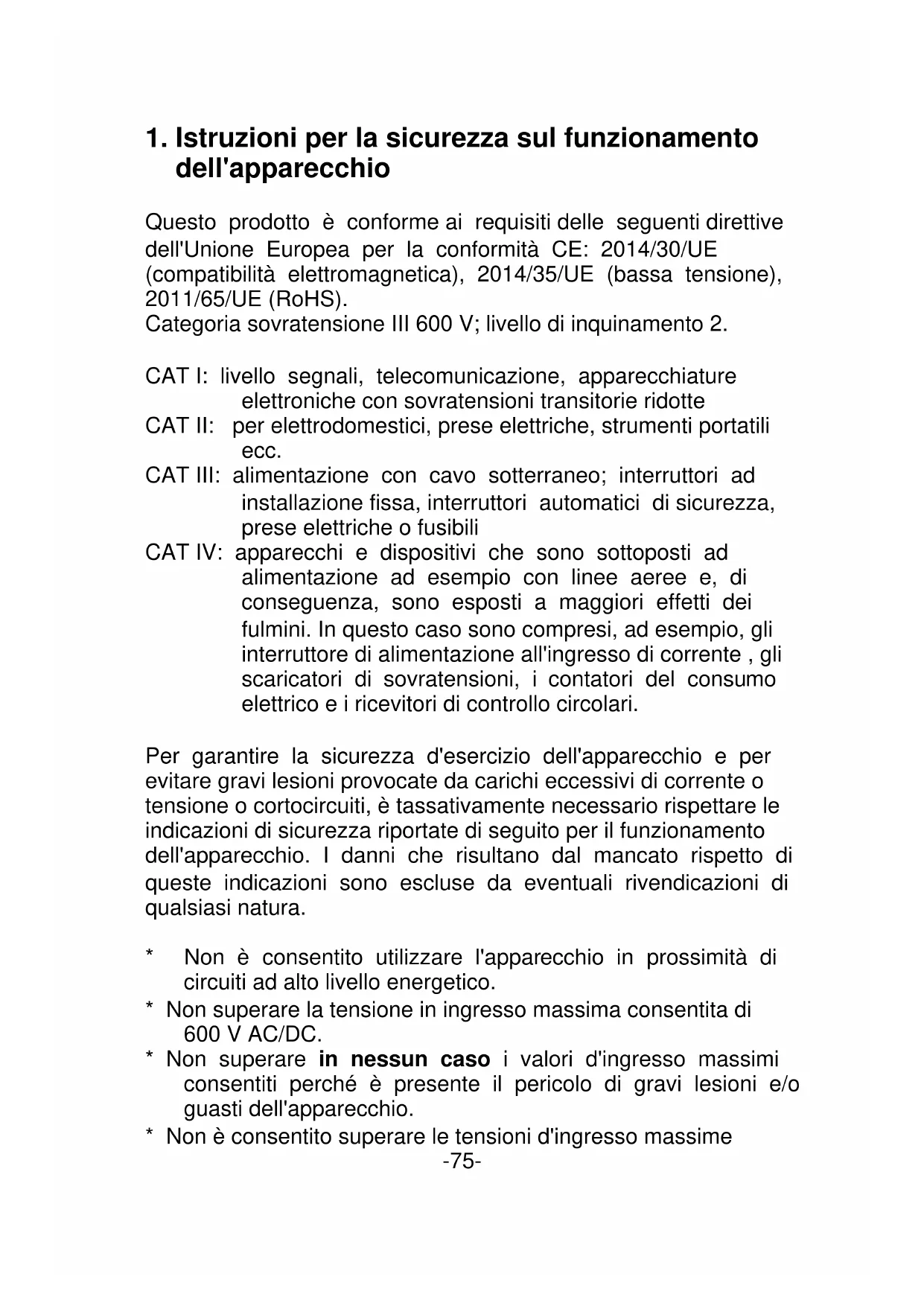

-74-1. Istruzioni per la sicurezza sul funzionamento dell'apparecchio Questo prodotto è conforme ai requisiti delle seguenti direttive dell'Unione Europea per la conformità CE: 2014/30/UE (compatibilità elettromagnetica), 2014/35/UE (bassa tensione), 2011/65/UE (RoHS). Categoria sovratensione III 600 V; livello di inquinamento 2. CAT I: livello segnali, telecomunicazione, apparecchiature elettroniche con sovratensioni transitorie ridotte CAT II: per elettrodomestici, prese elettriche, strumenti portatili ecc. CAT III: alimentazione con cavo sotterraneo; interruttori ad installazione fissa, interruttori automatici di sicurezza, prese elettriche o fusibili CAT IV: apparecchi e dispositivi che sono sottoposti ad alimentazione ad esempio con linee aeree e, di conseguenza, sono esposti a maggiori effetti dei fulmini. In questo caso sono compresi, ad esempio, gli interruttore di alimentazione all'ingresso di corrente , gli scaricatori di sovratensioni, i contatori del consumo elettrico e i ricevitori di controllo circolari. Per garantire la sicurezza d'esercizio dell'apparecchio e per evitare gravi lesioni provocate da carichi eccessivi di corrente o tensione o cortocircuiti, è tassativamente necessario rispettare le indicazioni di sicurezza riportate di seguito per il funzionamento dell'apparecchio. I danni che risultano dal mancato rispetto di queste indicazioni sono escluse da eventuali rivendicazioni di qualsiasi natura.

• Non è consentito utilizzare l'apparecchio in prossimità di circuiti ad alto livello energetico.

• Non superare la tensione in ingresso massima consentita di 600 V AC/DC.

• Non superare in nessun caso i valori d'ingresso massimi consentiti perché è presente il pericolo di gravi lesioni e/o guasti dell'apparecchio.

• Non è consentito superare le tensioni d'ingresso massime -75-specificate. Se non è possibile escludere senza eventuali dubbi che si superino questi picchi di tensione a causa dell'effetto delle correnti transitorie o per altri motivi, è necessario smorzare preventivamente la tensione della misurazione in modo adeguato (10:1).

• Eseguire le misurazioni della tensione oltre i 35V DC o i 25V AC solo in conformità con le disposizioni di sicurezza specifiche. In presenza di tensioni elevate si possono verificare scariche di corrente particolarmente pericolose.

• Non azionare in nessun caso l'apparecchio se non è completamente chiuso.

• Non applicare tensioni per le misurazioni della resistenza.

• Prima della selezione di un'altra funzione di misurazione, scollegare i cavetti di prova o la sonda dal circuito di misurazione.

• Non effettuare rilevamenti della corrente nell'area sottoposta a tensione (V/).

• Verificare la presenza di eventuali danni, vuoti o cavi e fili piegati nell'apparecchio, nei cavetti di prova e negli altri accessori prima dell'attivazione. In caso di dubbio non effettuare misurazioni.

• Eseguire le operazioni di misurazione solo con indumenti asciutti e preferibilmente con calzature di gomma o su un tappetino isolante.

• Non toccare le punte di misurazione dei cavetti per collegamento di prova.

• Rispettare tassativamente le indicazioni di pericolo presenti sull'apparecchio.

• In presenza di grandezze di misurazione, selezionare l'intervallo di misurazione più alto prima della misurazione.

• Non esporre l'apparecchio a temperature estreme, alla luce diretta del sole, forte umidità o condizioni di bagnato.

• Escludere forti sollecitazioni.

• Non azionare l'apparecchio in prossimità di forti campi magnetici (motori, trasformatori, ecc.).

• Non tenere i saldatori a pistola ad alte temperature nelle immediate vicinanze dell'apparecchio.

• Prima dell'attivazione della modalità di misurazione, si consiglia di stabilizzare l'apparecchio portandolo alla temperatura dell'ambiente circostante (un aspetto importante -76-per il passaggio da ambienti caldi a freddi e viceversa).

• Non superare l'intervallo di misurazione impostato per nessun rilevamento. In questo è possibile evitare eventuali danni all'apparecchio.

• Durante la misurazione di corrente o tensione, non ruotare mai il selettore dell'intervallo di misurazione perché con questa operazione si provocano danni all'apparecchio.

• Sostituire la batteria non appena si attiva l'icona della batteria "BAT". Una scarsa potenza delle batterie può provocare risultati di misurazione imprecisi. Di conseguenza di possono verificare scariche elettriche e danni fisici.

• Se non si utilizza l'apparecchio per un periodo prolungato di tempo, rimuovere le batterie dall'apposito vano.

• Pulire l'apparecchio periodicamente con un panno di stoffa umido ed un detergente delicato. Non utilizzare prodotti abrasivi aggressivi.

• L'apparecchio è esclusivamente idoneo per applicazioni interne.

• Non apportare modifiche tecniche all'apparecchio.

• Evitare qualsiasi accostamento a materiali esplosivi ed infiammabili.

• Soltanto agli esperti qualificati del servizio di assistenza tecnica è consentito eseguire le operazioni di apertura dell'apparecchio e gli interventi di manutenzione e riparazione.

• Non disporre l'apparecchio con il lato anteriore sul banco da lavoro o sulle superfici di lavoro per evitare eventuali danni ai comandi.

• - Tenere gli apparecchi di misurazione fuori dalla portata dei bambini - ATTENZIONE! Indicazione per l'impiego dei cavetti per collegamento di prova di sicurezza fornite in dotazione ai sensi della norma

IEC / EN 61010-031:2008

Le misurazioni effettuate nell'intervallo della categoria sovratensione CAT I o CAT II possono essere eseguite con linee di prova o tappi protettivi con sensori metallici da 18 mm che è possibile toccare, mentre in caso di misurazioni effettuate -77-nell'intervallo della categoria sovratensione CAT III o CAT IV è necessario utilizzare solo le linee di prova con i tappi protettivi applicati, contrassegnati da CAT III/CAT IV, e di conseguenza la parte conduttrice dei sensori che è possibile toccare ha una lunghezza massima di solo 4 mm. 1.1. Indicazioni e simboli presenti sull'apparecchio ATTENZIONE! Prestare attenzione ai capitoli specifici contenuti nelle istruzioni per l'uso. L'apparecchio di misurazione è stato sottoposto al test della "sicurezza omologata" ai sensi della legge vigente in materia di apparecchiature e prodotti (GPSG). Alta tensione! Prestare attenzione perché è presente il pericolo di lesioni prodotte da scariche elettriche. Doppio isolamento Corrente alternata Corrente continua Peso Le misurazioni nei pressi dei campi magnetici forti o campi elettrici d'interferenza possono influenzare in modo negativo sul risultato della misurazione. Inoltre le apparecchiature della misurazione reagiscono in modo sensibile ai segnali elettrici di disturbo di qualsiasi natura. Questa situazione dovrebbe essere presa in considerazione nella modalità di misurazione da misure cautelative adeguate.

-78-2. Introduzione 2.1. Disimballaggio dell'apparecchio ed ispezione della fornitura Estrarre l'apparecchio con attenzione dall'imballaggio e verificare la completezza della fornitura. Nella fornitura sono compresi i seguenti componenti: Apparecchio di misurazione a pinza, cavetti per collegamento di prova, batteria, borsa portaoggetti, istruzioni per l'uso, sensore termico. Presentare immediatamente reclamo per eventuali danni o componenti mancanti presso il rivenditore competente.

3. Specifiche tecniche

Display P 1610: display LCD di 17 mm da 3 cifre e ¾ che consente la visualizzazione massima di 3999 e visualizzazione delle icone delle funzioni P 1615: display LCD di 17 mm da 3 cifre e ¾ che consente la visualizzazione massima di 3999 e visualizzazione delle icone delle funzioni P 1625: display LCD di 15 mm da 3 cifre e ¾ che consente la visualizzazione massima di 3999 e visualizzazione delle icone delle funzioni Polarità Selezione automatica (in presenza di valori di misurazione negativi, l'icona meno (-) precede l'indicazione del valore della misurazione) Indicazione del sovraccarico "OL" nel campo di visualizzazione

-79-loading-circle-13.1. Valori d’ingresso massimi consentiti Funzione Ingresso max. A AC, A DC (P 1615, P 1625) 1000 A V DC, V AC 600 V DC/AC Resistenza, diodo, prova di continuità, frequenza, ciclo operativo, capacità 250 V DC/AC Temperatura (°C/°F) 60 V DC/24 V AC

4.1. Corrente continua Modello Intervallo Risoluzione Precisione P 1610 400 mV 100 µV 0,8% + 3 cifra 4 V 1 mV

1,5% + 2 cifra 40 V 10 mV 400 V 100 mV 600 V 1 V 2,0% + 2 cifra Protezione contro sovraccarichi: 600 V AC/DC

1,5% + 8 cifra 40 V 10 mV 400 V 100 mV 600 V 1 V 2,0% + 8 cifra Protezione contro sovraccarichi: 600 V AC/DC Intervallo di frequenza: 50/60 Hz 4.3. Corrente continua Modello Intervallo Risoluzione Precisione P 1615 40 A 10 mA 2,8% + 10 cifra 400 A 100 mA 2,8% + 5 cifra 1000 A 1 A 3,0% + 5 cifra P 1625 40 A 10 mA 2,8% + 10 cifra 400 A 100 mA 2,8% + 8 cifra 1000 A 1 A 3,0% + 8 cifra Protezione contro sovraccarichi: 1000 A PeakTech 1615: errore di posizione ± 1% del valore della misurazione

-82-4.4. Corrente alternata Modello Intervallo Risoluzione Precisione P 1610 40 A 10 mA 2,5% + 10 cifra 400 A 100 mA 2,5% + 5 cifra 1000 A 1 A 3,0% + 4 cifra P 1615 40 A 10 mA 3,0% + 10 cifra 400 A 100 mA 3,0% + 5 cifra 1000 A 1 A 3,0% + 5 cifra P 1625 Valore reale effettivo 40 A 10 mA 2,8% + 10 cifra 400 A 100 mA 2,8% + 8 cifra 1000 A 1 A 3,0% + 8 cifra Protezione contro sovraccarichi: 1000 A PeakTech 1610 / 1615: errore di posizione ± 1% del valore della misurazione Intervallo di frequenza: 50/60 Hz 4.5. Misurazioni della resistenza Modello Intervallo Risoluzione Precisione P 1610

-84-4.7. Misurazioni della frequenza Modello Intervallo Risoluzione Precisione Sensi- bilità P 1610 5 Hz 1 mHz 1,5% + 5 cifra

-85-4.9. Misurazioni della temperatura Modello Intervallo Risoluzione Precisione P 1610 Da -50 a 400

1 °F 3,0% + 7 cifra P 1625 Da -40 a 1000 °C 1 °C 2,5% + 3 cifra Da -40 a 1832 °F 1 °F 2,5% + 5 cifra Protezione contro sovraccarichi: 60 V DC / 24 V AC 4.10. Prova di continuità Modello Segnale acustico limite Corrente test P 1610 < 100

< 1 mA P 1615 < 100 P 1625 < 35 Protezione contro sovraccarichi: 250 V AC/DC 4.11. Test diodi Modello Corrente test Tensione a carico aperto P 1610

1,5 V P 1615 P 1625 Protezione contro sovraccarichi: 250 V AC/DC

-86-5. Comandi e collegamenti presenti sull'apparecchio

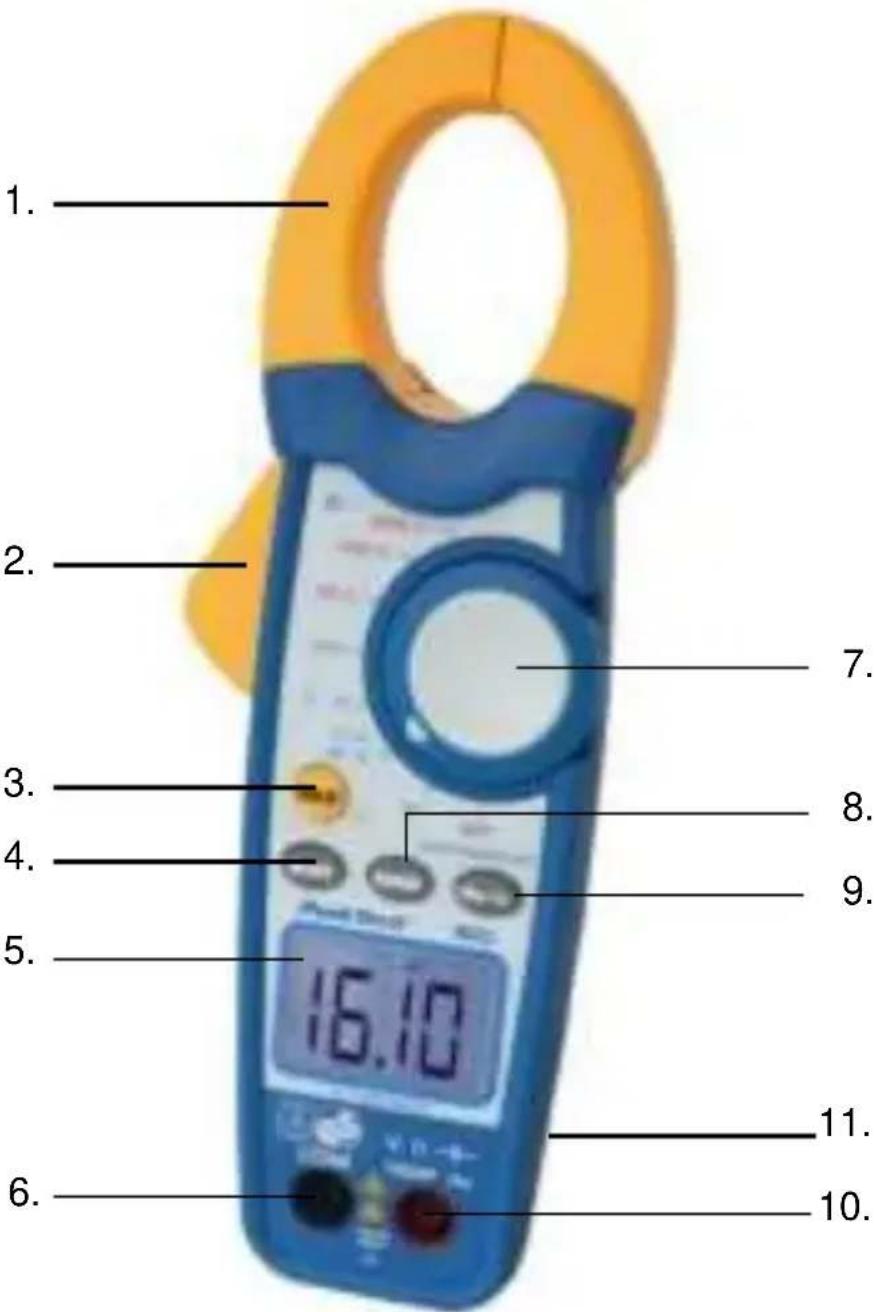

Vista frontale dell'apparecchio P 1610

7. Selettore funzioni 8. Selettore intervallo

Vista frontale dell'apparecchio 1615

7. Ingresso COM 8. Selettore funzioni

9. Pulsante ZERO 10. Selettore dell'intervallo

6.Vista frontale dell'apparecchio 1625

7. Ingresso COM 8. Selettore funzioni

9. Pulsante ZERO 10. Pulsante di retroilluminazione

6.Porta d'ingresso COM Questo componente è necessario per stabilire l'allacciamento del cavetto per collegamento di prova nero per tutte le funzioni di misurazione, ad eccezione delle misurazioni della corrente. Porta d'ingresso V/Hz/ Questo componente è necessario per stabilire l'allacciamento del cavetto per collegamento di prova per le misurazioni di tensione, frequenza, capacità e resistenza, ma anche per le funzioni di prova della continuità e di controllo dei diodi dell'apparecchio. Display LCD L'indicazione del valore è dotata di un'indicazione automatica delle icone delle funzioni. Selettore intervallo / funzione Questo componente è necessario per selezionare la funzione di misurazione e dell'intervallo desiderato. Pulsante per la selezione manuale dell'intervallo (Range) Premendo il pulsante si effettua l'impostazione in modo automatico sulla selezione manuale dell'intervallo e si disattiva l'icona della funzione AUTO. Impostando la selezione manuale dell'intervallo si mantiene l'intervallo selezionato per ultimo prima dell'impostazione. Per modificare l'intervallo premere ripetutamente il pulsante RANGE fino a quando non viene visualizzato l'intervallo desiderato. Per tornare alla selezione automatica dell'intervallo, tenere premuto il pulsante RANGE per almeno 2 secondi. L'impostazione sulla selezione automatica dell'intervallo viene visualizzata dall'attivazione dell'icona funzione "AUTO". Pulsante HOLD Questo componente è necessario per l'attivazione e l'annullam ento della funzione di conservazione del valore. -90-Premendo il pulsante HOLD il valore viene bloccato sul display LCD e l'icona della funzione HOLD si illumina. Per uscire dalla funzione HOLD, premere nuovamente il pulsante HOLD. Pulsante ZERO (P 1625) Questo componente è necessario per le misurazioni del valore relativo e per consentire la memorizzazione del valore della misurazione come valore di riferimento. Per le misurazioni del valore relativo, il valore della misurazione visualizzato corrisponde sempre al valore della differenza tra il segnale memorizzato e quello rilevato. In presenza di un valore di riferimento memorizzato di 24 V ad esempio ed un valore della misurazione corrente di 12,5 V, verrebbe visualizzato un valore di -11,50 V sul display LCD. Se il valore misurato è identico al valore di riferimento memorizzato, viene mostrato il valore 0 sul display LCD. Questo pulsante è utile allo stesso tempo all'impostazione dello zero per le misurazioni DC. Pinza del trasformatore Questo componente è necessario per la misurazione delle correnti continue e quelle alternate. L'indicazione più identifica l'orientamento del flusso della corrente continua attraverso il conduttore che si trova nella pinza. Il valore della misurazione visualizzato è positivo. Pulsante PEAK (P 1625) Per effettuare la misurazione del valore di picco nelle misurazioni della corrente alternata e per consentire l'attivazione della funzione di conservazione del valore di picco, selezionare ad esempio la funzione di misurazione ed intervallo corrente alternata con il selettore funzione / intervallo, quindi premere il pulsante PEAK. L'icona della funzione "P" viene visualizzata sul display. Il valore di picco del segnale presente viene salvato nella memoria digitale dell'apparecchio. Per tornare alla normale modalità di misurazione, premere nuovamente il pulsante PEAK. Apripinze Questo strumento è necessario per aprire la pinza. Rilasciando l'apripinze, la pinzasi richiude in modo automatico. -91-Pulsante ZERO (P 1615) Questo pulsante è utile all'impostazione dello zero per le misurazioni DC. Prima dell'inizio della misurazione premere il pulsante DC fino a quando non viene visualizzato il valore "0" sul display LCD.

6. Modalità di misurazione

ATTENZIONE! Prima dell'avvio della modalità di misurazione, controllare la presenza di eventuali danni nell'apparecchio e negli accessori. Verificare la presenza di pieghe e/o fili scoperti nei cavetti per collegamento di prova. Per l'allacciamento all'apparecchio di misurazione a pinza, controllare la stabilità della sede nelle prese di connessione dei cavetti di prova. In caso di eventuali dubbi in merito alle perfette condizioni dell'apparecchio o degli accessori, non effettuare nessuna misurazione e far ispezionare l'apparecchio da personale specializzato. 6.1. Misurazioni della tensione

1. Escludere la tensione dal circuito di misurazione e eliminare

le cariche dai condensatori.

2. Selezionare la funzione di misurazione desiderata (AC/DC) e

l'intervallo di misurazione con il selettore funzioni / intervallo. Per quanto riguarda le grandezze di misurazione ignote selezionare sempre l'intervallo di misurazione più elevato per motivi di sicurezza e, se necessario, impostarlo successivamente su un intervallo più basso.

3. Allacciare il cavetto per collegamento di prova nero

all'ingresso COM dell'apparecchio.

4. Allacciare il cavetto per collegamento di prova rosso

all'ingresso V/ ed applicare entrambi i cavetti di prova al generatore di tensione da misurare. Applicare nuovamente la tensione d'esercizio al circuito di misurazione e leggere il valore sul display LCD.

-92-ATTENZIONE! Non superare la tensione in ingresso massima consentita di 600 V AC/DC. Superando questo valore, è presente il pericolo di gravi lesioni prodotte dalle scariche elettriche e/o il pericolo di danni all'apparecchio. Non è consentito superare la differenza di potenziale massima di 600 V tra l'ingresso COM e la terra.

5. Dopo aver eseguito tutte le misurazioni, escludere

nuovamente la tensione dal circuito di misurazione, eliminare le eventuali cariche dai condensatori, quindi scollegare i cavetti di prova dal circuito di misurazione. 6.2. Misurazioni della corrente ATTENZIONE! La pinza del trasformatore è progettata per misurazioni della corrente una differenza di potenziale massima di 600 V tra il conduttore da misurare e il potenziale della massa. Le misurazioni della corrente dei conduttori con una differenza di potenziale elevata rispetto alla massa possono provocare danni all'apparecchio di misurazione a pinza, al circuito di misurazione e/o lesioni all'utente. Prima di aprire la pinza destinata ad accogliere il conduttore di corrente da misurare, rimuovere tutti i cavetti per collegamento di prova dagli ingressi dell'apparecchio di misurazione a pinza. La pinza del trasformatore è dotata di una protezione da sovraccarichi fino ad un massimo di 600 V (al massimo per 1 minuto). Non misurare grandezze della corrente sconosciute. Non superare in nessun caso la corrente massima consentita per la misurazione.

1. A seconda della funzione di misurazione desiderata,

impostare il selettore funzioni / intervallo sulla posizione 40 A, 400 A e 1000 A AC o 40A, 400 A e 1000 A DC (P 1615 / P 1625).

2. Aprire la pinza con l'apripinze ed applicare la pinza al

conduttore da misurare. Chiudere la pinza rilasciando l'apripinze. Prestare attenzione al fatto che la pinza si chiuda completamente. -93-3. Leggere il valore sul display LCD dell'apparecchio di misurazione a pinza. Per ottenere risultati precisi si consiglia di prestare attenzione al fatto che il conduttore si trovi al centro della pinza e risulti selezionato l'intervallo di misurazione adeguato.

4. Dopo aver completato la misurazione, aprire la pinza e

scollegarla dal conduttore. 6.3. Misurazioni della resistenza ATTENZIONE! Le misurazioni della resistenza o le prove di continuità sui componenti o i circuiti sotto tensione possono provocare danni all'apparecchio di misurazione a pinza, al componente o al circuito e/o lesioni al personale addetto alle misurazioni. Effettuare le misurazioni della resistenza solo sui circuiti o sui moduli privi di tensione. Il circuito reattivo dell'apparecchio risulta isolato con una protezione contro sovraccarichi elettronica. Per questo motivo è improbabile che l'apparecchio riporti eventuali danni, ma non si tratta di un'eventualità da escludere completamente. Questo principio è valido anche per il pericolo di una scarica elettrica in caso di impiego improprio dell'apparecchio. Per effettuare la misurazione, procedere come descritto di seguito.

1. Escludere la tensione dalla resistenza o dal circuito da

sottoporre a misurazione ed eliminare le eventuali cariche dai condensatori presenti nel circuito. ATTENZIONE! Le misurazioni della resistenza dei componenti sotto tensione possono danneggiare l'apparecchio se si supera la protezione contro sovraccarichi massima di 250 V AC/DC.

2. Allacciare il cavetto per collegamento di prova nero

all'ingresso COM e il cavetto di prova rosso all'ingresso V/.

3. Impostare il selettore funzioni / intervallo facendolo ruotare

sulla posizione "". -94-4. Applicare i cavetti per collegamento di prova alla resistenza da misurare (accertarsi prima che la resistenza sia stata esclusa).

5. Leggere il valore della resistenza sul display LCD. In

presenza di resistenze aperte, sul display LCD viene visualizzata l'icona di sovraccarico OL.

6. Al termine della misurazione, scollegare i cavetti per

collegamento di prova dal circuito di misurazione e dagli ingressi dell'apparecchio di misurazione a pinza. Nota La resistenza specifica dei cavetti di prova può influenzare negativamente la precisione dei rilevamenti in caso di misurazioni di resistenze ridotte. La resistenza specifica dei consueti cavetti per collegamento di prova è compresa tra 0,1 e 0,2 . Per definire in modo corretto la resistenza specifica, allacciare i cavetti per collegamento di prova ai connettori d'ingresso dell'apparecchio di misurazione a pinza, selezionare l'intervallo di resistenza più basso e cortocircuitare i cavetti di prova. Il valore della misurazione visualizzato corrisponde alla resistenza specifica dei cavetti per collegamento di prova ed è necessario sottrarlo al risultato della misurazione. 6.4. Funzione prova della continuità ATTENZIONE! Effettuare le misurazioni solo sui circuiti o sui moduli privi di tensione. Per effettuare la misurazione della conduttività dei componenti, procedere come descritto di seguito.

1. Impostare il selettore funzioni / intervallo facendolo ruotare

))). Allacciare il cavetto per collegamento di prova nero all'ingresso COM e il cavetto di prova rosso all'ingresso V/.

2. Applicare i cavetti per collegamento di prova sul componente

da misurare (accertarsi prima che la tensione -95-sia stata esclusa dal componente).

3. In presenza di resistenze inferiori a 35 35 (P 1625) o 100

(P 1610 / P 1615) (componente generale) viene emesso un bip.

4. Al termine della misurazione, scollegare i cavetti per

collegamento di prova dal componente e dagli ingressi dell'apparecchio di misurazione a pinza. 6.5. Test diodi ATTENZIONE! Effettuare le misurazioni solo sui circuiti o sui moduli privi di tensione. Per effettuare la misurazione, procedere come descritto di seguito.

1. Impostare il selettore funzioni / intervallo facendolo ruotare

sulla posizione L142

2. Allacciare il cavetto per collegamento di prova nero

all'ingresso COM e il cavetto di prova rosso all'ingresso V/.

3. Applicare il cavetto per collegamento di prova rosso al lato

anodo e il cavetto di prova nero al lato catodo del diodo.

4. Leggere il calo di tensione sul display LCD. Il calo di tensione

per i diodi al silicio è normalmente pari a 0,4 V, mentre per i diodi al germano 0,4 V. In presenza di cavetti per collegamento di prova polarizzati in modo errato, viene visualizzato "OL" sul display LCD.

5. Al termine della misurazione, scollegare i cavetti per

collegamento di prova dal componente e dagli ingressi dell'apparecchio di misurazione a pinza. 6.6. Misurazioni della capacità ATTENZIONE! I condensatori sono in grado di conservare tensioni molto elevate. Per questo motivo è tassativamente necessario eliminare le eventuali cariche dai condensatori prima -96-della misurazione. Per questa operazione applicare una resistenza di 100 k ai connettori del condensatore. È tassativamente necessario evitare il contatto con fili scoperti perché è presente il pericolo di lesioni provocate da scariche elettriche. Il tentativo di effettuare la misurazione di condensatori sotto tensione, può provocare danni all'apparecchio di misurazione a pinza. Effettuare la misurazione della capacità come descritto di seguito.

1. Escludere la tensione dal circuito di misurazione e eliminare

le cariche da tutti i condensatori.

2. Impostare il selettore funzioni / intervallo sull'intervallo di

3. Allacciare il cavetto per collegamento di prova nero

all'ingresso COM e il cavetto di prova rosso all'ingresso V/. Nel caso di condensatori polarizzati, prestare la massima attenzione alla polarità. Applicare il cavetto per collegamento di prova rosso al contatto positivo (+) e il cavetto di prova nero al contatto negativo (-) del condensatore.

4. Per ottenere risultati precisi prima di effettuare le misurazioni,

eseguire la taratura a zero premendo il pulsante ZERO (P 1615 / P 1625).

5. Leggere il valore della capacità sul display LCD.

Nota I condensatori sottoposti a tensione residua e i condensatori con una scarsa resistenza di isolamento possono influenzare negativamente il risultato delle misurazioni.

6. Al termine della misurazione, scollegare i cavetti per

collegamento di prova dal condensatore e dagli ingressi dell'apparecchio di misurazione.

-97-6.7. Misurazioni della frequenza Per effettuare la misurazione, procedere come descritto di seguito.

Impostare il selettore funzioni facendolo ruotare sulla posizione "Hz". (P 1615) Impostare il selettore funzioni / intervallo regolandolo sulla posizione "V/Hz%" e selezionare la funzione di misurazione della frequenza con il pulsante Hz%. (P 1625) Impostare il selettore funzioni / intervallo regolandolo sulla posizione "V/Hz%" e tenere premuto il pulsante MODE per più di 2 secondi per selezionare la funzione di misurazione della frequenza.

2. Allacciare il cavetto per collegamento di prova nero

all'ingresso COM e il cavetto di prova rosso all'ingresso V//Hz.

3. Allacciare le punte di misurazione dei cavetti per

collegamento di prova utilizzando il componente adeguato o il circuito adeguato.

4. Leggere la frequenza sul display LCD dell'apparecchio di

misurazione a pinza.

5. Al termine della misurazione, scollegare i cavetti per

collegamento di prova dal circuito di misurazione e dagli ingressi dell'apparecchio di misurazione. 6.8. Misurazioni della temperatura Per effettuare la misurazione delle temperature, procedere come descritto di seguito.

1. Impostare il selettore funzioni facendolo ruotare sulla

posizione °C/°F o TEMP. Inserire l'adattatore della sonda di misurazione dell'accoppiamento termico nella presa V/ (+) -98-e nella presa COM (-) rispettando le indicazioni delle polarità.

2. Collegare la sonda di misurazione dell'accoppiamento

termico modello K all'adattatore.

3. Misurare la temperatura dell'oggetto desiderato con la sonda

e leggere il valore della temperatura sul display LCD.

4. (P 1610 / P 1625) Selezionare °C o °F con il pulsante MODE.

7. Sostituzione della batteria

Se l'icona della batteria si attiva, la batteria risulta esaurita e deve essere sostituita il più presto possibile. Per sostituire la batteria, procedere come descritto di seguito.

1. Disattivare l'apparecchio di misurazione a pinza e scollegare

tutti i cavetti per collegamento di prova dagli ingressi dell'apparecchio del circuito di misurazione.

2. Svitare la vite nel coperchio del vano batterie con un

cacciavite e rimuovere il coperchio.

3. Estrarre la batteria dal vano e sostituirla con una nuova

batteria a blocco da 9 V (NEDA 1604 o equivalente).

4. Applicare nuovamente il coperchio del vano batterie e fissarlo

con la vite. ATTENZIONE! Procedere al corretto smaltimento della batteria usata. Le batterie usate rappresentano rifiuti speciali e devono essere gettate negli appositi raccoglitori. Non azionare in nessun caso l'apparecchio se non è completamente chiuso.

-99-Avvertenze sulle norme di legge sulle batterie Il volume di fornitura di molti apparecchi include anche batterie, che servono ad es. per alimentare i telecomandi. Anche all’interno degli apparecchi stessi possono essere già presenti batterie o accumulatori. Per la commercializzazione di queste batterie o accumulatori, la legislazione sulle batterie ci impone, nella nostra veste di importatori, di richiamare l’attenzione dei nostri clienti sui seguenti punti: Smaltire le batterie esauste a norma di legge, conferendole al punto di raccolta comunale o restituendole gratuitamente a un punto di vendita locale. La legge vieta espressamente lo smaltimento delle batterie con i rifiuti domestici. Le batterie da noi fornite possono essere restituite gratuitamente dopo l’uso al nostro indirizzo, riportato nell’ultima pagina, oppure spedite per posta con adeguata affrancatura. Le batterie contenenti sostanze tossiche devono essere munite di apposito contrassegno, raffigurante un cassonetto barrato e il simbolo chimico (Cd, Hg o Pb) del metallo pesante determinante ai fini della classificazione come prodotto contenente sostanze tossiche:

1. “Cd” sta per Cadmio.

2. “Hg” sta per mercurio.

3. “Pb” sta per piombo.

-100-8. Manutenzione La rimozione della metà posteriore dell'alloggiamento e le operazioni di manutenzione e riparazione svolte sull'apparecchio devono essere effettuate solo da personale specializzato qualificato. Per la pulizia dell'alloggiamento utilizzare solo un panno morbido ed asciutto. Non pulire mai l'alloggiamento con solventi o detergenti che contengano sostanze abrasive. L'azienda si riserva tutti i diritti, anche quelli di traduzione, ristampa e riproduzione delle presenti istruzioni o di parti di queste ultime. Le riproduzioni di qualsiasi natura (fotocopie, microfilm o altre procedure) sono consentite solo su approvazione scritta dell'editore. Ultimo aggiornamento di stampa. L'azienda si riserva il diritto di apportare modifiche tecniche dell'apparecchio per garantirne eventuali migliorie. Con il presente documento l'azienda conferma che l'apparecchiatura fornita soddisfa le specifiche riportate nelle documentazioni e sono tarate di fabbrica. Si consiglia di ripetere la taratura a distanza di un anno. © PeakTech
