1090 - Multímetro PeakTech - Manual de uso y guía de instrucciones gratis

Tipo de producto	Multímetro (comprobador de tensión bipolar)
Marca	PeakTech
Modelo	1090
Pantalla	LCD 3½ dígitos (máx. 1999) con retroiluminación y gráfico de barras
Rangos de tensión	12-690 V CA/CC (6, 12, 24, 50, 120, 230, 400, 690 V)
Resolución	1 V CA/CC
Precisión DCV	±1,0% + 3 dígitos
Precisión ACV	±1,5% + 3 dígitos
Rango de frecuencia ACV	50/60 Hz
Impedancia de entrada	< 1 MΩ
Prueba de continuidad	Resistencia < 200 kΩ, corriente < 1 μA, señal sonora y visual
Prueba de fase unipolar	100-690 V CA, 50/60 Hz
Orden de fases (trifásico)	100-400 V CA, 50/60 Hz, indicación LED R/L
Prueba de impedancia baja (RCD)	12-230 V CA/CC, impedancia < 6 kΩ, duración máx. 5s (250V) / 3s (690V)
Categoría de sobretensión	CAT III 690V / CAT IV 600V
Grado de protección	IP64 (antipolvo y antichorro)
Alimentación	2 pilas 1,5 V AAA (UM-4)
Consumo	máx. 30 mA / aprox. 250 mW
Temperatura de funcionamiento	0 a 50°C, < 80% HR
Limpieza	Paño húmedo sin pelusa, detergente suave
Certificaciones	TÜV/GS, CE, RoHS

Preguntas frecuentes - 1090 PeakTech

¿Cómo realizar una prueba de continuidad con el PeakTech 1090?

Asegúrese de que el circuito esté sin tensión. Conecte las dos puntas de prueba al conductor a probar. Si la resistencia es inferior a 200 kΩ, sonará una señal acústica continua y se encenderá el LED de control de continuidad.

¿Cómo probar el orden de fases en un sistema trifásico?

Sujete firmemente los mangos para un acoplamiento capacitivo a tierra. Conecte L2 a la fase supuesta L2 y L1 a la fase supuesta L1. La pantalla indica R (campo rotatorio derecho) o L (campo rotatorio izquierdo). Se requiere un rango de tensión de 100 a 400 V CA.

¿Qué significa la categoría de sobretensión CAT III 690V?

CAT III es una categoría de medición para instalaciones fijas, como alimentaciones por cable subterráneo, conmutadores fijos y tomas industriales. 690V indica la tensión máxima admisible entre las entradas y tierra.

¿Cómo reemplazar las pilas del PeakTech 1090?

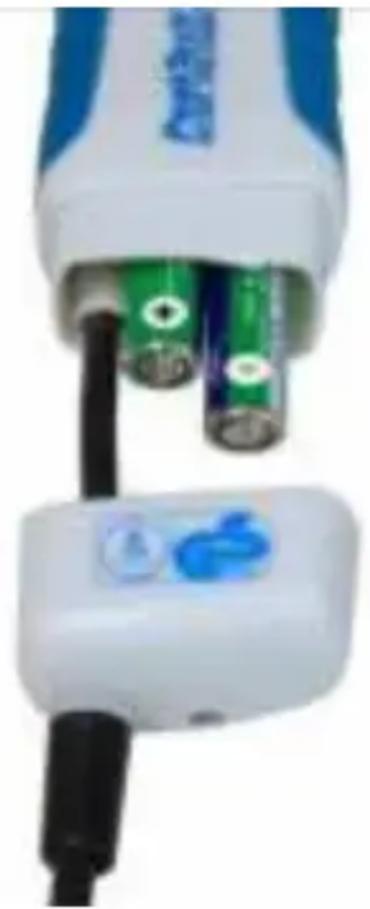

Desconecte el aparato de cualquier fuente de tensión. Abra el compartimento de pilas en la parte inferior del aparato con un destornillador de estrella. Reemplace las pilas usadas por dos pilas nuevas tipo AAA (1,5V). Respete la polaridad y cierre el compartimento.

¿Cómo utilizar la función de prueba de impedancia baja (RCD)?

Esta función es útil para probar interruptores diferenciales (ID). Mantenga las dos puntas de prueba en los puntos de medición y presione simultáneamente los dos botones de prueba. Se muestra la tensión medida y se enciende el LED Low Imp. Atención: el ciclo de trabajo máximo es de 5 segundos hasta 250V y 3 segundos hasta 690V, con un reposo de 10 minutos.

¿Qué hacer si el aparato no se enciende durante una prueba de tensión?

Verifique primero las pilas: si están débiles, reemplácelas. Realice una autocomprobación: cortocircuite las puntas de prueba; la pantalla debe encenderse y sonar una señal acústica. Si no ocurre nada, las pilas pueden estar descargadas o el aparato está defectuoso.

¿Se pueden medir tensiones superiores a 690 V con este aparato?

No. La tensión de entrada máxima permitida es de 690 V CA/CC. No supere nunca este límite, ya que podría causar lesiones graves o destruir el aparato.

¿Cómo limpiar el PeakTech 1090?

Utilice un paño húmedo sin pelusa con un detergente suave. No deje que ningún líquido penetre en el aparato. No use productos abrasivos o corrosivos.

¿Cuáles son las precauciones de seguridad importantes?

Nunca mida en circuitos de alta tensión. Use ropa seca y zapatos aislantes. No toque las puntas de prueba durante una medición. Respete las categorías de sobretensión (CAT III/IV). Las mediciones por encima de 35V CC o 25V CA requieren precauciones reforzadas.

¿Cómo probar la presencia de tensión unipolar?

La prueba de fase unipolar es posible a partir de aproximadamente 100 V CA. Conecte la punta L2 a la fuente. Si se enciende el LED de fase unipolar, se detecta la fase. Esta prueba no reemplaza una medición bipolar para confirmar la ausencia de tensión.

MANUAL DE USUARIO 1090 PeakTech

1. Advertencias de seguridad

Este producto cumple con los requisitos de las siguientes directivas de la Unión Europea para la conformidad CE: 2014/30/UE (compatibilidad electromagnética), 2014/35/UE (baja tensión), 2011/65/UE (RoHS).

Categoría de sobretensión CAT III 690V / CAT IV 600V; grado de contaminación para aparatos eléctricos 2.

CAT I: Nivel de señal, telecomunicación, aparatos eléctricos con escasas sobretensiones transitorias

CAT II: Para aparatos domésticos, enchufes de red, instrumentos portátiles, etc.

CAT III: Suministro mediante un cable subterráneo; interruptores instalados fijos, fusibles automáticos, enchufes o contactores

CAT IV: Aparatos y dispositivos suministrados p. ej. a través de conductores aéreos y que por tanto están muy expuestos a descargas. Entre estos se encuentran p. ej. interruptores principales en la entrada de corriente, deflectores de sobretensión, contadores de consumo eléctrico y receptores de telemandos.

Para garantizar el funcionamiento seguro del aparato y evitar lesiones graves provocadas por sobrecargas de corriente o de tensión y cortocircuitos es imprescindible observar las siguientes advertencias de seguridad durante la utilización del aparato.

El usuario no tendrá derecho a ningún tipo de reclamación por los daños originados como consecuencia de no observar estas advertencias.

* Este aparato no debe utilizarse en circuitos de alta energía.
* No debe excederse la tensión de entrada máxima permitida de 690V DC o 690V AC.
* No deben superarse bajo ningún concepto los valores de entrada máximos permitidos (existe el riesgo de sufrir lesiones graves y/o provocar daños en el aparato).

* No deben excederse las tensiones de entrada máximas indicadas. Si no se puede excluir con total certeza que estas puntas de tensión se sobrepasen por la influencia de perturbaciones transitorias u otros motivos, la tensión de medida deberá atenuarse previamente a razón de (10:1).

* El aparato no debe ponerse nunca en funcionamiento si no está completamente cerrado.

* Antes de la puesta en funcionamiento, el aparato y cualquier otro accesorio deben comprobarse para descartar posibles daños o cables e hilos desnudos o doblados. En caso de duda no deben llevarse a cabo mediciones.

* Los trabajos de medición solo deben llevarse a cabo con la ropa seca y preferentemente con zapatos de goma o sobre una alfombrilla aislante.

* Las puntas de sonda de los cables de comprobación no deben tocarse.

* Es imprescindible tener en cuenta las advertencias colocadas en el aparato.

* El aparato no debe exponerse a temperaturas extremas, a la luz directa del sol ni a niveles extremos de humedad o humedad atmosférica.

* Deben evitarse las sacudidas fuertes.

* El aparato no debe utilizarse cerca de potentes campos magnéticos (motores, transformadores, etc.).

* Las pistolas de soldadura calientes deben mantenerse fuera del entorno directo del aparato.

* Antes de comenzar el proceso de medición, el aparato debe estabilizarse a la temperatura ambiente (esto es especialmente importante en caso de que pase de un entorno frío a otro caliente y viceversa).

* Las mediciones de tensiones superiores a 35V DC o 25V AC solo deben llevarse a cabo de conformidad con las disposiciones de seguridad relevantes. En caso de tensiones superiores pueden producirse descargas especialmente peligrosas.

* Los fallos en el rendimiento de la pila pueden dar lugar a resultados de medición imprecisos. Esto puede tener como consecuencia descargas eléctricas y lesiones físicas.

* Si tiene previsto no utilizar el aparato durante un largo período de tiempo, extraiga la pila de su compartimento.
* Limpie la carcasa periódicamente con un paño húmedo y un producto de limpieza suave. No utilice productos corrosivos.
* Evite siempre utilizarlo cerca de sustancias explosivas o inflamables.
* Solo personal cualificado de servicio técnico puede abrir el aparato para realizar trabajos de reparación o mantenimiento.
* No apoye el aparato con la parte frontal sobre el banco o la superficie de trabajo porque los elementos de mando podrían resultar dañados.
* No efectúe ninguna modificación técnica en el aparato.
* -Mantenga los aparatos de medición fuera del alcance de los niños-

1.1. Limpieza del aparato

Limpie el aparato solo con un paño húmedo sin pelusa. Utilice exclusivamente detergentes habituales en el mercado. Durante la limpieza debe procurarse que ningún líquido llegue al interior del aparato.

Esto podría provocar un cortocircuito y que el aparato se estropeara.

1.2. Indicaciones de advertencia y símbolos colocados en el aparato

	¡ATENCIÓN! Consultar los capítulos correspondientes en el manual de instrucciones.
	Doble aislamiento
CAT III 690V	Indicación de la categoría de sobretensión
	Marcado CE según 2004/22/CE
	Campo de giro a la derecha
	Campo de giro a la izquierda
	Prueba de continuidad
	Comprobador de fase monopolar (100 – 690 V AC 50/60 Hz)
	Mediciones en sistemas bajo tensión
	Tensión continua, polaridad negativa
	Tensión continua, polaridad positiva
	Tensión alterna
	Tensión continua y alterna
	Certificado "Seguridad comprobada" de TÜV Rheinland

1.3. Introducción

Los indicadores de tensión de dos polos PeakTech ^® 1090 y 1095 cuentan con una gran cantidad de funciones de medición adicionales.

Entre ellas destaca la comprobación de fase monopolar (AC), la comprobación de polaridad en el rango de tensión continua, el indicador de sentido de giro para sistemas trifásicos, la prueba de continuidad con señal óptica y acústica y la iluminación del punto -71-

de medición. El PeakTech ^® 1090 dispone además de una función de prueba para interruptores del circuito de fallos de conexión a tierra (FI).

Estos aparatos de medida son adecuados para comprobar la tensión continua y alterna en rangos de entre 12V y 690 V, están certificados por TÜV/GS y se han probado de acuerdo con la norma EN 61243-3.

Gracias a la protección contra el polvo y las salpicaduras de agua, este aparato puede utilizarse en múltiples aplicaciones tanto en interiores como en exteriores.

1.4. Características

* Mediciones de tensión de 12 V a 690 V AC/DC
* Indicador del sentido de giro para sistemas trifásicos
* Iluminación del punto de medición para trabajar de forma más segura
* Prueba de continuidad con señal audiovisual
* Comprobación de polaridad para mediciones de tensión continua
* Comprobación de fase monopolar en el rango de tensión alterna
* IP64: Protección contra polvo y salpicaduras de agua
* Seguridad comprobada por TÜV/GS
* Función de prueba de baja impedancia para interruptores del circuito de fallos de conexión a tierra (FI)

2. Datos técnicos

2,1. PeakTech ^® 1090

Pantalla LCD	3 1/2 posiciones (máx. 1999) con fondo iluminado y gráfico de barras
Rangos de medición de tensión	6, 12, 24, 50, 120, 230, 400 AC/DC 690 V DC
Resolución	1 V AC/DC
Precisión	DCV: +/- 1,0% + 3 dgt. ACV: +/- 1,5% + 3 dgt.
Rango de frecuencia ACV	50 / 60 Hz
Comprobación de tensión	Automática
Comprobación de polaridad	Rango de medición total
Selección de rango	Automática
Tiempo de respuesta	2 ~ 3 veces por segundo
Autoimpedancia	<1 MΩ
Comprobación de fase monopolar
Rango de tensión	100 ... 400 V AC
Rango de frecuencia ACV	50 / 60 Hz
Prueba de continuidad
Rango de resistencia	<200 kΩ
Corriente de prueba	<1 μA
Protección contra sobretensiones	400 V AC / 690 V DC
Prova a bassa impedenza
Campo di tensione	12 ... 230 V AC/DC
Bassa impedenza	<6 kΩ
Generalmente
Alimentazione	2 x 1,5 V AAA (UM-4) batterie
Temperatura di esercizio	0 ... 50°C <80% RH
Categoria di sovratensione	CAT III 690V / CAT IV 600V
LED de rango de tensión	+/-12, 24, 36, 50, 120, 230, 400, 690 VDC
	12, 24, 36, 50, 120, 230, 400, 690 VAC
Precisión	-30% hasta 0% del valor de medición
Comprobación de tensión	Automática
Comprobación de polaridad	Rango de medición total
Selección de rango	Automática
Tiempo de respuesta	< 0.1s LED
Rango de frecuencia ACV	50 / 60Hz
Carga automática (RCD)	Sí
Carga básica interna	aprox. 2.1 W a 600V
Corriente pico	1s <0.2A / Is (5s) < 3.5mA
Tiempo de servicio	ED =30s
Tiempo de reanudación	10 min
LED on	aprox. 8V AC/DC
Comprobación de fase monopolar
Rango de tensión	100...690 VAC
Rango de frecuencia ACV	50 / 60 Hz
Prueba de continuidad
Rango de resistencia	<300 kΩ
Corriente de prueba	5 μA
Protección contra sobretensiones	690 V AC/DC
Indicación del sentido de giro
Rango de tensión (LED)	100...400 V
Rango de frecuencia	50/6 0Hz
Principio de medición	Electrodos de contacto bipolares
Autocomprobación	Autotest
Tensión de alimentación	2 pilas de 1.5V “AAA”
Consumo de energía	máx. 30mA / aprox. 250mW
Temperatura de servicio	-10°C a +55°C
Humedad del aire durante el funcionamiento	Humedad relativa del aire < 85 %
Categoría de sobretensión	CAT III 690V / CAT IV 600V

3. Elementos de mando

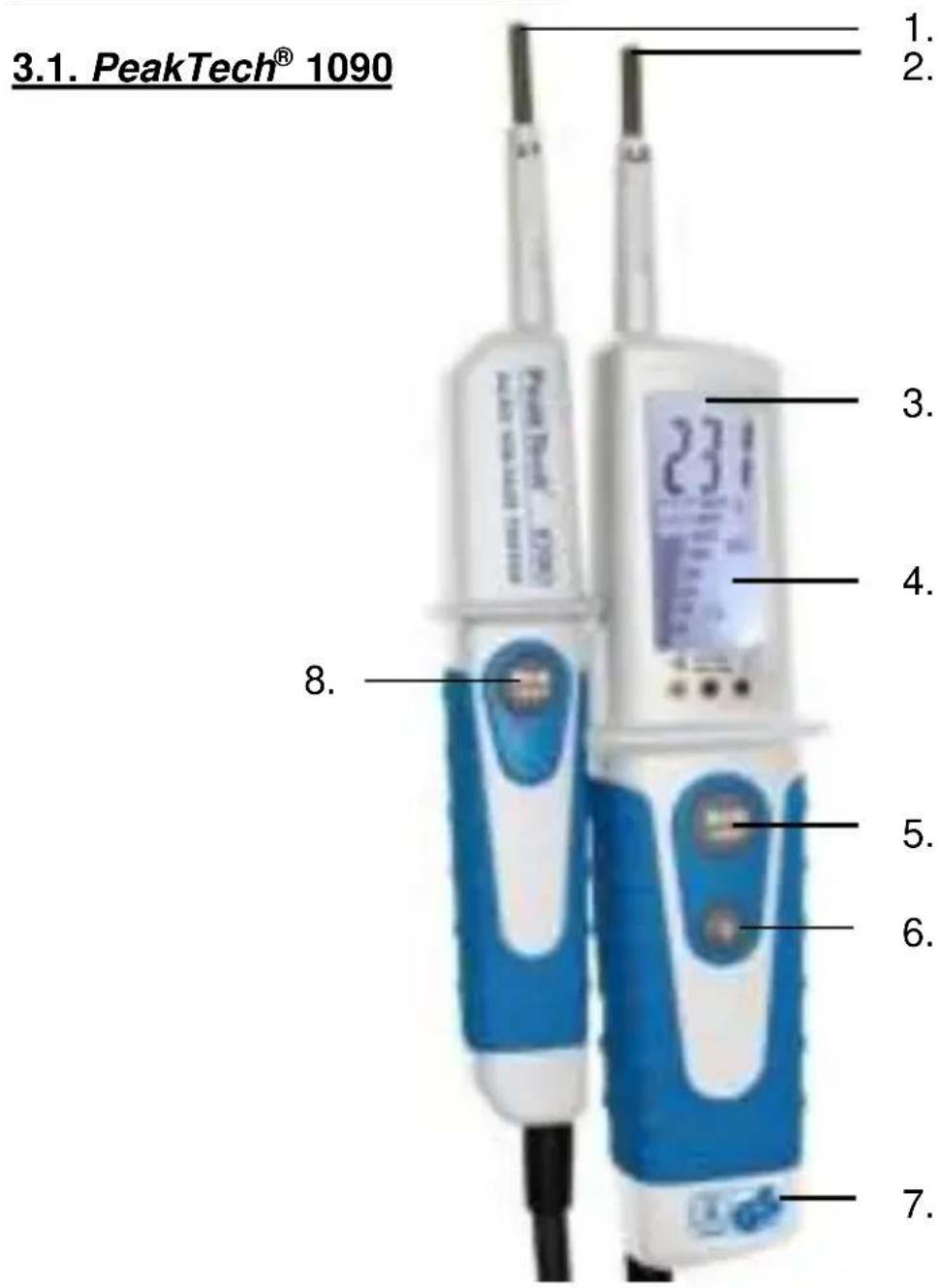

3.1. PeakTech® 1090 1. 2. 3. 4. 5. 6. 7. 8.

1. Punta de sonda - (L1)
2. Punta de sonda + (L2)
3. Iluminación del punto de medición
4. Pantalla LCD
5. Tecla para prueba de baja impedancia (L2)
6. Tecla para iluminación del punto de medición
7. Compartimento para pilas
8. Tecla para prueba de baja impedancia (L1)

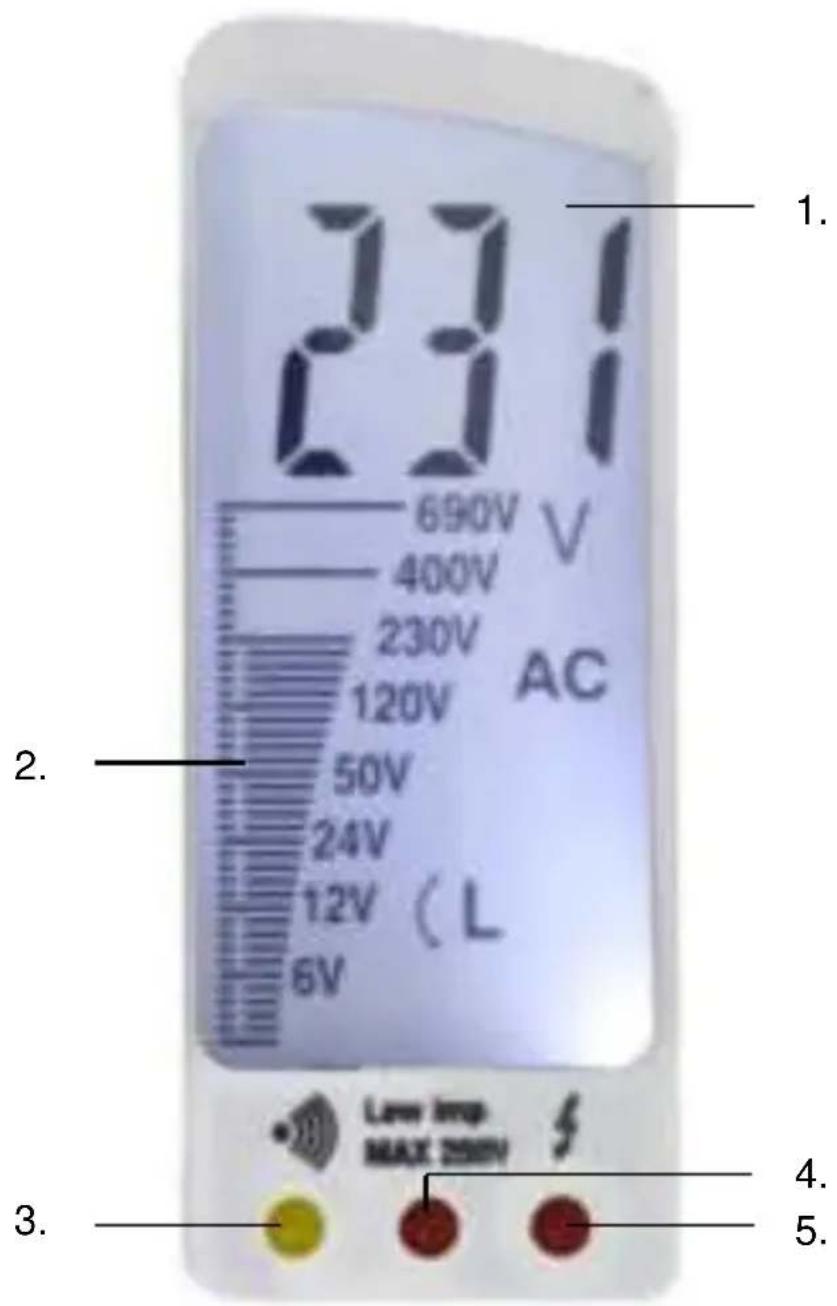

3.2. Indicador PeakTech ^® 1090

23V 690V V 400V AC 230V 120V 50V 24V 12V (L 6V) Low Imp MAX 200V 3. 4. 5.

1. Pantalla LCD de 3 ½ posiciones
2. Gráfico de barras
3. LED de prueba de continuidad
4. LED de prueba de baja impedancia
5. LED indicador de la comprobación de fase monopolar

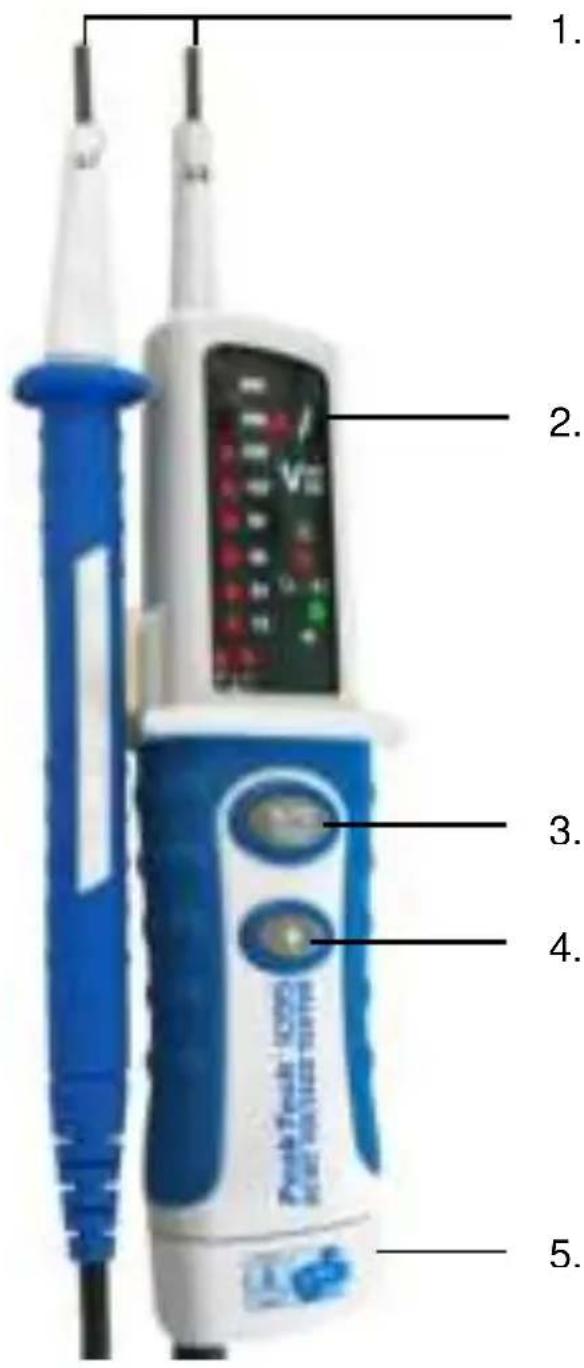

3.3. PeakTech® 1095

1. 2. 3. 4. 5.

1. Puntas de sonda L1 y L2
2. Indicador de LED
3. Tecla de autocomprobación
4. Tecla para encender la iluminación del punto de medición
5. Compartimento para pilas con tornillo en la parte inferior

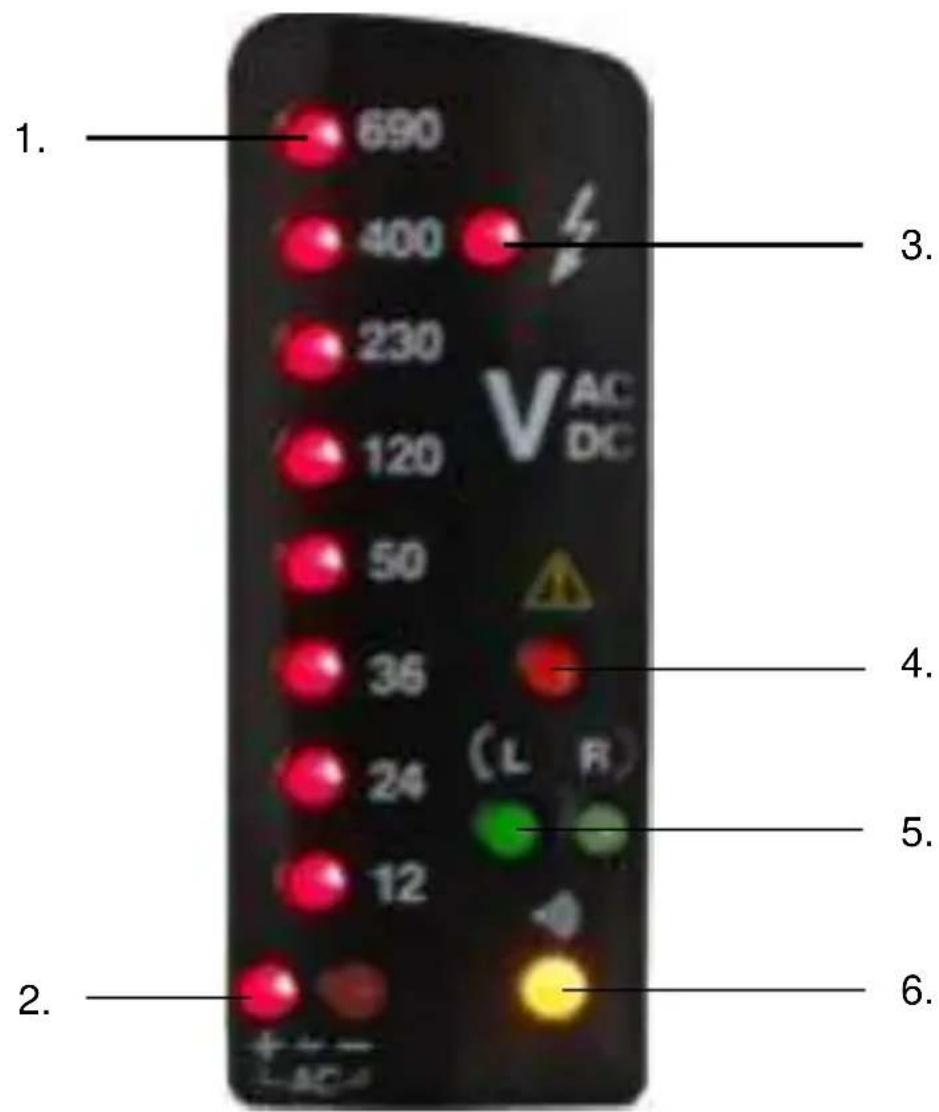

3.4. Indicador PeakTech ^® 1095

1. 690 400 230 120 50 36 24 12 V AC DC 4. (L R) 5. 6. 2.

1. Indicador de tensión 12 – 690 V
2. Indicador de polaridad DC / Indicador de tensión alterna (AC)
3. Indicador de tensión / Indicador de fase monopolar (AC)
4. Luz de advertencia para tensiones superiores a 50 V
5. Indicador del sentido de giro en sentido trifásico, a la izquierda/derecha
6. Indicador de prueba de continuidad

4. Preparativos para las mediciones

Prueba de funcionamiento / Autotest

* Pruebe el indicador de tensión en una fuente conocida.

* El LED " se iluminará si existe una tensión superior a 50V, incluso si la está gastada o se ha quitado.

PeakTech ^® 1090

* Mantenga juntas las dos sondas L1 + L2 y póngalas en cortocircuito. La pantalla se ilumina, suena la señal acústica y se enciende el LED de la prueba de continuidad. Los LEDs de la prueba de baja impedancia y de la prueba de fase unipolar están apagados.

PeakTech ^® 1095

* Atención: Para evitar descargas eléctricas, separe las puntas de sonda de la fuente de tensión antes de llevar a cabo la función de autocomprobación.

* Si pulsa el botón "Autocomprobación", todos los LED de tensión y el LED de la prueba de continuidad deben encenderse y debe sonar una señal acústica. Esto indica que se ha realizado el autotest y que el aparato funciona correctamente.

4.1. Mediciones

Comprobación de tensión

* Conectar ambas punas de sonda a la fuente de energía.
* Si la tensión es >6 V (P 1090) o >12 V (P 1095), el indicador de tensión se enciende automáticamente.
* La tensión se indica a través de la pantalla LCD (P 1090) o de los LED (P 1095).
* Para tensiones alternas, en la pantalla LCD aparece "AC" (P 1090) o se enciende el LED "AC" (P 1095).
* Para tensiones continuas, en la pantalla LCD aparece "DC" (P 1090) o se enciende el LED "-" o "+"- (P 1095).
* El valor de la tensión medida se indica numéricamente en la pantalla LCD (P 1090) o mediante siete LED (12 \~ 690 V) (P 1095) y muestra la tensión existente.
* La indicación de la polaridad "-" (P 1090) o el LED (P 1095) en el modo DC se refiere siempre a la punta de sonda "L2"

Comprobación de fase monopolar

* La comprobación de fase monopolar solo es posible si las pilas cuentan con tensión suficiente.
* La comprobación de fase monopolar comienza a una tensión alterna de aprox. 100 V AC.
* En determinadas circunstancias, la utilización de la comprobación de fase monopolar puede verse influida negativamente (p. ej. con una mala conexión a tierra, una ubicación bien aislada, factores perturbadores electromagnéticos).
* La comprobación monopolar no es apropiada para constatar la ausencia de tensión. Para este fin es imprescindible utilizar siempre la comprobación de tensión bipolar.
* Conectar la punta de sonda "L2" con la fuente de tensión hasta que se ilumine el LED de la función de comprobación de fase monopolar. Si se utiliza el instrumento P 1090, a la vez se iluminará la pantalla LCD pero no mostrará ningún valor de tensión. Para ello deberá llevarse a cabo la comprobación de tensión bipolar.

Prueba de continuidad

* La prueba de continuidad solo es posible si las pilas cuentan con tensión suficiente.
* La prueba de continuidad solo debe llevarse a cabo en conductores eléctricos sin tensión.
* Conecte ambas puntas de sonda con el conductor que se va a medir.
* La prueba de continuidad solo se realiza con resistencias del conductor <200 kΩ (P 1090) / <300 kΩ (P 1095).
* Se emite una señal acústica continua y se ilumina el LED correspondiente.

Determinación del sentido de giro del campo giratorio

* El comprobador de tensión está equipado con un indicador de campo giratorio de dos polos. La detección de la caja de incremento sólo funciona con los sistemas de puesta a tierra. Aquí las dos asas deben ser incluidos para asegurar un acoplamiento capacitivo a tierra.
* El reconocimiento del sentido de giro del campo está siempre activado. Los símbolos R o L se visualizan siempre. Sin embargo, el sentido de giro solo puede determinarse dentro de un sistema trifásico. En él, el aparato muestra la tensión entre dos fases.
* Conecte la punta de sonda "L2" con la probable fase L2 y la punta de sonda "L1" con la probable fase L1.
* La tensión y el sentido de giro del campo se indican respectivamente en la pantalla LCD (P 1090) y a través de los correspondientes LED (P 1095).
* "R" significa que la probable fase L1 es la fase L1 real y que la probable fase L2 es la fase L2 real, de lo que se desprende un campo giratorio a la derecha.
* "L" significa que la probable fase L1 es la fase L2 real y que la probable fase L2 es la fase L1 real, de lo que se desprende un campo giratorio a la izquierda.
* Al realizar de nuevo la prueba con las puntas de sonda cambiadas deberá iluminarse el símbolo contrario.

Iluminación del punto de medición

* El indicador de tensión está provisto de un sistema de iluminación del punto de medición.
* Con esta función se facilita el trabajo cuando las condiciones de luz no son buenas (p. ej. en armarios de distribución, acometidas domésticas o sótanos).
* Para encender la iluminación del punto de medición pulse la tecla 🍒 en el instrumento.
* Un LED claro iluminará la superficie situada delante de la punta de sonda "L2".

Medición de tensión con baja resistencia interna (P 1090)

Esta función es especialmente útil para verificar instalaciones eléctricas. Debido a la baja impedancia interna, se suprime el indicador de tensión capacitiva. El indicador muestra la tensión existente en cada momento. En caso de mediciones de la fase "L1" a través de la toma de tierra "PE" pueden dispararse interruptores del circuito de fallos de conexión a tierra (FI o RCI).

Este método puede utilizarse para mediciones superiores a 12 V. Sujete el indicador por el mango y no toque nunca las puntas de sonda durante la medición. Coloque ambas punas sobre los puntos de medición que desean verificarse. Pulse las dos teclas al mismo tiempo. La tensión existente se muestra en la pantalla LCD. El LED Low-Imp indica una medición de impedancia baja.

¡Atención!

El ciclo de trabajo máximo permitido en el modo de funcionamiento "Baja impedancia" es de cinco segundos para tensiones de hasta 250 V y de tres segundos para tensiones de hasta 690 V. Una vez transcurrido este tiempo espere 10 minutos para realizar la siguiente medición.

5. Cambio de las pilas

* Si al poner en cortocircuito las puntas de las sondas no se escucha ninguna señal o si la función de autocomprobación (AUTO-Test) ya no funciona es porque las pilas ya no tienen tensión suficiente.
* Separe el indicador de tensión completamente de cualquier fuente de tensión.
* Abra el compartimento de las pilas situado en la parte inferior del aparato utilizando un destornillador de cruz.
* Desplace la tapa del compartimento de las pilas con cuidado hacia abajo.
* Cambie las pilas gastadas por otras nuevas del mismo tipo ("AAA" (UM4 R03) 1,5V).
* Compruebe la correcta polaridad de las pilas.
* Cierre el compartimento de la pila y atornille la tapa completamente.

Notificación sobre el Reglamento de la batería

La entrega de muchos dispositivos incluye baterías, que por ejemplo sirven para operar el mando a distancia. También podría haber baterías o acumuladores incorporados en el propio dispositivo. En relación con la venta de estas baterías o acumuladores, estamos obligados bajo el Reglamento de Baterías a notificar a nuestros clientes de lo siguiente:

Deseche las baterías viejas en un punto de recogida del consejo o devuélvalas a una tienda local sin costo alguno. La disposición en basura doméstica está estrictamente prohibida de acuerdo con el Reglamento de la Batería. Usted puede devolver las baterías usadas obtenidas de nosotros sin costo en la dirección que aparece en el último lado de este manual o enviándolo con sellos suficientes.

Las baterías contaminadas se marcarán con un símbolo que consta de un contenedor de basura tachado y el símbolo químico (Cd, Hg o Pb) del metal pesado que es responsable de la clasificación como contaminante:

Q0' H1' H2'

1. "Cd" significa cadmio.
2. "Hg" significa mercurio.
3. "Pb" significa plomo.

Última versión de la impresión. Reservado el derecho a introducir en el aparato cambios técnicos que supongan mejoras. Por la presente confirmamos que todos los aparatos cumplen las especificaciones indicadas en nuestra documentación y que se suministran calibrados de fábrica.

Se recomienda repetir el calibrado al cabo de un año.

©PeakTech® 08/2021/SM/JTh/Lie/Ehr
