1090 - Multimètre PeakTech - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multimètre (testeur de tension bipolaire)
Marque	PeakTech
Modèle	1090
Affichage	LCD 3½ chiffres (max 1999) avec rétroéclairage et graphique à barres
Plages de tension	12-690 V AC/DC (6, 12, 24, 50, 120, 230, 400, 690 V)
Résolution	1 V AC/DC
Précision DCV	±1,0% + 3 chiffres
Précision ACV	±1,5% + 3 chiffres
Plage de fréquence ACV	50/60 Hz
Impédance d'entrée	< 1 MΩ
Test de continuité	Résistance < 200 kΩ, courant < 1 μA, signal sonore et visuel
Test de phase unipolaire	100-690 V AC, 50/60 Hz
Ordre des phases (triphasé)	100-400 V AC, 50/60 Hz, affichage LED R/L
Test d'impédance faible (RCD)	12-230 V AC/DC, impédance < 6 kΩ, durée max 5s (250V) / 3s (690V)
Catégorie de surtension	CAT III 690V / CAT IV 600V
Indice de protection	IP64 (antipoussière et anti-éclaboussures)
Alimentation	2 piles 1,5 V AAA (UM-4)
Consommation	max. 30 mA / env. 250 mW
Température de fonctionnement	0 à 50°C, < 80% HR
Nettoyage	Chiffon humide non pelucheux, détergent doux
Certifications	TÜV/GS, CE, RoHS

FOIRE AUX QUESTIONS - 1090 PeakTech

Comment effectuer un test de continuité avec le PeakTech 1090 ?

Assurez-vous que le circuit est hors tension. Reliez les deux pointes d'essai au conducteur à tester. Si la résistance est inférieure à 200 kΩ, un signal acoustique continu retentit et la LED de contrôle de continuité s'allume.

Comment tester l'ordre des phases sur un système triphasé ?

Tenez fermement les poignées pour un couplage capacitif au sol. Reliez L2 à la phase supposée L2 et L1 à la phase supposée L1. L'affichage indique R (champ rotatif droit) ou L (champ rotatif gauche). Une plage de tension de 100 à 400 V AC est requise.

Que signifie la catégorie de surtension CAT III 690V ?

CAT III est une catégorie de mesure pour les installations fixes, comme les alimentations par câble souterrain, les commutateurs fixes et les prises industrielles. 690V indique la tension maximale admissible entre les entrées et la terre.

Comment remplacer les piles du PeakTech 1090 ?

Déconnectez l'appareil de toute source de tension. Ouvrez le compartiment à piles au bas de l'appareil avec un tournevis cruciforme. Remplacez les piles usagées par deux piles neuves de type AAA (1,5V). Respectez la polarité et refermez le compartiment.

Comment utiliser la fonction de test d'impédance faible (RCD) ?

Cette fonction est utile pour tester les disjoncteurs différentiels (FI). Maintenez les deux pointes d'essai sur les points de mesure et appuyez simultanément sur les deux boutons de test. La tension mesurée s'affiche et la LED Low Imp s'allume. Attention : le cycle de travail maximum est de 5 secondes jusqu'à 250V et 3 secondes jusqu'à 690V, avec un repos de 10 minutes.

Que faire si l'appareil ne s'allume pas lors d'un test de tension ?

Vérifiez d'abord les piles : si elles sont faibles, remplacez-les. Effectuez un autotest : court-circuitez les pointes d'essai ; l'écran doit s'allumer et un signal sonore retentir. Si rien ne se produit, les piles sont peut-être déchargées ou l'appareil est défectueux.

Peut-on mesurer des tensions supérieures à 690 V avec cet appareil ?

Non. La tension d'entrée maximale autorisée est de 690 V AC/DC. Ne dépassez jamais cette limite, car cela pourrait causer des blessures graves ou détruire l'appareil.

Comment nettoyer le PeakTech 1090 ?

Utilisez un chiffon humide non pelucheux avec un détergent doux. Ne laissez aucun liquide pénétrer dans l'appareil. N'utilisez pas de produits abrasifs ou corrosifs.

Quelles sont les précautions de sécurité importantes ?

Ne mesurez jamais sur des circuits à haute tension. Utilisez des vêtements secs et des chaussures isolantes. Ne touchez pas les pointes d'essai pendant une mesure. Respectez les catégories de surtension (CAT III/IV). Les mesures au-dessus de 35V DC ou 25V AC nécessitent des précautions renforcées.

Comment tester la présence de tension unipolaire ?

Le test de phase unipolaire est possible à partir d'environ 100 V AC. Reliez la pointe L2 à la source. Si la LED de phase unipolaire s'allume, la phase est détectée. Ce test ne remplace pas une mesure bipolaire pour confirmer l'absence de tension.

MODE D'EMPLOI 1090 PeakTech

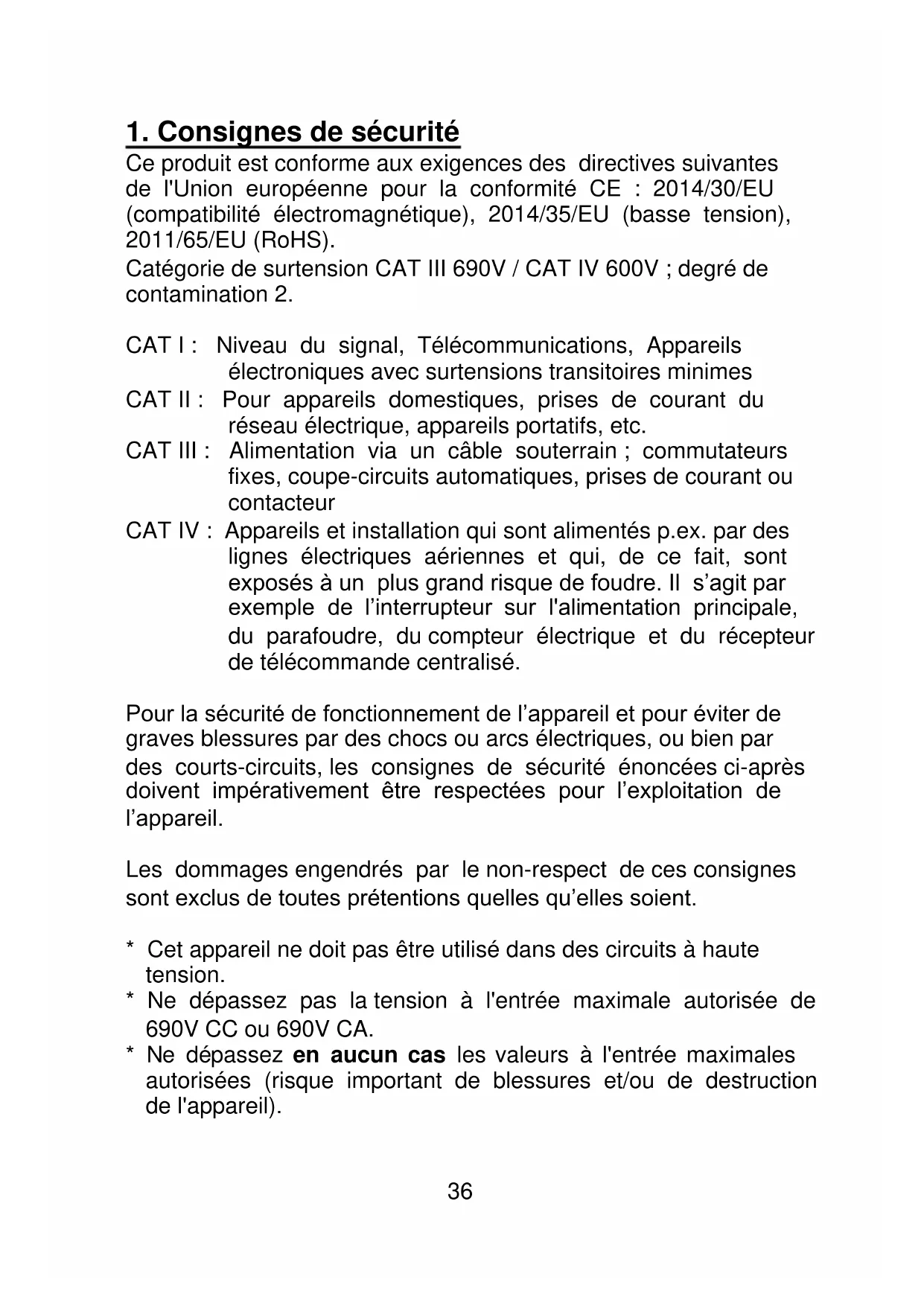

1. Consignes de sécurité

Ce produit est conforme aux exigences des directives suivantes de l'Union européenne pour la conformité CE : 2014/30/EU (compatibilité électromagnétique), 2014/35/EU (basse tension), 2011/65/EU (RoHS).

Catégorie de surtension CAT III 690V / CAT IV 600V; degré de contamination 2.

CAT I : Niveau du signal, Télécommunications, Appareils électroniques avec surtensions transitoires minimes

CAT II : Pour appareils domestiques, prises de courant du réseau électrique, appareils portatifs, etc.

CAT III : Alimentation via un câble souterrain ; commutateurs fixes, coupe-circuits automatiques, prises de courant ou contacteur

CAT IV : Appareils et installation qui sont alimentés p. ex. par des lignes électriques aériennes et qui, de ce fait, sont exposés à un plus grand risque de foudre. Il s'agit par exemple de l'interrupteur sur l'alimentation principale, du parafoudre, du compteur électrique et du récepteur de télécommande centralisé.

Pour la sécurité de fonctionnement de l'appareil et pour éviter de graves blessures par des chocs ou arcs électriques, ou bien par des courts-circuits, les consignes de sécurité énoncées ci-après doivent impérativement être respectées pour l'exploitation de l'appareil.

Les dommages engendrés par le non-respect de ces consignes sont exclus de toutes prétentions quelles qu'elles soient.

* Cet appareil ne doit pas être utilisé dans des circuits à haute tension. * Ne dépassez pas la tension à l'entrée maximale autorisée de 690V CC ou 690V CA. * Ne dépassez en aucun cas les valeurs à l'entrée maximales autorisées (risque important de blessures et/ou de destruction de l'appareil).

* Les tensions à l'entrée maximales ne doivent pas être dépassées. Lorsque l'on ne peut pas exclure, sans aucun doute possible, que les pointes de tension soient dépassées sous l'influence de perturbations transitoires ou pour d'autres raisons, il faut que la tension de mesure soit préamortie de façon correspondante (10:1).

* Ne jamais utiliser l'appareil s'il n'est pas complètement fermé.

* Avant la mise en service, vérifiez l'appareil et autres accessoires pour voir s'il n'y a pas de dommages ou des câbles et fils dénudés ou pliés. En cas de doute, ne procédez à aucune mesure.

* Ne procédez à des mesures qu'avec des vêtements secs et de préférence avec des chaussures en caoutchouc ou en vous trouvant sur un tapis isolant.

* Ne touchez pas les pointes de mesure des fils d'essai.

* Respecter impérativement les avertissements affichés sur l'appareil.

* Ne pas exposer l'appareil à des températures extrêmes, aux rayonnements directs du soleil, à une humidité extrême ou à des liquides.

* Éviter les fortes secousses.

* Ne pas utiliser l'appareil à proximité de forts champs magnétiques (moteurs, transformateurs, etc.)

* Ne pas tenir de fers à souder chauds à proximité immédiate de l'appareil.

* Avant le début de l'activité de mesure, l'appareil doit être stabilisé à température ambiante (important lors du transport d'une pièce froide vers une pièce chaude et inversement)

* Ne procédez à des mesures de tension au-dessus de 35V CC ou 25V CA qu'en conformité avec les dispositions de sécurité applicables. Avec des tensions plus élevées, des chocs électriques particulièrement dangereux peuvent se produire.

* Une puissance de pile insuffisante peut entraîner des résultats de mesure imprécis. Des chocs électriques et dommages corporels peuvent s'en suivre.

* Si l'appareil n'est pas utilisé pendant une période prolongée, retirer la pile du compartiment à piles.

* Nettoyer régulièrement le boîtier avec un chiffon humide et un détergent non agressif. Ne pas utiliser de produit à récurer corrosif. * Éviter toute proximité avec des matières explosives et inflammables. * L'ouverture de l'appareil ainsi que les travaux de maintenance et de réparation ne doivent être effectués que par des techniciens SAV qualifiés. * Ne pas poser l'appareil avec la face avant sur l'établi ou le plan de travail afin de ne pas endommager les éléments de commande. * Ne procéder à aucune modification technique sur l'appareil. * Les appareils de mesure ne doivent pas être maniés par des enfants !

1.1. Nettoyage de l'appareil

Ne nettoyer l'appareil qu'avec un chiffon humide qui ne peluche pas. Utiliser uniquement des produits nettoyants courants. Lors du nettoyage, veiller impérativement à ce qu'aucun liquide ne pénètre l'appareil.

Cela pourrait entraîner un court-circuit et la destruction de l'appareil.

1.2. Avertissements et symboles se trouvant sur l'appareil

		ATTENTION ! Veuillez observer les parties correspondantes du mode d'emploi !
		Double isolation
		Indication de la catégorie de surtension
		Marquage CE selon 2004/22/CE
		Champ rotatif droit
		Champ rotatif gauche
		Contrôle de continuité
		Contrôleur de phase unipolaire (100 à 690 V CA 50/60 Hz)
		Mesures sur les systèmes conducteurs de tension
		Tension continue, polarité négative
		Tension continue, polarité positive
		Tension alternative
		Tension continue et alternative
		« Sécurité contrôlée » certifiée par le TÜV Rheinland

1.3. Introduction

Les tensiomètres bipolaires PeakTech® 1090 et 1095 ont de nombreuses autres fonctions de mesure.

Il faut souligner ici le contrôle de phase unipolaire (CA), le contrôle de polarité dans la plage de tensions continues, l'affichage d'ordre des phases pour les systèmes triphasés, le contrôle de continuité avec signal optique et acoustique et l'éclairage des points de mesure. Le PeakTech® 1090 dispose, en outre, d'une fonction de test pour le disjoncteur de courant de fuite (FI).

Ces appareils de mesure sont adaptés pour les contrôles de tensions continues et alternatives dans la plage de 12V à 690 V, ils sont certifiés TÜV/GS et ont été testés sur la base de la norme EN 61243-3.

Grâce à la protection antipoussière et anti-éclaboussures, on obtient un grand nombre d'applications à l'intérieur et à l'extérieur.

1.4. Caractéristiques

* Mesures de tension de 12 V à 690 V CA/CC * Affichage de l'ordre des phases pour les systèmes triphasés * Eclairage des points de mesure pour un travail sûr * Contrôle de continuité avec signal audiovisuel * Contrôle de polarité pour les mesures de tension continue * Contrôle des phases unipolaire dans la plage de tension alternative * Protection IP64 contre la poussière et les éclaboussures * Contrôle de sécurité TÜV/GS effectué * Fonction de test d'impédance faible pour disjoncteur de courant de fuite (FI)

2. Caractéristiques techniques

2.1. PeakTech® 1090

Écran LCD	3 chiffres 1⁄2 (maxi 1999) avec rétroéclairage et graphique à barres
Plages de mesure de tension	6, 12, 24, 50, 120, 230, 400 CA/CC690 V CC
Résolution	1 V CA/CC
Précision	DCV: +/- 1,0% + 3 chiffresACV: +/- 1,5% + 3 chiffres
Plage de fréquence ACV	50 / 60 Hz
Contrôle de tension	automatique
Contrôle de polarité	plage de mesure complète
Choix de la plage	automatique
Temps de réponse	2 à 3 fois par seconde
Impédance propre	<1 MΩ
Contrôle de phase unipolaire
Plage de tension	100 à 400 V CA
Plage de fréquence ACV	50 / 60 Hz
Contrôle de continuité
Plage de résistance	<200 kΩ
Courant de test	<1 μA
Protection de surtension	400 V CA / 690 V CC
Affichage des phases
Plage de tension (LED)	100 à 400 V
Plage de fréquence ACV	50 / 60 Hz
Test d'impédance faible
Plage de tension	12 à 230 V CA/CC
Impédance faible	<6 kΩ
Généralités
Alimentation en tension	piles 2 x 1,5 V AAA (UM-4)
Température de fonctionnement	0 à 50°C; <80 % d'humidité relative
Catégorie de surtension	CAT III 690V / CAT IV 600V
LED plages de tension	+/-12, 24, 36, 50, 120, 230, 400, 690 VCC
	12, 24, 36, 50, 120, 230, 400, 690 VCA
Précision	-30% à 0% de la valeur de mesure
Contrôle de tension	automatique
Contrôle de polarité	plage de mesure complète
Choix de la plage	automatique
Temps de réponse	< 0,1s LED
Plage de fréquence ACV	50 / 60Hz
Charge automatique (RCD)	OUI
Charge de base interne	env. 2,1 W à 600V
Courant de crête	1s <0,2A / ls (5s) < 3,5mA
Temps de fonctionnement	ED =30s
Temps de restauration	10 min
LED allumée	env. 8V CA/CC
Test de phase unipolaire
Plage de tension	100 à 690 VCA
Plage de fréquence ACV	50 / 60 Hz
Contrôle de continuité
Plage de résistance	<300 kΩ
Courant de test	5 μA
Protection de surtension	690 V CA/CC
Affichage de l'ordre des phases
Plage de tension (LED)	100 à 400 V
Gamme des fréquences	50/60Hz
Principe de mesure	Electrodes de contact bipolaires
Autocontrôle	autotest
Alimentation en tension	Piles 2x1,5V “AAA”
Consommation	max.30mA / env. 250mW
Température de fonctionnement	-10 à +55°C
Humidité de l'air de fonctionnement	< 85% humidité relative de l'air
Catégorie de surtension	CAT III 690V / CAT IV 600V

3. Éléments de commande

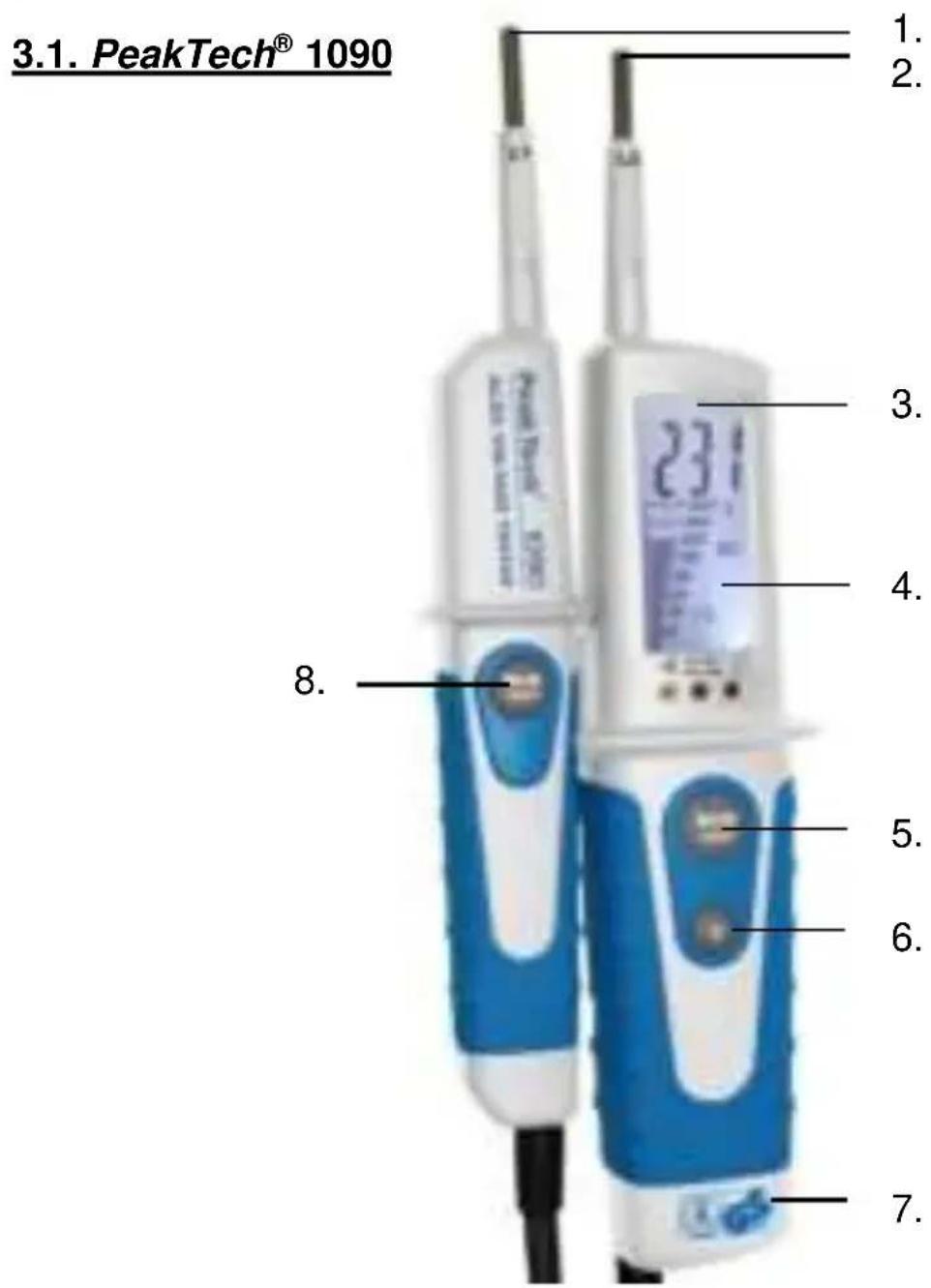

3.1. PeakTech® 1090 1. 2. 3. 4. 5. 6. 7. 8.

1. Pointe d'essai – (L1)
2. Pointe d'essai + (L2)
3. Eclairage des points de mesure
4. Écran LCD
5. Bouton pour le test d'impédance faible (L2)
6. Touche d'éclairage des points de mesure
7. Compartiment à piles
8. Bouton pour le test d'impédance faible (L1)

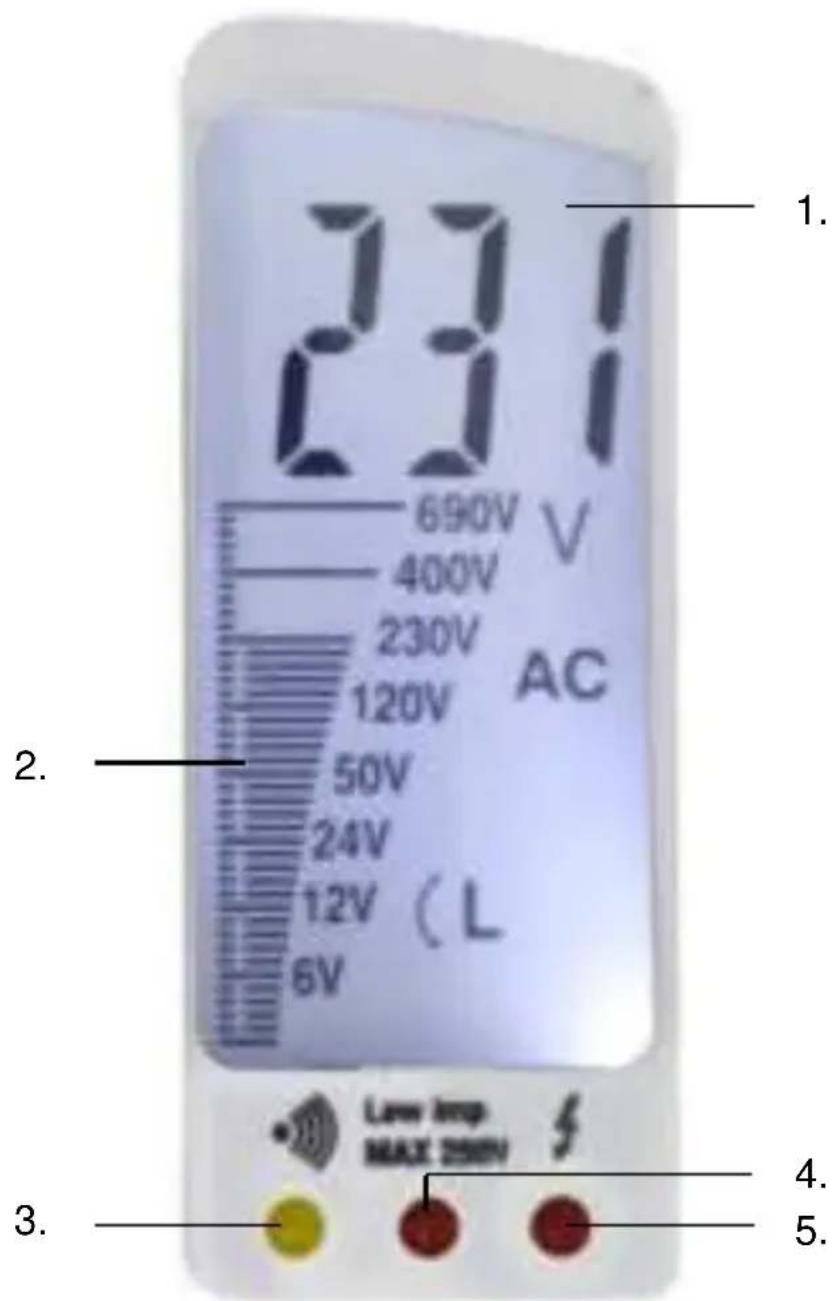

3.2. Affichage peaktech ^® 1090

231 690V V 400V 230V 120V AC 50V 24V 12V (L 6V) Low Imp MAX 250V 3. 4. 5.

1. Affichage LCD à 3 chiffres 12
2. Graphique à barres
3. LED pour le contrôle de continuité
4. LED pour le test d'impédance faible
5. LED pour l'affichage du contrôle de phase unipolaire

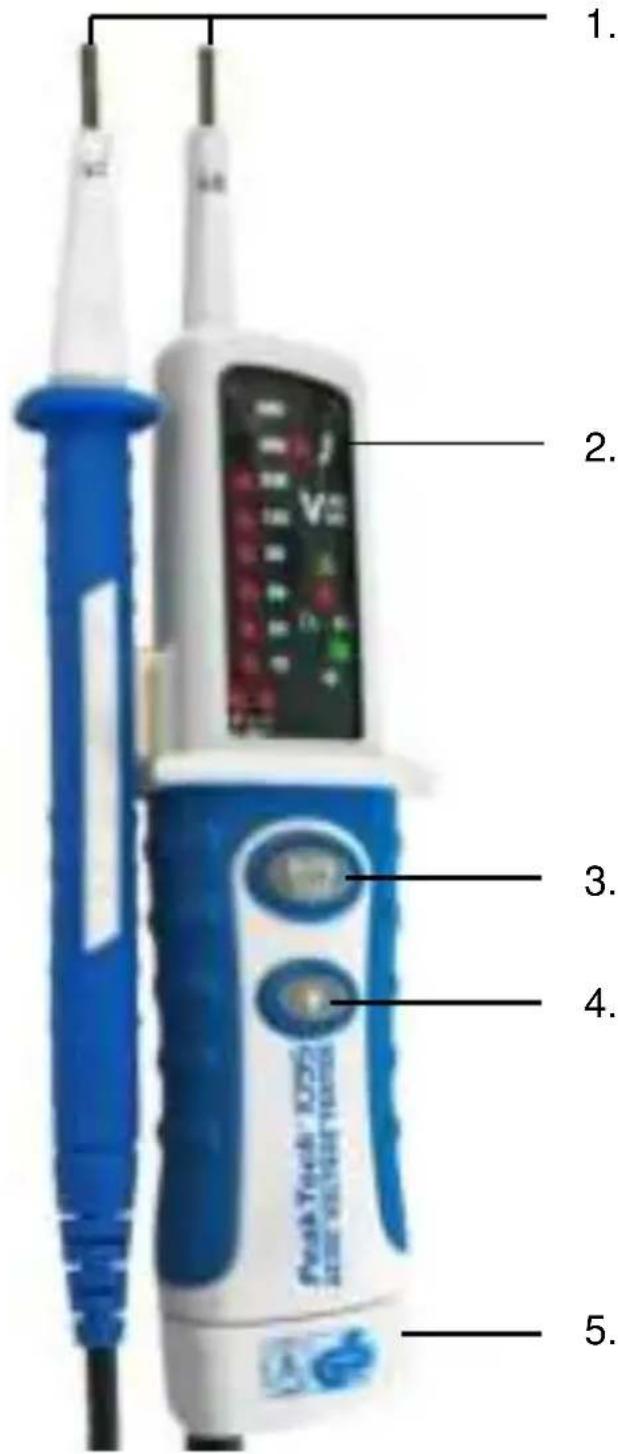

3.3. Peakttech® 1095

1. 2. 3. 4. 5.

1. Pointes d'essai L1 et L2
2. Affichage LED
3. Touche d'autotest
4. Touche d'éclairage des points de mesure
5. Compartiment à piles avec vis au-dessous

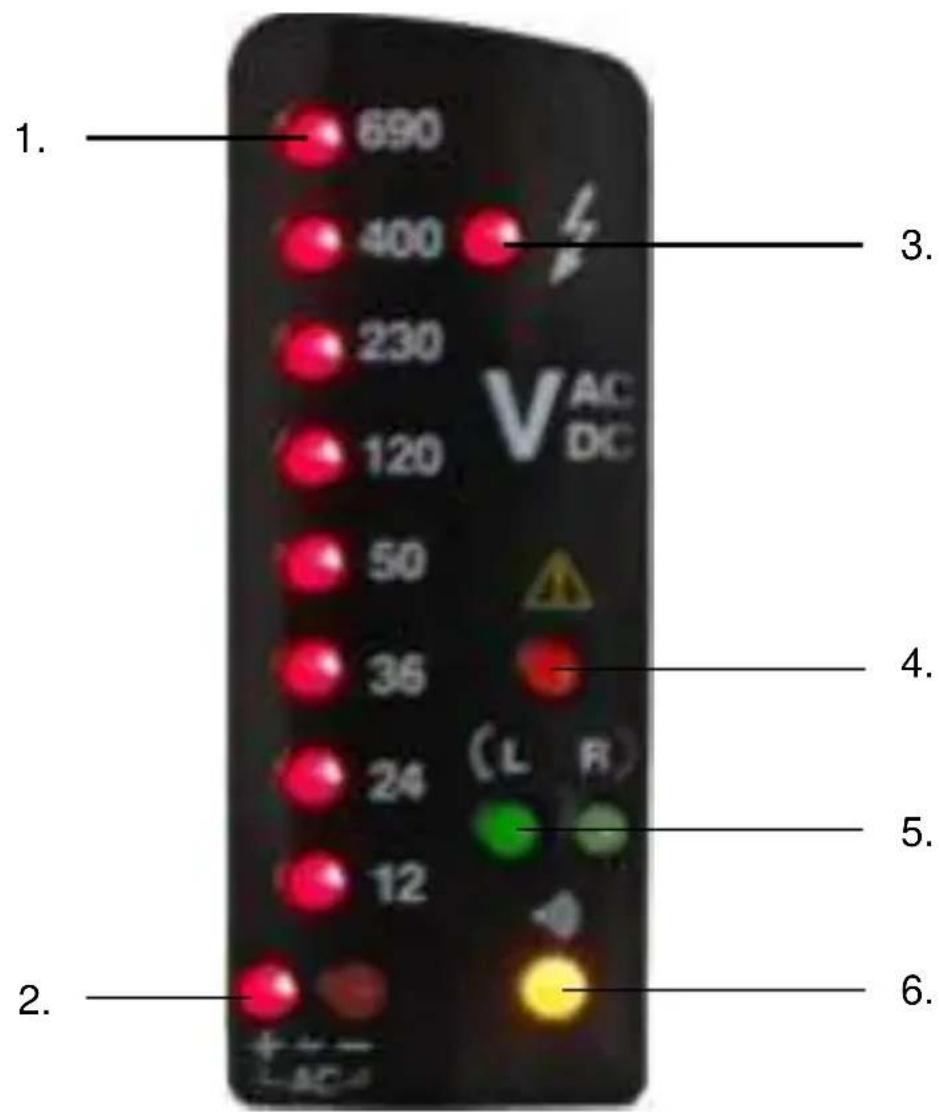

3.4. Affichage peaktech ^® 1095

1. 690 400 230 120 50 36 24 12 + - LAC V AC DC 4. 5. 6.

1. Affichage de la tension 12 à 690 V
2. Affichage de la polarité CC / affichage de tension alternative (CA)
3. Affichage de tension / affichage de phases unipolaires (CA)
4. Témoin d'alerte pour les tensions supérieures à 50 V
5. Affichage de l'ordre des phases dans les systèmes triphasés gauche/droite
6. Affichage pour le contrôle de continuité

Contrôle de fonction/autotest

* Testez le tensiomètre sur une source connue.

* La LED ⚠ "s'allume si une tension de plus de 50V est présente, même si la pile est faible ou a été retirée.

* Assemblez les deux pointes d'essai L1 + L2 pour les court-circuiter ensemble. L'écran s'allume, le signal acoustique retentit et la LED de contrôle de continuité s'allume. La LED pour le test d'impédance faible et celle de la fonction de contrôle de tension uniphasée restent éteintes.

* Attention ! Pour éviter les chocs électriques, débranchez les pointes d'essai de la source de tension avant d'exécuter la fonction d'autotest.

* Si vous actionnez la touche « Autotest », toutes les LED de tension et la LED de contrôle de continuité doivent s'allumer et le signal acoustique retentir. Cela indique que le testeur a effectué son autotest et que l'appareil fonctionne sans encombre.

Contrôle de tension

* Reliez les deux pointes d'essai à la source de courant. * Avec une tension >6 V (P 1090) ou >12 V (P 1095), le tensiomètre s'allume automatiquement. * La tension s'affiche via l'écran LCD (P 1090) ou les LED (P 1095). * Pour les tensions alternatives, « AC » s'affiche à l'écran LCD (P 1090) ou la « LED AC » s'allume (P 1095). * Pour les tensions continues, « DC » s'affiche à l'écran LCD (P 1090) ou la « LED - » ou la « LED + » s'allume (P 1095). * L'affichage du tensiomètre a lieu de manière numérique à l'écran LCD (P 1090) ou via sept LED (12 \~ 690 V) (P 1095) et indique la tension présente. * L'affichage de la polarité « - » (P 1090) et les LED (P 1095) en mode CC se rapportent toujours à la pointe d'essai « L2 »

Contrôle de phases unipolaire

* Le test de phase unipolaire n'est possible que si les piles disposent d'une tension suffisante. * Le test de phase unipolaire commence par une tension alternative d'env. 100 VCA. * L'utilisation du contrôle de phase unipolaire peut être influencée négativement dans certaines circonstances (p. ex. en cas de mauvaise mise à la terre, de lieu bien isolé, de parasites électromagnétiques). * Le contrôle unipolaire n'est pas adapté à la détermination de l'absence de tension. Pour ce faire, le contrôle de tension bipolaire est obligatoire. * Reliez la pointe d'essai « L2 » à la source de tension jusqu'à ce que la LED de fonction de contrôle de phases unipolaire s'allume. En cas d'utilisation du P 1090, l'écran LCD s'allume simultanément mais n'indique pas de valeur de tension. Effectuez pour cela le contrôle de tension bipolaire.

Contrôle de continuité

* Le contrôle de continuité n'est possible que si les piles insérées ont une tension suffisante. * Procéder au contrôle de la continuité uniquement sur des conducteurs sans tension. * Relier les deux pointes d'essai au conducteur à mesurer. * Le contrôle de continuité a lieu uniquement avec des résistances de conducteurs <200 kΩ (P 1090) / <300 kΩ (P 1095). * Un signal acoustique continu retentit et la LED correspondante s'allume.

Détermination de l'ordre des phases

* Le détecteur de tension est équipé d'un indicateur de champ rotatif bipolaire. La détection du champ tournant fonctionne seulement avec des systèmes qui sont mis à la terre. Pour assurer un accouplement capacitif au sol durant la mesure, les deux poignées doivent être tenues solidement. * La détection de l'ordre des phases est toujours active. Les symboles R ou L s'affichent en permanence. Toutefois, l'ordre des phases ne peut être déterminé qu'au sein d'un système de courant triphasé. Ici, l'appareil indique la tension entre deux conducteurs externes. * Reliez la pointe d'essai « L2 » à la phase L2 supposée et la pointe d'essai « L1 » à la phase L1 supposée. * La tension et l'ordre des phases s'affichent à l'écran LCD (P 1090) ou via les LED correspondantes (P 1095). * « R » signifie que la phase L1 supposée est bien la phase réelle L1 et que la phase L2 supposée est bien la phase L2 réelle, on obtient donc un champ rotatif droit. * « L » signifie que la phase L1 supposée est la phase réelle L2 et que la phase L2 supposée est la phase L1 réelle, on obtient donc un champ rotatif gauche. * Lors d'un contrôle renouvelé avec les pointes d'essai inversées, le symbole inverse doit s'allumer.

Éclairage des points de mesure

* Les tensiomètres sont dotés d'un éclairage des points de mesure. * Cette fonction simplifie le travail dans de mauvaises conditions d'éclairage (p. ex. dans les armoires électriques ou dans les caves). * Appuyez sur la touche d'éclairage des points de mesure sur l'instrument. * Une LED puissante éclaire alors la surface devant la pointe d'essai « L2 ».

Mesure de la tension avec une résistance interne faible (p 1090)

Cette fonction est particulièrement utile pour tester les installations électriques. En raison de l'impédance interne réduite, l'affichage de la tension capacitive est supprimé. L'affichage indique la tension actuelle. Lors des mesures de phase "L1" via la terre "PE", des disjoncteurs à courant de fuite (FI ou RCI) peuvent se déclencher.

Cette procédure de mesure peut être utilisée pour les mesures dépassant 12 V. Tenez le tensiomètre au niveau des poignées et ne touchez jamais les pointes d'essai pendant une mesure. Maintenez les deux pointes d'essai sur les points de mesure à contrôler. Appuyez sur les deux touches simultanément. La tension appliquée s'affiche à l'écran LCD. La LED Low-Imp signale une mesure d'impédance faible.

Attention !

Le cycle de travail maximal autorisé en mode « Impédance faible » est de 5 secondes pour les tensions jusqu'à 250 V et 3 secondes pour les tensions jusqu'à 690 V. Une fois le temps écoulé, attendez 10 minutes avant la prochaine mesure.

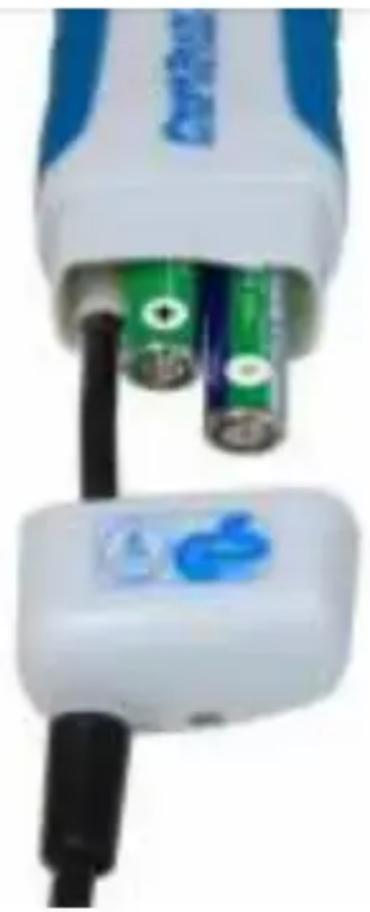

5. Remplacement des piles

* Si aucun signal ne retentit ou que l'AUTO-test ne fonctionne plus lors du court-circuitage des pointes d'essai, les piles ne disposent plus d'une tension suffisante. * Débranchez le tensiomètre entièrement de toute source de tension. * Ouvrez le compartiment à piles avec le tournevis cruciforme au bas de l'appareil. * Retirez le cache du compartiment à piles vers le bas avec précaution. * Remplacez les anciennes piles par des neuves du même type ("AAA" (UM4 R03) 1,5V). * Veillez à la bonne polarité des piles. * Fermez le compartiment à piles et vissez le cache entièrement.

Notification concernant le règlement sur les piles

La livraison de nombreux appareils comprend des piles, qui servent par exemple à actionner la télécommande. Il pourrait également y avoir des piles ou des accumulateurs intégrés dans l'appareil lui-même. Dans le cadre de la vente de ces piles ou accumulateurs, nous sommes tenus, en vertu du Règlement sur les batteries, d'informer nos clients de ce qui suit: Renvoi uniquement la version corrigée du passage, en respectant les règles. N'ajoute aucun mot qui ne soit pas déjà présent ou clairement tronqué.

Veuillez jeter les anciennes piles à un point de collecte du conseil ou les retourner à un magasin local sans frais. L'élimination dans les ordures ménagères est strictement interdite conformément au Règlement sur les batteries. Vous pouvez renvoyer gratuitement les piles usagées auprès de nous à l'adresse indiquée sur le dernier côté de ce manuel ou en affranchissant des timbres suffisants.

Les piles contaminées doivent être marquées d'un symbole composé d'une poubelle barrée et du symbole chimique (Cd, Hg ou Pb) du métal lourd qui est responsable de la classification comme polluant :

Dernière version au moment de la mise sous presse. Nous nous réservons le droit d'apporter des modifications techniques sans préavis afin d'améliorer le produit.

Nous confirmons que tous les appareils correspondent aux spécifications indiquées dans nos documents et sont livrés, étalonnés en usine.

Un réétalonnage au bout d'un an est conseillé.
