Produkttyp	Multimeter (Zweipol-Spannungsprüfer)
Marke	PeakTech
Modell	1090
Display	LCD 3½-stellig (max 1999) mit Hintergrundbeleuchtung und Balkendiagramm
Spannungsbereiche	12-690 V AC/DC (6, 12, 24, 50, 120, 230, 400, 690 V)
Auflösung	1 V AC/DC
Genauigkeit DCV	±1,0% + 3 Ziffern
Genauigkeit ACV	±1,5% + 3 Ziffern
Frequenzbereich ACV	50/60 Hz
Eingangsimpedanz	< 1 MΩ
Durchgangsprüfung	Widerstand < 200 kΩ, Strom < 1 μA, akustisches und optisches Signal
Einpoliger Phasentest	100-690 V AC, 50/60 Hz
Phasenfolge (Drehstrom)	100-400 V AC, 50/60 Hz, LED-Anzeige R/L
Niedrigimpedanztest (RCD)	12-230 V AC/DC, Impedanz < 6 kΩ, max. Einschaltdauer 5s (250V) / 3s (690V)
Überspannungskategorie	CAT III 690V / CAT IV 600V
Schutzart	IP64 (staub- und spritzwassergeschützt)
Stromversorgung	2 x 1,5 V AAA-Batterien (UM-4)
Leistungsaufnahme	max. 30 mA / ca. 250 mW
Betriebstemperatur	0 bis 50°C, < 80% rF
Reinigung	fusselfreies, feuchtes Tuch, mildes Reinigungsmittel
Zertifizierungen	TÜV/GS, CE, RoHS

Häufig gestellte Fragen - 1090 PeakTech

Wie führe ich einen Durchgangstest mit dem PeakTech 1090 durch?

Stellen Sie sicher, dass der Stromkreis spannungsfrei ist. Verbinden Sie die beiden Prüfspitzen mit dem zu prüfenden Leiter. Wenn der Widerstand unter 200 kΩ liegt, ertönt ein kontinuierlicher akustischer Signalton und die Durchgangs-LED leuchtet auf.

Wie teste ich die Phasenfolge in einem Drehstromsystem?

Halten Sie die Griffe fest für eine kapazitive Kopplung zur Erde. Verbinden Sie L2 mit der vermeintlichen Phase L2 und L1 mit der vermeintlichen Phase L1. Die Anzeige zeigt R (rechtes Drehfeld) oder L (linkes Drehfeld). Ein Spannungsbereich von 100 bis 400 V AC ist erforderlich.

Was bedeutet die Überspannungskategorie CAT III 690V?

CAT III ist eine Messkategorie für ortsfeste Installationen wie Erdkabelversorgungen, feste Schalter und Industriesteckdosen. 690V gibt die maximal zulässige Spannung zwischen den Eingängen und Erde an.

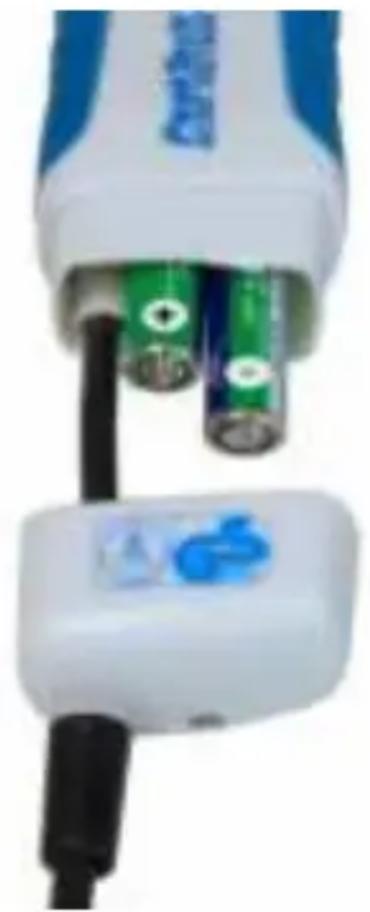

Wie ersetze ich die Batterien des PeakTech 1090?

Trennen Sie das Gerät von jeder Spannungsquelle. Öffnen Sie das Batteriefach an der Unterseite des Geräts mit einem Kreuzschlitzschraubendreher. Ersetzen Sie die verbrauchten Batterien durch zwei neue Batterien vom Typ AAA (1,5V). Achten Sie auf die Polarität und schließen Sie das Fach wieder.

Wie verwende ich die Niedrigimpedanztestfunktion (RCD)?

Diese Funktion ist nützlich zum Testen von Fehlerstromschutzschaltern (FI). Halten Sie die beiden Prüfspitzen auf die Messpunkte und drücken Sie gleichzeitig die beiden Testtasten. Die gemessene Spannung wird angezeigt und die Low Imp-LED leuchtet auf. Achtung: Die maximale Einschaltdauer beträgt 5 Sekunden bis 250V und 3 Sekunden bis 690V, mit einer Pause von 10 Minuten.

Was tun, wenn das Gerät bei einem Spannungstest nicht einschaltet?

Überprüfen Sie zuerst die Batterien: Wenn sie schwach sind, ersetzen Sie sie. Führen Sie einen Selbsttest durch: Kurzschließen Sie die Prüfspitzen; das Display sollte aufleuchten und ein akustisches Signal ertönen. Wenn nichts passiert, sind die Batterien möglicherweise entladen oder das Gerät ist defekt.

Kann man mit diesem Gerät Spannungen über 690 V messen?

Nein. Die maximal zulässige Eingangsspannung beträgt 690 V AC/DC. Überschreiten Sie diesen Grenzwert niemals, da dies zu schweren Verletzungen oder zur Zerstörung des Geräts führen kann.

Wie reinige ich den PeakTech 1090?

Verwenden Sie ein fusselfreies, feuchtes Tuch mit einem milden Reinigungsmittel. Lassen Sie keine Flüssigkeit in das Gerät eindringen. Verwenden Sie keine scheuernden oder korrosiven Produkte.

Welche wichtigen Sicherheitsvorkehrungen sind zu beachten?

Messen Sie niemals an Hochspannungskreisen. Tragen Sie trockene Kleidung und isolierende Schuhe. Berühren Sie die Prüfspitzen während einer Messung nicht. Beachten Sie die Überspannungskategorien (CAT III/IV). Messungen über 35 V DC oder 25 V AC erfordern verstärkte Vorsichtsmaßnahmen.

Wie teste ich das Vorhandensein von einpoliger Spannung?

Der einpolige Phasentest ist ab etwa 100 V AC möglich. Verbinden Sie die Spitze L2 mit der Quelle. Wenn die einpolige Phasen-LED leuchtet, wird die Phase erkannt. Dieser Test ersetzt keine zweipolige Messung zur Bestätigung der Spannungsfreiheit.

BEDIENUNGSANLEITUNG 1090 PeakTech

Unser Wert ist messbar...

Bedienungsanleitung /

Operation manual /

Mode d'emploi /

Manuale operativo /

Operación manual

AC/DC Voltage Tester

1. Sicherheitshinweise

Dieses Produkt erfüllt die Anforderungen der folgenden Richtlinien der Europäischen Union zur CE-Konformität: 2014/30/EU (Elektromagnetische Verträglichkeit), 2014/35/EU (Niederspannung), 2011/65/EU (RoHS). Überspannungskategorie III 690V / CAT IV 600V; Verschmutzungsgrad 2.

CAT I: Signalebene, Telekommunikation, elektronische Geräte mit geringen transienten Überspannungen

CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente etc.

CAT III: Versorgung durch ein unterirdisches Kabel; Festinstallierte Schalter, Sicherungsautomaten, Steckdosen oder Schütze

CAT IV: Geräte und Einrichtungen, welche z.B. über Freileitungen versorgt werden und damit einer stärkeren Blitzbeeinflussung ausgesetzt sind. Hierunter fallen z.B. Hauptschalter am Stromeingang, Überspannungsableiter, Stromverbrauchszähler und Rundsteuerempfänger

Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten.

Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen.

* Dieses Gerät darf nicht in hochenergetischen Schaltungen verwendet werden.
* Maximal zulässige Eingangsspannung von 690V DC oder 690V AC nicht überschreiten.
* Maximal zulässige Eingangswerte unter keinen Umständen überschreiten (schwere Verletzungsgefahr und/oder Zerstörung des Gerätes).
* Die angegebenen maximalen Eingangsspannungen dürfen nicht überschritten werden. Falls nicht zweifelsfrei ausgeschlossen werden kann, dass diese Spannungsspitzen durch den Einfluss von transienten Störungen oder aus anderen Gründen überschritten werden muss die Messspannung entsprechend (10:1) vorgedämpft werden.
* Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist.
* Gerät und sonstiges Zubehör vor Inbetriebnahme auf eventuelle Schäden bzw. blanke oder geknickte Kabel und Drähte überprüfen. Im Zweifelsfalle keine Messungen vornehmen.
* Messarbeiten nur in trockener Kleidung und vorzugsweise in Gummischuhen bzw. auf einer Isoliermatte durchführen.
* Messspitzen der Prüfleitungen nicht berühren.
* Warnhinweise am Gerät unbedingt beachten.
* Gerät keinen extremen Temperaturen, direkter Sonnen-einstrahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen.
* Starke Erschütterung vermeiden.
* Gerät nicht in der Nähe starker magnetischer Felder (Motoren, Transformatoren usw.) betreiben.
* Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes fernhalten.
* Vor Aufnahme des Messbetriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert sein (wichtig beim Transport von kalten in warme Räume und umgekehrt)
* Messungen von Spannungen über 35V DC oder 25V AC nur in Übereinstimmung mit den relevanten Sicherheitsbestimmungen vornehmen. Bei höheren Spannungen können besonders gefährliche Stromschläge auftreten.
* Mangelnde Batterieleistung kann unpräzise Messergebnisse hervorrufen. Stromschläge und körperliche Schäden können die Folge sein.

* Sollten Sie das Gerät für einen längeren Zeitraum nicht benutzen, entnehmen Sie die Batterie aus dem Batteriefach.
* Säubern Sie das Gehäuse regelmäßig mit einem feuchten Stofftuch und einem milden Reinigungsmittel. Benutzen Sie keine ätzenden Scheuermittel.
* Vermeiden Sie jegliche Nähe zu explosiven und entflammbaren Stoffen.
* Öffnen des Gerätes und Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten Service-Technikern durchgeführt werden.
* Gerät nicht mit der Vorderseite auf die Werkbank oder Arbeitsfläche legen, um Beschädigung der Bedienelemente zu vermeiden.
* Keine technischen Veränderungen am Gerät vornehmen.
* -Messgeräte gehören nicht in Kinderhände-

1.1. Reinigung des Gerätes

Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur handelsübliche Spülmittel verwenden. Bei Reinigen unbedingt darauf achten, dass keine Flüssigkeit in das Innere des Gerätes gelangt.

Dies könnte zu einem Kurzschluss und zur Zerstörung des Gerätes führen.

1.2. Am Gerät befindliche Warnhinweise und Symbole

	ACHTUNG! Entsprechende Abschnitte in der Bedienungsanleitung beachten!
	Doppelt isoliert
	Angabe der Überspannungskategorie
	CE-Kennzeichnung nach 2004/22/EG
	Rechtes Drehfeld
	linkes Drehfeld
	Durchgangsprüfung
	Einpoliger Phasenprüfer (100 – 690 V AC 50/60 Hz)
	Messungen an Spannungsführenden Systemen
	Gleichspannung, negative Polarität
	Gleichspannung, positive Polarität
	Wechselspannung
	Gleich- und Wechselspannung
	Vom TÜV Rheinland zertifizierte “Geprüfte Sicherheit”

1.3. Einführung

Die zweipoligen Spannungsprüfer PeakTech ^® 1090 und 1095 haben eine Vielzahl von weiteren Messfunktionen.

Hervorzuheben sind hierbei die einpolige Phasenprüfung (AC), die Polaritätsprüfung im Gleichspannungsbereich, die Drehrichtungsanzeige für 3-Phasen Systeme, die Durchgangsprüfung mit optischem und akustischem Signal und die Messpunktbeleuchtung. Das PeakTech® 1090 verfügt zudem über eine Testfunktion für Fehlerstromschutzschalter (FI).

Diese Messgeräte sind für Gleich- und Wechselspannungsprüfungen im Spannungsbereich von 12V bis 690 V geeignet, TÜV/GS zertifiziert und wurden entsprechend der Norm EN 61243-3 geprüft.

Durch den Staub- und Spritzwasserschutz ergeben sich eine Vielzahl von Anwendungen im Innen- und Außenbereich.

1.4. Merkmale

* Spannungsmessungen von 12 V – 690 V AC/DC
* Drehrichtungsanzeige für 3-Phasen Systeme
* Messpunktbeleuchtung für sicheres Arbeiten
* Durchgangsprüfung mit audiovisuellem Signal
* Polaritätsprüfung für Gleichspannungsmessungen
* Einpolige Phasenprüfung im Wechselspannungsbereich
* IP64 Staub- und Spritzwassergeschützt
* TÜV/GS Sicherheitsgeprüft
* Niedrigimpedanztestfunktion für Fehlerstromschutzschalter (FI)

2. Technische Daten

2.1. PeakTech ^® 1090

LCD-Anzeige	3 1/2-stellig (max 1999) mit Hintergrundbeleuchtung und Balkengrafik
Spannungsmessbereiche	6, 12, 24, 50, 120, 230, 400 AC/DC 690 V DC
Auflösung	1 V AC/DC
Genauigkeit	DCV: +/- 1,0% + 3 dgt. ACV: +/- 1,5% + 3 dgt.
ACV Frequenzbereich	50/60 Hz
Spannungsprüfung	automatisch
Polaritätsprüfung	gesamter Messbereich
Bereichswahl	automatisch
Ansprechzeit	2 ~ 3 mal pro Sekunde
Eigenimpedanz	<1 MΩ
1-polige Phasenprüfung
Spannungsbereich	100 ... 400 V AC
ACV Frequenzbereich	50/60 Hz
Durchgangsprüfung
Widerstandsbereich	<200 kΩ
Teststrom	<1 μA
Überspannungsschutz	400 V AC / 690 V DC
Drehfeldanzeige
Spannungsbereich (LED's)	100 ... 400 V
ACV Frequenzbereich	50 / 60 Hz
Niedrigimpedanztest
Spannungsbereich	12 ... 230 V AC/DC
Niedrigimpedanz	<6 kΩ
Allgemein
Spannungsversorgung	2 x 1,5 V AAA (UM-4) Batterien
Betriebstemperatur	0 ... 50°C <80% RH
Überspannungskategorie	CAT III 690V / CAT IV 600V

2.2. PeakTech ^® 1095

LED Spannungsbereiche	+/-12, 24, 36, 50, 120, 230, 400, 690 VDC
	12, 24, 36, 50, 120, 230, 400, 690 VAC
Genauigkeit	-30% bis 0% vom Messwert
Spannungsprüfung	automatisch
Polaritätsprüfung	gesamter Messbereich
Bereichswahl	automatisch
Ansprechzeit	< 0.1s LED
ACV Frequenzbereich	50/60Hz
Automatische Last (RCD)	JA
Interne Basislast	ca. 2.1 W bei 600V
Peak Strom	1s <0.2A / Is (5s) < 3.5mA
Betriebszeit	ED =30s
Wiederherstellungszeit	10 min
LED an	ca. 8V AC/DC
Einpoliger Phasentest
Spannungsbereich	100...690 VAC
ACV Frequenzbereich	50/60 Hz
Durchgangsprüfung
Wiederstandsbereich	<300 kΩ
Teststrom	5 μA
Überspannungsschutz	690 V AC/DC
Drehrichtungsanzeige
Spannungsbereich (LEDs)	100...400 V
Frequenzbereich	50/6 0Hz
Messprinzip	Zweipolige Kontaktelektroden
Selbstprüfung	Autotest
Spannungsversorgung	2x1.5V “AAA” Batterien
Stromverbrauch	max.30mA / ca. 250mW
Betriebstemperatur	-10°C bis +55°C
Betriebsluftfeuchtigkeit	< 85% relative Luftfeuchtigkeit
Überspannungskategorie	CAT III 690V / CAT IV 600V

3. Bedienelemente

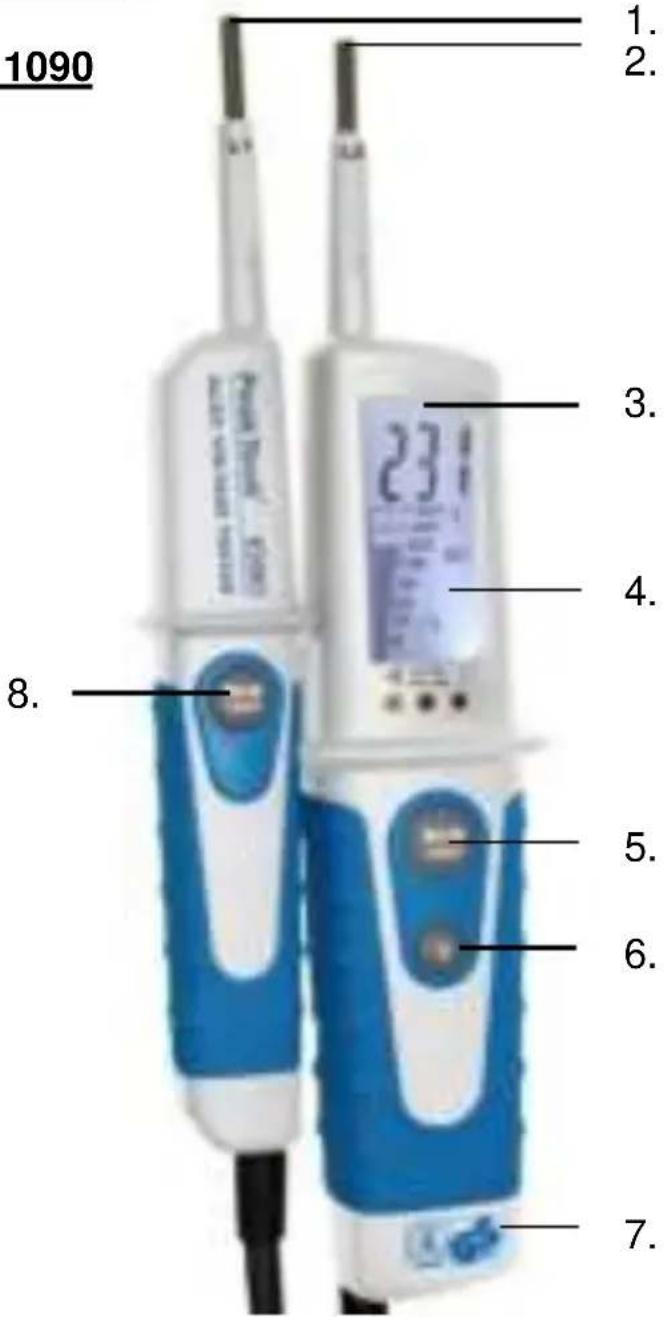

3.1. PeakTech ^® 1090

1090 1. 2. 3. 4. 5. 6. 7. 8.

1. Prüfspitze - (L1)
2. Prüfspitze + (L2)
3. Messpunktbeleuchtung
4. LCD-Anzeige
5. Taster für Niedrigimpedanztest (L2)
6. Taste für Messpunktbeleuchtung
7. Batteriefach
8. Taster für Niedrigimpedanztest (L1)

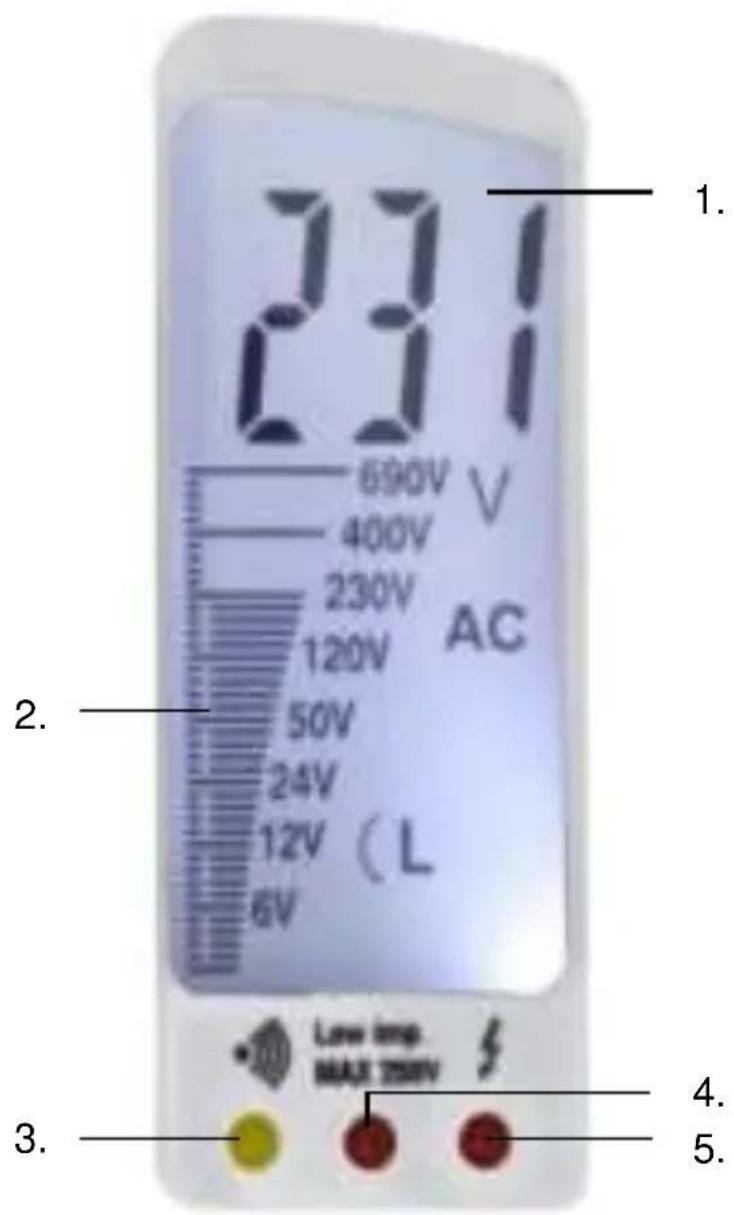

3.2. Anzeige PeakTech® 1090

231 690V V 400V AC 230V 120V 50V 24V 12V (L 6V) Low imp. MAX 250V 3. 4. 5.

1. 3 ½-stellige LCD-Anzeige
2. Balkengrafik
3. LED für Durchgangsprüfung
4. LED für Niedrigimpedanztest
5. LED zur Anzeige der 1-poligen Phasenprüfung

-9-

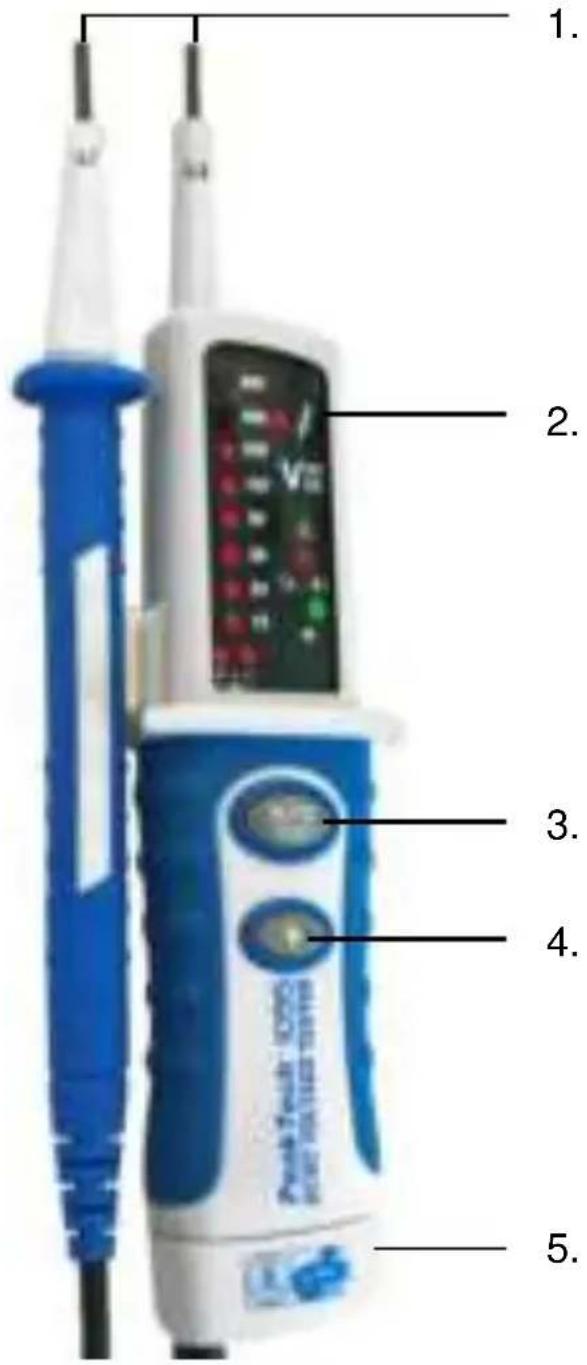

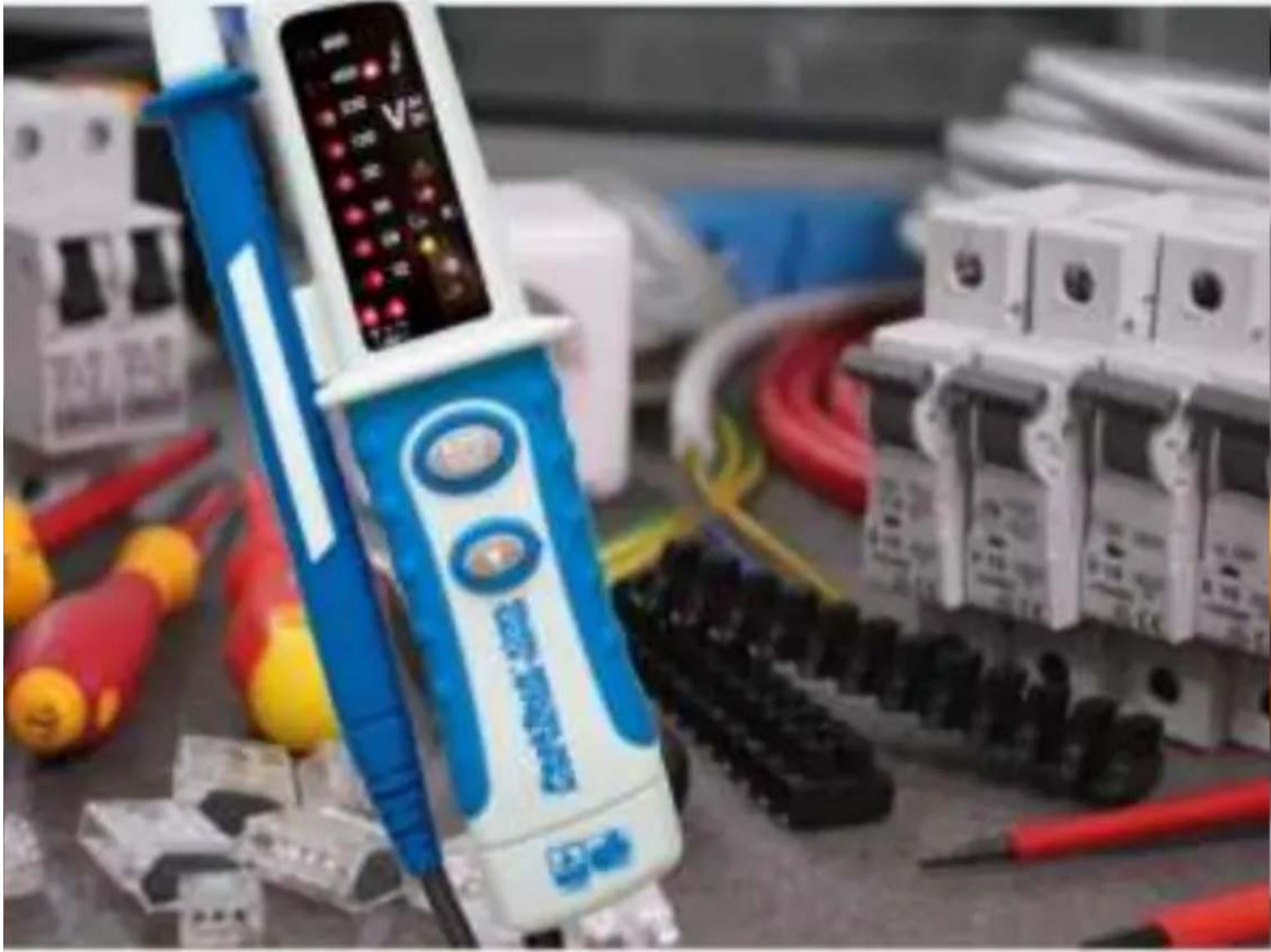

3.3. PeakTech® 1095

1. 2. 3. 4. 5.

1. Prüfspitzen L1 und L2
2. LED-Anzeige
3. Selbsttest-Taste
4. Taste für Messpunkbeleuchtung
5. Batteriefach mit unterseitiger Schraube

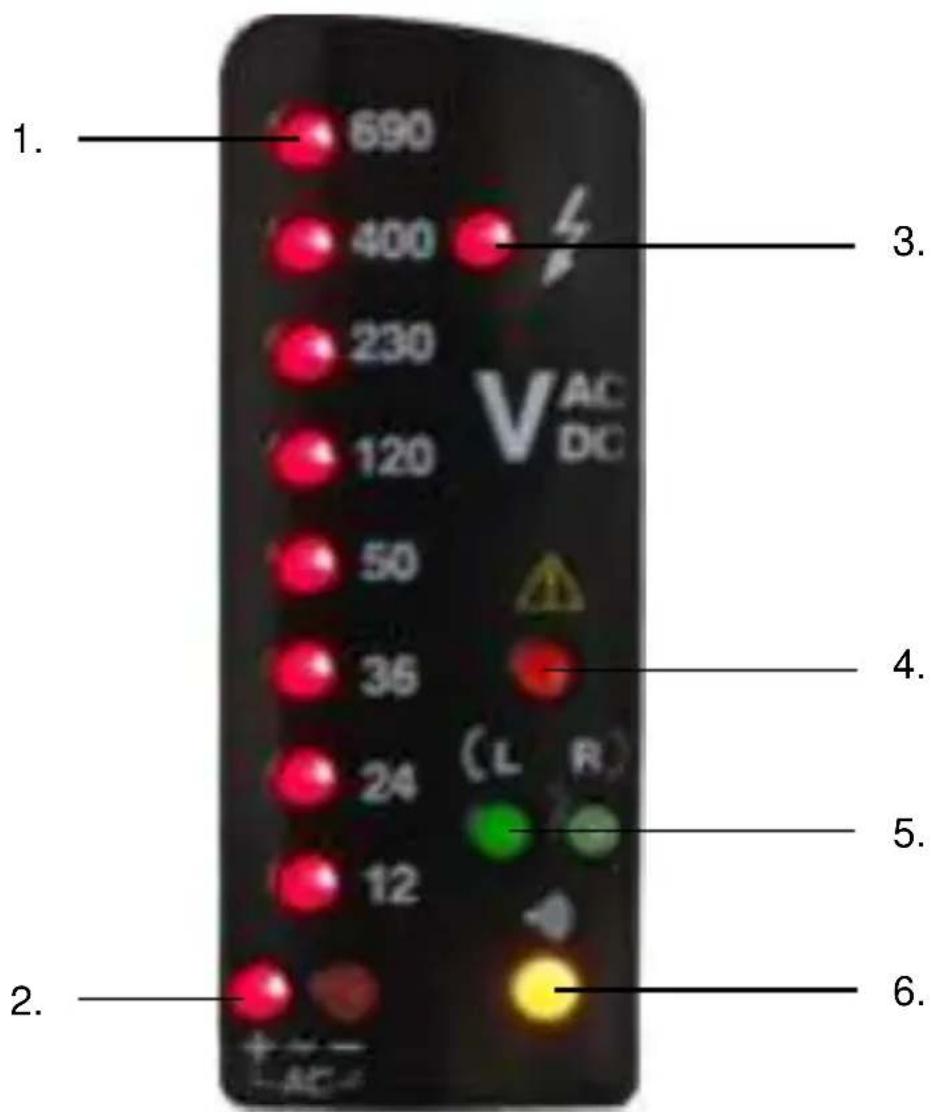

3.4. Anzeige PeakTech® 1095

1. 690 400 230 120 50 36 24 12 VAC DC 3. 4. 5. 6. 2.

1. Spannungsanzeige 12 – 690 V
2. Polaritätsanzeige DC / Wechselspannungasanzeige (AC)
3. Spannungsanzeige / einpolige Phasenanzeige (AC)
4. Warnleuchte für Spannungen über 50 V
5. Drehrichtungsanzeige 3 Phasen System- Links/Rechts
6. Anzeige für Durchgangsprüfung

4. Vorbereitung zum Messbetrieb

Funktionsprüfung / Selbsttest

* Testen Sie den Spannungsprüfer an einer bekannten Quelle.
* Die " 🔊" LED leuchtet auf, wenn eine Spannung über 50V anliegt, auch wenn die Batterie schwach ist oder entfernt wurde.

PeakTech ^® 1090

* Halten Sie die beiden Prüfspitzen L1 + L2 zusammen und schließen Sie diese somit kurz. Die Anzeige leuchte auf, das akustische Signal ertönt und die LED's für die Durchgangsprüfung leuchtet auf. Die LED's für den Niedrigimpedanztest und die der einphasigen Spannungsprüffunktion bleiben aus.

PeakTech® 1095

* Achtung: Um Stromschläge zu vermeiden, trennen Sie die Prüfspitzen von der Spannungsquelle, bevor Sie die Autotest-Funktion ausführen.
* Wenn Sie die Taste "Autotest" betätigen, müssen alle Spannung LEDs und die Durchgangsprüfung- LED leuchten und das akustische Signal ertönen. Dies zeigt, dass der Tester Selbsttest durchgeführt wurde und das Gerät einwandfrei funktioniert

4.1. Messbetrieb

Spannungsprüfung

* Beide Prüfspitzen mit Stromquelle verbinden.
* Bei einer Spannung von >6 V (P 1090) bzw. >12 V (P 1095) schaltet sich der Spannungsprüfer automatisch ein.
* Die Spannung wird über die LCD-Anzeige (P 1090) bzw. die LEDs (P 1095) angezeigt.
* Für Wechselspannungen erscheint „AC“ im LCD-Display (P 1090) bzw. es leuchtet die "AC"-LED auf (P 1095).
* Für die DC-Spannungen erscheint „DC“ im LCD-Display (P 1090) bzw. es leuchtet die "-„ oder „+“- LED auf (P 1095).

* Die Spannungsmesswertanzeige erfolgt numerisch im LCD-Display (P 1090) bzw. über sieben LEDs (12 \~ 690 V) (P 1095) und zeigt die anliegende Spannung an.
* Die Polaritätsanzeige „-“ (P 1090) bzw. die LED (P 1095) im DC-Modus bezieht sich immer auf die Prüfspitze „L2“

Einpolige Phasenprüfung

* Der einpolige Phasentest ist nur möglich, wenn die Batterien über eine ausreichende Spannung verfügen.

* Der einpolige Phasentest beginnt bei einer Wechselspannung von ca. 100 V AC.

* Die Verwendung der einpoligen Phasenprüfung kann unter bestimmten Bedingungen negativ beeinflusst werden (z. B. bei schlechter Erdung, gut isoliertem Standort, elektromagnetische Störfaktoren).

* Die einpolige Prüfung ist nicht geeignet, um Spannungsfreiheit festzustellen. Zu diesem Zweck ist die zweipolige Spannungsprüfung immer zwingend erforderlich.

* Prüfspitze „L2“ mit Spannungsquelle verbinden bis LED der einpoligen Phasenprüffunktion aufleuchtet. Bei Verwendung des P 1090 leuchtet gleichzeitig das LCD-Display auf, zeigt jedoch keinen Spannungswert an. Hierfür bitte die zweipolige Spannungsprüfung durchführen.

Durchgangsprüfung

* Die Durchgangsprüfung ist nur möglich, wenn Batterien mit ausreichender Spannung eingelegt sind.
* Durchgangsprüfung nur an spannungsfreien Leitern vornehmen.
* Beide Prüfspitzen mit dem zu messendem Leiter verbinden
* Durchgangsprüfung erfolgt nur bei Leiterwiderständen <200 kΩ (P 1090) / <300 kΩ (P 1095).
* Ein kontinuierlicher Signalton ertönt und die dazugehörige LED leuchtet auf.

Drehfeldrichtungsbestimmung

* Der Spannungsprüfer ist mit einer zweipoligen Drehfeldanzeige ausgestattet. Die Erkennung des Drehfelds funktioniert nur bei geerdeten Systemen. Dabei müssen beide Griffe fest umfasst werden, um eine kapazitive Kopplung zur Erde zu gewährleisten.
* Die Drehfeldrichtungserkennung ist immer aktiv. Die Symbole R oder L werden immer angezeigt. Allerdings kann die Drehrichtung nur innerhalb eines Drehstrom-Systems ermittelt werden. Hier zeigt das Gerät die Spannung zwischen zwei Außenleitern.
* Verbinden Sie die Prüfspitze „L2“ mit der mutmaßlichen Phase L2 und die Griffprüfspitze „L1“ mit der mutmaßlichen Phase L1.
* Die Spannung und die Drehfeldrichtung werden im LCD-Display (P 1090) bzw. über die dazugehörigen LEDs (P 1095) angezeigt.
* „R“ bedeutet, dass die mutmaßliche Phase L1 die tatsächliche Phase L1 und die mutmaßliche Phase L2 die tatsächliche Phase L2 ist, hieraus ergibt sich ein rechtes Drehfeld.
* „L“ bedeutet, die mutmaßliche Phase L1 die tatsächliche Phase L2 und die mutmaßliche Phase L2 ist die tatsächliche Phase L1 ist- hieraus ergibt sich ein linkes Drehfeld.
* Bei der erneuten Prüfung mit vertauschten Prüfspitzen, muss das gegenteilige Symbol aufleuchten

Messstellenbeleuchtung

* Die Spannungsprüfer sind mit einer Messstellenbeleuchtung ausgestattet.
* Durch diese Funktion wird das Arbeiten unter schlechten Lichtverhältnissen (z.B. in Schaltschränken, Hausverteilungen oder im Kellerbereich) erleichtert.
* Drücken Sie die Taste für Messstellenbeleuchtung am Instrument.
* Eine helle LED erleuchtet nun die Fläche vor der Prüfspitze „L2“.

Spannungsmessung mit niedrigem Innenwiderstand (P 1090)

Diese Funktion ist besonders nützlich für das Testen von elektrischen Anlagen. Aufgrund der geringeren internen Impedanz, wird die kapazitive Spannungsanzeige unterdrückt. Die Anzeige zeigt die aktuell angelegte Spannung an. Bei Messungen der Phase "L1" über die Erde "PE" können Fehlerstrom-Schutzschalter (FI oder RCI) auslösen.

Dieses Messverfahren kann für Messungen über 12 V verwendet werden. Halten Sie den Spannungsprüfer an den Griffen und berühren Sie niemals die Prüfspitzen, während einer Messung. Halten Sie die beiden Prüfspitzen auf die Messstellen, welche geprüft werden sollen. Drücken Sie die zwei Tasten gleichzeitig. Die angelegte Spannung wird auf dem LCD-Display angezeigt. Die Low-Imp LED signalisiert niedrige Impedanz-Messung.

Achtung!

Der maximal zulässige Arbeitszyklus in der Betriebsart „Niedrig-Impedanz“ ist 5 Sekunden für Spannungen bis 250 V und 3 Sekunden für Spannungen bis 690 V. Wenn diese Zeit abgelaufen ist, warten Sie bitte 10 Minuten bis zur nächsten Messung.

5. Auswechseln der Batterien

* Wenn beim kurzschließen der Prüfspitzen kein Signal ertönt oder der AUTO-Test nicht mehr funktioniert, verfügen die Batterien nicht mehr über eine ausreichende Spannung.
* Trennen Sie den Spannungsprüfer vollständig von jeglicher Spannungsquelle.
* Öffnen Sie das Batteriefach mit der Kreuz-Schraube auf der Unterseite des Gerätes.
* Ziehen Sie die Batteriefachabdeckung vorsichtig nach unten ab.
* Ersetzen Sie die alten Batterien durch neue des gleichen Typs ("AAA" (UM4 R03) 1,5V).
* Achten Sie auf richtige Polung der Batterien.
* Schließen Sie das Batteriefach und verschrauben Sie die Abdeckung vollständig.

Hinweise zum Batteriegesetz

Im Lieferumfang vieler Geräte befinden sich Batterien, die. z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Im Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß Batteriegesetz verpflichtet, unsere Kunden auf folgendes hinzuweisen:

Bitte entsorgen Sie Altbatterien, wie vom Gesetzgeber vorgeschrieben - die Entsorgung im Hausmüll ist laut Batteriegesetz ausdrücklich verboten-, an einer kommunalen Sammelstelle oder geben Sie sie im Handel vor Ort kostenlos ab. Von uns erhaltene Batterien können Sie nach Gebrauch bei uns unter der auf der letzten Seite angegeben Adresse unentgeltlich zurückgeben oder ausreichend frankiert per Post an uns zurücksenden.

Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus einer durchgestrichenen Mülltonne und dem chemischen Symbol (Cd, Hg oder Pb) des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls versehen:

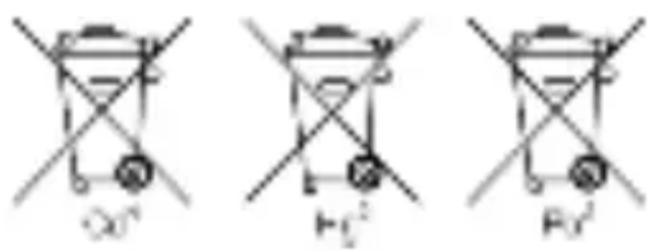

Oa H2 Fb

1. „Cd" steht für Cadmium.
2. „Hg" steht für Quecksilber.
3. „Pb" steht für Blei.

Alle Rechte, auch die der Übersetzung, des Nachdruckes und der Vervielfältigung dieser Anleitung oder Teilen daraus, vorbehalten.

Reproduktionen jeder Art (Fotokopie, Mikrofilm oder ein anderes Verfahren) nur mit schriftlicher Genehmigung des Herausgebers gestattet.

Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten.

Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen.

©PeakTech®

1. Safety Precautions
