DXH125FAV - Chauffage DEWALT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Fournaise à air pulsé au gaz propane pour chantier
Marque	DeWalt
Modèle	DXH125FAV
Puissance thermique	75 000 – 125 000 Btu/h (21,9 – 36,6 kW)
Type de gaz	Propane liquéfié (GPL) uniquement
Consommation de gaz	1,59 – 2,63 kg/h
Alimentation électrique	115 V, 60 Hz, 3 A
Allumage	Étincelle directe
Contrôle de la flamme	Valve de gaz à thermocouple
Température minimale ambiante	-17,8 °C (0 °F)
Pression gaz entrée régulateur (min.)	137,89 kPa (20 psi)
Pression gaz sortie régulateur	137,89 kPa (20 psi)
Grandeur de l'orifice	1,26 mm
Dégagement minimum – sortie	2,4 m
Dégagement minimum – côtés	0,9 m
Dégagement minimum – haut	1,8 m
Dégagement minimum – plancher	0 m
Ventilation requise	Ouvertures de 0,19 m² près du plafond et du plancher
Entretien	Inspection avant chaque utilisation et annuellement par un professionnel
Garantie	1 an

FOIRE AUX QUESTIONS - DXH125FAV DEWALT

Quel type de gaz utiliser avec le chauffage DeWalt DXH125FAV ?

Utilisez exclusivement du gaz propane liquéfié (GPL). Ne jamais utiliser d'essence ou d'autres combustibles.

Puis-je utiliser ce chauffage à l'intérieur d'une maison ?

Non, ce chauffage est conçu pour le chauffage temporaire de chantiers bien ventilés. Il produit du monoxyde de carbone et ne doit pas être utilisé dans des habitations ou véhicules récréatifs.

Comment installer le réservoir de propane ?

Placez la bonbonne de propane à au moins 2,13 m (É.-U.) ou 3 m (Canada) de la fournaise, verticalement et fixée solidement. Connectez le tuyau et le régulateur fournis en serrant bien les raccords.

Que faire si je sens une odeur de gaz ?

N'allumez rien, ne touchez à aucun interrupteur électrique, ouvrez les fenêtres, évacuez les lieux et appelez votre fournisseur de gaz ou les pompiers depuis l'extérieur.

Comment allumer et éteindre la fournaise ?

Pour allumer : ouvrez la valve du réservoir, laissez le ventilateur tourner 20 secondes, abaissez le bouton de valve de gaz, maintenez 15 secondes après allumage puis relâchez. Pour éteindre : fermez la valve du réservoir, laissez la flamme s'éteindre, puis débranchez.

Quels sont les dégagements de sécurité à respecter ?

Maintenez au moins 2,4 m à la sortie d'air, 0,9 m sur les côtés, 1,8 m au-dessus et 0 m au sol par rapport aux matériaux combustibles.

Puis-je utiliser un cordon d'extension ?

Oui, mais utilisez un cordon à 3 fils mis à la terre et adapté à la puissance. Le cordon doit être déroulé et en bon état.

Comment entretenir la fournaise ?

Inspectez avant chaque utilisation le joint torique du raccord, le tuyau et la propreté générale. Faites réviser annuellement par un technicien qualifié. Nettoyez les grilles d'aération.

Que faire si la fournaise s'éteint en cours de fonctionnement ?

Fermez la valve du réservoir, débranchez l'appareil, attendez 5 minutes, puis redémarrez en suivant la procédure normale.

Où puis-je obtenir des pièces de rechange ?

Commandez les pièces auprès d'un revendeur DeWalt ou directement à l'usine. Utilisez uniquement des pièces d'origine. Le numéro de service est le 855-805-5745.

MODE D'EMPLOI DXH125FAV DEWALT

Lisez et observez toutes les instructions. Conservez ces instructions dans un endroit sécuritaire pour vous y référer ultérieurement. Interdisez à quiconque n'ayant pas lu les présentes directives d'assembler, de régler ou de faire fonctionner cette fournaise.

and follow all instructions. Place instructions in a safe place for future reference. Do not allow anyone who has not read these instructions to assemble, adjust or operate the heater. Lisez et observez toutes les instructions. Conservez ces instructions dans un endroit sécuritaire pour vous y référer ultérieurement. Interdisez à quiconque n'ayant pas lu les présentes instructions d'assembler, d'ajuster ou de faire fonctionner la fournaise.

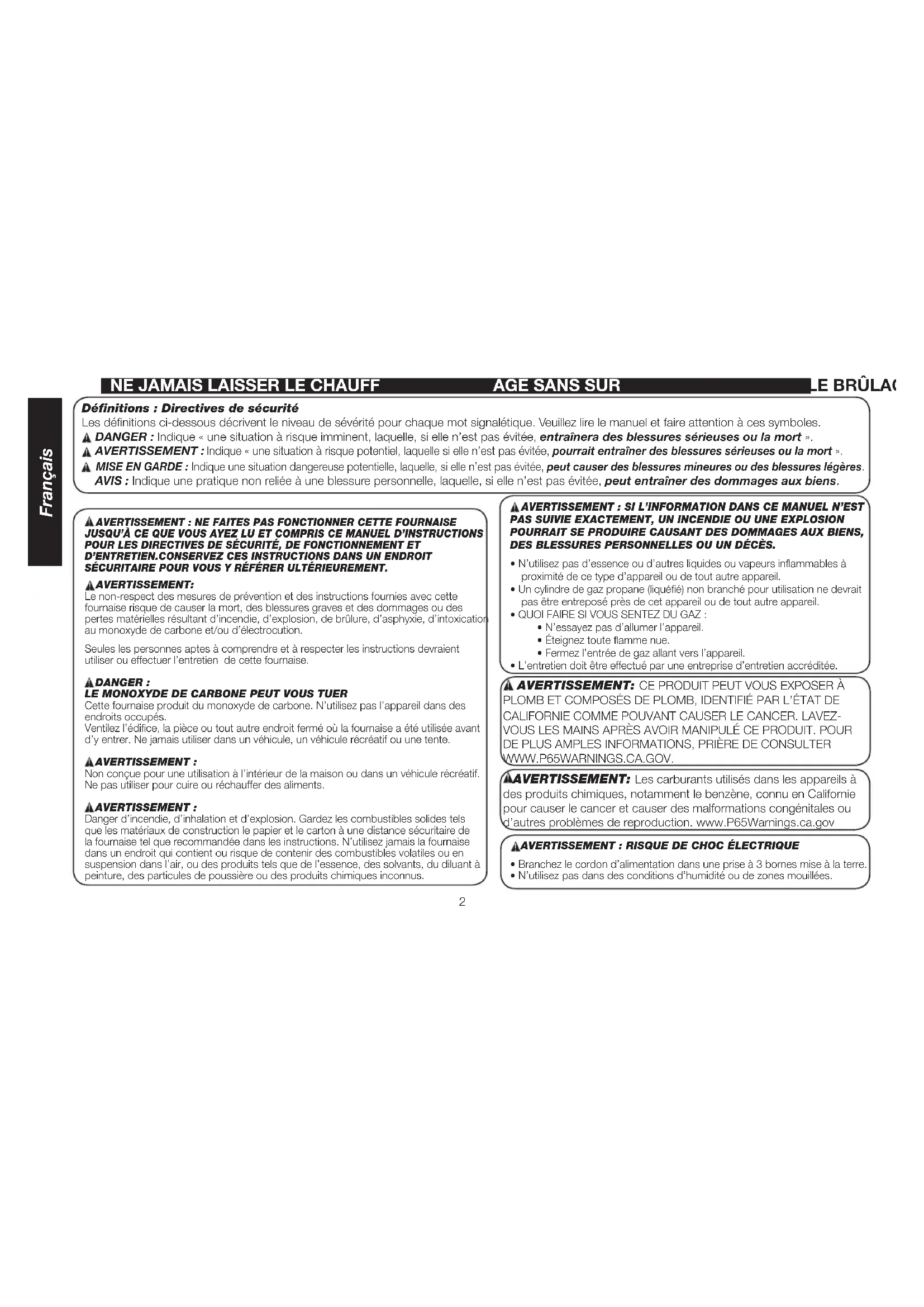

Définitions : directives de sécurité

Les définitions ci-dessous décrivent le niveau de sévérité pour chaque mot signalétique. Veuillez lire le manuel et faire attention à ces symboles.

▲ DANGER : Indique « une situation à risque imminent, laquelle, si elle n'est pas évitée, entraînera des blessures sérieuses ou la mort ». AVERTISSEMENT : Indique « une situation à risque potentiel, laquelle si elle n'est pas évitée, pourrait entraîner des blessures sérieuses ou la mort ». MISE EN GARDE : Indique une situation dangereuse potentielle, laquelle, si elle n'est pas évitée, peut causer des blessures mineures ou des blessures légères.

AVIS : Indique une pratique non reliée à une blessure personnelle, laquelle, si elle n'est pas évitée, peut entraîner des dommages aux biens.

Avertissement:

Le non-respect des mesures de prévention et des instructions fournies avec cette fournaise risque de causer la mort, des blessures graves et des dommages ou des pertes matérielles résultant d'incendie, d'explosion, de brûlure, d'asphyxie, d'intoxication au monoxyde de carbone et/ou d'électrocution.

Seules les personnes aptes à comprendre et à respecter les instructions devraient utiliser ou effectuer l'entretien de cette fournaise.

Le monoxyde de carbone peut vous TUER

Cette fournaise produit du monoxyde de carbone. N'utilisez pas l'appareil dans des endroits occupés.

Ventilez l'édifice, la pièce ou tout autre endroit fermé où la fournaise a été utilisée avant d'y entrer. Ne jamais utiliser dans un véhicule, un véhicule récréatif ou une tente.

Avertissement:

Non conçue pour une utilisation à l'intérieur de la maison ou dans un véhicule récréatif. Ne pas utiliser pour cuire ou réchauffer des aliments.

Avertissement:

Danger d'incendie, d'inhalation et d'explosion. Gardez les combustibles solides tels que les matériaux de construction le papier et le carton à une distance sécuritaire de la fournaise tel que recommandée dans les instructions. N'utilisez jamais la fournaise dans un endroit qui contient ou risque de contenir des combustibles volatiles ou en suspension dans l'air, ou des produits tels que de l'essence, des solvants, du diluant à peinture, des particules de poussière ou des produits chimiques inconnus.

Avertissement : si l'information dans ce MANUEL n'est PAS SUIVIE exactement, un incendie ou une explosion pourrait se produire causant des dommages aux BIENS, des blessures personnelles ou un décès.

• N'utilisez pas d'essence ou d'autres liquides ou vapeurs inflammables à proximité de ce type d'appareil ou de tout autre appareil.
• Un cylindre de gaz propane (liquéfié) non branché pour utilisation ne devrait pas être entreposé près de cet appareil ou de tout autre appareil. • QUOI FAIRE SI VOUS SENTEZ DU GAZ : • N'essayez pas d'allumer l'appareil.
• Éteignez toute flamme nue.
• Fermez l'entrée de gaz allant vers l'appareil.
• L'entretien doit être effectué par une entreprise d'entretien accréditée.

Avertissement: ce produit peut vous exposer à PLOMB et composés de PLOMB, identifié par l'état de californie COMME pouvant CAUSER le CANCER. lavez-vous les MAINS après avoir manipulé ce produit. pour de plus AMPLES informations, prière de consulter WWW. P65WARNINGS. CA. GOV.

AVERTISSEMENT: Les carburants utilisés dans les appareils à des produits chimiques, notamment le benzène, connu en Californie pour causer le cancer et causer des malformations congénitales ou d'autres problèmes de reproduction. www. P65Warnings. ca. gov

Avertissement : RISQUE de CHOC électrique

• Branchez le cordon d'alimentation dans une prise à 3 bornes mise à la terre.
• N'utilisez pas dans des conditions d'humidité ou de zones mouillées.

Avertissement : RISQUE de FEU ou d'explosion

• N'entreposez et n'utilisez pas d'essence ou d'autres liquides ou vapeurs inflammables à proximité de ce type d'appareil ou de tout autre appareil. • QUOI FAIRE SI VOUS SENTEZ UNE ODEUR DE GAZ :
• Ouvrez les fenêtres. • N'ESSAYEZ PAS d'allumer quelque appareil que ce soit.
• NE PAS basculer les interrupteurs électriques.
• NE PAS utiliser les téléphones dans l'édifice. Appelez immédiatement le fournisseur de gaz local d'un téléphone à l'extérieur. Suivez les instructions de la compagnie de gaz.
• NE PAS toucher tout interrupteur électrique; ne pas utiliser le téléphone dans votre édifice.
• Si vous ne pouvez pas rejoindre votre fournisseur de gaz, appelez le service des incendies.

Spécifications

Type de gaz :.... pour utilisation avec du propane seulement

Pression de l'alimentation en gaz

vers le régulateur...... Max.: Pression de la bonbonne

vers le régulateur...... Min.: 137,89 kPa (20 psi)

sortie du régulateur.....137,89 kPa (20 psi)

Entrée électrique :.....115 V, 60 Hz, 1∅, 3 A

Tension de fonctionnement min. : 100 V

Allumage :.... Étincelle directe

Contrôle de la

flamme primaire:.... Valve de gaz à fonctionnement par thermocouple

Temp. min. ambiante Caractéristique nominale -17,8 °C (0 °F)

TABLE Des matières

AVERTISSEMENTS 2-3

Modèle : DXH125FAV DXH150FAV
Classement : 21,9 – 36,6 kW	32,2 – 43,9 kW
	(75 000 - 125 000 Btu/Heure)	(110 000 - 150 000 Btu/Heure)
Consommation de carburant :	1,59 – 2,63 kg/heure 2,31	– 3,13 kg/heure
	(3,5 – 5,8 lb/heure) (5,1 –	6,9 lb/heure)
Grandeur de l’orifice de carburant	1,26 mm 1,40 mm

Avertissement

C'est une fournaise à air pulsé, à feu direct, et au propane. Son but premier est premièrement le chauffage temporaire d'édifices en construction, en modification ou en réparation.

À feu direct signifie que l'ensemble des produits de combustion entre l'espace de chauffage. Même si cette fournaise fonctionne très près d'une efficacité de combustion de 100 pour cent, elle produit quand même de petites quantités de monoxyde de carbone. Le monoxyde de carbone (CO) est toxique. Le CO peut s'amasser dans un espace chauffé et un échec à fournir une ventilation adéquate peut causer la mort. Les symptômes d'une ventilation inadéquate incluent :

- maux de tête • étourdissement

- yeux et nez qui piquent • nausée

- bouche sèche ou maux de gorge

Assurez-vous de suivre les conseils sur la ventilation dans la section des Précautions de sécurité. À air pulsé signifie qu'une souffleuse ou un ventilateur pousse l'air à travers la fournaise. Une combustion correcte dépend du flux d'air; ainsi, la fournaise ne doit pas être corrigée, modifiée ou en fonctionnement avec des pièces enlevées ou manquantes. De même, les systèmes de sécurité ne doivent pas être contournés ou modifiés afin de faire fonctionner la fournaise.

Lorsque la fournaise doit fonctionner en présence de d'autres personnes, l'utilisateur est responsable de renseigner adéquatement les gens présents avec les précautions et instructions de sécurité, ainsi que les dangers impliqués.

▲ AVERTISSEMENT

1. Bien vérifier la fournaise pour tout dommage. N'UTILISEZ PAS une fournaise endommagée.
2. NE PAS modifier la fournaise ou faire fonctionner une fournaise qui a été modifiée par rapport à sa condition originale.
3. Utilisez seulement du gaz propane.
4. Utilisez seulement une alimentation au propane avec RETRAIT DE VAPEURS. S'il y a des questions sur le système de retrait de vapeurs, posez-les à votre revendeur de propane.
5. Montez verticalement les cylindres de propane (la valve d'arrêt vers le haut). Bien les fixer afin de les empêcher de tomber ou d'être renversés et protégez-les de tout dommage.
6. Placez les bonbonnes de propane à au moins 2,13 m (7 pi) (É.-U.), 3 m (10 pi) (Canada) de la fournaise et ne dirigez pas la sortie de cette dernière vers les bonbonnes.

LE BRÛLA

1. IMPORTANT Utilisez uniquement l'assemblage de tuyau et de régulateur fourni avec la fournaise. Agencez les languettes de couleur de l'étiquette mobile fixée à l'assemblage du tuyau avec la couleur sur l'étiquette située près du raccord d'entrée pour la bonbonne sur la fournaise. Inspectez le tuyau lors de chaque utilisation de la fournaise. S'il y a une abrasion ou une usure excessive, ou si le tuyau est coupé, remplacez-le avec l'assemblage de tuyau énuméré sur la liste des pièces avant toute utilisation de la fournaise.
2. Pour usage intérieur seulement. L'endroit doit être très bien ventilé. Figure 1 (Voir également « Précautions de fonctionnement »).
3. Si, à tout moment, une odeur de gaz est détectée, ARRÊTEZ IMMÉDIATEMENT le fonctionnement jusqu'à ce que la source du gaz soit trouvée et corrigée. Lisez l'information sur Substances odorantes et propane à la page 5 pour plus d'informations sur la détection de fuites de propane.
4. Installez la fournaise de façon à ce qu'elle ne soit pas exposée à une vaporisation d'eau, à de la pluie et /ou à de l'eau qui dégoutte.
5. Gardez un espace libre minimum de tout matériau combustible normal (comme le papier). Figure 2
6. À cause des températures élevées de surface et de sortie, les adultes et les enfants doivent respecter l'espace libre recommandé afin d'éviter les brûlures ou l'inflammation des vêtements.
7. Faites fonctionner seulement sur une surface stable et à niveau.
8. N'utilisez pas avec des gaines et des conduits d'air. Ne pas restreindre l'entrée ni la sortie d'air.
9. Utilisez seulement la tension électrique spécifiée. La connexion et la mise à la terre électrique doit respecter le Code électrique national - ANSI/NFPA 70 (États-Unis) et le Code électrique canadien CSA C22.1, Partie 1 (Canada).
10. Utilisez seulement un cordon d'extension ou une prise à 3 fiches correctement mise à la terre.
11. Ne pas déplacer, manipuler ou entretenir l'appareil lorsqu'il est chaud ou brûlant.
12. Utilisez seulement selon les codes locaux ou, en l'absence de codes locaux, avec le Standard pour l'entreposage et la manipulation de gaz de pétrole liquéfié ANSI/NFPA 58 et CSA B149.1, Code d'installation du propane et du gaz naturel.

\_E BRÛLAC

Figure 1

VENTILATION : Ouvertures minimums requises
	Ouverture près	Ouverture près
Fournaise	du plancher	du plafond
Air pulsé (DXH125FAV, DXH150FAV)......0,19 m2......0,19 m2

Figure 2

DÉGAGEMENT MINIMUM : De matériaux normaux de combustion
Dégagement DXH125FAV	DXH150FAV
Du plancher....	0 m....0 m
De la sortie....	2,4 m....2,4 m
Des côtés....	0,9 m....0,9 m
Du haut....	1,8 m....1,8 m
Placez à 3 m (10 pi) des toiles/toiles à bâche ou couvertures similaire et fixez-les pour les empêcher de battre au vent ou de bouger.

▲ Avertissement: RISQUE d'axphysie

• N'utilisez pas l'appareil dans des endroits sans ventilation.
• Le débit de combustion et l'air de ventilation ne doivent pas être obstrués.
• Un air de ventilation adéquat doit être fourni pour supporter les exigences de l'air de combustion de la fournaise utilisée.
• Référez-vous à la section des spécifications du manuel de la fournaise, à la plaque de données de l'appareil ou communiquez avec le fabricant pour obtenir les renseignements relatifs aux exigences en apport d'air de ventilation de l'appareil.
• Un air de ventilation inapproprié occasionnera une combustion inadequate.
• Une combustion inadéquate peut provoquer une asphyxie par le monoxyde de carbone causant de sérieuses blessures ou la mort. Les symptômes d'empoisonnement par le monoxyde de carbone peuvent inclure des maux de tête, des étourdissements et des difficultés respiratoires.

Odeur de gaz de combustible - Fuites de combustible ▲ AVERTISSEMENT

Le GPL et le gaz naturel contiennent des substances odorantes artificielles ajoutées spécifiquement pour la détection de fuites de gaz de combustion. Si une fuite de gaz survient, vous devriez pouvoir sentir le gaz de combustion. Puisque le gaz propane (liquéfié) est plus lourd que l'air, l'odeur de gaz se détecte plus facilement près du sol. TOUTE ODEUR DE GAZ EST VOTRE SIGNAL POUR AGIR IMMEDIATEMENT!

Mise en garde liée aux substances odorantes

• Ne pas entreprendre toute action qui pourrait enflammer le gaz de combustion. Ne pas basculer des interrupteurs électriques. Ne tirez sur aucune source d'alimentation électrique ou rallonge électrique. N'allumez pas d'alumettes ni aucune source de flamme. N'utilisez pas votre téléphone.
• Faire sortir tout le monde du bâtiment et s'éloigner tout de suite de la zone.
• Fermer tous les réservoirs de gaz propane (liquifié) ou les vannes d'alimentation des cylindres de carburant ou la vanne d'alimentation principale de carburant située au compteur si vous utilisez du gaz naturel.
• Le gaz propane (liquéfié) est plus lourd que l'air et peut séjourner dans les zones basses. Si vous avez toutes les raisons de soupçonner une fuite de propane, empêchez l'accès à toutes les zones basses.
• Utiliser le téléphone de votre voisin et appeler votre fournisseur de gaz de combustion et les pompiers de votre secteur. Ne pas retourner dans l'immeuble ou dans le secteur.
• Vous tenir hors du bâtiment et loin de la zone jusqu'à ce qu'elle soit déclarée sûre par les pompiers et par le fournisseur de votre gaz de combustion.
• ENFIN, laisser le personnel d'entretien du gaz de combustion et les pompiers vérifier si du gaz s'est échappé. Leur faire aérer le bâtiment et la zone avant d'y retoumer. Les personnels d'entretien correctement formés doivent réparer toutes les fuites, vérifier qu'il n'y ait pas d'autres fuites possibles et ensuite rallumer l'appareil pour vous.

Substance odorante - aucune odeur détectée

• Certaines personnes ne peuvent détecter l'odeur du produit chimique synthétique ajouté au gaz propane (liquéfié) ou au gaz naturel. Vous devez déterminer si vous pouvez sentir cette substance odorante dans ces gaz combustibles.
• Apprenez à reconnaître l'odeur du gaz propane (liquifié) et du gaz naturel. Les revendeurs locaux de gaz propane (liquifié) seront plus qu'heureux de vous donner une brochure que vous grattez et sentez. Utilisez-la pour vous familiariser avec l'odeur du gaz de combustion.
• Fumer peut diminuer votre capacité à sentir les odeurs. Se trouver alentour d'une odeur pour une certaine période de temps peut affecter votre sensibilité à cette odeur particulière. Les odeurs présentes dans des bâtiments où sont enfermés des animaux peuvent masquer l'odeur de gaz de combustible.

NE JAMAIS Laisser le CHAUFF

• La substance odorante dans le gaz propane (liquéfié) et dans le gaz naturel n'a pas de couleur et l'intensité de celle-ci peut se dissiper dans certaines circonstances.
• S'il y a une fuite souterraine, le passage du gaz à travers le sol peut filtrer la substance odorante.
• L'odeur de gaz propane (liquéfié) peut différer dans son intensité à différents niveaux. Du fait que le gaz propane (liquéfié) est plus lourd que l'air, il peut y avoir plus d'odeurs à des niveaux inférieurs.
• Soyez toujours en alerte pour l'odeur de gaz la plus insignifiante. Si vous continuez à détecter une quelconque odeur de gaz, aussi faible soit-elle, traitez-la comme une fuite sérieuse. Agissez immédiatement comme cela a été discuté précédemment.
• Un test périodique de reniflage autour de la fournaise ou aux raccords de la fournaise; c.-à-d. tuyauterie, connexions, etc., est une bonne pratique de sécurité sous n'importe quelles conditions. Si vous sentez l'odeur de même une petite quantité de gaz, CONTACTEZ IMMÉDIATEMENT VOTRE FOURNISSEUR DE GAZ DE COMBUSTION.

Préparation pour le fonctionnement

1. Vérifiez l'appareil de chauffage pour des dommages possibles encourus lors du transport. Si vous en trouvez, contactez immédiatement le fabricant.
2. Veuillez suivre toutes les « précautions ».
3. Connectez le raccord point de charge du tuyau et le régulateur à la bonbonne de propane en tournant l'écrou du point de charge dans le sens contraire des aiguilles d'une montre à l'intérieur de l'orifice du robinet de la bonbonne et serrez-le solidement avec une clé.
4. Connectez le tuyau à la fournaise en tournant le raccord du tuyau dans le sens des aiguilles d'une montre.
5. Serrez solidement toutes les connexions de gaz.
6. Ouvrez la valve de gaz de la bonbonne et vérifiez toutes les connexions de gaz avec une solution à base de savon et d'eau. N'UTILISEZ PAS UNE FLAMME.
7. Branchez le cordon d'alimentation à une source de tension 115 V, 60 Hz, 10 correctement mise à la terre.
8. Lors de l'utilisation d'un cordon d'extension, assurez-vous que c'est un cordon à 3 fiches (mis à la terre) d'une grandeur de fil correcte.

Mise en MARCHE

1. Avant l'allumage de la fournaise, toujours permettre au ventilateur (souffleuse) de la fournaise de fonctionner pendant 20 secondes pour vider le combustible.
2. Ouvrez lentement la valve principale du cylindre de propane.
3. Abaissez le bouton de la valve de combustible pour allumer la fournaise.
4. Après que la fournaise se soit allumée, gardez abaissé le bouton de la valve de gaz pendant 15 secondes puis relâchez et alors la fournaise continuera de fonctionner.
5. Réglez le taux de brûlement en configurant le bouton de contrôle au niveau désiré.
6. L'allumeur continue de fonctionner aussi longtemps que le cordon d'alimentation est branché.
7. Aucun thermostat ne peut être utilisé avec ce type d'unités.

Arrêt

1. Fermez de manière sécuritaire la valve sur le cylindre de propane.
2. Continuez de faire fonctionner la fournaise jusqu'à ce que tout le combustible dans le tuyau soit brûlé.
3. Débranchez le cordon d'alimentation.

Redémarrez après l'arrêt de sécurité

1. Fermez de manière sécuritaire la valve sur le cylindre de propane. Débranchez la fournaise.
2. Attendez 5 minutes.
3. Redémarrez en suivant la procédure « Démarrage »

Entretien et entreposage

1. La fournaise devrait être inspectée avant chaque utilisation et au moins annuellement par une personne qualifiée.
2. Avant chaque utilisation, vérifiez le joint torique souple situé sur le bout arrondi du raccord point de charge. Si le joint torique est coupé, a des rayures ou autrement endommagé, remplacez-le avec le numéro de pièces 73786.
3. Fermez l'alimentation en gaz GPL à la (les) bonbonne (s) lorsque la fournaise n'est pas utilisée.
4. Lorsque la fournaise doit être entreposée à l'intérieur, le raccordement entre la bonbonne de gaz GPL et l'appareil doit être débranché et la bonbonne enlevée de l'appareil. La bonbonne doit être entreposée à l'extérieur selon les exigences du chapitre 5 de la norme pour le stockage et la manutention du gaz de pétrole liquéfié ANSI/NFPA 58 et CSA B149;1; et selon le Code d'installation de gaz naturel et propane.

Taille et capacité des cylindres de propane requis

Les diagrammes à la page suivante montrent la taille approximative du cylindre requis pour ces fournaises. Pour utiliser le diagramme :

1. Choisissez la plus basse température d'air attendue (au bas du diagramme).
2. Allez directement au temps de fonctionnement désiré (côté gauche du diagramme).
3. Lisez la taille de cylindre requise.

Toutes les fournaises devraient avoir :

des cylindres pleins une bonne circulation d'air pas de givre sur les cylindres

Service

Une situation dangereuse pourrait survenir si la fournaise utilisée a été modifiée ou ne fonctionne pas correctement. Lorsque la fournaise fonctionne correctement :

• La flamme est contenue à l'intérieur de la fournaise.
• La flamme est essentiellement bleue et peut avoir quelques pointes jaunes.
• Il n'y a pas de forte odeur désagréable, aucun inconfort tels que les yeux qui brulent ou autres.
• Il n'y a pas de fumée, de suie interne ou externe à la fournaise.
• Il n'y a aucun arrêt non planifié ou inexpliqué de la fournaise.

Les listes de pièces et la vue éclatée illustrent la fournaise telle qu'elle a été fabriquée. N'utilisez pas une fournaise qui est différente de celle illustrée. De même, utilisez uniquement le tuyau, le régulateur et le raccord pour la bonbonne (appelé raccord point de charge) fournis avec la fournaise.

IMPORTANT : agencez les languettes de couleur de l'étiquette mobile fixée à l'assemblage du tuyau avec la couleur sur l'étiquette située près du raccord d'entrée pour la bonbonne sur la fournaise. N'utilisez pas de moyen alternatif. Pour cette fournaise, le régulateur doit être réglé tel qu'indiqué dans les « spécifications ». S'il y a un doute concernant le réglage du régulateur, faites-le vérifier.

Une fournaise qui ne fonctionne pas correctement doit être réparée, mais uniquement par un technicien de service compétent et entrainé à le faire. Les produits couverts sous cette garantie seront réparés sans frais pour les pièces et la main-d'œuvre. Veuillez inclure une brève description indiquant la date, l'endroit où l'achat a été effectué, la nature du problème et la preuve de l'achat.

Les produits qui ne sont pas couverts sous cette garantie, seront réparés mais des frais seront facturés pour les pièces et la main-d'œuvre.

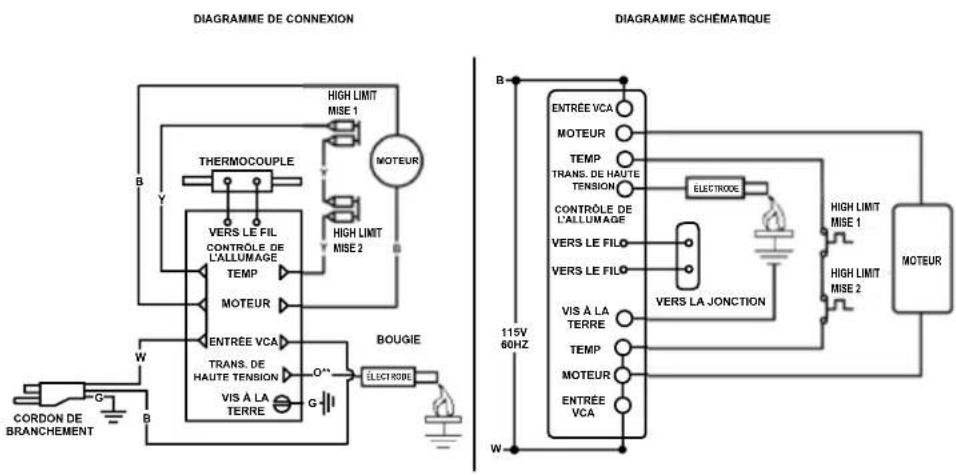

Diagrammes de câblage DXH125FAV / DXH150FAV

REMARQUE : Si tout câblage original fourni avec la fournaise doit être remplacé, cela doit se faire avec un fil de type AWG 105 °C ou son équivalent, sauf si contrairement indiqué (Type SF 2.200, **SGI-250 °C)

CODAGE DE COULEURS			LÉGENDE
B NOIR	R ROUGE		CONNEXION FEMELLE
	Y JAUNE		CONNEXION MÂLE
W BLANC	O ORANGE
G VERT

LE BRÛLAC

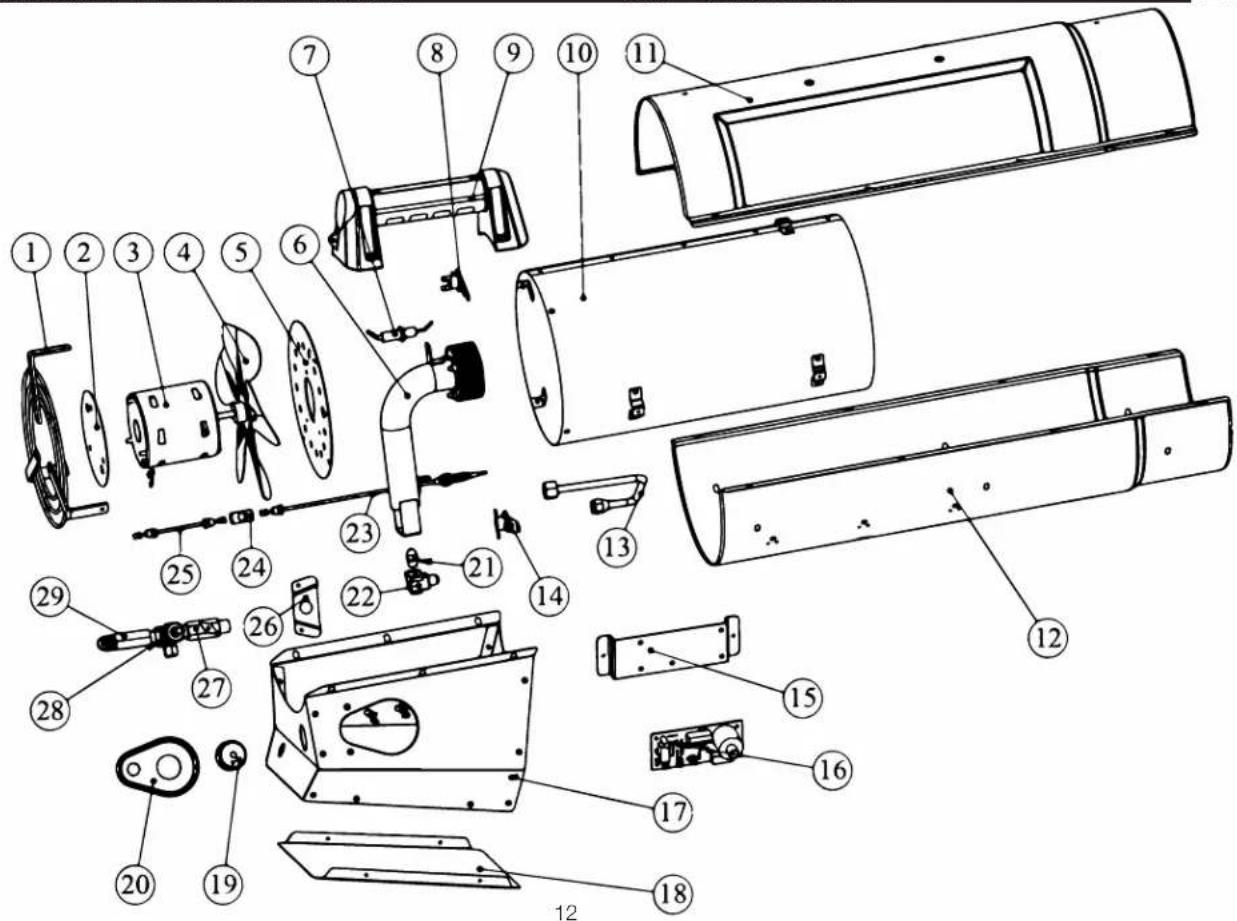

Liste des pièces DXH125FAV

RÉF......ARTICLE......DESCRIPTION		RÉF......ARTICLE......DESCRIPTION
1 ......40896 ......Garde, arrière, assemblage		17 ......N/A ......Base, métal, bas, panneau
2 ......40957 ......Panneau, garde, arrière		18 ......40879 ......Poignée, variable, valve
3 ......21652 ......Moteur, assemblage		19 ......N/A ......Encart, plastique, contrôles
4 ......26086 ......Ventilateur, pâle		20 ......40899 ......Orifice
5 ......40909 ......Support, flamme		21 ......40900 ......Support, orifice, assemblage
6 ......40801 ......Poignée, DEWALT		22 ......40898 ......Brûleur, mailles, assemblage
7 ......40904 ......Électrode, allumage, DW, mailles		23 ......26655 ......Thermocouple
8 ......40913 ......Contrôle de limite supérieure, assemblage, 2		24 ......26134 ......Bloc Compensation, le relais
9 ......40892 ......Écran, radiation, assemblage		25 ......26656 ......Thermocouple, connecteur
10 ......40890 ......Baril, supérieur, assemblage		26 ......N/A ......Support, plastique, encart
11 ......40891 ......Baril, inférieur, assemblage		27 ......40902 ......Valve, variable, assemblage
12 ......40914 ......Contrôle de limite supérieure, assemblage, 1		28 ......40884 ......Valve, gaz, principal
13 ......40901 ......Tuyauterie, gaz, brûleur, assemblage		29 ......40905 ......Raccord, gaz, entrée
14 ......23045 ......Allumeur/relais de support		* ......40923 ......Tuyau et le régulateur
15 ......23276 ......Panneau, allumage commandé		* ......21036 ......Cordon d'alimentation
16 ......N/A ......Base, métal, assemblage		* ......26223 ......Passe-fil
		*non illustré

LE BRÛLAC

DXH125FAV

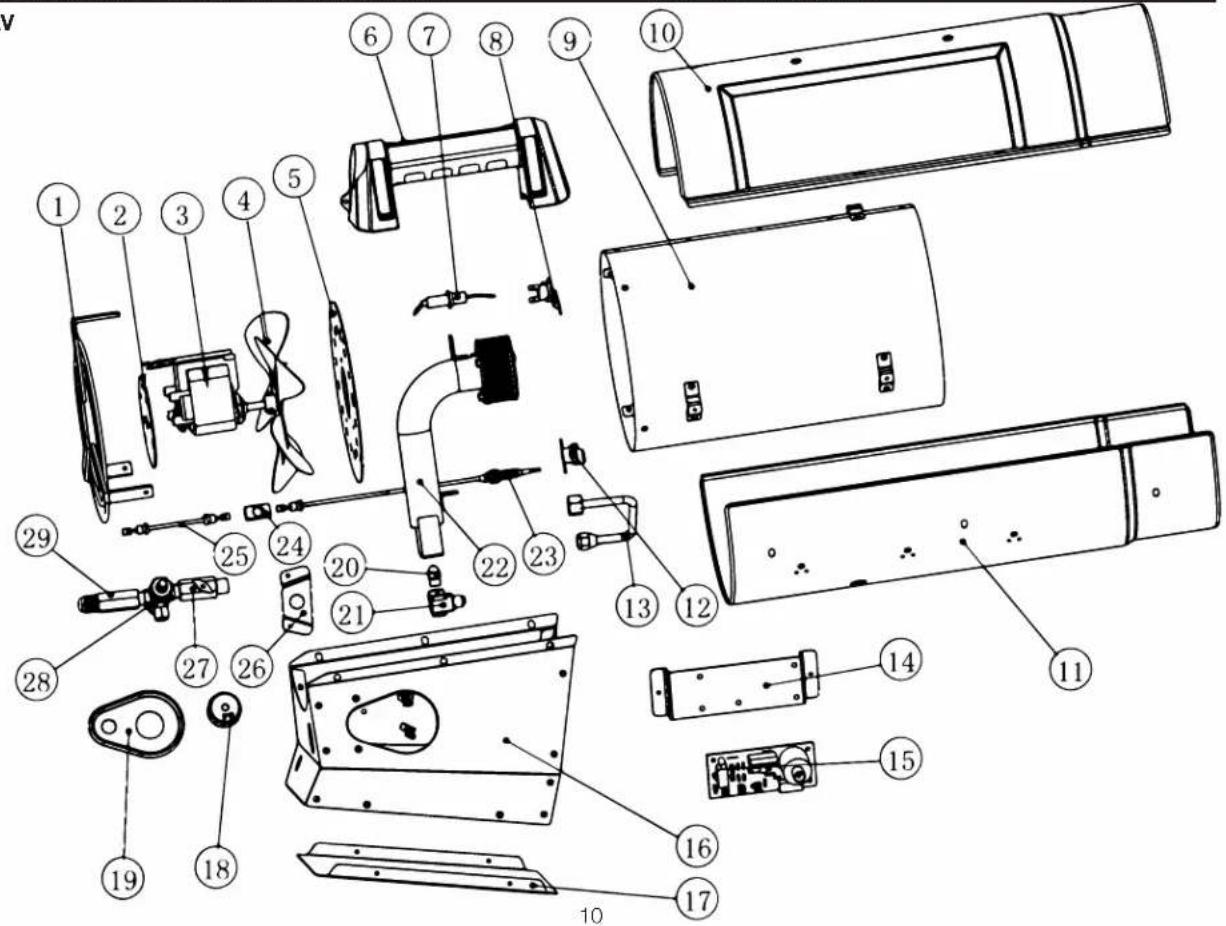

Liste des pièces DXH150FAV

RÉF......ARTICLE......DESCRIPTION		RÉF......ARTICLE......DESCRIPTION
1	40896 ......Garde, arrière, assemblage	17 ......N/A ......Base, métal, assemblage
2	40897 ......Plaque, entrée, couvercle	18 ......N/A ......Base, métal, bas, panneau
3	21551 ......Moteur, assemblage	19 ......40879 ......Poignée, variable, valve
4	27898 ......Ventilateur, pale	20 ......40878 ......Encart, plastique, contrôles
5	40909 ......Support, flamme	21 ......40910 ......Orifice
6	40898 ......Brûleur, mailles, assemblage	22 ......40900 ......Support, orifice, assemblage
7	40904 ......Électrode, allumage	23 ......26655 ......Thermocouple
8	40913 ......Contrôle de limite supérieure, assemblage	24 ......26134 ......Bloc Compensation, le relais
9	40801 ......Poignée, DEWALT	25 ......26656 ......Thermocouple, connecteur
10	40908 ......Écran, radiation, assemblage	26 ......40876 ......Support, plastique, encart
11	40906 ......Baril, supérieur, assemblage	27 ......40912 ......Valve, variable, assemblage
12	N/A ......Baril, inférieur, assemblage	28 ......40884 ......Principale, valve de gaz
13	40911 ......Tuyauterie, gaz, brûleur, assemblage	29 ......40905 ......Raccord, gaz, entrée
14	40914 ......Support, HLS	* ......40923 ......Tuyau et le régulateur
15	23045 ......Allumeur/relais de support	* ......21036 ......Cordon d'alimentation
16	23276 ......Panneau, allumage commandé	* ......26223 ......Passe-fil
		*non illustré

LE BRÛLAC

DXH150FAV

Danger de la qualité de l'air

• N'utilisez pas cet appareil de chauffage pour le chauffage des locaux d'habitation humaine.
• L'utilisation des appareils de chauffage direct dans les environnements de construction peut vous exposer à des niveaux de CO, CO2, et NO2, qui sont considérés comme dangereux pour la santé et potentiellement mortels.
• Ne pas utiliser dans les zones non ventilées.
• Connaissez les signes d'empoisonnement au CO et CO2.
• Maux de tête, brûlure des yeux
• Vertige, désorientation
• Difficulté à respirer, sensation d'étouffement

- Un échange d'air de ventilation adéquat (OSHA 29 CFR 1926.57) pour supporter la combustion et maintenir une qualité de l'air acceptable est fournie selon OSHA 29 CFR partie 1926.154, ANSI A10.10 Exigences de sécurité pour les appareils et équipements de chauffage portables et temporaires utilisés dans l'industrie de la construction ou les Codes CSA pour le gaz naturel et le gaz propane CSA B149.1.

• Surveiller périodiquement les niveaux de CO, de CO2 et de NO2 existants sur le site de construction – à tout le moins au début du quart de travail et après 4 heures.
• Prévoir un échange d'air de ventilation, soit naturel ou mécanique, tel que requis pour maintenir une qualité de l'air intérieur acceptable.

	Moyenne pondérée dans le temps sur 8 heures, États-Unis (OSHA 29 CFR 1926.55 App A)	Moyenne pondérée dans le temps sur 8 heures, Canada Directives SST de WorkSafe BC partie 5.1 et Règlement sur les milieux de travail en Ontario 833
CO 50 parties par million 25 parties par million
CO_2	5000 parties par million 5000 parties par million
NO_2		3 parties par million (Reg 833)
	É.-U. - Limite de plafond(limite d'exposition à court terme = 15 minutes)	Directives de SST Canada STEL (15 minutes Rég. 833 / 1 heure WSBC)de WorkSafe BC partie 5.1 et Règlement sur les milieux de travail enOntario 833
CO		100 parties par million
CO_2		15000 parties par million (WSBC)3000 parties par million (Reg 833)
NO_2	5 parties par million	1.0 parties par million (WorkSafeBC)5.0 parties par million (Reg 833)

• Assurez-vous que le débit d'échange d'air de combustion et de ventilation ne peut pas être obstrué.
• La ventilation peut devoir être augmentée à mesure que le bâtiment « durcit » lors des phases de construction.

DEWALT®

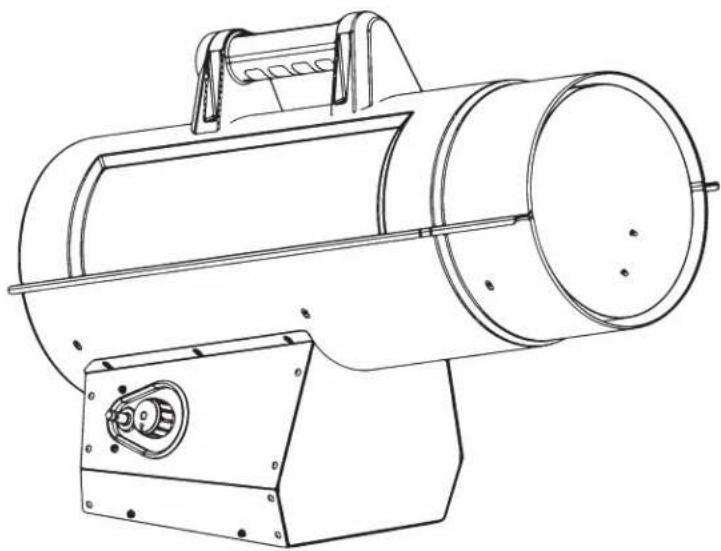

Fournaise à air pulsé au gaz propane pour chantier de construction

DXH125FAV, DXH150FAV

N'utilisez que les pièces de remplacement du fabricant. L'utilisation d'autres pièces risque de causer des blessures et la mort. Les pièces de remplacement ne sont offertes que directement de l'usine et doivent être installées par une entreprise de service spécialisée.

Information sur la commande des pièces:

ACHAT : Les accessoires peuvent être achetés chez n'importe quel revendeur local DeWalt® ou directement à l'usine.

Pour obtenir des informations sur le service:

Appelez sans frais au 855-805-5745

www. dewalt. com

Nos heures de bureau sont de 8 h 00 à 17 h, HE, du lundi au vendredi.

Veuillez indiquer le numéro du modèle, la date d'achat et la description du problème dans toutes vos communications.

DeWalt® garantit ses fournaises et ses accessoires contre les défauts de matériel et de main-d'œuvre pour une période d'un an à partir de la date d'achat. DeWalt® réparera ou remplacera ce produit sans frais s'il est démontré qu'il est devenu défectueux pendant la période d'un (1) an et qu'il est retourné à DeWalt® aux frais de l'acheteur avec une preuve d'achat, au cours de la période de garantie.

DEWALT®, GUARANTEED TOUGH® et les schémas de couleurs jaune et noir sont des marques de commerce de DEWALT Industrial Tool Co., utilisées sous licence. ©2019 DEWALT. EGI/Enerco Group Inc. sous licence de Dewalt Industrial Tool Co.

Lisez et observez toutes les instructions. Conservez ces instructions dans un endroit sécuritaire pour vous y référer ultérieurement. Interdisez à quiconque n'ayant pas lu les présentes instructions d'assembler, d'ajuster ou de faire fonctionner la fournaise.
