| Type de produit | Chauffage à air forcé électrique |
| Marque | DeWalt |
| Modèle | DXH1000TS |
| Dimensions (L x l x H) | 58,4 x 33,0 x 40,6 cm |
| Poids | 16,8 kg |
| Alimentation électrique | 240 V CA, monophasé |
| Puissance de chauffe | Sélectionnable : 7 kW (23 861 BTU/h) ou 10 kW (34 121 BTU/h) |
| Débit d'air | 325 pi³/min (environ 552 m³/h) |
| Plage de thermostat | -5 °C à 35 °C |
| Protection thermique | Interrupteur de limite de surchauffe à réarmement automatique (77 °C) |
| Distances de sécurité (matériaux combustibles) | Avant : 1,8 m ; côtés et dessus : 0,6 m ; base : plancher non combustible |
| Indice de protection | Utilisation intérieure uniquement, ne pas exposer à l'humidité |
| Matériau du boîtier | Tôle d'acier avec revêtement |
| Éléments chauffants | Spirales métalliques |
| Ventilateur | Moteur scellé, sans entretien |
| Type de câblage | Câblage fixe par électricien qualifié, câble min. 10/3 AWG |
| Disjoncteur recommandé | 30 A bipolaire (configuration 7 kW) ou 50 A bipolaire (10 kW) |
| Poignée de transport | Intégrée, amovible |
| Entretien | Nettoyage extérieur au chiffon doux ; dépoussiérage interne à l'air comprimé modéré |
| Garantie | 1 an contre les défauts de matériel et de main-d'œuvre |
| Service client | 855-805-5745, www.dewalt.com |
FOIRE AUX QUESTIONS - DXH1000TS DEWALT
Questions des utilisateurs sur DXH1000TS DEWALT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chauffage au format PDF gratuitement ! Retrouvez votre notice DXH1000TS - DEWALT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DXH1000TS de la marque DEWALT.
MODE D'EMPLOI DXH1000TS DEWALT
Pour toute question ou tout commentaire, nous contacter.
Lisez et observez toutes les instructions. Conservez ces instructions dans un endroit sécurisé pour vous y référer ultérieurement. Interdisez à quiconque n'ayant pas lu les directives générées d'assembler, de régler ou de faire fonctionner cette foumaise.
Si vous avez des questions ou des commentaires, veuillez nous contacter.
Appareil de chauffage à air forcé électrique modèles DXH330 et DXH1000TS
Lisez et observez toutes les instructions. Conservez ces instructions dans un endroit sec et sûr pour vous y référer ultérieurement. Interdisez à quiconque n'ayant pas lu les instructions d'assembler, d'ajuster ou de faire fonctionner le chauffage.

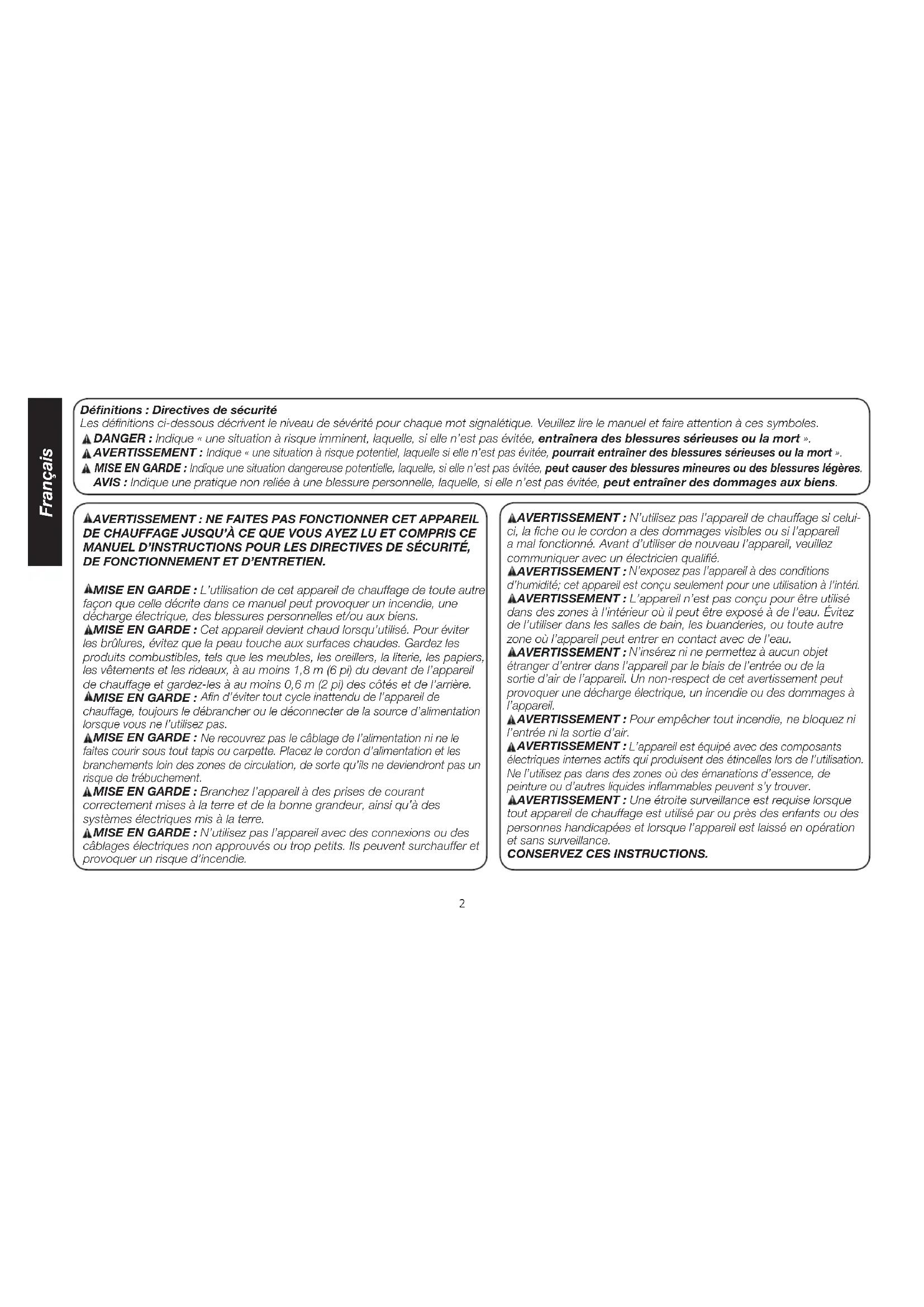

Définitions : directives de sécurité
Les définitions ci-dessous décrivent le niveau de sévérité pour chaque mot signalétique. Veuillez lire le manuel et faire attention à ces symboles. DANGER : Indique « une situation à risque imminent, laquelle, si elle n'est pas évitée, entraînera des blessures sérieuses ou la mort » AVERTISSEMENT : Indique « une situation à risque potentiel, laquelle si elle n'est pas évitée, pourrait entraîner des blessures sérieuses ou la mort » MISE EN GARDE : Indique une situation dangereuse potentielle, laquelle si elle n'est pas évitée, peut causer des blessures mineures ou des blessures légères. AVIS : Indique une pratique non reliée à une blessure personnelle, laquelle, si elle n'est pas évitée, peut entraîner des dommages aux biens.
Aventissement: NE FAITES PAS fonctionner cet appareil de chauffage jusqu'à ce que vous AYEZ LU et compris ce MANUEL d'instructions pour les directives de securite, de fonctionnement et d'entretien.
AMISE EN GARDE: L'utilisation de cet appeareil de chauffage de toute autre façon que celle décrite dans ce manuel peut provoquer un incendie, une décharge électrique, des blessures personnelles et/ou aux biens.
AMISE EN GARDE: Cet appareil devient chaud lorsqu'utilisé. Pour éviter les brûlures, évitez que la peau touche aux surfaces chaudes. Gardez les produits combustibles, tels que les meubles, les oreillers, la literie, les papiers, les vêtements et les rideaux, à au moins 1,8 m (6 pi) du devant de l'appareil de chauffage et gardez-les à au moins 0,6 m (2 pi) des côtés et de l'arête.
AMISE EN GARDE: Afin d'éviter tout cycle inattendu de l'appareil de chauffage, toujours le débrancher ou le déconnecter de la source d'alimentation lorsque vous ne l'utilise pas.
AMISE EN GARDE: Ne recouvre pas le câblage de l'alimentation ni ne le faites courir sous tout tapis ou carbeTe. Placez le cordon d'alimentation et les branchements loin des zones de circulation, de sorte qu'ils ne deviennent pas un risque de trébuchement.
AMISE EN GARDE: Branchez l'appareil à des prises de courant correctement mises à la terre et de la bonne grandeur, ainsi qu'à des systèmes électriques mis à la terre.
MISE EN GARDE: N'utilisez pas l'appareil avec des connexions ou des cablages électriques non approuvés ou trop petits. Ils peuvent surchauffer et provoquer un risque d'incendie.
AVENTISSEMENT: N'utilise pas l'appareil de chauffage si celui ci, la fiche ou le cordon a des dommages visibles ou si I'appareil a mal fonctionné. Avant d'utiliser de nouveau I'appareil, veillez communier avec un electricien qualifié.
AVENTISSEMENT: N'exposez pas l'apparéil à des conditions d'humidité; cet apparéil est concu seulement pour une utilisation à l'intérêt.
AVENTISSEMENT: L'appareil n'est pas concu pour etre utilise dans des zones a l'intérieur ou il peut etre exposé a de I'eau. Evitez de I'utiliser dans les salles de bain, les buanderies, ou toute autre zone ou I'appareil peut entree en contact avec de I'eau.
AVERTISSEMENT : N'insérez ni ne permettez à aucun objet étranger d'entrer dans l'appareil par le biais de l'entrée ou de la sortie d'air de l'appareil. Un non-respect de cet avertissement peut provoquer une décharge électrique, un incendie ou des dommages à l'appareil.
AVENTISSEMENT: Pour empêcher tout incendie, nebloquez ni l'entrée ni la sortie d'air.
AVERTISSEMENT: L'appareil est équipé avec des composants électriques internes actifs qui produisent des étincelles lors de l'utilisation. Ne l'utilise pas dans des zones où des émanations d'essence, de peinture ou d'autres liquides inflammables peuvent s'y trouver.
AVENTISSEMENT: Une etroite surveillance est requise lorsqu tout apparéil de chauffage est utilisé par ou pres des enfants ou des personnes handicapées et lorsque l' apparéil est laissé en opération et sans surveillance.
CONSERVEZ CES INSTRUCTIONS.
Assemblage
- Enlevez l'appareil de chauffage et tout le matériel d'emballage de la boîte.
- Vérifiez l'ensemble du matériel d'emballage pour toute pièce mobile et mettezles de côté.
- Enlevez et mettez de côté les quatre vis de montage de la poignée qui sont filetées dans la coque supérieure.
- Inspectez en détail l'appareil de chauffage pour en déceler tout dommage. Si vous en trouvez, ne communiquez pas avec le lieu d'achat. Communiquez avec le fabricant au 855-805-5745.
- Utilisez les quatre vis de montage de la poignée pour fixer cette dernière au haut de l'appareil de chauffage.
Remarque: Ne pas trop serrer les vis car cela peut fissurer la poignée.
La poignée est située dans le matériel d'emballage de la boîte; assurez-vous de ne pas la jeter.
TABLE des matières
AVERTISSEMENT 2
ASSEMBLAGE 3
FONCTIONNEMENT 3-4
SPECIFICATIONS 4
ESPACES LIBRES 4
ENTRETIEN 4
GUIDE DE DÉPANNAGE 5
SCHEMAS DU CABLEG 6
LISTES DES PIECES/VUES ÉCLATÉES 7-10
GARANTIE. 11
INSTRUCTIONS POUR COMMANDER DES PIECES. 11
Information sur le fonctionnement
Les appareils de chauffage à air forcé électriques DeWALT sont conçus pour être utilisés par des professionnels.
La chaleur est créée par un courant électrique passant à travers des éléments métalliques spirales, les chauffant à de très fortes températures. Le ventilateur fait couler l'air de la pièce sur les éléments chauds, échangeant ainsi l'air froid en de l'air chaud.
L'air se déplaçant sur les spirales les empêche d'atteindre des températures dangereuses pour le fonctionnement normal de l'appareil de chauffage. Cependant, il est important de garder tout matériel combustible et tout objet qui peuvent être aspirés dans les pales du ventilateur à une distance sécuritaire (veuillez vous référer à la table à la page suivante pour les distances appropriées). Assurez-vous que les pales du ventilateur demeurent dégagées en tout temps.
Gardez l'appareil propre et libre de poussières. Ne jamais bloquer l'entrée ou la sortie de l'appareil.
Fonctionnement
Révisez et comprenez l'ensemble des avertissements dans ce manuel. Suivez tous les codes locaux. Ces appareils de chauffage sont conçus pour utilisation avec une tension de 240 VCA uniquement.
Cet appareil de chauffage doit être câblé par un electricien qualifié.
Instructions de démarrage, après que l'appareil de chauffage ait été câblé professionnellement
- Placez l'appareil sur une surface plane et à niveau. Assurez-vous que l'espace libre entre tout combustible soit respecté (voir la table sur cette page).
- Tournez le thermostat dans le sens contraire des aiguilles d'une montre à la plus basse position.
- Appuyez sur l'interrupteur d'alimentation à la position « I »
- Touchez le bouton du thermostat vers le haut (dans le sens horaire) jusqu'à ce que la température désirée soit atteinte. L'indicateur de chauffage « allumé » sera illuminé lorsque le bouton atteint une température plus élevée que celle de la pièce ou l'appareil se trouve.
- L'élément chauffant et le ventilateur demeureront allumés jusqu'à ce que la configuration pour la température soit atteinte. L'objet de chauffage va effectuer un cycle de marche et d'arrêt si besoin est. Le ventilateur demeurera allumé aussi longtemps que le commutateur de contrôle est en position « marge »
DXH1000TS uniquement: le DXH1000TS est équipés avec un commutateur de sélection de tension 10kw/7kw situé à l'arrête de l'appareil de chauffage dans le coin bas à droite. la configuration basse (7 kw) demande une source d'alimentation de 240 vca/28 a sur un disjoncteur bipolaire de 30 ampères
- Tournez le bouton du thermostat à sa plus basse position. 1a. Laissez refroidir durant 10 minutes.
- Basculez l'interrupteur d'alimentation à la position d'arrêt « O ». REMARQUE: Cet appareil de chauffage est équipe avec un commutateur de limite de surchauffe qui peut provoquer l'arrêt de l'appareil. Si l'interrupteur d'alimentation est à la position « I » et qu'außer bien l'indicateur de chauffage que le ventilateur sont en mode arrêt, alors l'interrupteur de limite de surchauffe s'est activé. Vérifiez et enlevez la cause de la surchauffe avant de redémarrer l'appareil. L'appareil peut prendre jusqu'à 15 minutes à se refroidir avant de redémarrer.
Entretien
N'essayez jamais de faire l'entretien de l'appareil de chauffage s'il est chaud, en utilisation ou branché. Seuls des techniciens qualifiés devraient faire l'entretien de ces appareils. - Veuillez toujours inspecter l'appareil avant de l'utiliser. - Gardez l'appareil propre et libre de poussières et de débris.
- Vous pouvez utiliser de l'air comprimé pour souffler la poussière du bac du appareil de chauffage. Assurez-vous de seulement utiliser une pression d'air modérée afin de ne pas endommager les composants internes.
- Un doux chiffon sec devrait être utilisé pour nettoyer l'enceinte extérieure et la poignée.
Le moteur du ventilateur est scellé et n'a pas besoin d'être lubrifié.
Specifications
| Modèle: DXH330 DXH10 | 00TS | |
| Sortie de la chaleur BTU/WATTS | 11260/3300 | 22861/6.7kW-34121/10kW |
| Flux d'air 200 pi | 3/mn 325 pi | 3/mn |
| Alimentation électrique 240 | V CA 240 V CA | |
| Thermostat -5 C -35 C -5 | C - 35 C | |
| Cordon d'alimentation | Min. 14/3 AWG pour 3 m ou moins | Min. 10/3 AWG pour 3 m ou moins |
| Dimensions : (LxlxH) 35,6 x | 30,5 x 38,1 cm 58,4 x | 33,0 x 40,6 cm |
| Poids | 8,6 Kg | 16,8 Kg |
Espace libre entre tout matériel combustible
| Sortie | 1,8 m |
| Arrière | 0,6 m |
| Haut | 0,6 m |
| Bas | Plancher non-combustible |
MARCHE/ INDICENTE DU CHAUFFAGE THERMOSTAT ARRÉT EN MARCHE
FIG. 1
Entreposage
Lorsque l'appareil de chauffage n'est pas utilisé, il doit être débranché de la source de tension, épousseté et le cordon doit être grossièrement enroulé autour de la poignée.
Pour l'entretien :
Veuillez appeler sans frais le 855-805-5745 www.dewalt.com
Nos heures de bureau sont de 8 h 30 à 17 h, fuseau horaire de l'est, du lundi au vendredi.
Veuillez inclure le numéro du modèle, la date d'achat et la description du problème lors de toute communication.
AVENTISSEMENT: N'UTILISEZ QUE LES PIECES DE REEMPLACEMENT DU FABRICANT. L'UTILISATION D'AUTRES PIECES RISQUE DE CAUSER DES BLESSURES ET LA MORT. LES PIECES DE RECHANGE sont SEULEMENT DISPONIBLES DIRECTEMENT DE L'USINE ET DOIVENT ETRE INSTALLÉS PAR UNE ENTREPRISE DE SERVICE SPECIALISÉE.
Guide de dépannage
| L'appareil ne fonctionne pas • Thermostat défectueux ou mauvaise configuration • Disjoncteur ou fusible ouvert • Le commutateur de surcharge thermique s'est déclenché • Branchement défectueux • Prise ou fiche endommagée ou défectueuse | du thermostat |
| L'appareil fonctionne sans arrêt • Thermostat défectueux ou mauvaise configura tion du thermostat Pertes de chaleur plus élevées que la capacité de l'apparéil (l'apparéil est sous-dimensionné) | |
| Les éléments sont allumés mais le moteur ne tourne pas • Moteur défectueux • Pales du ventilateur bloquées | |
| L'enceinte est extrémement chaude • Protection thermique défectueuse • Évents d'airbloqués • Moteur défectueux | |
| La température désirée de la piece ne peut pas être atteinte • Un élément, ou plus, • Thermostat défectueux ou mauvaise configuration du thermostat • Tension plus BASSE que ce qui est indiquée sur l'étiquette du taux de tension • | est défectueux Pertes de chaleur plus élevées que la capacité de l'apparéil (l'apparéil est sous-dimensionné) |
| Surchauffe • Thermostat défectueux ou mauvaise configuration du thermostat • Moteur défectueux | |
| L'appareil émet un bourdonnement • Moteur défectueux • Pale du ventilateur bloquée • Contacteur défectueux (10K seulement) | |

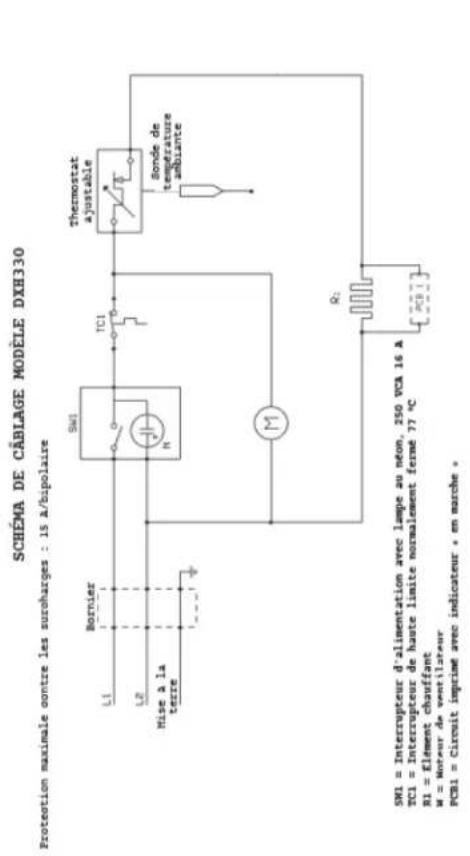

SCHEMA DE CÁBLAGE MODELE DXH1000 Protection maximale contre les surcharges : 50 A/bipolaire SWI = Interrupteur d'alimentation avec lampe au néon, 250 VCA 16 SWI = Intéresse d'alimentation complètement, 250 VCA 16.1 SIA = Interruption d'administration complex/particle 120 vcn TC1 = Interruptions de haute limite normalement ferme 77 °C C1 = Contacteur et bobine du contacteur R1 = R1 = flements. chauffants M = Moteur de ventilateur MCI = Condensateur du moteur DPC1 - Circuit imprinted areas in

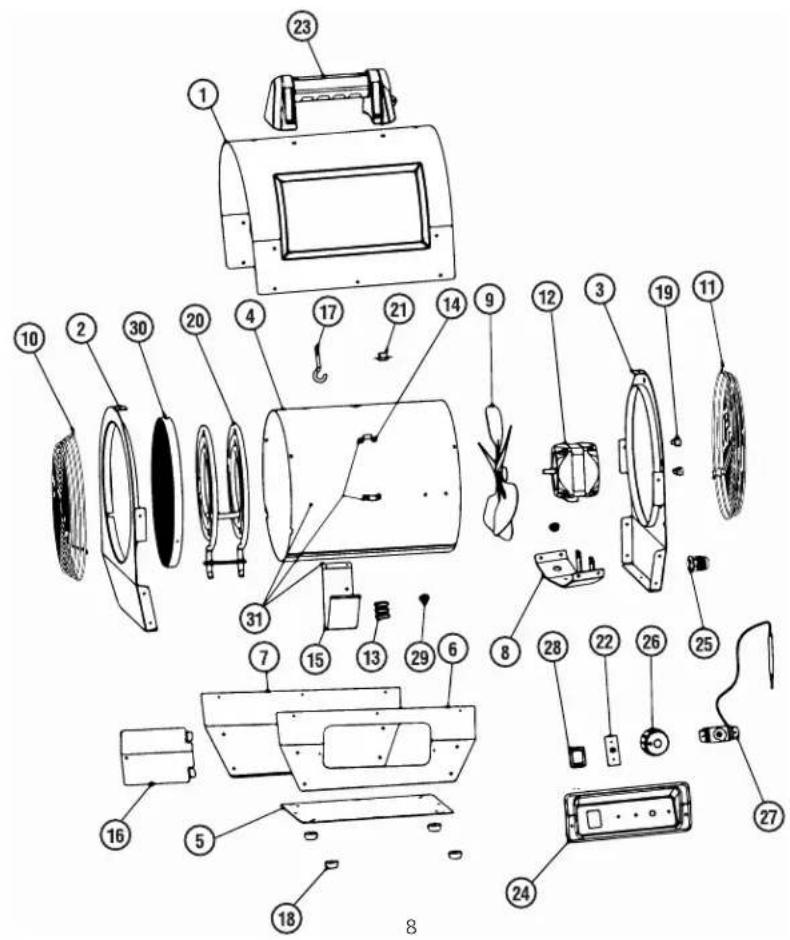

Liste des pièces DXH330
| RéF. #..............................ITEM#.................... DESCRIPTION | RéF. #..............................ITEM#.................... DESCRIPTION |
| 1............41037..........COUVERCLE, HAUT, COQUE, EXTERIEUR | 16............41051..........PORTE, ACCÉS |
| 2............N/A..........PANNEAU, AVANT | 17............41029..........SUPPORT, ÉLÉMENT CHAUFFANT |
| 3............N/A..........PANNEAU, ARRIÈRE | 18............41030..........PIED, CAOUTCHOUC |
| 4............410 40..........ÉCRAN, RADIATION, TUBE | 19............41031..........CLIP, SONDE, TUBE CAPILLAIÈRE |
| 5............N/A..........BASE, PLAQUE | 20............41052..........ÉLÉMENT, CHAUFFANT |
| 6............N/A..........PANNEAU, LATÉRAL, GAUCHE | 21............41032..........COMMUTATEUR, LIMITE ÉLEVÉE, 77 C |
| 7............410 43..........PANNEAU, LATÉRAL, DROIT | 22............41053..........CIRCUIT IMPRIMPÉ, CHALEUR ACTIVÉE, INDICATEUR |
| 8............410 44..........SUPPORT, MONTAGE, MOTEUR | 23............40656..........POIGNÉE, TRANSPORT |
| 9............410 45..........PALE, VENTILATEUR | 24............N/A..........PANNEAU, CONTROÎLE, PLASTIQUE |
| 10............41046..........GARDE, GRILLE, AVANT | 25............41025..........BAGUE, TENSION, ALLEGEMENT |
| 11............41047..........GARDE, GRILLE, ARRIÈRE | 26............41027..........BOUTON, THERMOSTAT, PLASTIQUE |
| 12............41048..........MOTEUR, VENTILATEUR | 27............41034..........THERMOSTAT, TEMPERATURE, AMBIANT |
| 13............41049..........BORNIER, CÂBLAGE | 28............41035..........COMMUTATEUR, ALLUMÉ, MARCHE/ARRÊT |
| 14............N/A..........SUPPORT, MONTAGE DE CÂBLES | 29............41036..........BAGUE, PLASTIQUE, CÂBLE |
| 15............N/A..........BORNIER, SUPPORT | 30............N/A..........ENSEMBLE ÉCRAN AVANT |
| 31............410 98..........RAYONNÉMENT TUBE DE PROTECTION AVEC SUPPORTS |
N'utilise que les pièces de remplacement du fabricant. L'utilisation d'autres pièces risque de causer des blessures ou la mort. Les pièces de remplacement ne sont offertes que par le fabricant et doivent être installées par une entreprise de service spécialisée.
Pour l'entretien
Veuillez appeler sans frais le 855-805-5745 www.dewalt.com Nos heures de bureau sont de 8 h 00 à 17 h, fuseau horaire de l'est, du lundi au vendredi. Veuillez inclure le numéro du modèle, la date d'achat et la description du problème lors de toute communication.

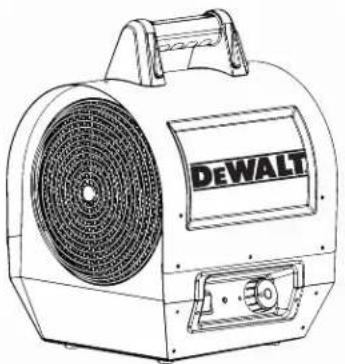

DXH330

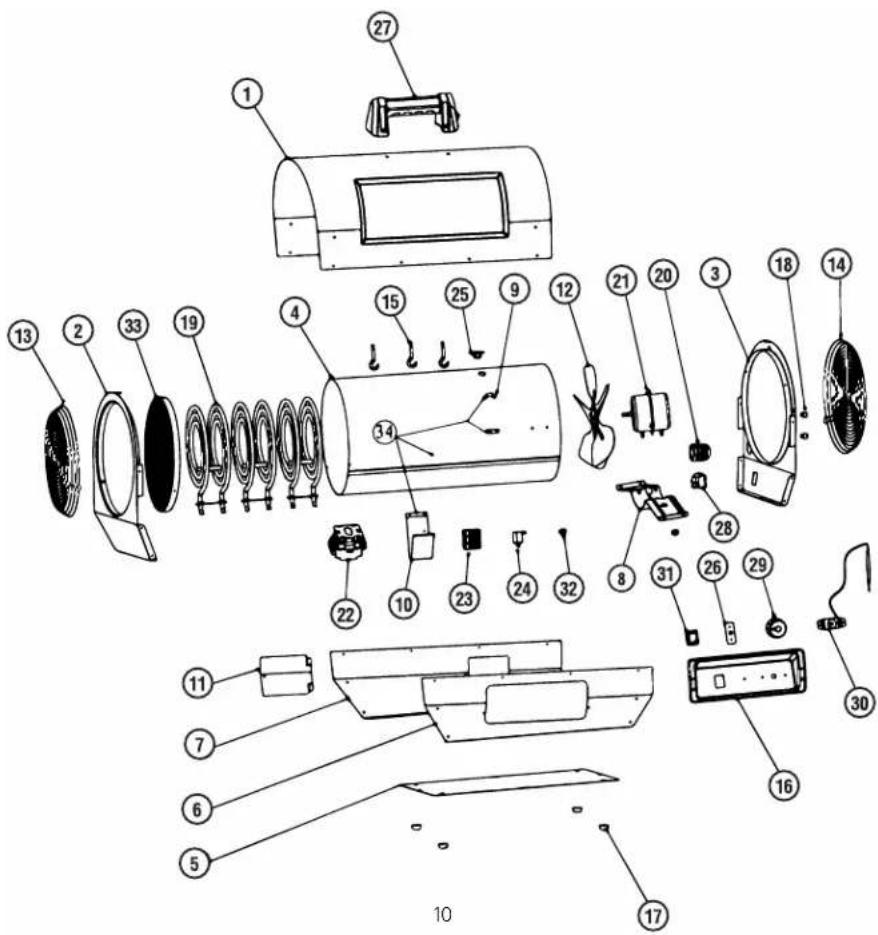

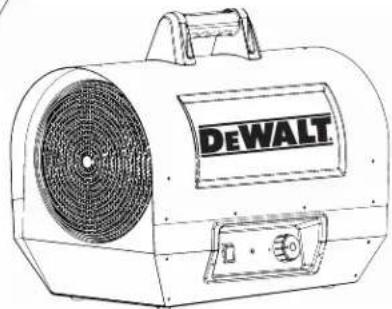

Liste des pièces DXH1000
