UFO 170 - Antenne TV TRIAX - Notice d'utilisation et mode d'emploi gratuit

Marque	Triax
Modèle	UFO 170
Type de produit	Antenne TV extérieure
Référence	109170
Bandes de fréquences	FM : 87.5-108 MHz, DAB/VHF : 174-300 MHz, UHF : 470-694 MHz
Gain VHF	28 dB
Gain UHF	27 dB
Facteur de bruit	3.0 dB
Angle d'ouverture vertical	90°
Angle d'ouverture horizontal	360°
Niveau de sortie max. VHF	107 dBµV
Niveau de sortie max. UHF	104 dBµV
Tension d'alimentation	5-24 V DC
Consommation électrique	45 mA
Dimensions (L x P x H)	325 x 255 x 65 mm
Connecteur	F (femelle)
Contenu de la boîte	Antenne UFO 170, bride de mât Ø 25-60 mm, base de montage, bride universelle
Accessoire optionnel	Alimentation/Injecteur de courant IFP 522 (réf. 339522)
Charge au vent	5,5 N

FOIRE AUX QUESTIONS - UFO 170 TRIAX

Comment monter l'antenne UFO 170 ?

Utilisez la base de montage fournie. Positionnez l'antenne, marquez les trous de fixation, puis fixez-la avec les vis fournies. Assurez-vous que la coque de l'UFO est entièrement clipsée sur le support. Ajustez l'écrou et le contre-écrou pour le positionnement.

Quel type de câble coaxial utiliser ?

Nous préconisons l'utilisation de câbles coaxiaux de type A ou blindés pour une meilleure qualité de signal.

Que faire si aucun signal n'est reçu ?

Vérifiez le voyant LED sur l'antenne et sur l'alimentation/injecteur (optionnel). Si le voyant ne s'allume pas sur l'antenne mais s'allume sur l'injecteur, il y a probablement un court-circuit dans le câble. Inspectez et réparez le câble et les connecteurs. Vérifiez que le câble est correctement branché.

Comment résoudre les interférences ?

Les interférences sont souvent causées par des équipements électroniques (téléphones, ordinateurs, tablettes). Éloignez ces sources de l'antenne ou installez l'antenne plus haut pour améliorer la réception.

Que faire en cas de pixellisation ou absence de son ?

La pixellisation et l'absence de son sont souvent dues à des parasites électroniques. Éloignez les sources parasites ou installez l'antenne plus haut.

Quelle alimentation utiliser pour l'antenne UFO 170 ?

L'antenne fonctionne avec une tension d'alimentation de 5 à 24 V DC. Un injecteur de courant optionnel (IFP 522, réf. 339522) peut être utilisé pour alimenter l'antenne via le câble coaxial.

L'antenne est-elle compatible avec la FM et le DAB ?

Oui, l'antenne UFO 170 couvre les bandes FM (87.5-108 MHz), DAB/VHF (174-300 MHz) et UHF (470-694 MHz), permettant la réception de la radio FM, DAB/DAB+ et de la télévision numérique.

Comment orienter l'antenne ?

Ajustez l'écrou et le contre-écrou pour orienter l'antenne horizontalement (360°) et verticalement (90°). Positionnez-la vers l'émetteur le plus proche pour un signal optimal.

Où trouver des accessoires supplémentaires ?

Les accessoires comme l'alimentation/injecteur IFP 522 (réf. 339522) sont disponibles auprès de votre revendeur ou du fabricant. La bride de mât, la base et la bride universelle sont incluses.

Quels sont les voyants LED et que signifient-ils ?

L'antenne et l'injecteur optionnel sont équipés de voyants LED. Si le voyant de l'injecteur s'allume mais pas celui de l'antenne, vérifiez le câble. Si aucun voyant ne s'allume, vérifiez l'alimentation et les connexions.

MODE D'EMPLOI UFO 170 TRIAX

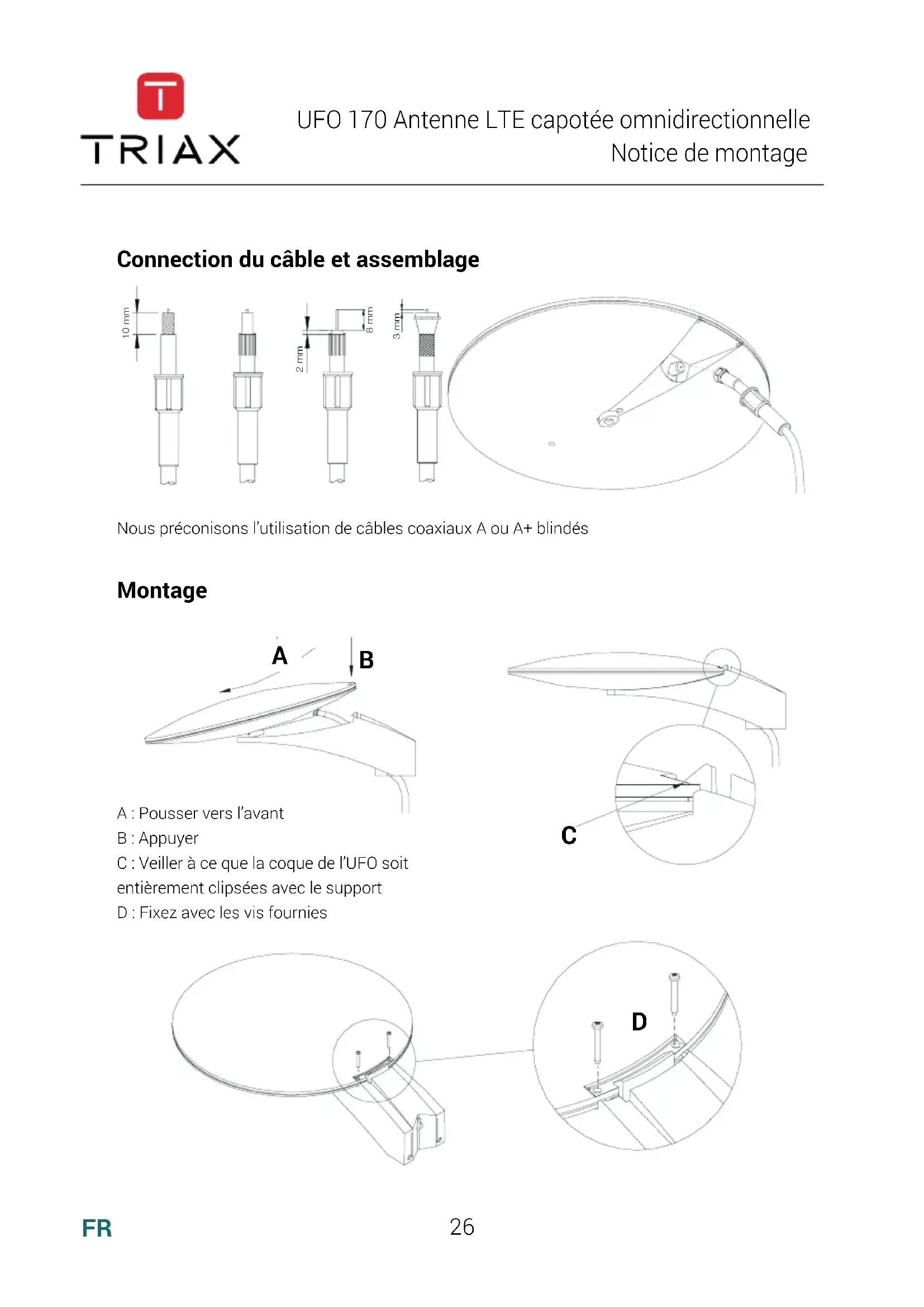

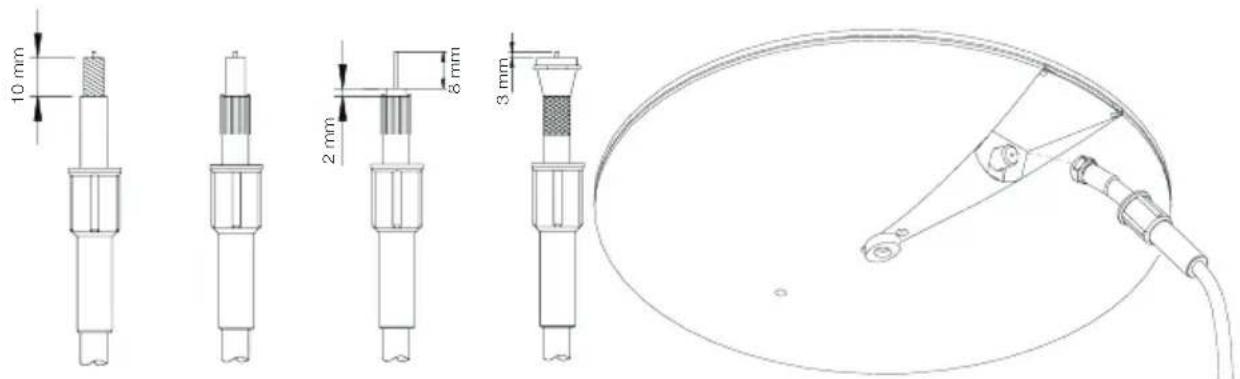

Connection du câble et assemblage

Nous préconisons l'utilisation de câbles coaxiaux A ou blindés

Montage

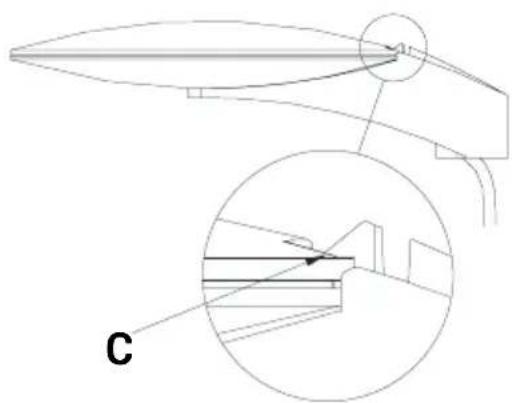

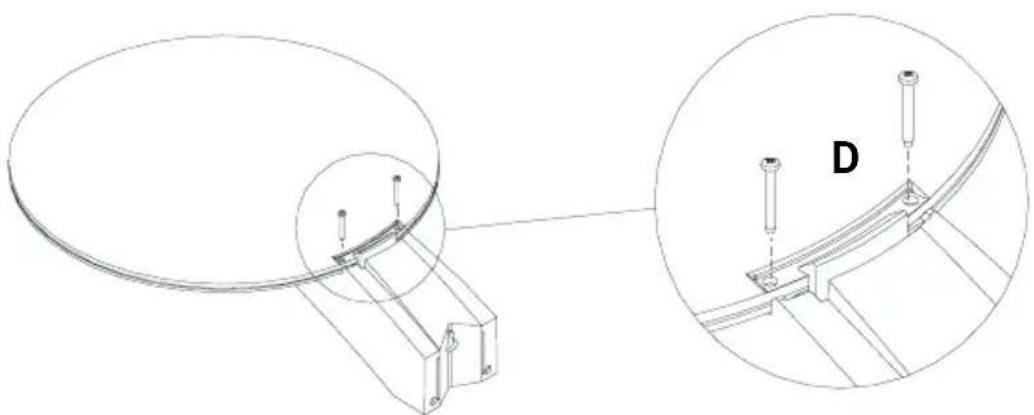

A: Pousser vers l'avant B: Appuyer C: Veiller à ce que la coque de l'UFO soit entièrement clipsees avec le support D: Fixez avec les vis fournies

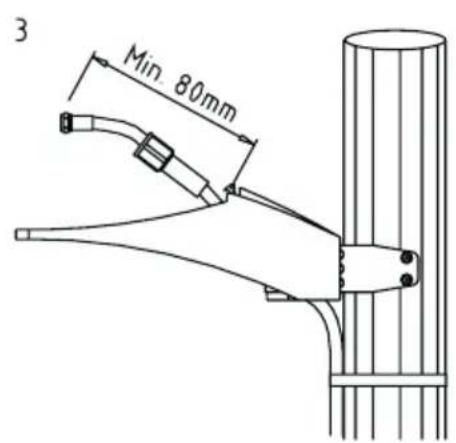

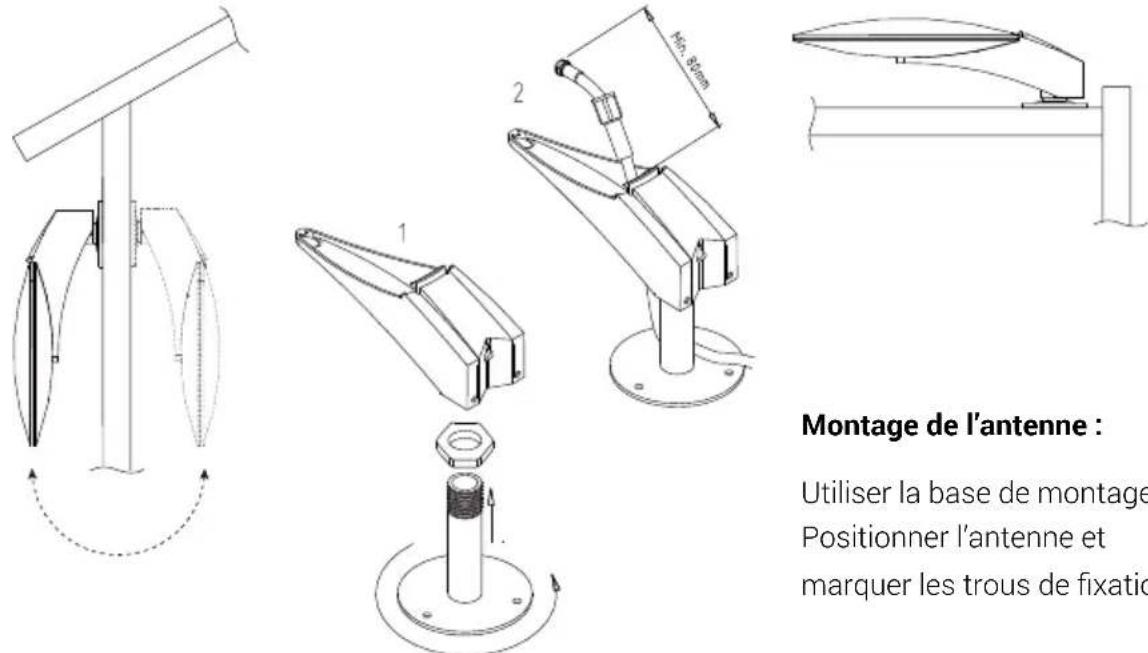

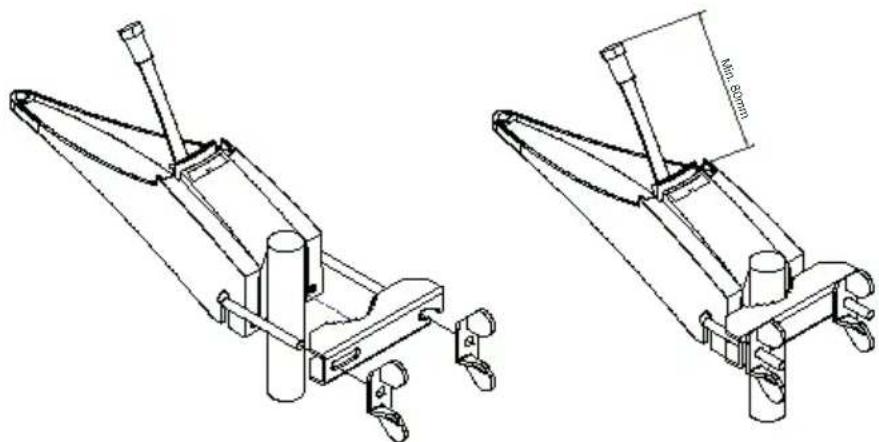

Montage de l'antenne:

Utiliser la base de montage. Positionner l'antenne et marquer les trous de fixation.

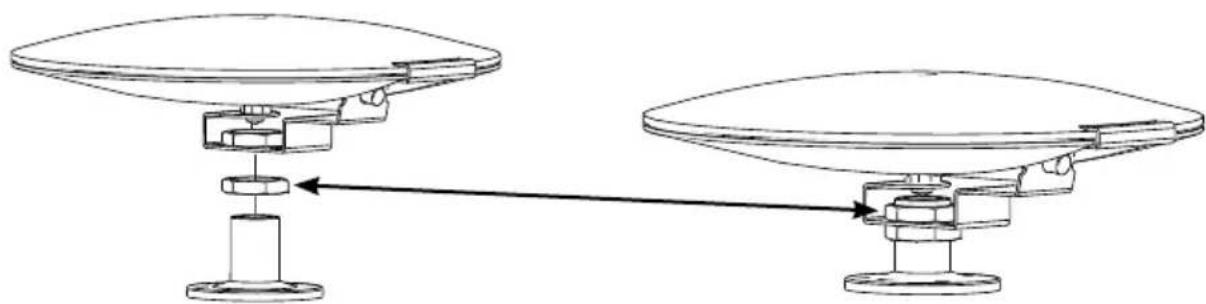

Positionnement de l'antenne :

Ajuster l'écrou et le contre-écrou.

Positionner l'antenne et marquer les trous de fixation.

Guide de dépannage

Problème Cause possible Solution
Signal faisible ouabsence de signal	Court-circuit cable coaxialdébranché.Vérifier levoyant (LED) surl'Alimentation /injecteur decourant (accessoire en option IFPXXX)Vérifier levoyant (LED) surl'antenne UFO	Retirer le cable de l'injecteur oude l'alimentation. Si levoyant s'allume, il y a un court circuit dansle cable. Résparer ou remplaçer le cable.Si levoyant (LED) s'allume surl'injecteur ou l'alimentation, maispas sur l'UFO. Résigner le cable etles connecteurs.Si levoyant (LED) est allumé,réparer ou remplaçer le cable et /ou les connecteurs.Si levoyant (LED) est étéintremplacer le l'injecteur et/oul'alimentation
Interférences	Les interférences sont souventcausée par des équipementsélectroniques - téléphonesmobiles, ordinateurs, tablettes oules émetteurs utilisés à proximitéde l'UFO.	Eloiigner la source de l'interférencede l'UFO.Installez l'UFO plus haut dans lebut d'améliorer la réception dusignal.
Pixelation etabsence de son	La pixellation et l'absence de son sont souvent causée par des équipementsélectroniques - téléphones mobiles, ordinateurs,tablettes ou les émetteurs utilisésà proximité de l'UFO.	Eloiigner la source parasite del'UFO.Installer l'UFO plus haut dans lebut d'améliorer la réception dusignal.

Exemples d'installation

Example 1

Example 3

Example 2

Example 4

Caractéristiques techniques

Type UFO 170
Référence 109170
Bande passante FM DAB/VHF UHF		MHz MHz MHz	87,5-108 174-300 470-694
Fréquences FM/DAB/DAB+/5-12/21-48
Élement - 1
Angle d'ouverture ver./hor. degré 90/360
Charge au vent N 5,5
Gain VHF/UHF dB 28/27
Facteur de bruit dB 3,0
Niveau de sortie max. VHF/UHF dBμV			107/104
Tension d'alimentation V 5-24
Consommation		mA	45
Dimensions	Longueur	mm	325
	Profondeur	mm	255
	Hauteur	mm	65
Connection			Connecteur F
Inclus			Bride de mât Ø 25-60 Base Bride universal

Accessoires

IFP 522 Alimentation / Injecteur de courant Ref.:339522
