UFO 170 - TV-Antenne TRIAX - Kostenlose Bedienungsanleitung

Marke	Triax
Modell	UFO 170
Produkttyp	Außenantenne für TV
Referenz	109170
Frequenzbänder	FM : 87.5-108 MHz, DAB/VHF : 174-300 MHz, UHF : 470-694 MHz
VHF-Gewinn	28 dB
UHF-Gewinn	27 dB
Rauschfaktor	3.0 dB
Vertikaler Öffnungswinkel	90°
Horizontaler Öffnungswinkel	360°
Max. Ausgangspegel VHF	107 dBµV
Max. Ausgangspegel UHF	104 dBµV
Versorgungsspannung	5-24 V DC
Stromverbrauch	45 mA
Abmessungen (L x B x H)	325 x 255 x 65 mm
Anschluss	F (Buchse)
Lieferumfang	UFO 170 Antenne, Mastklemme Ø 25-60 mm, Montagesockel, Universalhalterung
Optionales Zubehör	Netzteil/Strominjektor IFP 522 (Ref. 339522)
Windlast	5,5 N

Häufig gestellte Fragen - UFO 170 TRIAX

Wie montiere ich die Antenne UFO 170?

Verwenden Sie die mitgelieferte Montagebasis. Positionieren Sie die Antenne, markieren Sie die Befestigungslöcher und befestigen Sie sie mit den mitgelieferten Schrauben. Stellen Sie sicher, dass die UFO-Hülle vollständig auf der Halterung eingerastet ist. Passen Sie die Mutter und die Kontermutter für die Positionierung an.

Welchen Koaxialkabeltyp soll ich verwenden?

Wir empfehlen die Verwendung von Koaxialkabeln des Typs A oder geschirmten Kabeln für eine bessere Signalqualität.

Was tun, wenn kein Signal empfangen wird?

Überprüfen Sie die LED-Anzeige an der Antenne und am Netzteil/Injektor (optional). Wenn die LED an der Antenne nicht leuchtet, aber am Injektor leuchtet, liegt wahrscheinlich ein Kurzschluss im Kabel vor. Überprüfen und reparieren Sie das Kabel und die Steckverbinder. Stellen Sie sicher, dass das Kabel korrekt angeschlossen ist.

Wie behebe ich Störungen?

Störungen werden oft durch elektronische Geräte (Telefone, Computer, Tablets) verursacht. Entfernen Sie diese Quellen von der Antenne oder installieren Sie die Antenne höher, um den Empfang zu verbessern.

Was tun bei Pixelbildung oder fehlendem Ton?

Pixelbildung und fehlender Ton werden oft durch elektronische Störungen verursacht. Entfernen Sie die Störquellen oder installieren Sie die Antenne höher.

Welches Netzteil soll ich für die Antenne UFO 170 verwenden?

Die Antenne arbeitet mit einer Versorgungsspannung von 5 bis 24 V DC. Ein optionaler Strominjektor (IFP 522, Ref. 339522) kann verwendet werden, um die Antenne über das Koaxialkabel mit Strom zu versorgen.

Ist die Antenne UFO 170 mit FM und DAB kompatibel?

Ja, die Antenne UFO 170 deckt die FM-Bänder (87,5-108 MHz), DAB/VHF (174-300 MHz) und UHF (470-694 MHz) ab und ermöglicht den Empfang von FM-Radio, DAB/DAB+ und digitalem Fernsehen.

Wie richte ich die Antenne aus?

Passen Sie die Mutter und die Kontermutter an, um die Antenne horizontal (360°) und vertikal (90°) auszurichten. Richten Sie sie auf den nächstgelegenen Sender aus, um ein optimales Signal zu erhalten.

Wo finde ich zusätzliches Zubehör?

Zubehör wie das Netzteil/der Injektor IFP 522 (Ref. 339522) ist bei Ihrem Händler oder Hersteller erhältlich. Die Mastklemme, die Basis und die Universalhalterung sind im Lieferumfang enthalten.

Welche LED-Anzeigen gibt es und was bedeuten sie?

Die Antenne und der optionale Injektor sind mit LED-Anzeigen ausgestattet. Wenn die LED am Injektor leuchtet, aber nicht an der Antenne, überprüfen Sie das Kabel. Wenn keine LED leuchtet, überprüfen Sie die Stromversorgung und die Anschlüsse.

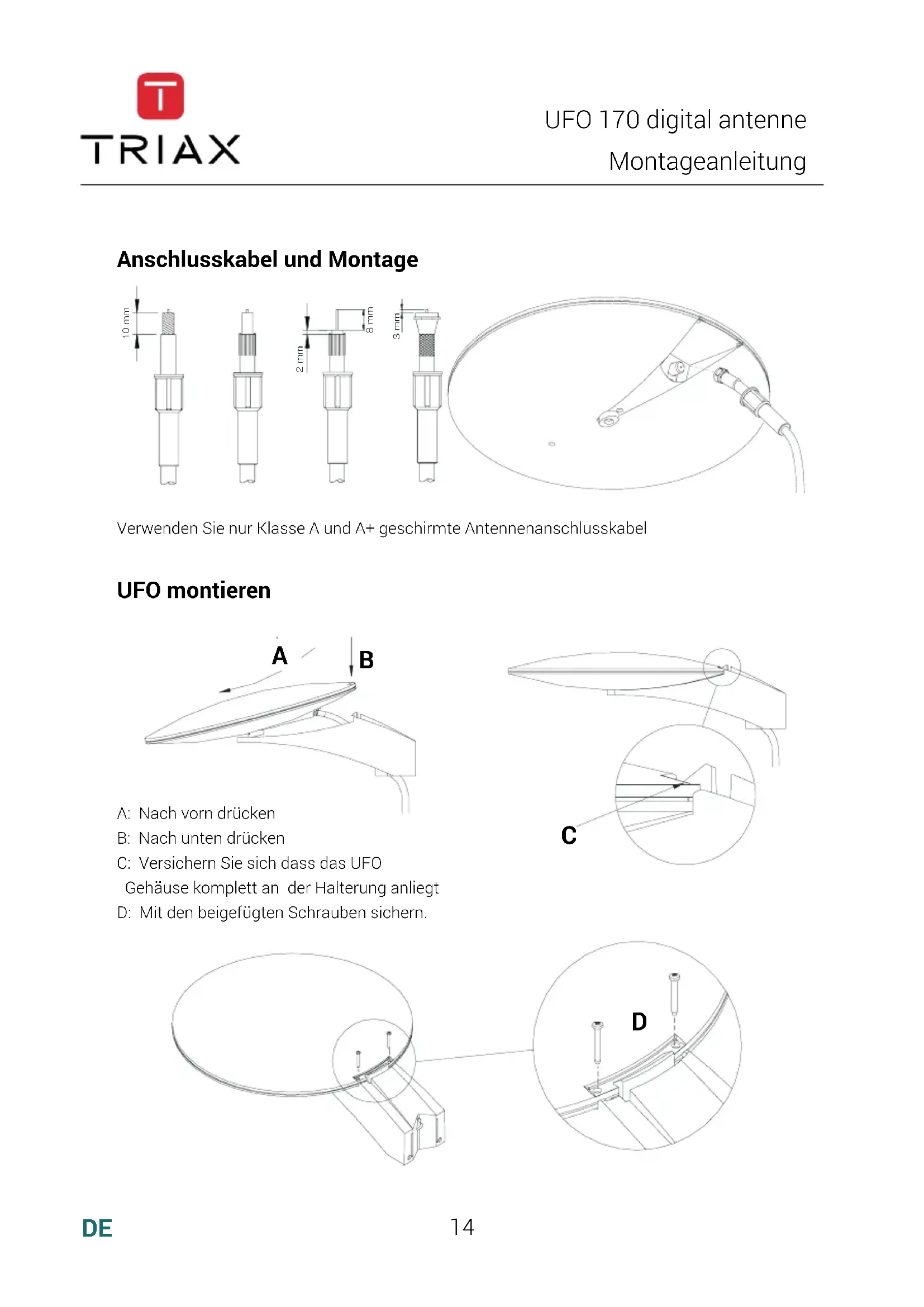

BEDIENUNGSANLEITUNG UFO 170 TRIAX

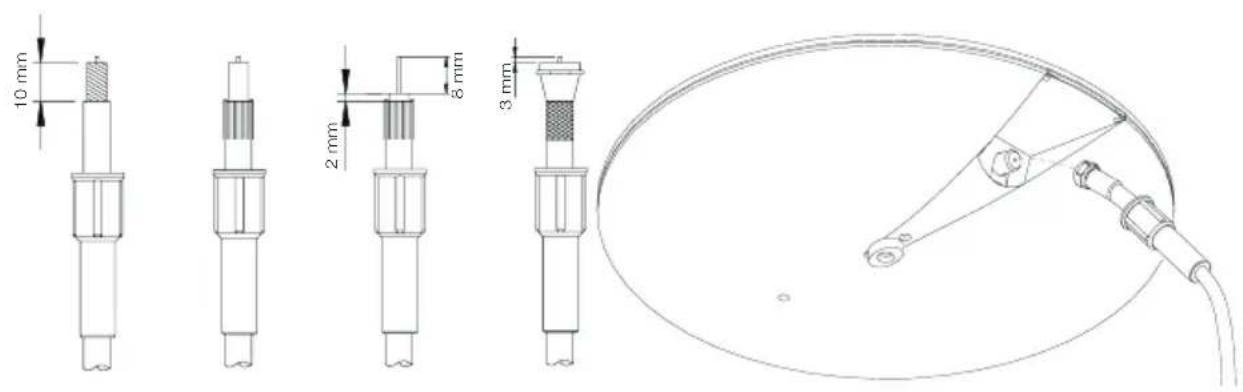

Anschlusskabel und Montage

Verwenden Sie nur Klasse A und A+ geschirmte Antennenanschlusskabel

UFO montieren

A: Nach vorn drucken
B: Nach unter drücken

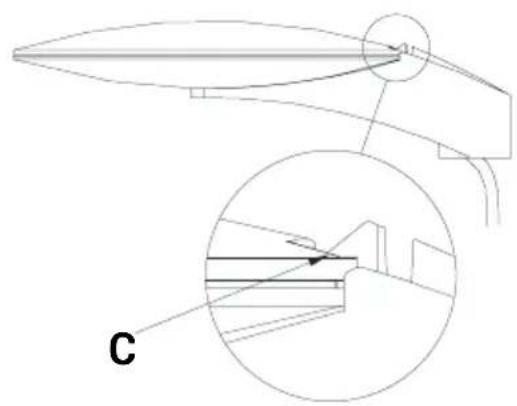

C: Versichert Nie sich dass das UFO

Gehäuse komplett an der Halterung anliegt

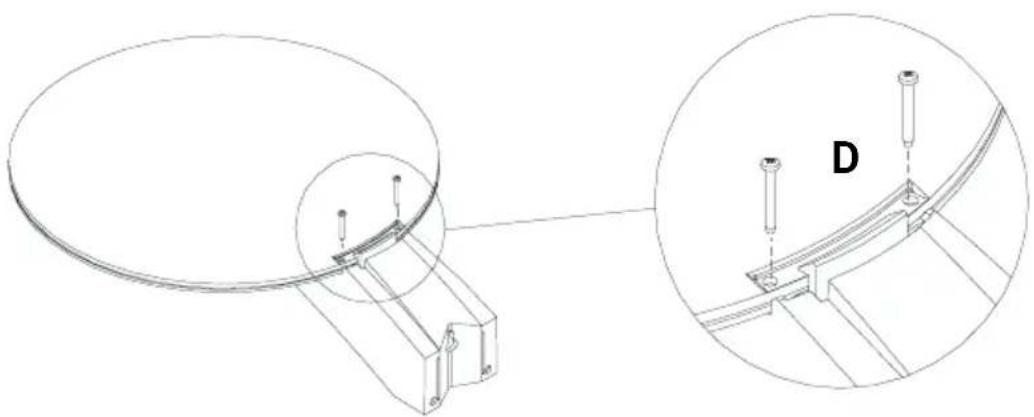

D: Mit den beigefugten Schrauben sichern.

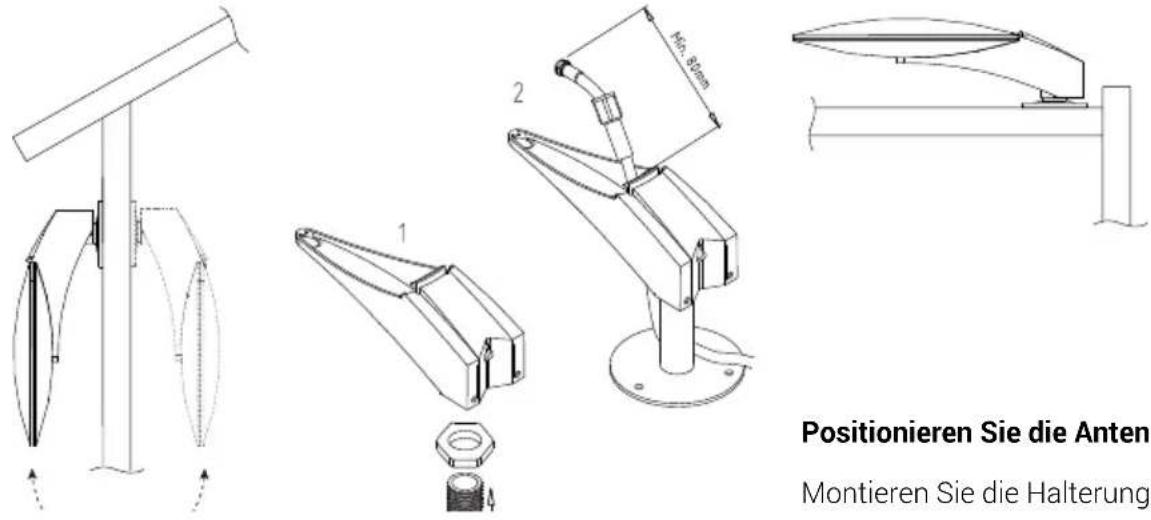

Montagemöglichkeiten an vertikaler oder horizontaler Oberfläche

Positionieren Sie die Antenne:

Montieren Sie die Halterung und den Standfuß.

Positionieren Sie die Antennen und markieren Sie die LÖcher zur Befestigung.

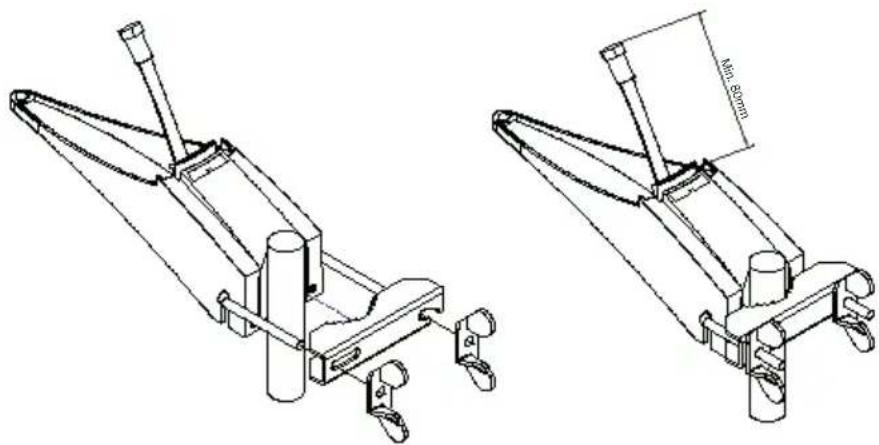

Mastmontage

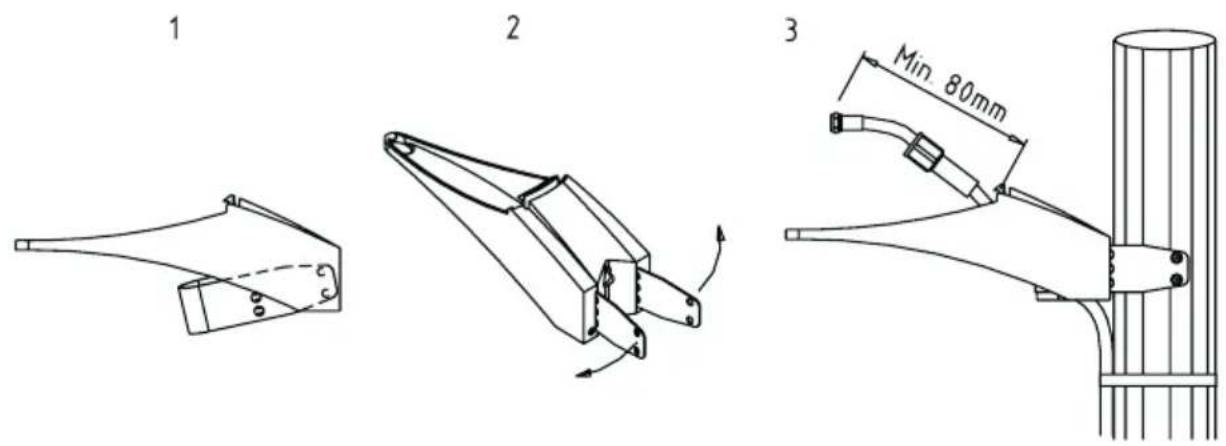

Montage mit der Universalhalterung

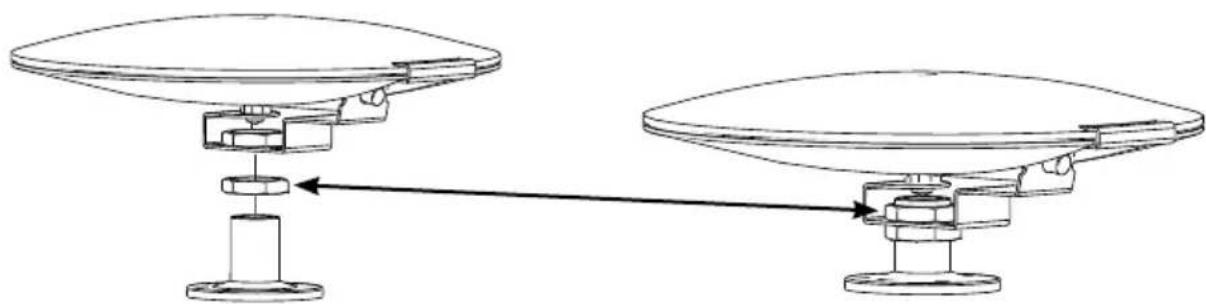

Monate mit der Zentralhalterung (Zubehör für UFO 170)

Positionieren Sie die Antenna:

Zentrieren Sie die Halterung und Standfuß. Positionieren Sie die Antenne und markieren die Befestigungslöcher.

Positionierte Antenne und fixierte Kontermutter.

Troubleshooting guide

Problem Mögliche Fehlerursache Lösung
Schwaches oder kein Signal	Ursache ist oft eine Kurzschluss oder fehlende Verbindung im Koaxialkabel oder den Anschlüssen. Überprüfen Sie die LED am Netzteil (Optionales Zubehör IFP 5xx) Überprüften Sie die LED an der UFO Antenne	Entfernen Sie das Kabel des Netzteils. Wenn die LED leuchtet, ist ein Kurzschluss die Ursache. Reparieren oder tauschen Sie das Kabel. Wenn die LED am Netzteil aber nicht an der UFO Antenne leuchtet, deutet dies auf ein Verbindungsfehler des Kabels oder der Anschlüsse hin. Wenn das LED noch immer nicht leuchtet tauschen Sie das externe Netzteil. Reparieren oder tauschen Sie das Kabel.
Störungen Störungen	werden oft durch elektrische Produkte ausgelösst - Mobiletelefone, Computers, Tablets oder Sender die in unmittelbarer Höhe zur UFO benutzt werden.	Vergroßern Sie den Abstand zu einer möglichen Störquelle. Befestigen sie die UFO an einer Höheren Stelle um die Signalempfangseigenschaften zu verbessern.
Pixelbildung und fehlender Ton	Pixelbildung und fehlender Ton werden oft durch andere elektrische Produkte ausgelösst - Mobiletelefone, Computers, Tablets oder Sender die in unmittelbarer Höhe zur UFO benutzt werden.	Vergroßern Sie den Abstand zu einer möglichen Störquelle. Befestigen sie die UFO an einer Höheren Stelle um die Signalempfangseigenschaften zu verbessern.

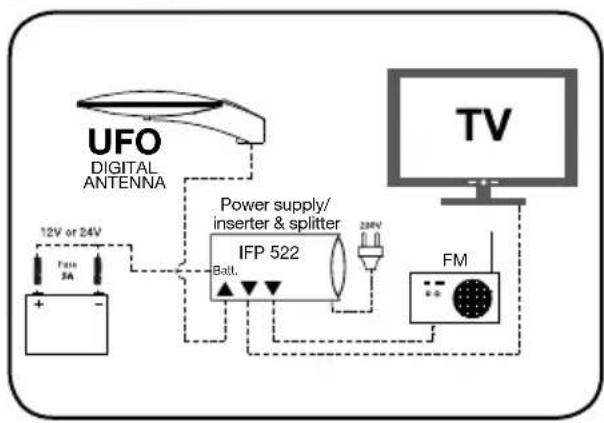

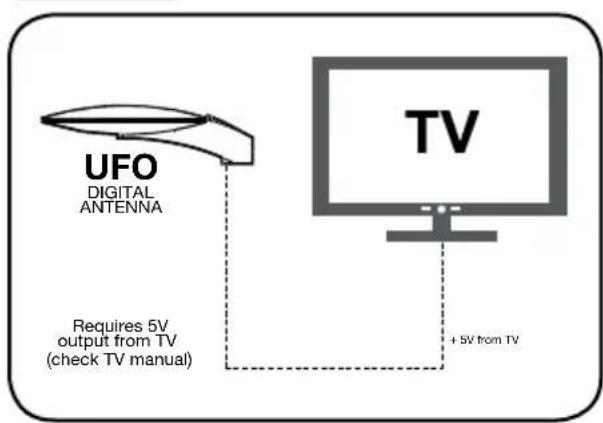

Installationsbeispel

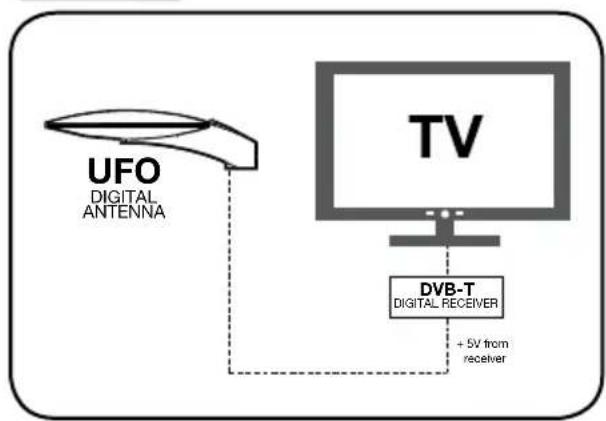

Beispiel 1

Beispiel 2

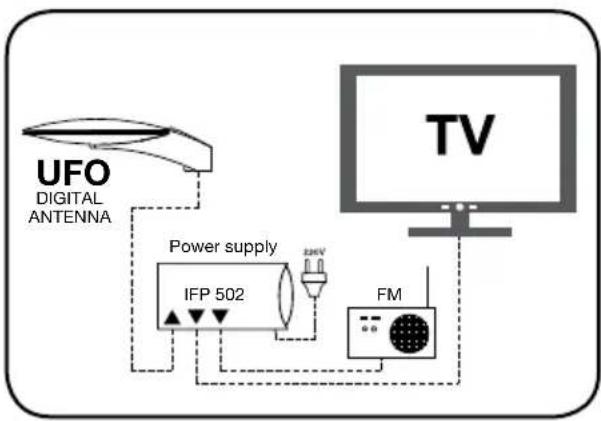

Beispiel 3

Beispiel 4

Technische Daten

Typ UFO 170 Digital

Best. Nr. 109170

Frequenzbereich FM MHz 87.5-108

DAB/VHF MHz 174-300

UHF MHz 470-694

Kanäle FM/DAB/DAB+/5-12/21-48

Elemente stk. 1

Öffnungswinkel ver./hor.deg.90/360

Windlast N 5.5

Gewinn/Verständung VHF/UHF dB 28/27

Rauschmaß dB 3.0

Max. Ausgangspegel VHF/UHF dBμV 107/104

Spannungsvorsorgung V 5-24

Leistungsaufnahme mA 45

Abmessungen Lange mm 325

Breite mm 255

Hohe mm 65

Anschluß F-Buchse

Halterung Masthalterung 025-60

Kunststoff-Fuß

Universal befestigung

Zubehör

IFP 502
