Varumärke	Triax
Modell	UFO 170
Produkttyp	Utomhus-TV-antenn
Referens	109170
Frekvensband	FM : 87.5-108 MHz, DAB/VHF : 174-300 MHz, UHF : 470-694 MHz
VHF-förstärkning	28 dB
UHF-förstärkning	27 dB
Brusfaktor	3.0 dB
Vertikal öppningsvinkel	90°
Horisontell öppningsvinkel	360°
Maximal utgångsnivå VHF	107 dBµV
Maximal utgångsnivå UHF	104 dBµV
Matningsspänning	5-24 V DC
Strömförbrukning	45 mA
Mått (L x B x H)	325 x 255 x 65 mm
Kontakt	F (hona)
Förpackningens innehåll	Antenn UFO 170, mastfäste Ø 25-60 mm, monteringsbas, universalbygel
Tillval	Strömförsörjning/injektor IFP 522 (ref. 339522)
Vindlast	5,5 N

Vanliga frågor - UFO 170 TRIAX

Hur monterar man UFO 170-antennen?

Använd medföljande monteringsbas. Placera antennen, markera fästhålen och fäst den med medföljande skruvar. Se till att UFO-skalet är helt fastklämt på stödet. Justera muttern och kontramuttern för placering.

Vilken typ av koaxialkabel ska användas?

Vi rekommenderar användning av koaxialkablar av typ A eller skärmade för bättre signalkvalitet.

Vad gör man om ingen signal tas emot?

Kontrollera LED-indikatorn på antennen och på strömförsörjningen/injektorn (tillval). Om indikatorn inte tänds på antennen men tänds på injektorn, finns det troligen en kortslutning i kabeln. Inspektera och reparera kabeln och kontakterna. Kontrollera att kabeln är korrekt ansluten.

Hur löser man störningar?

Störningar orsakas ofta av elektronisk utrustning (telefoner, datorer, surfplattor). Flytta bort dessa källor från antennen eller installera antennen högre upp för bättre mottagning.

Vad gör man vid pixelering eller ljudbortfall?

Pixelering och ljudbortfall beror ofta på elektroniska störningar. Flytta bort störkällorna eller installera antennen högre upp.

Vilken strömförsörjning ska användas till UFO 170-antennen?

Antennen fungerar med en matningsspänning på 5 till 24 V DC. En valfri ströminjektor (IFP 522, ref. 339522) kan användas för att mata antennen via koaxialkabeln.

Är antennen kompatibel med FM och DAB?

Ja, UFO 170-antennen täcker FM-bandet (87,5-108 MHz), DAB/VHF (174-300 MHz) och UHF (470-694 MHz), vilket möjliggör mottagning av FM-radio, DAB/DAB+ och digital-TV.

Hur riktar man antennen?

Justera muttern och kontramuttern för att rikta antennen horisontellt (360°) och vertikalt (90°). Placera den mot närmaste sändare för optimal signal.

Var hittar man extra tillbehör?

Tillbehör som strömförsörjning/injektor IFP 522 (ref. 339522) finns hos din återförsäljare eller tillverkaren. Mastfästet, basen och universalbygeln ingår.

Vilka är LED-indikatorerna och vad betyder de?

Antennen och den valfria injektorn är utrustade med LED-indikatorer. Om injektorns indikator tänds men inte antennens, kontrollera kabeln. Om ingen indikator tänds, kontrollera strömförsörjningen och anslutningarna.

BRUKSANVISNING UFO 170 TRIAX

Monter UFO på beslag/foden

Montage med universalbeslag

Montage med centermontering (ekstratilbehør til UFO 170)

Medleveres Mastebeslag 025-60

Plasticholder

Universalsbeslag

Tilbehør

IFP 502

Strømforsyning

Varenr. 339502

IFP 522

Stromforsyning/-indforingsfilter

Varenr 339522

Centerbeslag

Varenr. 133225

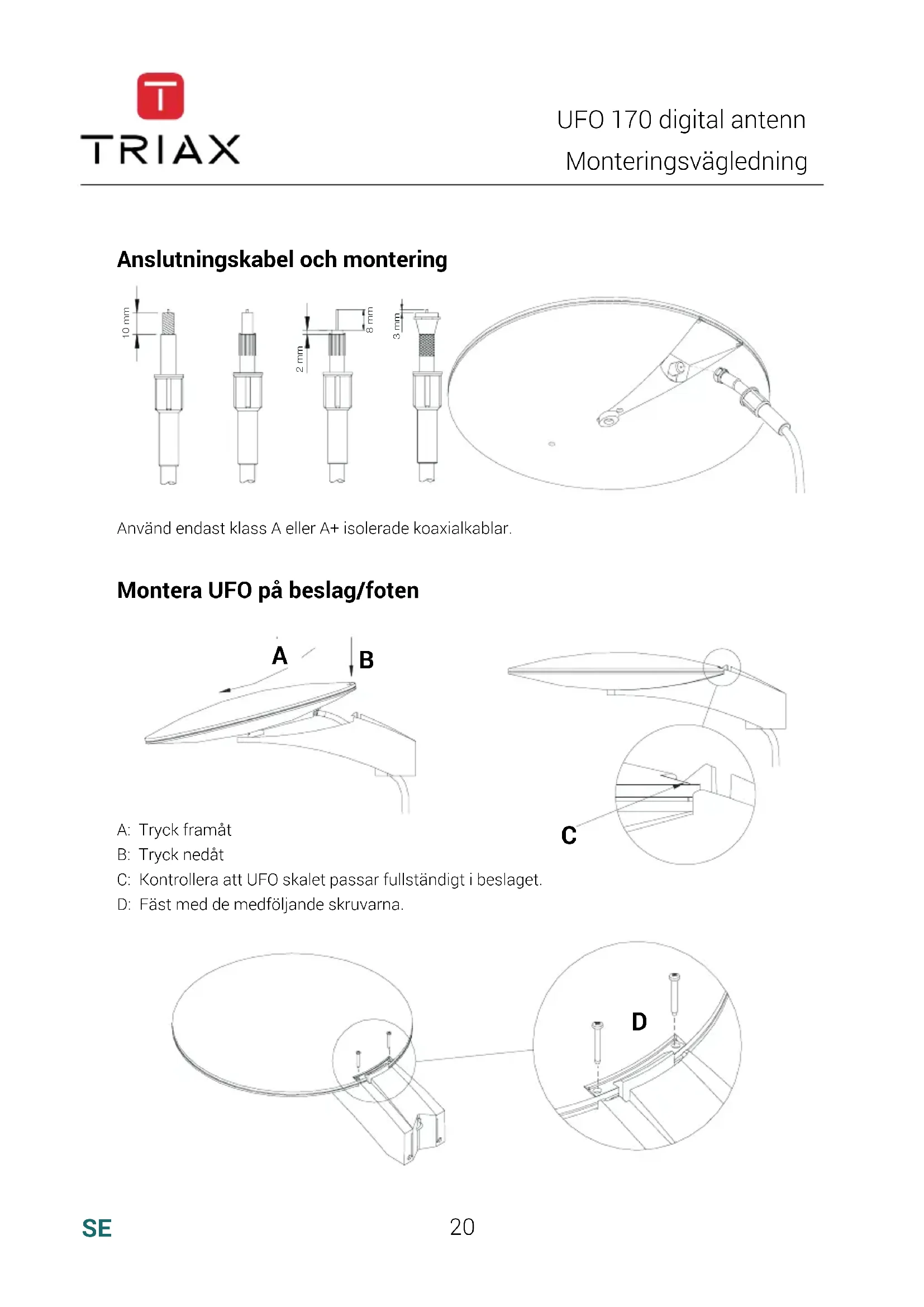

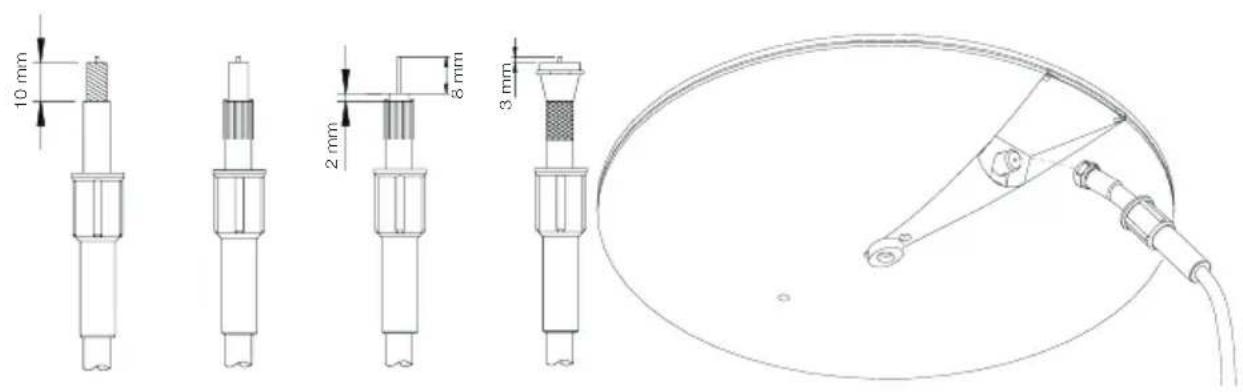

Anslutningskabel och montering

Använd endast klass A aller A+ isolerade koaxialkablar.

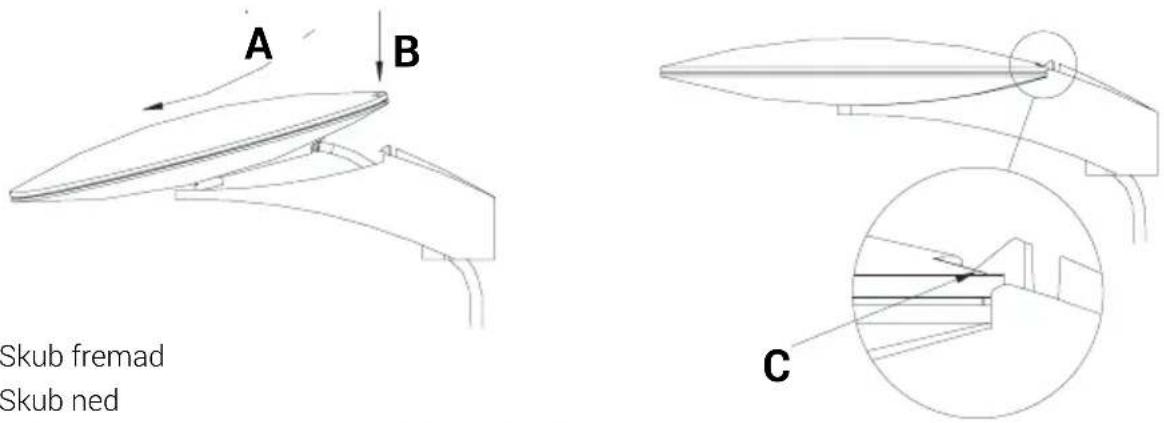

Montera UFO på beslag/foten

A: Tryck framat
B: Tryck nedat

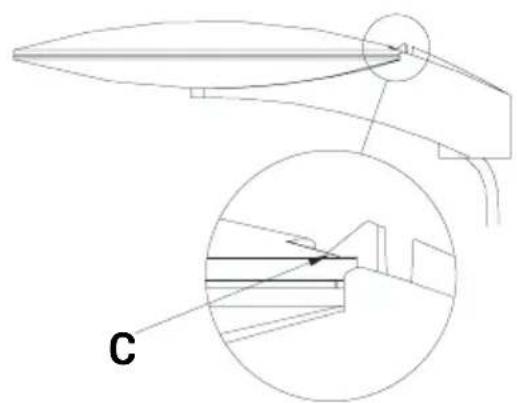

C: Kontrollera att UFO skelet passar fullständigt i beslaget.

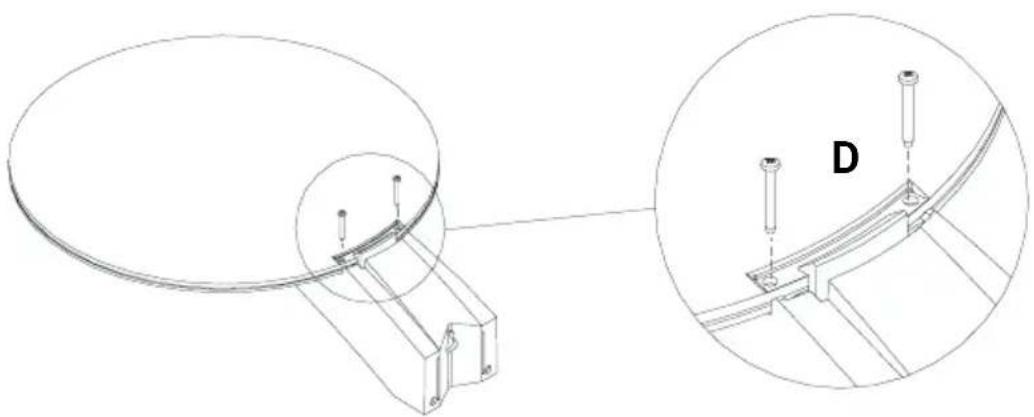

D: Fäst med de medfoljande skruvarna.

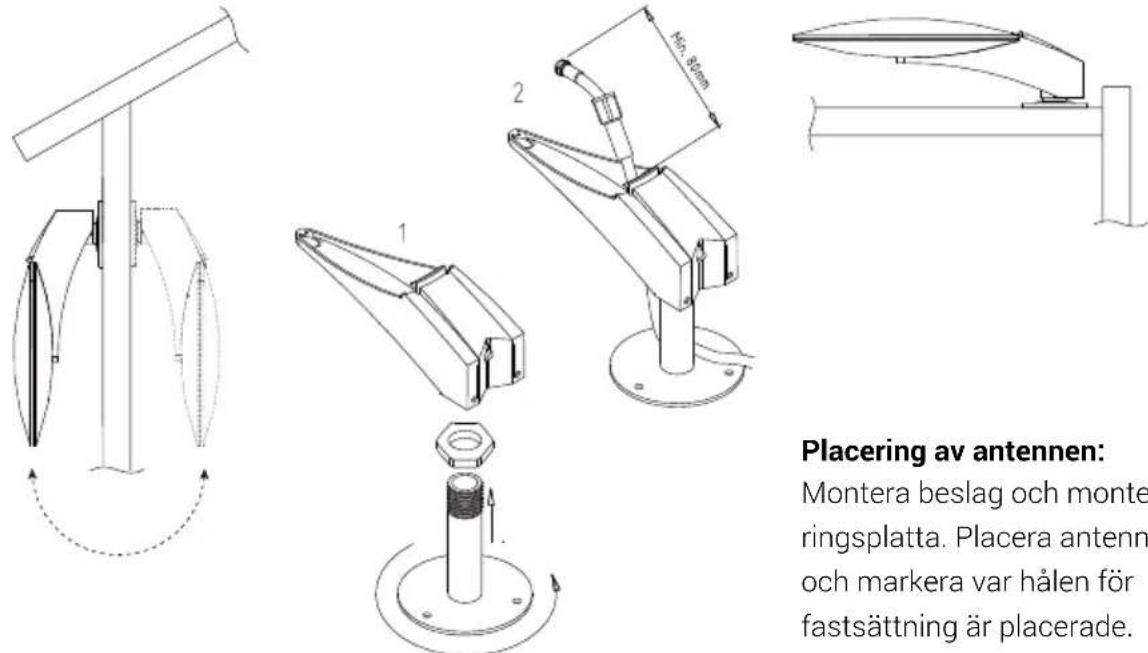

Monteringsmöljigheter på vertikal eller horisontal yta

Placering av antennen:

Montera beslag och monteringsplatta. Placera antennen och markera var halen for fastsattning ar placerae.

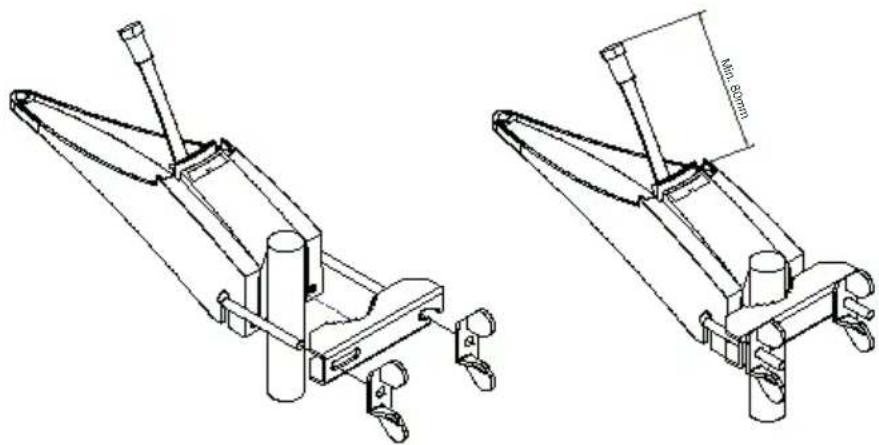

Montering på mast.

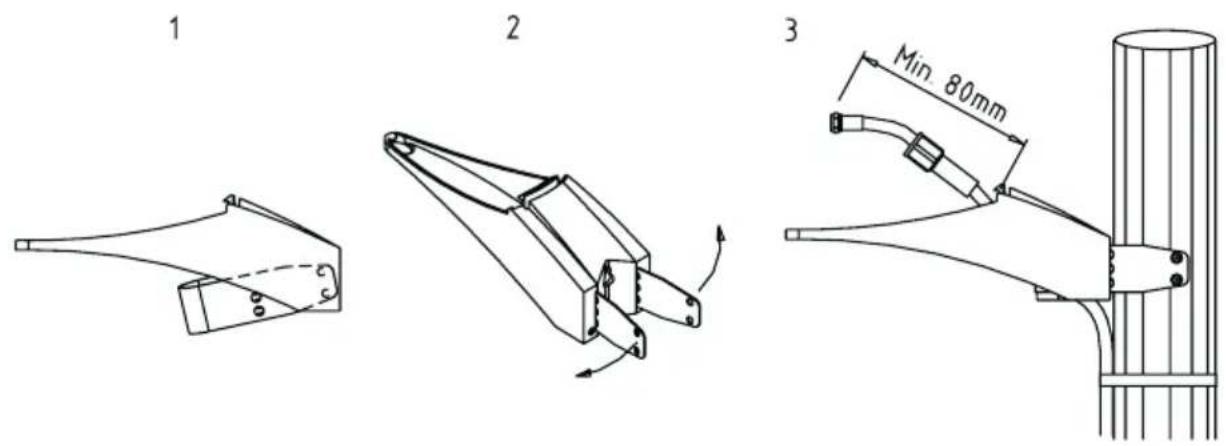

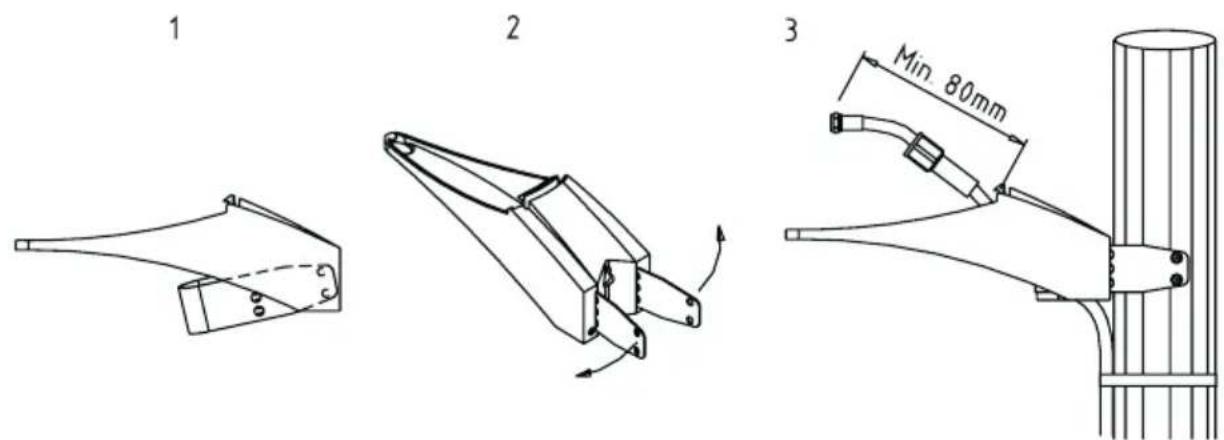

Montering med universalbeslag

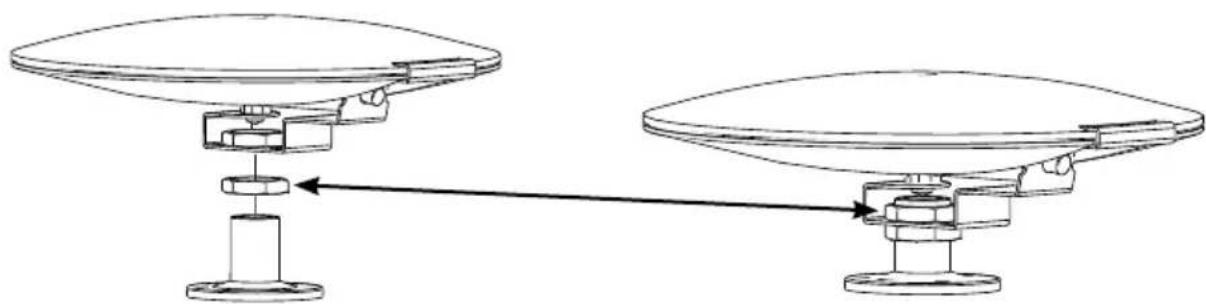

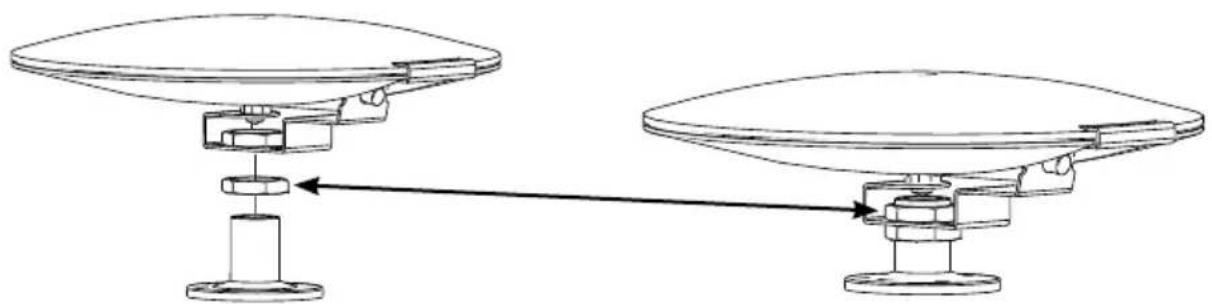

Montering med centermontering (extratillbehör till UFO 170)

Placering av antennen:

Centermonteringsbeslag och monteringsplatta. Placera antennen dar halen for fastsattning ar placerae.

Placerad antenn och fastsatt kontramutter.

Felsökning

Problem Möjlig felkälla Lösning
Svag eller ingen signal	Detta orsakas ofta av en korslutting erder bristande förbindelse i koaxialkabeln eller kabelkontakten. Kontrollera LED på nitdelen/ strömfeltret (tillbehör IFP 5xx). Kontrollera LED på UFO antennen.	Avlågsna kabeln från nitdelen/ strömfeltret. Om LED lyser är kabeln kortsluten. Reparera aller byyt ut kabeln. Om LED inte lyser ska nitdelen/ strömfeltret bytas ut. Om LED lyser på nitdelen/ strömfeltret, men inte på UFO-antennen Är det möjgltvis problem i kopplingen i kabeln eller kontakterna. Reparera aller byyt ut kabeln och/ller kontakter.
Interferens Interferens	orsakas ofta av annan elektronisk utrustning - mobiletelefoner, datorer, tabletss erler sändare, som används:nära UFO-antennen.	Öka avständet till möjiga interferenskällor. Öka UFO-antennens höjd für att forbätttra mottagningen.
Pixelering och inget ljud	Pixelering och bristande ljud orsakas ofta av annan elektronisk utrustning - mobiletelefoner, datorer, tablets erler sändare, som används:nära UFO-antennen.	Öka avständet till möjiga källor till pixelering och ljudproblem. Öka UFO-antennens höjd für att forbätttra mottagningen.
Ekobilder; dubbla Bilder (endast analog signal)	Ekobilder orsakas av att TV-signalen reflekteras frän byggnader, stora skepp etc.	Om positionen på UFO-antennen änderas ett fátal meter, försvinner oftast problemet.

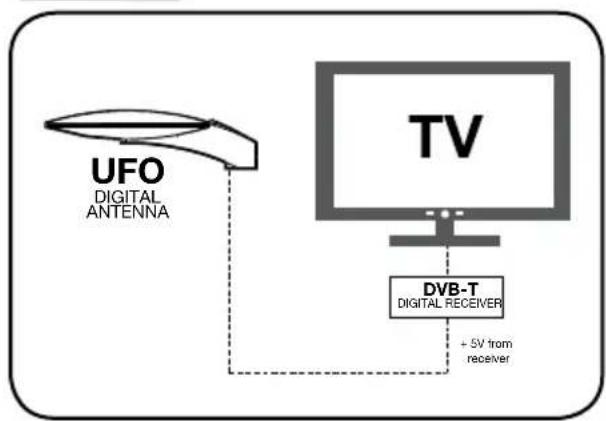

Exempel på användning.

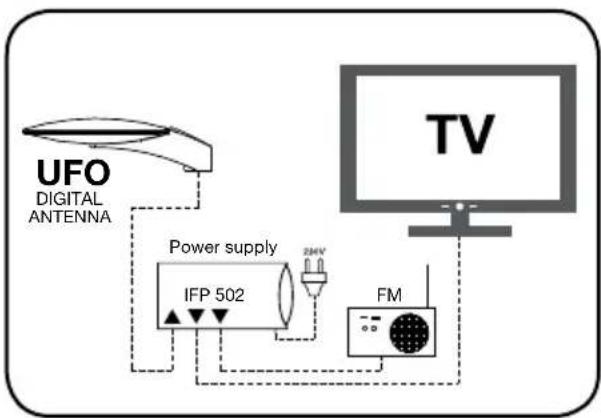

Exempel 1

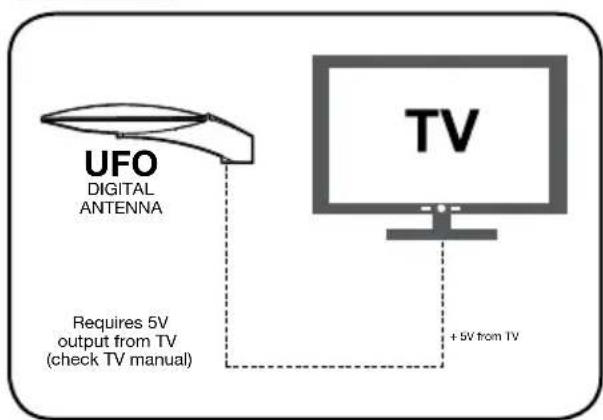

Exempel 2

Exempel 3

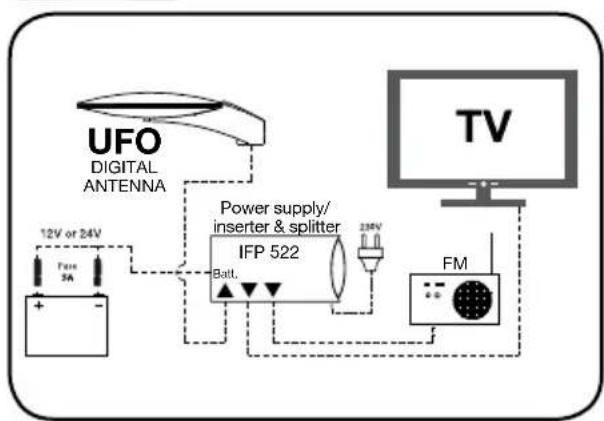

Exempel 4

Tekniska data:

Typ UFO 170 Digital

Varunr. 109170

Frekvensområde FM MHz 87.5-108

DAB/VHF MHz 174-300

UHF MHz 470-694

Kanaler FM/DAB/DAB+/5-12/21-48

Element stk. 1

Oppningsvinkel ver./hor.deg.90/360

Vindbelastning N 5.5

Förstärkning VHF/UHF dB 28/27

Brustal dB 3.0

Max. utgangsniva VHF/UHF dBμV 107/104

Spanning V 5-24
