BRUKSANVISNING C-HD 512 CG TRIAX

Mottagaren uppfyller internationell elsäkerhetsstandard.

Läs säkerhetsförskrifterna för Digital-TV mottagaren, använd manualen för framtida referens och information.

STRÖMFÖRSÖRJNING

AC 90-250V\~, 50/60Hz

Kontrollera att Digital-TV mottagarens drivspänning är samma som finns i elnätet, kontakta elleverantören om du är osäker. Före installation eller underhåll kopplas alltid Digital-TV mottagaren ur från eluttaget i väggen.

ÖVERBELASTNING

Överbelasta inte eluttag, förlängningssladdar eller strömadapters vilket kan resultera i personskada genom elektriska stötar och kortslutning.

VÄTSKOR

Håll Digital-TV mottagaren fri från vätskor som kan droppa eller stänka. Ställ inte saker som vaser eller annat som innehåller vätska på Digital-TV mottagaren.

RENGÖRING

Före rengöring kopplas alltid Digital-TV mottagaren ur från eluttaget I väggen. Använd rengörningsduk lätt fuktad med vatten för rengöring av höljet, använd inte lösningsmedel eller andra kemiska vätskor.

VENTILATION

Placera inte Digital-TV mottagaren i stängt utrymme så att luftcirkulationen hindras, placera den inte på mjuka tygmöbler eller mattor eller plats där mottagaren kan utsättas för värme och direkt solljus. Placera aldrig tunga föremål på mottagaren.

TILLBEHÖR

Använd aldrig tillbehör till Digital-TV mottagaren som inte är godkända av tillverkaren vilket kan resultera i personskada eller att Digital-TV mottagaren går sönder. Kontrollera alltid med återförsäljaren.

ANSLUTNING AV KOAXIALKABEL

Före in eller urkoppling av koaxialkabeln kopplas alltid Digital-TV mottagaren ur från eluttaget i väggen.

ANSLUTNING TILL TV-APPARAT

Före in/urkoppling av koaxialkabeln (antennsladden kopplas alltid Digital-TV mottagaren ur från eluttaget i väggen, annars finns risk att TV-apparaten kan skadas.

PLACERING

Digital-TV mottagaren skall vara placerad på väl ventilerad plats. Undvik stängda utrymmen med dålig eller ingen ventilation för att undvika överhettning och brand. Placering av mottagaren skall vara säkrad från direkt solljus, fukt mekaniska stötar samt husdjur. Placera inga tunga föremål eller annan elektronik på mottagaren. Se till att det finns åtkomst att dra ur antennkabeln/strömkabeln från Digital-TV mottagaren vid eventuellt oväder med åska och blixt.

Koppla ur strömkabel och koaxialkabel vid oväder eller om Digital-TV mottagaren inte används under längre tid.

SERVICE

DFör att undvika personskada får inte Digital-TV mottagaren öppnas/försök till reparation av annan än av tillverkaren godkänd auktoriserad serviceverkstad, också för att garantin skall gälla.

"Använd alltid strömkabeln som strömbrytare på Digital-TV mottagaren"

Innehåll

Säkerhetsinstruktioner 2

Kapitel 1

Information före installation...... 4

Allmänna egenskaper 4

Tillbehör 4

Kapitel 2

Beskrivning av Digital-TV mottagaren 5

Frontpanel.... 5

Bakpanel.... 5

Fjärrkontroll.... 6

Kapitel 3

Inkoppling 7

Placering av Digital-TV mottagaren ..... 7

Inkoppling till Analog mottagare 8

Inkoppling till TV-apparat...... 8

Inkoppling till VCR (beroende på modell)...... 8

Inkoppling till ljud/Hi-Fi system.... 8

Inkoppling till Digitalt ljudsystem/hemmabiorecevier....8

Kapitel 4

Inställningar och Funktioner ...... 9

Menyinformation 9

Komma igång....9

Välja menyspråk (OSD) 9

Grundläggande funktioner 10

Byta kanal 10

Volym kontroll.... 10

Meddelandefält.... 10

Välja ljudspår 11

Välja Textning.... 11

Välja Teletext information 11

Välja DVB Textning 11

Flerbildsvisning 11

Insomningsfunktion 12

Zoomfunktion 12

Kanallista.... 12

Se kanallistor i bestämd ordning ( Bokstavsordning / Frekvensordning/ Programbolag / Favoriter ).... 13

Programguide (EPG).... 13

Chapter 5

Menyer.... 14

Huvudmeny.... 15

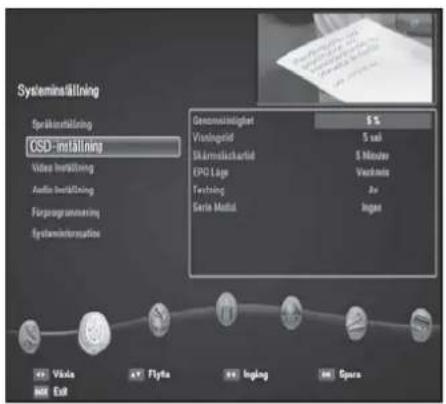

Systeminställning.... 15

Automatisk sökning.... 15

Förinställda inställningar 15

Systemkonfiguration 15

Språkinställning.... 15

OSD menyinställning.... 16

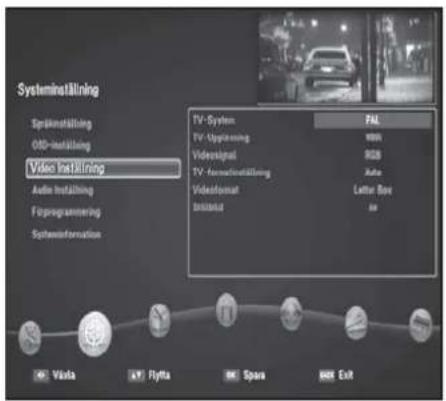

Bildinställningg 16

Ljudinställning 16

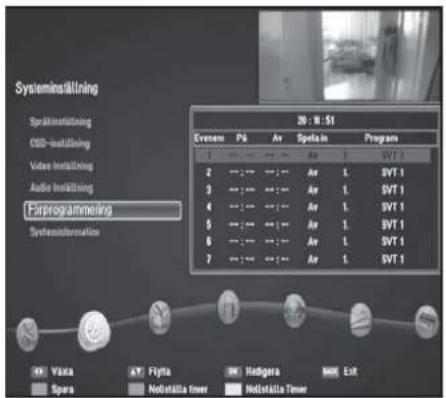

Förprogrammering 17

Systeminformation 17

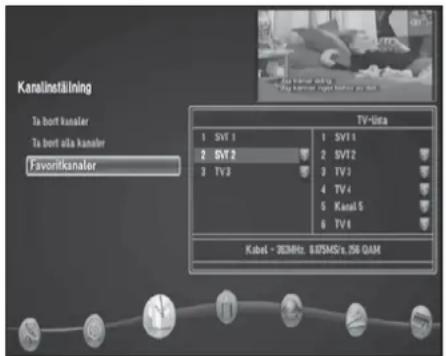

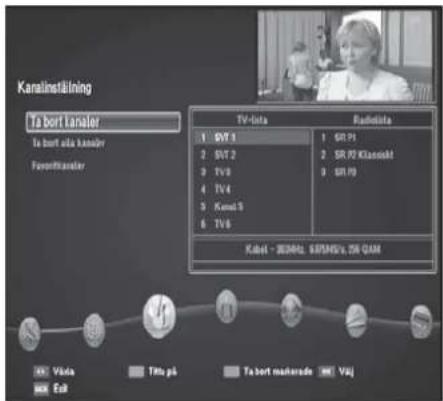

Kanalinställning.... 17

Ta bort kanaler 17

Inbyggd programkortsläsare.... 20

Felsökning.... 21

Specifikationer.... 22

Information före installation

Allmänna egenskaper

• MPEG-4, AVC/H.264, HP@L4
- MPEG-2 Video (MP@ML), MPEG-1 Audio Layer1, Layer2
• Digital DVB-Tuner med Loop funktion
• Frekvensomfång 50-860Mhz
• 2 SCARTS för TV och VCR (option)
• 256 färgers Meny & Grafiskt användargränssnitt
• Stödjer OSD Teletext function
- Front LED display med 7nivåer-4tecken display och klockfunktion i stand-by läge
- OSD Teletext Supported
• EPG Elektronisk Program Guide meny
- Enkel installation med installationsguide
- Användarvänlig redigeringsfunktion av data

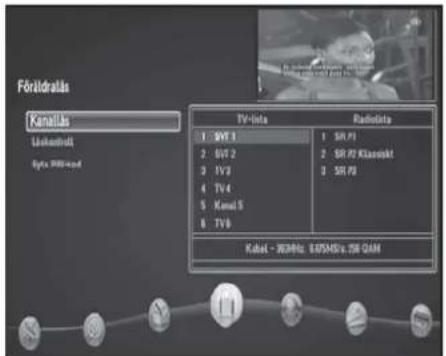

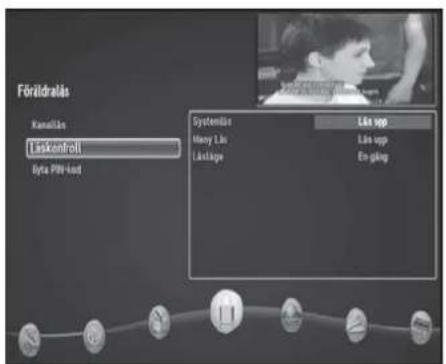

- Favoritkanal och Föräldralås funktion
- RS232C port för nedladdning av tjänster och uppgradering av mjukvara
• S/PDIF Optisk Digital ljudutgång (option) / COAXIAL

Tillbehör

• Bruksanvisning
• Fjärrkontroll
• Batterier (AAA)
• HDMI kabel (option)

Beskrivning av Digital-TV mottagaren

Frontpanel

1 Poknepp ( )

Till eller frånslag av Digital-TV mottagaren

②Pilknappar (◄/►) (Option)

Justering av volym eller flyttar markören vänster/höger I OSD menyn

③Pilknappar (▲/▼)

Byter kanal eller flyttar markören upp/ner I OSD menyn

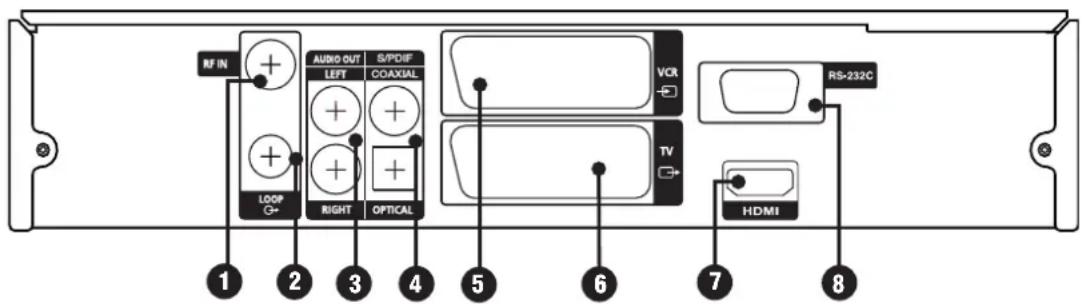

Bakpanel

① RF IN (DVB-C)

Inkoppling till Kabel-TV nätet

2 LOOP

Loop Out för inkoppling till flera mottagare.

3 Audio L+R

Koppla till Audioingång på TV-apparat eller Videosystem

4 S/PDIF

Koppla till Digital ljudingång (hemmabio) med optisk S/PDIF kabel

5 SCART till VCR

Koppla till VCR (AUX) med scartkabel

6 SCART till TV

Koppla till Digital ljudingång (hemmabio) med optisk S/PDIF kabel

7 HDMI

Kopplas till TV-apparaten med HDMI kabeln

8 RS-232C (option)

Kopplas till PC. RS232C för uppgradering av s/w via PC

Fjärrkontroll

1 Power ( knapp Till eller frånslag av Digital-TV mottagaren
2 Sifferknappar (0\~9) knapp Direktval av kanalnummer och numeriska kommandon
3 TV/Radio (☐/☐) knapp Växlar mellan TV och Radio programlista
4 Sleep knapp Visar inställning för timerfunktionen
5 MoSAic (knapp Visar flerbildsvisning
6 Pil (◀/▶) knapp Justering av volym eller flyttar markören vänster/höger I OSD menyn Pil (▲/▼) buttons Byter kanal eller flyttar markören upp/ner I OSD menyn
⑦ Meny (1) knapp Visar Menyn OSD Gå från gällande meny till nästa meny
8 Mute (ok knapp Stänger av ljudet
9 Last button Växlar till föregående TV-kanal
10 Ljud (knapp Ljud för pågående TV-program
11 OK button Bekräfta val i OSD menyn samt visar kanalista i TV/Radio läge
12 Guide (→) knapp Visar TV-program guide

13 VOL +/- knapp Justering av ljudnivån
14 Zoom (Q) knapp (Option) Zoomar in vald bild. Öka zoom genom att trycka på knappen flera gånger (X2→ normal)
15 Text knapp Snabbknapp för Text-TV
16 INFO (i) knapp Visar information om pågående TV-program
17 Back (D) knapp Gå tillbaka till föregående meny. Ändrade inställningar i menyn sparas.
18 List (∅ knapp Visar kanallista.
19 PR +/- knapp Byter TV-kanal upp/ner.
20 Page (▲/▼) knapp Flyttar upp/ner i menyer och TV/Radiolistan.
21 FAVORIT (♥) knapp Tryck 1 gång så visas den senaste kanalen i favoritlista 1. Tryck 2 gånger så visas den senaste kanalen I favoritlista 2. Fortsätt trycka på FAV knappen tills inga fler favoritlistor visas så återgår funktionen till den senaste valda kanalen.

Inkoppling

Placering av Digital-TV mottagaren

• Placera Digital-TV mottagaren horisontellt
• Placera inga föremål på Digital-TV mottagaren
• Placera inte Digital-TV mottagaren på där det är:
  Vibrationer, direkt solljus, onormala temperaturer, dålig ventilation

Inkoppling till analog mottagare

För att se analoga kanaler från t.e.x kabel-TV nät har Digital-TV mottagaren en kontakt märkt LOOP. Koppla en koaxialkabel (antennsladd) från kontakt LOOP till den analoga tunern i TV-mottagaren. När Digital-TV mottagaren är i stand-by läge går det att kanalsöka och titta på de analoga kanalerna.

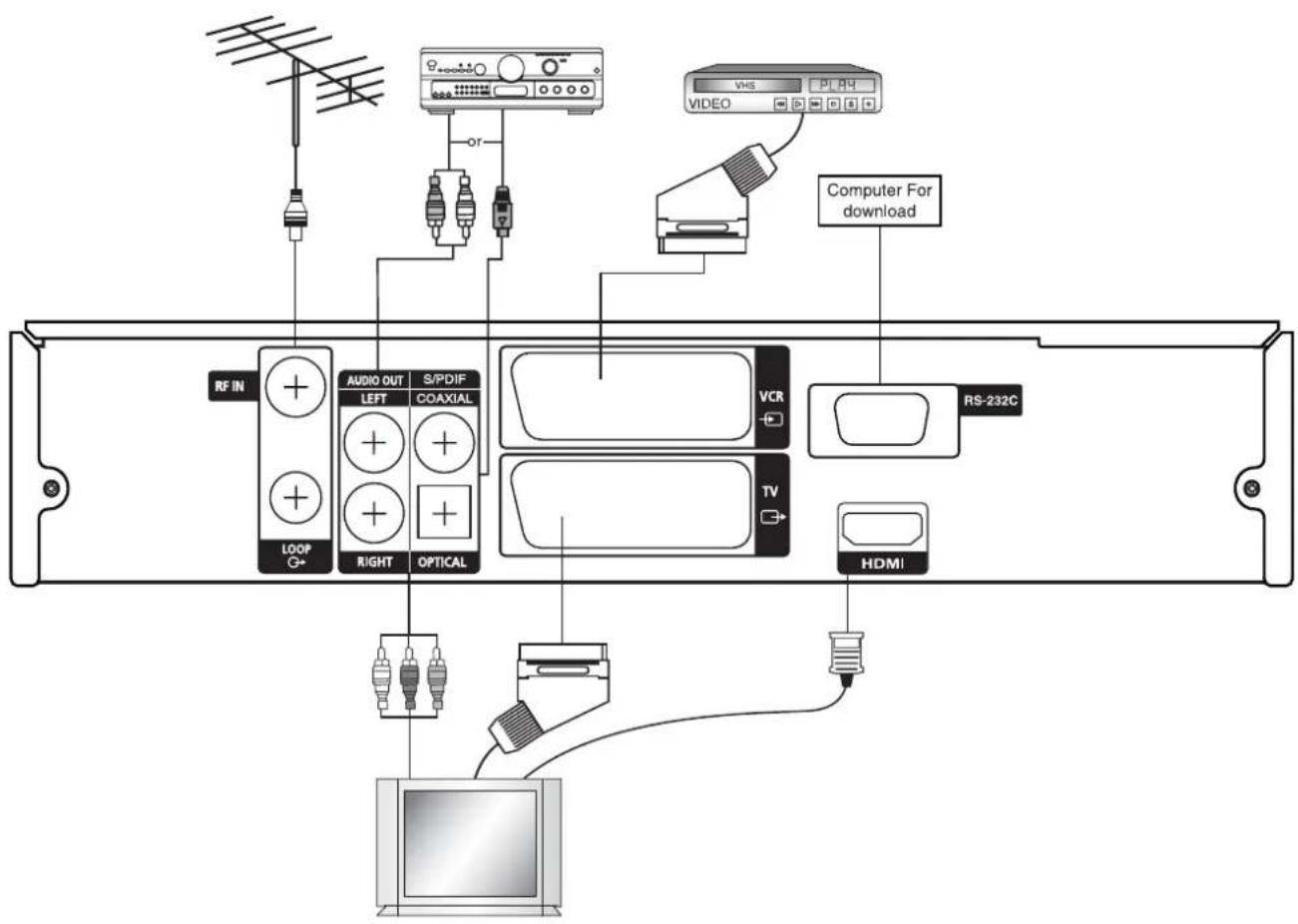

Inkoppling till TV-apparat

Det finns tre (3) sätt att koppla in Digital-TV mottagaren till TV-apparaten, RF(antennsladd), RCA kabel, Scartkabel.

Koppla en av kontakterna på RF koaxialkabeln (antennsladd) till RF-OUT på Digital-TV mottagarens bakpanel och den andra kontakten till TV-apparatens RF-IN (antenningång).

Koppla kontakterna på Video/Audio RCA kabeln till Video OUT/AUDIO OUT (LEFT, RIGHT) på Digital-TV mottagarens bakpanel och till TV- apparatens Video INPUT/AUDIO INPUT (LEFT, RIGHT).

Koppla en av kontakterna på SCARTkabeln till SCART kontakten på Digital-TV mottagarens bakpanel märkt TV, den andra kontakten kopplas till någon av TV-apparatens SCART kontakter.

Inkoppling till VCR

För inkoppling av VCR/DVD spelare med hårddisk till Digital-TV mottagaren finns det på bakpanelen en SCART-kontakt märkt VCR. (vissa modeller har inte denna funktion)

Inkoppling Hi-Fi ljudsystem

För inkoppling av Hi-Fi ljudsystem (analogt) finns 2st ljudutgångar med RCA kontakter på Digital-TV mottagarens bakpanel märkt AUDIO L/R.

För inkoppling av Digitalt ljudsystem t.e.x hemmabioreceiver kopplas en optisk S/PDIF kabel mellan Digital-TV mottagarens S/PDIF OUT och hemmabioreceiver S/PDIF IN.

Inledande Inställningar och Funktioner

Meny information

Digital-TV mottagarens meny visas i TV-apparatens bildruta. I menyn visas vilka val och inställningar som kan göras, vald åtgärd blir färgmarkerad i menyn. För att ändra någon inställning måste alltid markering göras i menyraden. Kortfattad beskrivning av vald inställning visas i menyfönstret.

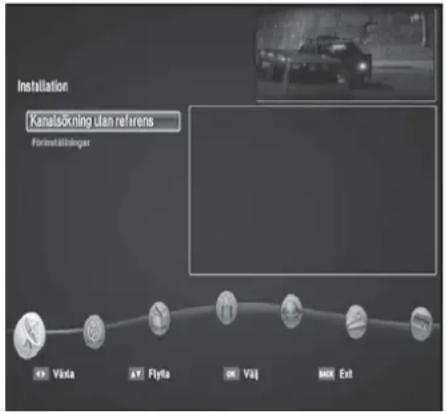

Menyn består av 6st huvudmenyer

• Installation • Spel
• System konfiguration • Krypteringssystem
• Kanalsökning

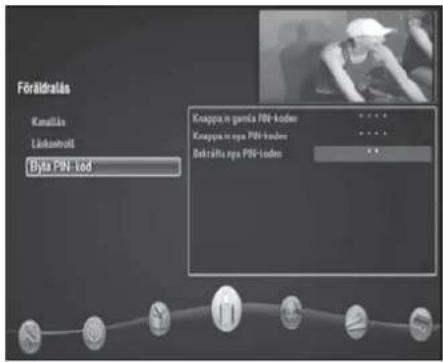

• Föräldralås

1 Med pilknapparna Arrow (▲/▼) flyttas markören upp/ner I menyerna. I TV läge kan TV-kanaler väljas med pilknapparna upp/ner.
2 När val är gjort i menyn tryck på OK knappen för att konfirmera.
3 I menyn används pilknappar Arrow (◄/►) vänster/höger för att navigera markören åt vänster eller höger.
4 När du vill gå tillbaka till föregående menybild och spara ändringar använd Back (✗) knappen.
5 När du vill gå tillbaka till föregående menybild utan att spara använd Menu (1) knappen.

Förstagångsinstallation

När mottagaren används för första gången gör du en språkinställning,systeminställning och kanalsökning. Följ kommande instruktion för kanalsökning.

Följ instruktioner nedan för kanalsökning. När kanalsökningen är utförd går det att titta på TV-program och lyssna på Radioprogram.

Välj språk i OSD Menyn

1 Slå på strömmen på TV-apparaten och Digital-TV mottagaren.
Språkmenyn är markerad.

2 Välj språk med pilknapparna Arrow (▲/▼).

Valet syns på menyn iTV rutan.

3 Efter språkvalet görs kanalsökning automatisk.

Grundläggande funktioner

Det här kapitlet beskriver olika funktioner när man tittar på TV-program eller lyssnar på Radio.

Byta TV-kanal

Det finns tre (3) olika metoder/sätt att byta TV program på.(Fyra metoder/sätt på Digital-TV mottagare som har fler än en 1 tuner)

• Method 1: Tryck på PR+/- knapparna.
• Method 2: Direktval av TV- kanal använd sifferknapparna(0\~9).
• Method 3: Tryck på Pilknappar Arrow(▲/▼).

1 För att se kanalistan tryck på OK knappen.
2 För att välja TV-kanal i kanallistan använd pilknapparna Arrow (▲/▼) och tryck på OK knappen.
- Om inte hela kanallistan visas tryck på knappen Page ( / ) för att bläddra i listan.
- Tryck på knappen TV/Radio ( musical) för att växla mellan TV och Radioprogram.

- Method 4: Om Digital-TV mottagaren har fler än en tuner.

1 Tryck på SAT knappen för att visa listan. 2 Flytta markören till TV-kanalen du vill se med pilknapparna Arrow (▲/▼) och tryck sedan på OK knappen.

3 Välj metod 3 för att välja TV-kanal.

• Method 5: Flytta vald TV-kanal

1 Tryck på knappen LAST/(senaste) på fjärrkontrollen
2 Tryck på OK knappen efter val av TV-kanal med pilknapparna Arrow (▲/▼) på fjärrkontrollen.
3 Tryck på OK knappen för att avsluta.

Volymkontroll

Ändra ljudvolym:

• Tryck på VOL+/- eller pilknapparna Arrow (◄/►)
• Tryck på Mute (tyst knappen för att stänga av ljudet.
• Tryck på Mute (OK) tyst knappen igen för att slå på ljudet igen.

Meddelandefält

Meddelandefält som visas I bild vid kanalbyte, visningstid kan väljas från menyn.

Allmän information

Tryck på INFO (✗) knappen så visas allmän information om pågående TV-program.

1 Kanalnummer och namn.
2 Klocka med aktuell tid.
3 Signalnivå.l
4 Signalkvalitet.
5 Symboler; Favoritkanal, Låst kanal, Radiokanal, Krypterad kanal, Textning, Text-TV information

För att se detaljerad kanalinformation tryck två gånger på INFO ( ) knappen på fjärrkontrollen. Detaljerad information som:=.

Frekvens, Symbolhastighet, FEC, Modulation, VideoPID, AudioPID, PCR PID. Information om sändningen från programbolaget.

Välja Ljudspår

Välj ljudspråk, ljudspår eller ljudläge.

1 Tryck på Audio knappen (gula knappen)
2 Tryck på pilknappar Arrow (▲/▼) för val av ljudspråk eller ljudspår tryck sedan på OK knappen för att bekräfta ditt val.
3 Tryck på pilknappar Arrow (◄/►) för att välja ljudläge Stereo, Mono vänster eller Mono höger.

Välja textning

Du kan välja textning av pågående TV-program när sådan finns tillgängligt från programbolaget. Normalt textas alla program med DVB-subtitling.

1 Tryck på knappen Text ( ) .
2 Tryck på pilknapparna Arrow (▲/▼) välj textning tryck sedan på OK knappen för att bekräfta ditt val.

Text-TV information

Du kan välja Text-TV information att visas OSD om det finns tillgängligt från programbolaget.

1 Tryck på Text () knappen två (2) gånger.
2 Tryck på pilknapparna Arrow (▲/▼) välj OSD Text-TV tryck sedan på OK knappen för att bekräfta ditt val.

Välja DVB programtextning

Du kan välja DVB programtextning att visas OSD om det finns tillgängligt från programbolaget.

1 Tryck på Text () knappen tre (3) gånger.
2 Tryck på pilknapparna Arrow (▲/▼) välj DVB programtextning tryck sedan på OK knappen för att bekräfta ditt val.

Flerbildvisning

Tryck på den röda RED knappen för att få funktionen (MoSAic) flerbildvisning.

Timerfunktion

Tryck på den gröna GREEN (Sleep) knappen så visas inställda Timer tiden förutsatt att klockans tid är inställd vid installation av Digital-TV mottagaren.

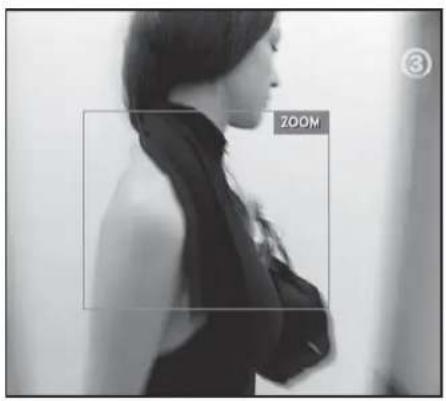

Zoomfunktion

Du kan förstora bilden genom att trycka på Zoom (♀) knappen.

1 Tryck på Zoom (♀) knappen.
2 Välj området du vill zooma med pilknapparna Arrow tryck sedan på OK knappen för att bekräfta ditt val. Bilden visas nu i två (2) gångers förstoring.
3 Vid varje tryck på Page (▲/▼) knappen förstoras bilden två (2) eller fyra (4) gånger. Tryck på pilknapparna Arrow (▲/▼/◄/►) för att flytta bildens position.
4 För att avsluta Zoom funktionen tryck på Zoom (♀) knappen eller Back(→) knappen.

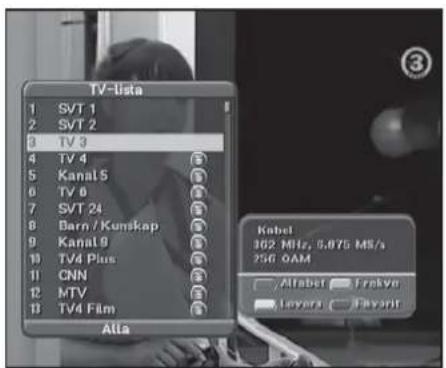

Du kan se TV/Radio kanallistan under pågående program genom att trycka på OK knappen. Växla mellan TV/Radio program genom att trycka på TV/Radio ( meaning) knappen. Symbolen(€) visas i meddelandefältet nät TV-kanalen är kodad. Symbolen( meaning) visas I meddelandefältet när TV-kanalen är låst.

Välj TV-kanal med Arrow (▲/▼/◄/►), PR+/-, eller Page(▲/▼) tryck på OK knappen för att bekräfta ditt val

Knapparna RÖD,GRÖN,GUL, BLÅ på fjärrkontrollen visar.

• RÖD (MoSAic) knapp: Kanallistan A-Ö.
- Grön(sleep) knapp: Frekvenslista (alla sökta kanaler).
• GUL(audio) knapp: Lista på sändarbolag (providers).
• BLÅ (info) knapp: Lista med favoritgrupper

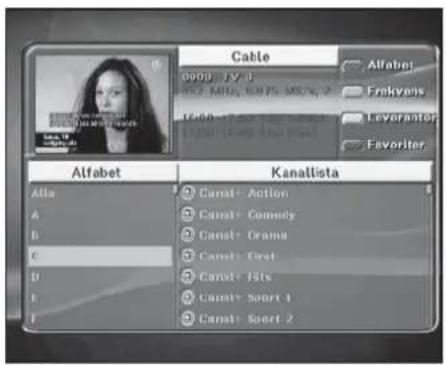

Se kanallistor i bestämd ordning ( Bokstavsordning / Frekvensordning/ Programbolag / Favoriter )

1 Tryck på Röd, Grön, Gul, Blå knapp. Kanallistan blir markerad.
2 Välj Bokstavsordning, Frekvens, Programbolag, Favoriter med pilknapp Arrow (▲/▼), RÖD(MoSAiC) eller BLÅ(INFO) knappar.
Kanallistan sorteras automatiskt efter ditt val.
3 Välj kanal med pilknapp Arrow (▲/▼) eller Page (sida) (▲/▼) tryck sedan på OK knappen för att bekräfta ditt val.

Observera!

- OBS! Funktionen Favoritgrupp måste programmeras för att kunna väljas.

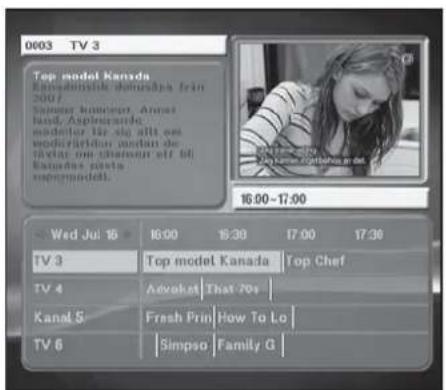

Program Guide EPG

EPG (Elektronisk Program Guide) visar samlad information om TV-program med programtablåer, tider, m.m. EPG tjänsten kan skilja sig i utseende och information beroende på programbolag.

1 Tryck på knappen Guide(→) när du tittar på TV eller lyssnar på Radio så visas EPG information om sådan finns tillgänglig.

2 Välj ett TV-program för mer innehållsinformation

• Pilknapp Arrow (▲/▼) visar TV-program för respektive kanal.
• Pilknapp Arrow (◄/►) visar alla TV-program i samma kanal med tid och datum. EPG visar TV-programmen i 30 minuters intervall.

3 Tryck på OK knappen så visas detaljerad om TV-programmet.

4 För att lämna EPG tjänsten tryck på Back (→) (tillbaka) knappen.

Menyöversikt

Installation Automatisk-kanalsökning

Förprogrammerade funktioner System Default / Factory Default / STB Reboot

Systeminställning Språkinställning OSD språk / Ljud 1a språk / Ljud 2ndra språk /

EPG 1a språk / EPG 2ndra språk / Teletext språk / Programtex språk

OSD inställning Menytransparans / Meddelandefält tid /

Skärmsläckartimer/ Seriell modul / Displayvisning / Stand-By läge

Video Setting ____ TV System / TV-bildupplösning / Video siganl type /

TV-Bildformat / Bredd/Höjd-förhållande / Stillbild

Audio Setting — Dolby Digital / SPDIF Output / HDMI Dolby Digital

Förprogrammering Timerinställning start och slut tid /återkommande inspelning/program

Systeminformation

Kanalinställning Ta-bort kanaler

Föräldralås Lock/Föräldralås

Låsfunktion

Byt PIN kod

Game A

B

C

D

CA-modul fack A

Systeminställning

Digital-TV mottagaren har en användarvänlig huvudmeny för enkel tillgång till inställningar och funktioner. Huvudmenyn är indelad i 7st undermenyer där varje undermeny har enkel och logisk funktion.

Installation >> Automatisk-kanalsökning

Automatisk-kanalsökning

Om du väljer kanalsökning enligt antenninställning kan Digital-TV mottagaren direkt kanalsöka utan att ytterligare information programmeras in.

Förprogrammerade funktioner

För att nollställa och ta bort egna programlistor m.m kan du gå tillbaka till de förprogrammerade funktionerna.

1 Välj förprogrammerade funktioner med pilknapparna
Arrow (▲/▼) installationsmenyn och tryck på OK knappen för att bekräfta ditt val.
2 Välj någon av de förprogrammerade funktionerna (System Default, Factory Defaults, or STB Reboot med pilknapparna Arrow (▲/▼) och tryck på OK knappen.
- System Default : Systeminställning går tillbaka till systemets inställningsvärden.
• Factory Defaults: Fabriksinställning.
Om du trycker på OK knappen I denna meny kommer ett meddelande i TV rutan be om dig välja kanal eller fabriksinställning.
Välj JA eller NEJ och tryck på OK knappen för att bekräfta ditt val.
- STB Reboot
Om du trycker på OK knappen i denna meny kommer Digital-TV mottagaren att ladda om mjukvaran.

Systeminställning

Med denna meny konfigurerar du Digital-TV mottagaren, Tryck på menyknappen Menu (☐). Välj Systeminställning (System Setup) med pilknapparna Arrow (◀/▶).

Systeminställning >> Språkinställning

Språkinställning

Du kan välja språk för OSD,Ljud1-2,EPG 1-2, Teletext och programtexning.

1 Välj Språkinställning med pilknapparna Arrow (▲/▼) i Systeminställningsmenyn.
2 Välj OSD, Ljud 1-2, EPG1-2 språk och Teletext, Programtextning med pilknapparna Arrow (▲/▼) och använd pilknappen Arrow (◄/►) för att välja språk

Systeminställning >> OSD inställning

OSD Inställning

Det går att justera OSD transparans, meddelandefältvisning, och skärmsläckartid.

1 Välj OSD inställningsmenyn med pilknapparna Arrow (▲/▼) i systeminställningsmenyn och tryck på OK knappen för att bekräfta ditt val.

2 Välj Transparans, Menytransparans, Skärmsläckare, Displayinställning med pilknapparna Arrow (▲/▼) använd pilknapparna Arrow (◄/►) för att välja inställning.

• Transparans: 0-100%
• Fönstergenomskinlighet: 0-100%
- Meddelandefältvisning: 1-60 sekunder eller visning hela tiden
- Skärmsläckartid: 1-60 sekunder eller avstängd
- Serial Modul: Av/VFD/Xcript
• Display i Stand-By läge: Av/På

Systeminställningar >> Videoinställning / Ljudinställning

Bildinställningg

Välj mellan olika TV-systeminställningar som TV-bildformat, Video signalformat, Kompositsignal, Y/Pb/Pr, RGB, RF-Kanal, Sändningssystem, Video stillbild och DVB-textning.

1 Välj Videoinställning med pilknapparna (▲/▼) i Systeminställningsmenyn och tryck på OK knappen för att bekräfta ditt val.

2 Välj Videoinställning med pilknapparna (▲/▼) och tryck på pilknapparna (◄/►) för att välja funktion.

• TV System : PAL, SECAM, NTSC, och Auto
• TV-bildupplösning : 1080i, 720p, och Auto
• Video siganl type : Composite, YPbPr eller RGB
- TV-Bildformat : Du kan ställa in bildformat för din TV-apparat (4:3 or 16:9).
- Bredd/Höjd-förhållande : Du kan ställa in Bredd/Höjd förhållandet för din TV-apparat.(Brevlåda, Pan&Scan, Blandat eller Utfylld)
- Stillbild : På/Av

Ljudinställning

Du kan använda flera ljudinställningar för olika ljudsystem: Dolby Digital: På/Av, SPDIF utgång: (Dolby Digital / PCM) På/Av och HDMI Dolby Digital: På/Av.

Systeminställning >> Förprogrammering

Förprogrammering

Du kan förprogrammera timerinspelning av TV-program. Välj nummer för TV-programmet.

• Timer Start: Skriv in starttid med sifferknapparna.
• Timer Stopp: Skriv in stopptid med sifferknapparna.
• Återkommande: Välj TV-program och typ av inspelning engångs, en (1) per dag, en (1) per vecka med pilknapparna (◄/►).
• TV-Program: Välj kanal med pilknapparna (◄/►) och tryck på OK knappen för att bekräfta ditt val.

Systeminställning >> Systeminformation

Systeminformation

I menyn kan du kontrollera systeminformation som, modellnamn, mjukvaruversion, tillverkningsdatum.

Kanalinställning

Du kan redigera TV och Radiokanaler och Favoritgrupper i denna meny Tryck på Meny Menu (☐) knappen. Välj Kanalinställning med pilknapparna (◀/▶) i huvudmenyn.

Kanalinställning >> Ta bort kanal

Ta bort kanal

Du kan ta bort kanaler i denna meny.

1 Välj Ta bort kanal med pilknapparna (▲/▼) i Kanal i menyn Kanalinställning och tryck på OK för att bekräfta ditt val.
2 Välj kanal du vill ta bort med pilknapparna(▲/▼) och tryck på OK knappen.

Tryck på pilknapparna (◄/►) för att skifta mellan TV och Radiolistan.

Du kan välja att ta bort flera kanaler samtidigt.

Valda kanaler är markerade i listan. Tryck på fjärrkontrollens Gröna ( ) knapp för att välja läge Ta bort kanal Kanal, TP eller Kabel.

3 Tryck på fjärrkontrollens Röda (MoSAiC) knapp för att ta bort valda kanaler.

Kanalinställning >> Ta bort alla kanaler

1 Välj Ta bort alla kanaler med pilknapparna (▲/▼) i menyn Kanalinställning och tryck på OK knappen. System meddelande visas i TV rutan med frågan att bekräfta.
2 Välj Ja eller Nej med pilknapparna (◄/►) och tryck på OK knappen för att bekräfta ditt val.

Kanalinställning >> Favoritkanaler

Favoritkanaler

Du kan redigera kanaler. Det finns 9st kanalgrupper Nyheter, Sport, Film, Musik, Shopping, Barn, Vuxen, Drama, Utbildning.

1 Välj Favoritkanaler med pilknapparna (▲/▼) i menyn Kanalinställning och tryck på OK knappen.
2 Välj kanaler du vill redigera med pilknapparna (▲/▼) eller Page (▲/▼) buttons in the TV/Radio List listan och tryck på fjärrkontrollens Röda knapp.

Utvalda kanaler finns i listan favoritgrupp.

Med TV/Radio ( musical) knappen växlar du mellan TV och Radiolistan.

3 Tryck på knappen FAV (♥) för att välja fler favoritgrupper.
4 Välj de kanaler du vill redigera med pilknapparna (▲/▼) eller Page i TV/Radio listan och tryck på fjärrkontrollens Röda knapp. Repetera punkt 3-4.
5 Tryck på OK knappen för att bekräfta ditt val.

Kanalinställning >> Redigera kanaler

Redigera Kanaler

Du kan döpa om kanaler.

Välj Redigera Kanaler med pilknapparna (▲/▼) i kanalinställningsmenyn och tryck på OK knappen.

• FAV (♥) Favoritknappen: Visar favoritlistan.
- Pilknapparna (◄/►) buttons: Växlar mellan TV och Radiolistan.

Byta namn på kanallistan

1 Välj den kanal du vill döpa om med pilknapparna (▲/▼), PR+/-, or Page (▲/▼) och tryck på Grön knapp. Meny med typsnitt visas.
2 Tryck på den BLÅ knappen för att ta bort kanalnamnet.
3 Välj bokstäver med pilknapparna (▲/▼) (◄/►) och tryck på RÖD knapp för att välja.

• GUL knapp: Mellanslag.
• BLÅ knapp: Bakåt.
• RÖD knapp: Väljer/(Enter).

4 Tryck på OK knappen för att bekräfta vald åtgärd.

Föräldralås

Med den här funktionen låser du TV-kanaler från barn och obehöriga.

Tryck på Menu (☐) knappen. Välj Föräldralås med pilknapparna (◀/▶) i huvudmenyn.

Föräldralås >> Kanal-lås

Kanal-lås

När du vill öppna en låst TV-kanal måste du slå in PIN-kod.

1 Välj Kanal-lås med pilknapparna (▲/▼) i Föräldralås menyn och tryck på OK knappen.

2 kanalen du vill låsa med pilknapparna (▲/▼), PR+/-, Page (▲/▼), eller Sifferknapparna (0\~9) och tryck på OK knappen.

Tryck på OK knappen igen för att rensa.

Pilknapparna (◄/►):Växlar mellan TV och Radio listan.

3 Tryck på RÖD knapp för att bekräfta.

4 Tryck på BLÅ knapp för att flytta PIG-menyn

Föräldralås >> Lås Kontroll

Låskontroll

När du vill använda låskontrollen använder du PIN-kod för att låsa/låsa upp. Använd pilknapparna (▲/▼) och tryck på OK knappen för att välja någon av läsfunktionerna.

- System Lås: Välj lås/låsa upp med pilknapparna (◄/►). Den här låsfunktionen läser knapparna på frontpanelen.

- Meny Lås: Välj lås/låsa upp med pilknapparna (◄/►). PIN-kod används med Menylås funktionen.

- Lås Typ: Välj låsfunktion en gång/alltid med pilknapparna (◄/►).

- En gång: knappa in din PIN-kod.

- Alltid:Slå in PIN-kod varje gång du väljer en kanal med föräldralåset aktiverat.Spara ändringarna med OK knappen och tryck på den BLÅ knappen för att flytta PIG i menyn.

Föräldralås >> Byt PIN-Kod

Byt PIN-kod

Du kan skapa en ny PIN-kod i den här menyn. "0000" är fabriksinställd PIN-Kod.

1 Välj Byt PIN-Kod med pilknapparna (▲/▼) i Föräldralås, Systemlås, Menylås och tryck på OK knappen.
2 Knappa in nuvarande PIN-kod.
3 Knappa in ny PIN-kod.
4 Knappa in den nya PIN-koden igen för att bekräfta.

OBS

- PIN-koden består av fyra siffror, har du glömt bort PIN-koden kontakta din återförsäljare för Service.

Spel

Det finns flera spel för spännande underhållning i Digital-TV mottagaren.

Välj Spel med pilknapparna (◄/►) i huvudmenyn.

1 Välj ett spel med pilknapparna (▲/▼) i Spelmenyn och tryck på OK knappen.
2 Följ instruktionen på TV skärmen och använd pilknapparna (◄/►) (▲/▼), sifferknapparna (0\~9), och OK knappen till spelfunktionerna.

Inbyggd programkortsläsare

CAM-moduler och programkort tillhandahålls av Operatören. Behöver du CAM-modul kontakta din operator eller distributor.

Felsökning

Problem lösning
Display på frontpanelen lyser inte.Ingen strömförsörjning	Strömsladden är inte korrekt inkopplad.
Ingen bild Kontrollera att Digital-TV mottagaren ärpåslagen.Kontrollera anslutningar till TV-apparat.Kontrollera RF-kanal, Scart.RCA-video.
TV-bilden hackar och “fryser” Kontrollera	signalkvalitet/signalstyrkan i Info-menyn.Är insignalen låg kontrollera mottagarantennen.
Inget ljud kontrollera volymen på TV och	Digital-TVmottagaren.Kontrollera att MUTE funktionen inte är aktiverad-Kontrollera anslutning av ljudkabel.
Fjärrkontrollen fungerar inte Rikta fjärrkontrollen mot Digital-TV mottagaren.Kontrollera batterierna och byt om de ärurladdade.Kontrollera att det är fritt framför Digital-TVmottagaren.
Ingen eller kodad TV-tjänst. Kontrollera att programkortet är aktivt för valdtjänst.
Du har glömt PIN-koden. Läs kapitel 5	“Föräldralås” i Bruksanvisningen.

Specifikationer

Demodulator		QAM
Videoavkodare	MPEG-2 MPEG-4, AVC/H.264, HP@L4
	Datahastighet 15 Mbits/s
	Video Standard PAL
	Bildformat 4:3, 16:9
Programkortläsare		1 CAS Slot
RF-ingång	Signal IEC 1692-2, Hona/Hane kontakt
	VHF Low 50 ~ 173 MHz
	VHF High 174 ~ 470 MHz
	UHF 470 ~ 860 MHz
TV Scart (Option)		RGB, CVBS, Audio L/R, VCR retur.
VCR Scart (Option)		CVBS IN-UT, Audio L/R IN-UT, RGB Loop through
Digital Output(HD)		HDMI (TMDS main Video Output)
Digital Audio Output		Digital AC-3 Bitstream
		Output ( SPDIF Optical / Coaxial )
RS232C	Kontakt D-SUB 9 Type
	Hastighet 115,200 bps
Strömförsörjning	Type SMPS
	Inspänning Växelström	AC90 - 250V~, 50/60 Hz, MAX.18W
Frontpanel	med 5st knappar för direktval(UPP-NER, VÄNSTER-HÖGER, AV/PÅ)
Mått och Vikt	Mått BxDXH 260 mm x 180mm x 57mm
	Vikt	2 Kg

(Denna markering på produkten och i manualen anger att den inte bör sorteras tillsammans med annat hushållsavfall när dennes livstid är över.

Till förebyggande av skada på miljö och hälsa bör produkten hanteras separat för ändamålsenlig återvinning av dess beständsdelar.

Privatpersoner bör kontakta den återförsäljare som sålt produkten eller sin kommun för vidare information om vart och hur produkten kan återvinnas på ett miljösäkert sätt.

Näringsidkare bör kontakta leverantören samt verifiera angivna villkor i

köpekontraktet. Produkten bör inte hanteras tillsammans med annat kommersiellt avfall.

www.triax.se

09-2008-A
