UFO 170 - TV-antenne TRIAX - Gratis brugsanvisning og manual

Mærke	Triax
Model	UFO 170
Produkttype	Udendørs TV-antenne
Reference	109170
Frekvensbånd	FM: 87.5-108 MHz, DAB/VHF: 174-300 MHz, UHF: 470-694 MHz
VHF-forstærkning	28 dB
UHF-forstærkning	27 dB
Støjfaktor	3.0 dB
Lodret åbningsvinkel	90°
Vandret åbningsvinkel	360°
Maks. udgangsniveau VHF	107 dBµV
Maks. udgangsniveau UHF	104 dBµV
Forsyningsspænding	5-24 V DC
Strømforbrug	45 mA
Mål (L x B x H)	325 x 255 x 65 mm
Stik	F (hun)
Indhold i kassen	UFO 170-antenne, mastbeslag Ø 25-60 mm, monteringsbase, universelt beslag
Valgfrit tilbehør	Strømforsyning/strøminjektor IFP 522 (ref. 339522)
Vindbelastning	5,5 N

Ofte stillede spørgsmål - UFO 170 TRIAX

Hvordan monteres UFO 170-antennen?

Brug den medfølgende monteringsbase. Placer antennen, marker fastgørelseshullerne, og fastgør den med de medfølgende skruer. Sørg for, at UFO-skallet er helt klikket på beslaget. Juster møtrikken og kontramøtrikken for positionering.

Hvilken type koaksialkabel skal jeg bruge?

Vi anbefaler brug af koaksialkabler af type A eller afskærmede for bedre signalkvalitet.

Hvad gør jeg, hvis der ikke modtages noget signal?

Kontroller LED-indikatoren på antennen og på strømforsyningen/injektoren (valgfri). Hvis indikatoren ikke tænder på antennen, men tænder på injektoren, er der sandsynligvis en kortslutning i kablet. Inspicer og reparer kablet og stikkene. Kontroller, at kablet er korrekt tilsluttet.

Hvordan løser jeg interferens?

Interferens er ofte forårsaget af elektronisk udstyr (telefoner, computere, tablets). Fjern disse kilder fra antennen, eller installér antennen højere for at forbedre modtagelsen.

Hvad gør jeg ved pixelering eller manglende lyd?

Pixelering og manglende lyd skyldes ofte elektronisk støj. Fjern støjkilder, eller installér antennen højere.

Hvilken strømforsyning skal jeg bruge til UFO 170-antennen?

Antennen fungerer med en forsyningsspænding på 5 til 24 V DC. En valgfri strøminjektor (IFP 522, ref. 339522) kan bruges til at forsyne antennen via koaksialkablet.

Er antennen kompatibel med FM og DAB?

Ja, UFO 170-antennen dækker FM-bånd (87,5-108 MHz), DAB/VHF (174-300 MHz) og UHF (470-694 MHz), hvilket muliggør modtagelse af FM-radio, DAB/DAB+ og digitalt TV.

Hvordan retter jeg antennen ind?

Juster møtrikken og kontramøtrikken for at rette antennen vandret (360°) og lodret (90°). Placer den mod den nærmeste sender for optimalt signal.

Hvor finder jeg ekstra tilbehør?

Tilbehør som strømforsyning/injektor IFP 522 (ref. 339522) fås hos din forhandler eller producenten. Mastbeslaget, basen og det universelle beslag er inkluderet.

Hvad er LED-indikatorerne, og hvad betyder de?

Antennen og den valgfrie injektor er udstyret med LED-indikatorer. Hvis injektorens indikator tænder, men antennens ikke, så kontroller kablet. Hvis ingen indikatorer tænder, så kontroller strømforsyningen og forbindelserne.

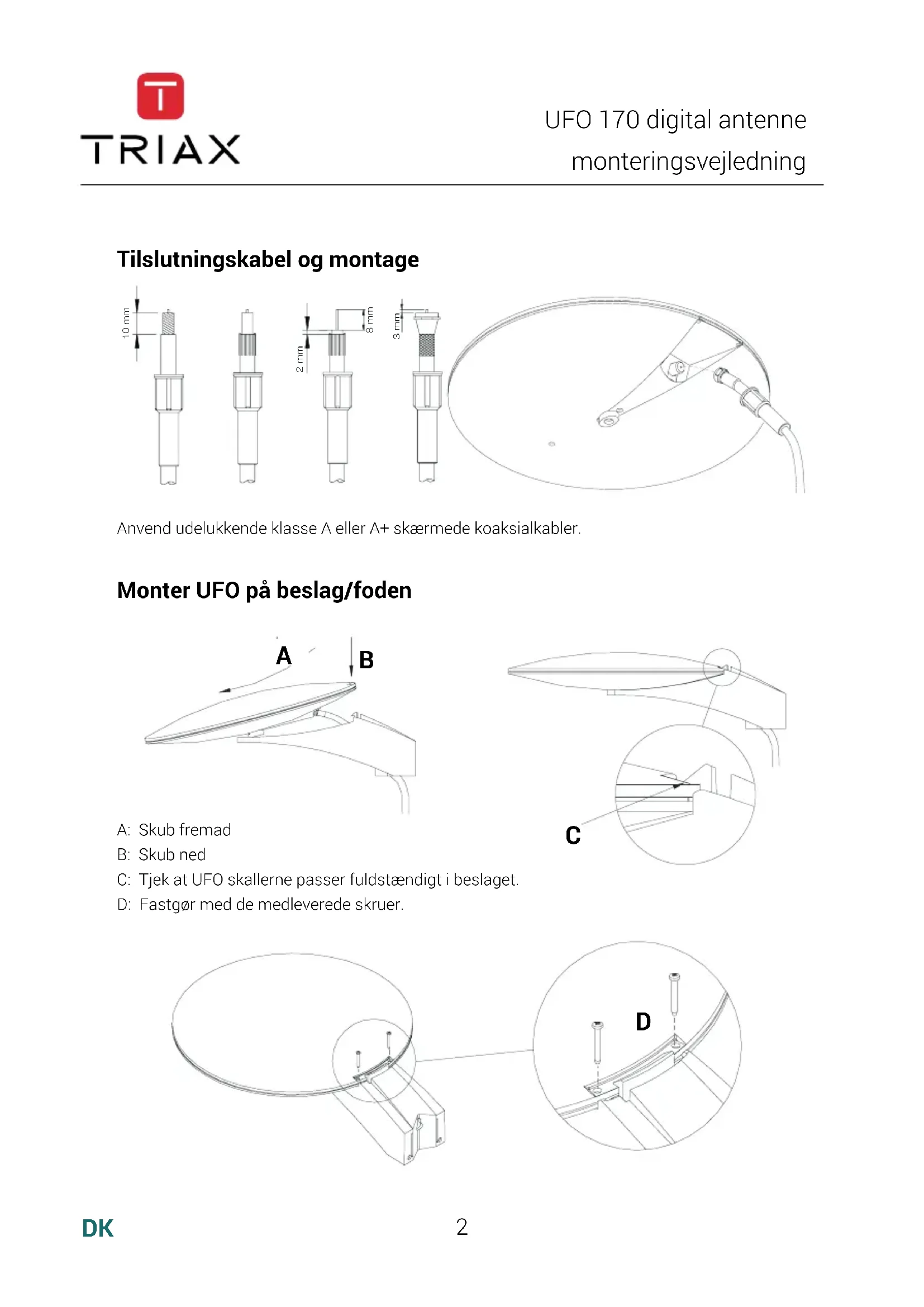

BRUGSANVISNING UFO 170 TRIAX

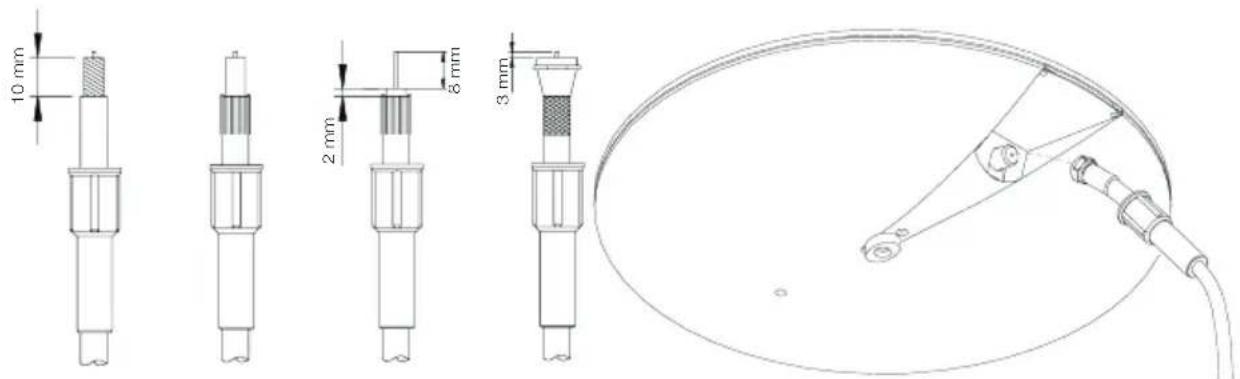

Tilslutningskabel og montage

Anvend udelukkende klasse A aller A+ skaermede koaksialkabler.

A: Skub fremad
B: Skubned
C: Tjek at UFO skallerne passer fuldstændigt i beslaget.

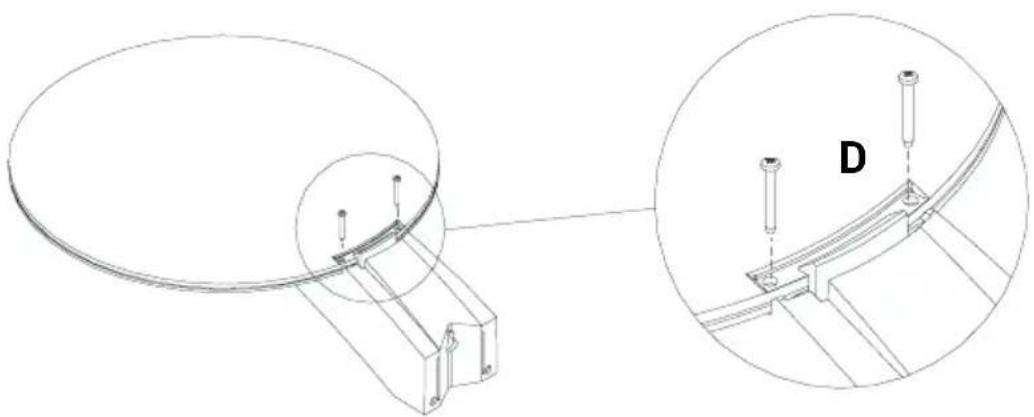

D: Fastgør med de medleverede skruer.

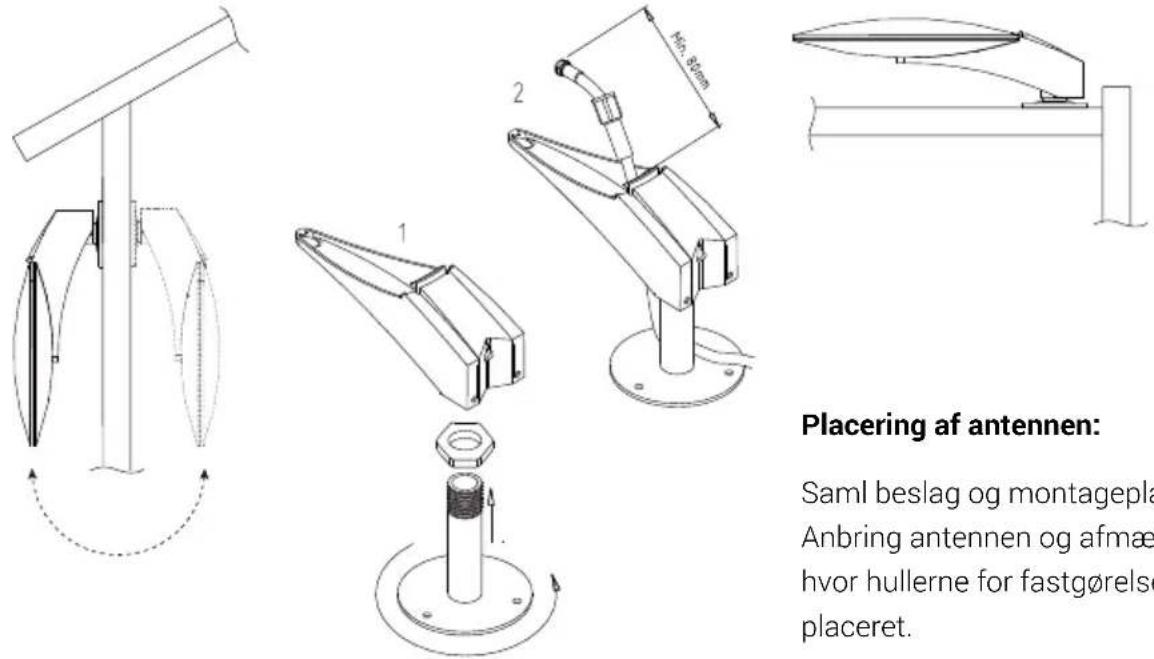

Montagemuligheder på vertikal eller horizontal overflade

Placering af antennen:

Saml beslag og montageplade. Anbring antennen og afmærk, hvor hullerne for fastgorelse er placeret.

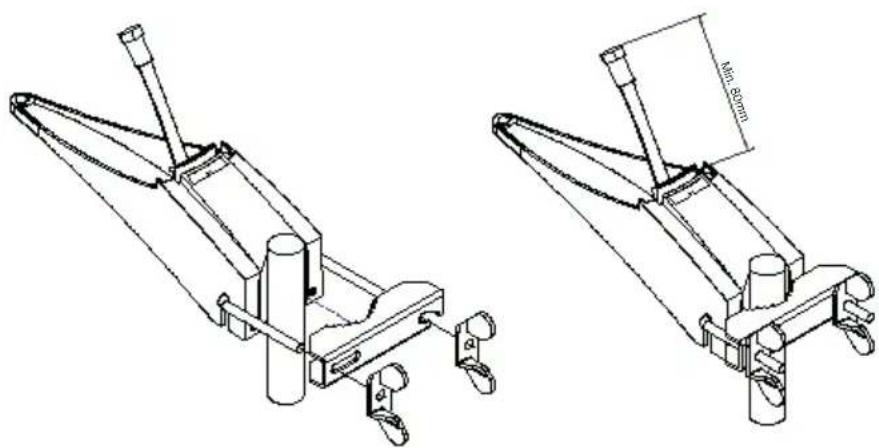

Montering på mast.

Placering af antennen:

Centermontagebeslag og montageplade. Anbring antennen og afmærk, hvor hullerne til fastgorelse er placeret.

Placeret antenna og fastgjort kontramogrik.

Fejlsøgning

Problem Mulig fejilkilde	Løsning
Svagt eller manglende signal	Dette skyldes ofte en kort-slutting aller manglende forbindelse i koaksialkabletller kabelkonnektorerne.Tjek LED på strømforsyning/strømindføringsfilter(tilbehør IFP 5xx).Tjek LED på UFO antennen.	Fjern tablet fra strømforsyningen/strømindføringsfiltret.Hvis LED lyser, er der en kort-slutting i kablet. Reparer eller udskift kablet.Hvis LED ikke lyser, skal strømforsyningen/strømindføringsfiltret udskiftes.Hvis LED lyser på strømforsyning/strømindføringsfilter men ikke på UFOen, er der muligvis en manglende forbindelse i kablet eller konnektorerne.Reparer eller udskift kabel og/eller konnektorer.
Interferens Interferens	skyldes ofte andet elektronisk udstyr- mobiltelefoner, computere, tablets uller transmittere, som anwendes tæt ved UFOen.	Forøg afstanden til mulige kildertil interferens.Forøg UFOens højde for atforbedre signalmodtagelsen.
Pixelering og manglende lyd	Pixelering og manglende lydskyldes ofte andet elektroniskudstyr - mobiltelefoner, computere, tablets uller transmittere, som anwendes tæt ved UFOen.	Forøg afstanden til mulige kildertil pixelering og manglende lyd.Forøg UFOens højde for atforbedre signalmodtagelsen.
Ekkobilleder;dobbelte billeder(kun analogt signal)	Ekkobilleder skyldes, at tv-sigmaletreflekteres fra bygninger, storeskibe osv.	Hvis positionenændres få meter,vil problemet ofteforsinde.

UFO 170 digital antennemonteringsvejledning

Tekniske data:

Type UFO 170 Digital

Varenr. 109170

Frekvensområde FM MHz 87.5-108

DAB/VHF MHz 174-300

UHF MHz 470-694

Kanaler FM/DAB/DAB+/5-12/21-48

Elementer stk. 1

Abningsvinkel ver./hor.deg.90/360

Vindbelastning N 5.5

Forstaerkning VHF/UHF dB 28/27

Stjtal dB 3.0

Maks. udgangsspaending VHF/UHF dBμV 107/104

Spending V 5-24

Strømforbrug mA 45
