MODE D'EMPLOI ELVOX 40425 Vimar

Manuel de programmation

PIXEL UP

40405 - 40425

Platine avec unité électronique Deux Fils Plus audio et audio/video, écran et clavier alphanumeric

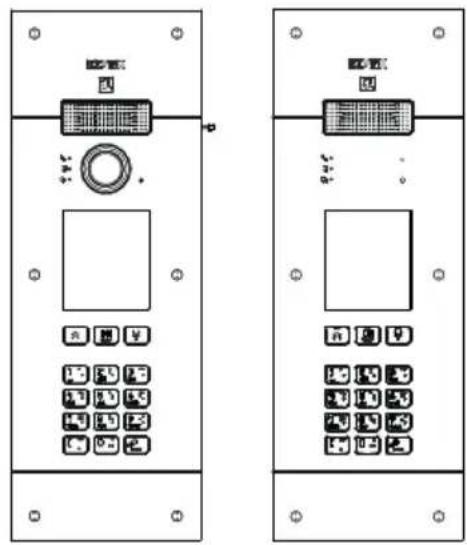

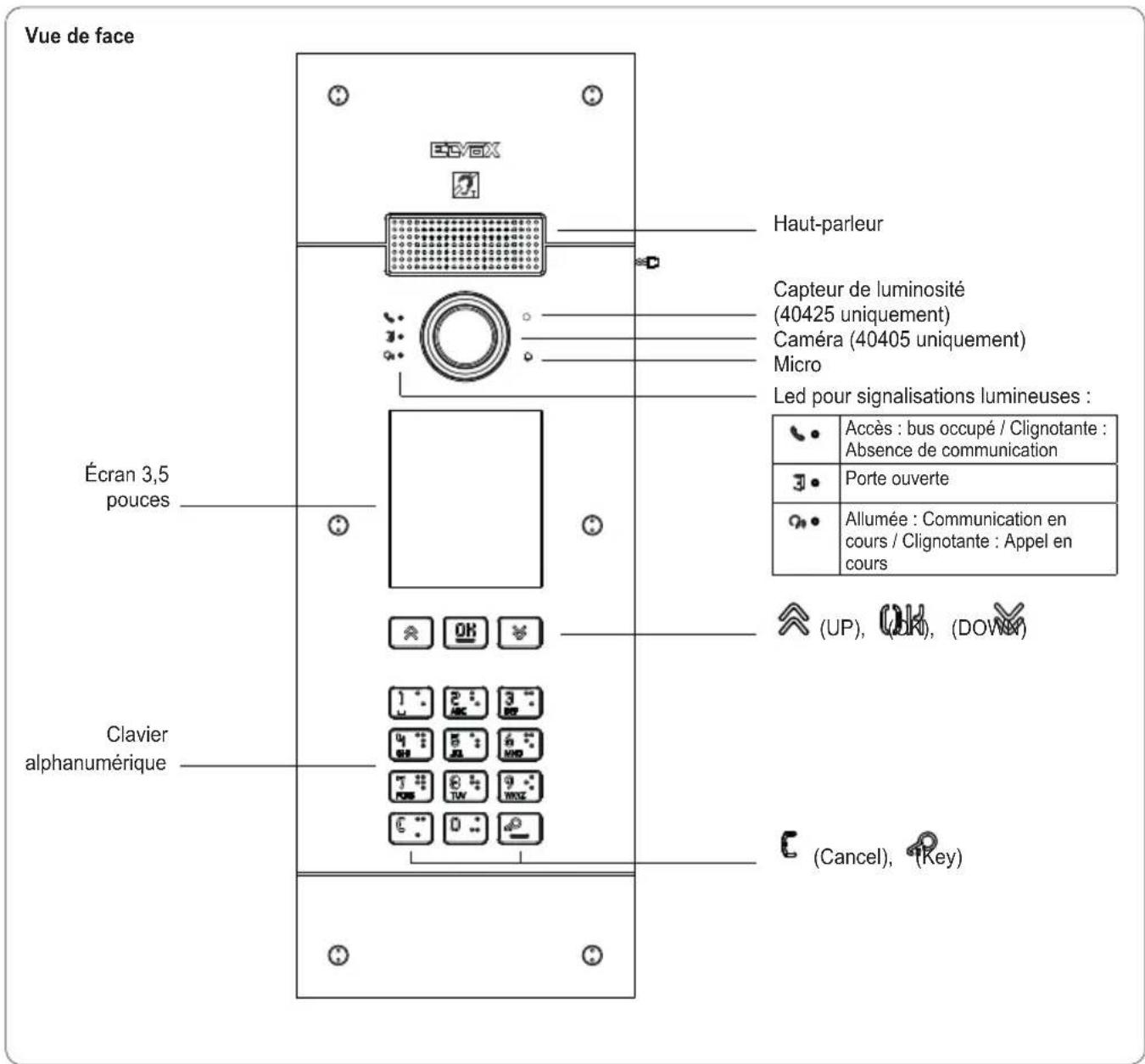

1. Platine portier-video avec unité électronique deux fils plus audio et audio/video, écran et clavier alphamétrique

Poste extérieur visiophonique, avec appel à partir du répertoire.

Le dispositif est équipé d'un écran et d'un clavier qui permettent d'effectuer des appels à partir du répertoire ou de saisir directement le numéro du poste intérieur à contacter.

L'identifiant d'un usager lorsque les rubriques sont nombreuses.

L'écran fournit également un suivi des phases de fonctionnement du poste extérieur - par exemple les indications d'« appels en cours » et les « conversations » - autres celui concernant les modules de contrôle des accès.

Le module écran dispose d'un menu d'installation permettant de gérer les paramètres de configuration de base du poste extérieur.

Le module clavier est équipé de deux relais configurables.

2. Description

Le module audio et audio/vidéo est doté :

• interface vers les prothèses auditives des malentendants;
• synthèse vocale, signalant l'état de l'appel;
• audio full-duplex avec élimination de l'effet Larsen;
• leds frontales signalant l'état de l'appareil!
• contrôle automatique du gain (AGC) pour stabiliser le niveau de sortie du speaker, indépendamment du type d'installation réalisée:
• AGC sur le niveau du micro servant à compenser la distance par rapport au poste extérieur en communication ou le ton de voix utilisé dans la communication
• suppression du bruit, fonction éliminant le bruit de fond présent à proximité du poste extérieur
• configuration automatique des adresses des postes intérieurs et extérieurs;
• fonction crépusculaire pour le réglage automatique de l'intensité de l'éclairage en fonction de la lumière ambience.
• fonction zoom & scan, qui permet d'agrandir et de faire défiler les zones cadrées par la caméra (40405 uniquement);
• commande de gâche électrique à connecter directement aux bornes S+ et S- ou aux contacts supportés par les relais du clavier : connexion pour un bouton supplémentaire local pour l'ouverture de la gâche ou pour un capteur de signalisation de « Porte ouverte » aux bornes CA+ et CA- (à configurer via SaveProg);
• entrée eventuelle pour une alimentation supplémentaire locale (avec alimentation 6923);

Le module audio 41002UP possède une entrée vidéo en option pour une caméra analogue.

Le module écran assure la fonction d'appel depuis le répertoire, depuis un nombre de poste intérieur et d'appel standard.

Le dispositif fournit le suivi visuel des phases de fonctionnement du poste extérieur - par exemple les indications d'« appel en cours » et de « conversation » - autres celui concernant les modules de contrôle des accès.

Le module écran dispose d'un menu d'installation permettant de gérer les paramètres de configuration de base du poste extérieur.

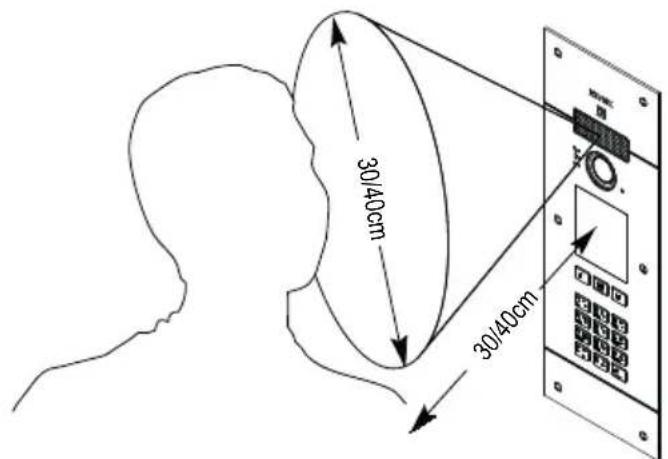

2.1 Fonction télécommande et synthèse vocale des commandes

Le dispositif permet aux malentendants d'écouter la conversation et les signalisations d'état de l'appel à travers une prothèse auditive spéciale.

Valider le fonctionnement de l'appareil acoustique en se reportant au mode d'emploi de ce dernier.

Il est possible de désactiver la synthèse vocale des commandes à partir de SaveProg.

2.2 Fonction zoom & scan (40405 uniquely)

La fonction permet d'agrandir et de faire défiler les zones cadrees par laamera, comme le montre la figure ci-après, avec les boutons d'un poste intérieur.

Consulter SaveProg pour les autres détails.

La modalité standard assure un fonctionnement optimal dans des conditions ambiantes typiques alors que la modalité portrait enhanced met en évidence l'aplomb si son visage est à l'ombre par rapport à un milieu fortement éclairé (à l'aube par exemple). Sélectionnable à travers SaveProg.

2.4 Fonction crépusculaire

Permet de valider la gestion automatique de l'intensité du rétro-éclairage de la plaque de rue en fonction de l'intensité de l'éclairage ambiant.

Sélectionnable à travers SaveProg.

3. Configuration

Possibilité de procéder à la configuration du module électronique directement à partir de l'écran ou à travers le logiciel de programmation « SaveProg »

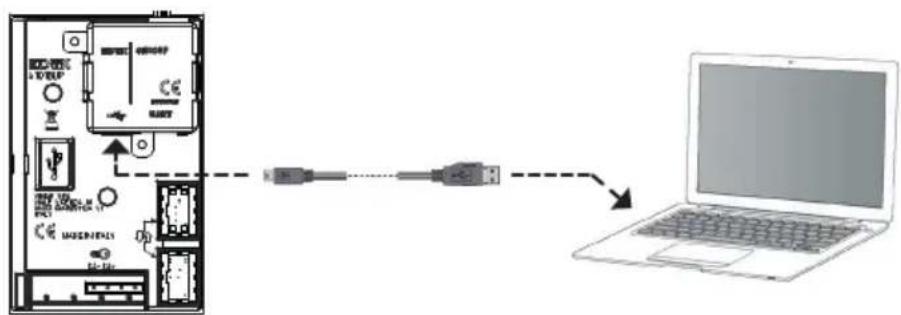

3.1 Configuration avancée (via PC)

La configuration avancée du module électronique se fait via PC à travers le logiciel de gestion du système Due Fili « SaveProg », disponible sur le site www.vimar.com et en raccordant le module électronique 41030UP au PC à travers un câble USB-MiniUSB.

3.2.1. Programmation du répertoire et des codes de contrôle des accès

Le répertoire (jusqu'à 8192 rubriques) et les codes de contrôle des accès (jusqu'à 2000 codes) peuvent être programmés à travers le logiciel de configuration via PC ou directement à partir du menu de configuration à l'écran.

3.2.1.1. Affichages en état de veille

Au premier allumage et sans avoir programmé aucun réseau, le dispositif se présente de la façon suivante :

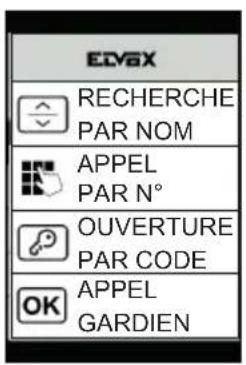

Page d'accueil

3.2.2. Définition des filtres du répertoire

Le logiciel de configuration sur ordinateur permet de valider une série de filtres permettant d'accéder à des sous-ensembles précis du répertoire.

Les filtres disponibles sont illustrés ci-après.

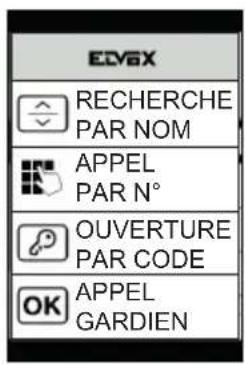

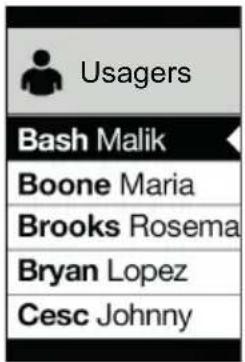

3.2.2.1. Pré-filtre initiales

Le filtre permet d'accéder à une section du répertoire identifié par les noms commençant par les lettres choisies.

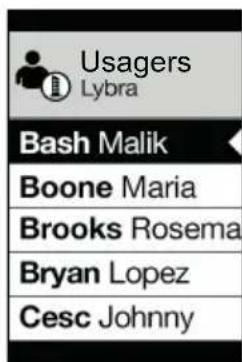

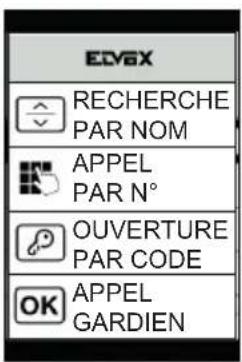

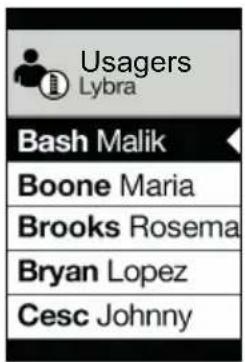

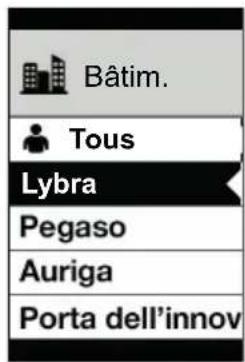

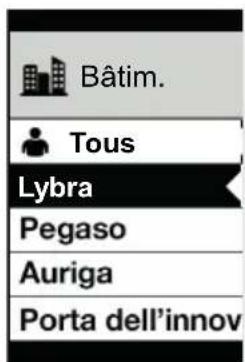

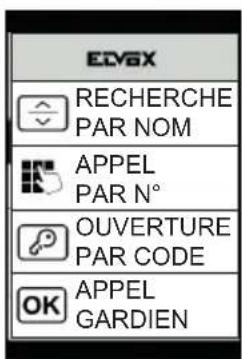

3.2.2.2. Filtre immeuble

Le filtre permit d'accéder au sous-ensemble des usagers associé à un immeuble.

Le filtré Immeuble peut être associé au pré-filtre des initiales.

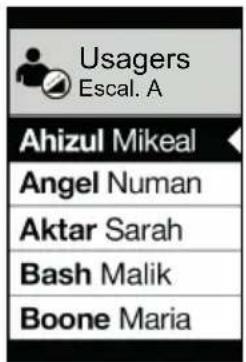

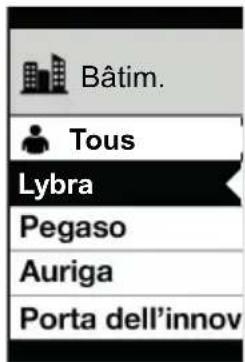

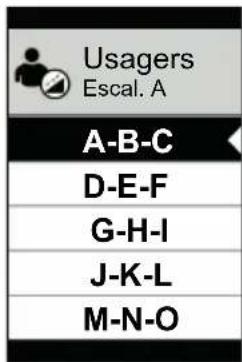

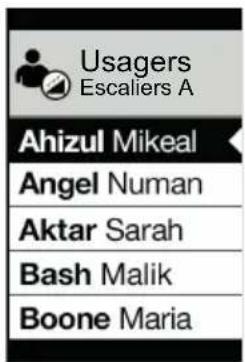

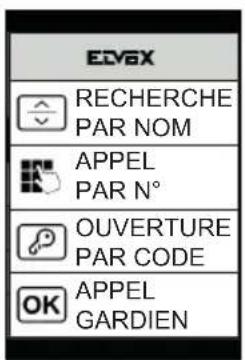

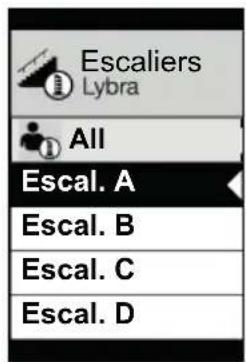

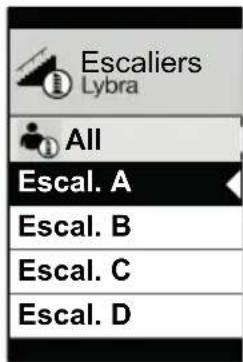

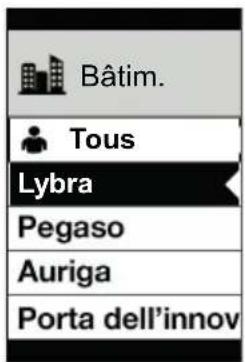

3.2.2.3. Filtre escalier

Le filtre Escalier permet d'accéder au sous-ensemble des usagers associés à un escalier ou à tous les usagers.

Il est possible de l'associer aux deux filtres précédents.

Le filtre Immeuble permet d'obtenir :

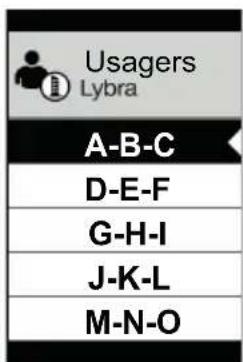

Avec les filtres Immeuble et Initiales :

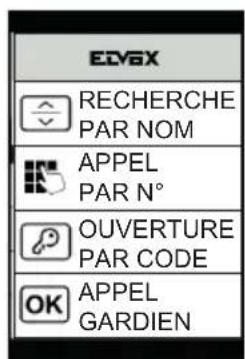

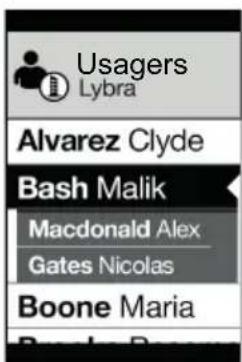

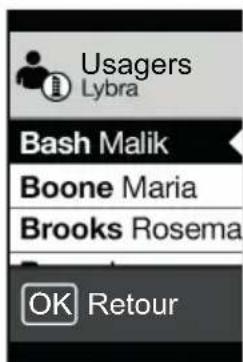

3.2.3. Informations supplémentaires

Les descriptions supplémentaires s'affichent sur une rubrique du répertoire lorsque l'usager s'arrête dessus plus de 3 secondes.

Dans l'ordre de priorité :

• le cas échéant, la ligne du champ Informations Usager s'affiche
• si le champ Informations Usager est vide mais l'information est présente dans le champ Nom Secondaire, c'est cette dernière qui s'affiche;
• si les champs Informations Usager et Nom Secondaire sont vides et un autre usager présente le même ID, le Nom de ce deuxième usager s'affiche;

3.3. Configuration via menu

L'écran permet également de configurer les paramètres de base du poste extérieur.

Deux menus sont disponibles :

1. Administrateur : la section administrateur permet de modifier l'interface du module écran;
2. installateur : permet, en plus de ce que peut faire l'administrateur, de modifier certains paramètres fonctionnels du poste extérieur.

Pour accéder aux menus, appuyer simultanément 5 secondes sur (UP) + DOWN) et saisir les mots de passage correspondants.

La longueur des mots de passe qui comprend la séquence des touches « (UP) » « (DOWN) » « (OK) » est fixe.

Les mots de passe d'origine sont les suivants :

Les mots de passe peuvent être modifiés à partir du logiciel de configuration via PC ou directement dans le menu de configuration à l'écran.

3.3.1.1. Structure menu

Niveau 0 Niveau 1	Niveau 2 Niveau 3 Niveau 4 Settings
Répertoire	Modifier	Sélection « Nom », pour défilament et recherche	ID id 2f
			Nom Saisie nom
			Informations Saisie	infos
			Infos complémentaires	Saisie_infos
			Visible OUI/NON
			Principal OUI/NON
			Remappage Code	remappage
	Saisir	ID id 2f
		Nom Saisie nom
		Informations Saisie	infos
		Infos complémentaires	Saisie_infos
		Visible OUI/NON
		Principal OUI/NON
		Remappage Code	remappage
	Supprimer	Sélection « Nom », pour défilament et recherche	Verifier/Supprimer
	Eff. Tout Valider Supprimer
Accès	Codes d'accès	Modifier	Sélection « Description», pour défilament et recherche	Sélectionner « Code » pour défilament	Modifier code
		Saisir	Sélection « Description», pour défilament et recherche	Saisir code
		Supprimer	Sélection « Description», pour défilament et recherche	Sélectionner « Code » pour défilament	Verifier/Supprimer
		Eff. Tout Valider Supprimer
	Activations	Modifier	Sélection « Description», pour défilament et recherche	Type Sélection type d'activation
				Dispositif Sélection du dispositif
				Description Saisie description
		Saisir	Type Sélection type d'activation
			Dispositif Sélection du dispositif
			Description Saisie description
		Supprimer	Sélection « Description», pour défilament et recherche	Verifier/Supprimer
		Eff. Tout Valider Supprimer
Écran	Langue				Italien, Anglais, Français, Allemand, Espagnol, Grec, Portugais, Russe, Suédois, Hollandais et Polonais (réglage d'usine : anglais)
	Menu	Police Normale/Grande (réglage d'usine : Grande)
		Navigation Direct, Navigable, Élargi
	LCD	Luminosite 1-5 (réglage d'usine : 5)
		Couleurs N/B, BLEU, VERT (par défau: BLEU)
		Veille ON/OFF (réglage d'usine : ON)
		Logo ON/OFF (réglage d'usine : ON)
Poste extérieur	Audio	Haut-parleur 5 niveaux
		Micro 2 niveaux
	Adressage	Postes Intérieurs	Page d'état
		Postes extérieurs	Page d'état
		Adressage manuel	ID 2f id 2f
			Type d'installation	Verticale/Horizontale
	Timing	Gâche 10 valeurs
		Conversation	10 valeurs
		Réponse 10 valeurs
		Auto-allumage	Auto-allumage	10 valeurs
			Désaktivité		Oui/Non
		F1	Destination		Sélection Destination
			T. Activation		10 valeurs
		F2	Destination		Sélection Destination
			T. Activation		10 valeurs
		Relais A clavier	Source		Sélection Source
			T. Activation		10 valeurs
		Relais B clavier	Source		Sélection Source
			T. Activation		10 valeurs
	Nombre chiffres appel	Naturel / jusqu'à	4 / jusqu'à 8
	Vidéo extérieure (40425 uniquement)	OUI/NON par défaut : NON
	Synthèse vocale				OUI/NON par défaut : NON

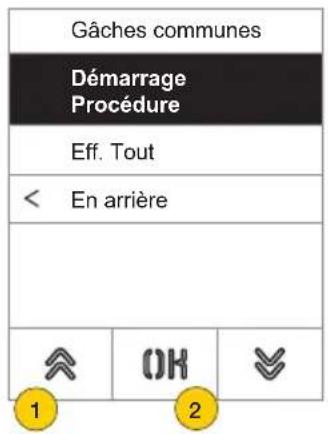

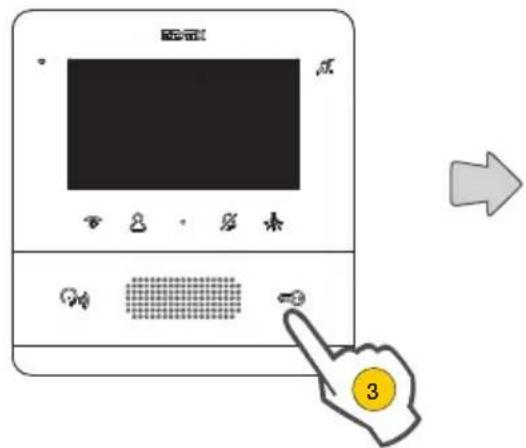

	Gâches communes				Démarrage Procédure / Eff. Tout
Infos					Type d'installation : Verticale/Horizontale ID poste extérieurAV FW Ver xxxxCLCD FW Ver xxxxKP FW Vers xxxx
Système	Réinitialisation paramètres	Verifier/Supprimer
	Réinitialisation P. ext.	Verifier/Supprimer
	Redémarrage P. ext.	Verifier/Supprimer
	Redémarrage installation	Verifier/Supprimer
	Réinitialisation mémoire extérieure	Verifier/Supprimer
Mot de passée	Administrateur	Saisie PWD (2 fois)
	Installateur	Saisie PWD (2 fois)

Les rubriques sont accompagnées de la valeur courante du paramètre définir.

3.3.1.2. Répertoire

Cette section permet d'agir sur le répertoire des utilisateurs mémorisés sur le poste extérieur.

Le mode administrateur permet uniquement de modifier certains champs d'un utilisateur, alors que l'installateur peut modifier tous les champs, ajouter un nouvel utilisateur, supprimer un utilisateur ou le répertoire complet.

Les champs programmables pour chaque utilisateur sont les suivants :

ID, - Nom; - Informations, - Informations complémentaires, Visible (indique si l'utilisateur doit être visible dans la recherche du répertoire) Principal (indique si l'utilisateur doit être considéré comme principal en cas de deux ID identiques) - Remappable (Code utilisé pour appeler l'utilisateur en cas de remappage activé)

3.3.1.3. Accès

Cette section permet de gérer les actionnements de l'installation et les codes qui lui sont associés.

Le mode administrateur permet uniquement d'agir sur les codes d'accès alors que l'installateur peut également gérer la section des actionnements.

Les champs des actionnements qui peuvent être modifiés/configurés sont les suivants :

• Type (indique le type d'actionnement)
• Dispositif (indique sur quel dispositif l'actionnement doit intervenir)
• Description (champ alphanumérique servant à identifier l'actionnement de façon univoque)

Pour ce qui concerne les codes d'accès, il est possible de :

• Modifier un code déjà créé et associé à une activation
• Saisir un nouveau code en l'associant à une activation
• Supprimer un code associé à une activation
• Supprimer tous les codes de toutes les activations

3.3.1.4. Écran

Cette section permet de configurer le fonctionnement de l'écran

Permet de choisir la langue de l'interface utilisateur.

• Langue : Italien, Anglais, Français, Allemand, Espagnol, Grec, Portugais, Russe, Suédois, Hollandais et Polonais

Menu

Permet de besoin :

Police : Normale/Grande

Modifie la dimension des caractères, utile pour faciliter la lecture.

Normale

Grande

• Navigation: Directe / Navigable / Élargie

Modifier le style de la page d'accueil affichée et le mode d'accès correspondant aux fonctions disponibles.

Navigable

Directe Élargie

Permet de définir les paramètres de fonctionnement de l'écran

Luminosité: 0-5 Niveau d'intensité. Si la température interne est élevée, la luminosité de l'écran diminue automatiquement. Couleurs : N/B, BLEU, VERT

Permet de choisir une combinaison de couleurs prédéfinies pour l'affichage du menu, en fonction des exigences de lecture.

N/B

BLEU

VERT

Veille: ON, OFF

Permet de désactiver le mode veille de l'écran, c'est-à-dire de diminuer le niveau d'intensité du LCD quand il n'est pas utilisé.

Permet de Valider/Désactiver l'affichage du logo télécharge.

Si ON est sélectionné, le logo enregistré s'affiche sur la page d'accueil après un temps d'inactivité de 30 secondes.

L'image du logo est programmée avec SaveProg. La saisir au format BMP, avec une dimension fixe correspondant à 320x320 pixels avec une profondeur couleur de 24 bits. L'image sera ensuite convertie en une palette de 256 couleurs.

Une aire de 120x320 pixels est réservée dans la partie basse pour contenir un message de bienvenue à personnaliser avec

SaveProg et pouvant contenir au maximum 30 caractères. Si aucun message n'est inséré, l'écran affichera par défaut le message « Appuyer pour continuer »

Après que le logo se sera affiché, appuyer sur une touche au besoin pour retourner à la page d'accueil. Cette action n'a aucune conséquence si ce n'est qu'elle cache le logo et reconduit à la page d'accueil configurée. Après être retourné sur la page d'accueil, il sera possible d'exécuter la fonction souhaitée.

3.3.1.5. Poste extérieur

Cette section permet de configurer les paramètres de base du module audio/vidéo du poste extérieur.

Permet de définir les niveaux de fonctionnement du haut-parleur et du microphone.

Haut-parleur - Microphone.

Adresseage

Permet de lancer les procédures d'adressage des postes extérieurs et des postes intérieurs.

Postes Intérieurs

Lance la procédure d'attribution des adresses des postes intérieurs.

• Micro HP

Lance la procédure d'attribution des adresses des postes extérieurs (non secondaires).

• Adressage manuel

Possibilité de modifier l'ID du poste extérieur et le type d'installation au segment auquel il est connecté.

Permet de choisir les temps de:

Gache

Durée commande gâche

Conversation

Durée maximale de la conversation

• Réponse

Temps à disposition pour répondre à un appel à la fin des cycles de sonnerie.

• Auto-allumage

Il est possible de sélectionner la durée maximale du temps d'auto-allumage.

Si la platine est configurée pour l'installation horizontale ou comme maître d'une installation verticale, un paramètre supplémentaire permet de valider/désactiver la fonction auto-allumage cyclique.

F1. F2

Possibilité de désirir les temps d'activation de la commande et sa destination en choisissant parmi les modules de la platine locale.

Relais A clavier, Relais B clavier

Possibilité de choisir la durée de l'activation et sa source considérée comme ID d'un relais.

La source peut prendre les valeurs de 1 à 16 pour une installation verticale ou de 1 à 6000 pour une installation élargie. La valeur zéro désactive la fonction tandis que pour configurer comme source la commande gâche de la platine locale, il faut appuyer sur la touche clé de l'art. 41019UP au moment de la saisie.

Le paramètre « Retard à l'activation » peut être configuré uniquement à travers SaveProg.

Le relais A pour la source a la « Gache » comme défaut.

Le relais B pour la source a la « Aux1 » comme défaut.

Nombre de chiffres de l'appel

Permet de désigner la modalité et éventuellement le nombre de chiffres maximum permettant d'appeler un poste intérieur.

• Naturel : jusqu'à 3 chiffres pour une installation verticale, jusqu'à 5 chiffres pour une installation horizontale, remappage non actif.
• 4 chiffres : jusqu'à 4 chiffres, remappage activé.
• 8 chiffres : jusqu'à 8 chiffres, remappage activé.

Vidéo extérieur (40425 uniquement)

Permet d'activer l'entrée vidéo en option pour une caméra analogue. Il sera ainsi possible d'effectuer des appels audio/vidéo.

Synthèse vocale

Cette option permet de valider/désactiver la synthèse vocale sur le poste extérieur.

Gaches communes

Sur un poste extérieur, le paramètre permet de configurer l'ouverture de la gâche en commun avec un ou plusieurs postes extérieurs.

Remarque : La fonction est disponible à partir de la version firmware 1.35 pour la platine 40405 ou 1.23 pour la platine 40425 (y compris après la mise à jour) ; avec l'écran (41018) version firmware 1.63 ou suivantes.

Configuration de gâches communes

Opération préliminaire

À partir du poste extérieur avec lequel partager l'ouverture de la gâche, effectuer un appel vers un poste intérieur installé sur le même bus et sur lequel se trouve le poste extérieur concerné par la programmation.

Appuyer sur le pouvoir gâche du poste intérieur (la commande d'activation gâche sera envoyée à la platine qui effectue l'appel et le système enregistrera la platine à partager).

1. Sélectionner « Lancer procédure »
2. Appuyer pour confirmer.
3. Appuyer sur la touche gauche du poste intérieur préalablement appelé.

Configuration en cours (max 3 minutes)

Configuration effectuée avec succès

Erreurs de configuration eventuelles

Remarques:

• Il est possible de répéter la procédure d'association de la gâche au poste extérieur préalablement décrite pour un maximum de 8 postes extérieurs. Au-delà de cette valeur, la tentative d'une nouvelle association échoue et l'écran quitte la procédure de configuration. Il reste possible de supprimer les programmations en suivant les indications ci-après.
• La procédure s'applique à tous les postes intérieurs et non seulement à celui qui est utilisé dans la définition de l'association, et elle comprend également des eventuels standards de conciergerie (pour un total de 204 dispositifs). Si la platine est installée sur le Bus horizontal, la procédure s'appliquera à tous les postes intérieurs de la fenêtre (premier ID - dernier ID) gérés par la platine.
• Le poste extérieur ne quitte pas la configuration et ne résultat pas occupé si entre temps le bus est engagé dans une communication, même si celle-ci est prioritaire pour ce poste extérieur ; la led rouge signale que le bus n'est pas disponible et la configuration continue.

Suppression des configurations de gâches communes

1. Sélectionner « Eff. Tout » pour supprimer le tableau des gâches communes du poste extérieur.
2. Appuyer pour confirmer.

3.3.1.6. Infos

Cette section fournit les informations des versions des dispositifs installés sur le poste extérieur.

Av fw ver = version du module audio vidéo

Icd fw ver = version du module écran

Kp. fw ver = version du clavier

3.3.1.7. Système

La section permet de rétablir les paramètres d'usine des différents dispositifs ou de redémarrer le poste extérieur.

• Réinitialisation Paramètres : OK/Supprimer

Rétablit les valeurs d'usine du module écran après la confirmation.

Les valeurs rétablies sont : Langue, Couleur, Page d'Accueil, Police, Luminosité, Veille et les Mots de passe Administrateur/ Installateur.

• Réinitialisation Poste Extérieur: OK/Supprimer

Rétablit les valeurs d'usine du poste extérieur après la confirmation.

• Redémarrage Poste Extérieur: OK/Supprimer

Redémarrage poste extérieur.

• Redémarrage installation: OK/Supprimer

Redémarrez le système Due Fili complet.

Après le redémarrage, l'écran affiche la page décrite au paragraphe 3.5.6.

• Réinitialisation mémoire extérieure : OK/Supprimer

La réinitialisation mémoire extérieure confirmée efface les noms éventuellement présents dans le répertoire, les codes d'accès, le remappage des boutons, les activations, les tags d'accès et le logo.

3.3.1.8. MOT de PASSE

Cet écran permet d'éditer des paramètres. Pour valider la modification du mot de passe, saisir le nouveau mot de passe 2 fois de suite.

3.3.2. Menu administrator

La structure du menu est indiquée ci-après :

Niveau 0 Niveau	1 Niveau 2 Niveau	3 Niveau 4 Settings
Répertoire	Modification du répertoire	Sélection « Nom », pour défillement et recherche	Nom Saisie nom
			Informations Saisie_infos
			Infos complè-mentaires	Saisie_infos
			Visible OUI/NON
Accès Codes d'accès	Modifier	Sélection « Description », pour défillement et recherche	Sélectionner « Code » pour défillement	Modifier code
	Saisir	Sélection « Description », pour défillement et recherche	Saisir code
	Supprimer	Sélection « Description », pour défillement et recherche	Sélectionner « Code » pour défillement	Verifier/Supprimer
	Eff. Tout Valider/Supprimer
Écran	Langue				Italien, Anglais, Français, Allemand, Espagnol, Grec, Portugais, Russie, Suédois, Hollandais et Polonais (réglage d'usine : anglais)
	Menu	Police			Normale/Grande (réglage d'usine : Grande)
		Navigation Direct	Navigable, Élargi
	LCD	Luminosite 1-5	(réglage d'usine : 5)
		Couleurs			N/B, BLEU, VERT (par défaut : BLEU)
		Veille	ON/OFF (réglage d'usine : ON)
		Logo			ON/OFF (réglage d'usine : ON)
Poste extérieur	Synthèse vocale				OUI/NON par défaut : NON
Mot de passage	Administrateur				Saisie PWD (2 fois)

Pour la description des champs du menu, consulter le menu Installateur.

3.4 Messages de notification

Le dispositif affiche une série de messages de notification dont les significations sont résumées dans le tableau ci-après.

Notification Action demandée
Chargement... Attendre que la phase de démarrage soit terminée
Communication Timeout Vérifier les connexions du module et redémarrer l'unité électronique.
Registration Error Vérifier les connexions du module et redémarrer l'unité électronique.
UPGRADE THE MODULES Mettre à jour le module écran et le module audio video à la dernière version logicielle, à télécharger sur le site Vimar, en même temps que SaveProg.
Comm. Error Si le problème persiste, contacter le service clientèle.
UPGRADE TO FONTS v.1 Mettre à jour les polices de l'écran via SaveProg à la version 1 en utilisant une version de SaveProg supérieur à 3.1.1.12".
CHECK THE CONNECTIONS Contrôler la connexion au module électronique et remettre le dispositif en marche.
INCORRECT INSTALLATION Installation incorrecte. Vérifier les consignes sur la notice d'instructions.

Par exemple, la page suivante se présente au démarriage du dispositif et demande d'attendre que la phase de démarriage soit terminée.

Demarrage

4. Mise à jour

Procéder à la mise à jour des dispositifs en se connectant au port USB.

Permettre à jour le module AV, brancher le cable USB comme le montre la figure du chapitre 3.1 et lancer la mise à jour. - Permettre à jour le module écran, le débrancher des autres modules et brancher le PC sur son connecteur USB.

Il faudra lancer la mise à jour dans les 30 secondes qui suivent, après quoi, l'écran quittera automatiquement la phase de mise à jour. Durant la mise à jour, la led en bas à droite reste allumée et l'écran n'affiche rien.

Permettre à jour le clavier, brancher le cable USB comme le montre la figure au chapitre 3.1 et selectionner le clavier a partir de la liste des dispositifs disponibles dans le logiciel de mise a jour.

Procéder à la mise à jour en s'assurant que l'ordinateur est sous tension.
