C.A 1310 - Sonomètres CHAUVIN ARNOUX - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Sonomètre portable, mesure de niveau sonore, plage de mesure : 30 à 130 dB, précision : ±1.5 dB, fréquence de mesure : 31.5 Hz à 8 kHz
Utilisation	Idéal pour la mesure du bruit dans des environnements industriels, de construction, ou pour des études acoustiques
Maintenance et réparation	Vérifier régulièrement l'étalonnage, nettoyer l'appareil avec un chiffon doux, remplacer les piles si nécessaire
Sécurité	Utiliser dans les limites de la plage de mesure, éviter l'exposition à des conditions extrêmes (humidité, chaleur)
Informations générales	Appareil conforme aux normes CE, livré avec un manuel d'utilisation, garantie de 2 ans

FOIRE AUX QUESTIONS - C.A 1310 CHAUVIN ARNOUX

Comment calibrer le sonomètre CHAUVIN ARNOUX C.A 1310 ?

Pour calibrer le sonomètre C.A 1310, utilisez un calibrateur acoustique conforme. Placez le microphone du sonomètre dans l'ouverture du calibrateur, puis ajustez le niveau de sortie du sonomètre jusqu'à ce qu'il corresponde à la valeur indiquée par le calibrateur.

Que faire si l'écran de mon sonomètre reste noir ?

Vérifiez d'abord si les piles sont correctement insérées et si elles sont chargées. Si le problème persiste, essayez de réinitialiser l'appareil en retirant les piles pendant quelques minutes avant de les remettre.

Comment changer les unités de mesure sur le C.A 1310 ?

Pour changer les unités de mesure, accédez au menu des réglages en appuyant sur le bouton 'Menu', puis sélectionnez 'Unités'. Vous pouvez choisir entre dBa, dB ou dB(C) selon vos besoins.

Pourquoi mes mesures de bruit semblent incohérentes ?

Vérifiez que le microphone n'est pas obstrué et que l'appareil est correctement positionné. De plus, assurez-vous que les réglages de l'appareil sont adaptés à l'environnement de mesure (par exemple, le mode de pondération A ou C).

Le sonomètre ne s'allume pas, que faire ?

Vérifiez d'abord l'état des piles. Si elles sont déchargées, remplacez-les par des piles neuves. Si le sonomètre ne s'allume toujours pas, il peut nécessiter une réparation.

Comment sauvegarder mes mesures sur le CHAUVIN ARNOUX C.A 1310 ?

Pour sauvegarder vos mesures, appuyez sur le bouton 'Enregistrer' pendant que vous visualisez la mesure souhaitée. Les données seront stockées dans la mémoire de l'appareil et pourront être consultées ultérieurement dans le menu 'Données sauvegardées'.

Quelle est la durée de vie des piles du sonomètre C.A 1310 ?

La durée de vie des piles dépend de l'utilisation, mais en moyenne, les piles durent environ 40 heures d'utilisation continue. Pensez à les remplacer dès que l'indicateur de batterie faible s'affiche.

Comment nettoyer le microphone du sonomètre ?

Utilisez un chiffon doux et sec pour nettoyer le microphone. Évitez d'utiliser des produits chimiques ou de l'eau directement sur l'appareil. Assurez-vous que le microphone est complètement sec avant de l'utiliser à nouveau.

MODE D'EMPLOI C.A 1310 CHAUVIN ARNOUX

FR - Notice de fonctionnement

GB - User's manual

Vous venez d'acquérir un Sonomètre C.A 1310 et nous vous remercions de votre confiance.

Pour obtenir le meilleur service de votre appareil :

■ lisez attentivement cette notice de fonctionnement,
■ respectez les précautions d'emploi.

ATTENTION, risque de DANGER ! L'opérateur doit consulter la présente notice à chaque fois que ce symbole de danger est rencontré.

ATTENTION, risque de choc électrique. La tension appliquée sur les pièces marquées de ce symbole peut être dangereuse.

Appareil protégé par une isolation double. Information ou astuce utile.

Pile.

Le marquage CE indique la conformité aux directives européennes DBT et CEM.

La poubelle barrée signifie que, dans l'Union Européenne, le produit fait l'objet d'une collecte sélective conformément à la directive DEEE 2002/96/EC.

TABLE DES MATIÈRES

1. PRÉSENTATION....3
2. PRÉCAUTIONS D'EMPLOI......4

2.1. Précautions d'emploi du sonomètre .. 4
2.2. Remarque sur les conditions de mesure .4

1. DESCRIPTION DE L'APPAREIL....5

3.1. Sonomètre ....5
3.2. L'afficheur ....7

1. FONCTIONNEMENT DE L'APPAREIL....8

4.1. Choix de la pondération fréquentielle 8
4.2. Choix du temps de réponse .....8
4.3. Enregistrement des données .....8
4.4. Réglage de l'intervalle d'enregistrement .9
4.5. Effacement des données stockées ....9
4.6. Configuration du Leq et du temps d'intégration ....9
4.7. Réglage de la date et de l'heure .....10
4.8. Procédure de calibration .....11

1. ALIMENTATION......12
2. CARACTÉRISTIQUES TECHNIQUES ....13
3. MAINTENANCE....14
4. POUR COMMANDER....14
5. LE LOGICIEL SL-SOFTWARE....15

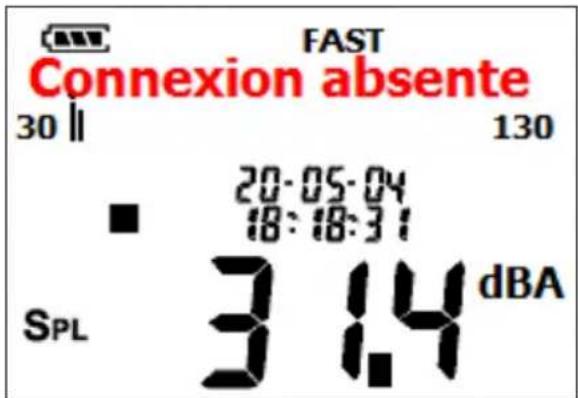

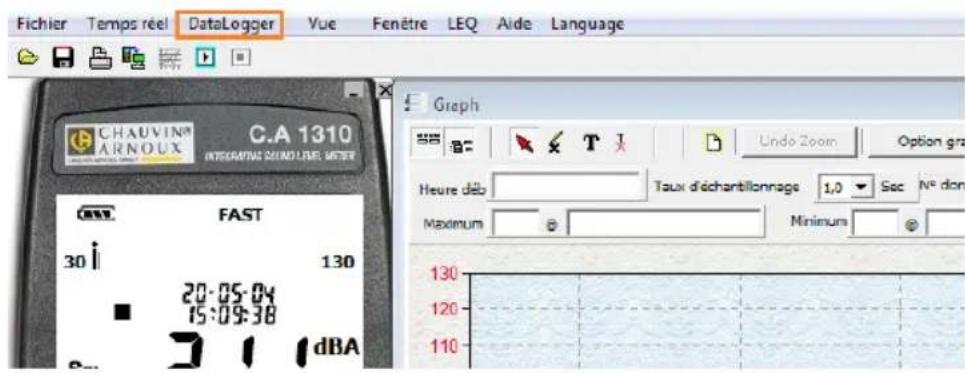

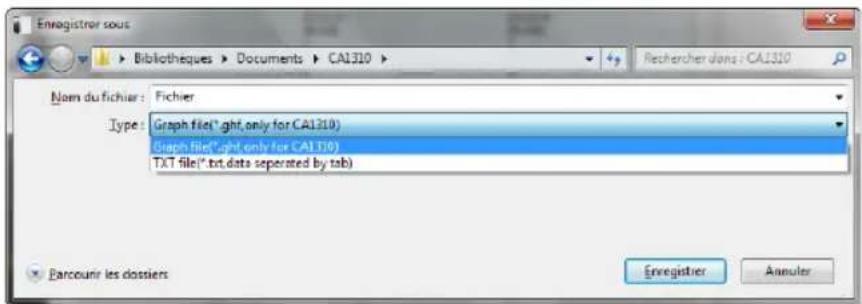

9.1. Démarrage rapide ....15
9.2. Menu principal .....16

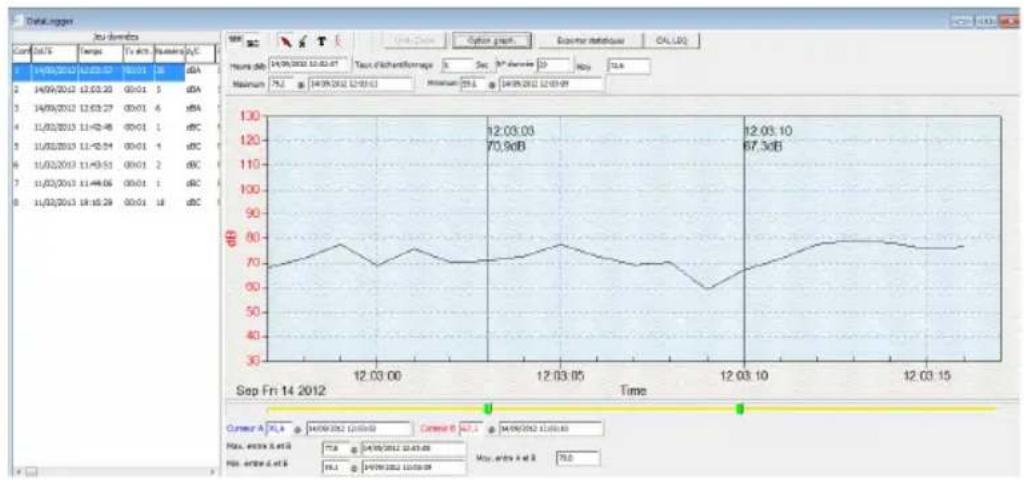

9.3. Fenêtre Data Logger......17

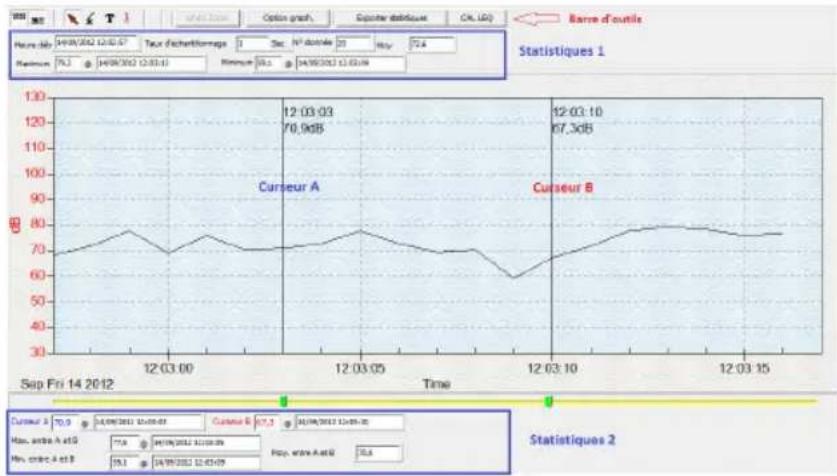

9.4. Graphique .....18

1. PRÉSENTATION

Conforme aux normes IEC 61672-1 classe 2 et ANSI S1.4 type 2, le C.A 1310 est un sonomètre intégrateur conçu pour évaluer les ambiances ou nuisances sonores.

Les applications professionnelles et domestiques sont multiples : mesurer les niveaux sonores dans les usines, écoles, bureaux, aéroports, studios, auditoriums...

Le C.A 1310 est un appareil portable compact, utilisable dans une seule main et peut être monté sur un trépied pour des mesures de longue durée.

Le C.A 1310 permet de mesurer des niveaux sonores de 30 à 130 dB et de les enregistrer (capacité mémoire de 64 000 valeurs). Le niveau continu équivalent pourra être utilisé dans le cadre de niveaux acoustiques fluctuants sur des périodes allant de 10 secondes à 24 heures. Il utilise une interface USB pour permettre une communication avec un PC.

Il est doté de 2 courbes de pondération de mesure A et C prenant en compte la sensibilité de l'oreille humaine en fonction de la fréquence du son. La courbe A est la courbe d'usage générale en ambiance industrielle et la courbe C est la plus adaptée en présence de sons de basses fréquences.

2. PRÉCAUTIONS D'EMPLOI

2.1. PRÉCAUTIONS D'EMPLOI DU SONOMÈTRE

Il est recommandé de lire ces instructions avant toute utilisation de l'appareil.

■ Le sonomètre est un instrument de mesure qui doit être protégé des chocs et des vibrations importantes
Le microphone en particulier doit être protégé de l'exposition à l'eau et à la poussière et ne doit pas être stocké dans des milieux humides et / ou trop chauds
■ Il est conseillé de ne pas nettoyer le microphone

2.2. REMARQUE SUR LES CONDITIONS DE MESURE

1. Si la différence de niveau entre l'absence et la présence du son à mesurer est de 10 dB ou plus, l'influence du bruit de fond sur la mesure peut être considérée comme négligeable. Si la différence est inférieure à ce niveau, une correction de compensation (voir tableau ci-dessous) doit être appliquée à la mesure effectuée pour prendre en compte le bruit de fond :

Différences de niveau (dB)	4 5 6	7 8 9 10
Valeur de compensation en (dB)	-2.2 -1.7	-1.3 -1	-0.8	-0.7 0

1. Le microphone doit être placé loin de toute surface réfléchissant le son tel que les murs ou le sol, afin de minimiser les erreurs dues à d'éventuelles réflexions parasites. Lors de la mesure, tenir le sonomètre à bout de bras, afin d'éviter les réflexions dues à votre propre corps et aussi pour permettre la propagation libre du son dans toutes les directions.
2. Prendre les dispositions nécessaires pour qu'aucun obstacle ne se trouve entre le point de mesure et la source du bruit.
3. Ne pas tenir compte des niveaux de mesures trop faibles (son non significatif) ou au contraire des niveaux de mesures trop haut (surcharge).
4. Du vent soufflant sur le microphone produirait un bruit extérieur supplémentaire. Si l'appareil est utilisé en présence de vent, il est préférable de monter la boule anti-vent sur le microphone pour ne pas capter de signaux indésirables.

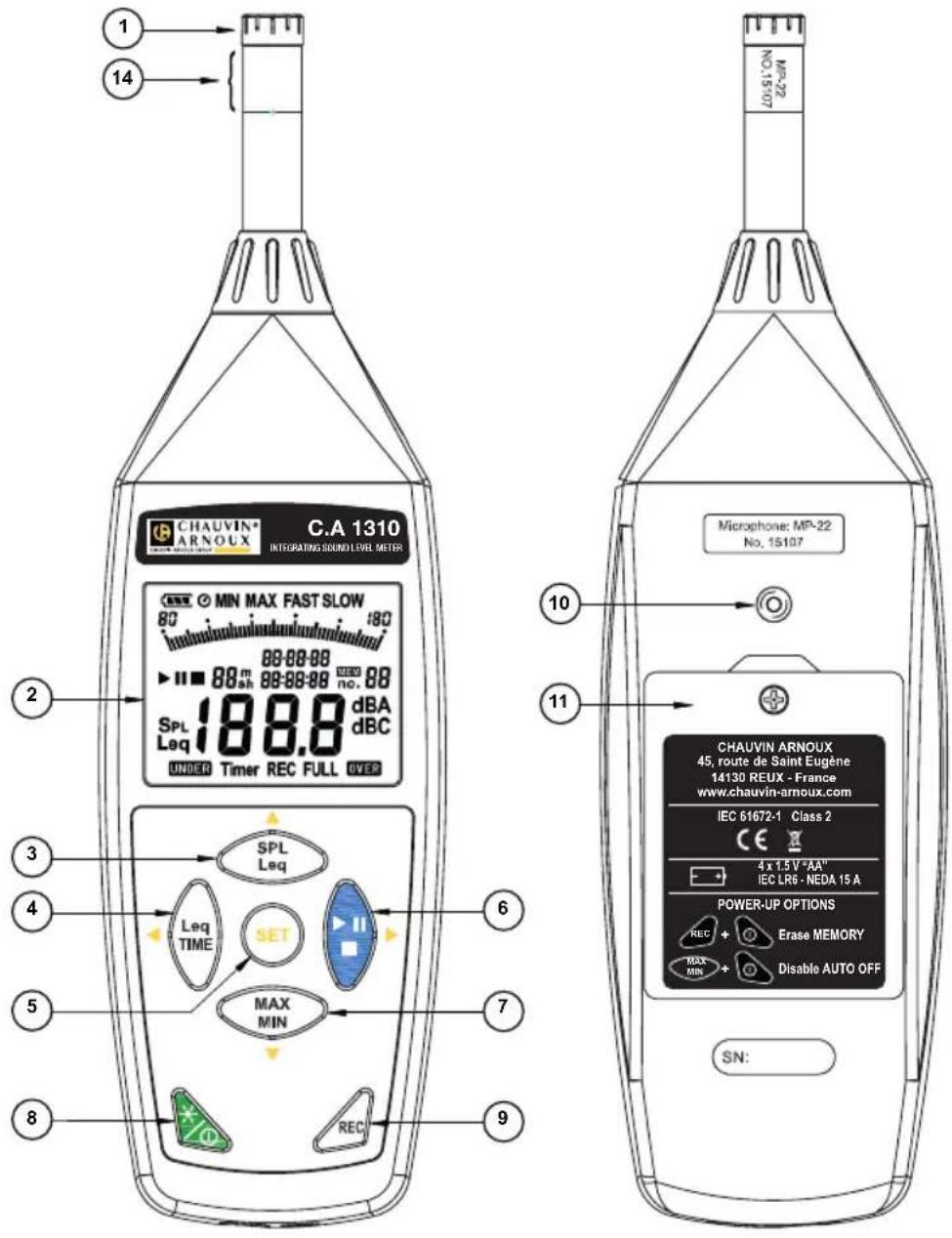

3. DESCRIPTION DE L'APPAREIL

3.1. SONOMÈTRE

① Microphone : Microphone 1/2" à électret.
② Affichage : Ecran à cristaux liquides
③ Touche de sélection Leq/SPL : Passage entre les modes SPL (Sound Pressure Level / Niveau de pression sonore) et Leq (niveau continu équivalent) par un appui long > 2 secondes.
④ Touches LeqTime : Réglage du temps d'intégration associée à la mesure du Leq.
⑤ Touche SET : En mode réglage, permet de définir les pondérations fréquentielle et temporelle, la calibration à 94 dB, la durée de l'intervalle d'enregistrement, ainsi que la date et l'heure.
⑥ Touche Marche / Pause / Arrêt : Permet le lancement de l'acquisition du niveau continu équivalent, la pause ou l'arrêt de cette mesure.
⑦ Touche de sélection MAX/MIN : Appuyez sur MAX MIN pour activer le mode de recherche maximal et minimal.

Un appui sur la touche MAX MIN affiche le symbole "MAX" et la valeur maximale à l'écran. Un second appui sur cette touche affiche le symbole "MIN" et la valeur minimale.

Un nouvel appui sur la touche MAX MIN fait clignoter les deux indicateurs MAX et MIN. L'appareil est alors en mode d'acquisition des valeurs maximale et minimale. La valeur affichée à l'écran est la mesure en cours.

Pour quitter ce mode, appuyez sur la touche MAX MIN et maintenez-la enfoncée jusqu'à ce que le symbole "MAX MIN" disparaisse.

⑧ Touche marche/arrêt : Appuyez sur la touche pour allumer l'unité. Pour l'éteindre appuyez sur

la touche et maintenez-la 3 secondes enfoncée jusqu'à ce que "OFF" s'affiche à l'écran. Appuyez sur cette touche pour activer le rétroéclairage et faciliter ainsi la lecture dans un environnement sombre. Appuyez de nouveau pour le désactiver. Le rétroéclairage se désactive automatiquement au bout de 30 secondes.

Arrêt automatique : Pour économiser les piles, l'appareil est en mode d'extinction automatique lors du premier démarrage. Il s'arrêtera alors de lui-même au bout de 30 minutes si aucune touche n'a été utilisée. Le mode d'extinction automatique se désactive dans les deux situations suivantes :

(1) Lorsque l'appareil est connecté à un PC.
(2) Lorsqu'une fonction d'enregistrement est en cours.

■ Désactivation de l'extinction automatique.

Appuyez sur la touche MAX MIN et maintenez-la enfoncée, puis allumez l'appareil. Maintenez la touche

MAX MIN enfoncée, jusqu'à ce que l'appareil entre en fonction. Vérifiez que le symbole d'arrêt automatique

disparaît de l'écran.

Remarque : Lors du démarrage, l'espace disponible en mémoire est affiché.

⑨ Touche REC : Lorsque vous appuyez sur cette touche, l'appareil commence à enregistrer et le symbole

"REC" s'affiche. Pour arrêter l'enregistrement, appuyez de nouveau sur la touche

⑩ Insert trépied : Pour les mesures prolongées, le sonomètre peut être monté sur un trépied pour appareil photo. Procédez avec précaution afin d'éviter de laisser tomber l'appareil.
⑪ Compartiment des piles

⑫ Prise jack du signal de sortie AC/DC :

Branchez l'enregistreur de niveau sonore sur la sortie AC/DC qui se trouve sous l'appareil.

AC : 1 Vrms correspond à 130 dB (avec pondération fréquentielle)

DC : Sortie 10 mV/dB

Pour connexion à un ordinateur ou à une source d'alimentation externe.

⑭ Partie à dévisser pour l'utilisation de l'accessoire rallonge.

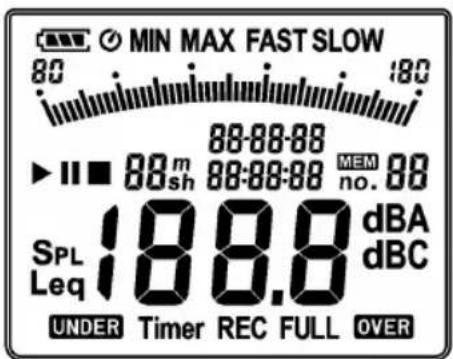

3.2. L'AFFICHEUR

Témoin de niveau de charge des piles

Témoin d'extinction automatique

Témoin Maximum / Minimum

Témoin de pondération temporelle F/S

Indicateur de la gamme de niveau sonore

Affichage analogique par bargraphe

SpL Niveau de pression acoustique pondéré temporellement

Leq Niveau sonore moyen équivalent continu

Heure et temps écoulé (heure:minute:seconde)

Démarrage/Pause/Arrêt de la mesure intégrée du niveau sonore

Temps d'intégration

Indicateur de la pondération fréquentielle A ou C

Lecture du niveau sonore (30,0-130,0 dB)

Date et temps écoulé (année-mois-jour)

Indicateur de dépassement de la gamme de mesure

Temporisateur Compteur du temps d'intégration

Témoin d'enregistrement du Leq

Adresse mémoire

4. FONCTIONNEMENT DE L'APPAREIL

4.1. CHOIX DE LA PONDÉRATION FRÉQUENTIELLE

L'oreille n'ayant pas la même sensibilité auditive pour toutes les fréquences, on utilise des filtres qui pondèrent ou corrigent les niveaux mesurés en fonction de la fréquence. Deux courbes de correction A et C sont disponibles sur le C.A 1310. La plus connue est la courbe de pondération A correspondant à "l'oreille moyenne internationale". Elle est utilisée généralement pour la mesure des niveaux de nuisances dans les locaux industriels. La courbe C est plus adaptée pour vérifier la présence d'un bruit à basse fréquence (si le niveau mesuré sur la position C est plus élevée que sur la position A, cela signifie que le signal comporte de manière significative des composantes basses fréquences), cette courbe est bien adaptée pour la mesure d'ambiance musicale.

Pour modifier la pondération fréquentielle :

(1) Appuyez sur la touche Ⓗ pour entrer en mode réglage, puis sur la touche ◀ ou ▶ pour sélectionner la pondération. Le symbole “dBA” ou “dBC” apparaît alors en clignotant.
(2) Choisissez « dBA » ou « dBC » à l'aide des touches ▼ et ▲.

Appuyez sur la touche pour valider.

Si vous souhaitez abandonner le réglage en cours, appuyez sur la touche pour annuler.

4.2. CHOIX DU TEMPS DE RÉPONSE

Suivant la nature du bruit mesuré (bruit bref tel qu'un coup de klaxon ou un cri d'animal, ou bruit prolongé tel que celui d'une machine industrielle), un temps de réponse adapté doit être choisi.

Deux temps de réponse sont disponibles sur le C.A 1310 :

• FAST (temps de réponse court) si le bruit est constitué d'impulsions brèves ou si seulement les valeurs crêtes vous intéressent. C'est la plus communément utilisée.
• SLOW (temps de réponse long) pour mesurer un niveau sonore moyen.

Pour modifier le temps de réponse :

(1) Appuyez sur la touche SET pour entrer en mode réglage, puis sur la touche ◀ ou ▶ pour sélectionner le temps de réponse. Le symbole “FAST” ou “SLOW” apparaît alors en clignotant.

(2) Choisissez le temps de réponse adapté à l'aide des touches ▼ et ▲.

Appuyez sur la touche pour valider.

Si vous souhaitez abandonner le réglage en cours, appuyez sur la touche pour annuler.

4.3. ENREGISTREMENT DES DONNÉES

Appuyez sur la touche REC pour commencer à enregistrer les valeurs. Ces valeurs seront stockées dans la mémoire de l'appareil. Appuyez une nouvelle fois sur la touche pour arrêter l'enregistrement.

Remarque : Pendant l'enregistrement, la plupart des touches telles que Ⓗ ou Ⓜ sont désactivées.

Tous les autres réglages doivent être effectués avant le lancement de l'enregistrement. L'écran affiche le symbole FULL lorsque la mémoire est pleine.

4.4. RÉGLAGE DE L'INTERVALLE D'ENREGISTREMENT

(1) Appuyez sur la touche SET pour entrer en mode réglage, puis sur la touche ◀ ou ▶ pour sélectionner l'intervalle. Le symbole "Int" apparaît alors et l'affichage des secondes clignote.
(2) Réglez alors l'intervalle d'enregistrement approprié affiché en minutes et en secondes.
Augmentez ou diminuez la durée en appuyant sur la touche ▲ ou ▼, l'intervalle maximal

étant 1 minute et la valeur minimale "00:01" (soit 1 seconde). Appuyez sur la touche pour valider. Si vous souhaitez abandonner le réglage en cours, appuyez sur la touche pour annuler.

4.5. EFFACEMENT DES DONNÉES STOCKÉES

Pour vider la mémoire, éteignez l'appareil, puis appuyez sur et

maintenez-la touche enfoncée, puis appuyez sur let maintenez-la enfoncée au moins 5 secondes. Le symbole "CLr" s'affiche alors pour indiquer que les données ont été effacées.

Remarque :

Le témoin des piles “ainche l’autonomie restante. Le nombre de barres noires diminue à mesure que l’autonomie s’épuise. Lorsque les piles sont presque totalement déchargées, le symbole

"disparaît. Appuyez sur la touche. L'écran affiche 'avertissement "Lo bat". Si l'appareil est en mode enregistrement, il s'arrête.

Lo bAt

4.6. CONFIGURATION DU LEQ ET DU TEMPS D'INTÉGRATION

4.6.1. RÉGLAGE DU TEMPS D'INTÉGRATION

(1) Appuyez sur la touche .

(2) Appuyez sur la touche ▲ ou ▼ pour accroître ou réduire la durée.

La sélection fait défiler en boucle les valeurs suivantes : 10 s → 1 min → 5 min → 10 min → 20 min → 30 min → 1 h → 2 h → 4 h → 8 h → 16 h → 24 h.

(2) Appuyez ensuite sur la touche pour terminer.

4.6.2. MESURE DU NIVEAU SONORE ÉQUIVALENT CONTINU (LEQ)

(1) Passez du mode SPL (Sound Pressure Level / Niveau de Pression Sonore) au mode Leq en appuyant 2 secondes sur la touche.

(2) Appuyez sur la touche pour commencer la mesure. Le symbole ▶ s'affiche avec le temps de mesure écoulé. (3) Lorsque le temps est écoulé, la mesure se termine automatiquement et le symbole ■ s'affiche.

(4) Pendant les mesures, la touche peut être utilisée pour interrompre et reprendre l'acquisition. Les intervalles de pause n'étant pas inclus dans la mesure.

(5) Pendant l'interruption, le symbole de pause II est affiché.

(6) Pour mettre fin à la mesure, appuyez sur la touche pendant 2 secondes.

(7) En cas de signal entrant hors gamme pendant la mesure, le témoin OVER ou UNDER apparaît pour indiquer que les données enregistrées comportent des valeurs supérieures ou inférieures à la gamme de mesure.

(8) Lorsque la mesure du Leq est terminée, les données sont stockées automatiquement.

(9) En mode Leq, appuyez sur ▲ ou ▼ pour afficher les résultats précédents de mesures de Leq, soit jusqu'à 99 données numérotées sous la forme no.XX (xx=00\~99).

Pendant cette procédure, toutes les touches sont inactives, à l'exception de , RECI et Leq , qui peuvent être utilisées.

4.7. RÉGLAGE DE LA DATE ET DE L'HEURE

L'appareil comporte une horloge permettant d'horodater les données.

(1) Appuyez sur la touche SET pour passer en mode réglage, puis sur ◀ ou ▶ pour effectuer la sélection, l'écran affiche la date et l'heure sous la forme Année-mois-jour Heure:minute:seconde.

(2) Appuyez sur la touche ▼ ou ▲ pour modifier le premier élément, puis sur Ⓗ pour régler l'élément suivant.

L'ordre de réglage est le suivant : Année → mois → jour → heure → minute → seconde. Appuyez sur la touche SET pour valider. Si vous souhaitez abandonner le réglage en cours, appuyez sur la touche pour annuler.

Remarque : Une réserve interne permet la sauvegarde de l'horloge lorsque l'appareil est éteint. Cette réserve est rechargée par les piles. L'horloge peut fonctionner pendant plusieurs jours sur la seule réserve de secours. Si l'appareil reste inutilisé pendant une période prolongée, les piles doivent être retirées pour éviter qu'elles ne fuient et l'endommagent. Après avoir réintroduit les piles, veillez à régler la date et l'heure.

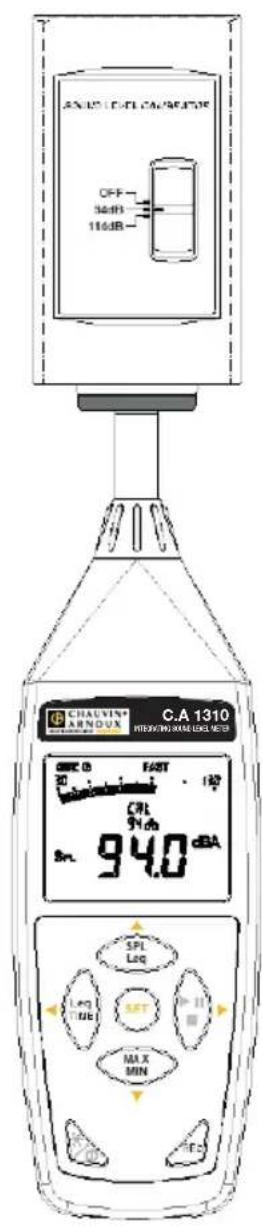

4.8. PROCÉDURE DE CALIBRATION

(1) Appuyez sur la touche pour entrer en mode réglage, puis sur ◀ ou ▶ pour sélectionner la procédure de calibration. Le symbole 94db" s'affiche à l'écran.

(2) Introduisez précautionneusement le microphone dans la cavité du calibrateur.
(3) Appuyez sur ▲ ou ▼ pour augmenter ou réduire la valeur.
(4) Appuyez sur la touche pour valider.

Si vous souhaitez abandonner le réglage en cours, appuyez sur la touche pour annuler.

Utilisez un calibrateur acoustique (94 dB, fréquence sinusoidale de 1 KHz)

ANAL FUEL CAPSICATOR OFF 34dB 116dB CHAUTIN® ARNOVX C.A 1310 BELOWING ANALYSIS VTD GNC ID 20 EAST 180° CRL 94.0 dB Sr. 94.0 cBA SPL Liq Liq UE SET MAX MIN Fe

(1) Installation des piles :

(a) Retirez la vis qui se trouve sur le couvercle des piles et soulevez ce dernier pour le retirer.
(b) Introduisez les quatre piles AA, en respectant la polarité indiquée au fond du compartiment.
(c) Replacez le couvercle et resserrez la vis.

Remarque : L'appareil est alimenté par 4 piles 1,5 V alcalines de type LR6 ou AA. Il est possible de remplacer les piles par des accumulateurs rechargeables NiMH de même taille mais l'appareil ne les recharge pas lui-même. Les accumulateurs rechargeables, même bien chargés n'atteindront pas la tension des piles et l'autonomie indiquée sera partielle.

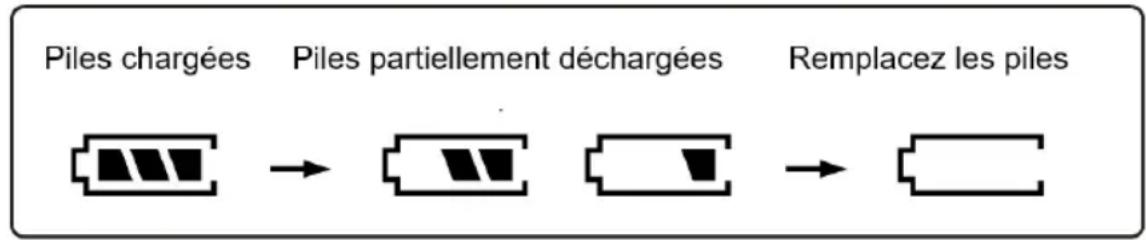

(2) Indicateur d'autonomie

Lorsque l'appareil fonctionne sur piles, vérifiez périodiquement cet indicateur pour connaître la charge restante.

(3) Branchement de l'adaptateur secteur :

Lorsque l'adaptateur secteur est utilisé, branchez ses fiches sur le connecteur USB DC 5 V qui se trouve sur la face inférieure.

Remarque : Lorsque l'adaptateur secteur et branché, il alimente l'appareil même si les piles sont présentes (l'adaptateur secteur est prioritaire).

6. CARACTÉRISTIQUES TECHNIQUES

Normes applicables : IEC 61672-1 Classe 2, ANSI S1.4 Type 2.

Gamme de fréquences : 20 Hz\~8 KHz

Gamme de niveaux de mesure : 30\~130 dB

Pondérations fréquentielles : A/C

Microphone : microphone 1/2" à électret

Affichage : Écran à cristaux liquides

Affichage des nombres : 4 chiffres

Résolution : 0,1 dB

Rafraîchissement de l'écran : 0,5 s

Affichage analogique : Bargraphe 50 segments

Résolution : 2 dB

Rafraîchissement de l'écran : 50 ms

Pondération temporelle : F (125 ms), S (1 s)

Précision : ±1,0 dB (dans les conditions de référence 94 dB, 1 KHz)

Gamme dynamique : 100 dB

Fonction Alarme : "OVER" lorsque l'entrée est supérieure à la limite haute de la gamme.

"UNDER" lorsque l'entrée est inférieure à la limite basse.

Capacité d'enregistrement des données : 64 000 enregistrements

Sortie AC : 1 Vrms FS (pleine échelle).

Sortie DC : 10 mV/dB

Alimentation : Quatre piles CEI-LR6P (format AA)

Autonomie : Env. 60 heures (pile alcaline)

Puissance absorbée : Env. 0,2 W

Alimentation externe : 5 VDC (prise micro USB)

Température de fonctionnement : 0 à 40 °C (32 à 104 °F)

Humidité de fonctionnement : 10 à 90 % HR

Température de stockage : -10 à 60 °C (14 à 140 °F)

Humidité de stockage : 10 à 75 % HR

Dimensions : 262(L)×75(P)×39(H) mm ; 10,3(L)×2,9(P)×1,5(H) pouces

Compatibilité électromagnétique

L'appareil est conforme selon la norme IEC 61326-1.

Protection mécanique

IP 40 selon IEC 60529

Maintenance

Exceptées les piles, l'appareil ne comporte aucune pièce susceptible d'être remplacée par un personnel non formé et non agréé.

Nettoyage

Utilisez un chiffon doux, légèrement imbibé d'eau savonneuse. Rincez avec un chiffon humide et séchez rapidement avec un chiffon sec ou de l'air pulsé. N'utilisez pas d'alcool, de solvant ou d'hydrocarbure.

Garantie

Notre garantie s'exerce, sauf stipulation expresse, pendant 24 mois après la date de mise à disposition du matériel. L'extrait de nos Conditions Générales de Vente sera communiqué sur demande.

La garantie ne s'applique pas suite à :

• Une utilisation inappropriée de l'appareil ou à une utilisation avec un matériel incompatible ;
• Des modifications apportées à l'appareil sans l'autorisation explicite du service technique du fabricant ;
• Des travaux effectués sur l'appareil par une personne non agréée par le fabricant ;
• Une adaptation à une application particulière, non prévue par la définition de l'appareil ou non indiquée dans la notice de fonctionnement ;
• Des dommages dus à des chocs, chutes ou inondations

8. POUR COMMANDER

Le C.A 1310 est fourni avec une mallette de transport, une boule "protège-vent", un cordon USB, le logiciel SL-Software, une prise mâle jack, piles et cette notice de fonctionnement.

Accessoires & rechanges :

C.A 833 Calibrateur de sonomètres

Boule anti-vent

Rallonge Micro Sonomètre 5 mètres

Adaptateur secteur USB (fourni avec cordon USB/μUSB)

Accu.AA/LR6 x 4 + chargeur

9.1. DÉMARRAGE RAPIDE

(1) Enregistrement des données en temps réel sous forme d'ondes.

1. Commencez par allumer le sonomètre et branchez-le sur le port USB du PC à l'aide du câble.
2. Lancez le logiciel SL-Software
3. En cas de connexion la fenêtre du programme affiche la même valeur que le sonomètre intégrateur. Si la connexion échoue, la fenêtre affiche "Connexion absente".

FAST Connexion absente 30 130 20:05:04 18:18:31 SPL 3.14 dBA

1. Cliquez sur ▶ pour commencer à enregistrer les données en temps réel. Une courbe apparaît dans la fenêtre du graphique en temps réel.
2. Cliquez sur ■ pour arrêter l'enregistrement.

(2) Comment enregistrer dans un fichier les données acquises en temps réel ?

1. Cliquez sur la fenêtre de la courbe que vous voulez enregistrer pour l'activer, puis sélectionnez Fichier/Enregistrer dans le menu principal ou cliquez sur dans la barre d'outils.
2. Une boîte de dialogue apparaît, vous permettant de choisir le nom et le format du fichier à enregistrer. Vous avez le choix entre trois formats : binaire (*.ghf), texte (*.txt) et texte lisible dans Excel (*.csv). Les fichiers *.ghf occupent moins d'espace disque que les deux autres formats, mais ne peuvent être lus que par le logiciel PC. Les fichiers texte peuvent être ouverts par le logiciel et tout autre logiciel de traitement de texte ou éditeur tel que Word, Notepad, etc. Les fichiers *.csv peuvent être ouverts par SL-Software et par Microsoft EXCEL.

Enregistrer sous Bibliothèques > Documents > CA1310 > Rechercher dans : CA1310 Nom du fichier : Fichier Type: (Graph file(*ght, only for CA1310) Graph file(*ght, only for CA1310) TXT file(*txt, data separated by tab) Parcounir les cloissiers Enregistrer Annuler

(3) Comment charger les données stockées dans la mémoire du sonomètre pour les enregistrer dans un fichier ?

1. Allumez le sonomètre.
2. Appuyez sur la touche REC de l'appareil pour lancer l'enregistrement des données.
3. Appuyez de nouveau sur la touche REC lorsque vous voulez arrêter l'enregistrement.
4. Branchez le sonomètre sur le PC.

5. Lancez le logiciel SL-Software.

6. Choisissez Data Logger dans le menu principal ou cliquez sur dans la barre des tâches.

Fichier Temps réel DataLogger Vue Fenêtre LEQ Aide Language CHAUVIN® ARNOUX C.A 1310 INTEGRATING SOUND LIME METER FAST 30 130 20:05:04 15:09:38 dBA Graph Heure dèb Taux d'échantillonnage 1,0 Sec Ne don Maximum Minimum 130 120 110

9.2. MENU PRINCIPAL

Fichier | Ouvre ou récupère des fichiers

Enregistrer - Enregistre les données de la fenêtre active (celle dont la barre de titre est en surbrillance) dans un fichier.

Imprimer - Imprime la courbe de la fenêtre active.

Fichier | Quitter: Quitte le programme CA 1310.

Temps réel | Exécuter - Lance l'acquisition en temps réel des données.

Stop - Arrête l'acquisition en temps réel des données.

DataLogger : En ouvrant la fenêtre DataLogger, l'utilisateur peut y charger les données enregistrées par le sonomètre et transférées sur le PC.

Effacement mémoire : Efface les séries de mesure stockées dans la mémoire de l'appareil.

Vue | Panneau de contrôle : En ouvrant la fenêtre du panneau de commande, l'utilisateur peut piloter le sonomètre à l'aide des boutons de cette fenêtre.

Vue | Graphe temps réel : Ouvre la fenêtre du graphe temps réel qui présente les données sous forme graphique.

LEQ : Calcule le LEQ des données au cours de leur acquisition.

9.3. FENÊTRE DATA LOGGER

Lorsque le sonomètre intégrateur est branché sur le PC et que vous sélectionnez "DataLogger" dans le

menu principal ou cliquez sur dans la barre d'outils pour charger des données enregistrées sur le sonomètre, une barre de progression s'affiche pour indiquer l'état du téléchargement. En cas d'erreur, cliquez simplement une nouvelle fois sur "DataLogger".

Lorsque les données sont chargées, le nombre de jeux de données s'affiche à gauche de l'écran avec des informations détaillées pour chacun d'eux (données de départ, heure de départ, taux d'échantillonnage, nombre d'enregistrements).

Jeu données
Config	DATE	Temps	Tx éch.	Numéro	A/C	F/S	LEVEL
1	04/05/2020	18:35:22	00:01	15	dBA	FAST	30-130
2	04/05/2020	18:50:40	00:01	10	dBA	FAST	30-130
3	04/05/2020	18:50:50	00:01	5	dBA	FAST	30-130

Après chaque chargement de données enregistrées du sonomètre intégrateur, le premier jeu de données s'affiche sur un graphique et dans un tableau sur le côté droit de l'écran et vous pouvez alors cliquer sur un autre jeu de la liste pour en afficher le graphique.

Le jeu de données que vous sélectionnez s'affiche sur le côté droit avec des informations statistiques.

9.4. GRAPHIQUE

- Afficher ou masquer Statistiques 1

- Afficher ou masquer Statistiques 2

- Curseur normal

- Lorsque ce curseur est sélectionné, il se transforme en croix lorsqu'il survole le graphique et y marque une croix si vous cliquez.

- Lorsque ce curseur est sélectionné, il se transforme en une ligne verticale lorsqu'il survole le graphique, sur lequel vous pouvez cliquer pour saisir une annotation.

Vous pouvez tracer une zone rectangulaire sur le graphique avec le curseur pour zoomer et afficher des détails.

Le graphique comporte deux lignes verticales (CURSEUR A et CURSEUR B). L'heure et la valeur de la donnée s'affichent en haut à droite de chaque curseur.

Si vous déplacez le curseur de la souris sur le curseur A ou le curseur B, vous pouvez faire glisser ce dernier pour le déplacer à gauche ou à droite. Une glissière est représentée sous les curseurs A et B. Vous pouvez également faire glisser la glissière pour déplacer le curseur A ou B. Les statistiques sont affichées sous la glissière. Elles affichent l'heure de départ, le taux d'échantillonnage, le nombre de données, ainsi que les valeurs maximales et minimales du graphique. Elles affichent également les valeurs maximale, minimale et moyenne entre les curseurs A et B, et ces données se mettent à jour automatiquement lorsque les curseurs sont déplacés.

Vous pouvez double-cliquer sur le graphique pour ouvrir une boîte de dialogue. Cette boîte de dialogue permet de personnaliser le style du graphique.

Et vous pouvez également ouvrir un menu contextuel par un clic droit sur le graphique (ce qui est impossible sur le graphique des données affichées en temps réel).

Vous pouvez zoomer sur le graphe avec la souris :

Pour zoomer :

1. Appuyez sur le bouton gauche de la souris et faites glisser le curseur pour sélectionner la zone à afficher.
2. Lâchez le bouton de la souris.

Pour annuler le zoom, cliquez avec le bouton droit de la souris sur le graphique pour afficher un menu contextuel et sélectionnez Undo Zoom (Annuler le zoom).

Français 2

Deutsch 36

Italiano 53

Español 70

190, rue Championnet

75876 PARIS Cedex 18

Tél : [phone]

Fax: [phone]

[e-mail]

www.chauvin-arnoux.com

INTERNATIONAL

Chauvin Arnoux Group

Tél : [phone]

Fax : [phone]
