MODE D'EMPLOI C.A 1725 CHAUVIN ARNOUX

Signification des symboles utilisés sur l'appareil.

ATTENTION, risque de DANGER!

Consulter la notice de fonctionnement à chaque fois que ce symbole est rencontré.

Ce marquage garantit la conformité aux directives européennes «Basse Tension» et «Compatibilité Electromagnétique» (73/23/CEE).

Dans l'Union Européenne, ce produit fait l'objet d'un tri sélectif des déchets pour le recyclage des matériels électriques et électroniques conformément à la directive WEEE 2002/96/EC.

Vous venez d'acquérir un Tachymètre C.A 1725 / C.A 1727 et nous vous remercions de votre confiance.

Pour obtenir le meilleur service de votre appareil :

• Lire attentivement ce mode d'emploi.
• Respecter les précautions d'emploi.

PRÉCAUTIONS D'EMPLOI

En mesure sans contact mécanique :

Avant d'utiliser le tachymètre, vérifier que la fenêtre frontale de visée est parfaitement propre. La distance de détection minimale est de 1cm, il faut cependant éviter la proximité immédiate de toute pièce en mouvement qui pourrait être dangereuse pour l'opérateur et pour l'appareil.

En mesure avec contact mécanique :

Eloigner au maximum les mains de la pièce en mouvement.

Ne pas exercer d'appui trop important car la mesure risque d'être erronée par freinage de la pièce en mouvement.

Pour les mesures en bout d'arbre, se mettre le plus possible dans l'axe de l'arbre.

En mesure avec entrée externe :

L'utilisation de la prise externe nécessite le respect des règles sur les liaisons des appareils de comptage, concernant les parasites industriels.

Emploi de fils blindés reliés à une masse non soumise aux rejets de commutations de systèmes de puissance.

Les parasites reçus ne devront pas dépasser l'amplitude de l'hystérésis fixée dans l'appareil (250 mV). L'entrée externe est limitée à un mode commun maximum de 50 volts.

ATTENTION :

La masse électrique de la prise capteur externe est commune à la masse électrique de la sortie numérique USB.

English 30

Deutsch 58

Italiano 86

Español 114

SOMMAIRE

Spécialement conçu pour des applications industrielles, les tachymètres C.A 1725 et C.A 1727 mesurent à distance, ou par contact, la vitesse de rotation de toute pièce en mouvement.

En plus des fonctions classiques, les tachymètres CHAUVIN-ARNOUX offrent de multiples possibilités:

• lecture directe de la mesure
• mesure de période, de fréquence, de rapport cyclique, de vitesse linéaire
• mesure par capteur externe
• fonctions spéciales : smooth, range, hold...
• double affichage, numérique 100 000 points et bargraphe.

Paramétrable et équipé d'une liaison USB, le C.A 1727, associé à son logiciel spécifique, offre de larges possibilités de mesures, d'acquisition, de traitement et d'exploitation des données.

2. DESCRIPTION

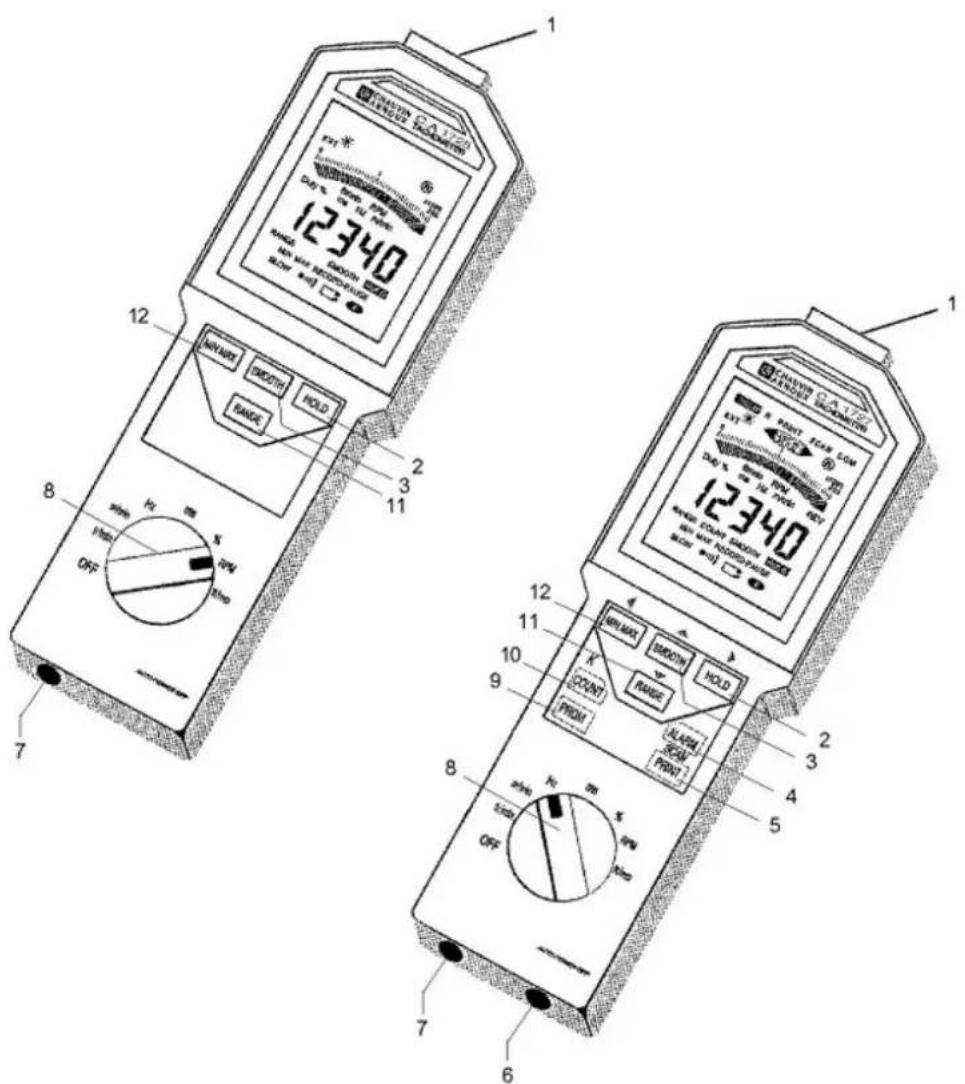

2.1 TACHYMÈTRE

1 Capteur optique

2 Touche

• mémorisation de la dernière valeur numérique affichée.
• inhibition de l'arrêt automatique.

Touche sur le C.A 1727 seul :

- en programmation : déplacement de la sélection du chiffre actif ou de la virgule vers la droite.

3 Touche => SMOOTH

• lissage des mesures.
  Touche sur le C.A 1727 seul :
• en programmation : incrémentation du chiffre actif.

4 Touche ALARM sur C.A 1727 seul :

• mise en service des alarmes sonores et visuelles.
• programmation des seuils d'alarmes.

5 Touche PRINT sur C.A 1727 seul :

• commande d'enregistrement des mesures en mémoire.
  Touche SCAN sur C.A 1727 seul :
• programmation de la cadence d'enregistrement des mesures en mémoire.

6 Connecteur de sortie USB sur C.A 1727 seul.

7 Connecteur pour entrée externe.
8 Commutateur rotatif.

9 Touche PRGM sur C.A 1727 seul :

• programmation.
• initialisation de la mémoire programme.

10 Touche COUNT sur C.A 1727 seul :

- compteur d'évènement.

Touche sur C.A.1727 seul :

- programmation du facteur d'échelle : coefficient K.

11 Touche => RANGE

• changement de gamme manuel ou automatique.
• élargissement du domaine de mesure en basse fréquence.

Touche sur C.A 1727 seul :

- en programmation : décrémentation du chiffre.

12 Touche MIN MAX :

• enregistrement des minima et maxima.
• inhibition du buzzer.

Touche sur le C.A 1727 seul :

- en programmation : déplacement de la sélection du chiffre actif ou de la virgule vers la gauche.

12340 OFF HOLD RANGE TIME TIME HOLD TIME TIME OFF HOLD TIME TIME HOLD TIME TIME OFF HOLD TIME TIME HOLD TIME TIME HOLD TIME TIME HOLD TIME TIME HOLD TIME TIME HOLD TIME TIME HOLD TIME TIME HOLD TIME TIME HOLD TIME TIME HOLD TIME TIME HOLD TIME TIME HOLD TIME TIME HOLD TIME TIME HOLD TIME TIME HOLD TIME TIME OFF

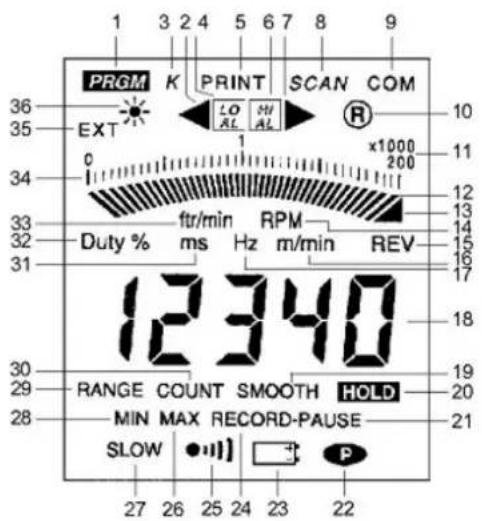

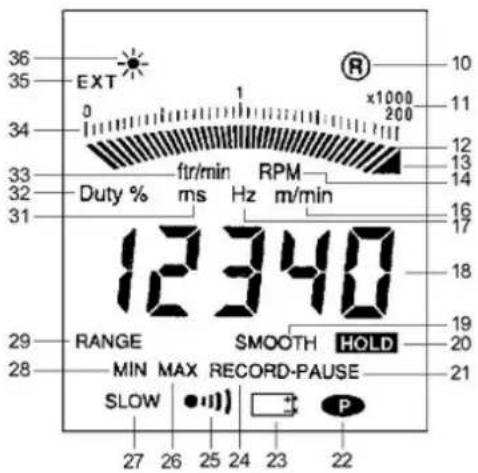

2.2 AFFICHEUR

1 Mode programmation sur C.A 1727 seul.

2 Seuil bas franchi sur C.A 1727 seul.

3 Coefficient K de fin d'échelle sur C.A 1727 seul.

4 Fonction seuil bas sur C.A 1727 seul.

5 Fonction d'écriture en mémoire sur C.A 1727 seul.

6 Fonction seuil haut sur C.A 1727 seul.

7 Seuil haut franchi sur C.A 1727 seul.

8 Fonction cadencement d'enregistrement des mesures en mémoire sur C.A 1727 seul.

9 Emission ou réception en cours sur C.A 1727 seul.

10 Témoin clignotant de fonctionnement du capteur infrarouge.

11 Valeur de la fin d'échelle du bargraphe (de 2 à 200 x 1 000).

12 Affichage analogique par bargraphe.

13 Pointe de flèches symbolisant le dépassement de fin d'échelle.

14 Vitesse de rotations - Revolutions per minute (en anglais)

15 Revolutions : comptage de tours (en anglais) sur C.A 1727 seul.

16 mètre par minute : vitesse linéaire.

17 Hertz : fréquence.

18 Affichage numérique sur 5 chiffres.

19 Mesures en valeurs lissées.

20 Affichage figé de la dernière mesure.

21 Enregistrement momentanément arrêté.

22 Appareil en fonctionnement permanent.

23 Témoin d'usure de pile.

24 Enregistrement des MIN / MAX.

25 Témoin du buzzer actif.

26 Lecture de la mémoire des MAX.

27 Etendue de mesure élargie à 0,1 Hz.

28 Lecture de la mémoire des MIN.

29 Inhibition du changement de gamme automatique.

30 Fonction de comptage sur C.A 1727 seul.

31 Milliseconde : période.

32 Rapport cyclique.

33 · ft/min : feet per minute - vitesse linéaire (en anglais).

- tr/min : tour par minute - vitesse de rotation.

34 Echelle fixe graduée.

35 Mesure par prise externe.

36 Emetteur optique en action.

36 35 EXT 34 0 1 x1000 200 10 11 12 13 14 Duty % ftr/min RPM ms Hz m/min 16 17 18 19 29 RANGE SMOOTH HOLD 20 28 MIN MAX RECORD-PAUSE 21 SLOW ●●● P 27 26 25 24 23 22

1 3 2 4 5 6 7 8 9 PRGM K PRINT SCAN COM EXT LO AL R 0 x1000 200 34 33 32 Duty % ftr/min RPM REV ms Hz m/min 12340 30 29 RANGE COUNT SMOOTH HOLD 28 MIN MAX RECORD-PAUSE SLOW P 27 26 25 24 23 22

3. UTILISATION

3.1 MESURES SANS CONTACT

La mesure sans contact s'effectue par le capteur optique intégré à l'appareil. Ce capteur placé dans la partie avant de l'appareil, se compose d'un émetteur de lumière infrarouge modulée en fréquence.

Avant toute mesure, il faut préparer la cible tournante dont on désire connaître la vitesse.

Vérifier que la surface visée ne présente pas de réflexions parasites qui pourraient être comptées en plus des impulsions issues de l'adhésif réfléchissant. Pour cela, avant de coller l'adhésif qui servira à la mesure, faire tourner la cible et s'assurer en visant celle-ci que la mesure indique toujours ---. Si ce n'est pas le cas, il faut recouvrir toute la surface de la cible d'un support noir mat.

Lorsque la cible est correcte, coller une bande d'adhésif réfléchissant sur celle-ci, suivant l'axe formé par un rayon le plus long possible. Pour les petites cibles la surface recouverte par le ruban adhésif devra être inférieure à 50% de la surface totale de la partie tournante.

Mettre en rotation la cible, viser celle-ci avec la partie avant de l'appareil, s'assurer que le symbole de mesure correcte clignote régulièrement.

La distance entre le capteur et la cible doit être comprise entre 1 et 50cm.

L'angle de mesure de 30° (15° de part et d'autre de l'axe de la cible) permet une visée confortable. Lors de mesures de faibles vitesses, de très petits mouvements de l'appareil peuvent engendrer des instabilités de mesure : dans ce cas, il est recommandé de poser l'appareil sur un support stable. Un écrou placé sous le boîtier de l'appareil est prévu pour sa fixation sur un pied.

3.2 MESURES AVEC CONTACT

L'adaptateur mécanique et ses 3 embouts permettent la mesure par contact en bout d'arbre ou sur une surface en mouvement linéaire.

Il se place devant la fenêtre de visée du capteur optique et accepte l'un des 3 embouts suivants :

• un cône en élastomère dont la pointe finale permet la mesure en bout d'arbre (diamètre minimum : 5mm).
• un cylindre en élastomère permet la mesure en bout d'arbre plan ou sur des axes inférieurs à 5mm.
• une roue en élastomère pour la mesure de la vitesse linéaire (1 tour de roue = 0,1m).

L'embout doit être appuyé sur la pièce en mouvement avec une force juste suffisante à son entraînement sans glissement.

L'adaptateur se fixe sur l'avant du boîtier du tachymètre devant la fenêtre de visée. Un verrouillage automatique en fin de course assure le maintien en position.

- Montage

Pour fixer l'adaptateur, placer les trois ergots intérieurs de l'adaptateur en regard des trois creux de la fenêtre de visée du boîtier et tourner dans le sens inverse des aiguilles d'une montre.

- Démontage

Pour le retirer, tirer l'adaptateur vers l'extérieur jusqu'à libération des pattes de verrouillage et tourner l'ensemble dans le sens des aiguilles d'une montre.

3.3 MESURES AVEC ENTRÉE EXTERNE

L'appareil possède un connecteur 4 contacts permettant le raccordement à une source extérieure dont on veut connaître la vitesse, la fréquence, la période, le rapport cyclique...

Afin d'indiquer au tachymètre que la prise de la mesure se fait sur l'entrée externe, il est nécessaire de court-circuiter les broches 1 et 4.

Le fonctionnement sur entrée externe est indiqué sur l'afficheur par l'extinction du symbole d'émission

et l'affichage de EXT.

Câblage

Connecteur du tachymètre 2- entrée mesure (± 20VC maxi) vu côté contacts 3- voir ci-dessous

1- masse

4- à court-circuiter avec broche n°1

Le raccordement de la broche n°1 à la broche n°3 permet d'adapter le seuil de déclenchement à la nature des signaux.

Broches 1 et 3 non connectées

Fonctionnement prévu pour des signaux TTL 0 - 5V

Le seuil de déclenchement est fixé à +1,1V (à 1kHz).

Pour éviter les problèmes dus aux bruits souvent présents en milieu industriel, le seuil possède une hystérésis de 250mV.

Broches 1 et 3 connectées

Fonctionnement prévu pour des signaux symétriques par rapport à la masse.

Cette fonction permet la mesure directe à partir d'un capteur magnétique à réluctance variable ou de la sortie d'un alternateur.

Le seuil de déclenchement est fixé à 300mV (à 1kHz) avec une hystérésis de 250mV. La résiduelle de bruit superposée au signal à mesurer doit être inférieure à 250mV pour ne pas parasiter la mesure au franchissement du seuil.

ATTENTION :

La masse électrique de la prise capteur externe est commune à la masse électrique de la sortie numérique USB.

L'utilisation de l'entrée externe est nécessaire pour la mesure des signaux lents à partir de 0,1Hz. Le tableau ci-après résume les caractéristiques de cette entrée.

Gamme de fréquence de mesure	de 1 Hz à 10 kHzde 0,1 Hz à 10 kHz en gamme élargie
Fonctions disponibles idem capteur optique
Précision idem capteur optique
Impédance d'entrée	≥ 75 K
Mode signaux symétriquesSeuilsHystérésis	300 mV ± 80 mV à1 kHz600 mV ± 160 mVà 10 kHz250 mV ± 80 mV
Mode signaux TTLSeuilsHystérésis	1,1 V ± 150 mV à 1 kHz2,2 V ± 300 mV à 10 kHz250 mV ± 80 mV
Tension maximale	± 20 V crête
Surcharge admissible (1 seconde)	250 V eff.

Exemple de Mesure de RAPPORT CYCLIQUE sur ENTRÉE EXTERNE

L'utilisation de l'entrée externe nécessite le raccordement du connecteur FRB fourni avec l'appareil à la source du signal à mesurer, puis le branchement de ce connecteur sur la prise marquée EXT. Supposons avoir un signal du type de celui montré dans la figure suivante :

I/VDIV t₁ t₂ 0 τ 1 msDIV

Ici la fréquence du signal est donnée par la formule :

$$ \begin{array}{l} f = \frac {1}{T} \ T = 5 \times 1 \text { ms } = 5 \text { ms } \ \text { donc } f = \frac {- 2 0 0 \mathrm{Hz}}{5 . 1 0 ^ {- 3}} \ \end{array} $$

Le rapport cyclique est donné par :

$$ \text { Duty } = \frac {t _ {1}}{t _ {1} + t _ {2}} $$

ou en %. Duty % = _1t_1 + t_2

Ici nous avons :

$$ \text{Duty} \% = \frac {3}{x - 100} = 60 \% ][ 3 + 2 $$

Pour effectuer cette mesure avec les tachymètres C.A 1725 ou C.A 1727, il faut :

1 vérifier l'amplitude du signal entrant dans l'appareil. Ceci permet de déterminer le seuil à fixer. Ici l'amplitude est supérieure à +1,1V, donc il ne faut pas raccorder les broches 1 et 3 de la prise FRB entre elles.
2 mettre en route le tachymètre en amenant le commutateur rotatif sur «%».
3 l'afficheur donne directement le résultat mentionné ci-dessus.

Si l'afficheur n'indique rien, il faut vérifier que le signal à mesurer a bien une amplitude supérieure au seuil de déclenchement.

4. FONCTIONNEMENT

4.1 UNITÉS DE MESURE

Le tableau ci-dessous indique la capacité d'affichage pour chaque fonction.

Fonction Affichage
tr/mn ou RPM 60.000 à 99999
m/mn (K = 0.1) 6.000 à 99999
ft/mn (K = 0.328) 19.680 à 99999
Hz 1.0000 à 9999.9
Période (ms) 0.1000 à 999.99
Rapport cyclique % 0,1 à 99.9
Compteur 0 à 99999

En mesure élargie à 0,1Hz par l'entrée Ext, les valeurs minimales sont divisées par 10.

Fonction Marche/Arrêt :

A défaut de sa suppression à la mise en marche (voir ci-dessous), un arrêt automatique de l'appareil s'effectue si il n'y a pas eu pendant 5 minutes :

- appui sur une touche,

• ou manoeuvre du commutateur rotatif,
• ou interrogation de la sortie numérique.

Avant l'arrêt automatique, le tachymètre émet un bip sonore.

Fonctions spéciales :

Les fonctions spéciales suivantes sont obtenues lorsqu'une touche est maintenue appuyée à la mise en marche de l'appareil :

TOUCHE FONCTION
Aucune touche pressée	Mise en marche pour 5 minutes
	Mise en marche permanenteapparaît sur l'afficheur
	Mise en marche sans buzzerle symbole n'apparaît donc pas
	Initialisation de toutes les valeurs contenues dans la mémoire programme.L'afficheur indique " Init ".
	Mesure jusqu'à 0,1 HzSLOW s'allume sur l'afficheur

4.2 ENREGISTREMENT MIN / MAX

La fonction enregistrement permet la mémorisation des valeurs minimales et maximales des mesures.

Un appui sur la touche place l'appareil en mode enregistrement. Les symboles RECORD et

sont affichés. La fonction d'arrêt automatique est inhibée.

Valeur MIN

Initialement, la valeur mémorisée est OL (OVER LOAD). Dès l'appui sur la touche la valeur

affichée est mémorisée dans le registre MIN.

A chaque fois qu'une mesure est inférieure à celle contenue dans le registre, elle est transférée dans le registre MIN et un bip sonore à 1kHz est émis.

Valeur MAX

La valeur mémorisée au départ est zéro. Une valeur de mesure supérieure à celle contenue dans le registre entraîne sa mise à jour.

A chaque modification du contenu de la mémoire MAX, un bip sonore à 2kHz est émis.

Lecture des mémoires MIN/MAX

L'affichage des valeurs contenues dans les registres MIN et MAX s'effectue par appuis successifs

L'affichage circulaire indique successivement le MAX, le MIN et la valeur de la mesure courante.

L'enregistrement se poursuit pendant la lecture tandis que le bargraphe indique la mesure instantanée.

NB : si la fonction „SMOOTH“ est activée, les MAX et MIN sont déterminés à partir des valeurs filtrées.

Arrêt de la fonction enregistrement MIN/MAX

L'arrêt de la fonction enregistrement est obtenu, soit par un appui long sur la touche MIN MAX, soit

par rotation du commutateur.

Remarque : La fonction MIN/MAX n'est pas disponible en mode comptage.

4.3 MAINTIEN DE LA VALEUR NUMÉRIQUE À L'AFFICHAGE

Par appui bref sur la touche HOLD (hors mode programmation).

L'appui sur HOLD permet de figer l'affichage numérique sur la dernière mesure affichée tandis que le bargraphe continue d'indiquer la valeur instantannée de la mesure. L'affichage indique HOLD. Un nouvel appui sur la touche HOLD restaure l'affichage des mesures instantannées et HOLD disparaît de l'afficheur.

HOLD

Lorsque la touche est pressée quand RECORD est affiché :

• les symboles HOLD et PAUSE s'affichent.
• l'enregistrement est stoppé et les valeurs contenues dans les mémoires MIN et MAX sont les
  dernières valeurs avant . HOLD
• l'afficheur numérique indique la valeur de la dernière mesure, ou encore, la valeur MIN ou MAX si l'appareil était en relecture de celles-ci.
• le bargraphe continue d'indiquer la mesure courante.

Un nouvel appui sur la touche poursuit l'enregistrement des MIN et des MAX :

• les symboles HOLD et PAUSE restent affichés.
• l'afficheur indique la mesure en cours ou le contenu de la mémoire MIN/MAX en relecture.
• l'appareil est à nouveau en fonction MIN/MAX mais les mémoires n'ont pas été réinitialisées et
  elles contiennent les valeurs MIN et MAX présentes avant le HOLD

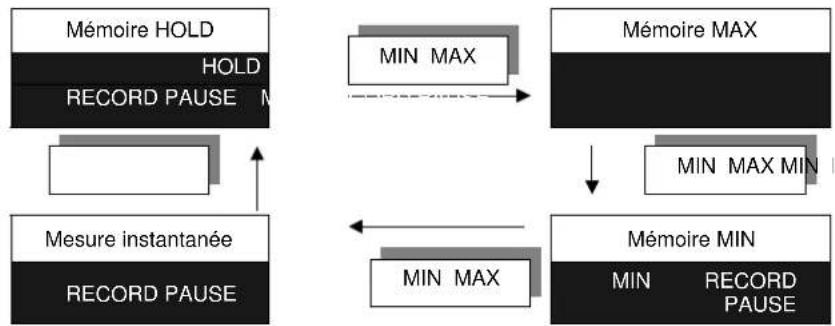

Quand les symboles HOLD et RECORD - PAUSE sont affichés, il est encore possible de visualiser, de façon circulaire, les valeurs des mémoires et de la mesure instantanée par des appuis brefs sur la touche .MIN MAX

Le bargraphe indique toujours la valeur de la mesure courante.

Quel que soit l'affichage en cours :

• un appui bref sur la touche HOLD rétablit l'enregistrement sans réinitialiser les mémoires.
• un appui long sur la touche MIN MAX stoppe l'enregistrement.

Application :

Lorsque le tachymètre est utilisé dans un endroit où la lecture de l'afficheur est difficile ou impossible, l'utilisation de la fonction HOLD couplée avec l'enregistrement MIN/MAX permet de conserver en mémoire le minimum et le maximum atteints.

4.4 LISSAGE DE LA MESURE

Une pression sur la touche SMOOTH déclenche le lissage de la mesure (SMOOTH affiché). La valeur numérique indiquée est alors le résultat d'une moyenne glissante calculée sur les 10 dernières mesures (soit environ 5 secondes).

Le bargraphe indique toujours la mesure instantanée.

En enregistrement MIN MAX, si le symbole SMOOTH est affiché, les valeurs enregistrées sont celles filtrées (lissées).

La mise en fonction ou l'arrêt du mode SMOOTH pendant un enregistrement MIN MAX annule les valeurs MIN et MAX déjà stockées.

Remarque : la fonction SMOOTH n'a pas d'action en fonction comptage.

4.5 CHOIX MANUEL DE GAMME

A la mise en marche, ou lors d'un changement de fonction, l'appareil sélectionne automatiquement la gamme de mesure la mieux appropriée. Chaque fonction possède 4 ou 5 gammes, exceptée la fonction rapport cyclique (2 gammes).

En fonctionnement automatique, l'afficheur numérique a une capacité d'affichage de 20000 points et la fin de l'échelle du bargraphe peut prendre les valeurs : 2 - 20 - 200 - 2000 - 20000 et 200000. En mode automatique, l'afficheur numérique passe sur une gamme supérieure quand 20000 points sont atteints.

Un premier appui bref (< 2s) sur la touche RANGE fige la gamme de mesure en cours. RANGE apparaît sur l'afficheur. L'indicateur numérique a alors une capacité d'affichage de 100000 points.

Chaque nouvelle appui sur la touche RANGE incrémente les deux affichages (bargraphe et numérique) sur la gamme supérieure. Arrivé à la gamme la plus haute (20000 points) la touche

RANGE ramène l'appareil sur la gamme 2.

Pour sortir du mode de changement manuel de gamme, appuyer sur la touche RANGE plus de 2 secondes.

Remarque : Si la valeur de la mesure est supérieure à la capacité d'affichage, l'afficheur indique OL et la flèche de dépassement de gamme apparaît à droite du bargraphe.

ATTENTION :

Les fonctions décrites dans les paragraphes suivants ne sont disponibles que sur le C.A 1727.

4.6 COMPTAGE (C.A 1727 UNIQUEMENT)

Pressez la touche COUNT pour placer l'appareil en mode de comptage d'événements. COUNT apparaît sur l'afficheur et les unités de mesure sont modifiées (voir tableau ci-après).

Mode de mesure	Mode COUNT
tr / min tr (tour)
m / min m (mètre)
RPM REV (révolution)
ft / min ft (foot)
Hz /
ms /
Duty % /

Les symboles Hz, ms et % disparaissent. Il n'y a plus d'unité de mesure affichée; l'appareil compte simplement le nombre d'impulsions reçues.

Un appui sur la touche stoppe le comptage. Un second appui relance le comptage momentanément stoppé.

Arrivé à 99999 événements, l'affichage passe sur OL.

Pour sortir du comptage, il suffit d'appuyer sur la touche une deuxième fois. La remise à zéro

du compteur s'obtient par deux appuis successifs sur la touche . COUNT

Remarques :

• En standard, l'appareil compte des mètres ou des pieds („feet“) avec une définition de mesure égale à la circonférence de l'embout utilisé, soit 0,1m ou 0,328ft. Cette définition peut être modifiée en changeant la valeur de K.
• En mode comptage, les fonctions d'enregistrement, de changement de gamme et de lissage ne sont pas disponibles.

4.7 ENREGISTREMENT DE MESURES (C.A 1727 UNIQUEMENT)

La touche PRINT permet l'enregistrement de la valeur affichée.

- avec HOLD :

L'enregistrement sera la dernière valeur affichée, précédée de HOLD.

- avec enregistrement MIN/MAX :

Lorsque l'appareil est en mode d'enregistrement RECORD, MIN ou MAX sur l'écran, la commande PRINT enregistre le MIN, le MAX et la mesure courante.

- avec enregistrement MIN MAX + HOLD :

Dans ce mode (symboles RECORD-PAUSE et HOLD affichés), la commande PRINT enregistre les quatre paramètres suivants :

• la valeur HOLD
• la valeur contenue dans le registre MIN
• la valeur contenue dans le registre MAX
• la valeur de la mesure courante.

- avec SMOOTH

La valeur enregistrée est alors la valeur lissée, quand cette fonction est affichée (SMOOTH).

Pendant toute la durée d'enregistrement des informations, les symboles PRINT et COM sont affichés.

Lorsque la fonction Scanning est programmée (voir „Intervalle d'enregistrement“), la pression de la touche démarre le cycle d'enregistrement des mesures selon l'intervalle programmé. Le symbole SCAN s'affiche et reste affiché pendant toute la durée du fonctionnement du scanning. PRINT et COM s'affichent à chaque émission de données vers la mémoire.

Un second appui sur la touche interrompt le scanning, avec l'émission des dernières données et l'extinction des symboles SCAN, PRINT et COM.

Tout nouvel appui sur la touche PRINT met en service ou arrête alternativement la fonction.

4.8 ALARMES (C.A 1727 UNIQUEMENT)

Lorsque des seuils ont été programmés, un appui bref sur la touche met en service la détection de franchissement de ces seuils par la mesure.

Les symboles ou ,ou les deux, s'affichent en fonction du type de seuil programmé. Le fonctionnement est résumé dans le tableau ci-dessous.

M esure num érique > seuilbas (LO AL)	Aucune action
M esure num érique < seuilhaut (H I AL)	Aucune action
M esure num érique < seuilbas	Buzzer en continu à 1 kH zAffichage de [IMAGE]
M esure num érique > seuilhaut	Buzzer en continu à 4 kH zAffichage de [IMAGE]
Si la valeur de LO AL est supérieure à H I AL, le fonctionn em ent est inversé. Le buzzer se déclenche (2 kHz) dans la zone centrale situéeentre les vale urs HI AL et LO AL.

Si aucune valeur de seuil n'a été programmée, un bip sonore est émis lors de l'appui sur la touche ALARM et cette commande n'est pas prise en compte.

Pour arrêter la fonction Alarme, appuyez sur la touche ALARM une nouvelle fois.

4.9 PROGRAMMATION (C.A 1727 UNIQUEMENT)

L'appareil dispose de quatre valeurs programmables pour définir :

• un seuil d'alarme basse LO AL.
• un seuil d'alarme haute HI AL
• un coefficient multiplicateur K.
• un intervalle d'enregistrement SCAN.

Un appui sur la touche met de C.A 1727 en programmation, PRGM s'affiche. En mode

programmation le C.A 1727 n'effectue plus de mesure, le bargraphe est éteint, l'émetteur optique est arrêté.

Les fonctions des touches deviennent celles indiquées en jaune au-dessus de chaque touche.

Fonction des touches en mesure Fonction des touches en programmation
	Déplacement à gauche
	Déplacement à droite
	Incrémentation du chiffre actif
	Décrémentation du chiffre actif
	Programmation du scanning
	Programmation des seuils
	Programmation du coefficient K

Mode opératoire

Les explications ci-dessous décrivent la procédure à employer pour programmer les différentes mémoires du C.A 1727. Ces étapes sont communes à toutes les fonctions : scanning, seuils et coefficient K.

Les paragraphes „Seuils d'alarmes“ à „Intervalle d'enregistrement“ décrivent les particularités relatives à chaque fonction.

Avant de mettre le C.A 1727 en programmation, vous devez choisir à l'aide du commutateur rotatif la fonction pour laquel vous désirez programmer des valeurs.

Un appui sur la touche entraîne l'affichage du symbole PRGM, l'extinction du bargraphe et

La deuxième étape consiste à choisir la fonction à programmer en appuyant sur la touche

L'afficheur numérique indique alors la valeur contenue dans la mémoire ou „----“ si rien n'a été précédemment programmé (cas d'une programmation ou si la dernière programmation avait inhibée cette fonction). En même temps, le chiffre (ou tiret) de gauche clignote.

La programmation s'effectue sur 100000 points (0 à 99999) et il y a 5 positions possibles de la virgule pour les seuils d'alarme (la virgule est fixe pour K et l'intervalle SCAN n'a pas de virgule). L'entrée d'une valeur en mémoire s'effectue de la manière suivante :

A/ écriture de tous les chiffres composant la valeur désirée, sans tenir compte de la virgule.

B/ positionnement de la virgule.

A/ Ecriture d'un nombre sans virgule :

Lors d'affichage de tirets, l'appui sur une touche de déplacement horizontal entraîne le remplacement des tirets par des zéros. par la valeur précédemment enregistrée ou par la valeur extrême possible en compatibilité avec la fonction. L'augmentation ou la diminution de la valeur du chiffre actif (clignotant)

s'effectue respectivement par appui sur la touche ou. La variation vers le haut

(... 7, 8, 9, 0, 1, 2, ...) ou vers le bas (... 2, 1, 0, 9, 8, ...) d'un chiffre incrémentera ou décrémentera automatiquement le (ou les) chiffre(s) à gauche de celui-ci.

Exemple : 1. Affichage 72290 72990 2. Touche ↑ ↑ 3. Affichage 72300 73000

Si pendant les opérations d'incrémentation ou décrémentation la capacité maximale d'affichage est dépassée, l'afficheur indiquera à nouveau cinq tirets.

Les touches et permettent de déplacer respectivement vers la gauche ou vers la

droite le chiffre actif (clignotement) que l'on cherche à programmer.

Lorsque le chiffre de gauche est actif, un appui sur la touche → provoque l'apparition des cinq tirets ou la valeur précédemment enregistrée de la mémoire.

La validation s'effectue par appui sur la touche ou une autre touche de programmation (ex; SCAN). PRGM

La validation de „----“ stoppe et annule toute programmation.

B/ Positionnement de la virgule :

Pour obtenir l'activation de la virgule, il faut presser la touche — jusqu'à ce que le chiffre de droite clignote. Une nouvelle pression sur la touche — rend le déplacement de la virgule actif.

Toute autre pression sur la touche — ou permet de positionner la virgule à l'endroit désiré.

Exemple : 1. Affichage 2. Touche 3. Affichage 4. Touche 5. Affichage

Lorsque la virgule est située à l'extrémité gauche ou droite de l'afficheur, toute nouvelle pression sur la touche — ou provoquera l'apparition de „----”.

Pour obtenir le retour de la virgule sur l'afficheur, il suffit d'appuyer sur la touche

ou suivant que celle-ci est sortie à gauche ou à droite respectivement. Du fait des cinq

possibilités de position de la virgule, la définition de la programmation peut être plus grande que la définition de la mesure. Dans ce cas, la comparaison des franchissements des seuils d'alarme se fait toujours avec la définition réelle de la mesure.

La sortie du mode programmation, ainsi que la validation se fait:

- soit par l'appui sur la touche PRGM. On sort du mode programmation et PRGM s'éteint.

- soit par le passage à une autre fonction de programmation en appuyant sur la touche ALARM,

- soit par la rotation du commutateur sur une autre position, sauf „OFF“. L'appareil repasse alors en mode mesure. Le passage sur „OFF“ interdit la validation et entraîne la perte des valeurs en cours. Les valeurs précédemment enregistrées restent valides. La relecture des informations contenues en mémoire s'effectue de la même manière que la programmation, sauf que les

touches →, →, ou ne doivent pas être utilisées.

Seuils d'alarmes (C.A 1727 uniquement)

Deux seuils peuvent être fixés. La programmation de ces valeurs est obtenue par l'appui sur la touche

ALARM en mode programmation.

Un premier appui sur la touche ALARM entraîne l'affichage de et permet la programmation du seuil bas.

Un second appui sur la touche ALARM valide le seuil bas (LO AL), affiche H AL et permet la programmation du seuil haut (HI AL).

Quand un seuil est programmé et que la fonction ALARM est activée, le symbole correspondant apparaît sur l'affichage en mode mesure et la valeur mesurée est constamment comparée à cette valeur. Le dépassement du seuil entraîne l'affichage du symbole correspondant et active le buzzer (voir utilisation de cette fonction au paragraphe ALARME).

Lorsqu'un ou des seuil(s) d'alarme ont été programmé(s) et mis en service, ceux-ci apparaissent sur le bargraphe en contraste inverse de la mesure : noir si la déviation est inférieure au seuil, blanc si la déviation est supérieure au seuil d'alarme, clignotant (4Hz) si la mesure est égale à la valeur du seuil.

Coéficient K (C.A 1727 uniquement)

Le coefficient K est un multiplicateur appliqué à la valeur brute de la mesure, permettant d'obtenir un affichage directement exploitable.

Exemples :

- programmation d'un rapport de boîte. Ceci permet de visualiser directement la vitesse en sortie d'un réducteur par mesure de la vitesse sur l'entrée.

- mesure de débit. Un débitmètre fournit une impulsion tous les 2m³. En Hz on a directement la mesure du débit (K = 2) par seconde. Avec COUNT, on obtient en plus la mesure du volume qui a circulé dans la canalisation.

La pression de la touche en mode PRGM permet la programmation de la valeur du coefficient K.

Dès qu'un coefficient autre que la valeur initiale est programmé, le symbole K apparaît en fonction mesure sur l'afficheur. L'affichage numérique et le bargraphe tiennent alors compte du coefficient multiplicateur K.

L'extinction du symbole K ne peut être obtenu qu'en reprogrammant la valeur d'origine du coefficient K (voir le tableau ci-après).

La programmation de K est limitée aux valeurs comprises entre 99,999 et 0,010. Toute autre valeur n'est pas prise en compte.

Mesure Comptage K origine
K en tr/mn K en tr 1
K en m/min K en m 0.1
K en RPM K en REV 1
K en ft/min K en ft 0.328
K en kHz, ms, % K en comptage d'impulsions 1

La programmation d'un coefficient K ne change pas les limites maximales de mesure et d'affichage (0,1 à 10000Hz et 0 à 99999 points).

Le tableau ci-après indique les fréquences limites en fonction du coefficient K programmé (on suppose l'utilisation de la prise d'entrée externe). En dehors de ces limites, l'affichage indiquera „OL“ en dépassement supérieur et „----“ pour un dépassement inférieur.

Unité de mesure Coéficient K programmé
		0.01 99.999
	fréq. MAX entrée donnant un affichage MAX de	9999.9Hz	1000Hz
		99999pts	99999pts Hz
	fréq. MIN entrée donnant un affichage MIN de	0.1Hz	0.1Hz
		0.0010pts	9999pts
tr/min ou RPM	fréq. MAX entrée donnant un affichage MAX de	10.000Hz	16.666Hz
		6000.0pts	99999pts
m/min	fréq. MIN entrée donnant un affichage MIN de	0.1Hz	0.1Hz
		0.0600pts	59999pts

Unité de mesure Coéficient K programmé
		0.033	32.81
ft/min	fréq. MAX entrée donnant un affichage MAX de	10000Hz	50.8Hz
		19800pts	99999pts
1ft = 0.3048cm1m = 3.281ft	fréq. MIN entrée donnant un affichage MIN de	0.1Hz	0.1Hz
		0.1980pts	196.86pts

Intervalle d'enregistrement (C.A 1727 uniquement)

La fonction scanning permet d'effectuer les mesures selon une cadence prédéfinie avec enregistrement automatique des résultats. Il est possible de stocker jusqu'à 4000 points.

La programmation de cette fonction est obtenue en pressant la touche en mode PRGM. Le symbole SCAN s'affiche.

La valeur programmée fixe le nombre de secondes séparant deux enregistrements successifs. Les limites sont de 10 secondes minimum et 99999 secondes maximum (environ 27 heures).

En mode mesure, l'enregistrement est démarré (arrêté) par appui sur la touche PRINT , l'affichage des symboles PRINT et SCAN confirme l'enregistrement en cours. (voir ENREGISTREMENT").

Si l'intervalle d'enregistrement dépasse cinq minutes, l'émétheur optique de l'appareil est arrêté entre chaque mesure (symbole - teint sur l'afficheur), puis remis en marche 2 secondes avant nouvelle mesure.

La fonction arrêt automatique du C.A 1727 est inhibée pendant toute la durée de la fonction scanning. Le symbole P affiché.

4.10 EXPLOITATION DES DONNÉES SUR PC (C.A 1727 UNIQUEMENT)

L'utilisation du logiciel TACHOGRAPH permet la gestion bi-directionnelle des données contenues dans le C.A 1727.

Il permet l'acquisition, le traitement et l'exploitation des mesures effectuées par le tachymètre C.A1727, ainsi que le transfert des fichiers de résultats sur le disque dur d'un PC. Il permet de les traduire dans un format compatible EXCEL, afin que l'utilisateur final puisse effectuer une exploitation numérique des résultats à sa convenance. Il permet le transfert et l'affichage des paramètres de programmation de l'appareil.

L'exploitation numérique des résultats ainsi que l'affichage correspondant sous forme de graphe - tels que le calcul de la valeur moyenne ou le calcul de l'intégrale (position ) ou de la dérivée (acélération ) - sont inclus dans le logiciel TACHOGRAPH.

Les fonctions d'édition dans la fenêtre du graphe sont :

- ajout du Min + texte1, ajout du Max + texte2, renommer le graphe

Les fonctions d'affichage envisagées pour chaque graphe sont :

- le paramétrage de l'échelle, des couleurs ,ajout de la grille (réticule) ,de deux curseurs , d'une légende avec affichage du delta entre les curseurs, de la fonction Zoom + et - .

Les fonctions de paramétrage pour le lancement de l'acquisition sont :

- le paramétrage de l'interface de communication RS232, du Scan ou cadence de lecture de la mesure, des seuils d'enregistrement, des alarmes.

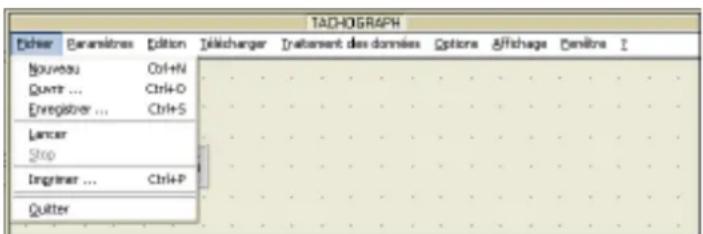

Exemple de menu à l'écran du PC : Le menu Fichier

TADHOGRAPH Dicher Paramètres Edition Néchanger Traitement des données Options Affichage Denitre I Nouveau Ctrl+N Quant ... Ctrl+O Enregistrer ... Ctrl+S Lancer Stop Ingrimer ... Ctrl+P Quitter

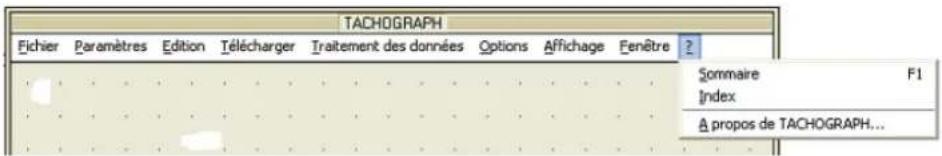

Exemple de menu à l'écran du PC : Le menu d'Aide?

TACHOGRAPH Fichier Paramètres Edition Télécharger Traitement des données Options Affichage Fenêtre ? Sommaire F1 Index A propos de TACHOGRAPH...

5. ENTRETIEN

Le tachymètre ne réclame aucun entretien particulier, hormis le remplacement de la pile et le nettoyage du boîtier.

- Réglages

L'appareil ne possède aucun réglage interne. La précision de mesure est donnée par un quartz de grande stabilité.

- Nettoyage du boîtier

Nettoyer avec un tissu légèrement imbibé d'eau savonneuse puis d'eau claire.

Une fenêtre de visée sale peut entraîner une forte dégradation des caractéristiques de visée rendant toute mesure impossible ou instable.

- Nettoyage du kit mécanique

Nettoyer avec un tissu légèrement imbibé d'eau savonneuse puis d'eau claire.

L'usage d'alcool ou de solvant peut endommager irrémédiablement l'adaptateur mécanique en détériorant sa lubrification.

- Remplacement de la pile

Lorsque le symbole pile apparaît sur l'afficheur, il est nécessaire de procéder au remplacement de celle-ci.

• mettre le commutateur sur la position "OFF".
• ouvrir le compartiment pile situé au dos de l'appareil. dévisser la vis à l'aide d'un outil (pièce de monnaie, ...)
• retirer la pile et remplacer par une neuve en respectant la polarité. Utiliser une pile de type alcaline 6LF22 ou similaire.
• refermer la trappe du compartiment en bloquant légèrement la vis.

- Stockage

En cas de non utilisation prolongée, il est conseillé de retirer la pile de l'appareil et de la stocker séparément.

- Vérification métrologique

Comme tous les appareils de mesure ou d'essais, une vérification périodique est nécessaire. Nous vous conseillons une vérification annuelle de cet appareil. Pour les vérifications et étalonnages, adressez vous à nos laboratoires de métrologie accrédités COFRAC ou aux Centres Techniques MANUMESURE.

Renseignements et coordonnées sur demande :

Tél.: [phone] - Fax: [phone]

- Réparation

Pour les réparations sous garantie et hors garantie, contactez votre agence commerciale Chauvin Arnoux la plus proche ou votre centre technique régional Manumesure qui établira un dossier de retour et vous communiquera la procédure à suivre.

Coordonnées disponibles sur notre site : http://www.chauvin-arnoux.com ou par téléphone aux numéros suivants : 02 31 64 51 55 (centre technique Manumesure) , 01 44 85 44 85 (Chauvin Arnoux).

Pour les réparations hors de France métropolitaine, sous garantie et hors garantie, retournez l'appareil à votre agence Chauvin Arnoux locale ou à votre distributeur.

- Garantie

Notre garantie s'excerce, sauf stipulation expresse, pendant 12 mois après la date de mise à disposition du matériel. Extrait de nos Conditions Générales de Vente, communiquées sur demande.

La garantie ne s'applique pas suite à :

• une utilisation inappropriée de l'équipement ou à une utilisation avec un matériel incompatible ;
• des modifications apportées à l'équipement sans l'autorisation explicite du service technique du fabricant ;
• des travaux effectués sur l'appareil par une personne non agréée par le fabricant ;
• une adaptation à une application particulière, non prévue par la définition du matériel ou non indiquée dans la notice de fonctionnement ;
• des dommages dus à des chocs, chutes ou inondations.

6. CARACTÉRISTIQUES

6.1 CARACTÉRISTIQUES GÉNÉRALES

• Appareil : Tachymètre à capteur optique, entrée externe et entrée / sortie USB (C.A 1727 uniquement).
• Fonctions : Mesures de tr/min, m/min, Hz, ms et rapport cyclique.
• Enregistrement: 4000 points, cadence de 10 à 99 999s.
• Boîtier : Polycarbonate, lentille capteur en méthacrylate.
• Dimensions : 21 x 72 x 47mm
• Masse : Environ 250g.
• Etanchéité : IP51 selon norme IEC 60529.
• Compatibilité électromagnétique :
  Conforme aux exigences relatives à la CEM selon NF EN61326-1.
• Sécurité : conforme à IEC 61010-1
• Alimentation: - Pile alcaline 9V 6LF22 ou équivalent.
• Autonomie moyenne : -250 mesures de 5 minutes avec capteur optique.
• 600 mesures de 5 minutes avec entrée externe.
• Environnement : - Stockage : -20 à +70°C / 95% HR max sans condensation.
• Fonctionnement : 0°C à +55°C / 90% HR sans condensation.

6.2 CARACTÉRISTIQUES MÉTROLOGIQUES

- Conditions de références

Grandeur d'influence	Condition de référence	Tolérances
Température ambiante 23^ ± 3k
Humidité relative 45% à 75% HR
Champ magnétique ext. < 40A/m à 50 ou 60Hz
Champ électrique < 1V/m à 50 ou 60Hz
Tension pile 9V ± 0,5V

Utilisation dans le domaine de référence

- capteur optique : cible mate (ne produisant aucune mesure en rotation sans adhésif réfléchissant).

- Prise externe : signal TTL normalisé 0 - 5V.

- Fonction tr/min

Calibre* tr/min	6.0000-9.9999 99.999	10.000-999.999	100.00-9999.9 99999	1000.0-	10000-
Résolution	0.0006tr/min	0.0006tr/min	0.0006tr/min	0.0006tr/min	0.0006tr/min
Précision	1.10^-4 de la lecture ± 6 points
Temps de mesure	11s > t > 7s	7s > t > 1s	1s > t > 1s	< 0,5s
Stabilité	± 6 points

* de 6 à 60tr/min : utilisable uniquement avec l'entrée externe. Utilisation jusqu'à 10000tr/min avec l'adaptateur mécanique.

- Fonction Hz

Pour les fréquences supérieures à 10kHz (limite supérieure du domaine d'utilisation) l'appareil peut indiquer des valeurs erronées.

Calibre* Hz	0.1000 10.000-9.9999 99.999	100.00-999.99	1000.0-9999.9	-
Résolution	0.0004Hz	0.004Hz	0.04Hz	0.4Hz
Précision	4.10^-5 de la lecture ± 4 points
Temps de mesure	11s > t > 0,5s	< 0,5s
Stabilité	± 4 points

* de 0,1 à 1kHz : utilisable uniquement avec l'entrée extérieure.

- Fonction vitesse linéaire

Adaptateur mécanique avec roue diamètre 3,1813cm donnant K = 0,1 pour les m/min et K = 0,328 pour ft/min.

Calibre* m/min 0.60	000 10.000 100	00 1000.0 10000
	----9.9999 99.999	999.99 9999.9	59999
Calibre ft/min 1.968	0 10.000 100.00	0 1000.0 10000
	----9.9999 99.999	999.99 9999.9	59999
Résolution	0.0006m/min0.0006ft/min	0.006m/min0.006ft/min	0.06m/min0.06ft/min	0.6m/min0.6ft/min	6m/min6ft/min
Précisionhors capteur	1.10^4 de la lecture ± 1 pas de résolution en m/min 3.10^4 de la lecture ± 1 pas de résolution en ft/min
Temps de mesure	11s>t>1,1s	1,1s>t>0,5s	< 0,5s
Stabilité	± 1 pas de résolution
Précisiondu capteur	3.10^-3

* de 0.6 à 6m/min et au dessus de 999.99m/min : de 1.968 à 19.680ft/min et au dessus de 3200ft/min utilisable uniquement avec l'entrée extérieure.

- Fonction périodemètre

Calibre * ms	9999.9	999.99	99.999	9.9999
	-	-	-	-
	1000.0	100.00	10.000	0.1000
Résolution	0.3ms	0.03ms	0.003ms	0.0005ms
Précision	1.10^-4 de la lecture ± 5 points
Temps de mesure	11s>t>1,5s	1,5s>t>1,5s	11s>t>1,5s	11s>t>1,5s
Stabilité	± 1 pas de résolution

* de 100.0 à 9999.9ms : utilisable uniquement avec l'entrée externe.

• Fonction rapport cyclique

Calibre % *9999.9 999	99 99.999---1000.0 100.00	10.000
Résolution 0.1% 1%
Précision 0.1% de l'échelle de 0.2Hz à 50Hz 1% de l'échelle 0.2% de l'échelle de 50Hz à 125Hz
Gamme de fréquence	0.2 à 125Hz	1 à 125Hz	125 à 500Hz
Temps de mesure	6s>t>0,5s	1,5s>t>0,5s	< 0.5s
Stabilité	± 1 point de 0.2Hz à 50Hz± 2 points de 50Hz à 125Hz		± 1 point

* Utilisable uniquement avec l'entrée extérieure.

• Fonction compteur d'évènements

Gamme de mesure	de 0 à 99999 évènements
Gamme de fréquence de comptage	de 1Hz à 10kHzde 0.1Hz à 10kHz avec l'entrée extérieure en gamme élargie
Précision du comptage	± 1 évènement

6.3 CARACTÉRISTIQUES DU CAPTEUR

- Conditions de mesure

- Capteur optique

Surface réfléchissante : de 10 à 90% de la surface de la cible.

Surface de la cible : en absence de l'adhésif réfléchissant, l'appareil ne doit pas pouvoir effectuer de mesure.

Distance de mesure : de 1 à 50cm. La distance maximale est donnée pour un ruban adhésif réfléchissant d'une surface minimale de 10cm².

Angle de mesure : ±15° par rapport à la perpendiculaire de la surface réfléchissante.

• Variante dans le domaine d'utilisation

Grandeur d'influence	Limite du domaine d'application	Grandeur influencée	Variation typique	Variation max
Température ambiante	-10 à + 70°C	Toute grandeur mesurée	± 30 ppm	± 50 ppm
Humidité	10% à 90% HR hors condensation	Toute grandeur mesurée	< 1.10-5	non significatif
Alimentation	7 à 10V	Toute grandeur mesurée		non significatif

- Capteur optique

Longueur d'onde d'émission : 890nm.

Puissance lumineuse d'émission : dépend de la distance de visée ;

$$ \text { à } 1 \mathrm{cm} = > 0, 5 \mathrm{mW/cm} ^ {2} $$

$$ \text { à } 5 0 \mathrm{cm} = > \approx 2 \mathrm{mW/cm}. $$

Puissance lumineuse minimale en réception : 10μW/cm².

Rapport surface réfléchissante/surface cible : > 5%.

Distance de détection : de 1 à 50cm.

Angle de visée par rapport à la perpendiculaire de la cible : 0° ±15°.

6.4 CARACTÉRISTIQUES DE L'ADAPTATEUR ET SES EMBOUTS

- Adaptateur mécanique

Embouts : élastomère dureté 80 shores

Pression exercée sur la pièce en mouvement : entre 2 et 40N.

Vitesse maximale : 10000tr/min.

Durée de vie : environ 1000 heures à 3000tr/min sous une pression de 20N.

- Accessoire embout conique

Cet embout permet la mesure par contact en bout d'axe d'un système en rotation.

C'est un cône en élastomère (diamètre maxi 15mm) qui vient s'ajuster sur l'axe de sortie de l'adaptateur, avec verrouillage instantané.

Diamètre minimum de l'arbre de mesure : 5mm.

- Accessoire embout cylindrique

Cet embout permet la mesure par contact en bout d'axe d'un système en rotation.

C'est un cylindre en élastomère qui vient s'ajuster sur l'axe de sortie de l'adaptateur, avec verrouillage instantané.

Il permet la mesure de vitesse d'arbres de diamètre supérieur à 5mm ou à extrémité plane.

- Accessoire embout à roue

Cet embout permet la mesure de vitesse linéaire par contact direct avec la pièce en mouvement. C'est une roue en élastomère, non déformable qui vient s'ajuster sur l'axe de sortie de l'adaptateur, avec verrouillage instantané.

Diamètre de la roue : 30,183mm.

Développement de la roue : 10cm ± 0,1mm

7. POUR COMMANDER

TACHYMÈTRE C.A 1725....P01174810

Livré dans sa malette avec 1 connecteur FRB F, 1 pile 9V, 1 jeu de 15 films rétro réfléchissants (longueur de 0,1m), 1 notice de fonctionnement sur CD ROM et un Guide de démarrage rapide sur papier.

ACCESSOIRES du C.A 1725

- Kit accessoires mécaniques ....P01174902 Composé de 1 adaptateur mécanique, 1 roue calibrée, 1 embout conique, 1 embout cylindrique.

RECHANGES du C.A 1725

- Embouts (jeu de 3) P01174903

composé de 1 roue calibrée, 1 embout conique, 1 embout cylindrique

- Pile 9V ...... P01100620

- Film rétro réfléchissant (15 bandes de 0,1m) P01101797

-Prise FRB F P01101785

TACHYMÈTRE C.A 1727 P01174830

Livré dans sa malette avec 1 connecteur FRB F, 1 pile 9V, 1 jeu de 15 films rétro réfléchissants (longueur de 0,1m), 1 notice de fonctionnement sur CD ROM, 1 logiciel TACHOGRAPH sur CD ROM, 1 cordon USB C.A 1727 <-> PC et un Guide de démarrage rapide sur papier.

ACCESSOIRES du C.A 1727

- Kit accessoires mécaniques ...... P01174902 Composé de 1 adaptateur mécanique, 1 roue calibrée, 1 embout conique, 1 embout cylindrique.

- Logiciel TACHOGRAPH sur CD ROM P01174835

- Cordon USB-A <--> USB-B P01295293

RECHANGES du C.A 1727

- Embouts (jeu de 3) P01174903

composé de 1 roue calibrée, 1 embout conique, 1 embout cylindrique

- Pile 9V ...... P01100620

- Film rétro réfléchissant (15 bandes de 0,1m) P01101797

-Prise FRB F P01101785

TACHOGRAPH Eicher Paramètres Edition Télécharger Traitemment des données Options Affichage Enêtre ? Nouveau Ctrl+N Quvir... Ctrl+0 Enregistrer... Ctrl+5 Lancer Stop Imprimer... Ctrl+2 Quitter

TACHOGRAPH Fichier Paramètres Edition Télécharger Traitement des données Options Affichage Fenêtre ? Sommaire F1 Index A propos de TACHOGRAPH...

5. MAINTENANCE

TACHOGRAPH Eicher Paramètres Edition Télécharger Traitement des données Options Affichage Enêtre 1 Nouveau Ctrl+N Ouvrir ... Ctrl+O Enregistrer ... Ctrl+S Lancer Stop Imprimer ... Ctrl+P Quitter

TACHOGRAPH Fichier Paramètres Edition Télécharger Traitement des données Options Affichage Fenêtre ? Sommaire F1 Index A propos de TACHOGRAPH...

5. INSTANDHALTUNG

stoppe l'enregistrement.

Applicazione:

TACHOGRAPH Eicher Paramètres Edition Télécharger Traitemement des données Options Éffichage Enêtre 2 Nouveau Ctrl+N Quvrir ... Ctrl+0 Enregistrer ... Ctrl+S Lancer Stop Imprimer ... Ctrl+P Quitter

TACHOGRAPH Fichier Paramètres Edition Télécharger Traitement des données Options Affichage Fenêtre ? Sommaire F1 Index A propos de TACHOGRAPH...

5. MANUTENZIONE

TACHOGRAPH Fichier Paramètres Edition Télécharger Traitement des données Options Affichage Fenêtre ? Sommaire F1 Index A propos de TACHOGRAPH...

5. MANTENIMIENTO

190, rue Championnet - 75876 PARIS Cedex 18 - FRANCE

Tél. : [phone] - Fax : [phone] - [e-mail]

Export : Tél. : [phone] - Fax : [phone] - [e-mail]
