ANIR1505BK700 - Antenne TV NEDIS - Notice d'utilisation et mode d'emploi gratuit

Marque	Nedis
Modèle	ANIR1505BK700
Type de produit	Antenne TV intérieure
Usage prévu	Réception de diffusions TV numériques terrestres (DVB-T, ISDB-T, DMB-T/H, ATSC)
Alimentation	5 V CC, 40 mA (via adaptateur CA/CC ou décodeur TVN)
Gamme de fréquences	UHF : 470 – 694 MHz
Gain	26 dB
Niveau de sortie	100 dBμV
Facteur de bruit	≤ 5 dB
Technologie	Circuit SMD, blindé contre les interférences
Amplificateur	Intégré, à gain élevé et faible bruit
Compatibilité HD	TV HD, Freeview, signaux numériques terrestres
Connexion	Câble coaxial (type F)
Contenu de la boîte	Antenne TNT, câble USB (adaptateur secteur non inclus)
Installation	Intérieure uniquement, sur surface plane ou murale
Sécurité	Ne pas exposer à l'eau, à la chaleur ou aux chocs ; tenu hors de portée des enfants
Entretien	Nettoyer avec un chiffon sec et doux ; ne pas utiliser de produits chimiques
Réparabilité	Aucune pièce réparable par l'utilisateur ; ne pas ouvrir le boîtier
Conformité	Directive RED 2014/53/UE (déclaration disponible en ligne)
Dimensions	Environ 15 x 10 x 2 cm (estimation)

FOIRE AUX QUESTIONS - ANIR1505BK700 NEDIS

Comment alimenter l'antenne Nedis ANIR1505BK700 ?

L'antenne peut être alimentée de deux façons : via un adaptateur CA/CC (5 V, 40 mA) branché sur une prise secteur, ou directement par le décodeur TVN si celui-ci fournit une alimentation 5 V sur le câble coaxial. Assurez-vous que la fonction d'alimentation du décodeur est activée.

Quels types de signaux cette antenne peut-elle recevoir ?

Elle est compatible avec les signaux TV numériques terrestres : DVB-T, ISDB-T, DMB-T/H et ATSC. Elle reçoit également les signaux Freeview et la TV HD.

L'adaptateur secteur est-il inclus dans la boîte ?

Non, l'adaptateur secteur n'est pas inclus. La boîte contient l'antenne et un câble USB. Vous devez utiliser un adaptateur USB standard (5 V, 500 mA minimum) ou l'alimentation du décodeur TVN.

Comment installer l'antenne avec un décodeur TVN ?

Connectez le câble coaxial de l'antenne à l'entrée antenne du décodeur TVN. Assurez-vous que l'alimentation 5 V du décodeur est activée dans ses réglages. L'antenne sera alors alimentée par le câble coaxial.

Puis-je utiliser cette antenne à l'extérieur ?

Non, cette antenne est conçue pour un usage intérieur uniquement. Elle n'est pas résistante aux intempéries.

Que faire si la réception est mauvaise ?

Essayez de placer l'antenne près d'une fenêtre ou en hauteur, orientez-la vers l'émetteur le plus proche. Évitez les obstacles métalliques. Vérifiez que l'alimentation est correcte (5 V). Vous pouvez aussi effectuer une recherche automatique des chaînes sur votre téléviseur.

L'antenne est-elle compatible avec la 4G/5G ?

L'antenne est conçue pour la réception TV, mais elle peut être affectée par les signaux 4G/5G. Un filtre 4G peut être nécessaire dans certaines zones. Consultez la notice pour plus de détails.

Comment nettoyer l'antenne ?

Débranchez l'antenne avant le nettoyage. Utilisez un chiffon sec et doux pour enlever la poussière. N'utilisez jamais de produits chimiques ou d'eau.

L'antenne fonctionne-t-elle avec un téléviseur sans décodeur ?

Oui, si votre téléviseur possède un tuner numérique intégré (DVB-T), vous pouvez connecter l'antenne directement à l'entrée antenne du téléviseur. Celui-ci fournira l'alimentation nécessaire via le câble coaxial.

Où trouver la déclaration de conformité ?

La déclaration de conformité complète est disponible en ligne à l'adresse : nedis.fr/ANIR1505BK700#support.

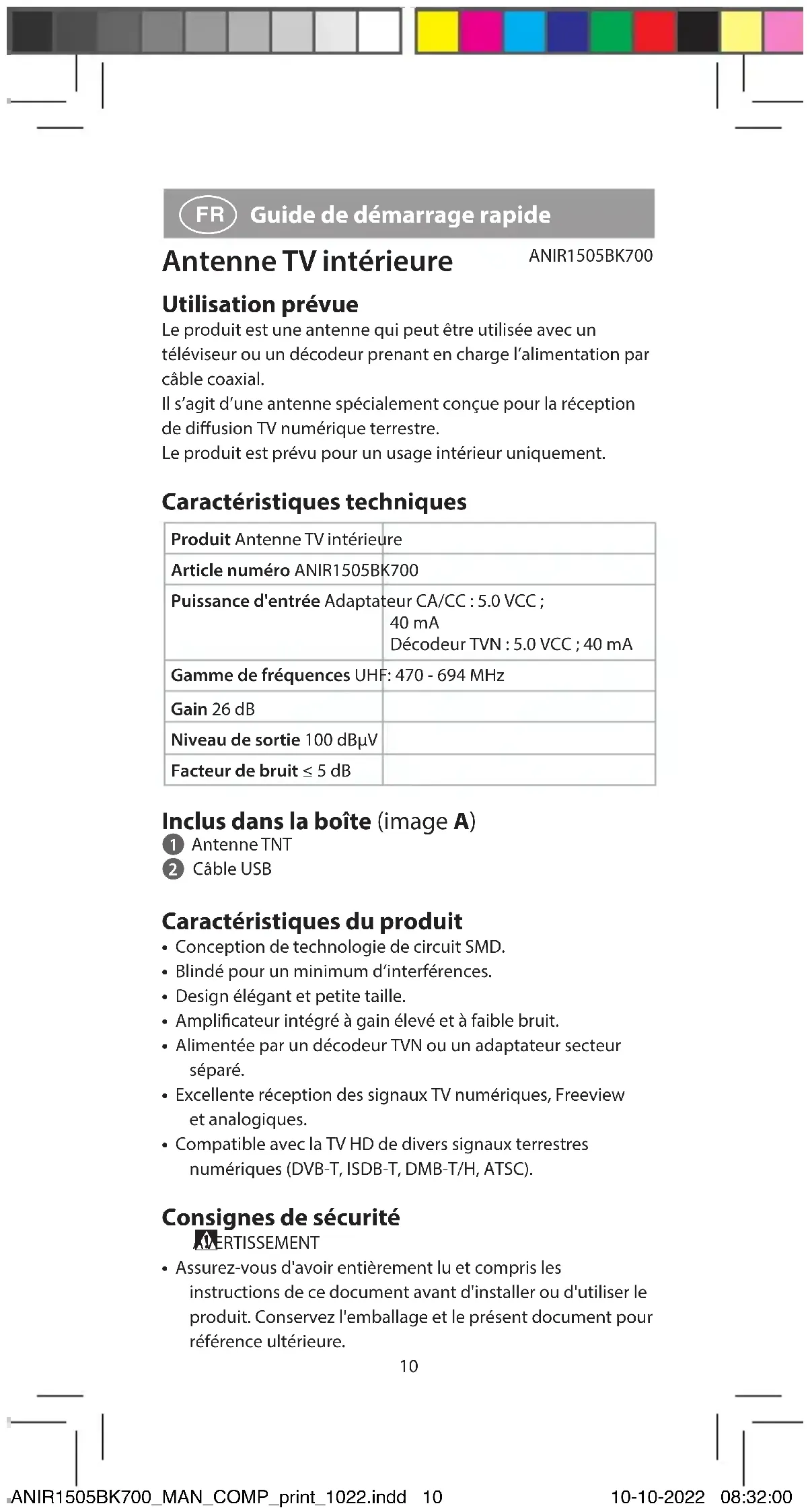

MODE D'EMPLOI ANIR1505BK700 NEDIS

Antenne TV intérieure

ANIR1505BK700

Utilisation prévue

Le produit est une antenne qui peut être utilisée avec un téléviseur ou un décodeur préalablement en charge l'alimentation par câble coaxial.

Il s'agit d'une antenne spécialement conçue pour la réception de diffusions TV numériques terrestres.

Le produit est prévu pour un usage intérieur uniquement.

Caractéristiques techniques

Produit Antenne TV interieure
Article numéro ANIR1505BK700
Puisance d'entrée Adaptateur CA/CC : 5.0 VCC ;40 mADécodeur TVN : 5.0 VCC ; 40 mA
Gamme de fréquences UHF: 470 - 694 MHz
Gain 26 dB
Niveau de sortie 100 dBμV
Facteur de bruit ≤ 5 dB

Inclus dans la boîte (image a)

Antenna TNT

Cable USB

Caractéristiques du produit

• Conception de technologie de circuit SMD.
• Blindé pour un minimum d'interférences.
• Design élégant et petite taille.
• Amplificateur intégré à gain élevé et à faible bruit.
• Alimentée par un décodeur TVN ou un adaptateur secteur séparé.
• Excellente réception des signaux TV numériques, Freeview et analogiques.
• Compatible avec la TV HD de divers signaux terrestres numériques (DVB-T, ISDB-T, DMB-T/H, ATSC).

Consignes de sécurité

Assurez-vous d'avoir entièrement lu et compris les instructions de ce document avant d'installer ou d'utiliser le produit. Conservez l'emballage et le présent document pour référence ultérieure.

Utilisez le produit uniquement comme précisé dans le présent document. - Ne pas utiliser le produit si une pièce est endommagée ou défectueuse. Remplacez immédiatement un produit endommagé ou défectueux. - Ne pas laisser tomber le produit et éviter de le cogner. - Ce produit ne peut être réparé que par un technicien qualifié afin de réduire les risques d'électrocution. - Ne pas exposer le produit à l'eau ou à l'humidité. - Ne pas jeter ce produit avec les autres ordures ménagères. - Le produit ne contient aucune pièce réparable par l'utilisateur. Ne pas ouvrir le boîtier. - Gardez le produit hors de portée des enfants, de personnes infirmes ou d'animaux. - Vérifiez régulièrement si le produit présente des signes de dommages. En cas de dommages, n'utilisez plus le produit et renvoyez-le au fournisseur. - Tenez le produit à l'écart des sources de chaleur. Ne pas placer le produit sur des surfaces chaudes ou à proximité de flammes nues. - Ne soumettez pas le produit à des contraintes mécaniques. - Ne pas exposer le produit à un niveau élevé de vibrations.

Mode d'emploi

Pour faire fonctionner la mini-antenne numérique, assurez-vous de disposer d'un écodeur TVN approprié et que cette fonction soit activée. Reportez-vous au mode d'emploi de votre écodeur TVN pour plus de détails.

Installation 1 : alimentée par un écodeur TVN (image b)

1. Connectez le câble coaxial avec l'antenne et le décodeur TVN ou le téléviseur.
2. Connectez la prise de sortie CC de l'adaptateur d'alimentation au connecteur d'entrée CC de l'antenne, puis branchez l'adaptateur d'alimentation CA/CC dans la prise d'alimentation CA.

La prise de l'adaptateur d'alimentation USB n'est pas incluse dans l'unité.

Installation 2 : alimentée par adaptateur ca/cc (image c)

Connectez le câble coaxial avec l'antenne et le décodeur TVN.

Assurez-vous que l'alimentation 5V de votre décodeur TVN soit sous tension.

Traitement des déchets

Ce symbole indique que ce produit ne doit pas être jeté avec les autres déchets ménagers dans l'UE.

Afin d'éviter tout risque pour l'environnement ou la santé humaine d'une élimination incontrôlée des déchets, vous devez le recycler pour qu'il puisse promouvoir la réutilisation durable des matières premières. Pour retourner votre produit usagé, vous pouvez utiliser les systèmes de reprise et de collecte classiques ou contacter le magasin où le produit a été acheté. Il peut recycler ce produit pour l'environnement.

Déclaration de conformité

Nous, Nedis B. V., déclarons en tant que fabricant que le produit ANIR1505BK700 de notre marque Nedis®, produit en Chine, a été testé conformément à toutes les normes et réglementations CE en vigueur et que tous les tests ont été réussis. Cela inclut, sans toutefois s'y limiter, la directive RED 2014/53/UE.

La Déclaration de conformité complète (et la fiche de sécurité le cas échéant) peut être trouvée et téléchargeée via: nedis.fr/ANIR1505BK700#support
