MANUALE UTENTE ANIR1505BK700 NEDIS

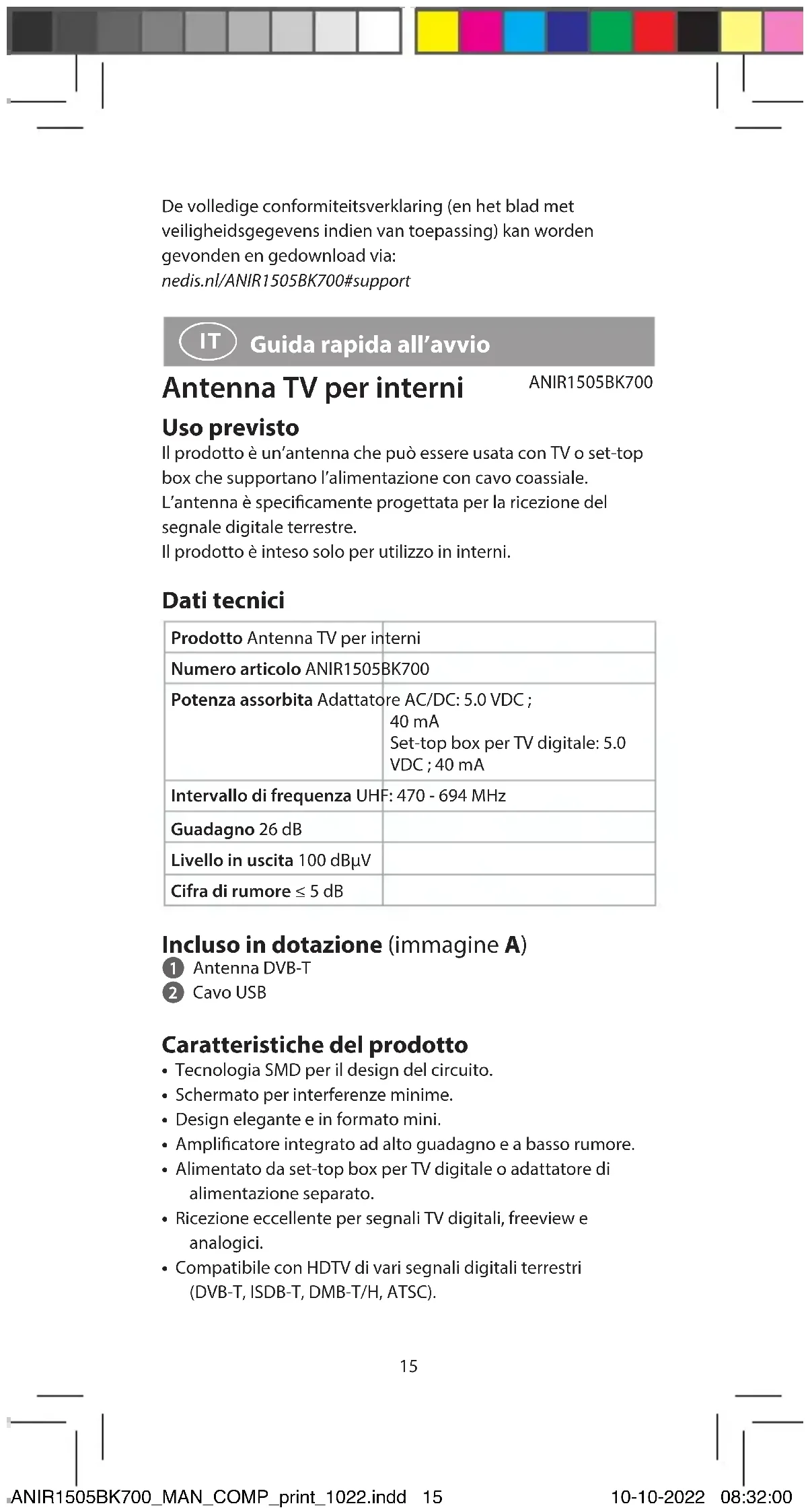

Guida rapida all'avvio

Antenna TV per interni

ANIR1505BK700

Uso previsto

Il prodotto è un'antenna che può essere usata con TV o set-top box che supportano l'alimentazione con cavo coassiale.

L'antenna è specificamente progettata per la riscizione del segnale digitale terrestre.

Il prodotto è inteso solo per utilizzo in interni.

Dati tecnici

Prodotto Antenna TV per interni

Numero articolo ANIR1505BK700

Potenza assorbita Adattatore AC/DC: 5.0 VDC;40 mASet-top box per TV digitale: 5.0VDC; 40 mA

Intervallo di frequenza UHF: 470 - 694 MHz

Guadagno 26 dB

Livello in uscita 100 dBμV

Cifra di rumore ≤ 5 dB

Incluso in dotazione (imagine A)

Antenna DVB-T
Cavo USB

Caratteristiche del prodotto

• Tecnologia SMD per il design del circuito.
• Schermato per interferenze minime.
• Design elegance in formatting mini.
• Amplificatore integrato ad alto guadagno e a basso rumore.
• Alimentato da set-top box per TV digitale o adattatore di alimentazione separato.
• Ricezione eccellenente per segnali TV digitali, freview e analogici.
• Compatibleie con HDTV di vari segnali digitali terrestri (DVB-T, ISDB-T, DMB-T/H, ATSC).

Istruzioni di sicurezza

ENZIONE

• Assicurarsi di aver fatto e compreso pienamente le istruzioni presenti nel documento prima di installare o utilizzare il prodotto. Conservare la confezione e il presente documento per farvi riferimento in futuro.
• Utilizzare il prodotto solo come descrizione nel presente documento.
• Non utilizzato il prodotto se una parte è danneggiata o difettosa. Sostituire immediatamente un prodotto danneggiato o difettoso.
  Non far cadere il prodotto ed evitare impatti.
• Il prodotto può essere riparato e sottoposto a manutenzione esclusivamente da un technician qualificato per ridurre il rischio di scosse elettriche.
  Non esporre il prodotto all'acqua o all'umidità.
  Non gettare il prodotto con altri rifiuti domestici.
• Non sono presenti parti riparabili dall'utente. Non aprire l'alloggiamento.
• Tenere il prodotto lontano alla portata dei bambini, degli infermi o degli animali.
• Controllare periodicamente che il prodotto non presenti segni di danni, non utilizzato più se danneggiato e restituirlo al fornitore.
• Tenere il prodotto lontano da fonti di calore. Non posizionare il prodotto su superfici calde o accanto a fiamme libere.
• Non sopporre il prodotto a sollecitazioni meccaniche.
• Non esporre il prodotto ad alto livelli di vibrazioni.

Istruzioni operative

Per far funzionare la mini antenna digitale, accertarsi di essere un set-top box per TV digitale adatto e che la funzione sia attiva. Per maggiori dettagli consultare le istruzioni operative del proprio set-top box per TV digitale.

Installazione 1: alimentazione con set-top box per TV digitale (imagine B)

1. Collegare il cavo coassiale con l'antenna e il set-top box per TV digitale o il tevisore.
2. Collegare il jack di uscita DC dell'adattatore di alimentazione al connettore di ingresso DC dell'antenna, quando insere l'adattatore di alimentazione AC/DC nella presa di alimentazione AC.

La spina USB dell'adattatore di alimentazione non è inclusa nelle unità.

Installazione 2: alimentazione con adattatore AC/DC (imagine C)

Collegare il cavo coassiale con l'antenna e il set-top box per TV digitale.

Accertarsi che l'alimentazione da 5V sia accesa sul proprio set-top box per TV digitale.

Smaltimento

Questo symbolo indica che il prodotto non deve esseregettato insieme ad altri rifiuti domestici in tutta l'UE. Per evitare eventuali danni all'ambiente o alla salute umana dovuti allo smaltimento incontrallato dei rifiuti, l'utente ha la responsabilità di riciclare in modo da promuovere il riutilizzo sostinibile delle materie prime. Per restituire il prodotto usato è possible utilizzato i normali sistemi di raccolta e restituzione oppure contattare il negozio presso il quale è stato acquistato il prodotto. In entrambi i casi il prodotto può essere riciclato, a protezione dell'ambiente.

Dichiarazione di conformità

Noi sottoscritti, Nedis B.V., dichiariamo, in quanto fabbricanti, che il prodotto ANIR1505BK700 con il nostro marchio Nedis®, prodotto in Cina, è stato collaudato ai sensi di tutte le norme e i regolamenti CE pertinenti e che tutti i collaudi sono stati superati con successo. Questo include,enza esclusione alcuna, la normativa RED 2014/53/UE.

La Dichiarazione di conformità completa (e le schede di sicurezza, se applicabili) sono disponibili e posso sono essere scaricate da:

nedis.it/ANIR1505BK700#support
