Grandioso M1 - Recepteur Esoteric - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur
Marque	Esoteric
Modèle	Grandioso M1
Dimensions (L × H × P)	491 × 221,5 × 535 mm
Poids	62 kg
Puissance nominale (8 Ω)	300 W
Puissance nominale (4 Ω)	600 W
Puissance moyenne en continu (2 Ω)	1200 W
Réponse en fréquence	5 Hz - 100 kHz (+0 dB, -3 dB, 6 Ω)
Rapport signal/bruit	122 dB (IHF-A)
Distorsion harmonique totale	0,006 % (1 kHz, 8 Ω, 300 W)
Facteur d'amortissement	1000
Gain	28 dB
Impédance d'entrée (RCA)	1 MΩ
Impédance d'entrée (XLR)	1 MΩ
Prises d'entrée	RCA ×1 paire, XLR ×1 paire
Alimentation	CA 230 V (Europe), 120 V (USA/Canada), 220 V (Corée)
Consommation électrique	530 W (Europe), 520 W (USA)
Température de fonctionnement	+10°C à +35°C
Impédance d'enceinte minimale	4 Ω
Nombre de canaux	2
Accessoires fournis	Cordon d'alimentation, patins en feutre, plateau de soutien, vis, manuel, carte de garantie
Fonctions de protection	Court-circuit, surchauffe, courant continu
Nettoyage et entretien	Chiffon sec et doux ; éviter produits chimiques

FOIRE AUX QUESTIONS - Grandioso M1 Esoteric

Comment brancher les enceintes sur le Grandioso M1 ?

Utilisez des câbles d'enceinte du commerce. Branchez le bornier + de l'unité au bornier + de l'enceinte et le bornier - au bornier -. Assurez-vous que l'impédance des enceintes est d'au moins 4 Ω. Pour les fiches bananes, insérez-les dans l'ouverture à l'avant du bornier. Pour les fils dénudés, dévissez le capuchon, insérez le conducteur et revissez.

Que faire si le voyant d'alimentation clignote en bleu ?

Cela indique qu'un circuit de protection est activé. Vérifiez les câbles d'enceinte pour un court-circuit. Éteignez l'unité, corrigez le problème et rallumez.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec et doux. Pour les taches tenaces, un chiffon humide bien essoré. Ne vaporisez jamais de liquide directement. N'utilisez pas de diluant ou de produits chimiques. Débranchez l'alimentation avant le nettoyage.

Pourquoi aucun son ne sort ?

Vérifiez que l'unité est allumée (voyant bleu fixe). Vérifiez le préamplificateur et les connexions. Assurez-vous que le sélecteur d'entrée (RCA/XLR) est correct. Augmentez le volume du préamplificateur.

Comment sélectionner l'entrée entre RCA et XLR ?

Utilisez le sélecteur INPUT SELECTOR à l'arrière de l'unité. Ne le déplacez pas quand l'unité est allumée pour éviter un bruit fort.

Quel est le poids du Grandioso M1 ?

Il pèse 62 kg. Soyez prudent lors de l'installation pour éviter les blessures.

Quelle est la puissance de sortie ?

Puissance nominale : 300 W (8 Ω), 600 W (4 Ω). Puissance moyenne en continu : 1200 W (2 Ω), 2400 W (1 Ω limité).

Comment utiliser le plateau de soutien du cordon d'alimentation ?

Alignez le plateau avec le cordon d'alimentation et fixez-le avec les vis fournies. Il supporte les cordons lourds comme les modèles Esoteric MEXCEL.

Comment régler la luminosité du voyant d'alimentation ?

Tournez le bouton de réglage de luminosité de LED sur la face arrière. Il permet d'ajuster l'intensité du voyant.

Que faire en cas de surchauffe ?

Si le voyant alterne entre bleu et violet, l'unité surchauffe. Éteignez-la, attendez qu'elle refroidisse. Améliorez la ventilation en laissant au moins 20 cm d'espace libre autour. Si le problème persiste, contactez le revendeur.

MODE D'EMPLOI Grandioso M1 Esoteric

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

• N'exposez pas cet appareil aux gouttes ni aux éclaboussures.
• Ne placez pas d'objet rempli de liquide sur l'appareil, comme par exemple un vase.
• N'installez pas cet appareil dans un espace confiné comme une bibliothèque ou un meuble similaire.
• L'appareil tire un courant nominal de veille de la prise secteur quand son interrupteur POWER ou STANDBY/ON n'est pas en position ON.
• L'appareil doit être placé suffisamment près de la prise de courant pour que vous puissiez à tout moment atteindre facilement la fiche du cordon d'alimentation.
• La fiche secteur est utilisée comme dispositif de déconnexion et doit donc toujours rester disponible.
• Les produits de Classe I sont équipés d'un cordon d'alimentation ayant une fiche de terre. Le cordon de ces produits doit être branché dans une prise de terre.
• Si le produit utilise des batteries (y compris un pack d'accus ou des piles), elles ne doivent pas être exposées au soleil, au feu ou à une chaleur excessive.
• PRÉCAUTION pour les produits utilisant des batteries au lithium remplaçables : il existe un danger d'explosion en cas de remplacement par un type de batterie incorrect. Remplacez-les uniquement par des modèles identiques ou équivalents.
• Des précautions doivent être prises pour l'emploi d'écouteurs ou d'un casque avec le produit car une pression acoustique (volume) excessive dans les écouteurs ou dans le casque peut provoquer une perte d'audition.

Nous, TEAC AUDIO EUROPE, Liegnitzer Straße 6, 82194 Gröbenzell, Allemagne, déclarons sous notre propre responsabilité que le produit TEAC décrit dans ce mode d'emploi est conforme aux normes techniques lui correspondant.

Pour les consommateurs européens

Mise au rebut des équipements électriques et électroniques

(a) Tout équipement électrique et électronique doit être traité séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales.
(b) En vous débarrassant correctement des équipements électriques et électroniques, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement.
(c) Le traitement incorrect des déchets d'équipements électriques et électroniques peut avoir des effets graves sur l'environnement et la santé humaine en raison de la présence de substances dangereuses dans les équipements.
(d) Le symbole de déchets d'équipements électriques et électroniques (DEEE), qui représente une poubelle à roulettes barrée d'une croix, indique que les équipements électriques et électroniques doivent être collectés et traités séparément des déchets ménagers.
(e) Des systèmes de retour et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des vieux équipements électriques et électroniques, veuillez contacter votre mairie, le service d'ordures ménagères ou le magasin dans lequel vous avez acquis l'équipement.

Mise au rebut des piles et/ou accumulateurs

(a) Les piles et/ou accumulateurs hors d'usage doivent être traités séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales.
(b) En vous débarrassant correctement des piles et/ou accumulateurs hors d'usage, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement.
(c) Le traitement incorrect des piles et/ou accumulateurs hors d'usage peut avoir des effets graves sur l'environnement et la santé humaine car ils contiennent des substances dangereuses.
(d) Le symbole de déchets d'équipements électriques et électroniques (DEEE), qui représente une poubelle à roulettes barrée d'une croix, indique que les piles et/ou accumulateurs doivent être collectés et traités séparément des déchets ménagers.

Si une pile ou un accumulateur contient plus que les valeurs spécifiées de plomb (Pb), mercure (Hg) et/ou cadmium (Cd) telles que définies dans la directive sur les piles et accumulateurs (2006/66/CE), alors les symboles chimiques de ces éléments seront indiqués sous le symbole DEEE.

(e) Des systèmes de retour et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des piles et/ou accumulateurs, veuillez contacter votre mairie, le service d'ordures ménagères ou le magasin dans lequel vous les avez achetés.

Sommaire

Nous vous remercions d'avoir choisi ce produit Esoteric.

Lisez ce mode d'emploi avec attention pour tirer les meilleures performances de cette unité.

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES....17

Avant l'utilisation 18

Contenu de l'emballage....18

Précautions d'emploi....19

À propos du plateau de soutien du cordon d'alimentation.....19

Note sur les pieds de découplage .... 19

Branchement des enceintes....20

Branchements....21

Nomenclature et fonctions des parties.... 22

Fonctionnement de base 24

Notes sur les circuits de protection....25

Entretien 25

Guide de dépannage....26

Caractéristiques techniques....27

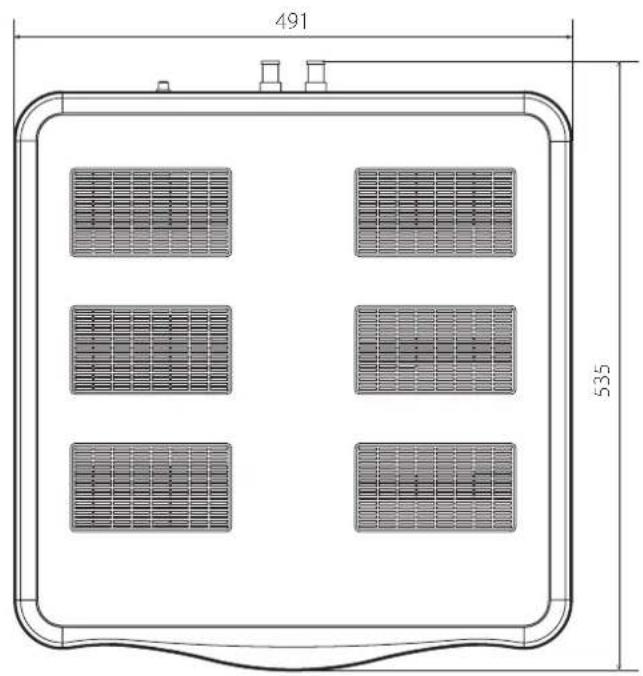

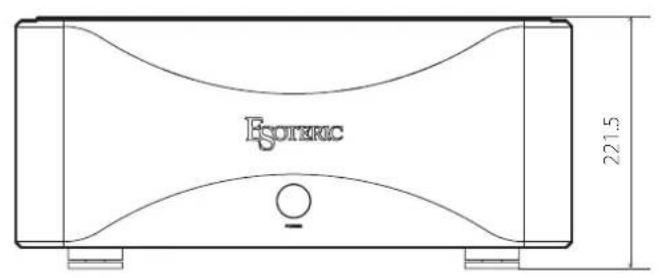

Dessin avec cotes....28

Avant l'utilisation

Contenu de l'emballage

Vérifiez que vous disposez bien de tous les accessoires représentés ci-dessous. Veuillez contacter le magasin dans lequel vous avez acheté cette unité si l'un des accessoires manque ou a été endommagé.

Cordon d'alimentation × 1 Patins en feutre × 4

Plateau de soutien de cordon d'alimentation × 1

Vis pour le plateau de soutien de cordon d'alimentation × 2

Mode d'emploi (ce document) × 1

Carte de garantie × 1

- Après avoir lu ce mode d'emploi, gardez-le en lieu sûr avec la carte de garantie pour vous y référer ultérieurement.

Précautions d'emploi

• L'unité est très lourde, aussi faites attention de ne pas vous blesser durant l'installation.
• N'installez pas cette unité dans un lieu qui pourrait chauffer. Cela comprend les endroits exposés directement au soleil ou près d'un radiateur, d'un chauffage, d'une cuisinière ou d'autres appareils chauffants. En outre, ne la placez pas au-dessus d'un autre amplificateur ou équipement générant de la chaleur.
• Évitez les endroits sujets aux vibrations ou exposés à une poussière excessive, au froid et à l'humidité.
• Cette unité génère plus de chaleur que des amplificateurs de puissance ordinaires. Lorsque vous l'installez, posez-la à au moins 20 cm des murs et autres équipements.

Si vous la placez dans un rack, veillez à éviter la surchauffe en utilisant un rack avec par exemple des ouvertures de ventilation et en laissant au moins 20 cm d'espace libre au-dessus de l'unité et 10 cm derrière.

- Ne l'installez pas debout, face vers le haut ou sur le côté.

• Placez l'unité sur une surface stable près du système audio que vous allez utiliser avec elle.
• NE placez RIEN sur le dessus de l'unité, pas même des CD, CD-R, disques vinyle ou cassettes. Cela pourrait entraîner des dommages.
• Ne posez pas de tissu sur l'unité et ne placez pas celle-ci sur du linge de maison ou sur une épaisse moquette. Cela pourrait entraîner la surchauffe de l'unité ou l'endommager.
• Fournissez à l'unité une tension d'alimentation qui correspond à celle indiquée sur la face arrière. Si vous avez des doutes à ce sujet, consultez un électricien.

- Ne déplacez pas l'unité durant l'utilisation.

• N'ouvrez pas le boîtier de l'unité car cela pourrait endommager le circuit ou entraîner un choc électrique. Si un objet étranger pénètre dans l'unité, contactez votre revendeur.
• Quand vous débranchez la fiche d'alimentation d'une prise secteur, tirez toujours directement sur la fiche. Ne tirez jamais sur le cordon lui-même.
• Quand cette unité est en service, allumer un téléviseur à proximité peut entraîner l'apparition de parasites sur l'écran de celui-ci, en fonction des caractéristiques du signal télédiffusé. Ce n'est pas un mauvais fonctionnement de l'unité ni du téléviseur. Si cela se produit, éteignez l'unité.

À propos du plateau de soutien du cordon d'alimentation

Cette unité possède un plateau pour soutenir les cordons d'alimentation lourds, tels que les modèles ESOTERIC 7N-PC9500 MEXCEL et 7N-PC7500 et 7N-PC5500.

Alignez-le avec le cordon d'alimentation utilisé et fixez-le en serrant fermement les vis.

Entrée d'alimentation Cordon d'alimentation Support Vis

Note sur les pieds de découplage

Des pieds à pointeau métallique de haute précision sont solidement fixés à la plaque inférieure de cette unité.

Leur plateau n'est pas fixé de façon rigide, mais quand l'unité est posée à sa place, elle est soutenue par ces pieds à pointeau, qui dispersent efficacement les vibrations.

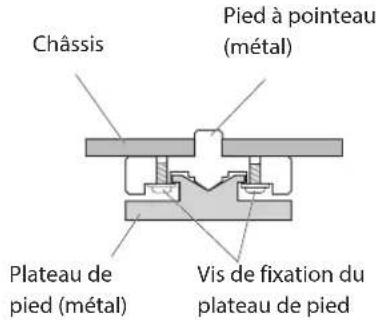

Châssis Pied à pointeau (métal) Plateau de pied (métal) Vis de fixation du plateau de pied

- Fixez les patins de feutre fournis sous les pieds de protection pour éviter de rayer la surface sur laquelle est placée l'unité.

Notes sur les câbles d'enceintes

• Utilisez des câbles d'enceinte du commerce pour brancher les enceintes.
• Utilisez les câbles d'enceinte les plus courts possibles. Plus le câble est long, plus grande est la valeur de la résistance et plus les performances d'amortissement sont réduites. En outre, la longueur accroît également l'impédance et la capacitance, dégradant la qualité sonore dans les hautes fréquences.
• Utilisez des câbles de même longueur pour les enceintes gauche et droite.

Comment brancher les câbles d'enceinte

Utilisez des câbles d'enceinte du commerce pour relier le bornier + de l'unité au bornier + de l'enceinte et le bornier – de l'unité au bornier – de l'enceinte.

- Utilisez des enceintes d'au moins 4 Ω d'impédance.

- Si l'extrémité dénudée d'un conducteur de câble d'enceinte entre en contact avec un autre câble ou bornier, un court-circuit peut se produire.

Ne laissez jamais un câble d'enceinte entrer en court-circuit.

- Ne connectez pas plusieurs amplificateurs à une même enceinte.

- Ne regroupez pas les câbles de connexion avec des cordons d'alimentation. Cela pourrait entraîner des bruits.

La fiche d'alimentation doit toujours être débranchée lors de la connexion des câbles d'enceinte.

Si vous utilisez des fiches bananes

Insérez la fiche dans l'ouverture à l'avant du bornier.

- Maintenez le capuchon serré pendant l'utilisation.

- Lisez attentivement les instructions concernant les fiches bananes que vous utilisez.

Avertissement pour le modèle européen

Conformément aux réglementations de sécurité européennes, il n'est pas possible de brancher des fiches bananes dans les borniers d'enceinte des modèles européens. Les orifices dans lesquels s'insèrent les fiches bananes ont été occultés par des capuchons noirs. Branchez les enceintes au moyen de fils dénudés ou de cosses à fourche. Si un capuchon noir sort d'un bornier, remettez-le en place.

Si vous utilisez des fils dénudés

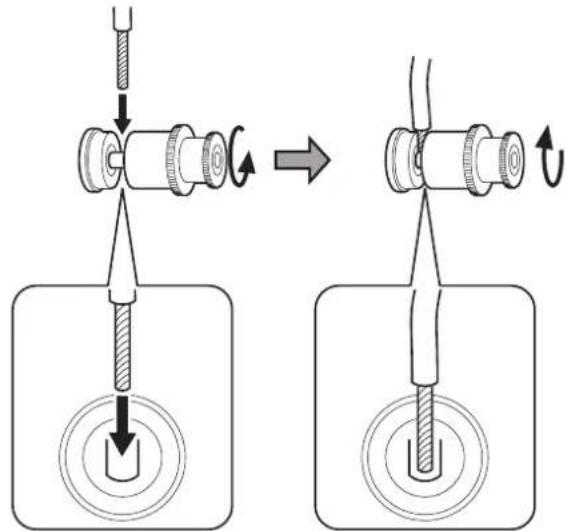

Dévissez le capuchon, insérez le conducteur central par le haut et revissez le capuchon.

- Le trou d'insertion est tourné vers le haut.

- Le diamètre maximal de conducteur pouvant être inséré est de 4 mm.

Si vous utilisez des cosses à fourche

Dévissez le capuchon, placez la cosse autour du bornier par le dessus ou le dessous et revissez le capuchon.

- Si vous utilisez une cosse à fourche pour le branchement, choisissez-en une d'un diamètre externe ne dépassant pas 13,5 mm avec un diamètre interne d'au moins 6 mm.

Vue en coupe du bornier 13,5 mm ou moins 6 mm ou plus

Précautions lors des branchements

Faites tous les autres branchements avant de brancher les fiches d'alimentation dans les prises secteur.

Mettez toujours l'unité hors tension avant de débrancher quoi que ce soit.

Lisez les modes d'emploi de tous les appareils qui seront connectés et suivez leurs instructions.

Précautions lors du branchement des câbles d'enceinte

Branchez correctement les câbles pour qu'ils ne se desserrent pas et que les extrémités des conducteurs ou des borniers ne soient pas exposées au risque d'entrer en contact avec d'autres parties métalliques de l'unité.

Enceinte (droite) Enceinte (gauche)

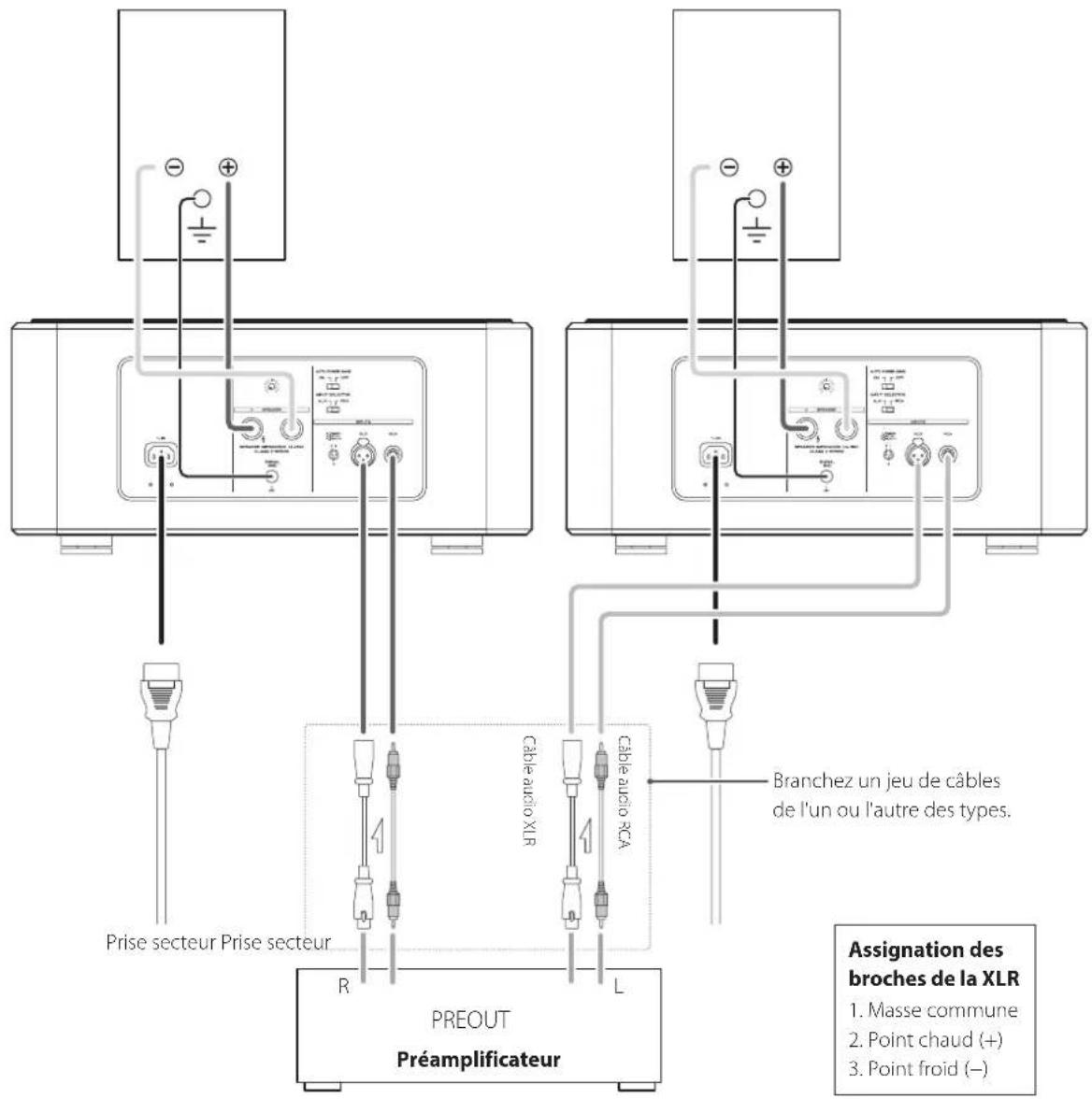

Prise secteur Prise secteur PREOUT Préamplificateur Cable audio XR Cable audio RCA R L B + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - Masse commune 2. Point chaud (+) 3. Point froid (−)

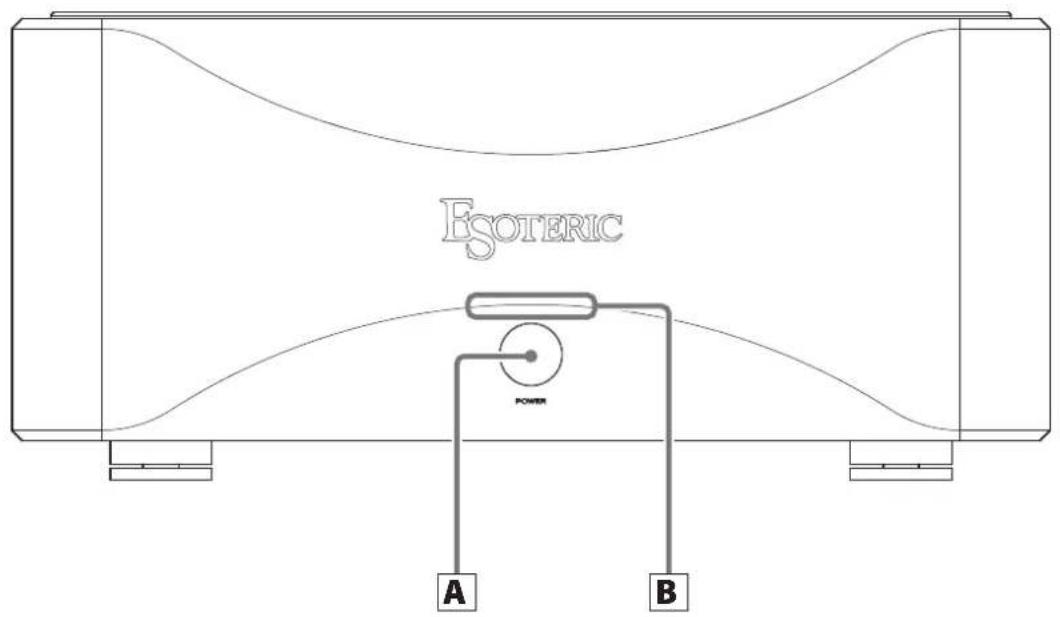

Face avant

ESOTERIC POWER A B

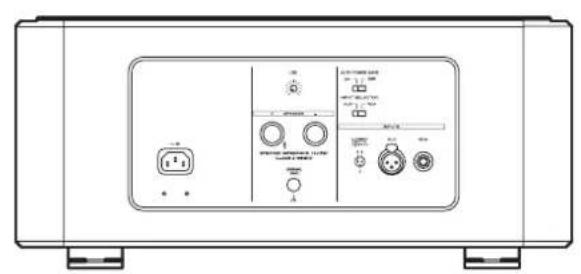

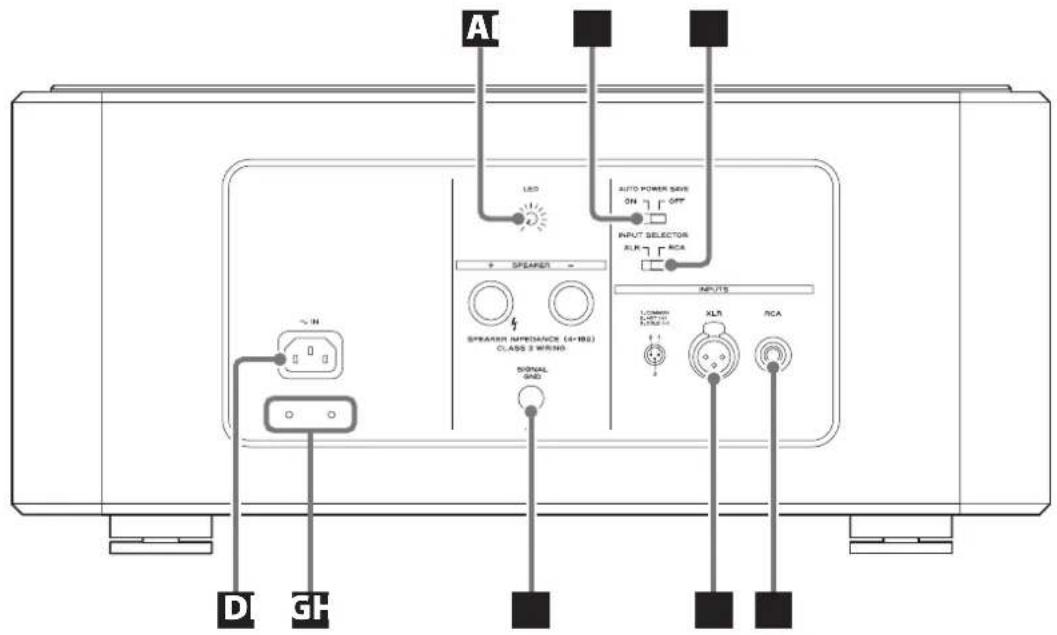

Face arrière

A LED AUTO POWER SASK ON OFF INPUT SELECTOR ALR RCA SPEAKER SPREAD INPEEDANCE (4+106) CLASS 2 WIND INPUTS COMMUN KONCH KONCH XLR RCA D G H

A Touche POWER

Appuyez sur cet interrupteur pour allumer ou éteindre l'unité. Après mise sous tension de l'unité, le voyant d'alimentation clignote en bleu et aucun son n'est émis pendant quelques secondes. Attendez que le voyant cesse de clignoter et s'allume fixement.

• Quand le circuit de protection est actif, le voyant d'alimentation clignote en bleu ou alterne entre bleu et violet et aucun son ne sort (page 25).
• Comme cette unité a un grand condensateur de transformateur de puissance, le transformateur de puissance peut produire un bruit un court instant après la mise sous tension de l'unité. C'est un comportement normal, pas un mauvais fonctionnement.
• Après extinction de l'unité, attendez au moins deux secondes avant de la rallumer.

B Voyant d'alimentation

Il s'allume en bleu quand l'unité est allumée.

A Bouton de réglage de luminosité de LED

Tournez-le pour régler la luminosité du voyant d'alimentation.

B Commutateur AUTO POWER SAVE

Sert à mettre en ou hors service la fonction d'économie automatique d'énergie.

Lorsqu'il est sur ON, l'unité se coupe automatiquement après 30 minutes ou plus sans réception de son.

C Sélecteur INPUT SELECTOR

Sert à choisir entre les entrées RCA et XLR.

Me le déplacez pas quand l'unité est allumée.

Cela risquerait de provoquer un bruit important pouvant endommager votre audition, l'unité ou l'enceinte connectée.

D Prise d'entrée d'alimentation [\~IN]

Branchez le cordon d'alimentation fourni à cette prise. Après avoir terminé tous les autres branchements, insérez la fiche du cordon d'alimentation dans une prise secteur.

Mutilisez qu'un authentique cordon d'alimentation Esoteric. L'utilisation d'autres cordons d'alimentation peut entraîner un incendie ou un choc électrique.

E Orifices pour les vis du plateau de soutien du cordon d'alimentation

Servent à fixer le plateau de soutien du cordon d'alimentation (page 19).

F Borne de mise à la masse [SIGNAL GND]

Utiliser un câble gainé du commerce (par exemple à isolant PVC) pour créer des connexions mises à la masse avec les enceintes, le préamplificateur ou d'autres équipements, peut améliorer la qualité du son.

- Ce n'est PAS un branchement de terre de sécurité électrique.

G Prise d'entrée XLR

Utilisez un câble XLR symétrique pour brancher à cette prise la prise de sortie du préamplificateur.

Pour utiliser cette entrée, réglez le sélecteur INPUT SELECTOR de la face arrière de l'unité sur XLR.

• Insérez la fiche XLR symétrique jusqu'à ce que son loquet se verrouille. Appuyez sur ce loquet pour débrancher le câble.
• La broche 2 de la prise d'entrée XLR est le « point chaud ». Utilisez un câble compatible.
• Insérez la fiche à fond. Ne regroupez pas les cordons d'alimentation et les câbles d'enceinte. Cela pourrait dégrader la qualité audio ou causer des parasites.

H Prise d'entrée RCA

Utilisez un câble RCA pour brancher à cette prise la prise de sortie du préamplificateur.

Pour utiliser cette entrée, réglez le sélecteur INPUT SELECTOR de la face arrière de l'unité sur RCA.

-Insérez la fiche à fond.

- Ne regroupez pas ces câbles avec les cordons d'alimentation ou les câbles d'enceintes. Cela pourrait dégrader la qualité audio ou causer des parasites.

Chez Esoteric, nous utilisons pour référence des câbles MEXCEL Esoteric sans contrainte.

Pour des informations détaillées, visitez le site web suivant.

http://www.esoteric.jp/products/esoteric/accessory/indexe.html

Afin de protéger les enceintes, suivez les étapes ci-dessous dans l'ordre lors de la mise sous et hors tension du système auquel cette unité est connectée.

Mise sous tension

1 Réduisez le volume du préamplificateur au minimum.
2 Allumez la source audio.
3 Allumez le préamplificateur.
4 Allumez cette unité.

EcoTec POWER

Après mise sous tension de l'unité, le voyant d'alimentation clignote en bleu et aucun son n'est émis pendant quelques secondes. Attendez que le voyant d'alimentation cesse de clignoter et reste allumé avant de régler le volume et d'effectuer d'autres opérations.

Mise hors tension

1 Si une source audio est en lecture, arrêtez la lecture.
2 Réduisez le volume du préamplificateur au minimum.
3 Éteignez cette unité.

POKERC POWER

4 Éteignez le préamplificateur.

5 Éteignez la source audio.

- Pour garantir la sécurité, débranchez toujours la fiche d'alimentation de la prise secteur lorsque vous nettoyez l'unité et lors des déplacements ou en cas de non utilisation prolongée de l'unité.

Notes sur les circuits de protection

Cette unité intègre un circuit de protection contre les courts-circuits en sortie, un circuit de protection contre la surchauffe et un circuit de protection contre le courant continu.

Un circuit de protection est activé quand le voyant d'alimentation clignote en bleu ou alternativement en bleu et violet.

• Si le voyant d'alimentation clignote en bleu, il peut s'être produit un court-circuit avec les câbles d'enceinte +/-. Dans ce cas, coupez l'alimentation et vérifiez les branchements de l'enceinte.
• Si le voyant d'alimentation clignote alternativement en bleu et violet, c'est que la température interne est élevée. Éteignez l'unité et attendez un moment que la température diminue. Vous pouvez également changer les conditions d'installation pour améliorer l'aération.
• Si le voyant d'alimentation clignote alternativement en bleu et violet durant 30 secondes, l'unité s'éteint automatiquement d'elle-même. Après cela, la touche POWER reste désactivée tant que la température interne est trop élevée.

Si le voyant continue de clignoter même après élimination des causes probables, contactez le magasin dans lequel vous avez acheté l'unité.

Entretien

Utilisez un chiffon sec et doux pour nettoyer la surface de l'unité. Pour les taches tenaces, utilisez un chiffon humide qui a été soigneusement essoré afin d'éliminer l'excès d'humidité.

Par sécurité, débranchez la fiche d'alimentation de la prise secteur avant de nettoyer l'unité.

• Ne vaporisez jamais du liquide directement sur cette unité.
• N'utilisez pas de lingettes de nettoyage imbibées de produits chimiques, de diluant ou de substances similaires car cela pourrait endommager la surface de l'unité.
• Évitez un contact prolongé de l'unité avec des matériaux caoutchouteux ou plastiques car ceux-ci peuvent endommager le boîtier.

Si vous rencontrez un problème avec cette unité, veuillez prendre un moment pour lire les informations suivantes avant de solliciter une réparation.

Si cette unité ne fonctionne toujours pas correctement, contactez le revendeur qui vous a vendu l'unité.

L'unité ne s'allume pas.

→ Vérifiez que le cordon d'alimentation est branché à une prise secteur fonctionnelle.
→ Vérifiez que le cordon d'alimentation est bien branché à cette unité.
→ Vérifiez si la source de courant est une prise commutée. Si c'est le cas, vérifiez qu'elle est allumée. Vérifiez que la prise fournit du courant en y branchant un autre appareil tel qu'une lampe ou un ventilateur.

Aucun son n'est produit.

→Mettez l'unité principale sous tension.
→ Vérifiez que le préamplificateur est allumé. Avant d'allumer le préamplificateur, éteignez cette unité.
→Vérifiez qu'un signal sort du préamplificateur.
→ Vérifiez les connexions entre l'unité, le préamplificateur et l'enceinte, ainsi qu'entre la source audio et le préamplificateur.
→ Vérifiez que la bonne entrée est sélectionnée sur le préamplificateur.
→Vérifiez que la bonne entrée est sélectionnée sur cette unité.
→Montez le volume du préamplificateur.

Le voyant d'alimentation clignote en bleu ou alternativement en bleu et violet.

→ Un circuit de protection est activé. Éteignez l'unité et éliminez la cause du problème (page 25).
→ Un court-circuit peut s'être produit avec les câbles d'enceinte +/-. Vérifiez les branchements des câbles d'enceinte.

La position du son dans la stéréo est anormale.

→ Vérifiez qu'aucune des enceintes n'est branchée au moyen d'un câble de connexion dont les pôles +/- sont inversés.

Performances audio

Puissance nominale .... 300 W (8 Ω) 600 W (4 Ω)

Puissance moyenne en continu....1200 W (2 Ω) 2400 W (1 Ω) (1 Ω est limité aux signaux audio)

Réponse en fréquence....5 Hz - 100 kHz (+0 dB, -3 dB, 6 Ω)

Rapport signal/bruit....122 dB (IHF-A)

Distorsion harmonique totale....0,006% (1 kHz, 8 Ω, 300 W)

Impédance minimale compatible....4 Ω

Gain....28 dB

Facteur d'amortissement ....1000

Prises d'entrée.... RCA × 1 paire XLR × 1 paire

Impédance d'entrée

RCA 1 MΩ

XLR....1 MΩ

Générales

Alimentation électrique

Modèle Europe/Hong Kong CA 230 V, 50 Hz

Modèle USA/Canada CA 120 V, 60 Hz

Modèle Corée .... CA 220 V, 60 Hz

Consommation électrique

Modèle Europe/Hong Kong, Modèle Corée ....530 W (44 W en l'absence de signal)

Modèle USA/Canada ....520 W (58 W en l'absence de signal)

Dimensions externes (L × H × P) (hors tout) 491 × 221,5 × 535 (mm)

Poids....62 kg

Température de fonctionnement ....+10°C à +35°C

Hygrométrie de fonctionnement .... 5 % à 85 % (sans condensation)

Température de stockage....-20°C à +55°C

Accessoires fournis

Cordon d'alimentation × 1

Patins en feutre × 4

Plateau de soutien de cordon d'alimentation x 1

Vis pour le plateau de soutien de cordon d'alimentation × 2

Mode d'emploi (ce document) × 1

Carte de garantie × 1

- Caractéristiques techniques et aspect sont sujets à changements sans préavis.

- Le poids et les dimensions sont des valeurs approchées.

- Les illustrations de ce mode d'emploi peuvent légèrement différer des modèles de production.

491 535

Eotenc 221.5

Terminales de entrada ....RCA × 1 par XLR × 1 par
