Caractéristiques Techniques	Dimensions : 3,66 m de diamètre, 1,00 m de hauteur
Capacité d'eau	Environ 9 m³
Matériau de la structure	Acier galvanisé
Type de filtration	Filtration à cartouche
Utilisation	Piscine hors sol pour baignade estivale
Installation	Montage facile, nécessite un sol plat et stable
Maintenance	Nettoyage régulier de la filtration, contrôle du pH de l'eau
Réparation	Kit de réparation inclus pour petites fuites
Sécurité	Échelle de sécurité recommandée pour l'accès
Informations Générales	Garantie de 2 ans, accessoires non inclus

FOIRE AUX QUESTIONS - 790087 GRE

Comment installer la piscine hors sol GRE 790087 ?

Pour installer la piscine, commencez par choisir un emplacement plat et dégagé. Dépliez la piscine sur le sol, puis suivez les instructions fournies dans le manuel d'installation pour assembler les parois et la structure.

Quelle est la capacité d'eau de la piscine hors sol GRE 790087 ?

La capacité d'eau de la piscine GRE 790087 est de 8 000 litres lorsqu'elle est remplie à 90%.

Quel type de traitement de l'eau est recommandé pour cette piscine ?

Il est recommandé d'utiliser un traitement au chlore ou un traitement à l'oxygène actif pour maintenir l'eau propre et claire. Assurez-vous de tester régulièrement le pH et la dureté de l'eau.

Comment hiverner la piscine hors sol GRE 790087 ?

Pour hiverner la piscine, videz l'eau à un niveau approprié, nettoyez soigneusement la piscine, démontez les accessoires et rangez-les, puis couvrez la piscine avec une bâche pour la protéger des intempéries.

Quelle est la durée de vie de la piscine hors sol GRE 790087 ?

Avec un entretien approprié, la piscine hors sol GRE 790087 peut durer entre 5 et 10 ans.

Comment réparer un trou ou une déchirure dans la toile de la piscine ?

Pour réparer un trou, utilisez un kit de réparation spécifique pour piscines. Nettoyez la zone autour de la déchirure, appliquez la colle fournie et apposez le patch sur le trou en suivant les instructions du kit.

Quel équipement de filtration est compatible avec la piscine GRE 790087 ?

Il est recommandé d'utiliser une filtration à cartouche ou un filtre à sable avec un débit adapté à la taille de la piscine. Vérifiez les spécifications pour choisir le bon modèle.

Puis-je utiliser des produits chimiques pour piscine standards avec cette piscine ?

Oui, vous pouvez utiliser des produits chimiques standards pour les piscines hors sol, mais assurez-vous de respecter les dosages et les recommandations du fabricant.

Quels sont les accessoires recommandés pour la piscine hors sol GRE 790087 ?

Il est conseillé d'utiliser une échelle, un épurateur, une bâche de protection et des jouets de piscine pour améliorer votre expérience de baignade.

MODE D'EMPLOI 790087 GRE

Considérez la référence et les mesures de votre piscine avant de procéder au montage

En cas de cassures et/ou de déformations du bois, effectuez l'inventaire complet de l'état des pièces avant de les solliciter au service après-vente. De cette façon, les pièces arriveront toutes en un seul envoi.

Pour le montage, la languette de la baguette doit toujours être placée vers le haut (pour les piscines avec un système d'assemblage à rainure et languette). (A)

Dans la première rangée des baguettes (la base de la piscine), il est normal que certaines baguettes présentent une rainure sur la partie inférieure et que d'autres ne l'aient pas et présentent une base plate (baguettes de demi-largeur).

En hiver, les enjoleurs métalliques des plages peuvent se rouiller. Vous êtes responsable de la maintenance de ces pièces. Si vous employez une couverture d'hiver, vérifiez qu'une ventilation correcte soit assurée.

Ne jamais vider la piscine durant une longue période au risque de voir la structure se déformer. Pour rappel, la piscine doit toujours être en eau.

Localisez la section de maintenance dans le manuel de votre échelle en acier inoxydable (si la piscine l'inclut).

Avant de visser les margelles de la piscine, il faut présenter les bois pour leur emplacement correct. Si votre piscine présente une double margelle, il faudra présenter l'intérieur et l'extérieur et commencer à visser le périmètre intérieur. (D)

Il est strictement interdit d'être debout ou de s'assoir sur les margelles. Les cassures ne seront pas couvertes par la garantie.

Si la piscine va être immédiatement montée :

• Vérifier le contenu.
• Procéder au montage le plus vite possible pour éviter la déformation des pièces après avoir retiré le cerclage de fixation.

Si la piscine ne va pas être montée tout de suite :

• Ne pas retirer le cerclage de fixation du bois.
• En cas de déconditionnement de la palette même si la piscine ne va pas être montée, il faudra recomposer la palette en assurant une fixation correcte, afin d'éviter des déformations sur les pièces (utiliser des cordes, des sufflets, etc.).

Dans les deux cas, placer du poids dessus pour assurer la maintien des pièces. Entreposer la palette dans un emplacement correctement aéré.

À lire attentivement et à conserver pour consultation ultérieure

Félicitations pour votre choix, le modèle que vous avez choisi a été spécialement étudié pour une installation simple et rapide, mais certaines précautions sont nécessaires au bon usage de votre piscine. Avant de commencer l'installation et le montage de votre piscine, renseignez-vous sur les réglementations locales en vigueur, notamment en matière de surface et d'implantation.

L'utilisation d'un kit piscine implique le respect des consignes de sécurité décrites dans la notice d'entretien et d'utilisation. Le non-respect des consignes d'entretien peut engendrer des risques graves pour la santé, notamment celle des enfants. Lire entièrement ce manuel et regarder les illustrations avant d'entreprendre l'assemblage de votre piscine. Tout montage non conforme à cette notice vous exposerait à un refus de garantie en cas de défaillance.

Les informations figurant dans cette notice de montage s'avèreraient exactes lors de sa réalisation. Cependant, les illustrations qui y figurent ont pour objet d'expliquer un processus de montage. Elles ne sauraient être des éléments contractuels quant aux formes, teintes et aspects qu'elles revêtent. Dans le souci constant d'améliorer ses produits, la société Manufacturas Gr se réserve le droit de modifier à tout moment et sans préavis les caractéristiques, détails techniques, équipements standardisés et options de ses produits.

Compulsory Obligatorio Impératif

Obligatorisch Obligatorio Verplicht

Obrigatório

Attention Atencion Attention Achtung

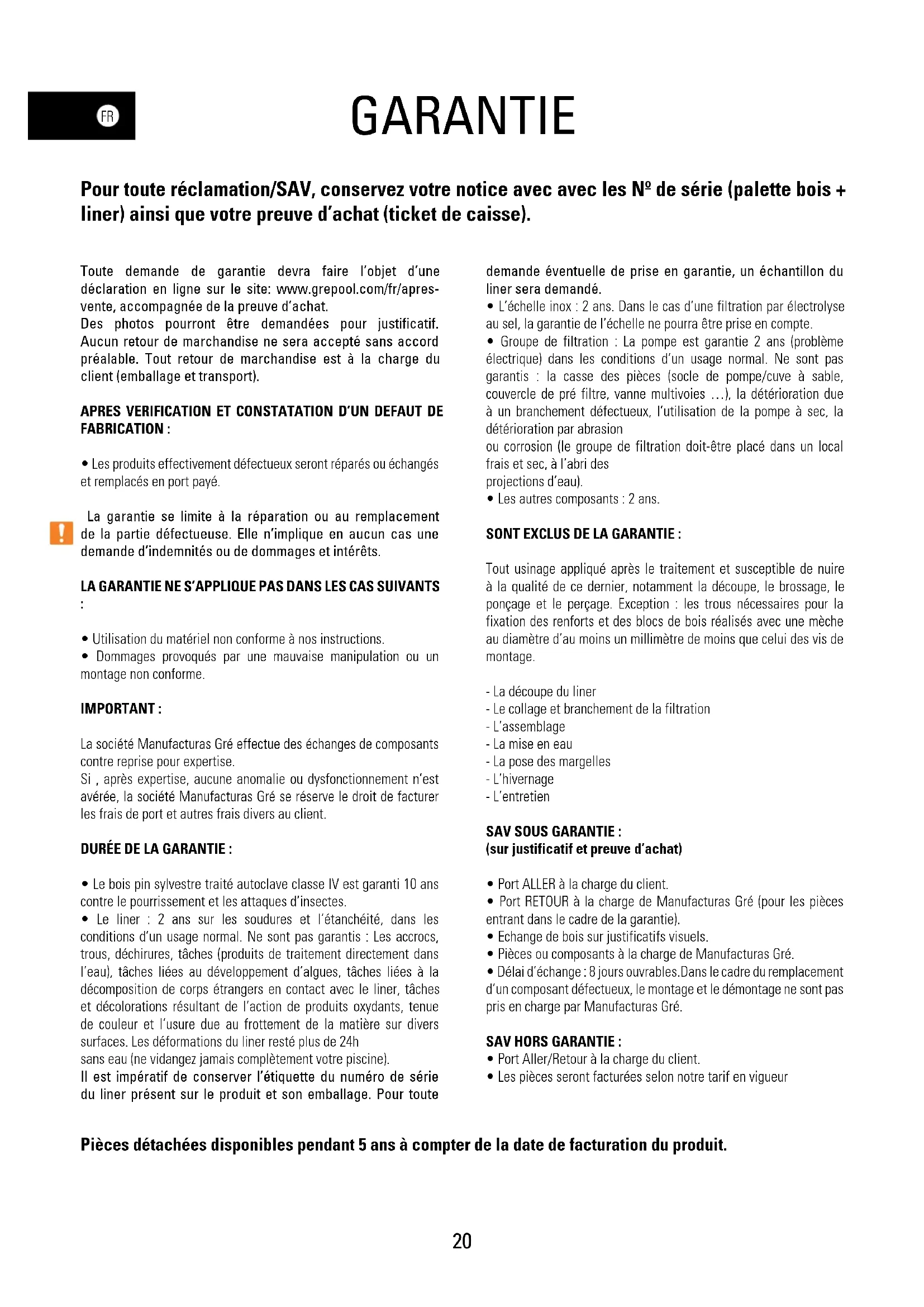

Toute demande de garantie devra faire l'objet d'une déclaration en ligne sur le site: www.grepool.com/fr/apres-vente, accompagnée de la preuve d'achat.

Des photos pourront être demandées pour justificatif. Aucun retour d'équipement ne sera accepté sans accord préalable. Tout retour d'équipement est à la charge du client (emballage et transport).

Apres verification et constatation d'un default de fabrication:

• Les produits effectivement défectueux seront réparés ou échangés et remplacés en port payé.

La garantie se limite à la réparation ou au remplacement de la partie défectueuse. Elle n'implique en aucun cas une demande d'indemnités ou de dommages et intérêts.

La garantie NE s'applique PAS dans les cas suivants

• Utilisation du matériel non conforme à nos instructions.
• Dommages provoqués par une mauvaise manipulation ou un montage non conforme.

Important:

La société Manufacturas Gré effectue des échanges de composants contre reprise pour expertise.

Si, après expertise, aucune anomalie ou dysfonctionnement n'est avérée, la société Manufacturas Gré se réserve le droit de facturer les frais de port et autres frais divers au client.

Durée de la garantie :

• Le bois pin sylvestre traité autoclave classe IV est garanti 10 ans contre le pourissement et les attaques d'insectes.
• Le liner : 2 ans sur les soudures et l'étanchéité, dans les conditions d'un usage normal. Ne sont pas garantis : Les accrocs, trous, déchirures, tâches (produits de traitement directement dans l'eau), tâches liées au développement d'algues, tâches liées à la décomposition de corps étrangers en contact avec le liner, tâches et décolorations résultat de l'action de produits oxydants, tenue de couleur et l'usure due au frottement de la matière sur diverses surfaces. Les déformations du liner resté plus de 24h

sans eau (ne vidangez jamais complètement votre piscine). Il est indispensable de conserver l'étiquette du numéro de série du liner présente sur le produit et son emballage. Pour toute

demandé éventuelle de prise en garantie, un échantillon du liner sera demandé.

• L'échelle inox : 2 ans. Dans le cas d'une filtration par électrolyse au sel, la garantie de l'échelle ne pourrait être prise en compte.
• Groupe de filtration : La pompe est garantie 2 ans (problème électrique) dans les conditions d'un usage normal. Ne sont pas garantis : la casse des pièces (socle de pompe/cuve à sable, couvercle de pré filtré, vanne multivoies...), la déterioration due à un branchement défectueux, l'utilisation de la pompe à sec, la déterioration par abrasion

ou corrosion (le groupe de filtration doit être placé dans un local frais et sec, à l'abri des projections d'eau).

• Les autres composants : 2 ans.

Tout usinage appliqué après le traitement et susceptible de nuire à la qualité de ce dernier, notamment la découpe, le brossage, le ponçage et le perçage. Exception : les trous nécessaires pour la fixation des renforts et des blocs de bois réalisés avec une mèche au diamètre d'au moins un millimètre de moins que celui des vis de montage.

-La découpe du liner - Le collage et branchement de la filtration - L'assemblage - La mise en eau - La pose des margelles - L'hivernage - L'entretien

SAV sous garantie: (sur justificatif et preuve d'achat)

• Port ALLER à la charge du client.
• Port RETOUR à la charge de Manufacturas Gré (pour les pièces entrant dans le cadre de la garantie).
• Echange de pièces sur justificatifs visuels.
• Pièces ou composants à la charge de Manufacturas Gré.
• Délai d'échange: 8 jours ouvrables. Dans le cadre du remplacement d'un composant défectueux, le montage et le démontage ne sont pas pris en charge par Manufacturas Gré.

SAV hors garantie :

• Port Aller/Retour à la charge du client.
• Les pièces seront facturées selon notre tarif en vigueur

Pièces détachées disponibles pendant 5 ans à compter de la date de facturation du produit.

Precautions de stockage

Tant que la piscine n'est pas assemblée, elle est sensible aux variations de températures et à l'humidité. Il faut donc prendre certaines précautions de stockage.

Dès réception des colis, veillez à stocker les pièces bois à plat, à l'abri de l'humidité et du soleil afin de leur éviter tout risque de déformation.

Il est imperatif de:

• Ne pas laisser le bois au soleil, afin d'éviter que le bois se vrille ou se fende de manière excessive.
• Ne pas laisser le bassin exposé à l'extérieur avec une bache étanche pour protection, la condensation issue du bois va le rendre encore plus humide, et sujet aux modifications de forme.

Vous DEVEZ :

• Monter la structure en une seule étape.
• Stocker le bois de votre bassin à plat dans un endroit abrité de l'eau et du soleil.
• Enlever le film de protection pour que le bois « respire »

DUREE De l'installation

L'installation de la piscine nécessite l'intervention d'au moins deux personnes et demande deux jours (hors terrasement et mise en eau).

Avant la construction de votre piscine assurez-vous

• De l'intervention d'une personne avertie pour vos branchements électriques.
• Que votre alimentation d'eau soit suffisante pour repliryer vos bassin.
• Que le manuel a été lu avec soin, étape par étape, pour bien comprendre l'installation de votre piscine.

Bassins enterres et NORME specifique

Pour les bassins hors sol, il est recommandé de sécuriser l'accès au bassin par un élément de protection normalisé.

Pour les bassins semi enterrés et complètement enterrés, la loi

n°2003-9 du 3 janvier 2003 relative à la sécurité des piscines, et le décret n°2003-1389 du 31 décembre 2003 relatif à la sécurité des piscines vous imposent de sécuriser l'accès au bassin par au moins un élément de protection normalisé tel que:

• Barrière de protection
• Alarme de piscine
• Couverture de piscine
• Abri de piscine

Conseil d'emplacement

Vous devez préparer tout terrain comme indiqué dans cette notice au chapitre "implantation"

NE PAS PLACER votre piscine

• Sous des fils électriques.
• Sous les branches d'un arbre.
• Sur un terrain non stabilisé.

Un bon emplacement peut vous faire gagner du temps et vous éviter des contraintes. La piscine doit être ensoleillée et facilement accessible.

L'emplacement de la piscine doit être exempt de canalisation ou d'électricité.

Notez qu'il est préférible de monter sa piscine un jour ensoleillé et d'éviter les jours de grand vent.

• Certains composants de votre piscine sont emballés sous sacs plastiques. Pour éviter tout risque d'étouffement, ne laissez jamais les bébés et les enfants jouer avec.
• Merci de respecter les réglementations de l'Union Européenne et d'aider à la protection de l'environnement.

Une fois votre piscine et tous ses composants assemblés, merci de procéder au tri et au recyclage de tous les emballages.

Consignes de sécurité

Il est impératif de placer le kit de filtration (filtre + pompe) à au moins 3,5 m. du bassin afin d'éviter tout risque de choc électrique.

Il est impératif de prévoir sur l'alimentation électrique de la pompe un dispositif de protection différentiel spécial piscines, conforme aux normes.

Ne jamais laisser les enfants sans surveillance à proximité du bassin.

Après chaque baignade, restorer l'échelle extérieure afin d'éviter la chute accidentelle d'un infant ou d'un animal domestique dans le bassin (Norme EN P90-317).

Ct t i d l e.

Avant d'installer et d'utiliser la piscine, veuillez lire attentivement, assimiler et respecter toutes les informations contenues dans cette notice d'utilisation. Ces avertissements, instructions et consignes de sécurité portent sur certains des risques usuels associés aux loisirs aquatiques, mais ils ne peuvent pas couvrir la totalité des risques et dangers dans tous les cas. Faites toujours preuve de prudence, de discernement et de bon sens lors des activités aquatiques. Conservez ces informations afin de pouvoir vous y référer ultérieurement.

Sécurité des non-nageurs

Une surveillance attentive, active et continue par un adulte compétent des enfants qui ne savent pas bien nager et des non-nageurs est requise en permanence (en gardant à l'esprit que le risque de noyade est le plus élevé pour les enfants de moins de cinq ans).

• Désignez un adulte compétent pour surveiller le bassin à chaque fois qu'il est utilisé.
• Il convient que les enfants qui ne savent pas bien nager ou les non-nageurs portent des équipements de protection individuelle lorsqu'ils utilisent la piscine.
• Lorsque le bassin n'est pas utilisé ou est sans surveillance, retirez tous les jouets de la piscine et ses abords afin de ne pas attirer les enfants vers le bassin.

Dispositifs de sécurité

• Il est recommandé d'installer une barrière (et de sécuriser toutes les portes et fenêtres, le cas échéant) afin d’empêcher tout accès non autorisé à la piscine.
• Les barrières, couvertures, alarmes de piscines ou dispositifs de sécurité similaires sont des aides utiles, mais ils ne remplacent pas la surveillance continue par un adulte compétent.

Équipements de sécurité

• Il est recommandé de garder du matériel de sauvetage (une bouée, par exemple) près du bassin.
• Gardez un téléphone en parfait état de marche et une liste de numéros d'urgence à proximité du bassin.

Sécurité d'emploi de la piscine

• Incitez tous les utilisateurs, en particulier les enfants, à apprendre à nager.
• Apprenez les gestes qui sauvent (réanimation cardiopulmonaire) et remettez régulièrement à jour vos connaissances. Ces gestes peuvent sauver une vie en cas d'urgence.
• Expliquez aux utilisateurs de la piscine, enfants inclus, la procédure à suivre en cas d'urgence.
• Ne plongez jamais dans un plan d'eau peu profond, sous peine de blessures graves ou mortelles.
• N'utilisez pas la piscine sous l'emprise d'alcool ou de médicaments susceptibles de réduire votre capacité à utiliser la piscine en toute sécurité.
• Si la piscine est recouverte d'une couverture, retirez-la entièrement de la surface de l'eau avant d'entrer dans le bassin.
• Traitez l'eau de votre piscine et instaurez de bonnes pratiques d'hygiène afin de protéger les utilisateurs des maladies liées à l'eau. Consultez les consignes de traitement de l'eau données dans la notice d'utilisation. - Stockez les produits chimiques (produits de traitement de l'eau, de nettoyage ou de désinfection, par exemple) hors de portée des enfants.
• Il est obligatoire d'afficher les pictogrammes fournis dans une position visible à moins de 2 m de la piscine.
• Placez les échelles amovibles sur une surface horizontale.

Pièces détachées disponibles pendant 5 ans à compter de la date de facturation du produit.

PEFC

PEFC/14-38-00166

Attention:

Tout appareil électrique alimenté en 220 V doit être situé au moins à 3,50 m du bord du bassin.

L'appareil doit être branché sur une prise de courant avec prise de terre, protégé par un interrupteur différentiel (RCD) avec un courant de fonctionnement résiduel assigné qui n'excède pas 30mA.

Lire attentivement et à conserver pour consultation ultérieure. EN CAS DE PROBLEME... NOUS CONSULTER!

SERVICE APRES VENTE:

www.grepool.com

Une fois votre piscine et tous ses composants assemblés, merci de procéder au tri et au recyclage de tous les emballages.

Le bois est un produit naturel, les fissures apparentes dans le fil du bois sont tout à fait normales et ne modifient pas les caractéristiques de résistance du bois.

Le bois reste toujours un matériel qui travaille (3 à 4 % de variations dimensionnelles) avec les variations d'humidité et de température. De légères fentes peuvent donc apparaître et pour limiter d'éventuelles déformations, on respectera les règles de l'art quant à la conception, au besoin des sections, des assemblages et du mode de fixation. Les noeuds sont des éléments naturels du bois : leur aspect et leur taille varient d'un produit à l'autre. L'écoulement de résine est un phénomène naturel du bois résineux. Tout comme aucun arbre n'est exactement similaire à un autre arbre, il ne faut pas considérer les éléments photographiés ci-dessous comme des défauts:

La madera realizada es un pino seleccionado y secado al 25% antes de un tratamiento en autoclave IV. Disfruta de una garantia de 10 años contra el ataque de los insectos y contra la podredumbre para las partes en el sueño. Des mœssures peuvent apparaitre en surface du bois, elles ne pemetrent pas le bois et ne le degradent pas. Soumis aux UV, le bois grisaille avec le temps sans que cette nuise a sa durabilité. Vous pouvez appliquer une lasure pour bois traité autoclave. Complément de la preservation, elle contribue à la beauté et à la longévité de l'ouvrage. Dans ce cas, attendez le séchage complet du bois avant de procéder à l'application de la lasure.

Le PIN sylvestre TRAITE autoclave

Le bois utilisé est un pin sélectionné et séché à 25 % avant un traitement en autoclave. Il bénéficia d'une garantie de 10 ans contre l'attaque des insectes et le pourrissement pour les parties dans le sol.

Le groupe de filtration et notamment la pompe électrique de la piscine devront être impérativement installés à une distance d'au moins 3,5 m du bassin (norme électrique NFC15-100).

Evacuation de l'eau

L'entretien et l'hivernage du filtre nécessitant des evacuations d'eau. Il est imperatif de prévoir ces evacuations lors de l'installation du groupe de filtration.

TUYAU de filtration

Dans le cas où vous souhaitez enterrer les tuyaux de la filtration, il est indispensable de les protégérer contre le risque d'écrasement en les plaçant dans une gaine avant de les mettre sous terre.

Orientation du BASSIN

Le bassin doit être installé de telle manière que le skimmer se trouve face aux vents dominants. Le skimmer est un élément très important du système de filtration et s'installe toujours face aux vents dominants. De sa capacité d'aspiration et de son bon emplacement dépend une filtration optimale de l'eau de votre bassin.

Le groupe de filtration doit être en dessous du niveau de l'eau de la piscine et idéalement au niveau du sol de la piscine, sinon la pompe risque de se désamorcer. La pompe de filtration doit être placée à l'abri des projections d'eau, des inondations et de l'humidité, dans un local sec et bien aéré. À défaut, les parties métalliques et le moteur de la pompe risqueraient de déteriorer.

C'est une étape déterminante dans la réalisation de votre piscine. Certains travaux de mise en œuvre tels que le terrassement, la dalle béton, le drainage... peuvent nécessiter l'intervention de professionnels qui sauront proposer les solutions adaptées.

Choisissez l'emplacement idéal, le plus ensoleillé possible, en tenant compte de la réglementation locale (distance des clôtures, servitudes publiques, réseaux...) et de l'aménagement paysager qui suivra l'installation de la piscine. Déterminez l'emplacement par un repérage au sol, voir le chapitre «Tracé au sol».

Vous pouvez implanter votre piscines selon 3 possibilités:

Veillez à ne pas installer votre piscine sur sol récemment remblayé et/ou non stabilisé. Quelque soit le type d'implantation retenue, il est nécessaire de décapier votre terrain et de mettre le terrasement de niveau.

Attention : en cas de terrain en pente, il est impératif de le décaisser pour le mettre de niveau. Ne remblayez pas votre terrain pour le mettre de niveau.

L'implantation devra être faite sur une dalle béton, celle-ci doit avoir une épaisseur de 15 cm minimum. Le montage du bassin doit se faire après séchage complet de la dalle (3 semaines). Le groupe filtration doit être en dessous du niveau de l'eau et idéalement au niveau du sol de votre piscine.

Considérez la référence et les mesures de votre piscine avant de procéder au montage

• 1 visseuse (avec embouts torx N° T15, T20, T25) - 1 perceuse avec forets à bois Ø4, Ø6 et Ø10 et forets métal Ø5 - 1 cutter - 1 niveau à bulle - 1 décamètre - 1 maillet - 1 marteau - 1 tournevis - 1 clé de 19 - 1 scie à métaux - 1 scie à bois - 1 stylo à bille - Colle PVC - Rouleau Téflon - Adhésif double face ou agrafeuse - Gants - Serre-joint

Temps de montage (hors terrasement et replissage) : 2 journées à 2 personnes minimum

Dimensions intérieure :

Tracez au sol la forme de votre piscine en vous aidant des dimensions ci-dessus. Vous pourrez réaliser votre tracé à l'aide d'un cordeau.

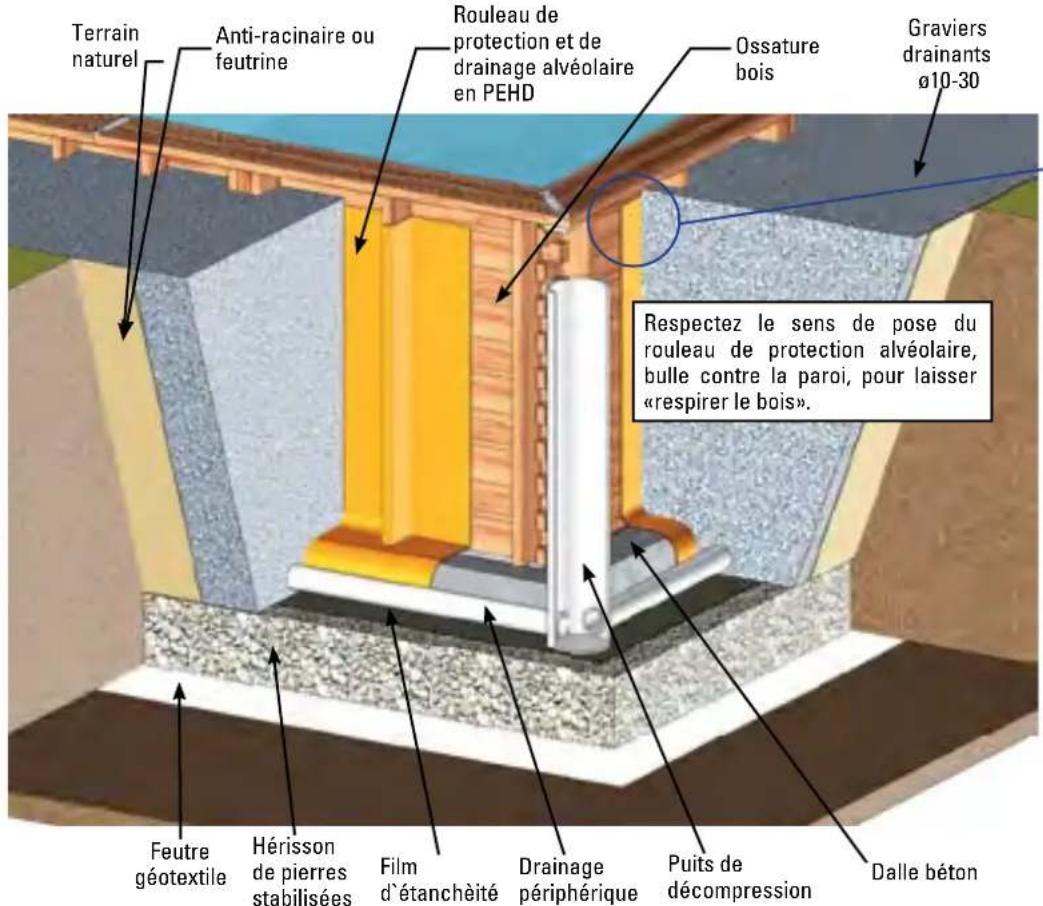

Si votre piscine est totalement ou partiellement enterrée, prévoyez de décaisser une zone de 50 cm supplémentaires en périphérie pour faciliter vos mouvements lors du montage.

CHAPE béton:

L'implantation de toute piscine implique la réalisation d'une dalle en béton armé de bres ou d'un treillis soudé. Votre béton doit être dosé à 350kg/m3 (normée type C125 430). Nous vous recommandons de faire appel à un professionnel pour la réalisation de cette dalle.

En cas d'implantation semi-à totalement enterrée, veillez à éliminer tout morceau de bois, branche, racine, susceptible de se dégrader dans le temps. Ne réalisez pas de coffrage autour ou proche de la piscine avec un bois non traité pour une implantation au contact de la terre. N'appliquez aucun traitement supplémentaire sur la partie enterrée, l'application par exemple de goudron ou de lasure non microporeuse est à proscrire. Assurez au bois la possibilité de « respirer », voir chapitre terrassement.

Les recommandations sur la mise en œuvre pour les bassins enterrés ou semi-enterrés sont effectives dans le cadre d'une installation en terrain non humide. Il convient à chacun d'adapter les instructions de base pour éviter des contraintes liées au type de terre (argile par exemple) ou à la présence excessive d'eau dans le sol (source, ruissellement d'eau,...). Afin d'éviter tout surplus d'humidité sur tout terrain, il est nécessaire de mettre en place un système de drainage sous et autour de votre piscine avec la réalisation d'un puits de décompression. Dans tous les cas, la présence d'un système d'évacuation adapté est nécessaire de manière à éviter toute stagnation d'eau avec pour conséquences possibles la pollution des sols voire l'endommagement de la structure (pourrissement du bois, déformation de la structure,...) La prise de renseignements auprès d'un spécialiste peut s'avérer très précieuse pour la garantie d'un aménagement de qualité.

Marquer la ZONE d'installation

Une fois la zone d'emplacement de la piscine (qui doit être parfaitement nivelée), nous procéderons au marquage. Marquer le terrain en s'aidant de pieux en bois, tournevis, entonnoir (ou bouteille en plastique), farine ou chaux et une corde. Il est conseillé de niveler la surface totale nécessaire avant le marquage (qui doit rester centré dans le rectangle correspondant au modèle de la piscine) pour que le montage soit plus commode.

Afin d'éviter tout surplus d'humidité sur tout terrain, il n'est nécessaire de mettre en place un système de drainage sous et autour de la piscine avec la réalisation d'un puits de décompression.

Niveler

Dans le cas de nivèlement du terrain, ne jamais rajouter de terre aux endroits où il en manque, tous creuser aux endroits où il y en a en trop. Ainsi, nous garantirons la stabilité du terrain, sa fermeté. Dans tous les cas, éliminez toutes les herbes, racines, pierres, etc... Le procédé de nivèlement du terrain est très important, accordez-lui le temps et l'attention nécessaires pour que votre piscine soit parfaitement installée sur le terrain choisi et cela évitera des problèmes.

Comment niveler : à l'aide d'une longue règle de maçon (aluminium ou bois) et d'un niveau, niveler le terrain en formant des rectangles (ou carrés), en plaçant cette règle dans la zone et propre. Lorsque toutes les zones seront de niveau et que la terre en surplus aura été enlevée, vous pourrez remplir les petites zones qui restent à niveler (avec de la terre propre ou du sable) mais always en recompactant et re-nivelant par la suite. Il est important que la zone d'installation soit bien tassée et fermée pour que le terrain ne s'enfonce pas lorsque la piscine sera remplie d'eau. Consultez un professionnel, jardinier, etc.

Finition: Sur le terrain propre et nivelé, répartir une fine couche (max. 1 cm) de sable tamisé. L'arroser et le compacter (avec un rouleau de jardin). Vérifier qu'il soit bien nivelé. Ne pas utiliser le sable pour niveler le terrain. La finition doit être parfaite.

Importante: En cas de sol non stabilisé, la réalisation d'une dalle béton est impérative. L'implantation de votre piscine implique la réalisation d'une dalle en béton armé de barres ou d'un treillis soudé.

Votre dalle devra être parfaitement talochée ou lissée car le moindre défaut peut être visible

Nous vous recommandons de faire appel à un professionnel pour la réalisation de votre dalle.

Dosée à 350kg / m³ (norme type C125 430)

Ref. 790086 L: 4,61 x l: 4,11 x H: 0,15 m - 2,85 m³ de béton.

Ref. 790087 L: 5,61 x l: 4,11 x H: 0,15 m - 3,47 m³ de béton.

Ref. 790089 L: 6,46 x l: 4,71 x H: 0,15 m - 4,58 m³ de béton.

Ref. 790098 L: 6,82 x l: 5,32 x H: 0,17 m - 6,17 m³ de béton.

Installation SEMI a totalement enterree

Selon la nature du terrain, il est important de réaliser un drainage périphérique et d'y associer un puits de décompression. Ce puits est creusé avant la construction de la piscine car il peut éviter que les fouilles ne se remplissent d'eau durant les travaux. Il doit être proche du bassin, plus profond de quelques centimètres du point le plus bas du bassin et monter jusqu'à la surface. Le puits de décompression se pose du côté le plus humide. Il fait office de purgatoire dans le cas d'infiltration d'eau ou de sol argileux, sachant que l'eau monte sensiblement plus vite à travers le tuyau qu'à travers le sol.

1-Ossature bois 2-Rouleau de protection et de drainage alveolaire en PEHD

En cas d'ajout d'accessoires (décoration, pierres, terrasement,...) contre le bois, il est important et obligatoire d'utiliser un rouleau de protection et de drainage alveolaire afin de laisser respirer le bois.

POSITIONNEMENT DE LA 1ERE RANGEE DE MADRIERS: • Constituez la première rango, en disposant les madriers (A22), (A23) et (B12) comme indiqued sur la figure 1. • Ajustez la forme de la piscine en vous aidant des dimensions interieures indiquées sur le plan d'implantation (Voir page 42-45). • Le plan donne les dimensions interieures du bassin pour les différentes diagonales opposées.

FR POSITIONNEMENT DES SABOTS: • Placez les sabots au centre des grands pans de votre bassin, en appui contre les madriers (figure 3). Plaquez bien les sabots le long des rangées de madriers. • Percez bien verticalement la chape à l'aide d'un perforateur équipe d'un foret béton 10 mm, en utilisant le sabot comme gabarit. La profondeur du perçage doit être au minimum de 100 mm pour garantir une bonne fixation. • Placez les gougeons d'ancrage (avec rondelles et écrous) dans les trous et frappez-les à l'aide d'un marteau. Enforcez ENTIERÉMent les gougeons d'ancrage (seule la tête doit rester visible). • Serrez fermement en croix les 4 écrous.

La pose des sabots s'effectue avec un perforateur une fois la deuxième rangée de madriers en place. Plaquez bien les sabots le long des rangées de madriers.

POSITIONNEMENT DE LA 1ERE RANGEE DE MADRIERS: • Constituez la première rangée, en disposant les madriers (A22), (A23) et (B12) comme indiqué sur la figure 1. • Ajustez la forme de la piscine en vous aidant des dimensions intérieures indiquées sur le plan d'implantation (Voir page 46-49). • Le plan donne les dimensions intérieures du bassin pour les différentes diagonales opposées.

FR POSITIONNEMENT DES SABOTS: Placez les sabots au centre des grands pans du bassin, en appui contre les madriers (figure 3). Plaquez bien les sabots le long des rangées de madriers. Percez bien verticalement la chape à l'aide d'un perforateur équipée d'un foret béton 10 mm, en utilisant le sabot comme gabarit. La profondeur du perçage doit être au minimum de 100 mm pour garantir une belle fixation. Placez les gougeons d'ancrage (avec rondelles et écrous) dans les trous et frappez-les à l'aide d'un marteau. Enoncez ENTIEREMENT les gougeons d'ancrage (seule la tête doit rester visible). Serrez fermement en croix les 4 écrous.

La pose des sabots s'effectue avec un perforateur une fois la deuxième rangée de madriers en place. Plaquez bien les sabots le long des rangées de madriers.

Montez l'échelle bois puis utilisez-la comme gabarit pour déterminer l'écartement des consoles la recevant.

Consoles (6X90)

A· Alignez le sommet des consoles au niveau du sommet du dernier madrier. Maintenez les consoles en place. B- Percez les madriers avec un foret à bois 6 mm en plaçant à l'intérieur de la piscine. - Vérifiez systématiquement que le sommet de la console s'aligne bien avec le haut du madrier. Veillez à ce que la tête de vis vienne en affleurement du bois.

Pour placer la deuxième vis, considérez la longueur de cette dernière pour éviter qu'elle ne ressorte par la partie postérieure. Placez-la le plus près possible du bois de la partie supérieure.

• Alignez le sommet des renforts au niveau du sommet du dernier madrier. Maintenez les renforts en place. - Percez les madriers avec le foret à bois 6 mm. Vissez en 2 temps en vous plaçant à l'intérieur de la piscine - Fixez d'abord chaque renfort en haut, puis en bas (dans le 1er et le dernier madrier). - Contrôlez l'aplomb des renforts. - Terminez l'assemblage des renforts en mettant 1 vis par madrier et corrigez les eventuels gauchissements du bois (madriers). Vérifiez systématiquement que le sommet du renfort s'aligne bien avec le haut du madrier et que la tête de vis viennent en affleurement du bois.

• Présentez le cache L sur les extrémités des madriers. - Coupe l'excédent de cache selon la hauteur du bassin si nécessaire (figure 6). - Fixez le cache L à l'aide de 3 vis 4x60 également réparties sur la hauteur (figure 7).

L'assemblage de la structure est terminé. Il ne restera plus que la mise en place des margelles (voir chapitre margelles).

• Positionnez le skimmer face aux vents dominants. - Choisissez le pan de structure qui reçoit l'échelle amovible.

CACHES DU BERCEAU METALLIQUE (4X60) (Exemple correcte de montage : Les renforts lateraux en bois ne couvent pas complètement le sabot métallique)

Ces caches sont des renforts supplémentaires qui permettent de masquer la partie visible du métallique. Ils se fixent au bassin comme les autres renforts et reçoivent une entretoise (figure 8) pour masquer le champ extérieur du berceau métallique.

Il faut placer deux renforts pour couvrir la cale métallique, tel que cela est indiqué sur l'image.

Localisez les deux trous dans la cale métallique. Faites un trou dans le bois avec une mèche de 10 mm de diamètre.

Fixez depuis l'extérieur à l'intérieur les renforts à l'aide des 4 vis TRCC incluses dans le « SACHET VISSERIE POUR KIT SABOT »

Placez le bois frontal et fixez-le avec deux vis 4x60.

FR Chaque, enjolveur est composé de:

2xRENFORTS46x145x1400 2xJOUESCSABOT22/120/1226 1xCACHEDASBOT22/145/1216

Vous devrez tout d'abord préparer une pièce en « U ». Il est nécessaire de fixer les 3 planches les plus fines (épaisseur 22mm) avec trois vis de chaque côté, comme cela est indiqué sur les photos A et B.

Ltic cachant la cale métallique, comme sur l'image C. Vous observerez qu'une partie de la cale métallique reste visible.

Pour cacher cette partie, placez les renforts verticaux tous alignés avec la partie supérieure de la piscine (photo D) et vissez-les tout d'abord depuis l'intérieur de la piscine avec des vis 6 x 90 (de préférence 1 vis par planche) et ensuite contre la pièce « U », comme sur la photo E (3 vis de 4 x 60 distribuées sur la hauteur de la pièce). Le résultat doit être celui montré sur la photo F.

L'échelle bois est fournie pour accéder au bassin. Ne pas l'utiliser à d'autres fins.

Montez l'échelle bois puis utilisez-la comme gabarit pour déterminer l'écartement de fixation.

Fixez les gaches sur les montants d'échelle avec des vis 4 × 40.

Positionnez les boucles sur l'extrémité de la margelle avec des vis 4 x 40 en conservant l'écartement de l'échelle bois.

Insérez l'échelle bois dans les bouches.

Masse maximale admissible = 150kg

Retrait IMPERATIF de l'échelle après chaque utilisation du bassin.

Selon la hauteur du bassin, un réajustement de l'échelle peut être nécessaire.

Recoupez les limons de l'échelle en reportant la dimension à figure 9 au bas du limon de l'échelle et sciez la partie à extraire.

Référez-vous aux plans (voir page 43-50).

L'échelle bois est fournie pour accéder au bassin. Ne pas l'utiliser à d'autres fins.

Montez l'échelle bois puis utilisez-la comme gabarit pour déterminer l'écartement des consoles la recevant. Dans le cas d'un bassin de forme allongée, l'échelle se positionne uniquement sur un petit côté.

Centrez l'échelle extérieure bois par rapport au côté

Percez avec un foret à bois 10 mm les 2 limons et les 2 consoles.

Ne pas utiliser l'échelle à d'autres fins que celles précisées dans cette notice.

Masse maximale admissible = 150kg

Retrait IMPERATIF de l'échelle après chaque utilisation du bassin.

Selon la hauteur du bassin, un réajustement de l'échelle peut être nécessaire.

Recoupez les limons de l'échelle en reportant la dimension a figure 9 au bas du limon de l'échelle et sciez la partie à extraire. Assemblez l'échelle et placez-la conformément à la figure 10.

Dans le cas où votre bassin est partiellement enterré, une recoupe de l'échelle est nécessaire pour adapter celle-ci à votre bassin. Pour des raisons de sécurité, si l'espace entre le sol et le premier échelon est compris entre 89 et 230 mm (côte A), fermez cet espace en fixant la marche de l'échelle non utilisée, de telle sorte que la côte B soit inférieure à 89 mm. Pour ce faire, procédez comme suit :

1-Réduisezla longeur delamarchede 12mm 2-Si la dimension A est inférieure a 140 mm, reduisez la largeur de la marche de telle sorte qu'une fois la marche montee, l'espace sous la marche soit complètement fermé. 3-Montez la marche ainsi modifie sur I'echelle comme indiqued sur le schema ci-dessus, en prenant soin de prépercer le limon de I'echelle.

• Collez l'adhésif double face pan par pan, en l'alignant au sommet des madriers supérieur (figure 11). Si le bois est un peu humide ou poussiéreux, vous pouvez l'adoucir avec un papier de verre pour faciliter l'adhésion.
• Vérifier la propriété des parois et du sol. Retirez vis, échardes, copeaux, scitures...
• Dérouler le feuillet en alignant sur le bord des madriers supérieurs. (figure 12)
• Découpez l'excédent de feuitre et éliminez les pics évventuels.

L'agrafeuse (NON fournie)

• Agrafer l'extrémité du feutre en commençant par un angle.
• Dérouler le feucret en alignant sur le bord des madriers supérieurs.
• Positionner les agrafes tous les 20 cm (figure 13)
• Découpez l'exces de feutre et éliminez les pics évventuels.
• Conserver l'excès de couverture de protection de paroi. (Il peut être nécessaire pour le fond).

Commencez par positionner le feutre de fond à découvert dans le rouleau fourni.

• Déroulez le feuille en tenant compte du besoin d'orientation de votre piscine. (Privilégiez l'utilisation de ciseaux)

a celle d'un cutter)

Juxtaposez les lés sans les chevaucher. - Ne laisser pas de pli - Collez les lés bord à bord avec l'adhésif simple face. Si une partie de la paroi de votre piscine n'est pas recouverte avec la couverture, profitez-en pour placer

la couverture du fond et remontez-la légèrement par la zone inférieure de la paroi. Cela permettra de bien protéger le liner.

Fixation du 1er joint de skimmer

Le skimmer est le point d'aspiration de l'eau du bassin vers la filtration. Sa

position face aux vents dominants permet de récupérer les eventuels déchets dérivant à la surface de l'eau (poussières, feuilles...)

Mise en PLACE

• Découper le feuillet au cutter. La découpe sera supérieure au trou (rayon du trou + 2 cm). Fixez le 1er joint d'étanchéité (joint plat) sur le corps du skimmer

La buse de refoulement sort à faire entrée. L'eau filtrée entre dans le bassin. Elle traverse la paroi via l'orifice circulaire réservé sur le madrier pré-percé.

Mise en PLACE

Bien repérer l'emplacement du trou de la buse. - Faire une entaille en croisé dans le feuitre depuis l'intérieur du bassin.

Découper le feuitre au cutter. La découpe sera supérieure au trou (rayon du trou + 2 cm).

La prise balai du skimmer ne s'utilise que lors de l'entretien de votre piscine.

AJUSTEMENT ET FIXATIONS DES BAGUETTES (4X40): Présentez la baguette de liner. Perceze la baguette avec une mèche de 0, 4 mm en commençant à 50 mm du bord. Vissez la baguette en affleurant le bord du madrier supérieur à l'aide de vis (4x40). Répartissez également les vis sur la baguette. Procedez de la même manière pour les autres pans courts. À l'aide d'une scie à métaux coupez le surplus de baguette. Les chutes coupées des baguettes qui soutennent le liner devont être utilisées pour compléter la circonférence de la piscine.

Ne pas préparer les madriers.

Le numéro de série est indiqué sur l'étiquette collée sur le carton d'emballage

Nettoyez l'ensemble intérieur de la piscine (grains de sable, vis...) avec un aspirateur, si nécessaire.

• Vérifie que le joint sur le skimmer est en place. Placez la trappe à l'intérieur du skimmer.
• Localisez-le sur le fond ou la paroi du liner et notez-le dans le cadre de la page d'instructions pour d'éventuelles réclamations* Vérifiez qu'aucune tête de vis ne dépasse du bois.

Le liner doit être débarrasé au moins 24 h avant une température ambiante de 20°C comme minimum avant son usage. Il est indispensable que la colocation du liner se fasse à une température extérieure de 15°C comme minimum. Votre de n a 24 h a une température ambiante d'au moins 20°C avant sa mise en place. Les dimensions du liner sont plus courtes de quelques centimètres que les dimensions intérieures du bassin afin d'obtenir une pose tendue du liner. La pose de votre liner doit être effectuée impérativement à une température extérieure de 15°C minimum. Il est vivement conseillé d'exposer le liner au soleil quelques heures avant son montage de manière à l'assouplir plus et ainsi faciliter sa mise en place. Conserver impérativement l'étiquette autocollante du numéro de série présente sur le liner. Pour toute demande éventuelle de prise en garantie, ce numéro de série vous sera demandé.

MISE EN PLACE (Il est indispensable de remplir la piscine d'eau avant de positionner les margelles)

Cette étape nécessite de se déchausser pour ne pas abîmer le liner.

A Placez-vous à l'intérieur de la piscine, en vous déchaussant au préalable. B Placez le liner au centre de la piscine (figure 14) et le dépiez à partir de ce centre (figure 15). Répartissez de façon égale le jeu existant entre la dimension du liner et la dimension de la structure sur tout le pourtour. Alignez correctement les angles inférieurs du liner (angles des soudures du fond) dans les angles du bassin (figure 16). D Insérez le profil d'accrochage du liner dans la baguette (figure 17).

Vos de r a 24 h antime 20C a sa mise en place. La pose de votre liner doit etre effectuee imperativement a une temperature exterieure de 15°C minimum.

Fig. 14/Abb.14/Afb.14

/Abb.15/Afb.15 Fig.16/A

Fig. 17 / Abb. 17 / Afb. 17

Pour déplacer le liner déjà en place, faites-le glisser dans la baguette. Si cela devient trop difficile, le liner peut se retirer en le relevant vers le haut pour ne pas abimer le lien. Assurez-vous du bon positionnement du liner tant au fond que sur les parois, ajustez uniformément la tension de celui-ci (du bout du pied, on pousse le liner dans ses angles vers les angles des parois) (figure 18).

Remplissez la piscine d'eau sur une hauteur de 2 cm (figure 19). Pour faciliter le positionnement du liner, il est préférable que l'eau ne soit pas trop froide. Lissez le fond du liner pour éviter les plis en partant du centre vers les extrémités. Continuez à remplir le bassin. S'il reste des plis, corrigez la tension du liner sur les parois en le glissant dans la baguette d'accrochage. (un pli en biais sur la paroi indique un mauvais positionnement) (figure 20).

Il est impératif de faire correspondre les angles du liner avec les angles de la structure du bassin.

Une fois le liner mis en place, continuez à remplir la piscine jusqu'à 10 cm sous la buse de refoulement.

Après quelques mois de mise en eau, l'aspect du liner peut présenter une différence de couleur entre la partie immergée et la partie à l'air libre. Cette décoloration est normale et ne remet pas en cause la solidité et/ou les caractéristiques de revêtement liner. Afin de limiter l'apparition d'une démarcation sombre, due à la pollution atmosphérique, entre la partie immergée et la partie à l'air libre de revêtement liner (pellicule de givre), nous vous recommandons de nettoyer régulièrement votre liner à ce niveau avec un nettoyant spécifique.

Pour les piscines semi-enterrées ou entièrement enterrées, un remblayage de graviers pour favoriser le drainage périphérique est indispensable. Le remblayage d'une piscine peut paraître comme une simple formalité, car à première vue, il ne pose pas de difficultés techniques particulières. Cependant, c'est une opération plus délicate qu'il n'y paraît et il y a quelques précautions à prendre. Un mauvais remblayage peut amener des déteriorations ultérieures de votre piscine et de ses abords. Il convient notamment d'être vigilant sur le type de matériel qu'on utilise et d'avoir fait toutes les vérifications qui s'imposent. Avant de remblayer, il est important de :

• Vérifier que tous les équipements hydrauliques et électriques sont bien raccordés. - Vérifier l'étanchéité des raccords de vos canalisations, notamment au niveau des pièces à sceller. - Protéger, le cas échéant, le tuyau de drainage périphérique en le recouvrant d'un géotextile. Il est important de réaliser la mise en eau du bassin parallèlement au remblayage de façon à équilibrer les pressions et éviter que la structure ne soit déformée pendant l'opération. Il est conseillé d'utiliser la technique du remplissage par 1/3 (1/3 d'eau puis 1/3 de remblais). Lors du remblayage, il est conseillé de procéder par couches successives sur toute la périphérie du bassin, pour ne pas risquer d'endommager la structure. - Positionner la protection aléaïtaire en PEHD (non fournie) autour du bassin. La protection aléaïtaire doit également suivre la dalle et tomber à l'extérieur de cette dernière. - Afin d'éviter un engagement du drain, il faut placer sur le terrain naturel une feutrine (non fournie) de manière à retenir la terre. - Installer le drain périphérique sur la protection et le raccorder au puits de décompression (le cas échéant). À défaut, laisser le drain s'épandre sur le terrain. - Réaliser ensuite le remblayage contre les parois avec du gravier tassé (calibre 10/30) qui favorise le drainage. Ce remblayage doit s'effectuer en même temps que le remplissage du bassin.

Le remblaiement en terre végétale est à proscrire.

INFORMATION : Le drainage permet l'évacuation en continu de l'eau, en pied de piscine, et limite donc les remontées d'eau, par capillarité, vers le haut de l'ouvrage à l'interface air/terre où se produisent les attaques de champignons ou pourrissement (schéma ci-dessous). L'absence de drainage génère les remontées d'eau par capillarité potentiellement importantes et permanentes favorisant les attaques à l'interface air/terre (schéma ci-dessous).

Dans le cas d'attaque avérée et d'absence de drainage, la déterioration ne pourrait être prise en charge par la garantie.

Positionnement des PIECES à sceller

Ref.790086

Ref.790087

Ref.790089

BUSE de refoulement

Commencez à remplir la piscine d'eau, en arrêtant le remplissage à 4 cm environ du bord inférieur de l'orifice de la valve.

Marquez l'orifice à l'aide d'un crayon-feutre (A) et faites une coupure en croix au centre de l'orifice (B) à l'aide d'un cutter (LAME) sans dépasser le trou de l'étampe.

Depuis l'intérieur de la piscine, introduisez dans la coupure que vous avez faite (C) la valve de retour (No1) munie d'un anneau de friction (No 2) et d'un joint (No 3).

Il faut couper très proprement et soigneusement les morceaux de liner qui dépassent sur la partie extérieure de la piscine.

L'autre joint (No 3.1) est placé depuis l'extérieur, en le pliant et en passant le panneau afin qu'il soit en contact avec le liner et le panneau. Positionner l'autre bague de friction (No 2.1). Ajuster l'ensemble des pièces en serrant fermement avec l'écrou (No 4). Ce montage doit se mener à bien avec beaucoup de soin, évitant les trous à travers lesquels pourrait se produire des fuites d'eau. Avant de continuer le remplissage de la piscine, il faudra installer le tuyau de refoulement qui va de la prise de sortie de l'épurateur à la buse de refoulement, en le fixant avec deux colliers.

Important: avant de placer le tuyau flexible, introduisez l'enjoliveur. (No 5)

Assurez-vous que la vanne de l'équipement épuatrice demeure sur la position FERMEE (Closed).

Rendez-vous sur notre chaîne YouTube pour une aide au montage.

You

Installez la filtration avant de procéder aux découpes du liner.

1-Corps de buse 2-Joint plat rond 3-Joint plat rond 4-Ecrou corps de buse 5-Enjoliveur

Montage du skimmer

Avant d'installer le Skimmer dans la piscine, il faut installer l'ensemble vanne sur la bouche du Skimmer.

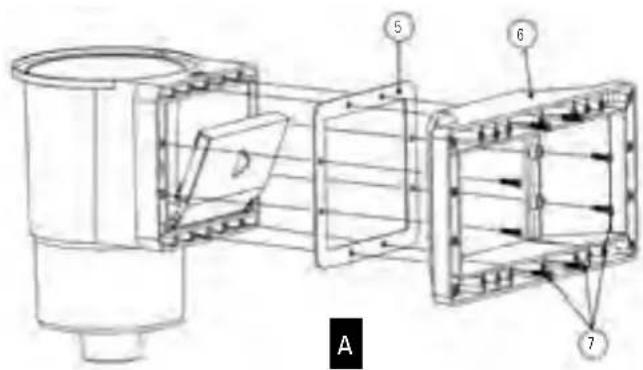

Placez ensuite le joint (No 5) comme il est indiqué sur la figure A.

Continuez à remplir la piscine d'eau jusqu'à ce qu'elle atteigne un niveau 4 cm au-dessous de l'étampe du Skimmer de en bois de la piscine. Coupez le liner à l'aide d'un cutter (lame) en suivant la marque de l'étampe.

ABC

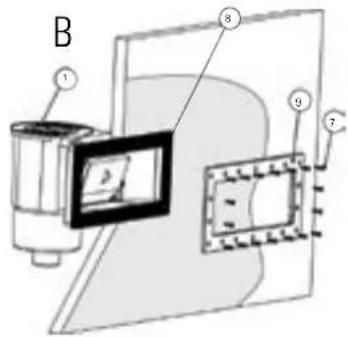

• Avant de procéder, assurez-vous que le volet du skimmer est bien positionné.
• Tracez avec un feutre la position des vis de fixation sur le liner.
• Placez le 2ème joint plat carré (5.1) puis la bride (6) contre le liner en alignant les trous avec les tracés d'emplacement des vis. Fixez la bride 6 sur le liner avec les 10 vis à partir d'en bas. La pression des points de serrage sur le liner doit être constante (serrage en croix). Au début, ne serrez pas les vis trop fort pour pouvoir vérifier si l'emboitement est correct, puis, serrez-les fortement, après l'ordre indiqué dans C. Fixez le couvercle enjoliveur No 6.1, en veillant à placer les marques de niveau dans la position adéquate (D).
• Vissez l'embout cannelé (11) préalablement muni de tissélon dans le corps de buse, côté extérieur du bassin. (E)
• Découpez le liner au cutter à l'intérieur du skimmer.

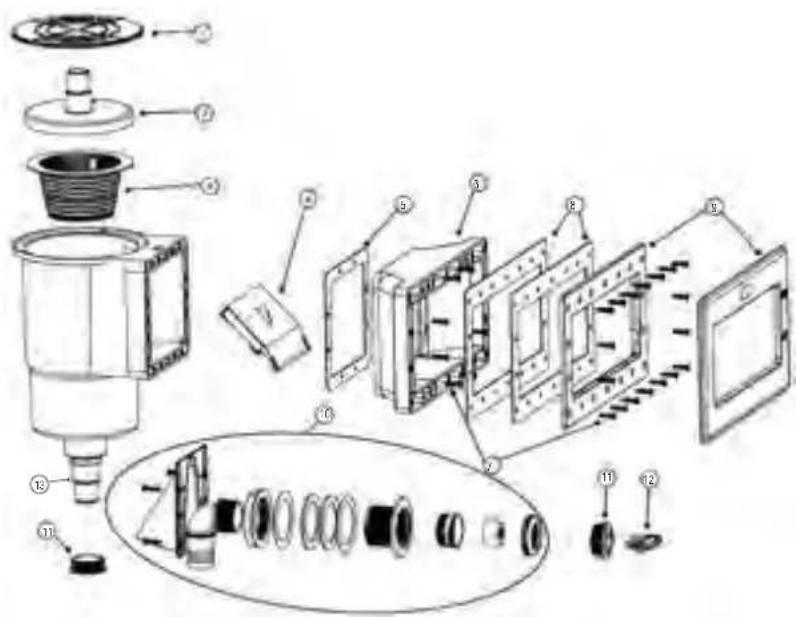

1-Couvercle Skimmer 2-Couvercle aspiration 3-Panier 4-Ensemble vanne 5-Joint 6-Bride 6.1- avec couvercle enjoliveur 7-Sachet vis (2 DIN 7981 4,2X16 et 10 DIN 7983 4,8X25) 8-Valve de return 9-Bouchon pour hivernage 10-Cle 11-Adaptateur tuyau

Rendez-vous sur notre chaîne YouTube pour une aide au montage.

D E

BUSE de refoulement

Commencez à remplir la piscine d'eau, en arrêtant le remplissage à 4 cm environ du bord inférieur de l'orifice de la valve.

Marquez l'orifice à l'aide d'un crayon-feutre (A) et faites une coupure en croix au centre de l'orifice (B) à l'aide d'un cutter (LAME) sans dépasser le trou de l'étampe.

Depuis l'intérieur de la piscine, introduisez dans la coupure que vous avez faite (C) la valve de retour (No1) munie d'un anneau de friction (No 2) et d'un joint (No 3).

Il faut couper très proprement et soigneusement les morceaux de liner qui dépassent sur la partie extérieure de la piscine.

L'autre joint (No 3.1) est placé depuis l'extérieur, en le pliant et en passant le panneau afin qu'il soit en contact avec le liner et le panneau. Positionner l'autre bague de friction (No 2.1). Ajuster l'ensemble des pièces en serrant fermement avec l'écrou (No 4). Ce montage doit se mener à bien avec beaucoup de soin, évitant les trous à travers lesquels pourraient se produire des fuites d'eau. Avant de continuer le remplissage de la piscine, il faudra installer le tuyau de refoulement qui va de la prise de sortie de l'épurateur à la buse de refoulement, en le fixant avec deux colliers.

Important: avant de placer le tuyau flexible, introduisez l'enjoliveur. (No 5)

Assurez-vous que la vanne de l'équipement épurateur demeure sur la position FERMEE (Closed).

Rendez-vous sur notre chaîne YouTube pour une aide au montage.

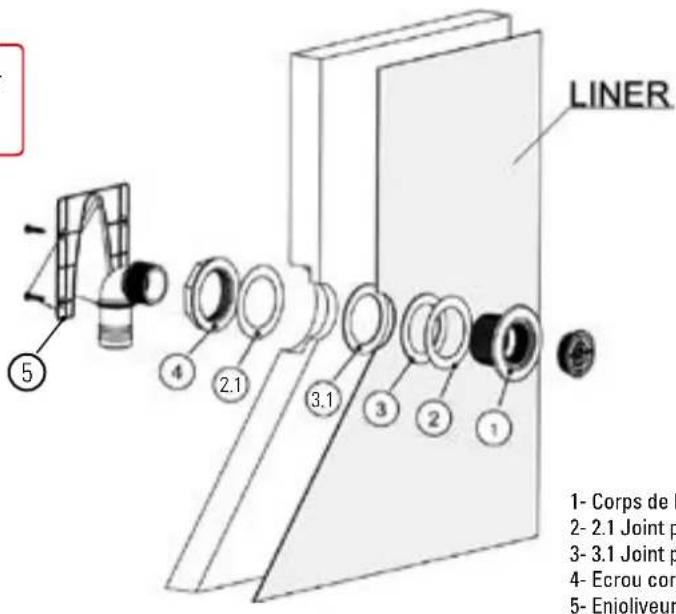

1-Corps de buse 2-2.1 Joint plat rond 3-3.1 Joint plat rond 4-Écrou corps de buse 5-Enjoliveur

Installez la filtration avant de procéder aux découpes du liner.

Montage du skimmer

Avant d'installer le Skimmer dans la piscine, il faut installer l'ensemble vanne sur la bouche du Skimmer (No 5 Fig. 3).

Placez ensuite le joint (No 6) et la bouche conique (No 7), en assemblant les pièces à l'aide de 8 vis (No 8) DIN7982 5,5x25, comme il est indiqué sur A.

Continuez à remplir la piscine d'eau jusqu'à ce qu'elle atteigne un niveau 4 cm au-dessous de l'étampe du Skimmer de en bois de la piscine. Coupez le liner à l'aide d'un cutter (lame) en suivant la marque de l'étampe.

• Avant de procéder, assurez-vous que le volet du skimmer est bien positionné.
• Tracez avec un feutre la position des vis de fixation sur le liner.
• Placez le 2ème joint plat carré (5.1) puis la bride (8) contre le liner en alignant les trous avec les tracés d'emplacement des vis. Fixez la bride (6) sur le liner avec les 18 vis (7) à partir d'en bas. La pression des points de serrage sur le liner doit être constante (serrage en croix).
• Au début, ne serrez pas les vis trop fort pour pouvoir vérifier si l'emboitement est correct, puis, serrez-les fortement, après l'ordre indiqué dans C. Fixez la pression le couvercle enjoliveur No 9, en veillant à placer les marques de niveau dans la position adéquate (D).
• Vissez l'embout cannelé (13) préalablement muni de teflon dans le corps de buse, côté extérieur du bassin. (E)
• Découpez le liner au cutter à l'intérieur du skimmer.

Rendez-vous sur notre chaîne YouTube pour une aide au montage.

1-Couvercle Skimmer 2-Couvercle aspiration 3-Panier 4-Ensemble vanne 5-Joint de connexion 6-Bouche conique 7-Sachet vis (26 DIN 7982 5,5X25 and 10DIN 7982 4,8X19) 8-Joint 9-Bride avec couvercle enjoliveur 10-Valve de return 11-Bouchon pour hivernage 12-Clé 13-Adaptateur tuyau

Sur les schémas du suivant ont pour but d'expliquer le sens de circulation d'eau. Veuillez vous référer à la notice fournie avec le groupe de filtration pour en réaliser l'assemblage. Note : Remplissez le filtre aux 2/3 avec le sable nettoyé et calibre : un seul calibre est livré, il assure un bon fonctionnement de la filtration. (1) Les coloris et connections des systèmes de filtration peuvent différer selon les modèles. Se référer à la notice spécifique.

Votr t i t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

Tous les raccords filétés sont à monter avec le ruban étanche teflon fourni *, excepté les raccords avec joint torique. Le teflon doit être enroulé dans le sens contraire du vissage.

REMLISSAGE: Finissez de remplir la piscine. Le niveau d'eau final se situera entre le tiers supérieur et la moitié de la bouche du skimmer.

C'est le plus ancien des systèmes de filtration. L'eau filtrée passe à travers du sable (silice calibrée) qui retient toutes les impuretés. Ce type de filtre est équipé d'une vanne multivoies qui permet des manipulations et nettoyages très aisés.

LES DIFFERENTES POSITIONS DE LA VANNE MULTIVOIES (4 OU 6) *: Lors des changements de position de la vanne multivoies, la pompe doit toujours être à l'arrêt, sans quoi le filtre risque d'être gravement endommagé et sa garantie annulée.

1. POSITION FILTRATION (OU FILTER): Position habituelle de la vanne qui permet à l'eau venant de la pompe de rentrer par le haut du filtre et de circuler à travers le sable où elle est débarrassée de ses impuretés. L'eau est récapérate par la crépine de fond et refoulée vers la piscine. Un manomètre situé sur la partie haute du filtre vous permet de contrôler la pression. Dès que cette-ci augmentera de 0,2 bars par rapport à la pression de mise en service, il faudra faire un nettoyage du filtre.

1. POSITION LAVAGE (OU BACKWASH): Position de nettoyage du sable. Elle permet de faire circuler l'eau en sens inverse dans le filtre. L'eau entre par le bas du filtre et vient soulever la masse filtrante et ainsi débarrasser de ses impuretés qui, plus légères que le sable, sont évacuées par le haut du filtre vers l'égout. Cette opération devra se faire pendant 2 à 3 minutes.

1. POSITION RINÇAGE / FILTRÉ ÉGOUT** (OU RINSE): Opération qui suit le lavage du filtré. Lorsque le filtré a été nettoyé, il est indispensable de rincer et de retasser la masse filtrante. Dans cette position, l'eau chemine dans le filtré comme en filtration mais est évacuée à l'égout en sortie du filtré. Cette opération devra se faire pendant 20 à 30 secondes.

1. , Closed or wintering). ** These positions refer exclusively to the 6-way flap.
2. POSICION RECIRCULACION / CIRCULACION**: Position employée pour que l'eau circule par la rése hidrúlica sans passer par le filtre. Cette possibilité se emploi pour remuer l'eau si on désire dissoudre un produit dans la piscine ou si on doit effectuer une opération sur le filtre, dans ce cas le filtre est isolé et l'eau provenant de la pompe est expulsée directement.
3. Algunos modelos seentran con una trampilla de 4 vías (opciones disponibles: Filtración, Lavado, Vaciado/desague, Cerrado o invernaje).
4. POSITION RECIRCULATION / CIRCULATION**: Position utilisée pour que l'eau circule dans le réseau hydraulique sans passer par le filtre e est à réaliser, car ici le filtre est isolé et l'eau venant par la pompe est rejetée directement.
5. Certains modèles sont livrés avec une vanne 4 voies (positions disponibles : Filtration, Lavage, Vidange/égout, Fermée ou hivernage) ** Cette position concerne exclusivement la vanne 6 voies.

Les extrémités de la margelle sont taillées à 67,5°. Référez-vous aux plans (4x60) (Voir page 42-43).

• Avant de fixer la margelle, procédez à un positionnement de toutes les lames à blanc, (sans les visser).
• Faites dépasser la margelle vers l'intérieur (de façon à créer un «brise vague»). Attention aux échards pouvant eventuellement apparaitre après les opérations de découverte page et de fixation des marguelles. Supprimer ces échards à l'aide d'un papier abrasif (non fourmi).

• Pour obtenir une fixation ferme et durable dans les renforts, un pré-perçage avec un foret à bois 0 4 mm sur les margelles est nécessaire. Pour l'assemblage, utilisez les vis inox 0 4 x 60 mm que vous vissez de biais (pour les 2 vis extérieures), en fond de rainures. Lorsque toutes les margelles sont rangées, procédez au vissage en commençant par seulement un point au centre des margelles.
• Complétez le vissage sur toutes les margelles. L'emplacement des vis est materialisé sur la page suivante.

PLAQUE sous margelles

• Positionnez les plaques bois sous margelles au niveau des angles et fixez-les à l'aide des 4 vis 4x40. (*)

Fixation de la plaque sous margelles

La margelle est composée de 2 lames, une intérieure, une extérieure. Référez-vous aux plans (4x60) (Voir page 44-49).

• Avant de fixer la margelle, procédez à un positionnement de toutes les lames à blanc, en vous aidant du plan d'implantation en fin de notice, sans les visser, afin de répartir uniformément les yeux.
• Faites dépasser la margelle vers l'intérieur de façon à créer un «brise vague».

• De manière à obtenir une fixation ferme et durable, un préperçage avec un foret à bois 0.4 mm sur les margelles est nécessaire. Pour l'assemblage, utilisez les vis inox 0.4 x 60 mm que vous visserez de biais (pour les 2 vis extérieures), en fond de rainures. Lorsque toutes les margelles sont rangées, procédez au vissage au niveau des consoles. (^*)

• Positionnez les plaques bois sous margelles au niveau des angles et fixez-les à l'aide des 4 vis (4x40).

1. Sur le pan recevant, le skimmer découvre uniquement la margelle extérieure aux dimensions de l'entraxe des consoles.
2. Fixez la trappe d'accès skimmer avec les charnières à noeuds fournies.

Assembler la rampe supérieure (1) et inférieure (7) en les introduisant l'une dans l'autre (figure 21). Fixer les marches (6) aux rampes à l'aide des boulons (8), des rondelles (4) et des écrous (9).

• Positionner les tampons (10) sur les rampes pour éviter que l'échelle puisse abimer la paroi de la piscine.
• Une fois l'échelle assemblée, positionner celle-ci sur la margelle en utilisant le support de rampe (5) comme gabarit. Fixer les supports de rampe (5) à l'aide des vis (3) et des rondelles (4) (figure 22).
• Insérer les enjoliveurs (2).

Ne pas utiliser l'échelle à d'autres fins que celle précisée dans cette notice. Masse maximale admissible: 150 kg.

Lors de la première utilisation, il est impératif d'effectuer un lavage du filtre (voir entretien du système de filtration). La filtration est un traitement mécanique qui permet de nettoyer l'eau de la piscine en éliminant ses impuretés et particules polluantes. L'ensemble du circuit hydraulique et du groupe d'épuration d'eau est une donnée essentielle au bon fonctionnement du système de filtration. Le système de filtration doit être cohérent : La dimension du filtre doit être proportionnelle au volume d'eau de la piscine et au débit de la pompe. La filtration n'est pas antibactérienne. Il est donc obligatoire de rajouter un produit (ou un système) de désinfection de l'eau.

Temps de filtration :

Durant la saison d'utilisation du kit piscine, le système de filtration doit obligatoirement être mis en service chaque jour, suffisamment longtemps pour assurer au moins un renouvellement complet du volume d'eau. En théorie, on fait le calcul suivant :

La pratique s'avère souvent de filtrer 4h avant et 4h après le zénith du soleil.

Un fonctionnement par intermittence est à déconseiller (arrêt ou reprise toutes les heures) car tout le volume d'eau ne serait pas renouvelé !

L'eau de votre piscine est aspirée par un skimmer (cet élément et tous les paniers qui recupere les feuilles et autres grosses impuretés doivent être très propres). L'eau chemine ensuite à travers des tuyauteries pour arriver à une pompe avec préfiltre* (là encore un panier arrête les impuretés de taille moyenne et sa propriété est primordiale pour un bon fonctionnement). La pompe propulse l'eau dans un

TEMPÉRATURA L'EAU	DURée DE FILTRATION POUR UNE JOUENÉE
15 à 18°C 8 heures
19 à 21°C 10 heures
22 à 25°C 12 heures
26 à 28°C 14 heures
28 à 30°C 19 heures
+ de 30°C 24 heures

fuites chimiques et de coloration de l'eau.

Vous DEVEZ toujours vous assurer que :

1. Le niveau d'eau est correct : c'est-à-dire légèrement au-dessus du milieu du skimmer.
2. Les paniers de skimmers et de préfiltre de pompe sont propres.
3. Le circuit hydraulique est contrôlé et les positions des vannes vérifiées.
4. La filtration peut être mise en route et on contrôle la pression au manomètre (elle est fonction du type et de la position du local technique par rapport à la piscine)

Interdire l'acces au BASSIN en cas de deterioration du systeme de filtration

• Selon modele

Nettoyage du filtre

Vous effectuerez cette procédure à chaque fois qu'il faudra effectuer un lavage de filtre. Lorsque la pression augmente de 0,2 bars par rapport à la pression de mise en service, il faut procéder à un nettoyage comme expliqué ci-dessous. Assurez-vous, sur la sortie égout de la vanne multivoies, qu'un tuyau de vidange (non fourni) a bien été installé de manière à permettre l'évacuation de l'eau lors du lavage du sable ou du filtre.

1. Arrêtez la filtration.
2. Mettez votre vanne multivoies sur position LAVAGE.
3. Mettez votre filtration en marche, la laisser fonctionner 2 à 3 minutes.
4. Arrêtez à nouveau votre filtration, mettez vos vanne multivoies sur position RINCAGE et remettez vos filtration en marche pendant 30 secondes.
5. Arrêtez votre filtration, mettez votre vanne multivoies sur position FILTRATION.
6. Remettez Your filtration en marche et vérifiez que la pression soit bonne.

Avec un balai manuel

1. Branchez le tuyau sur le balai.
2. Mettez le balai dans l'eau.
3. Remplissez le tuyau d'eau en le mettant devant une bouche de refoulement
4. Fixez l'autre extrémité sur la prise balai
5. Passez le balai lentement (pour éviter de soulever la poussière) et ne le sortez pas de l'eau, la pompe se désamorcerait.
6. Une fois le balayage terminé, nettoyez le filtre puis remettez en position normale.

Recommandations:

• Il est impératif de vérifier la non obturation des orifices d'aspiration
• il est impératif d'arrêter la filtration pendant les opérations de maintenance du système de filtration
• Surveiller régulièrement le niveau d'encrassement du filtre

L'entretien et l'hivernage du filtre à sable nécessitent des evacuations d'eau. Il est impératif de prévoir ces evacuations lors de l'installation du groupe de filtration.

Traitment de l'eau

Quel que soit le système de filtration utilisé, il faut traiter chimiquement l'eau de la piscine pour détruire les bactéries, les micro-organismes et éviter le développement d'algues. Plusieurs produits de stérilisation peuvent être utilisés, comme le chlore, le brome, l'oxygène, etc. Prenez conseil auprès d'un revendeur de produits traitements pour piscines pour déterminer votre choix. La première chose à faire est de vérifier le taux de pH à l'aide d'une trousse d'analyse. Attention, les flacons test ne sont valables qu'un an.

Le taux idéal est 7,2 à 7,4 pour le pH et de 1,5 pour le CHLORE. Rectifiez éventuellement le pH à l'aide des produits pH+ ou pH-. La quantité de produits est proportionnelle au cubage de votre piscine. Pour le traitement de votre bassin, reportez-vous aux indications figurant sur le produit que vous avez choisi pour leur piscine. pH (potentiel hydrogène) : Il est impératif de toujours maintenir le pH de votre eau entre 7,2 et 7,4 car en-dessous de ces valeurs l'eau devient corrosive (du fait de son acidity) et détruit rapidement les pièces métalliques de votre piscine. Au-dessus de ces valeurs l'eau est basique et diminue fortement l'action du traitement. Ne jamais mettre de galets de chloré directement dans le bassin. Le liner serait "brulé".

Conseils de sécurité

Avant d'installer et d'utiliser la piscine, veuillez lire attentivement, assimiler et respecter toutes les informations contenues dans cette notice d'utilisation. Ces avertissements, instructions et consignes de sécurité portent sur certains des risques usuels associés aux loisirs aquatiques, mais ils ne peuvent pas couvrir la totalité des risques et dangers dans tous les cas. Faites toujours preuve de prudence, de discernement et de bon

sens lors des activités aquatiques. Conservez ces informations afin de pouvoir vous y référer ultérieurement.

Lorsque votre piscine atteint la fin de sa vie utile, elle doit être démontée, puis il faudra séparer les différents matériaux (plastique et acier) et les déposer dans la déchetterie spécifiée par les autorités locales.

Sécurité des non-nageurs

Une surveillance attentive, active et continue par un adulte compétent des enfants qui ne savent pas bien nager et des non-nageurs est requise en permanence (en gardant à l'esprit que le risque de noyade est le plus élevé pour les enfants de moins de cinq ans).

• Désignez un adulte compétent pour surveiller le bassin à chaque fois qu'il est utilisé.
• Il convient que les enfants qui ne savent pas bien nager ou les non-nageurs portent des équipements de protection individuelle lorsqu'ils utilisent la piscine. Lorsque le bassin n'est pas utilisé ou est sans surveillance, retirez tous les jouets de la piscine et ses abords afin de ne pas attirer les enfants vers le bassin.

Dispositifs de sécurité

• Il est recommandé d'installer une barrière (et de sécuriser toutes les portes et fenêtres, le cas échéant) afin d’empêcher tout accès non autorisé à la piscine.
• Les barrières, couvertures, alarmes de piscines ou dispositifs de sécurité similaires sont des aides utiles, mais ils ne remplacent pas la surveillance continue par un adulte compétent.

Équipements de sécurité

• Il est recommandé de garder du matériel de sauvetage (une bouée, par exemple) près du bassin.
• Gardez un téléphone en parfait état de marche et une liste de numéros d'urgence à proximité du bassin.

Sécurité d'emploi de la piscine

• Incitez tous les utilisateurs, en particulier les enfants, à apprendre à nager.
• Apprenez les gestes qui sauvent (réanimation cardiopulmonaire) et remettez régulièrement à jour vos connaissances. Ces gestes peuvent sauver une vie en cas d'urgence.
• Expliquez aux utilisateurs de la piscine, enfants inclus, la procédure à suivre en cas d'urgence.
• Ne plongez jamais dans un plan d'eau peu profond, sous peine de blessures graves ou mortelles.
• N'utilisez pas la piscine sous l'emprise d'alcool ou de médicaments susceptibles de réduire votre capacité à utiliser la piscine en toute sécurité.
• Si la piscine est recouverte d'une couverture, retirez-la entièrement de la surface de l'eau avant d'entrer dans le bassin.
• Traitez l'eau de votre piscine et instaurez de bonnes pratiques d'hygiène afin de protéger les utilisateurs des maladies liées à l'eau. Consultez les consignes de traitement de l'eau données dans la notice d'utilisation. Stockez
• Il est obligatoire d'afficher les pictogrammes fournis dans une position visible à moins de 2 m de la piscine.
• Placez les échelles amovibles sur une surface horizontale.

Attention:

Tout appareil électrique alimenté en 220 V doit être situé au moins à 3,50 m du bord du bassin.

L'appareil doit être branché sur une prise de courant avec prise de terre, protégé par un interrupteur différentiel (RCD) avec un courant de fonctionnement résiduel assigné qui n'excède pas 30 mA.

À lire attentivement et à conserver pour consultation ultérieure.

En cas de probleme... nous consulter!

www.grepool.com/fr/apres-vente

Durant la saison d'utilisation du kit piscine, le système de filtration doit obligatoirement être mis en service chaque jour, suffisamment longtemps pour assurer au moins un renouvellement complet du volume d'eau. Durant la saison d'utilisation du kit piscine, vérifier régulièrement le niveau d'encrassement du média filtrant. - Surveiller la boulonnerie et la visserie (par exemple : traces de rouille) lorsque c'est possible. - Le niveau d'eau de la piscine doit toujours être maintenu au minimum à 15 cm du rebord supérieur de celle-ci. - Ne videz jamais complètement la piscine. Vous risqueriez d'endommager gravement la structure de votre piscine si le niveau d'eau n'est pas suffisant. - Le non-respect des consignes d'entretien peut engendrer des risques graves pour la santé, notamment celle des enfants. - L'utilisation d'un kit piscine implique le respect des consignes de sécurité décrites dans la notice d'entretien et d'utilisation. - Ne pas laisser un kit piscine à poser sur le sol à l'extérieur, vide. - Nettoyer régulièrement le liner PVC et la ligne du niveau de l'eau avec des produits non abrasifs. Nettoyez périodiquement le pli d'union du fond au latéral du liner car c'est une zone où la saleté s'accumule. Si vous faites par accident un petit trou dans le liner, vous pouvez le réparer avec nos rustines AR202 ou V12. - Les bâches d'été (isothermes) protègent votre piscine des insectes, poussière, feuilles, etc. et évitent la perte de température de l'eau. Placez-la toujours avec les bulles en contact avec l'eau.

Hivernage:

1- Nettoyer le fond et les parois du liner avec un produit non abrasif. 2- Traiter l'eau avec un produit d'hivernage. Il est recommandé d'utiliser un HIVERNAGE LIQUIDE au lieu de flotteurs avec un produit solide pour éviter de décolorer le liner. 3- Laisser la piscine remplie d'eau en tenant compte que: a) Pour les piscines avec skimmer et buse de refoulement baisser le niveau de l'eau 5 cm en dessous du skimmer et fermer la buse de refoulement avec le bouchon à vis qui est joint à l'épurateur. b) Pour les piscines avec buses d'aspiration et de refoulement baisser le niveau de l'eau à 20 cm du rebord supérieur de la piscine, en fermant les buses par le système de vis qui est incorporé.

4- Déconnecter les tuyaux. Ne pas démonter le skimmer ni les buses. 5- Protéger la piscine avec une bache d'hivernage, en mettant un élément flottant entre celle-ci et l'eau, afin de la protéger du gel. 6-Épurateur: le déconnecter de la piscine. Le nettoyer, vider le sable ou enlever la cartouche, le sécher et le conserver dans un endroit couvert et à l'abri de l'humidité. 7- Accessoires : enlever tous les accessoires (échelle, alarme, projecteur, perche,...), les nettoyer à l'eau douce et les ranger.

REMISE EN MARCHE: Enlever la bache d'hivernage, installer l'épurateur, changer au moins 1/3 de l'eau et réaliser une chloration. Mettre l'épurateur en fonctionnement pendant au moins 8 heures en respectant les périodes de fonctionnement en continu indiquées sur les manuels des épurateurs.

Traitements chimiques :

Lisez avec attention les instructions du fabricant du produit chimique. ATTENTION: Conserver les produits chimiques dans un endroit propre, sec et hors de portée des enfants.

Important : Tous les produits utilisés doivent être compatibles avec le liner en PVC.

• Premier remplissage : Analyser le pH et le Chlore (Cl) de l'eau et les ajuster aux niveaux optimaux : pH : 7,2-7,6; Chlore : 0,5-2 ppm.
• Clotation chic : Cela consiste à augmenter le niveau de chlore jusqu'à 20 ppm approximativement pour éliminer les bactéries et algues. La réaliser uniquement lorsque l'eau de la piscine provient de puits, étangs,... ou lorsqu'elle est restée longtemps sans traitement.
• Contrôles: Contrôler, au moins une fois par semaine, les niveaux de pH et Chlore. (Utilisez un analyseur de Chlore et pH) De même, vous devrez rajouter de l'algicide pour prévenir la formation des algues. Ne jamais se baigner jusqu'à ce que le niveau de chlore soit stabilisé. Toujours utiliser un dosificateur flottant pour la dissolution du produit chimique (pastilles). Le dosage des produits chimiques se fait en fonction de : le volume d'eau de votre piscine, la fréquence des baignades, les conditions climatiques, température de l'eau.

et emplacement. Toujours agiter l'eau et attendre la dissolution d'un produit chimique avant d'en rajouter un autre. Attendre environ 12 h entre chaque ajustement de pH, de chlore, ou d'anti-algues en faisant fonctionner le système de filtration.

Traitements mecaniques:

Vérifier que l’épurateur, skimmer, buses et tuyaux soient correctement connectés à la piscine. Tenez en compte que plus la température de l'eau est élevée, plus long sera le temps de filtration. Temps de filtration théorique = volume d'eau / débit du système de filtration (généralement 8h/jour avec la température de l'eau à 21°C), (Idéal : 2h le matin - 4h à la mi-journée - 2h l'après-midi) Bien respecter les périodes de fonctionnement en continu indiquées sur les manuels des épurateurs.

Aspirateur de FOND par aspiration (MANUEL ou automatique):

Uniquement pour les piscines avec skimmer. Connecter une extrémité du tuyau à la tête du balai et le plonger dans l'eau pour qu'il se remplisse. Connecter l'autre extrémité du tuyau à l'adaptateur d'aspiration (TA) et le mettre sur le panier du skimmer. Mettre en marche l'épurateur en position FILTER et commencer à nettoyer le fond. Faire attention dans les zones à risque où s'accumule la saleté.

Aspirateur de FOND type ventury :

Assembler un tuyau d'arrosage sur l'embout de l'aspirateur de fond et l'introduire dans la piscine. Ouvrir le robinet à une pression normale pour que l'eau coule vers le fond de la piscine, produisant ainsi un courant ascendant qui récupère la saleté et la dépose dans le filtre installé sur l'aspirateur de fond.

EFFECTS CAUSES REMÉDES
Eau trouble devenant verte	• Filtre encrassé • pH incorrect • Formation d'algues	• Filtre encrassé • pH incorrect • Formation d'algues
Pompe ne démarrant pas • Disjoncteur sauté	• Fusible grillé • Turbine bloquée	• Le réenclencher • Le replacer • Vérifier que le ventilateur à l'arrière du moteur tourne
Pompe tournant mais ne débitant pas • Vannes d'aspiration fermées	• Skimmer aspire de l'air • Pré filtre plein • Prise d'air au couvercle • Turbine défectueuse	• Les rouvir • Rectifier le niveau d'eau • Le nettoyer • Vérifier le joint et replacer le couvercle pré-filtre • Change la turbine
Pas d'aspiration au skimmer • Panier non vidé	vidé • Vanne mal fermée • Niveau d'eau trop bas	• Le vider • L'ouvrir • Le réajuster
Eau sale refoulée dans la piscine • Filtre colmaté • Le laver, le rincer
Pression au manomètre trop haute • Lavage de filtre mal fait	• Vanne de refoulement fermée	• Le refaire • Ouvrir la vanne, contrôler l'état du sable (à changer tous les 3 ou 4 ans)
Pas ou peu d'aspiration au balai • Pré filtre obstrué	• Vanne correspondante fermée • Tuyau usé ou percé • Air dans les tuyaux • Autres vannes ouvertes • Filtre encrassé	• Le laver • L'ouvrir • Le replacer • Purger et attendre l'amorçage • Les fermer • Le nettoyer
Traces de corrosion • pH trop faible • Élever le pH à 7,2-7,4
Sable dans le bassin • Crépine cassée	• Vanne multivoies manipulée avec pompe en fonctionnement. • Filtration branchée à l'envers. Les tuyauteries ont été inversées au mon-tage.	• Remplacer la crépine • Remplacer la vanne multivoie • Refaire un bon branchement de la filtration
