MODE D'EMPLOI GRIT GI 150 2H Fein
La machine ne doit être utilisée que par du personnel qualifié ou des personnes instruites.

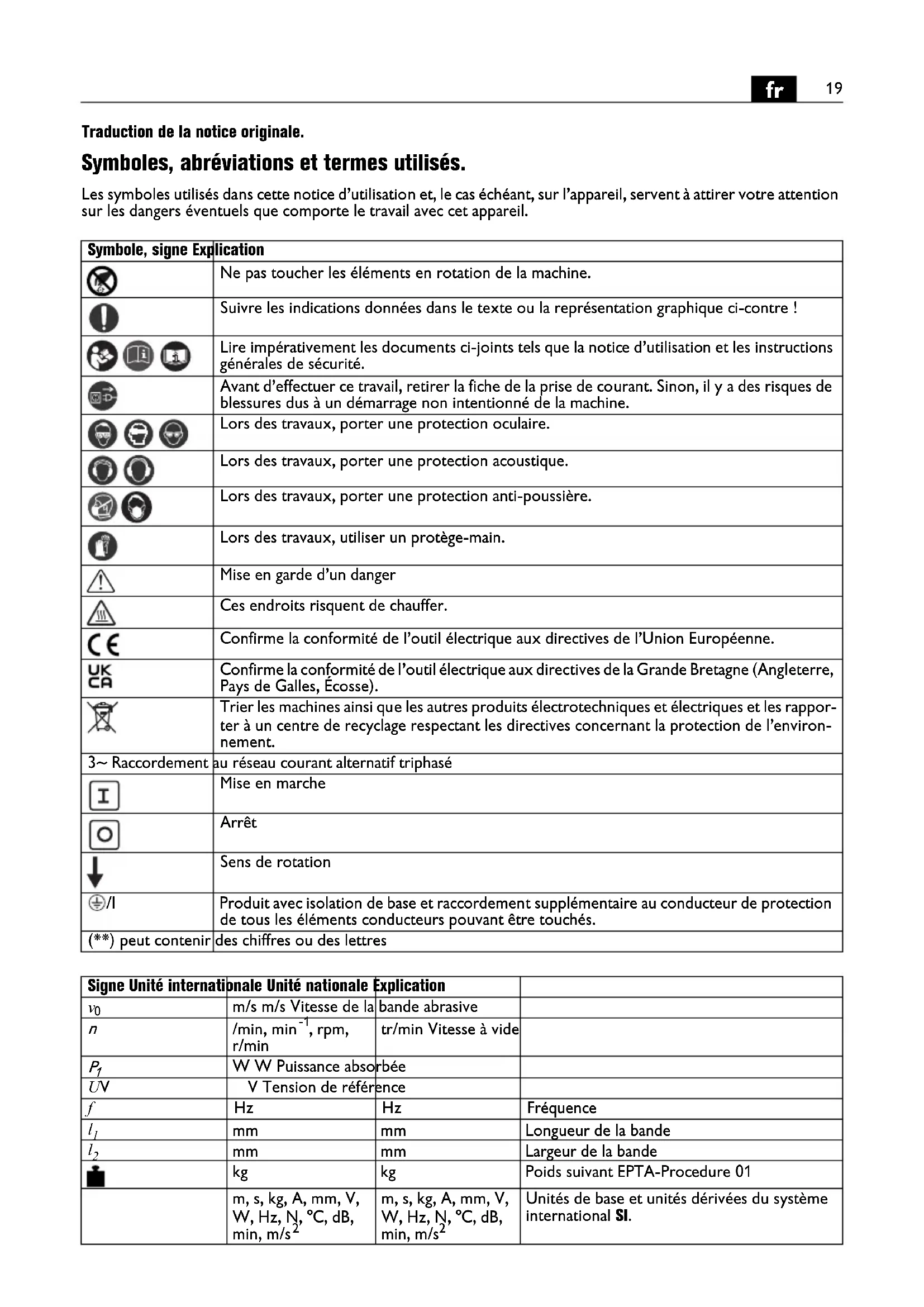

Symboles, abréviations et termes utilisés.
Les symboles utilisés dans cette notice d'utilisation et, le cas échéant, sur l'appareil, servent à attirer votre attention sur les dangers éventuels que comporte le travail avec cet appareil.
| Symbole, signe Explication | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | accordement au réseau courant alternatif triphasé |
 | |
 | |
 | |
 | |
| (**) peut contenir des chiffres ou des lettres | |
| Signe Unité internationale | Unité nationale | Explication | |
| v_0 | m/s m/s Vitesse de la | bande abrasive | |
| n | /min, min ^-1 , rpm,r/min | tr/min Vitesse à vide | |
| P_1 | W W Puissance absorbée | ||
| UV | V Tension de référence | ||
| f | Hz | Hz | Fréquence |
| l_1 | mm | mm | Longueur de la bande |
| l_2 | mm | mm | Largeur de la bande |
| kg | kg | Poids suivant EPTA-Procedure 01 | |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | Unités de base et unités dérivées du système international SI. | |
Pour votre sécurité.
Ne pas utiliser cette machine avant d'avoir soigneusement lu et compris à fond cette notice d'utilisation ainsi que les « Instructions générales de sécurité » (réf. documents 3 41 30 054 06 1),
y compris les figures, les spécifications et les règles de sécurité.
Tenir également compte des règlementations nationales de sécurité électrique et protection du travail en vigueur.
Le non-respect des instructions de sécurité se trouvant dans la documentation mentionnée peut entraîner un choc électrique, un incendie et/ou de graves blessures.
Bien garder cette notice d'utilisation en vue d'une utilisation ultérieure; elle doit être jointe à l'appareil en cas de transmission ou de vente à une tierce personne.
Utilisation de la machine.
Machine conçue pour le ponçage de métaux (à l'exception du magnésium) et pour le grugeage avec le module de ponçage de radius GIR, le module de ponçage de tubes GIC, l'adapteur de ponçage GIL ou pour une utilisation mobile avec le socle GIM à l'abri des intempéries avec les bandes de ponçage autorisées par Fein.
Instructions particulières de sécurité.
Porter un équipement de protection individuelle. En fonction de l'application, utiliser un écran facial, des lunettes de sécurité ou des verres de sécurité. Le cas échéant, utiliser un masque antipoussières, des protections auditives, des gants et un tablier capables d'arrêter les petits fragments abrasifs ou des pièces à usiner.
La protection oculaire doit être capable d’arrêter les débris volants produits par les diverses opérations. Le masque antipoussières ou le masque respiratoire doit être capable de filtrer les particules produites par vos travaux. L’exposition prolongée aux bruits de forte intensité peut provoquer une perte de l’audition.
Ne pas porter des vêtements amples, des bijoux et attacher les cheveux longs lors du travail. Malgré les dispositifs de protection, des objets non fixés peuvent être happés par des pièces en mouvement et entraîner des blessures.
Ne pas utiliser de bandes abrasives usées, fendues sur les bords ou fortement encrassées. Manier avec précaution les bandes abrasives et les ranger conformément aux instructions du fabricant. Ne pas plier les
Les bandes abrasives endommagées peuvent se déchirer ou être projetées par l'appareil et blesser quelqu'un.
Ne pas utiliser de bandes abrasives ou d'autres accessoires qui n'ont pas été spécialement conçus ou validés par le fabricant. Le seul fait qu'une bande abrasive ou un accessoire puisse se monter sur votre appareil ne garantit pas une utilisation dépourvue de risque.
Toujours utiliser les dispositifs de protection se trouvant sur l'appareil. Les dispositifs de protection doivent être solidement montés sur l'appareil de façon à obtenir une sécurité maximale. Les dispositifs de protection doivent protéger l'utilisateur contre les particules qui se détachent et contre un contact accidentel avec la bande abrasive.
Attention ! Risque d'incendie et d'explosion ! Lors du ponçage de métaux (par ex. aluminium), de la poussière est générée qui peut être inflammable ou explosive. Ne pas utiliser l'appareil lorsqu'il y a des matériaux inflammables à proximité. Des étincelles pourraient enflammer ces matériaux.
Attention ! Risque d'incendie ! Lors du ponçage de métaux, des particules incandescentes de métal et de la feuille abrasive sont générées qui sont récupérées dans la boîte à copeaux. Avant de vider la boîte à copeaux, attendre que son contenu soit suffisamment refroidi, n'éliminer le contenu que dans des conteneurs appropriés.
Veiller à protéger toute personne contre des projections d'étincelles. Enlever les matériaux inflammables se trouvant à proximité. L'usinage des métaux génère des étincelles.
Maintenir les personnes présentes à une distance de sécurité par rapport à la zone de travail. Toute personne entrant dans la zone de travail doit porter un équipement de protection individuelle. Des fragments de pièce à usiner ou d'un accessoire cassé peuvent être projetés et provoquer des blessures en dehors de la zone immédiate d'opération.
La pièce à travailler doit toujours être bien posée sur le support de ponçage et la butée. Ne pas travailler des pièces trop petites ou trop fines. Une pièce qui est projetée peut causer des blessures.
La surface travaillée peut devenir très chaude. Ne pas la toucher de la main.
Ne jamais toucher la bande abrasive en rotation. Risque de blessures.
En cas de danger, toujours appuyer immédiatement sur la touche d'arrêt d'urgence. La machine s'arrête au bout de 50 secondes environ.
Nettoyer régulièrement les ouïes de ventilation du moteur. La ventilation du moteur aspire de la poussière dans le carter. Une trop grande quantité de poussière de métal accumulée peut provoquer des incidents électriques.
Veiller à placer la machine sur une surface plane et dans une position stable. Au cas où la machine se renverserait pendant le travail, ceci pourrait entraîner de graves blessures.
Seul un électricien professionnel a le droit de monter la fiche de l'appareil. Le conducteur de protection dans la prise du secteur doit être connecté à la mise à la terre du réseau électrique.
Pour les travaux d'entretien et de réparation, retirer la fiche de la prise de courant ! Le fait de mettre en marche la machine par mégarde peut entraîner de graves blessures.
Faire régulièrement contrôler la sécurité électrique de la machine conformément à la législation en vigueur.
Pour les machines non contrôlées, il y a risque de choc électrique !
Avant la première mise en service, contrôler le sens de rotation du moteur. Si c'est le mauvais sens de rotation, la pièce à travailler peut être projetée et causer des accidents. Seul un électricien professionnel a le droit d'inverser le sens de rotation.
Lors de la mise en marche de la machine, veiller à ce que l'utilisateur ou d'autres personnes ne se tiennent pas directement à côté de la bande abrasive. La bande abrasive peut se déchirer et entraîner de graves blessures.
Émanation de poussières nocives
Lors du travail avec enlèvement de matière, des poussières pouvant être dangereuses sont générées.
Toucher ou aspirer certaines poussières, par ex. d'amiante et de matériaux contenant de l'amiante, de peintures contenant du plomb, du métal, de certains bois, de minéraux, des particules de silicate contenues dans les matériaux contenant de la roche, de solvants de peinture, de laques, de produits antifouling pour bateaux peut causer des réactions allergiques et/ou des maladies des voies respiratoires, un cancer ou des problèmes de fécondité. Le risque causé par l'inhalation de poussières dans les poumons dépend de l'exposition aux poussières. Utilisez une aspiration adaptée à la poussière générée ainsi que des équipements de protection personnels et veillez à bien aérer la zone de travail. Ne confiez le travail sur des matériaux contenant de l'amiante qu'à des spécialistes.
Les poussières de bois et les poussières de métaux légers, les mélanges chauds de poussières de ponçage et de produits chimiques peuvent s'enflammer dans certaines conditions ou causer une explosion. Évitez une projection d'étincelles vers le bac de récupération des poussières ainsi qu'une surchauffe de l'outil électrique et des matériaux travaillés, videz à temps le bac de récupération des poussières et respectez les indications de travail du fabricant du matériau ainsi que les règlements en vigueur dans votre pays spécifiques aux matériaux à traiter.
Vue générale.
1 Capot de protection supérieur 2 Vis étoile, capot de protection 3 Vis de réglage de l'interstice 4 Butée 5 Protection anti-étincelles 6 Vis papillon, écran protecteur 7 Support de ponçage 8 Boîte à copeaux 9 Tubulure pour aspiration des poussières 10 Vis, boîte à copeaux 11 Vis étoile pour support de ponçage 12 Vis de réglage, support de ponçage pour surfaces planes 13 Levier de serrage 14 Vis, réglage grossier de la tension de la bande 15 Touche d'arrêt d'urgence 16 Fiche 17 Vis étoile, ajustage de la bande 18 Orifices d'aération 19 Interrupteur Marche/Arrêt 20 Modification de la vitesse de rotation (seulement pour les modèles 2H)
21 Disque de contact 22 Support de ponçage pour surfaces planes 23 Disque d'entraînement 24 Graisseur 25 Vis pour capot latéral 26 Protection latérale 27 Plaque d'instructions 28 Levier de serrage pour régler la pente
Indications de montage (figure 7).
Fixer la machine sur le socle Fein GIB/GIBE (voir instructions de montage).
À l'aide de vis/chevilles appropriées, fixer le socle sur le sol. Les fixations doivent satisfaire aux forces générées pendant le travail.
Un montage incorrect peut provoquer de graves accidents causés par le basculement du socle ou de la table de travail ou par un appareil qui se détache du socle ou de la table de travail pendant l'opération de travail.
Branchement électrique.
Le branchement électrique sur les lieux d'installation doit être effectué par un électricien professionnel.
Respecter la tension du réseau : La tension et la fréquence de la source de tension doivent correspondre aux indications figurant sur la plaque signalétique de l'appareil.
Avant la première mise en service, contrôler le sens de rotation du moteur. Seul un électricien professionnel a le droit d'inverser le sens de rotation.
Réglages.
Avant d'effectuer toute intervention sur la machine, retirer la fiche de la prise de courant.
Régler l'inclinaison (figure 7).
Desserrer les deux leviers de serrage (28). Régler l'appareil à la hauteur de travail nécessaire.
Resserrez les deux leviers de serrage (28).
Régler la protection pare-étincelles (5)
Desserrer les deux vis papillon (6) et régler l'écran protecteur (5) de sorte à recouvrir autant que possible la bande abrasive.
Resserrez les deux vis papillon.
Régler le support de ponçage (7) (figure 1)
Desserrer la vis étoile (11) et régler la cote de la fente sur 2 mm max.
Resserrez la vis étoile.
Butée (4). (figure 2)
Desserrer les vis (3) et régler la cote de la fente sur 2 mm max.
Resserrez les vis (3).
Support de ponçage pour surfaces planes (22)
Lors du ponçage de surfaces planes, le support (22) doit être aligné parallèlement à la bande abrasive et doit être en contact avec toute sa surface.
Desserrer la vis (25) et ouvrir le couvercle latéral (26).
Desserrer les vis (12) et ajuster le support de ponçage pour surfaces planes (22). L'espacement doit être de 2 mm max. ! (Figure 2)
Resserrer les vis (12).
Fermer le capot latéral (26) et resserrer la vis (25).
Centrage de la bande.
Mettre brièvement l'appareil en marche et contrôler si la bande est bien centrée.
À l'aide de la vis étoile (17), ajuster la course de la bande au centre, si la bande abrasive bouge vers la droite.
ou vers la gauche.
Au cas où la bande ne se laisse pas centrer :
Nettoyer la roue d'entraînement (23) et la roue de contact (21) à l'aide d'air comprimé.
Contrôler si le disque d'entraînement et la roue de contact présentent des signes d'usure ou de déformation. Faire immédiatement remplacer les pièces endommagées !
Changement de la bande.
Avant d'effectuer toute intervention sur la machine, retirer la fiche de la prise de courant.
Desserrer la vis (25) et ouvrir le couvercle latéral (26).
Desserrer la vis étoile (11) et retirer le support de ponçage et la boîte à copeaux (8).
Pivoter le levier (13) vers le bas afin de détendre le dispositif de serrage. Enlever la bande abrasive usée.
Avant de placer la nouvelle bande abrasive, tenir compte du sens de la
marche indiqué au dos de la bande abrasive ! Il doit coïncider avec le sens de rotation de la roue d'entraînement.
Placer la bande abrasive sur la roue d'entraînement (23) et la roue de contact (21).
Pivoter le levier (13) vers le haut afin de tendre la bande de ponçage.
Si la bande de ponçage ne peut pas être suffisamment tendue, ajuster à nouveau le dispositif de serrage.
Desserrer les deux vis (14), décaler le dispositif de serrage et bien resserrer les vis. (Figure 6)
Fermer le capot latéral (26) et resserrer la vis (25).
Monter le support de ponçage (7) et la boîte à copeaux (8).
Contrôler la cote de la fente du support de ponçage.
Mettre l'appareil en marche et ajuster la bande.
Mise en marche :
Déverrouiller la touche d'arrêt d'urgence (15) et la relever. Appuyer sur la touche « I » (19).
Arrêt :
Déverrouiller la touche d'arrêt d'urgence (15). Appuyer sur la touche « 0 » (19).
Une fois éteinte, la machine continue à tourner pendant 50 secondes environ.
Touche d'arrêt d'urgence :
Dans des situations dangereuses, appuyez sur la touche d'arrêt d'urgence rouge afin d'arrêter l'appareil.
Modifier la vitesse de rotation (uniquement les modèles 2H)
Position du commutateur 1 : faible vitesse de rotation
Position du commutateur 2 : vitesse de rotation élevée
La vitesse de rotation ne doit être modifiée qu'au moyen du commutateur (3) et quand l'appareil est à l'arrêt.
Protection contre surcharge.
Dans le cas d'une forte sollicitation continue, l'appareil s'éteint. Après un temps de refroidissement de 15 minutes environ, l'appareil est de nouveau prêt à fonctionner.
Dressage (figures 3+4).
S'assurer que la vis étoile (11) est bien serrée.
S'assurer que le capot de protection supérieur (1) est bloqué à l'aide de la vis étoile (4) et que le capot latéral (26) est fermé.
Contrôler la cote de la fente du support de ponçage. (Figure 1)
Contrôler la position du support de ponçage pour surfaces planes (22) est correctement monté. Les vis (12) doivent se trouver dans la position inférieure.
Contrôler si la protection contre les étincelles (5) est bien réglée et serrée.
Mettre la machine en marche et contrôler le centrage de la bande.
Bien poser la pièce sur le support de ponçage.
Guider la pièce des deux mains ou la bloquer dans un dispositif.
Ponçage de surfaces planes (figure 5)
Desserrer les vis étoile (4) et retirer le capot de protection supérieur (1).
S'assurer que la cote de la fente est bien réglée. (Figure 2)
Mettre la machine en marche et contrôler le centrage de la bande.
Guider la pièce des deux mains et, une fois l'opération terminée, la retirer vers le haut.
Dispositif d'aspiration
Nous recommandons l'utilisation du dispositif d'aspiration.
Il est possible de raccorder la machine au moyen de la tubulure (9) à un dispositif d'aspiration.
Ponçage
Mesure réelle (A) du niveau de pression acoustique sur le lieu de travail L_pA (re 20 μPa), en décibel 80,5 94 Incertitude K_pA, en décibel 4 4 Mesure réelle (A) du niveau d'intensité acoustique pondéré L_wA (re 1 pW), en décibel 90 100,5 Incertitude K_wA, en décibel 2,5 2,5
Conditions de mise en service
Rotation (1/min) 3 000 3 000
| Matériau | - | ST 37 |
| Dimension | - | 8 x 40 |
| Bande abrasive | GRIT by Fein | |
| - | 36Z |
REMARQUE : La somme de la valeur d'émission mesurée et de l'incertitude constitue la limite supérieure des valeurs qui peuvent apparaître pendant des mesurages.
Porter une protection acoustique !
Valeurs de mesure mesurées conformément à la norme correspondante du produit (voir la dernière page de la présente notice d'utilisation).
Travaux d'entretien et service après-vente.
Ne faire effectuer des réparations que par un spécialiste travaillant conformément aux réglementations en vigueur.
Pour des travaux de réparation, nous vous recommandons le service après-vente FEIN, l'atelier agréé FEIN ainsi que les représentants FEIN.
Si un câble d'alimentation de la machine est endommagé, il doit être remplacé par un câble d'alimentation spécialement préparé en vente auprès du service après-vente FEIN.
Vous trouverez la liste actuelle des pièces de rechange de cette machine sur le site Internet www.fein.com.
Travaux d'entretien quotidiens
Souffler de l'air comprimé dans les ouïes d'air de ventilation (18) sur le carter-moteur et sur les endroits marqués (voir plaque d'avertissement (27)).
Graisser l'appareil quotidiennement avec de l'huile aux endroits marqués (voir plaque d'instructions (27)).
S'assurer à chaque fois que vous remplacez la bande de ponçage que la roue d'entraînement (23) et la roue de contact (21) ne sont pas usées ou endommagées. Faire remplacer les pièces endommagées.
Desserrer la vis étoile (11).
Enlever la boîte à copeaux (8) et retirer la poussière métallique.
Avant de vider la boîte à copeaux, attendre que son contenu se soit suffisamment refroidi, n’éliminer le contenu que dans des conteneurs appropriés.
Monter à nouveau la boîte à copeaux vidée et régler la cote de la fente du support de ponçage. (Figure 1)
Serrer la vis étoile (11).
Nettoyer l'extérieur de l'appareil avec de l'air comprimé.
Une fois par mois, graisser les paliers du dispositif de serrage sur le graisseur (24).
Si nécessaire, vous pouvez remplacer vous-même les éléments suivants : bande de ponçage, écran protecteur.
Garantie.
La garantie du produit est valide conformément à la réglementation légale en vigueur dans le pays où le produit est mis sur le marché. Outre les obligations de garantie légale, les appareils FEIN sont garantis conformément à notre déclaration de garantie de fabricant.
Il se peut que seule une partie des accessoires décrits ou représentés dans cette notice d'utilisation soit fournie avec la machine.
Déclaration de conformité.
La Déclaration CE est uniquement valable pour les pays de l'Union européenne et de l'AELE (Association Européenne de Libre-Échange) et uniquement pour les produits destinés au marché de l'UE ou de l'AELE. Une fois que le produit a été mis sur le marché de l'UE, la marque UKCA cesse d'être valable.
La Déclaration UKCA est uniquement valable pour le marché britannique (Angleterre, Pays de Galles et Écosse) et uniquement pour les produits destinés au marché britannique. Une fois que le produit a été mis sur le marché britannique, le marquage CE cesse d'être valable.
L'entreprise FEIN déclare sous sa propre responsabilité que ce produit est en conformité avec les réglementations en vigueur indiquées à la dernière page de la présente notice d'utilisation.
Dossier technique auprès de : C. & E. Fein GmbH, C-D1-IA, D-73529 Schwäbisch Gmünd
Protection de l'environnement, recyclage.
Rapporter les emballages, usagées et les accessoires dans un centre de recyclage respectant les directives concernant la protection de l'environnement.
Schémas de connexion.
Type GI75, GI150, Page 104
Type GI75 2V, GI150 2V Page 105
Type GI75 2H, GI150 2H Page 106
Type GI75 2H2V, GI150 2H2V Page 107
Draai de schroeven (3) weer vast.
Draai de schroeven (12) weer vast.
