| Producttype | Bandschuurmachine |
| Merk | Fein |
| Model | GRIT GI 150 2H |
| Beoogd gebruik | Slijpen van metalen (behalve magnesium), afkanten, buisslijpen en mobiel gebruik |
| Onbelast toerental | 3.000 tpm |
| Snelheidsregeling | 2 standen (model 2H) |
| Voedingstype | Driefasige wisselstroom |
| Frequentie | 50/60 Hz |
| Bandafmetingen | Lengte 150 mm, breedte niet gespecificeerd |
| Beschermingsinrichtingen | Bovenste beschermkap, vonkenscherm, noodstop |
| Schuursteun | Instelbaar in helling en afstand |
| Aanslag | Instelbaar voor max. afstand 2 mm |
| Spanendoos | Verwijderbaar, legen na afkoeling |
| Afzuigslang | Voor aansluiting op een stofzuiger |
| Smering | Dagelijks op gemarkeerde punten, maandelijks bij de smeernippel |
| Reiniging | Ventilatieopeningen uitblazen met perslucht |
| Door gebruiker vervangbare onderdelen | Schuurband, beschermscherm |
| Aanbevolen persoonlijke beschermingsmiddelen | Veiligheidsbril, handschoenen, stofmasker, gehoorbescherming |
| Stoptijd na uitschakeling | Ongeveer 50 seconden |
| Garantie | Volgens wettelijke regeling van het land en FEIN garantieverklaring |
Veelgestelde vragen - GRIT GI 150 2H Fein
Gebruikersvragen over GRIT GI 150 2H Fein
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Vermaler in PDF-formaat gratis! Vind uw handleiding GRIT GI 150 2H - Fein en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. GRIT GI 150 2H van het merk Fein.
GEBRUIKSAANWIJZING GRIT GI 150 2H Fein
Het apparaat mag alleen worden bediend door gekwalificeerd personeel of geïinstrueerde personen.
Uso previsto.
Vertaling van de oorspronkelijke gebruiksaanwijzing.

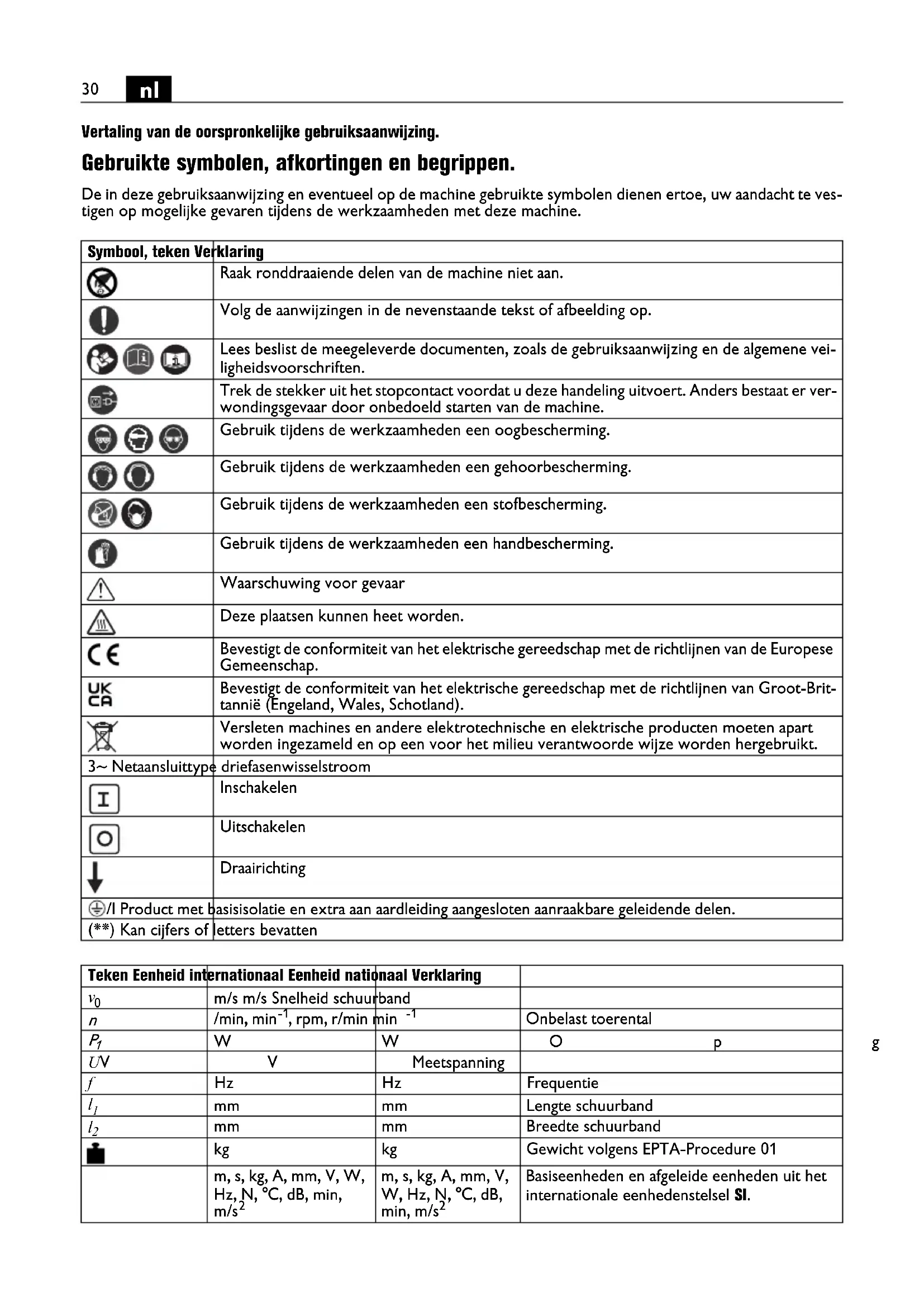

Gebruikte symbolen, afkortingen en begrippen.
De in deze gebruiksaanwijzing en eventueel op de machine gebruikte symbolen dienen ertoe, uw aandacht te vestigen op mogelijke gevaren tijdens de werkzaamheden met deze machine.
| Symbol, teken Verklaring | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
| 3~ Netaansluittype driefasenwisselstroom | |
 | |
 | |
 | |
 | Product met basisolatie en extra aan aardleiding aangesloten aanraakbare geleidende delen. |
 | Kan cijfers of letters bevatten |
| Teken Eenheid internationaal Eenheid nationaal Verklaring | |||
| v_0 | m/s m/s Snelheid schuurband | ||
| n | /min, min ^-1 , rpm, r/min min ^-1 | Onbelast toerental | |
| P_1 | W | W | O p |
| UV | V | Meetspanning | |
| f | Hz | Hz | Frequentie |
| l_1 | mm | mm | Lengte schuurband |
| l_2 | mm | mm | Breedte schuurband |
| kg | kg | Gewicht volgens EPTA-Procedure 01 | |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Basiseenheden en afgeleide eenheden uit het internationale eenhedenstelsel SI. | |
Voor uw veiligheid.
Gebruik deze machine niet voordat u deze gebruiksaanwijzing en de meegeleverde „Algemene veiligheidsvoorschriften“ (documentnummer 3 41 30 054 06 1) grondig heeft gelezen en volledig heeft begrepen, inclusief de afbeeldingen, specificaties en veiligheidsregels.
Neem ook de geldende nationale voorschriften voor elektrische veiligheid en de wettelijke maatregelen ter bescherming van de werknemer in acht.
Het niet in acht nemen van de veiligheidsvoorschriften in de genoemde documentatie kan tot een elektrische schok, brand en/of ernstig letsel leiden.
Bewaar de gebruiksaanwijzing voor later gebruik en geef deze door aan de volgende gebruiker of eigenaar van de machine.
Bestemming van de machine.
Machine voor het schuren van metalen (behalve magnesium) en voor het schuren met de radiaschuurmodule GIR, de rondschuurvoorziening GIC, het schuurvoorzetstuk GIL of voor mobiel gebruik met het onderstel GIM met de door Fein toegelaten schuurbanden in een tegen weersinvloeden beschermde omgeving.
Bijzondere veiligheidsvoorschriften.
Draag persoonlijke beschermende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescherming of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een gehoorbescherming, werkhandschoenen of een speciaal schort dat kleine slijp- en materiaaldeeltjes tegenhoudt. Uw ogen moeten worden beschermd tegen wegvliegende deeltjes die bij verschillende toepassingen ontstaan. Een stof- of adembeschermingsmasker moet het bij de toepassing ontstaande stof filteren. Als u lang wordt blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd.
Draag bij de werkzaamheden geen losse kleding of sie- raden en draag lang haar niet los. Losse voorwerpen kunnen ondanks de veiligheidsvoorzieningen door bewegende delen worden meegenomen en tot verwondingen leiden.
Gebruik geen versleten, ingescheurde of ernstig beschadigde schuurbanden. Ga zorgvuldig met de schuurbanden om en bewaar deze volgens de aanwijzingen van de fabrikant. Knik de schuurbanden niet.
Beschadigde schuurbanden kunnen stukscheuren, weggeslingerd worden en iemand verwonden.
Gebruik geen schuurbanden of ander toebehoren dat niet speciaal door de fabrikant is ontwikkeld of vrijge- geven. Een veilig gebruik is niet alleen gegeven door het feit dat een schuurband of toebehoren op uw machine past.
Gebruik altijd de veiligheidsvoorzieningen die zich op de machine bevinden. De veiligheidsvoorzieningen moeten goed op de machine gemonteerd zijn, zodat een maximum aan veiligheid wordt bereikt. De veiligheidsvoorzieningen moeten de bediener beschermen tegen rondvliegende schuurdeeltjes en onbedoelde aanraking met de schuurband.
Let op, brand- en explosiegevaar! Bij het schuren van metalen (zoals aluminium) ontstaat stof dat brandbaar of explosief kan zijn. Gebruik de machine niet in de buurt van brandbare materialen. Vonken kunnen deze materialen ontsteken.
Let op, brandgevaar! Bij het schuren van metalen ontstaan gloeiende metaal- en schuurbanddeeltjes die in de spanenbak worden verzameld. De inhoud van de spanenbak moet voor het leegmaken voldoende afgekoeld zijn en mag alleen via een geschikte container worden afgevoerd.
Let erop dat er geen personen door wegvliegende vonken in gevaar worden gebracht. Verwijder brandbare materialen uit de buurt. Bij het schuren van metaal ontstaan wegvliegende vonken.
Let erop dat andere personen zich op een veilige afstand bevinden van de plaats waar u werkt. Iedereen die de werkomgeving betreedt, moet persoonlijke beschermende uitrusting dragen. Brokstukken van het werkstuk of gebroken inzetgereedschappen kunnen wegvliegen en verwondingen veroorzaken, ook buiten de directe werkomgeving.
Het werkstuk moet altijd goed op de schuursteun en de aanslag aansluiten. Te kleine of dunne werkstukken mogen niet worden bewerkt. Er bestaat verwondingsgevaar door het weggeslingerde werkstuk.
Het bewerkte oppervlak kan zeer heet worden. Raak het niet met uw hand aan.
Raak nooit de lopende schuurband aan. Er bestaat verwondingsgevaar.
Druk in gevaarlijke situaties onmiddellijk op de veiligheidsuitschakelknop. De machine loopt maximaal 50 seconden uit.
Reinig regelmatig de ventilatieopeningen van de machine. De motorventilator zuigt stof in het machine-huis. Dit kan bij overmatige ophoping van metaalstof elektrische gevaren veroorzaken.
Let erop dat de machine stabiel en horizontaal staat. Als de machine tijdens de werkzaamheden kantelt, kan dit ernstig letsel veroorzaken.
De stekker van de machine mag alleen door een vakman voor elektriciteit worden gemonteerd. De aardaan-sluiting in het stopcontact moet met de veiligheidsaarding van het stroomnet verbonden zijn.
Trek bij onderhoud en reparaties de stekker uit het stopcontact. Als de machine onbedoeld wordt ingeschakeld, kan dit tot ernstig letsel leiden.
Laat de elektrische veiligheid van de machine overeenkomstig de wettelijke bepalingen regelmatig controleren. Bij machines die niet worden nagezien, bestaat het gevaar van een elektrische schok.
Controleer voor de eerste ingebruikneming de draairichting van de motor. Bij een verkeerde draairichting kan het werkstuk worden weggeslingerd en ongevallen veroorzaken. De draairichting mag alleen worden omgekeerd door een vakman voor elektriciteit.
Ga bij het inschakelen van de machine nooit vlak naast de schuurband staan en laat andere personen daar nooit staan. De schuurband kan breken en ernstig letsel veroorzaken.
Omgang met gevaarlijke stoffen
Bij werkzaamheden voor materiaalafname met dit gereedschap ontstaat stof dat gevaarlijk kan zijn. Aanraken of inademen van sommige soorten stof, bijvoorbeeld van asbest en asbesthoudende materialen, loodhoudende verf, metaal, sommige houtsoorten, mineralen, silicaatdeeltjes van steenhoudende materialen, verfoplosmiddelen, houtbeschermingsmiddelen en aangroeiwering voor watervoertuigen kan bij personen allergische reacties, ademwegziekten, kanker en/of voortplantingsdefecten tot gevolg hebben. Het risico door de inademing van stof is afhankelijk van de blootstelling. Gebruik een op de vrijkomende stofsoort afgestemde afzuiging en persoonlijke veiligheidsuitrusting en zorg voor een goede ventilatie van de werkplek. Laat de bewerking van asbesthoudend materiaal over aan een vakman.
Houtstof en lichtmetaalstof, hete mengsels van schuurstof en chemische stoffen kunnen onder ongunstige omstandigheden zelf tot ontsteking komen of een explosie veroorzaken. Voorkom wegvliegende vonken in de richting van het stofreservoir en oververhitting van het elektrische gereedschap en het schuurmateriaal. Maak het stofreservoir op tijd leeg. Neem de bewerkingsvoorschriften van de fabrikant van het materiaal en de in uw land geldige voorschriften voor de te bewerken materialen in acht.
In één oogopslag.
1 Veiligheidsafscherming bovenzijde
2 Kruisknop veiligheidsafscherming
3 Schroeven voor spouwmaatinstelling
4 Geleider
5 Vonkenbescherming
6 Vleugelschroeven vonkbescherming
7 Schuursteun
8 Spanenbak
9 Aansluitstuk voor stofafzuiging
10 Schroef voor spanenbak
11 Kruisknop voor schuursteun
12 Instelschroef vlakschuursteun
13 Spanhendel
15 Veiligheidsuitschakelknop
16 Stekker
17 Kruisknop fijninstelling bandloop
18 Ventilatieopeningen
19 Aan/uit-schakelaar
20 Toerentalomschakeling (alleen 2H-modellen)
21 Contactschijf
22 Vlakschuursteun
23 Aandrijfschijf
24 Smeernippel
25 Schroef voor zijdeksel
26 Zijdeksel
27 Plaatje
28 Spanhendels om de helling in te stellen
14 Schroeven voor grofinstelling van bandspanning
Montagevoorschriften (afbeelding 7).
Bevestig de machine op het onderstel Fein GIB/GIBE (zie montagehandleiding).
Bevestig het onderstel met geschikte pluggen en schroeven op de vloer. De bevestigingen moeten voldoende zijn voor de tijdens de werkzaamheden optredende krachten.
Een foutieve montage kan ertoe leiden dat het onderstel of de werktafel kantelt of de machine tijdens de werkzaamheden losraakt van onderstel of werktafel en ernstige ongevallen veroorzaakt.
Elektrische aansluiting.
De externe elektrische aansluiting moet door een vakman voor elektriciteit worden uitgevoerd.
Let op de spanning van het stroomnet: De netspanning en frequentie van de spanningsbron moeten overeenkomen met de gegevens op het typeplaatje van de machine.
Controleer voor de eerste ingebruikneming de draairichting van de motor. De draairichting mag alleen worden omgekeerd door een vakman voor elektriciteit.
Instellingen.
Trek altijd voor werkzaamheden aan de machine de netstekker uit het stopcontact.
Helling instellen (afbeelding 7).
Draai beide spanhendels (28) los. Stel de machine op de vereiste werkhoogte in.
Draai beide spanhendels (28) weer vast.
Vonkbescherming (5) instellen.
Draai beide vleugelschroeven (6) los en stel de vonkbescherming (5) zo in dat de schuurband zo ver mogelijk wordt afgedekt.
Draai beide vleugelschroeven weer vast.
Schuursteun (7) instellen (afbeelding 1).
Draai de kruisknop (11) los en stel een spleetafstand van max. 2 mm in.
Draai de kruisknop weer vast.
Aanslag (4) instellen (afbeelding 2)
Draai de schroeven (3) los en stel een spleetbreedte van max. 2 m m in.
Bij vlakschuren moet de vlakschuursteun (22) parallel aan de schuurband zijn afgesteld en moet de steun de band over het hele oppervlak raken.
Draai de schroef (25) los en klap het zijdeksel (26) omlaag.
Draai de schroeven (12) los en breng de vlakschuurinstallatie (22) in de juiste stand. De spleetbreedte mag maximaal 2 mm bedragen. (afbeelding 2)
Sluit de zijdeksel (26) en draai de schroef (25) weer vast.
Bandloop fijn afstellen.
Schakel de machine slechts kort in en controleer de bandloop.
Stel de bandloop met de kruisknop (17) in het midden als de schuurband naar rechts of naar links beweegt.
Als de bandloop niet in het midden kan worden ingesteld:
Reinig de aandrijfschijf (23) en de contactschijf (21) met perslucht.
Controleer de aandrijfschijf en de contactschijf op slijtage, vervorming en gebruiksschade. Laat beschadigde delen onmiddellijk vervangen.
Schuurband vervangen.
Trek altijd voor werkzaamheden aan de machine de netstekker uit het stopcontact.
Draai de schroef (25) los en klap het zijdeksel (26) omlaag.
Draai de kruisknop (11) los en verwijder schuursteun en spanenbak (8).
Draai de hendel (13) omlaag om de spanvoorziening te ontlasten.
Verwijder de oude schuurband.
Let op de aanduiding van de loop-richting aan de achterzijde van de
schuurband voordat u de nieuwe schuurband aanbrengt. Deze moet overeenkomen met de draairichting van het aandrijfwiel.
Leg de schuurband tegelijkertijd op de aandrijfschijf (23) en de contactschijf (21).
Draai de hendel (13) omhoog om de schuurband te spannen.
Als u de schuurband niet voldoende kunt spannen, moet de spanvoorziening opnieuw worden ingesteld.
Draai beide schroeven (14) los, verplaats de spanvoorziening en draai de schroeven weer vast. (afbeelding 6)
Sluit de zijdeksel (26) en draai de schroef (25) weer vast.
Monteer de schuursteun (7) en de spanenbak (8).
Controleer de spleetafstand van de schuursteun.
Schakel de machine in en stel de bandloop af.
Gebruiksvoorschriften.
Inschakelen:
Ontgrendel de veiligheidsuitschakelknop (15) en klap deze omhoog. Toets „I” (19) indrukken.
Uitschakelen:
Veiligheidsuitschakelknop (15) omhoogklappen. Toets „0” (19) indrukken.
De machine loopt na het uitschakelen ca. 50 seconden uit.
Veiligheidsuitschakelknop:
Druk in gevaarlijke situaties op de rode nooduitschakelknop om de machine uit te schakelen.
Toerental omschakelen (alleen 2H-modellen)
Schakelaarstand 1: laag toerental
Schakelaarstand 2: hoog toerental
Het toerental mag alleen terwijl de machine stilstaat met de schakelaar (3) worden omgeschakeld.
Beveiliging tegen overbelasting.
Bij een aanhoudend hoge belasting gedurende een lange periode wordt de machine uitgeschakeld. Na een afkoeltijd van ca. 15 minuten is de machine weer gereed voor gebruik.
Contactschuren (afbeeldingen 3+4).
Controleer dat de kruisknop (11) is vastgedraaid.
Controleer dat de veiligheidsafscherming (1) aan de bovenzijde met de kruisknop (4) vastgezet en het zijdeksel (26) gesloten is.
Controleer de spleetafstand van de schuursteun.(afbeelding 1)
Controleer de stand van de vlakschuursteun (22). De schroeven (12) moeten in de onderste stand staan.
Controleer of de vonkbescherming (5) goed is ingesteld en vastgedraaid.
Schakel de machine in en controleer de bandloop.
Leg het werkstuk vast op de schuursteun.
Geleid het werkstuk met beide handen of zet het in een voorziening vast.
Vlakschuren (afbeelding 5)
Draai de kruisknoppen (4) los en verwijder de veiligheidsafscherming (1) aan de bovenzijde.
Controleer of de spleetafstand goed is ingesteld. (afbeelding 2)
Schakel de machine in en controleer de bandloop.
Geleid het werkstuk met beide handen en neem het na de bewerking naar boven weg.
Afzuigvoorziening
We adviseren het gebruik van de afzuigvoorziening.
De machine kan via het aansluitstuk (9) op een afzuig- voorziening worden aangesloten.
Geluidsemissiewaarden.
Onbelast lopen Schuren
Gemeten A-gewogen emissiegeluidsdrukni-veau op de werkplek L_pA (re 20 μPa), in decibel 80,5 94
Onzekerheid K_pA , in decibel 4 4
Gemeten A-gewogen geluidsvermogenniveau L_wA (re 1 pW), in decibel 90 100,5 Onzekerheid K_wA , in decibel 2,5 2,5
Bedrijfscondities
| Toerental (per minuut) | 3 000 3 000 | |
| Materiaal | - | ST 37 |
| Afmeting | - | 8 x 40 |
| Schuurband | GRIT by Fein | |
| - | 36Z | |
OPMERKING: De som van gemeten emissiewaarde en bijbehorende onzekerheid vormt de bovengrens van de waarden die bij metingen kunnen optreden.
Gehoorbescherming gebruiken!
Meetwaarden bepaald volgens de in aanmerking komende productnorm (zie de laatste pagina van deze gebruiksaanwijzing).
Onderhoud en klantenservice.
Reparaties mogen alleen door een vakman volgens de geldende voorschriften worden uitgevoerd.
Voor reparatiewerkzaamheden adviseren wij de FEIN-klantenservice, de bij FEIN aangesloten werkplaatsen en de FEIN-vertegenwoordigingen.
Als de aansluitkabel van de machine beschadigd is, moet deze worden vervangen door een speciaal daarvoor bestemde aansluitkabel, verkrijgbaar bij de FEIN-klantenservice.
De actuele onderdelenlijst van deze machine vindt u op www.fein.com.
Dagelijks onderhoud
Blaas de ventilatieopeningen (18) van het motor-huis en de gemarkeerde plaatsen met perslucht uit (zie plaatje (27)).
Smeer de machine dagelijks op de gemarkeerde plaatsen met machineolie (zie plaatje (27)).
Controleer aandrijfschijf (23) en contactschijf (21) bij elke schuurbandwissel op slijtage en beschadigingen. Laat beschadigde delen vervangen.
Draai de kruisknop (11) los.
Verwijder de spanenbak (8) en voer het metaalstof af.
De inhoud van de spanenbak moet voor het leegmaken voldoende afgekoeld zijn en mag alleen via een geschikte container worden afgevoerd.
De leeggemaakte spanenbak weer aanbrengen en de spleetmaat van de schuursteun instellen. (afbeelding 1) Kruisknop (11) vastdraaien.
Reinig de buitenzijde van de machine met perslucht. Smeer de lagers van de spanvoorziening maandelijks aan de smeernippel (24).
De volgende delen kunt u indien nodig zelf vervangen: Schuurband, vonkbescherming
Wettelijke garantie en fabrieksgarantie.
De wettelijke garantie op het product geldt overeenkomstig de wettelijke regelingen in het land waar het product wordt verkocht. Bovendien biedt FEIN garantie overeenkomstig de FEIN-fabrieksgarantieverklaring.
Het is mogelijk dat bij de machine slechts een deel van het in deze gebruiksaanwijzing beschreven en afgebeelde toebehoren wordt meegeleverd.
Conformiteitsverklaring.
De CE-verklaring geldt alleen voor landen van de Europese Unie en de EFTA (European Free Trade Association) en alleen voor producten die bestemd zijn voor de EU- of EFTA-markt. Zodra het product op de EU-markt is gebracht, verliest het UKCA-teken zijn geldigheid.
De UKCA-verklaring geldt alleen voor de Britse markt (Engeland, Wales en Schotland) en alleen voor producten die voor de Britse markt bestemd zijn. Zodra het product op de Britse markt is gebracht, verliest het CE- teken zijn geldigheid.
De firma FEIN verklaart als alleen verantwoordelijke dat dit product overeenstemt met de geldende bepalingen die op de laatste pagina van deze gebruiksaanwijzing vermeld staan.
Technische documentatie bij: C. & E. Fein GmbH, C-D1_IA, D-73529 Schwäbisch Gmünd
Milieubescherming en afvoer van afval.
Voer verpakkingen, versleten machines en toebehoren op een voor het milieu verantwoorde wijze af.
Aansluitschakelschema's.
Type GI75, GI150 Pagina 104
Type GI75 2V, GI150 2V Pagina 105
Type GI75 2H, GI150 2H Pagina 106
Type GI75 2H2V, GI150 2H2V Pagina 107
