HASZNÁLATI ÚTMUTATÓ GRIT GI 150 2H Fein

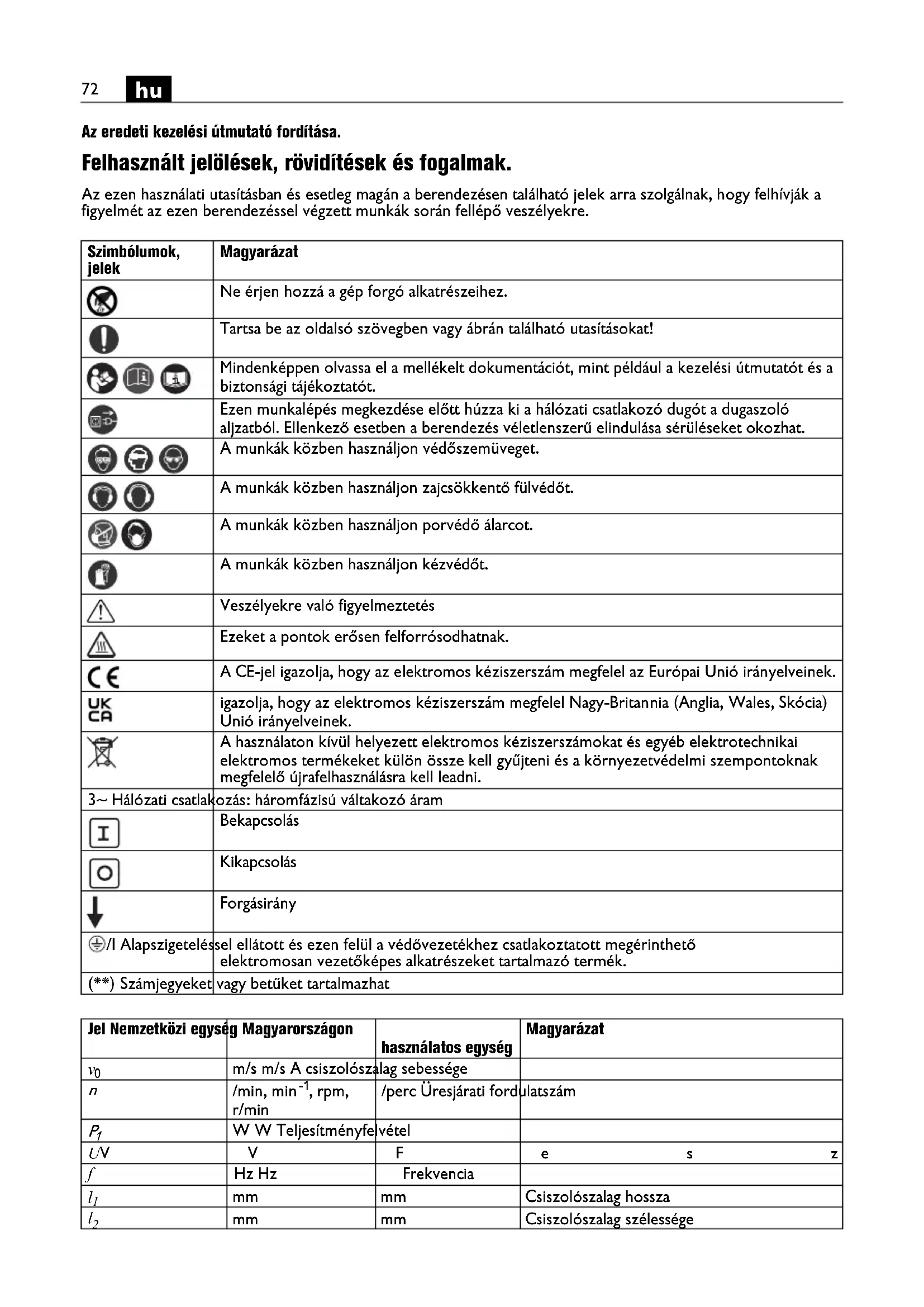

Az eredeti kezelési útmutató fordítása. Felhasznált jelölések, rövidítések és fogalmak. Az ezen használati utasításban és esetleg magán a berendezésen található jelek arra szolgálnak, hogy felhívják a figyelmét az ezen berendezéssel végzett munkák során fellépő veszélyekre. Szimbólumok, jelek Magyarázat Ne érjen hozzá a gép forgó alkatrészeihez. Tartsa be az oldalsó szövegben vagy ábrán található utasításokat! Mindenképpen olvassa el a mellékelt dokumentációt, mint például a kezelési útmutatót és a biztonsági tájékoztatót. Ezen munkalépés megkezdése előtt húzza ki a hálózati csatlakozó dugót a dugaszoló aljzatból. Ellenkező esetben a berendezés véletlenszerű elindulása sérüléseket okozhat. A munkák közben használjon védőszemüveget. A munkák közben használjon zajcsökkentő fülvédőt. A munkák közben használjon porvédő álarcot. A munkák közben használjon kézvédőt. Veszélyekre való figyelmeztetés Ezeket a pontok erősen felforrósodhatnak. A CE-jel igazolja, hogy az elektromos kéziszerszám megfelel az Európai Unió irányelveinek. igazolja, hogy az elektromos kéziszerszám megfelel Nagy-Britannia (Anglia, Wales, Skócia) Unió irányelveinek. A használaton kívül helyezett elektromos kéziszerszámokat és egyéb elektrotechnikai elektromos termékeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelő újrafelhasználásra kell leadni. 3~ Hálózati csatlakozás: háromfázisú váltakozó áram Bekapcsolás Kikapcsolás Forgásirány /I Alapszigeteléssel ellátott és ezen felül a védővezetékhez csatlakoztatott megérinthető elektromosan vezetőképes alkatrészeket tartalmazó termék. (**) Számjegyeket vagy betűket tartalmazhat Jel Nemzetközi egység Magyarországon használatos egység Magyarázat

m/s m/s A csiszolószalag sebessége

, rpm, r/min /perc Üresjárati fordulatszám

W W Teljesítményfelvétel U VVFeszültség f Hz Hz Frekvencia

mm mm Csiszolószalag hossza

mm mm Csiszolószalag szélessége73

Az Ön biztonsága érdekében. Ne használja ezt a gépet, mielőtt gondosan el nem olvasta és meg nem értette, – beleértve az ábrákat, a specifikációkat és a biztonsági előírásokat is, – ezt a kezelési útmutatót és a mellékelt „Általános biztonsági tájékoztatót“ (dokumentáció száma: 3 41 30 054 06 1). Ugyanígy vegye tekintetbe az adott országban érvényes, az elektromos biztonságra és a munkavédelemre vonatkozó előírásokat. Az adott dokumentumokban található biztonsági előírások és utasítások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Őrizze meg későbbi használatra ezt a Használati Utasítást, és a gép továbbadása vagy eladása esetén adja át a géppel együtt az új tulajdonosnak. A berendezés rendeltetése. Csiszológép az időjárás behatásai ellen védett környezetben fémek (a magnézium kivételével) csiszolására, és a GIR körcsiszoló modul, a GIC körcsiszoló szerkezet, a GIL csiszoló előtét, vagy mobil alkalmazásokhoz a alkalmazásával való, a GIM mozgó állvány alkalmazásával a Fein által engedélyezett csiszolószalagokkal való csiszolására. Biztonsági információk. Viseljen személyi védőfelszerelést. Használjon az alkalmazásnak megfelelő teljes védőálarcot, szemvédőt vagy védőszemüveget. Amennyiben célszerű, viseljen porvédő álarcot, zajtompító fülvédőt, védő kesztyűt vagy különleges kötényt, amely távol tartja a csiszolószerszám- és anyagrészecskéket. Mindenképpen védje meg a szemét a kirepülő idegen anyagoktól, amelyek a különböző alkalmazások során keletkeznek. A por- vagy védőálarcnak meg kell szűrnie a használat során keletkező port. Ha hosszú ideig ki van téve az erős zaj hatásának, elvesztheti a hallását. Munka közben sohase viseljen bő ruhát, ékszert vagy fedetlen, hosszú hajat. A nem rögzített tárgyakat a mozgó alkatrészek a védőberendezések dacára is elkaphatják és így sérüléseket okozhatnak. Ne használjon elkopott, beszakadt, vagy erősen elszennyeződött csiszolószalagokat. Óvatosan kezelje és a gyártó előírásainak megfelelően tárolja a csiszolószalagokat. Ne törje meg a csiszolószalagokat! A megrongálódott csiszolószalagok szétszakadhatnak, kirepülhetnek és sérüléseket okozhatnak. Ne használjon olyan csiszolószalagokat vagy egyéb tartozékokat, amelyeket a kéziszerszámot gyártó cég nem külön erre a célra fejlesztett ki, vagy amelyek használatát az nem engedélyezte. A biztonságos üzemeléshez nem elég, ha egy csiszolószalagot vagy valamilyen tartozékot fel lehet szerelni az Ön gépére. Mindig használja a kéziszerszámon található védőberendezéseket. A védőberendezéseket biztonságosan kell felszerelni a kéziszerszámra, hogy azok a legnagyobb elérhető biztonságot nyújtsák. A védőberendezéseknek meg kell óvniuk a kezelőt a csiszolás során kirepített részecskéktől és a csiszolószalag akaratlan megérintésétől. Figyelem, tűz- és robbanásveszély! Fémek (például alumínium) csiszolásakor olyan por keletkezik, amely éghető vagy robbanékony lehet. Ne használja a berendezést éghető anyagok közelében. A szikrák ezeket az anyagokat meggyújthatják. Vigyázat, tűzveszély! Fémek csiszolásakor izzó fém- és csiszolószalag-részecskék jönnek létre, amelyek a forgácsgyűjtő ládában kerülnek összegyűjtésre. A forgácsgyűjtő láda tartalmának kiürítése előtt meg kell várni, amíg az kielégítő mértékben lehűl és az anyagot csak arra megfelelő tartályban szabad ártalmatlanítani. Ügyeljen arra, hogy a szikraszórás ne veszélyeztethessen személyeket. Távolítsa el a munkaterület közeléből az éghető anyagokat. A fémek csiszolásakor szikraszórás lép fel. Ügyeljen arra, hogy a többi személy biztonságos távolságban maradjon az Ön munkaterületétől. Minden olyan személynek, aki belép a munkaterületre, személyi védőfelszerelést kell viselnie. A munkadarab letört részei vagy a széttört szerszámok a közvetlen munkaterületen kívülre repülhetnek és személyi sérüléseket okozhatnak. A munkadarabnak mindig biztonságosan fel kell feküdnie a csiszológép tárgyasztalára. Túl kicsi vagy túl vékony munkadarabokat nem szabad megmunkálni. A kirepített munkadarab sérüléseket okozhat. Munka közben a megmunkált felület igen forró lehet. Ne érintse meg a kezével a felületet. Sohase érjen hozzá a mozgásban lévő csiszolószalaghoz. Ellenkező esetben sérülésveszély áll fenn. Veszélyhelyzetekben azonnal nyomja meg a biztonsági vészkikapcsoló gombot. A gép utánfutása az 50 másodpercet is elérheti. Rendszeresen tisztítsa meg a gép szellőzőnyílásait. A motorventilátor port szív be a házba. Ha ennek eredményeképpen túl sok fémpor gyűlik össze, ez áramütéshez vezethet. Ügyeljen arra, hogy a gép biztonságosan és vízszintes helyzetben legyen felállítva. Ha a gép munka közben felbillen, ez súlyos sérülésekhez vezethet. kg kg Súly az „EPTA-Procedure 01” (01 EPTA- szabvány) szerint m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Az SI nemzetközi egységrendszer alapegységei és levezetett egységei. Jel Nemzetközi egység Magyarországon használatos egység Magyarázat74

A gép csatlakozó dugóját csak villamos szakember szerelheti fel. A csatlakozó aljzat védővezetékének össze kell kötve lennie a hálózat védőföldelésével. Karbantartási és javítási munkák megkezdése előtt húzza ki a hálózati csatlakozó dugót a dugaszolóaljzatból! Ha a gépet akaratlanul bekapcsolják, ez komoly sérülésekhez vezethet. A törvényes előírásoknak megfelelő időközökben rendszeresen ellenőriztesse a gép elektromos biztonságát. A nem ellenőrzött gépeknél áramütés veszélye áll fenn! Az első üzembe helyezés ellenőrizze a motor forgásirányát. Helytelen forgásirány esetén a gép kirepítheti a munkadarabot és ez balesetekhez vezethet. A forgásirányt csak egy villamos szakembernek szabad átállítania! A gép bekapcsolásakor se Ön, se más személyek ne álljanak közvetlenül a csiszolószalag mellett. A csiszolószalag elszakadhat és súlyos sérüléseket okozhat. A veszélyes porfajták kezelése Az ezzel a szerszámmal végzett anyaglemunkáló folyamatok során olyan porok keletkeznek, amelyek veszélyesek lehetnek. Egyes porfajták (például azbeszt és azbeszt tartalmú anyagok, ólomtartalmú festékrétegek, fémek, egyes fafajták, ásványok, követ tartalmazó anyagok szilikát részecskéi, festék oldószerek, favédőszerek, a vízi járművek védelmére használt rohadás gátló anyagok) megérintése vagy belélegzése allergiás reakciókat, légúti betegségeket, rákos megbetegedéseket és a szaporodási szervek károsodását válthatják ki. A porok belélegzésével kapcsolatos kockázat az expozíció mértékétől függ. Alkalmazzon a keletkező poroknak megfelelő porelszívást, viseljen személyi védőfelszereléseket és gondoskodjon a munkahely jó szellőzéséről. Az azbeszt tartalmú anyagok megmunkálását bízza szakemberekre. Fa és könnyűfémporok, valamint a csiszolás során keletkező porok és vegyszerek forró keverékei bizonyos körülmények között saját maguktól meggyulladhatnak, vagy robbanást okozhatnak. Gondoskodjon arról, hogy a szikrák ne a portartály felé repüljenek, kerülje el az elektromos kéziszerszám és a csiszolásra kerülő munkadarab túlhevülését, vegye figyelembe az anyag gyártójának megmunkálási előírásait, valamint az adott országban a megmunkálásra kerülő anyagokra vonatkozó érvényes előírásokat. Egy pillantásra. 1 Védőborítás, fent 2 Csillagfejű csavar a védőburkolathoz 3 Csavarok a hézag-beállításhoz 4 Ütköző 5 Szikraterelő lap 6 Szárnyascsavarok, szikraterelő lap 7 Tárgyasztal 8 Forgácsgyűjtő láda 9 Csőcsonk a porelszíváshoz 10 Csavar, forgácsteknő 11 Állítócsavar a tárgyasztalhoz 12 Szabályozócsavar, síkcsiszolószán 13 Szorítókar 14 Csavar a szalag feszültségének durva beállítására 15 Biztonsági vészkikapcsoló gomb 16 Csatlakozódugó 17 Állítócsavar a szalagfutás beszabályozására 18 Szellőzőnyílások 19 Be-/kikapcsoló 20 Fordulatszám átkapcsoló (csak a 2H-modelleknél) 21 Érintkezőtárcsa 22 Síkcsiszolószán 23 Hajtótárcsa 24 Zsírzógomb 25 Csavar az oldalsó fedél számára 26 Oldalsó fedél 27 Tájékoztató tábla 28 Feszítőkar a dőlésszög beállítására Szerelési utasítások (7. ábra). Rögzítse a gépet a Fein gyártmányú GIB/GIBE gépállványra (lásd a szerelési útmutatót). Rögzítse erre alkalmas dübel-/csavarkötésekkel a padlóhoz a gépállványt. A rögzítéseknek meg kell felelniük a megmunkálás során fellépő erőknek. Egy hibás szerelés ahhoz vezethet, hogy a gépállvány vagy a munkaasztal felbillen, vagy hogy a berendezés a munka során leválik a gépállványról vagy a munkaasztalról és súlyos baleseteket okoz. Elektromos csatlakozás. Az elektromos csatlakoztatást csak villamos szakember készítheti el! Ügyeljen a hálózati feszültségre: A feszültségforrás feszültségének és frekvenciájának meg kell egyeznie a berendezés típustábláján található adatokkal. Az első üzembe helyezés előtt ellenőrizze a motor forgásirányát. A forgásirányt csak egy villamos szakembernek szabad átállítania! Beállítások. A gépen végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszoló aljzatból. A dőlés beállítása (7. ábra). Lazítsa ki mindkét (28) feszítőkart. Állítsa be a gépet a szükséges munkavégzési magasságra. Húzza meg ismét szorosra mindkét (28) feszítőkart. Állítsa be az (5) szikraterelő lapot. Lazítsa ki mindkét (6) szárnyascsavart és állítsa olyan helyzetbe az (5) szikraterelő lapot, hogy az amennyire csak lehetséges letakarja a csiszolószalagot. Húzza meg ismét szorosra mindkét szárnyascsavart.75

A (7) tárgyasztal beállítása (1. ábra). Lazítsa ki a (11) állítócsavart és állítsa be legfeljebb 2 mm-re a hézagot. Húzza meg ismét feszesre a csillagfejű forgatócsavart. Az ütköző (4) beállítása (2. ábra) Lazítsa ki a (3) csavarokat és állítsa be legfeljebb 2 mm- re a hézagot. Húzza meg ismét szorosra a (3) csavarokat. Állítsa be a (22) síkcsiszolószánt. A síkra csiszoláshoz a (22) síkcsiszolószánnak a csiszolószalaggal párhuzamos helyzetben kell lennie és azt az egész felületén érintenie kell. Lazítsa ki a (25) csavart és hajtsa le a (26) oldalsó fedelet. Lazítsa ki a (12) csavarokat és állítsa be a (22) síkcsiszolószán helyzetét. A hézag legfeljebb 2 mm lehet! (2. ábra) Húzza meg ismét szorosra a (12) csavarokat. Zárja be a (26) oldalsó fedelet és húzza meg ismét szorosra a (25) csavart. A szalag futásának beszabályozása. Kapcsolja be rövid időre a gépet és ellenőrizze a szalag futását. Szabályozza be középre a szalag futását a (17) állítócsavarral, ha a csiszolószalag jobbra vagy balra tartana. Ha nem sikerül középre beállítani a szalag futását: Tisztítsa meg sűrített levegővel a (23) hajtókereket és az (21 ) éri ntkező kereket. Ellenőrizze a hajtókereket és az érintkező kereket, nem kopott-e el, nincs-e deformálódva és nincs-e elhasználódva. A megrongálódott alkatrészeket azonnal cserélje ki. Csiszolószalag cseréje. A gépen végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszoló aljzatból. Lazítsa ki a (25) csavart és hajtsa le a (26) oldalsó fedelet. Lazítsa ki a (11) csillagfejű csavart és távolítsa el a csiszolószánt és a (8) forgácsgyűjtő dobozt. Forgassa el lefelé a (13) kart, hogy tehermentesítse a befogó szerkezetet. Távolítsa el a régi csiszolószalagot. Az új csiszolószalag felszerelése előtt ügyeljen a csiszolószalag hátoldalán megadott futási irány betartására! Ennek egybe kell esnie a hajtókerék forgásirányával. Tegye fel egyidejűleg a csiszolószagot a (23) hajtókerékre és az (21) érintkező kerékre. Forgassa el felfelé a (13) kart, hogy megfeszítse a csiszolószalagot. Ha a csiszolószalagot nem lehet kielégítő mértékben megfeszíteni, újra be kell állítani a feszítő berendezést. Oldja ki mindkét (14) csavart, tolja el a kívánt helyzetbe a feszítő berendezést és húzza meg ismét szorosra a csavarokat. (6. ábra) Zárja be a (26) oldalsó fedelet és húzza meg ismét szorosra a (25) csavart. Szerelje fel a (7) csiszolószánt és a (8) forgácsgyűjtő dobozt. Ellenőrizze a gépcsiszolószán hézagát. Kapcsolja be a berendezést és szabályozza be a szalag futását. Üzemeltetési utasítások. Bekapcsolás: Oldja ki és hajtsa fel a (15) biztonsági vészkikapcsoló gombot. Nyomja meg az „I” (19) gombot. Kikapcsolás: Hajtsa fel a (15) biztonsági vészkikapcsoló gombot. Nyomja meg a „0” (19) gombot. A gép a kikapcsolás után még kb. 50 másodpercig tovább futhat. Biztonsági vészkikapcsoló gomb: Veszélyhelyzetek fellépésekor a berendezés kikapcsolásához nyomja meg a piros biztonsági vészkikapcsoló gombot. Fordulatszám átkapcsolás (csak a 2H- modelleknél) „1” kapcsolóhelyzet: Alacsony fordulatszám „2” kapcsolóhelyzet: Magas fordulatszám A fordulatszámok között csak álló berendezés esetén szabad a (3) kapcsolóval átkapcsolni. Túlterhelésbiztosító. Ha a gép terhelése hosszabb időn át tartósan magas, a gép kikapcsolásra kerül. Lehűlés után (kb. 15 perc) a gép ismét üzemkész. Munkavégzés (3+4. ábra) Győződjön meg arról, hogy a (11) állítócsavar szorosan meg van húzva. Gondoskodjon arról, hogy az (1) felső védőborítás a (4) csillag alakú szabályozó csavarral biztosítva legyen és a (26

oldalsó fedél le legyen zárva. Ellenőrizze a gépcsiszolószán hézagát. (1. ábra) Ellenőrizze a (22) síkcsiszolószán helyzetét. A (12) csavaroknak az alsó helyzetben kell lenniük. Ellenőrizze, hogy az (5) szikraterelő lap helyesen van-e beállítva és megfelelően meg van-e szorítva. Kapcsolja be a gépet és ellenőrizze a szalag futását. Szorosan nyomja rá a munkadarabot a csiszológépszánra.76

Mindkét kezével vezesse vagy egy szerkezetben rögzítse a munkadarabot. Síkcsiszolás (5. ábra) Lazítsa ki a (4) csillag alakú szabályozó csavarokat és távolítsa el az (1) felső védőborítást. Gondoskodjon róla, hogy a hézag helyesen legyen beállítva. (2. ábra) Kapcsolja be a gépet és ellenőrizze a szalag futását. A munkadarabot mindkét kezével vezesse, majd a munka befejezése után felfelé mutató irányban vegye le a berendezésről. Elszívó berendezés Azt ajánljuk, hogy használjon egy elszívó szerkezetet. A gépet a (9) csőcsonkon keresztül egy elszívó berendezéshez lehet csatlakoztatni. Zajszint értékek. Üzembentartás és vevőszolgálat. Javítási munkákat csak szakemberek és csak az érvényes előírásoknak megfelelően hajthatnak végre. Azt javasoljuk, hogy a javítási munkákkal a FEIN- vevőszolgálatot, a szerződéses FEIN-műhelyeket, vagy a FEIN-képviseleteket bízzák meg. Ha a berendezés csatlakozó vezetéke megrongálódott, akkor ezt egy speciálisan előkészített csatlakozó vezetékre kell kicserélni, amely a FEIN-vevőszolgálatnál kapható. Ennek a berendezésnek az aktuális pótalkatrész- jegyzéke az Interneten a www.fein.com címen található. Napi karbantartási munkák Fújja át sűrített levegővel a motorház (18) hűtőlevegő nyílásait és a többi megjelölt pontot (lásd a (27) tájékoztató táblát). Naponta olajozza meg gépolajjal a megjelölt pontokat (lásd a (27) tájékoztató táblát). A csiszolószalag minden egyes kicserélésekor vizsgálja felül a (23) hajtótárcsa és a (21) érintkező tárcsa kopását és esetleges megrongálódását. A megrongálódott alkatrészeket cseréltesse ki. Lazítsa ki a (11) csillag alakú szabályozó csavart. Távolítsa el a (8) forgácsgyűjtő dobozt és dobja ki a megfelelő hulladékba a fémport. A forgácsgyűjtő doboz tartalmának kiürítése előtt meg kell várni, amíg az kielégítő mértékben lehűl és az anyagot csak arra megfelelő tartályban szabad ártalmatlanítani. Ismét szerelje fel a kiürített forgácsgyűjtő dobozt és állítsa be a csiszolószán hézagát. (1. ábra) Húzza meg a (11) csillagfejű csavart. Tisztítsa meg a berendezést kívülről sűrített levegővel. Havonta egyszer zsírozza be a feszítő berendezés csapágyait a (24) zsírzógombnál. A következő alkatrészeket szükség esetén Ön is kicserélheti: Csiszolószalag, szikravédő lap Jótállás és szavatosság. A termékre vonatkozó jótállás a forgalomba hozási országban hatályos törvényes rendelkezéseknek megfelelően érvényes. Termékeinket ezen túlmenően a FEIN jótállási nyilatkozatában leírtaknak megfelelő kiterjesztett garanciával szállítjuk. Az Ön berendezéséhez tartozó szállítmányban nem feltétlenül található meg az ezen használati útmutatóban ismertetésre kerülő vagy ábrázolt valamennyi tartozék. Üresjárat Csiszolás Mért A-értékelésű kibocsátott hangnyomás- szint a munkahelyen

, decibelben 4 4 Mért A-értékelésű hangteljesítmény-szint

(re 1 pW), decibelben 90 100,5 Szórás,

, decibelben 2,5 2,5 Üzemeltetési feltételek Fordulatszám (/min) 3 000 3 000 Anyag – ST 37 Méret – 8 x 40 Csiszolószalag

GRIT by Fein 36Z MEGJEGYZÉS: A mért emissziós érték és a hozzátartozó szórás összege az a felső határ, amely a mérések során felléphet. Használjon zajtompító fülvédőt! A mérési értékek az idevonatkozó termékszabványnak (lásd ezen kezelési utasítás utolsó oldalát) megfelelően kerültek meghatározásra.77

Megfelelőségi nyilatkozat. A CE-nyilatkozat csak az Európai Unió és az EFTA (Európai Szabadkereskedelmi Társulás) országaira és csak azokra a termékekre érvényes, amelyek az EU- vagy EFTA-piac számára kerültek gyártásra. A terméknek az EU-piacon való forgalombahozatala után az UKCA-jel érvényét veszti. Az UKCA-nyilatkozat csak a brit piacra (Angliára, Walesre és Skóciára) és csak azokra a termékekre vonatkozik, amelyek a brit piac számára kerültek gyártásra. A terméknek a brit piacon való forgalombahozatala után a CE-jel érvényét veszti. A FEIN egyedüli felelőséggel kijelenti, hogy ez a termék megfelel az ezen kezelési útmutató utolsó oldalán megadott idevonatkozó előírásoknak. Műszaki dokumentumok a következőnél: C. & E. Fein GmbH, C-D1_IA, D-73529 Schwäbisch Gmünd Környezetvédelem, hulladékkezelés. A csomagolóanyagokat, a már nem használható berendezéseket és tartozékokat a környezetvédelmi szempontoknak megfelelő újrafelhasználásra le kell adni. Csatlakoztatási kapcsolási rajzok. Típus GI75, GI150 Oldal 104 Típus GI75 2V, GI150 2V Oldal 105 Típus GI75 2H, GI150 2H Oldal 106 Típus GI75 2H2V, GI150 2H2V Oldal 10778
