Marque	Fein
Modèle	BLK 5.0
Type de produit	Cisaille grignoteuse portative
Puissance absorbée (P1)	1200 W
Puissance utile (P2)	750 W
Vitesse à vide (n0)	750 courses/min
Poids (EPTA)	3,8 kg
Capacité de coupe acier 400 N/mm²	5,0 mm
Capacité de coupe acier 600 N/mm²	3,3 mm
Capacité de coupe acier 800 N/mm²	2,5 mm
Capacité de coupe aluminium 250 N/mm²	7,0 mm
Rayon de courbure intérieur min.	86 mm
Diamètre d'insertion de la matrice	43 mm
Classe de protection	II (double isolation)
Niveau de pression acoustique (LpA)	89,3 dB(A)
Niveau de puissance acoustique (LwA)	100,3 dB(A)
Niveau de crête (LpCpeak)	117,9 dB(C)
Vibration (ah)	6,4 m/s²
Poinçon réaffûtable	Oui, longueur min. 58,8 mm
Lubrifiant recommandé	Pâte de coupe (acier), pétrole (aluminium)
Utilisation sur groupe électrogène	Oui, selon ISO 8528 G2

FOIRE AUX QUESTIONS - BLK 5.0 Fein

Comment changer le poinçon et la matrice ?

Débranchez l'outil. Remplacez le poinçon et la matrice usés par des pièces d'origine FEIN. Consultez la notice pour les longueurs minimales du poinçon.

Quelle est l'épaisseur maximale de coupe pour l'acier ?

Pour l'acier à 400 N/mm² : 5,0 mm ; à 600 N/mm² : 3,3 mm ; à 800 N/mm² : 2,5 mm.

Peut-on couper de l'aluminium ?

Oui, jusqu'à 7,0 mm d'épaisseur pour l'aluminium à 250 N/mm².

Comment lubrifier la coupe ?

Appliquez de la pâte de coupe ou de l'huile de coupe pour l'acier, et du pétrole lampant pour l'aluminium, le long de la ligne de coupe.

Quelles protections porter ?

Portez des lunettes de sécurité, une protection auditive, un masque anti-poussières et des gants de protection.

Le poinçon est-il réaffûtable ?

Oui, pour le BLK 5.0, le poinçon peut être réaffûté tant que sa longueur reste supérieure à 58,8 mm.

Quel est le niveau sonore ?

Le niveau de pression acoustique est de 89,3 dB(A) et le niveau de puissance acoustique de 100,3 dB(A).

Peut-on faire des découpes courbes ?

Oui, avec un rayon intérieur minimum de 86 mm.

Quel est le poids de l'outil ?

Le poids est de 3,8 kg selon la procédure EPTA.

L'outil est-il à double isolation ?

Oui, il possède une double isolation (classe de protection II).

MODE D'EMPLOI BLK 5.0 Fein

		BLK1.3TE(**)	BLK1.3CSE(**)	BLK1.6E(**)	BLK1.6LE(**)	BLK2.0E(**)	BLK3.5(**)	BLK5.0(**)
		7 232 .. 7 232 .. 7 232 .. 7 232 .. 7 232 .. 7 232 ..
P_1		W 350 350 350 350 350 1200 1200
P_2		W 210 210 210 210 210 750 750
n_0		/min 1000–1800	1000–1800	800–1500	800–1500	500–1000	750	750
n_S	m	/	m	i	n	2	,	3
Fe 400	mm	1,3	1,3	1,6	1,6	2,0	3,5	5,0
Fe 600	mm	0,8	0,8	1,0	1,0	1,5	2,3	3,3
Fe 800	mm	0,6	0,6	0,7	0,7	1,0	1,8	2,5
Al 250	mm	2,0	2,0	2,5	2,5	2,5	3,5	7,0
	mm	19,0	19,0	22,0	24,0	18,0	30,0	43,0
	mm	25,0	15,0	30,0	65,0	0,0	0,0	86,0
	kg	1,75	1,75	1,8	1,9	1,8	3,6	3,8
L_pA	dB	88,5	88,5	90,2	90,2	89,9	87,4	89,3
K_pA	dB	3,0	3,0	3,0	3,0	3,0	3,0	3,0
L_wA	dB	99,5	99,5	101,2	101,2	100,9	98,4	100,3
K_wA	dB	3,0	3,0	3,0	3,0	3,0	3,0	3,0
L_pCpeak	dB 107,1	107,1	114,4	114,4	112,6	114,1	117,9
K_pCpeak	dB	3,0	3,0	3,0	3,0	3,0	3,0	3,0
a_h	m/s2	7,6	10,0	10,3	4,1	9,0	5,9	6,4
K_a	m/s2	1,5	1,5	1,5	1,5	1,5	1,5	1,5

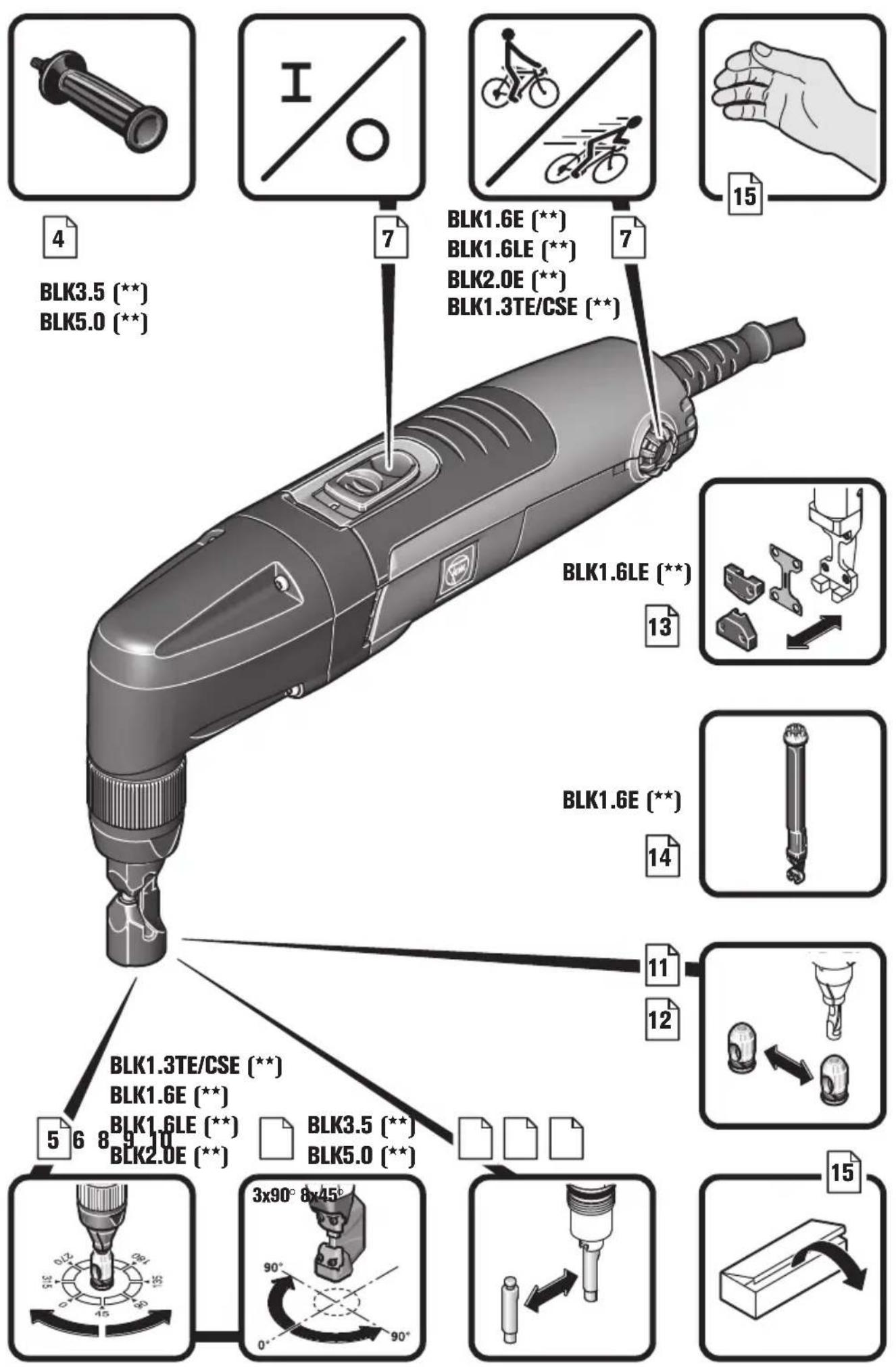

BLK1.3TE/CSE (**)

BLK1.6E (**)

BLK1.6LE (**)

BLK2.0E (**)

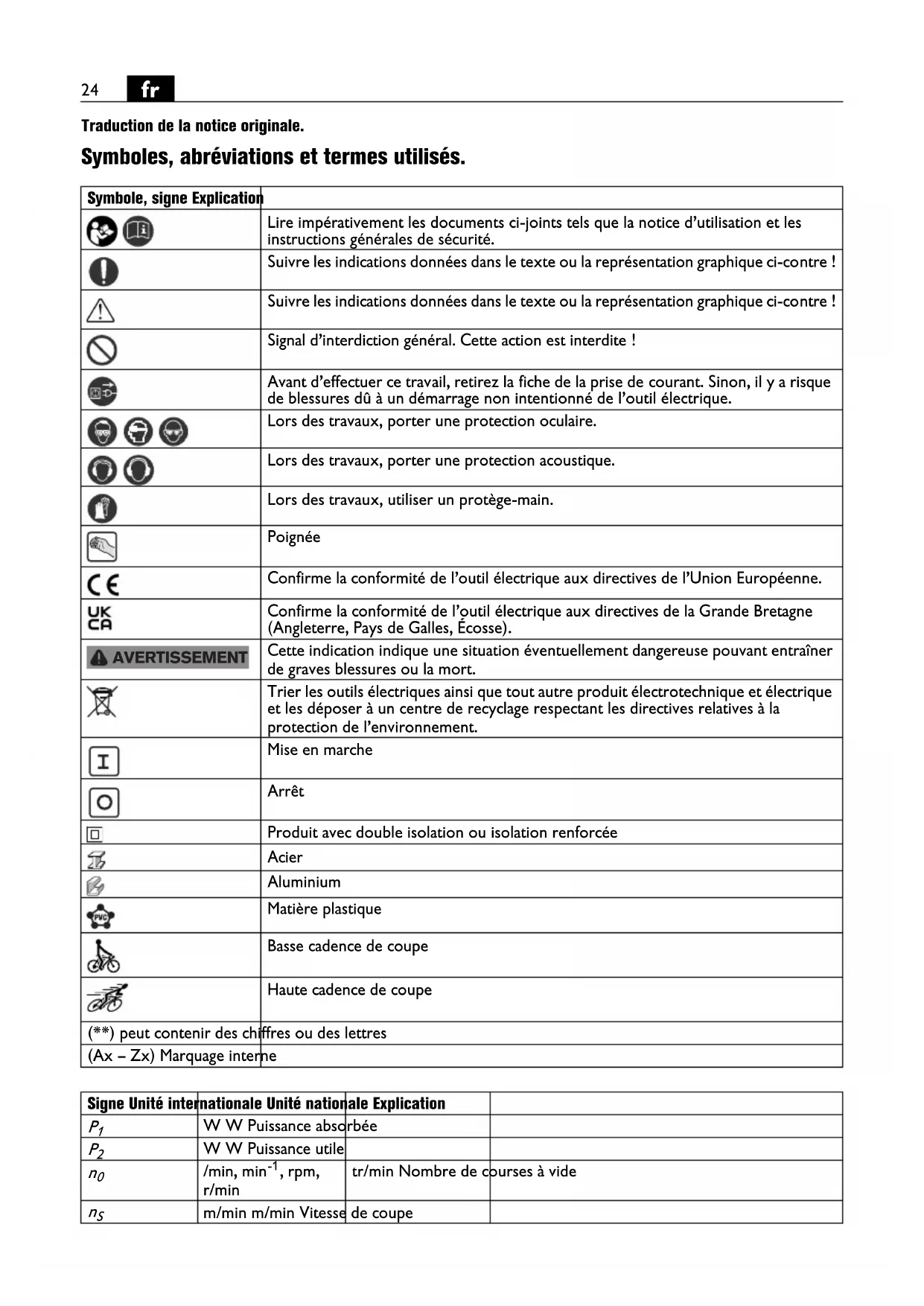

Traduction de la notice originale.

Symboles, abréviations et termes utilisés.

Symbole, signe Explication
	Lire impérativement les documents ci-joints tels que la notice d’utilisation et les instructions générales de sécurité.
	Suivre les indications données dans le texte ou la représentation graphique ci-contre !
	Suivre les indications données dans le texte ou la représentation graphique ci-contre !
	Signal d’interdiction général. Cette action est interdite !
	Avant d’effectuer ce travail, retirez la fiche de la prise de courant. Sinon, il y a risque de blessures dû à un démarrage non intentionné de l’outil électrique.
	Lors des travaux, porter une protection oculaire.
	Lors des travaux, porter une protection acoustique.
	Lors des travaux, utiliser un protège-main.
	Poignée
	Confirme la conformité de l’outil électrique aux directives de l’Union Européenne.
	Confirme la conformité de l’outil électrique aux directives de la Grande Bretagne (Angleterre, Pays de Galles, Écosse).
[AVERTISSEMENT]	Cette indication indique une situation éventuellement dangereuse pouvant entraîner de graves blessures ou la mort.
	Trier les outils électriques ainsi que tout autre produit électrotechnique et électrique et les déposer à un centre de recyclage respectant les directives relatives à la protection de l’environnement.
	Mise en marche
	Arrêt
	Produit avec double isolation ou isolation renforcée
	Acier
	Aluminium
	Matière plastique
	Basse cadence de coupe
[KSKX]	Haute cadence de coupe
(**) peut contenir des chiffres ou des lettres
(Ax - Zx) Marquage interne

Signe Unité internationale	nationale	nationale Explication
P_1	W W Puissance absorbée
P_2	W W Puissance utile
n_0	/min, min^-1 , rpm,r/min	tr/min Nombre de courses à vide
n_S	m/min m/min Vitesse	de coupe
Signe	Unité internationale	Unité nationale	Explication
UV V Tension de référence
fHz Hz Fréquence
M...	mm mm Dimension, filetage métrique
∅ mm mm Diamètre d'un élément
Fe 400	mm mm Epaisseur max. du matériau en acier jusqu'à 400 N/mm^2
Fe 600	mm mm Epaisseur max. du matériau en acier jusqu'à 600 N/mm^2
Fe 800	mm mm Epaisseur max. du matériau en acier jusqu'à 800 N/mm^2
Al 250	mm mm Epaisseur max. du matériau en aluminium jusqu'à 250 N/mm^2
	mm mm Diamètre d'insertion
	mm mm Rayon intérieur pour découpes curvilignes, min.
	kg kg Poids suivant EPTA-Procedure 01
L_pA	dB dB	Niveau de pression acoustique
L_wA	dB dB	Niveau d'intensité acoustique
L_pCpeak	dB dB	Niveau max. de pression acoustique
K...			Incertitude
a	m/s ^2	m/s ^2	Valeur d'émission vibratoire suivant EN 62841 (somme vectorielle des trois axes directionnels)
a_h	m/s ^2	m/s ^2	Valeur d'émission vibratoire
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Unités de base et unités dérivées du système international SI.

Avertissement

instructions. Ne pas suivre les avertissements et instructions peut donner lieu à une électrocution, un incendie et/ou une blessure sérieuse.

N'utilisez pas cet outil électrique avant d'avoir soigneusement lu et compris cette notice d'utilisation ainsi que les « Instructions générales

de sécurité » (réf. documents 3 41 30 465 06 0).

Conservez ces documents pour une utilisation ultérieure et joignez-les à l'outil électrique en cas de transmission ou de vente à une tierce personne.

De même, respectez les dispositions concernant la prévention des accidents du travail en vigueur dans le pays en question.

Conception de l'outil électrique :

Grignoteuse portative pour découpe à sec de tôles de manière rectiligne ou en courbe de très faible rayon à l'abri des intempéries, avec les outils de travail et les accessoires autorisés par FEIN.

BLK3.5/BLK5.0 (**) : Cet outil électrique est également conçu pour fonctionner sur des groupes électrogènes d'une puissance suffisante correspondant à la norme ISO 8528, classe de modèle G2. Cette norme n'est pas respectée si le facteur de distorsion harmonique dépasse 10 %. En cas de doute, informez-vous sur le groupe électrogène utilisé.

Instructions particulières de sécurité.

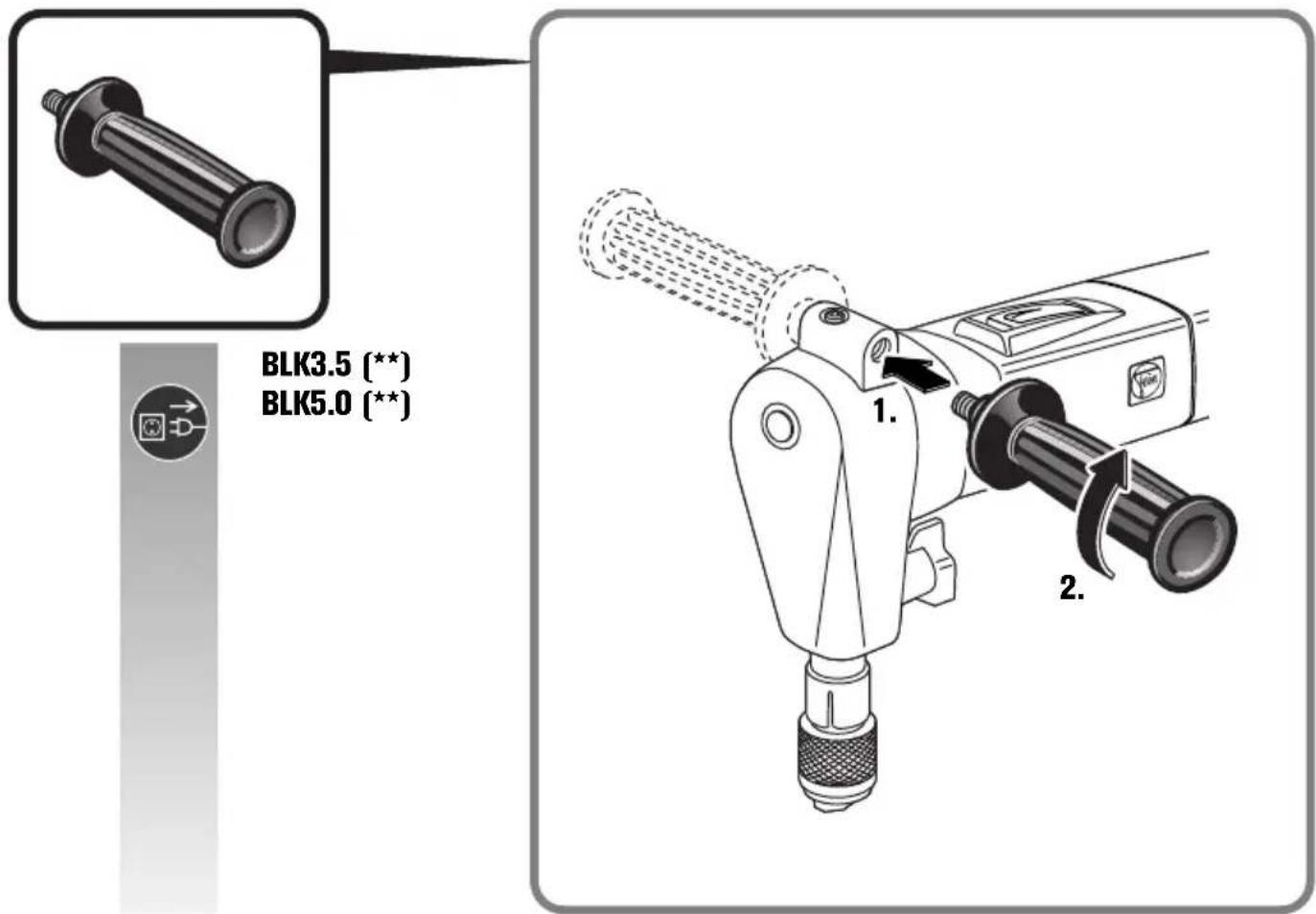

Utilisez la(les) poignée(s) auxiliaire(s) fournie(s) avec l'outil. La perte de contrôle peut provoquer des blessures.

Porter un équipement de protection individuelle. En fonction de l'application, utiliser un écran facial, des lunettes de sécurité ou des verres de sécurité. Le cas échéant, utiliser un masque antipoussières, des protections auditives, des gants et un tablier capables d'arrêter les petits fragments abrasifs ou des pièces à usiner. La protection oculaire doit être capable d'arrêter les débris volants produits par les diverses opérations. Le masque antipoussières ou le masque respiratoire doit être capable de filtrer les particules produites par vos travaux. L'exposition prolongée aux bruits de forte intensité peut provoquer une perte de l'audition.

Bloquez la pièce à travailler. Une pièce à travailler serrée par un dispositif de serrage est fixée de manière plus sûre que si elle est seulement tenue de la main.

Il est interdit de visser ou de riveter des plaques ou des repères sur l'outil électrique. Une isolation endommagée ne présente aucune protection contre une électrocution. Utilisez des autocollants.

N'utilisez pas des accessoires qui n'ont pas été spécialement conçus ou autorisés par le fabricant de l'outil électrique. Le seul fait qu'un accessoire puisse être monté sur votre outil électrique ne garantit pas une utilisation sans risque.

Nettoyez régulièrement les ouïes de ventilation de l'outil électrique avec des outils non-métalliques. La ventilation du moteur aspire la poussière à l'intérieur du carter. Une trop grande quantité de poussière de métal accumulée peut provoquer des incidents électriques.

Avant la mise en service, assurez-vous que le câble de raccordement et la fiche sont en parfait état.

Recommandation : Faites toujours fonctionner l'outil électrique sur un réseau électrique équipé d'un disjoncteur différentiel 30 mA max.

Vibrations mains-bras

L'amplitude d'oscillation indiquée dans ces instructions d'utilisation a été mesurée conformément à la norme EN 62841 et peut être utilisée pour une comparaison d'outils électriques. Elle est également appropriée pour une estimation préliminaire de la sollicitation vibratoire. L'amplitude d'oscillation indiquée correspond aux utilisations principales de l'outil électrique. Si, toutefois, l'outil électrique était utilisé pour d'autres applications, avec d'autres outils de travail ou en cas d'un entretien insuffisant, l'amplitude d'oscillation pourrait être différente. Ceci peut augmenter considérablement la sollicitation vibratoire pendant toute la durée du travail. Pour une estimation précise de la sollicitation vibratoire, il est recommandé de prendre aussi en considération les espaces de temps pendant lesquels l'appareil est éteint ou allumé, mais pas vraiment utilisé. Ceci peut réduire considérablement la sollicitation vibratoire pendant toute la durée du travail.

Déterminez des mesures de protection supplémentaires pour protéger l'utilisateur des effets des vibrations, tels que par exemple : entretien de l'outil électrique et des outils de travail, maintenir les mains chaudes, organisation des opérations de travail.

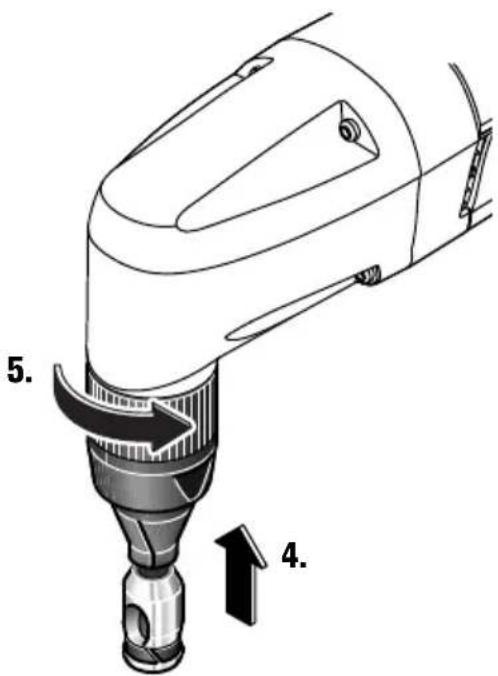

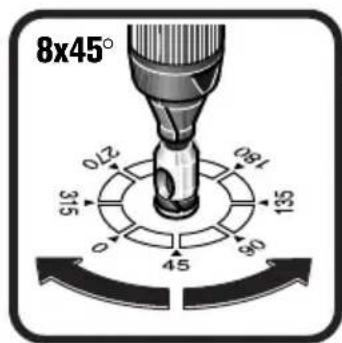

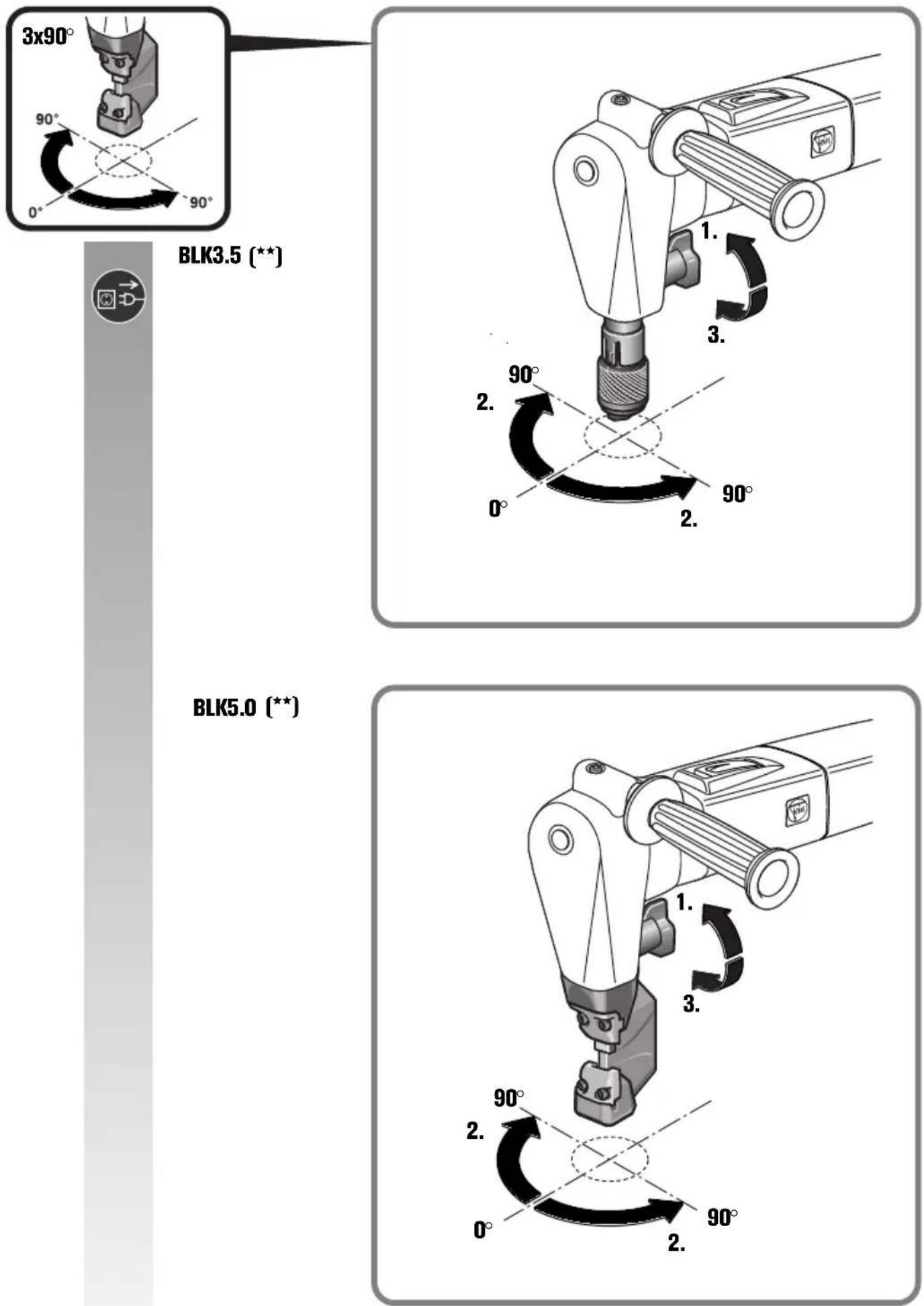

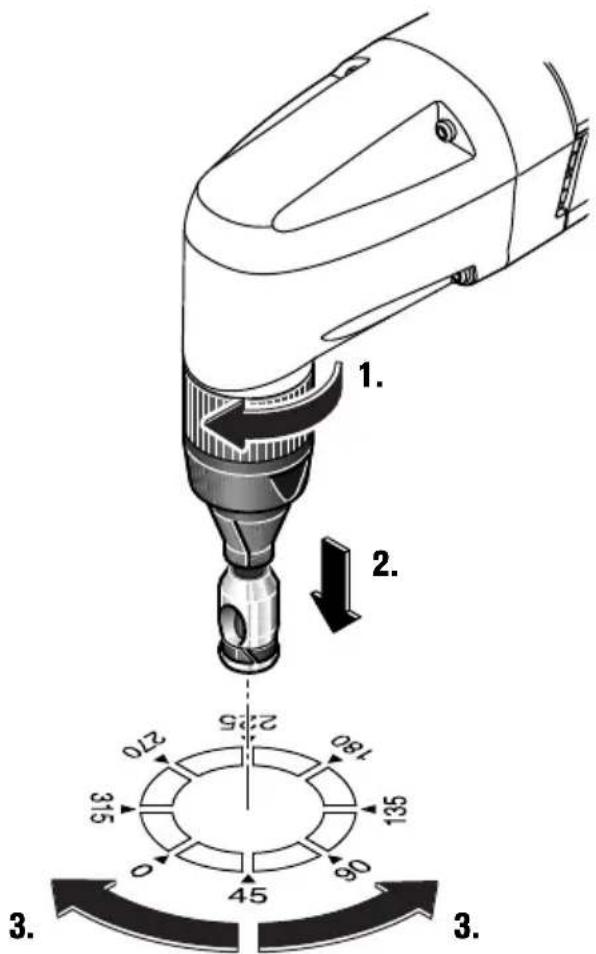

Instructions d'utilisation.

Ne guider l'outil électroportatif contre la pièce à travailler que lorsque l'appareil est en marche.

Durant la coupe, tenez l'outil électrique bien perpendiculairement par rapport à la surface de la pièce.

Guidez l'outil électrique uniformément et en effectuant une avance modérée dans le sens de la coupe. Une avance trop forte réduit considérablement la durée de vie des outils de travail.

Ne coupez pas les tôles à l'endroit des soudures. Ne coupez pas de tôles superposées dont l'épaisseur totale dépasse l'épaisseur maximale prévue.

Pour augmenter la durée de vie de la matrice et du poinçon, il est recommandé d'appliquer du lubrifiant le long de la coupe prévue :

• pour les coupes dans la tôle d'acier : pâte de coupe ou huile de coupe,
• pour les coupes dans l'aluminium : pétrole lampant.

Pour les découpes en cœur de tôle, pour le diamètre d'insertion de la matrice, voir « Caractéristiques techniques ».

N'arrêtez l'outil électrique qu'après l'avoir retiré de la trace de coupe.

Une dégradation de la vitesse de coupe laisse présager une usure du poinçon et de la matrice.

BLK1.3TE ( ^** )/BLK1.3CSE ( ^** )/BLK1.6E ( ^** )/BLK1.6LE

(**): Ni le poinçon ni la matrice ne peuvent être réaffûtés.

BLK2.0E (**)/BLK3.5 (**)/BLK5.0 (**): Il est possible de réaffûter le poinçon – pas la matrice – si la longueur du poinçon réaffûté n'est pas inférieure à la longueur minimum de la matrice.

Matrice Longueur min. du poinçon
BLK2.0E (**):
3 13 09 040 00 2 45 mm
BLK3.5 (**):
3 13 09 093 00 3 51,5 mm
3 13 09 094 00 1 51,5 mm
BLK5.0 (**):
3 13 09 109 00 2 58,8 mm
3 13 09 107 00 0 56,6 mm
3 13 09 108 00 8 54,5 mm

BLK2.0E (**)/BLK3.5 (**): Lorsqu'un gabarit de découpe est utilisé, la grignoteuse sera guidée contre le gabarit par la collerette supérieure du porte matrice. La distance entre le gabarit et le bord réellement coupé est de 2,5 mm.

Pour le gabarit, une épaisseur de 2 mm min. est recommandée. L'épaisseur totale du gabarit et de la pièce ne doit pas dépasser 5,5 mm.

BLK1.6E ( ^** ): Pour travailler des tôles moulurées, il est possible de monter le set à profiler 160 disponible en option. (voir page 14)

Travaux d'entretien et service après-vente.

En cas de conditions d'utilisation extrêmes, lors du travail de matériaux métalliques, des poussières conductrices pourraient se déposer-

ser à l'intérieur de l'outil électrique. Ceci pourrait endommager la double isolation de l'outil électrique. Soufflez souvent de l'air comprimé sec et sans huile dans l'intérieur de l'outil électrique à travers les ouïes de ventilation et placez un dispositif différentiel à courant résiduel (DDR) en amont.

Enduire légèrement de graisse les surfaces de contact entre le poinçon et le porte-matrice.

Les produits ayant été en contact avec de l'amiante ne doivent pas être réparés. Éliminez les produits contaminés par l'amiante conformément aux dispositions nationales relatives à l'élimination de déchets contenant de l'amiante.

Si le câble d'alimentation de l'outil électrique est endommagé, le faire remplacer par le fabricant ou son représentant.

Si nécessaire, vous pouvez remplacer vous-même les éléments suivants : Outils d'application

Garantie.

La garantie du produit est valide conformément à la réglementation légale en vigueur dans le pays où le produit est mis sur le marché. Outre les obligations de garantie légale, les appareils FEIN sont garantis conformément à notre déclaration de garantie de fabricant. Il se peut que seule une partie des accessoires décrits ou représentés dans cette notice d'utilisation soit fournie avec l'outil électrique.

Déclaration de conformité.

La Déclaration CE est uniquement valable pour les pays de l'Union européenne et de l'AELE (Association Européenne de Libre-Échange) et uniquement pour les produits destinés au marché de l'UE ou de l'AELE. Une fois que le produit a été mis sur le marché de l'UE, la marque UKCA cesse d'être valable.

La Déclaration UKCA est uniquement valable pour le marché britannique (Angleterre, Pays de Galles et Écosse) et uniquement pour les produits destinés au marché britannique. Une fois que le produit a été mis sur le marché britannique, le marquage CE cesse d'être valable.

L'entreprise FEIN déclare sous sa propre responsabilité que ce produit est en conformité avec les réglementations en vigueur indiquées à la dernière page de la présente notice d'utilisation.

Dossier technique auprès de : C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Protection de l'environnement, recyclage.

Rapportez les emballages, les outils électriques hors d'usage et les accessoires dans un centre de recyclage respectant les directives concernant la protection de l'environnement.
