MODE D'EMPLOI GWS 600 220 V Professional BOSCH

Floor Jl. RA Kartini II-S Kaveling 6 Sek II Pondok Pinang, Kebayoran Lama Jakarta Selatan 12310 Indonesia Tel.: (021) 3005 5800 Fax: (021) 3005 5801 E-Mail: boschpowertools@id.bosch.com www.bosch-pt.co.id Philippines Robert Bosch, Inc. 28th Floor Fort Legend Towers, 3rd Avenue corner 31st Street, Fort Bonifacio Global City, 1634 Taguig City, Philippines Tel.: (02) 8703871 Fax: (02) 8703870 matheus.contiero@ph.bosch.com www.bosch-pt.com.ph Bosch Service Center: 9725-27 Kamagong Street San Antonio Village Makati City, Philippines Tel.: (02) 8999091 Fax: (02) 8976432 E-Mail: rosalie.dagdagan@ph.bosch.com Malaysia Robert Bosch Sdn. Bhd. No. 8A, Jalan 13/6 G.P.O. Box 10818 46200 Petaling Jaya Selangor, Malaysia Tel.: (03) 79663194 Fax: (03) 79583838 E-Mail: cheehoe.on@my.bosch.com Toll-Free: 1800 880188 www.bosch-pt.com.my Thailand Robert Bosch Ltd. Liberty Square Building No. 287, 11 Floor Silom Road, Bangrak Bangkok 10500 Tel.: 02 6393111 Fax: 02 2384783 Robert Bosch Ltd., P. O. Box 2054 Bangkok 10501, Thailand www.bosch.co.th Bosch Service – Training Centre La Salle Tower Ground Floor Unit No.2 10/11 La Salle Moo 16 Srinakharin Road Bangkaew, Bang Plee Samutprakarn 10540 Thailand Tel.: 02 7587555 Fax: 02 7587525 Singapore Powerwell Service Centre Ptd Ltd 65 Ubi Crescent, #06-03 Hola Centre Singapore 408559 Tel.: 6746 9770/71 Fax: 6746 9760 E-Mail: powerwellsc@gmail.com Toll-Free: 1800 3338333 www.bosch-pt.com.sg Vietnam Robert Bosch Vietnam Co. Ltd 13th Floor , 194 Golden Building 473 Dien Bien Phu Street Ward 25, Binh Thanh District 84 Ho Chi Minh City Vietnam Tel.: (08) 6258 3690 Fax: (08) 6258 3692 Hotline: (08) 6250 8555 E-Mail: tuvankhachhang-pt@vn.bosch.com www.bosch-pt.com.vn www.baohanhbosch-pt.com.vn OBJ_BUCH-3149-002.book Page 13 Monday, July 17, 2017 4:08 PM14 | Français 1 609 92A 3SP | (17.7.17) Bosch Power Tools Australia, New Zealand and Pacific Islands Robert Bosch Australia Pty. Ltd. Power Tools Locked Bag 66 Clayton South VIC 3169 Customer Contact Center Inside Australia: Phone: (01300) 307044 Fax: (01300) 307045 Inside New Zealand: Phone: (0800) 543353 Fax: (0800) 428570 Outside AU and NZ: Phone: +61 3 95415555 www.bosch-pt.com.au www.bosch-pt.co.nz Egypt Unimar 20 Markaz kadmat El tagmoa EL Aoul – New Cairo Tel: +2 02 224 76091 - 95 / + 2 02 224 78072 - 73 Fax:+2 02 224 78075 E-Mail: adelzaki@unimaregypt.com Ethiopia Forever plc Kebele 2,754, BP 4806, Addis Ababa , Ethiopia Tel: +251 111 560 600, +251 111 560 600 E-Mail: foreverplc@ethionet.et Nigeria C. Woermann Ltd. P.O. Box 318 6, Badejo Kalesanwo Street Matori Industrial Estate Lagos, Nigeria Tel: +234 17 736 498, +234 17 730 904 E-Mail: d.kornemann@woermann-nigeria.com Republic of South Africa Customer service Hotline: (011) 6519600 Gauteng – BSC Service Centre 35 Roper Street, New Centre Johannesburg Tel.: (011) 4939375 Fax: (011) 4930126 E-Mail: bsctools@icon.co.za KZN – BSC Service Centre Unit E, Almar Centre 143 Crompton Street Pinetown Tel.: (031) 7012120 Fax: (031) 7012446 E-Mail: bsc.dur@za.bosch.com Western Cape – BSC Service Centre Democracy Way, Prosperity Park Milnerton Tel.: (021) 5512577 Fax: (021) 5513223 E-Mail: bsc@zsd.co.za Bosch Headquarters Midrand, Gauteng Tel.: (011) 6519600 Fax: (011) 6519880 E-Mail: rbsa-hq.pts@za.bosch.com Disposal The machine, accessories and packaging should be sorted for environmental-friendly recycling. Do not dispose of power tools into household waste! Subject to change without notice. Français Avertissements de sécurité Avertissements de sécurité généraux pour l’outil Lire tous les avertissements de sécurité et toutes les ins- tructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse. Conserver tous les avertissements et toutes les instruc- tions pour pouvoir s’y reporter ultérieurement. Le terme « outil » dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d’alimentation) ou votre outil fonctionnant sur batterie (sans cordon d’alimentation). Sécurité de la zone de travail Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux acci- dents. Ne pas faire fonctionner les outils électriques en at- mosphère explosive, par exemple en présence de li- quides inflammables, de gaz ou de poussières. Les ou- tils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées. Maintenir les enfants et les personnes présentes à l’écart pendant l’utilisation de l’outil. Les distractions peuvent vous faire perdre le contrôle de l’outil. Sécurité électrique Il faut que les fiches de l’outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d’adaptateurs avec des outils AVERTISSEMENT OBJ_BUCH-3149-002.book Page 14 Monday, July 17, 2017 4:08 PMFrançais | 15 Bosch Power Tools 1 609 92A 3SP | (17.7.17) à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique. Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisi- nières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d’eau à l’intérieur d’un outil aug- mentera le risque de choc électrique. Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l’outil. Maintenir le cordon à l’écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Les cordons endommagés ou emmêlés augmentent le risque de choc électrique. Lorsqu’on utilise un outil à l’extérieur, utiliser un pro- longateur adapté à l’utilisation extérieure. L’utilisation d’un cordon adapté à l’utilisation extérieure réduit le risque de choc électrique. Si l’usage d’un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L’usage d’un RCD réduit le risque de choc électrique. Sécurité des personnes Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans l’utilisation de l’outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l’emprise de drogues, d’alcool ou de médica- ments. Un moment d’inattention en cours d’utilisation d’un outil peut entraîner des blessures graves des per- sonnes. Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécu- rité tels que les masques contre les poussières, les chaus- sures de sécurité antidérapantes, les casques ou les pro- tections acoustiques utilisés pour les conditions appropriées réduiront les blessures des personnes. Eviter tout démarrage intempestif. S’assurer que l’in- terrupteur est en position arrêt avant de brancher l’ou- til au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l’in- terrupteur ou brancher des outils dont l’interrupteur est en position marche est source d’accidents. Retirer toute clé de réglage avant de mettre l’outil en marche. Une clé laissée fixée sur une partie tournante de l’outil peut donner lieu à des blessures de personnes. Ne pas se précipiter. Garder une position et un équi- libre adaptés à tout moment. Cela permet un meilleur contrôle de l’outil dans des situations inattendues. S’habiller de manière adaptée. Ne pas porter de vête- ments amples ou de bijoux. Garder les cheveux, les vê- tements et les gants à distance des parties en mouve- ment. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement. Si des dispositifs sont fournis pour le raccordement d’équipements pour l’extraction et la récupération des poussières, s’assurer qu’ils sont connectés et correcte- ment utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières. Utilisation et entretien de l’outil Ne pas forcer l’outil. Utiliser l’outil adapté à votre appli- cation. L’outil adapté réalisera mieux le travail et de ma- nière plus sûre au régime pour lequel il a été construit. Ne pas utiliser l’outil si l’interrupteur ne permet pas de passer de l’état de marche à arrêt et vice versa. Tout ou- til qui ne peut pas être commandé par l’interrupteur est dangereux et il faut le faire réparer. Débrancher la fiche de la source d’alimentation en cou- rant et/ou le bloc de batteries de l’outil avant tout ré- glage, changement d’accessoires ou avant de ranger l’outil. De telles mesures de sécurité préventives ré- duisent le risque de démarrage accidentel de l’outil. Conserver les outils à l’arrêt hors de la portée des en- fants et ne pas permettre à des personnes ne connais- sant pas l’outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux entre les mains d’utilisateurs novices. Observer la maintenance de l’outil. Vérifier qu’il n’y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l’outil. En cas de dommages, faire réparer l’outil avant de l’utiliser. De nombreux accidents sont dus à des outils mal entretenus. Garder affûtés et propres les outils permettant de cou- per. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins sus- ceptibles de bloquer et sont plus faciles à contrôler. Utiliser l’outil, les accessoires et les lames etc., confor- mément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L’utilisation de l’outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses. Maintenance et entretien Faire entretenir l’outil par un réparateur qualifié utili- sant uniquement des pièces de rechange identiques. Cela assurera que la sécurité de l’outil est maintenue. Instructions de sécurité pour meuleuses angu- laires Avertissements de sécurité communs pour les opérations de meulage, de ponçage, de brossage métallique, ou de tronçonnage par meule abrasive Cet outil électrique est destiné à fonctionner comme meuleuse, ponceuse, brosse métallique ou outil à tron- çonner. Lire toutes les mises en garde de sécurité, les instructions, les illustrations et les spécifications four- nies avec cet outil électrique. Le fait de ne pas suivre toutes les instructions données ci-dessous peut provoquer un choc électrique, un incendie et/ou une blessure grave. Les opérations de lustrage ne sont pas recommandées avec cet outil électrique. Les opérations pour lesquelles l’outil électrique n’a pas été conçu peuvent provoquer un danger et causer un accident corporel. OBJ_BUCH-3149-002.book Page 15 Monday, July 17, 2017 4:08 PM16 | Français 1 609 92A 3SP | (17.7.17) Bosch Power Tools Ne pas utiliser d’accessoires non conçus spécifique- ment et recommandés par le fabricant d’outils. Le simple fait que l’accessoire puisse être fixé à votre outil électrique ne garantit pas un fonctionnement en toute sé- curité. La vitesse assignée de l’accessoire doit être au moins égale à la vitesse maximale indiquée sur l’outil élec- trique. Les accessoires fonctionnant plus vite que leur vi- tesse assignée peuvent se rompre et voler en éclat. Le diamètre extérieur et l’épaisseur de votre acces- soire doivent se situer dans le cadre des caractéris- tiques de capacité de votre outil électrique. Les acces- soires dimensionnés de façon incorrecte ne peuvent pas être protégés ou commandés de manière appropriée. Le montage fileté d’accessoires doit être adapté au fi- let de l’arbre de la meuleuse. Pour les accessoires mon- tés avec des flasques, l’alésage central de l’accessoire doit s’adapter correctement au diamètre du flasque. Les accessoires qui ne correspondent pas aux éléments de montage de l’outil électrique seront en déséquilibre, vibre- ront de manière excessive et pourront provoquer une perte de contrôle. Ne pas utiliser d’accessoire endommagé. Avant chaque utilisation examiner les accessoires comme les meules abrasives pour détecter la présence éventuelle de co- peaux et fissures, les patins d’appui pour détecter des traces éventuelles de fissures, de déchirure ou d’usure excessive, ainsi que les brosses métalliques pour dé- tecter des fils desserrés ou fissurés. Si l’outil élec- trique ou l’accessoire a subi une chute, examiner les dommages éventuels ou installer un accessoire non en- dommagé. Après examen et installation d’un acces- soire, placez-vous ainsi que les personnes présentes à distance du plan de l’accessoire rotatif et faites mar- cher l’outil électrique à vitesse maximale à vide pen- dant 1 min. Les accessoires endommagés seront norma- lement détruits pendant cette période d’essai. Porter un équipement de protection individuelle. En fonction de l’application, utiliser un écran facial, des lu- nettes de sécurité ou des verres de sécurité. Le cas échéant, utiliser un masque antipoussières, des pro- tections auditives, des gants et un tablier capables d’arrêter les petits fragments abrasifs ou des pièces à usiner. La protection oculaire doit être capable d’arrêter les débris volants produits par les diverses opérations. Le masque antipoussières ou le respirateur doit être capable de filtrer les particules produites par vos travaux. L’exposi- tion prolongée aux bruits de forte intensité peut provoquer une perte de l’audition. Maintenir les personnes présentes à une distance de sécurité par rapport à la zone de travail. Toute per- sonne entrant dans la zone de travail doit porter un équipement de protection individuelle. Des fragments de pièce à usiner ou d’un accessoire cassé peuvent être projetés et provoquer des blessures en dehors de la zone immédiate d’opération. Tenir l’outil uniquement par les surfaces de préhension isolantes, pendant les opérations au cours desquelles l’accessoire coupant peut être en contact avec des conducteurs cachés ou avec son propre câble. Le contact de l’accessoire coupant avec un fil « sous tension » peut mettre « sous tension » les parties métalliques expo- sées de l’outil électrique et provoquer un choc électrique sur l’opérateur. Placer le câble éloigné de l’accessoire de rotation. Si vous perdez le contrôle, le câble peut être coupé ou subir un accroc et votre main ou votre bras peut être tiré dans l’accessoire en rotation. Ne jamais reposer l’outil électrique avant que l’acces- soire n’ait atteint un arrêt complet. L’accessoire de rota- tion peut agripper la surface et arracher l’outil électrique hors de votre contrôle. Ne pas faire fonctionner l’outil électrique en le portant sur le côté. Un contact accidentel avec l’accessoire en ro- tation pourrait accrocher vos vêtements et attirer l’acces- soire sur vous. Nettoyer régulièrement les orifices d’aération de l’outil électrique. Le ventilateur du moteur attirera la poussière à l’intérieur du boîtier et une accumulation excessive de poudre de métal peut provoquer des dangers électriques. Ne pas faire fonctionner l’outil électrique à proximité de matériaux inflammables. Des étincelles pourraient enflammer ces matériaux. Ne pas utiliser d’accessoires qui nécessitent des réfri- gérants fluides. L’utilisation d’eau ou d’autres réfrigérants fluides peut aboutir à une électrocution ou un choc élec- trique. Rebonds et mises en garde correspondantes Le rebond est une réaction soudaine au pincement ou à l’accrochage d’une meule rotative, d’un patin d’appui, d’une brosse ou de tout autre accessoire. Le pincement ou l’accrochage provoque un blocage rapide de l’accessoire en rotation qui, à son tour, contraint l’outil électrique hors de contrôle dans le sens opposé de rotation de l’accessoire au point du grippage. Par exemple, si une meule abrasive est accrochée ou pin- cée par la pièce à usiner, le bord de la meule qui entre dans le point de pincement peut creuser la surface du matériau, provoquant des sauts ou l’expulsion de la meule. La meule peut sauter en direction de l’opérateur ou encore en s’en éloignant, selon le sens du mouvement de la meule au point de pincement. Les meules abrasives peuvent égale- ment se rompre dans ces conditions. Le rebond résulte d’un mauvais usage de l’outil et/ou de procédures ou de conditions de fonctionnement incor- rectes et peut être évité en prenant les précautions appro- priées spécifiées ci-dessous. Maintenir solidement l’outil et positionner le corps et le bras de manière à pouvoir résister aux forces de re- bond. Toujours utiliser la poignée auxiliaire, le cas échéant, pour contrôler au maximum les rebonds ou les réactions de couple au moment du démarrage. L’opéra- teur est en mesure de contrôler les réactions de couple ou les forces de rebond, si des précautions appropriées ont été prises. OBJ_BUCH-3149-002.book Page 16 Monday, July 17, 2017 4:08 PMFrançais | 17 Bosch Power Tools 1 609 92A 3SP | (17.7.17) Ne jamais placer votre main à proximité de l’accessoire en rotation. L’accessoire peut effectuer un rebond sur votre main. Ne pas vous placer dans la zone où l’outil électrique se déplacera en cas de rebond. Le rebond pousse l’outil dans le sens opposé au mouvement de la meule au point d’accrochage. Etre particulièrement prudent lors d’opérations sur des coins, des arêtes vives etc. Eviter que l’accessoire ne rebondisse et ne s’accroche. Les coins, les arêtes vives ou les rebondissements ont tendance à accrocher l’accessoire en rotation et à provoquer une perte de contrôle ou un rebond. Ne pas fixer de chaîne coupante, de lame de sculpture sur bois ni de lame de scie dentée. De telles lames pro- voquent des rebonds fréquents et des pertes de contrôle. Mises en garde de sécurité spécifiques aux opérations de meulage et de tronçonnage abrasif Utiliser uniquement des types de meules recomman- dés pour votre outil électrique et le protecteur spéci- fique conçu pour la meule choisie. Les meules pour les- quelles l’outil électrique n’a pas été conçu ne peuvent pas être protégées de façon satisfaisante et sont dangereuses. La surface de meulage des meules à moyeu déporté doit être montée sous le plan de la lèvre du protecteur. Une meule montée de manière incorrecte qui dépasse du plan de la lèvre du protecteur ne peut pas être protégée de manière appropriée. Le protecteur doit être solidement fixé à l’outil élec- trique et placé en vue d’une sécurité maximale, de sorte que l’opérateur soit exposé le moins possible à la meule. Le protecteur permet de protéger l’opérateur des fragments de meule cassée, d’un contact accidentel avec la meule et d’étincelles susceptibles d’enflammer les vête- ments. Les meules doivent être utilisées uniquement pour les applications recommandées. Par exemple : ne pas meuler avec le côté de la meule à tronçonner. Les meules à tronçonner abrasives sont destinées au meulage périphérique, l’application de forces latérales à ces meules peut les briser en éclats. Toujours utiliser des flasques de meule non endomma- gés qui sont de taille et de forme correctes pour la meule que vous avez choisie. Des flasques de meule ap- propriés supportent la meule réduisant ainsi la possibilité de rupture de la meule. Les flasques pour les meules à tron- çonner peuvent être différents des autres flasques de meule. Ne pas utiliser de meules usées d’outils électriques plus grands. La meule destinée à un outil électrique plus grand n’est pas appropriée pour la vitesse plus élevée d’un outil plus petit et elle peut éclater. Mises en garde de sécurité additionnelles spécifiques aux opérations de tronçonnage abrasif Ne pas « coincer » la meule à tronçonner ou ne pas ap- pliquer une pression excessive. Ne pas tenter d’exécu- ter une profondeur de coupe excessive. Une contrainte excessive de la meule augmente la charge et la probabilité de torsion ou de blocage de la meule dans la coupe et la possibilité de rebond ou de rupture de la meule. Ne pas vous placer dans l’alignement de la meule en ro- tation ni derrière celle-ci. Lorsque la meule, au point de fonctionnement, s’éloigne de votre corps, le rebond éven- tuel peut propulser la meule en rotation et l’outil électrique directement sur vous. Lorsque la meule se bloque ou lorsque la coupe est in- terrompue pour une raison quelconque, mettre l’outil électrique hors tension et tenir l’outil électrique immo- bile jusqu’à ce que la meule soit à l’arrêt complet. Ne ja- mais tenter d’enlever le disque à tronçonner de la coupe tandis que la meule est en mouvement sinon le rebond peut se produire. Rechercher et prendre des me- sures correctives afin d’empêcher que la meule ne se grippe.

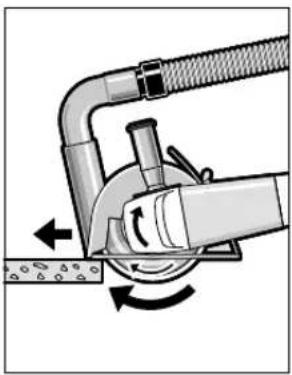

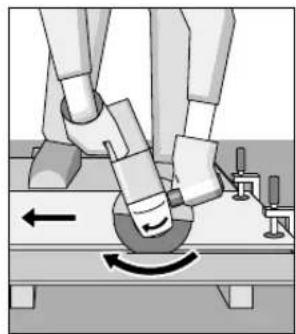

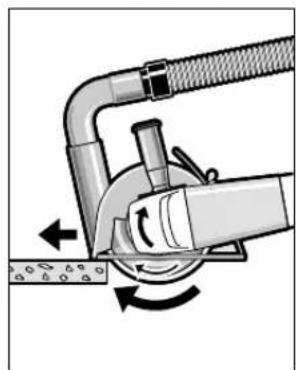

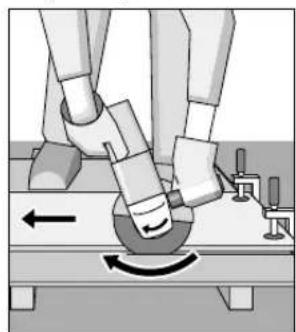

Ne pas démarrer de nouveau le travail directement sur la pièce. Laissez le disque atteindre sa vitesse maxi- male et entrer en contact avec la pièce prudemment. Le disque peut s’accrocher, se soulever brusquement ou avoir un mouvement arrière si l’appareil est redémarré en charge. Prévoir un support de panneaux ou de toute pièce à usi- ner surdimensionnée pour réduire le risque de pince- ment et de rebond de la meule. Les grandes pièces à usi- ner ont tendance à fléchir sous leur propre poids. Les supports doivent être placés sous la pièce à usiner près de la ligne de coupe et près du bord de la pièce des deux côtés de la meule. Soyez particulièrement prudent lorsque vous faites une « coupe en retrait » dans des parois existantes ou dans d’autres zones sans visibilité. La meule saillante peut couper des tuyaux de gaz ou d’eau, des câblages élec- triques ou des objets, ce qui peut entraîner des rebonds. Mises en garde de sécurité spécifiques aux opérations de ponçage Ne pas utiliser de papier abrasif trop surdimensionné pour les disques de ponçage. Suivre les recommanda- tions des fabricants, lors du choix du papier abrasif. Un papier abrasif plus grand s’étendant au-delà du patin de ponçage présente un danger de lacération et peut provo- quer un accrochage, une déchirure du disque ou un re- bond. Mises en garde de sécurité spécifiques aux opérations de brossage métallique Garder à l’esprit que des brins métalliques sont rejetés par la brosse même au cours d’une opération ordinaire. Ne pas soumettre à une trop grande contrainte les fils métalliques en appliquant une charge excessive à la brosse. Les brins métalliques peuvent aisément pénétrer dans des vêtements légers et/ou la peau. Si l’utilisation d’un protecteur est recommandée pour le brossage métallique, ne permettre aucune gêne du touret ou de la brosse métallique au protecteur. Le tou- ret ou la brosse métallique peut se dilater en diamètre en raison de la charge de travail et des forces centrifuges. OBJ_BUCH-3149-002.book Page 17 Monday, July 17, 2017 4:08 PM18 | Français 1 609 92A 3SP | (17.7.17) Bosch Power Tools Avertissements supplémentaires Portez toujours des lunettes de protection. Utiliser des détecteurs appropriés afin de déceler des conduites cachées ou consulter les entreprises d’ap- provisionnement locales. Un contact avec des lignes électriques peut provoquer un incendie ou un choc élec- trique. Un endommagement d’une conduite de gaz peut provoquer une explosion. La perforation d’une conduite d’eau provoque des dégâts matériels et peut provoquer un choc électrique. Déverrouiller l’interrupteur Marche/Arrêt et le mettre dans la position d’arrêt, si l’alimentation en courant est interrompue, par ex. par une panne de courant ou quand la fiche du secteur est débranchée. Ceci permet d’éviter un redémarrage incontrôlé. Ne touchez pas les disques à meuler et à tronçonner avant qu’ils ne se soient complètement refroidis. Le disques peuvent chauffer énormément durant le travail. Bloquer la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage appropriés ou dans un étau est fixée de manière plus sûre que tenue dans les mains. Description et performances du produit Il est impératif de lire toutes les consignes de sécurité et toutes les instructions. Le non-respect des avertissements et instruc- tions indiqués ci-après peut conduire à une électrocution, un incendie et/ou de graves blessures. Utilisation conforme L’outil électroportatif est conçu pour le tronçonnage, le meu- lage et le brossage de métaux et de pierres sans utilisation d’eau. Pour le tronçonnage avec des abrasifs agglomérés, utilisez un capot de protection spécifique pour le tronçonnage. Pour le tronçonnage de la pierre, veillez à assurer une aspira- tion suffisante de poussières. Equipé d’outils de ponçage autorisés, l’outil électroportatif peut être utilisé pour les travaux de ponçage. Eléments de l’appareil La numérotation des éléments de l’appareil se réfère à la re- présentation de l’outil électroportatif sur la page graphique. 1 Dispositif de blocage de broche 2 Interrupteur Marche/Arrêt 3 Poignée supplémentaire (surface de préhension isolante)* 4 Broche d’entraînement 5 Vis de serrage pour capot de protection 6 Capot de protection pour le meulage 7 Bride porte-outil 8 Meule* 9 Ecrou de serrage 10 Meule assiette carbure* 11 Capot de protection pour le tronçonnage* 12 Disque à tronçonner* 13 Protège-mains* 14 Plateau de ponçage en caoutchouc* 15 Feuille abrasive* 16 Ecrou cylindrique* 17 Brosse boisseau* 18 Carter d’aspiration pour le tronçonnage avec glissière de guidage * 19 Disque à tronçonner diamanté* 20 Poignée (surface de préhension isolante) *Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouverez les accessoires complets dans notre programme d’accessoires. Caractéristiques techniques Meuleuse angulaire GWS 670 GWS 670 N° d’article 3 601 C75 6.. 3 601 C75 6.. Puissance nominale absorbée W670670 Vitesse de rotation nominale tr/min 12000 12000 Diamètre max. de la meule mm 100 115/125 Filetage de broche M 10 M 14 Longueur max. filetage de broche de meulage mm 17 17 Poids suivant EPTA-Procedure 01:2014 avec poi- gnée supplémentaire standard kg 1,6 1,6

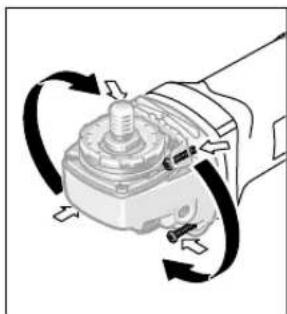

• mesuré sans capot de protection et sans poignée supplémentaire Ces indications sont valables pour une tension nominale de [U] 230 V. Ces indications peuvent varier pour des tensions plus basses ainsi que pour des versions spécifiques à certains pays. OBJ_BUCH-3149-002.book Page 18 Monday, July 17, 2017 4:08 PMFrançais | 19 Bosch Power Tools 1 609 92A 3SP | (17.7.17) Montage Montage des capots de protection Avant d’effectuer des travaux sur l’outil électroporta- tif, retirez la fiche de la prise de courant. Note : Si la meule se cassait pendant l’utilisation ou si les dis- positifs de fixation sur le capot de protection/l’outil électro- portatif étaient endommagés, l’outil électroportatif doit être immédiatement envoyé auprès d’un service après-vente, pour les adresses voir chapitre « Service Après-Vente et Assistance ». Capot de protection pour le meulage Montez le capot de protection 6 sur le collet de broche. Ajustez la posi- tion du capot de protection 6 en fonction des besoins. Bloquez le capot de protection 6 en serrant la vis de serrage 5 avec un tournevis cruciforme. Réglez le capot de protection 6 de sorte à empêcher une projection d’étincelles en direction de l’utilisateur. Note : Le dispositif de codage se trouvant sur le capot de pro- tection 6 assure que seul le capot de protection approprié à l’appareil puisse être monté. Capot de protection pour le tronçonnage Utilisez toujours le capot de protection spécifique au tronçonnage 11 pour les travaux de tronçonnage avec des abrasifs agglomérés. Pour le tronçonnage de la pierre, veillez à assurer une aspiration suffisante de poussières. Le capot de protection pour le tronçonnage 11 se monte de la même manière que le capot de protection pour le meulage 6. Carter d’aspiration pour le tronçonnage avec des glis- sières de guidage Le carter d’aspiration pour le tronçonnage avec glissière de guidage 18 se monte de la même manière que le capot de pro- tection pour le meulage 6. Poignée supplémentaire En fonction du mode de travail, vissez la poignée supplémen- taire 3 du côté droit ou gauche du carter d’engrenage. Protège-main Lors de travaux avec le plateau de ponçage en caout- chouc 14 ou la brosse boisseau/la brosse circulaire/le plateau à lamelles, montez toujours le protège-main

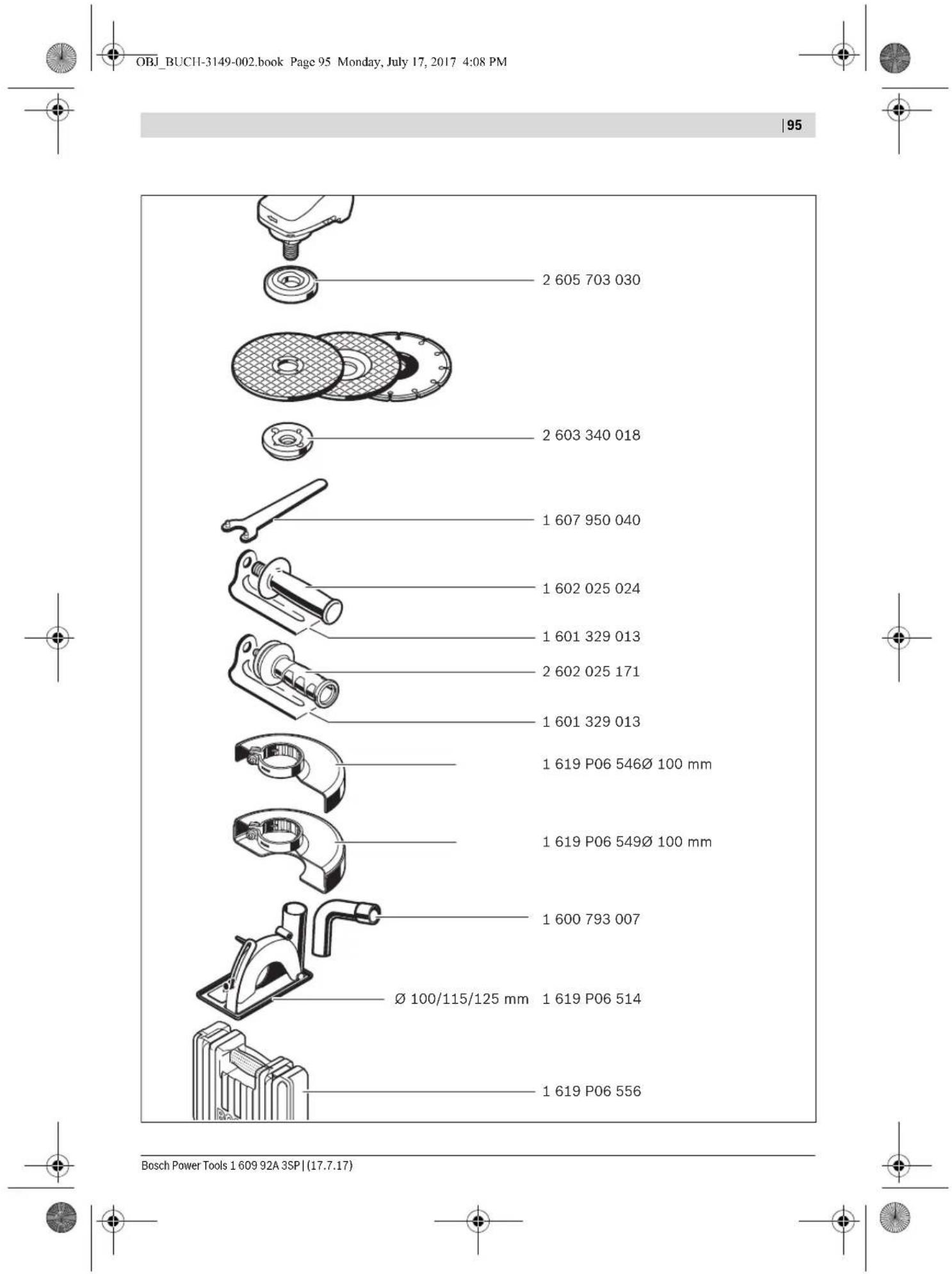

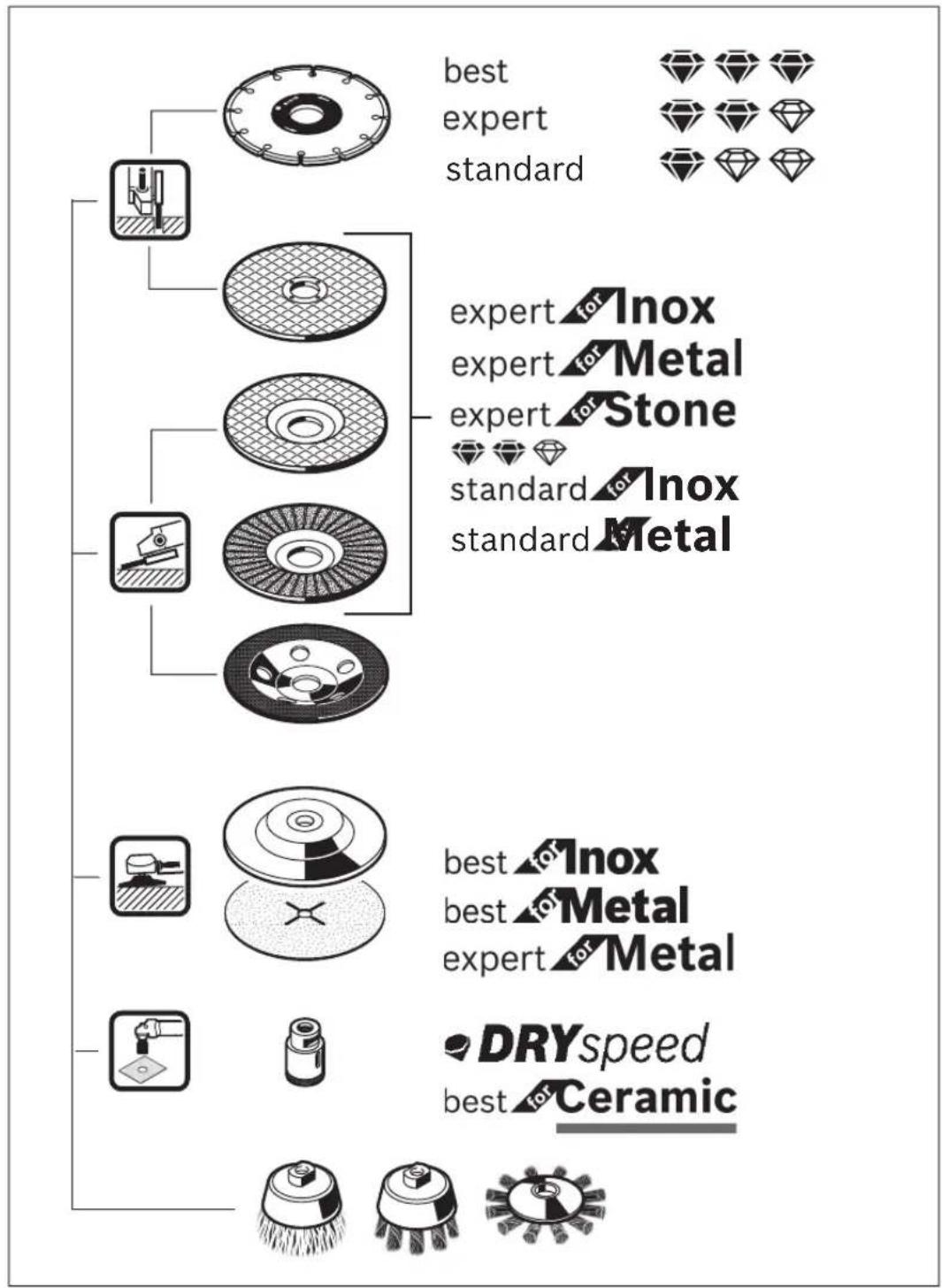

Montez le protège-main 13 avec la poignée supplémentaire 3. Montage des outils de meulage Avant d’effectuer des travaux sur l’outil électroporta- tif, retirez la fiche de la prise de courant. Ne touchez pas les disques à meuler et à tronçonner avant qu’ils ne se soient complètement refroidis. Le disques peuvent chauffer énormément durant le travail. Nettoyez la broche d’entraînement 4 ainsi que toutes les pièces à monter. Afin de serrer et de desserrer les outils de meulage, appuyez sur le dispositif de blocage de la broche 1 afin de bloquer la broche d’entraînement. N’actionnez le dispositif de blocage de la broche que lorsque la broche d’entraînement est à l’arrêt. Sinon, vous pourriez endommager l’outil électroportatif. Disque à meuler/à tronçonner Veillez aux dimensions des outils de meulage. L’alésage du disque doit correspondre au flasque de fixation. N’utilisez pas d’adaptateur ni de raccord de réduction. Lors de l’utilisation de disques à tronçonner diamantés, veil- lez à ce que la flèche indiquant le sens de rotation qui se trouve sur le disque diamanté à tronçonner coïncide avec le sens de rotation de l’outil électroportatif (voir la flèche indi- quant le sens de rotation qui se trouve sur le carter d’engre- nage). L’ordre du montage est indiqué sur la page des graphiques. Pour fixer le disque à meuler/à tronçonner, desserrez l’écrou de serrage 9 et serrer-le à l’aide de la clé à ergots. Après avoir monté le disque à meuler et avant de mettre l’appareil en fonctionnement, contrôlez si l’ou- til est correctement monté et s’il peut tourner libre- ment. Assurez-vous que le disque à meuler ne frôle pas le capot de protection ni d’autres éléments. Flasque de fixation pour broche porte-outil M 10 : Le flasque de fixation peut être utilisé des deux côtés. Poids suivant EPTA-Procedure 01:2014 avec poi- gnée supplémentaire anti-vibrations kg 1,7 1,7 Poids (net)* kg 1,5 1,5 Classe de protection /II /II Meuleuse angulaire GWS 670 GWS 670

• mesuré sans capot de protection et sans poignée supplémentaire Ces indications sont valables pour une tension nominale de [U] 230 V. Ces indications peuvent varier pour des tensions plus basses ainsi que pour des versions spécifiques à certains pays. OBJ_BUCH-3149-002.book Page 19 Monday, July 17, 2017 4:08 PM20 | Français 1 609 92A 3SP | (17.7.17) Bosch Power Tools Plateau à lamelles Lors de travaux avec le plateau à lamelles, montez tou- jours le protège-main 13. Plateau de ponçage en caoutchouc Lors de travaux avec le plateau de ponçage en caout- chouc 14, montez toujours le protège-main 13. L’ordre du montage est indiqué sur la page des graphiques. Montez l’écrou cylindrique 16 et serrez-le à l’aide de la clé à ergots. Brosse boisseau/brosse circulaire Lors de travaux avec la brosse boisseau ou la brosse cir- culaire, montez toujours le protège-main 13. L’ordre du montage est indiqué sur la page des graphiques. Vissez la brosse boisseau/la brosse circulaire sur la broche d’entraînement de façon à ce qu’elle repose fermement sur le flasque se trouvant au bout du filet de la broche. Serrez la brosse boisseau/la brosse circulaire à l’aide d’une clé à fourche. Outils de meulage autorisés Tous les outils de meulage figurant dans ces instructions d’uti- lisation peuvent être utilisés. La vitesse de rotation admissible [tr/min] ou la vitesse circon- férentielle [m/s] des outils de meulage utilisés doit corres- pondre au moins aux indications figurant sur le tableau ci-des- sous. En conséquence, respectez la vitesse de rotation ou la vi- tesse circonférentielle admissible figurant sur l’étiquette de l’outil de meulage. Faire pivoter le carter d’engrenage Avant d’effectuer des travaux sur l’outil électroporta- tif, retirez la fiche de la prise de courant. Il est possible de faire pi- voter le carter d’engre- nage par paliers de 90°. Ceci permet de mettre l’interrupteur Marche/Arrêt dans une position de maniement favorable à des utilisa- tions spécifiques, p. ex. pour les gauchers. Desserrez les 4 vis et re- tirez-les. Faites pivoter le carter d’engrenage avec précaution et sans le désolidariser du carter machine pour le mettre dans sa nouvelle position. Resserrez à fond les 4 vis. Aspiration de poussières/de copeaux Les poussières de matériaux tels que peintures contenant du plomb, certains bois, minéraux ou métaux, peuvent être nuisibles à la santé. Entrer en contact ou aspirer les pous- sières peut entraîner des réactions allergiques et/ou des maladies respiratoires auprès de l’utilisateur ou de per- sonnes se trouvant à proximité. Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées comme cancérigènes, surtout en association avec des additifs pour le traitement du bois (chromate, lazure). Les matériaux contenant de l’amiante ne doivent être travaillés que par des personnes qualifiées. – Si possible, utilisez un dispositif d’aspiration des pous- sières approprié au matériau. – Veillez à bien aérer la zone de travail. – Il est recommandé de porter un masque respiratoire avec un niveau de filtration de classe P2. Respectez les règlements spécifiques aux matériaux à trai- ter en vigueur dans votre pays. Evitez toute accumulation de poussières à l’emplace- ment de travail. Les poussières peuvent facilement s’en- flammer. Mise en marche Mise en service Tenez compte de la tension du réseau ! La tension de la source de courant doit correspondre aux indications se trouvant sur la plaque signalétique de l’outil électro- portatif. Les outils électroportatifs marqués 230 V peuvent également fonctionner sur 220 V. Tenir l’outil uniquement par les surfaces de préhension isolantes 20 et par la poignée supplémentaire 3. L’outil de travail pourrait entrer en contact avec des conduc- teurs électriques encastrés ou avec son propre câble. Le contact avec un fil « sous tension » peut également mettre « sous tension » les parties métalliques visibles de l’outil électrique et entraîner un choc électrique sur l’opé- rateur. max. [mm] [mm] D b d [tr/min] [m/s]
