Type de produit	Motoréducteur tubulaire pour volets et stores roulants
Marque	Vimar (gamme Elvox)
Modèle	EV45ER50
Alimentation	230 V ~ 50 Hz
Couple nominal	50 Nm
Vitesse de rotation	14 tr/min (typique)
Diamètre du tube	45 mm
Longueur du moteur	620 mm (environ)
Poids	2,8 kg
Fréquence radio	433 MHz
Nombre de canaux radio	Jusqu'à 20 télécommandes
Fins de course	Programmables électroniquement (avec couronne interchangeable)
Fonction lamelles	Oui, réglable par impulsion courte
Protection thermique	Intégrée (arrêt automatique en surchauffe)
Indice de protection	IP44
Température de fonctionnement	-10 °C à +40 °C
Normes de sécurité	Directive 2006/42/CE, EN 60335-2-97
Entretien et nettoyage	Nettoyer l'extérieur avec un chiffon doux sec. Ne pas utiliser de produits abrasifs.
Pièces détachées et réparabilité	Pièces disponibles auprès de Vimar. Réparation par professionnel qualifié.
Informations générales	Utilisation en intérieur ou extérieur protégé. Installation par électricien agréé.

FOIRE AUX QUESTIONS - ELVOX EV45ER50 Vimar

Comment installer le moteur tubulaire ELVOX EV45ER50 ?

L'installation doit être réalisée par un professionnel qualifié. Montez la couronne de fin de course adaptée au rouleau (achetée séparément), puis fixez le moteur dans le tube du volet roulant. Raccordez l'alimentation 230 V en respectant le schéma de la notice.

Comment programmer les fins de course ?

Après installation, mettez le moteur sous tension et utilisez une télécommande appairée. Effectuez une course complète de montée et descente pour que les butées se mémorisent automatiquement. Pour un réglage fin, consultez le manuel.

Comment appairer une nouvelle télécommande ?

Appuyez sur le bouton du moteur (situé sur la tête) pendant 3 secondes jusqu'à ce que le moteur émette un bip. Puis, dans les 10 secondes, appuyez sur la touche de la télécommande à mémoriser. La procédure est confirmée par un mouvement du moteur.

Comment effacer toutes les télécommandes mémorisées ?

Maintenez enfoncé le bouton du moteur pendant 10 secondes. Le moteur effectue un mouvement de va-et-vient pour confirmer l'effacement de toutes les radiocommandes.

Que faire si le moteur ne répond plus ?

Vérifiez d'abord l'alimentation électrique (disjoncteur, câblage). Si le moteur est bloqué, attendez qu'il refroidisse (protection thermique). En cas de dysfonctionnement persistant, contactez un service après-vente agréé.

Peut-on inverser le sens de rotation du moteur ?

Oui, en appuyant sur le bouton du moteur pendant 5 secondes. Le sens de rotation s'inverse. Cette opération est utile si le volet monte au lieu de descendre.

Comment utiliser la fonction lamelles ?

Activez l'option lamelles dans les réglages. Ensuite, une courte pression sur la télécommande génère un bref mouvement pour incliner les lamelles. Une pression de 3 secondes provoque 3 impulsions puis la manœuvre complète.

Quelles sont les précautions de sécurité à respecter ?

Débranchez l'alimentation avant toute intervention. Utilisez un disjoncteur différentiel adapté. Ne plongez pas le moteur dans l'eau. Respectez les normes CE et les directives de la déclaration d'intégration.

Où trouver des pièces détachées pour ce moteur ?

Les pièces sont disponibles auprès du fabricant Vimar ou de ses distributeurs agréés. Contactez le service client avec la référence EV45ER50 pour commander couronnes, câbles ou télécommandes.

Ce moteur est-il compatible avec tous les volets roulants ?

Il convient aux tubes de diamètre 45 mm et supports adaptés. Vérifiez le couple (50 Nm) par rapport au poids de votre volet. Pour des volets lourds ou de grandes dimensions, consultez le tableau de compatibilité.

MODE D'EMPLOI ELVOX EV45ER50 Vimar

Manuale per il collegamento e l'uso - Installation and operation manual - Manuel pour le raccordement et l'emploi Manual para el conexionado y el uso - Installations-und Benutzerhandbuch - Exyepioo ouvodc kai xipn

EV45ER/10, EV45ER/20, EV45ER/30, EV45ER/40, EV45ER/50

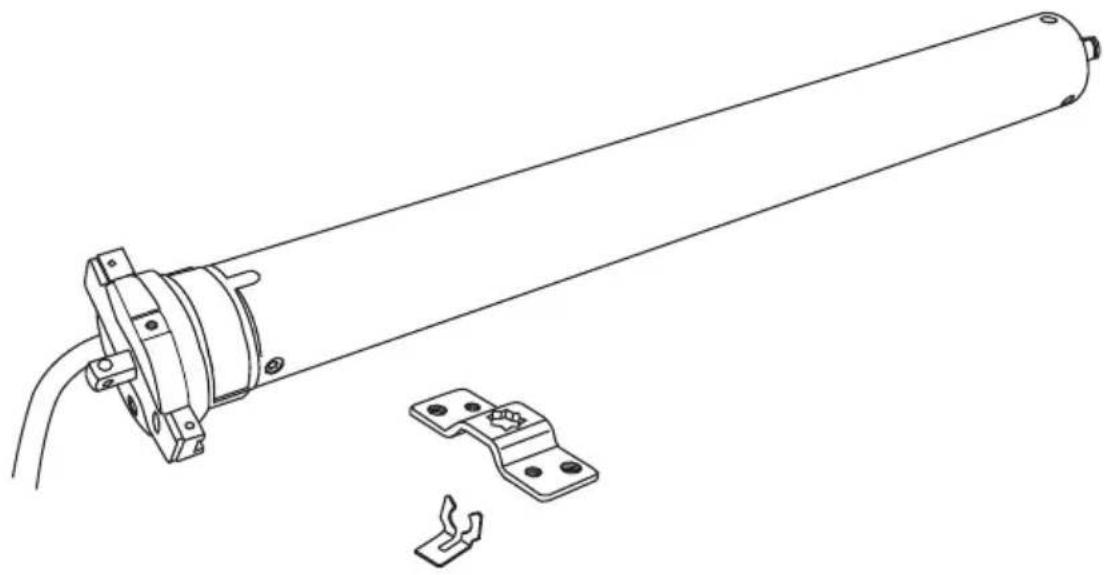

Motoréducteurs tubulaires pour volets et stores roulants

Montage de la couronne de fin de course dans le moteur

A acheter séparément en fonction du rouleau présent

Cette opération est nécessaire quand il n'y a pas de radiocommande en mémoire. Si cette opération est effectuée alors que des radiocommandes sont déjà installées en mémoire, ajouter la nouvelle commande sans effacer les précédentes

En appuyant sur la touche moteur pendant 5 secondes, on inverse le sens du mouvement.

En activant la fonction lamelles, une courte pression sur la touche de la radiocommande va générer un bref mouvement du moteur. En appuyant pendant 3 secondes, le moteur effectue 3 impulsions puis continue la manoeuvre jusqu'à la fin de course.

Nouvelle radiocommande

Effacement de toutes les radiocommandes

Élimination du troisième fin de course

Élimination des fins de course (y compris troisième fin de course si installé)

1.1.1, 1.1.2, 1.1.3, 1.1.5, 1.1.6, 1.2.1, 1.2.2, 1.2.6, 1.3.1, 1.3.2, 1.3.3, 1.3.4

1.3.7, 1.3.8, 1.3.9, 1.4.1, 1.4.2, 1.5.1, 1.5.2, 1.5.4, 1.5.5, 1.5.6, 1.5.7, 1.5.8

1.5.9, 1.6.1, 1.6.2, 1.7.1, 1.7.2, 1.7.3, 1.7.4

1.1.1, 1.1.2, 1.1.3, 1.1.5, 1.1.6, 1.2.1, 1.2.2, 1.2.6, 1.3.1, 1.3.2, 1.3.3, 1.3.4

1.3.7, 1.3.8, 1.3.9, 1.4.1, 1.4.2, 1.5.1, 1.5.2, 1.5.4, 1.5.5, 1.5.6, 1.5.7, 1.5.8

1.5.9, 1.6.1, 1.6.2, 1.7.1, 1.7.2, 1.7.3, 1.7.4.

Déclaration d'intégration de quasi-machines annexe IIB directive 2006/42/ce

No.: ZDT00702.00

Je soussigné, représentant le fabricant

Vimar SpA

Viale Vicenza, 14 - 36063 Marostica (VI) - Italy

déclare ci-dessous que les produits :

Moteur tubulaire radio 230V~

Marque Réf. type Réf. cat.
Elvox EV45ER/10 EV45ER/10
Elvox EV45ER/20 EV45ER/20
Elvox EV45ER/30 EV45ER/30
Elvox	EV45ER/40 EV45ER/40
Elvox EV45ER/50 EV45ER/50

Description FR*

Moteur tubul. radio 230Vac ridesaux 10 Nm

Moteur tubul. radio 230Vac ridesaux 20 Nm

Moteur tubul. radio 230Vac ridesaux 30 Nm

Moteur tubul. radio 230Vac ridesaux 40 Nm

Moteur tubul. radio 230Vac ridesaux 50 Nm

• Voir www.vimar.com pour la description complète des produits.

lorsqu'ils sont installés avec les accessoires et/ou les habillages des équipements appropriés, sont conformes aux dispositions de la directive française suivante (et modifications)

Déclaré en outre que le composant ne doit pas être mis en service avant que la machine finale à laquelle il sera intégrée n'ait été déclarée conforme, si nécessaire, à la Directive 2006/42/CE.

Déclaré que la documentation technique correspondante a été rédigée par Vimar SpA conformément à l'annexe VIIB de la Directive 2006/42/CE dont elle respecte les dispositions essentielles suivantes :

1.1.1, 1.1.2, 1.1.3, 1.1.5, 1.1.6, 1.2.1, 1.2.2, 1.2.6, 1.3.1, 1.3.2, 1.3.3, 1.3.4, 1.3.7, 1.3.8, 1.3.9, 1.4.1, 1.4.2, 1.5.1, 1.5.2, 1.5.4, 1.5.5, 1.5.6, 1.5.7, 1.5.8, 1.5.9, 1.6.1, 1.6.2, 1.7.1, 1.7.2, 1.7.3, 1.7.4.

m'engage à présenter en réponse à toute demande motivée des autorités nationales le dossier justificatif de l'appareil.

Marostica, 30/06/2016

Le directeur général

Remarque: Le contenu de cette déclaration correspond à ce qui a été affirmé dans la première révision de la déclaration officielle disponible avant que ce manuel ne soit imprimé. Ce texte a été adapté aux nécessités éditoriales. Une copie de la déclaration originale peut être demandée à Vimar SpA.

1.1.1, 1.1.2, 1.1.3, 1.1.5, 1.1.6, 1.2.1, 1.2.2, 1.2.6, 1.3.1, 1.3.2, 1.3.3, 1.3.4, 1.3.7, 1.3.8, 1.3.9, 1.4.1, 1.4.2, 1.5.1, 1.5.2, 1.5.4, 1.5.5, 1.5.6, 1.5.7, 1.5.8, 1.5.9, 1.6.1, 1.6.2, 1.7.1, 1.7.2, 1.7.3, 1.7.4.

Odyia ia Tis unxavec 2006/42/CE

EN 60335-2-97 (2006) + A11 (2008) + A2 (2010)

Omyia tis naxavc BT 2014/35/UE

Oonyia yia tic mnyavcS R&TTE 1999/5/CE, EN 301 489-3 (2013), EN 300 220-2 (2012), EN 55014-1 (2006) +

O6nyia yia tic unxavc EMC 2014/30/UE A1 (2009) +A2 (2011), EN 55014-2 (1997) + A1 (2001) + A2 (2008) + EN 61000-3-2 (2006) + A1 (2009) + A2 (2009), EN 61000-3-3 (2008)

ENc, nAuvSe OTPOAV TpeTeIe v tIEaI aE aeIOupyia mOva eav n TEaIKn uXavn, oTN ov outra 0e evouwatae, uupopwovetai, eav elal attapmtto, eTc biataeic tsN odylaq 2006/42/EK

Annexe Oxétique Textuelle Tkeunipwn Exe ouvTaXeI aTIO tvV Vimar SpA uupwau me to tapaptnja VBn obnyia 2006/42/EK kai on Eouv Tnpnei oI npakataw ouoWdiac aattnnoeic

1.1.1, 1.1.2, 1.1.3, 1.1.5, 1.1.6, 1.2.1, 1.2.2, 1.2.6, 1.3.1, 1.3.2, 1.3.3, 1.3.4, 1.3.7, 1.3.8, 1.3.9, 1.4.1, 1.4.2, 1.5.1, 1.5.2, 1.5.4, 1.5.5, 1.5.6, 1.5.7, 1.5.8, 1.5.9, 1.6.1, 1.6.2, 1.7.1, 1.7.2, 1.7.3, 1.7.4

Aeoueta va tpookoi, katovn Etnapkwc anoloynevns aitnans TwKpataxw apxw, ola ta ataiaoupeva bikaiaoyntiké yypapaTn aopovuTo tpioiv.

Marostica, 30/06/2016

O Développement Suivant
