ELVOX K40957 - Moniteur Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur portier-vidéo 7 pouces écran tactile capacitif Wi-Fi
Marque	Vimar
Modèle	ELVOX K40957
Dimensions (sans support mural)	188,8 (L) x 113,6 (A) x 14,9 (P) mm
Dimensions (avec support mural)	188,8 (L) x 113,6 (A) x 18,4 (P) mm
Alimentation	Entrée : 100-240 V CA / 0,6 A / 50-60 Hz ; Sortie : 24 V CC / 1 A (alimentation incluse)
Consommation maximale	0,8 A
Écran	LCD TFT 7 pouces, résolution 1024 x 600 (RGB)
Connectivité Wi-Fi	IEEE 802.11 b/g/n, 2,4 GHz, puissance RF < 100 mW
Mémoire interne	100 images, 10 vidéos
Mémoire externe (micro SD)	Jusqu'à 128 Go (SDHC), classe 4-10 ; 1000 images, 1000 vidéos
Fonctions principales	Appel vidéo depuis poste extérieur, interphone entre postes intérieurs, activation gâche/portail, enregistrement automatique/manuel, liste d'appels, fonction "Ne pas déranger", rotation automatique des images, 6 mélodies, réglages luminosité/couleur/contraste/volume
Application mobile	VIEW Door pour Android 5.0+ et iOS 9.0+ ; appel à distance, notifications, visualisation et enregistrement
Langues d'interface	Italien, anglais, français, allemand, espagnol, portugais, grec, hollandais
Température de fonctionnement	-5 °C à +35 °C (intérieur)
Indicateurs LED	Blanc fixe (Ne pas déranger), clignotant blanc (nouvelles vidéos/photos), rouge fixe (alimentation), clignotant rouge (pas de Wi-Fi/cloud)
Entretien et nettoyage	Utiliser un chiffon doux et sec. Ne pas utiliser de produits abrasifs ni de solvants. Débrancher avant nettoyage.
Sécurité	Installation par personnel qualifié. Respecter les distances minimales pour la ventilation. Ne pas exposer à l'eau ou à l'humidité. Utiliser un interrupteur bipolaire en amont.
Pièces détachées et réparabilité	Contacter le service après-vente Vimar ou un installateur agréé. Ne pas ouvrir le boîtier.
Conformité	Directive RED, normes EN 301 489-17, EN 300 328, EN 62311, EN 60065, EN 62368-1, EN 60950-1, EN 61000-6-1, EN 61000-6-3. Classe II.
Garantie	Consulter les conditions de garantie sur le site Vimar.

FOIRE AUX QUESTIONS - ELVOX K40957 Vimar

Comment configurer le Wi-Fi sur le moniteur ELVOX K40957 ?

Assurez-vous que le module Wi-Fi est actif. Pour la première configuration, le moniteur doit être en mode AP (point d'accès). Ouvrez l'application VIEW Door, appuyez sur '+', puis sélectionnez 'New Device'. Scannez le code QR situé à l'arrière du moniteur. Connectez-vous ensuite au réseau Wi-Fi 2,4 GHz en saisissant le mot de passe.

Peut-on utiliser le moniteur sans carte micro SD ?

Oui, le moniteur dispose d'une mémoire interne pouvant stocker jusqu'à 100 images et 10 vidéos. Cependant, pour augmenter la capacité (jusqu'à 1000 images et 1000 vidéos), il est recommandé d'insérer une carte micro SD (format SDHC, classe 4-10, jusqu'à 128 Go).

Que faire si le moniteur affiche un clignotement rouge ?

Un clignotement rouge signifie une perte de connexion Wi-Fi ou de connexion au cloud. Vérifiez que votre routeur Wi-Fi est allumé et que le moniteur est à portée. Si le problème persiste, réinitialisez la configuration Wi-Fi via l'icône Wi-Fi dans les réglages du moniteur.

Comment activer la fonction 'Ne pas déranger' ?

Sur la page d'accueil du moniteur, faites glisser vers le bas la flèche pour accéder aux paramètres rapides. Appuyez sur l'icône en forme de cloche barrée pour activer/désactiver la fonction 'Ne pas déranger'. Lorsque cette fonction est active, la LED blanche s'allume fixe.

Comment enregistrer une vidéo ou une photo lors d'un appel ?

Pendant un appel vidéo, appuyez sur l'icône 'Caméra' pour enregistrer une vidéo, ou sur l'icône 'Photo' pour capturer une image. Les fichiers sont sauvegardés dans la mémoire interne ou sur la carte micro SD selon la capacité disponible.

Le moniteur prend-il en charge les appels intercommunicants ?

Oui, la fonction interphone permet de communiquer entre postes intérieurs de la même famille. Depuis la page d'accueil, appuyez sur l'icône 'Intercom', sélectionnez le poste intérieur souhaité, puis appuyez sur 'Communication'.

Comment modifier le mot de passe du moniteur ?

Dans l'application VIEW Door, allez dans la section 'Settings' (Réglages) du dispositif connecté. Sélectionnez 'Modifier le mot de passe du dispositif'. Saisissez un nouveau mot de passe numérique de 4 à 16 chiffres. Confirmez. Ce mot de passe sera nécessaire pour connecter d'autres smartphones.

Quels types de câbles utiliser pour la connexion avec la caméra CCTV ?

Pour connecter une caméra CCTV optionnelle (comme la Vimar 46CAM.136B.8), utilisez un câble SYV75-3 / RG59. La longueur maximale autorisée est de 100 m. Branchez aux cosses CCTV et GND du poste extérieur.

Comment réinitialiser le moniteur aux paramètres d'usine ?

Pour réinitialiser la configuration Wi-Fi uniquement, utilisez la fonction 'Reset Wi-Fi' dans les réglages Wi-Fi du moniteur. Pour une réinitialisation complète, maintenez enfoncé le bouton de réinitialisation (si présent) ou contactez le support Vimar.

Que faire si l'application VIEW Door ne trouve pas mon moniteur ?

Assurez-vous que le moniteur est en mode AP (icône AP affichée). Vérifiez que votre smartphone est connecté au même réseau Wi-Fi 2,4 GHz. Si nécessaire, actualisez la liste en faisant glisser votre doigt vers le bas dans l'application. Si le problème persiste, réinitialisez la configuration Wi-Fi du moniteur via l'icône Wi-Fi.

MODE D'EMPLOI ELVOX K40957 Vimar

Moniteur 7in TS Wi-Fi multifiche - Moniteur 7in TS Wi-Fi alim. DIN

Télécharger le manuel d'instructions sur le site fidate.vimar.com

Caractéristiques et fonctions portier-vídeo

• Moniteur 7 pouces écran tactile capacitif. - Connectivité Wi-Fi IEEE 802.11 b/g/n 2,4 GHz - Possibilité de recevoir des mises à jour firmware via OTA (Over The Air) - Appel à distance à partir d'un ou de plusieurs smartphones - Validation/désactivation des actuateurs (gâche et portail) - Mémoire flash interne et support micro SD card. - Enregistrement vidéo/images automatique et manuel - Appel intercommunicant entre postes intérieurs (de la même famille). • Luminosité, couleur et contraste réglables • Volume sonnerie et volume de conversation réglables • 6 mélodies sélectionnables - Fonction « Ne pas déranger » - Multilangues (italien, anglais, français, allemand, espagnol, portugais, grec, hollandais)

Spécifications techniques :

• Entrée CC : 24V (via alimentation comprise dans l'emballage)
• Écran LCD TFT 7 pouces
• Résolution LCD 1024 x 600 (RGB)
• Lecteur pour carte Micro SD : Format SDHC, Taille de la mémoire 8 - 128 Go, Classe de vitesse : Classe 4 - Classe 10
• Capacité de la mémoire : 100 images, 10 vidéos (mémoire interne portier-vidéo). Avec Micro SD card : 1000 images, 1000 vidéos.
• Dimensions (mm) 188,8 (L) x 113,6 (A) x 14,9 (P) (sans support mural) 188,8 (L) x 113,6 (A) x 18,4 (P) (avec support mural)
• Gamme de fréquence : 2412-2472 MHz
• Puissance RF transmise : < 100 mW (20 dBm)

Application

• Disponible pour système Android (version Android 5.0 et suivantes) et pour système iOS (version iOS 9.0 et suivantes)
• Réception d'appels depuis un poste extérieur
• Fonction liste des appels reçus
• Fonction de sauvegarde d'images et/ou de vidéos à partir des appels ou par consultation.
• Fonction gestion dispositif multifonctions
• Activation de la gâche ou du relais à distance
• Réglage du temps de communication de 60 s à 420 s.
• Fonction rotation automatique des images.
• Possibilité de définir des framerate (haute qualité : 20F/s; qualité moyenne : 20F/s; basse qualité : 0,5f/s).

2 Leds de signalisation :

• lumière blanche = fonction « Ne pas déranger » validée
• clignotement blanc = Nouvelles vidéos/photos mémorisées
• lumière rouge = Power ON
• clignotement rouge = pas de connexion Wi-Fi ou pas de connexion au cloud (cette signalisation a la priorité sur les autres).

3 Lecteur pour carte Micro SD

4 Microphone

5 Haut-parleur

6 Connexions :

• pour alimentation
• pour bus (plateforme de rue/portiers-vidéo supplémentaires)

- Il est conseillé d'installer le portier-vidéo à proximité du routeur de sorte à disposer d'un signal Wi-Fi d'une intensité suffisante. L'intensité du signal Wi-Fi reçu est signalée à travers l'icône Wi-

• Il est conseillé de ne pas installer le moniteur à proximité de gros objets métalliques ou à proximité de dispositifs pouvant générer un champ électromagnétique.
• Il est conseillé de procéder à une première configuration du dispositif avant de le connecter au bus du système (se rappeler de configurer le moniteur 40945. M comme maître).
• Au premier allumage du portier-vidéo, le dispositif affichera une page permettant de choisir la langue d'interface.
• Pour que le système fonctionne correctement, chaque dispositif doit avoir sa propre adresse univoque (ID). En présence de portiers-vidéo, la configuration de l'ID correspond à la configuration du jumper 10.

En présence de portiers-vidéo, la configuration de l'ID correspond à :

- l'indication du dispositif comme Maître pour le portier-vidéo principal;

- l'indication du dispositif comme Extension 1/Extension 2 pour les portiers-vidéo supplémentaires.

Les portiers-vidéo faisant partie des Kits un ou deux usagers sont préconfigurés comme Maître alors que les portiers-vidéo proposés en option sont préconfigurés comme Extension 1. - Après avoir accompli ces étapes, procéder à l'installation et à la connexion des dispositifs sur le bus de la famille. - Après avoir installé le portier-vidéo, configurer à

travers l'icône [GÉNÉRALE] Les dispositifs CAM1, CAM2, CCTV1 et CCTV2 qui peuvent

être consultés à travers l'icône [SWITCH] et configurer les actuateurs que l'on souhaite utiliser (LOCK1, LOCK2, GATE1 et GATE2).

Alimentation multifiches (selon les versions)

Tension d'alimentation CA : 100 V - 240 V, 0,6 A, 50 Hz / 60 Hz Sortie CC : 24V, 1A Dimensions (mm) : 43,5 (L) x 80,4 (A) x 38,5 (P) Adaptateurs pour fiches AU / EU / UK / US

Caractéristiques techniques

• Alimentation : 100 - 240 Vca 50/60 Hz
• Consommation maximale 0,8 A
• Puissance dissipée 3,5 W
• Tension de sortie (+/-) 24 Vcc nominale (SELV - EN60950-1).
• Courant maxi distribué : 1 A
• Température de fonctionnement -5 °C +35 °C (d'intérieur)
• 3 modules 17,5 mm, dimensions 53x91x54 mm
• □ Symbole pour la CLASSE II

Installation d'une caméra CCTV (en option)

Possibilité de brancher la caméra Vimar 46CAM.136B.8 aux cosses CCTV et GND du poste extérieur. Longueur maximale : 100 m avec câble SYV75-3 / RG59

Schéma de connexion pour l'installation d'un usager

1. Le câble entre deux portiers-vidéo doit mesurer au moins 5 m.
2. Alimentation multifiches : deux fichettes sont présentes ; brancher la rouge sur la borne 24 V et la noire sur la borne GND du portier-vidéo.
3. Sur les systèmes comprenant deux postes extérieurs, si un poste extérieur est déjà en communication avec le portier-vidéo, en cas d'appel provenant de l'autre poste extérieur, un signal occupé (répétition de bips) mettra en attente jusqu'à ce que le système soit libre.

Schéma de connexion installation pour deux usagers avec deux plaques et jusqu'à trois moniteurs par usager

Première configuration moniteur-smartphone

Consignes d'installation :

• Il est conseillé d'installer le moniteur à proximité du routeur de sorte à disposer d'un signal Wi-Fi d'une intensité suffisante
• Il est conseillé de ne pas installer le moniteur à proximité de gros objets métalliques ou à proximité de dispositifs pouvant générer un champ électromagnétique

Il est possible d'activer les dispositifs après avoir connecté le système.

L'allumage du moniteur EVO Wi-Fi peut demander environ 40 secondes.

L'étiquette présente à l'arrière du moniteur indique les données suivantes :

Code QR du dispositif

Default Password : mot de passe par défaut (mot de passe à conserver secrètement)

AP name : nom du dispositif en mode AP

UID : Identifiant unique du moniteur

MAC : Adresse MAC Wi-Fi

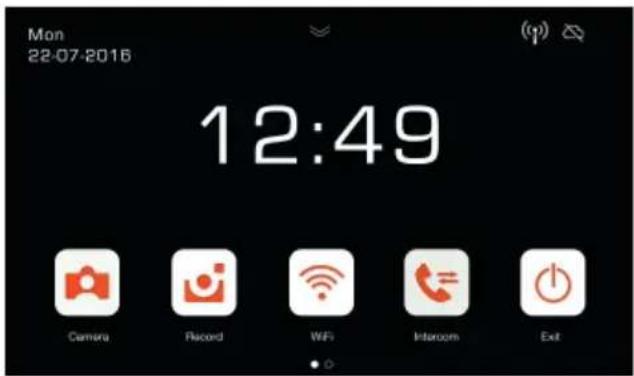

Après avoir sélectionné la langue d'utilisation, le moniteur affiche la page suivante :

Les icônes relatives au signal Wi-Fi et à la connexion au cloud indiquent l'absence de communication.

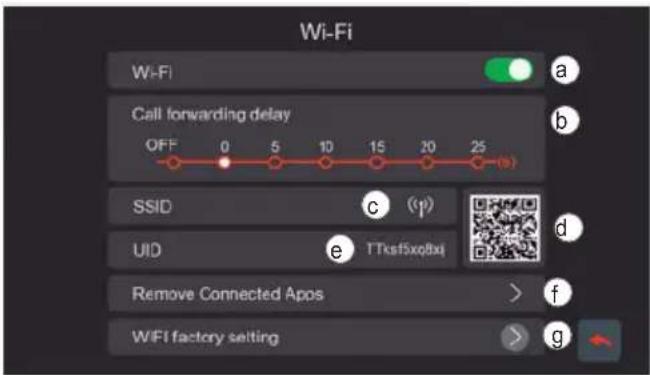

Sélectionner l'icône Wi-Fi pour entrer sur la page de configuration des fonctions Wi-Fi et de commande à distance.

a - Activation/désactivation du module Wi-Fi b - Réglage du transfert d'appel depuis un poste extérieur à l'appli : - OFF : transfert désactivé - 0s - 25s : temps qui doit s'écouler entre l'appel depuis le poste extérieur et le transfert d'appel sur smartphone. - 0s : l'appel est transféré immédiatement - 5s, 10s,... l'appel provenant du poste extérieur est transféré à l'appli, respectivement au bout de 5s, 10s,

c - Secteur avec l'indication du nom du réseau Wi-Fi (SSID) et de l'intensité du signal Wi-Fi

d - Code QR identifiant le moniteur Wi-Fi de façon univoque

e - UID alphanumérique identifiant le moniteur Wi-Fi de façon univoque

f - Fonction permettant de supprimer toutes les connexions appli/portier-vidéo.

Après avoir utilisé cette fonction, reconfigurer la connexion appli/portier-vidéo en supprimant de l'appli VIEW Door le dispositif préalablement connecté et en le reconnectant immédiatement à travers l'option « Device connected to Network » (Dispositif connecté au réseau), en procédant exclusivement à la première configuration avec le code QR.

g - Fonction permettant de réinitialiser la configuration Wi-Fi.

Cette fonction permet de réinitialiser la connexion routeur/portier-vidéo et toute connexion appli/portier-vidéo. Après la réinitialisation de la Wi-Fi, le portier-vidéo retournera aux conditions de la première configuration, à savoir en modalité Access Point.

Configuration des fonctions de commande à distance :

Pour configurer la connexion du moniteur au réseau Wi-Fi, il faut disposer de l'appli « VIEW Door » (VIEW porte) disponible sur le store.

Suivre les étapes ci-après :

1) S'assurer que le module Wi-Fi (a) est actif 2) Pour la première configuration, s'assurer que le portier-vidéo est en modalité AP, à savoir que l'icône AP 📄 s'affiche (c). Si le moniteur n'est pas en modalité AP, relancer la configuration du module Wi-Fi (g). 3) Valider l'Appli. Une page s'affiche pour la configuration moniteur-appli :

Taper sur « + » pour associer le moniteur à l'appli.

4) Sélectionner « New Device » (nouveau dispositif) si le moniteur n'est pas encore connecté à un réseau Wi-Fi. Si le moniteur est déjà connecté à un réseau Wi-Fi, sélectionner « Device connected to network » (Dispositif connecté au réseau).

5) Après avoir sélectionné « New Device » (nouveau dispositif), l'application demande de lire le QR code (d) du moniteur qui doit être configuré. Après avoir lu le QR code, l'application signale que le moniteur doit

se trouver en mode AP, comme le montre la figure ci-après :

6) Après quoi, l'appli commence à rechercher tous les réseaux Wi-Fi disponibles. 7) Si l'appli n'identifie pas immédiatement les réseaux Wi-Fi, la page suivante s'affiche :

Dans ce cas, actualiser la page en faisant glisser votre doigt vers le bas du smartphone.

Continuer l'actualisation (par un glissement) jusqu'à ce que s'affiche la liste des réseaux Wi-Fi disponibles, comme ci-dessous :

8) L'appli demande à quel réseau vous souhaitez vous connecter.

Il est conseillé de se connecter au réseau Wi-Fi disposant du meilleur signal.

Après avoir sélectionné le réseau, l'application demande de saisir le mot de passe du réseau Wi-Fi choisi.

Prendre en considération uniquement les réseaux Wi-Fi dont la fréquence correspond à 2,4 GHz.

Saisir les coordonnées d'accès au réseau Wi-Fi et taper sur suivant (next)

9) L'appli procède à la connexion du smartphone avec le moniteur à travers le cloud

10) Une fois la connexion établie, la page d'accueil du moniteur affiche comme actives :

• La connexion Wi-Fi (et l'intensité du signal correspondant)
• La connexion avec le Cloud

11) La page des réglages Wi-Fi montrera, au point c), le nom du réseau Wi-Fi (SSID) et l'intensité du signal Wi-Fi. 12) L'appli propose la page suivante : il sera possible de nommer la connexion dès qu'elle aura été configurée.

Après avoir choisi le nom, taper sur « Save » (Enregistrer).

13) Après avoir enregistré la connexion, le dispositif propose sur l'appli une première image

16) Après avoir enregistré le nouveau mot de passe, la connexion entre l'appli et le moniteur résulte active.

Sound : activation sonnerie

Vibration : activation vibration

Auto-rotate : activation rotation automatique des images

Video channel select : sélection automatique ou manuelle

Prévisualisation temps : réglage de la durée

maximale d'une communication (de 60s à 420s).

Informations : informations sur l'appli

14) Tapez sur l'image pour activer la connexion et entrer en modalité « aperçu ». Lorsque la connexion est établie, l'appli demande de modifier le mot de passe en passant du mot de passe par défaut à un mot de passe personnalisé. Pour des raisons de sécurité, le mot de passe doit compter une série de numéros comprenant de 4 à 16 chiffres. Pour continuer, tapez sur « Confirm » (valider)

17) La connexion au dispositif dénommé « Home » résulte active à la section « Devices » (dispositifs), tel qu'on peut le voir ci-dessous :

19) La section « Settings » (Réglages) relative au moniteur connecté présente les fonctions suivantes relatives à chaque dispositif connecté :

15) Saisir le nouveau mot de passe et confirmer. Se souvenir du nouveau mot de passe. Pour relier le moniteur à un autre smartphone, il faudra utiliser le même mot de passe.

18) En entrant dans la section « Settings » (Réglages) de l'Appli, il sera possible de définir les fonctions suivantes pour tous les dispositifs connectés.

K40947 - K40957

dispositif : nom du dispositif

Modifier le mot de passe du dispositif : menu permettant

de modifier le mot de passe

Préview Mode : sélection de la modalité

vidéo (modalité haute qualité : 20 f/s;

modalité qualité moyenne : 10 f/s;

modalité basse qualité : 0,5 f/s)

Ring Alerts : activation des notifications d'appel depuis poste extérieur

Firmware version : contrôle du firmware installé sur le moniteur et disponibilité de mises à jour éventuelles

Synchronize time zone : fonction de synchronisation du fuseau horaire sur lequel se base l'horloge du portier-vidéo.

La fonction signale au portier-vidéo d'utiliser le même fuseau horaire que celui du smartphone.

Après avoir configuré le fuseau horaire, la date et l'heure du portier-vidéo seront mises à jour :

- chaque fois que l'on rallume le portier-vidéo

- à chaque actualisation via cloud

(fréquence hebdomadaire).

Suppression du dispositif configuré de l'appli

Le système iOS doit disposer des autorisations pour :

2) Sélectionner « Device connected to network » (dispositif connecté au réseau). La page suivante s'affiche :

Validation des autorisations :

Pour fonctionner correctement, les autorisations nécessaires doivent être validées.

Le système Android doit disposer des autorisations pour :

• Caméra (Camera)
• Géolocalisation (Location)
• Mémoire (Storage)
• Micro (Microphone)
• Téléphone (Phone)

et la validation des notifications :

3) Si le moniteur est déjà connecté, indiquer quel moniteur devra être connecté au smartphone.

Il est possible d'identifier le moniteur à travers les trois options indiquées sur la figure ci-dessus :

• Online device (dispositif en ligne) : le moniteur est déjà connecté au réseau Wi-Fi. En connectant le smartphone sur le même réseau Wi-Fi, il sera possible de sélectionner le moniteur à connecter à partir d'une liste de dispositifs.
• Lecture du code QR : pour identifier le moniteur auquel se connecter de manière univoque, il suffit de lire son code QR
• Configuration manuelle : saisie manuelle de l'UID du moniteur. La connexion sera confirmée uniquement après avoir saisi le mot de passe défini avant la configuration portier-vidéo/appli en suivant les explications du paragraphe précédent « Première configuration portier-vidéo/smartphone ».

Connexion portier-vídeo/smartphone pour un portier-vídeo déjà connecté au réseau wi-fi

Si le moniteur est déjà connecté à un smartphone, procéder de la façon suivante pour le connecter à un autre smartphone :

1) Tapez sur le signe « + » de l'appli :

et la validation des notifications :

APPLI « VIEW door

L'appli comprend quatre sections principales :

Devices : indique les dispositifs associés à l'appli

Activité : signale les notifications reçues

Album : rassemble les vidéos et les photos relatives aux communications.

Settings : configuration des principales fonctions de l'appli.

Dans le détail :

Chaque dispositif associé à l'appli porte un nom et se reconnaît à une image relative à la dernière communication.

Il est possible d'interrompre la communication Poste extérieur - Appli en intervenant sur l'écran du moniteur.

En activant l'écran du moniteur (s'il est en état de veille) et en faisant glisser le doigt de gauche à droite sur la page indiquée ci-après, il est possible d'interrompre immédiatement la communication :

Taper sur l'image pour valider la modalité consultation vidéo. L'appli affiche les images relatives au dispositif activé.

Normalement, lorsqu'elle est en modalité aperçu, l'appli se présente comme sur l'image ci-après :

sur cette icône pour accéder à la configuration du itif associé.

Le point rouge qui s'affiche signale la disponibilité d'une version firmware plus récente pour le moniteur.

- Timeout : Indication du temps de communication encore à disposition

- Touche Play / Stop : activation/désactivation modalité consultation vidéo

Caméra : Enregistrement vidéo

Photographie : Capture d'image

Sélection du dispositif vidéo (Le dispositif devra être activé dans la section « Général »)

Qualité de l'image pour la modalité aperçu :

haute qualité (20fps);

qualité moyenne (10fps);

basse qualité (0,5fps).

La possibilité de réduire la qualité de l'image peut s'avérer utile au cas où la bande disponible pour la communication des données serait limitée.

Rotation image vidéo

Gâche : activation gâche (l'actuateur devra être activé à la section « General »)

Microphone : activation communication audio (lorsque communication audio est activée, la led du poussoir d'appel d'éclairage de l'étiquette porte-nom commencent à clignoter l'une après l'autre sur le poste intérieur).

Liste momentanée de toutes les notifications d'appel

Contient les vidéos et les photos prises durant les communications

Permet de configurer certaines caractéristiques propres au dispositif associé.

En mode veille, il suffit de toucher l'écran pour afficher la page présentant les fonctions principales du dispositif.

Faire glisser vers le bas la flèche présente sur la page d'accueil pour accéder aux paramètres de la fonction silence et d'enregistrement automatique.

Faire glisser le doigt horizontalement pour accéder aux paramètres du dispositif.

Remarque sur les paramètres de la fonction silence et d'enregistrement automatique :

Faire glisser vers le bas la flèche présente sur la page d'accueil pour accéder aux paramètres suivants :

• Activation/Désactivation de la fonction « Silence » (icône)

- Activation/Désactivation de l'enregistrement automatique sur appel depuis la plaque et sélection du mode (icônes

Appuyer sur l'icône [Caméra] sur la page d'accueil pour allumer la caméra ; le portier-vidéo affichera l'image provenant du poste extérieur.

Fonctionnement : appel depuis la plaque de rue

Lorsqu'un visiteur appuie sur le bouton d'appel de la plaque de rue, l'image du visiteur s'affiche à l'écran du portier-vidéo et, en appuyant sur l'icône [Com-

communication], il est possible d'activer/de désactiver la communication avec le poste extérieur.

Appuyer sur l'icône [Intercom] de la page d'accueil pour choisir le poste intérieur à appeler puis appuyer sur

l'icône [Communication] pour procéder à l'appel.

La fonction appel intercommunicant assure exclusivement la communication entre des dispositifs appartenant à la même famille.

Multimédia - archivage d'images et de vidéos

Le portier-vidéo sans SD card peut enregistrer jusqu'à 100 images et 10 vidéos sur la mémoire interne.

En ajoutant une carte Micro SD, il pourra enregistrer jusqu'à 1000 images et 1000 vidéos.

Lorsque la mémoire est entièrement utilisée, les images ou les vidéos les moins récentes sont écrasées.

Affichage d'images et de vidéos

Appuyer sur l'icône [Photo] ou sur

Appuyer sur l'icône [Vidéo] de la page d'accueil pour revoir les images et les vidéos mémorisées. Dans la liste des photos et des vidéos, un point rouge indique que les images/vidéos n'ont pas encore été visualisées.

Remarques :

- La carte Micro SD doit être formatée sur le portier-vidéo avant d'être utilisée

- La carte Micro SD ne fait pas partie du kit.

Télécharger le manuel d'instructions sur le site fidate.vimar.com

Politique de confidentialité

Conformément au Règlement UE 2016/679 sur la protection des données personnelles, Vimar S. p. A. garantit que les traitements effectués à travers les systèmes électroniques réduisent au maximum l'utilisation des données personnelles et des données d'identification en limitant leur emploi aux situations strictement nécessaires pour répondre aux raisons pour lesquelles elles ont été saisies. Vimar S. p. A. garantit l'adoption et le respect des mesures de sécurité visant à éviter la perte des données, leur éventuelle utilisation illicite ou incorrecte et les accès non autorisés. Les données de la personne concernée seront traitées conformément aux principes exposés dans la note d'information consultable sur notre site www.vimar.com.

Chaque personne concernée est tenue à garantir et vérifier la propriété et la protection de ses propres mots de passe et codes d'accès aux ressources sur Internet. Pour toute demande d'assistance au Centre d'Assistance Vimar, la personne devra fournir le mot de passe d'accès au système pour permettre les opérations d'assistance. En fournissant le mot de passe, elle donne l'autorisation au traitement. Chaque personne concernée sera responsable et devra modifier le mot de passe d'accès au propre système après que le Centre d'Assistance aura effectué une intervention.

Si les produits filment des espaces publics dépassant la propriété privée, la signalisation « site sous vidéo-protection » prévue par la norme sur la confidentialité et indiquée sur le site du Contrôleur de la protection des données devra être exposée de manière bien visible.

Règles d'installation

L'installation doit être confiée à des personnel qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.

Garantir des distances minimales autour de l'appareil pour obtenir une ventilation suffisante.

L'appareil ne doit pas être soumis à un suintement ou des éclaboussures d'eau.

ATTENTION: Pour éviter toute blessure, l'appareil doit être assuré au mur selon les instructions d'installation.

En amont de l'alimentateur, installer un interrupteur de type bipolaire facilement accessible avec séparation des contacts d'au moins 3 mm.

Conformité aux normes

Directive RED

Normes EN 301 489-17, EN 300 328, EN 62311, EN 60065, EN 62368-1, EN 60950-1, EN 61000-6-1, EN 61000-6-3.

Règlement REACH (EU) n° 1907/2006 – art. 33. Le produit pourrait contenir des traces de plomb.

Vimar S. p. A. déclare que l'équipement radio est conforme à la directive 2014/53/UE. Le texte complet de la déclaration de conformité UE est disponible sur la fiche du produit à l'adresse Internet suivante: faidate.vimar.com.

DEEE - informations pour les utilisateurs

Le symbole du caisson barré, là où il est reporté sur l'appareil ou l'emballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur devra se charger de le remettre à un centre de collecte sé parée ou bien au revendeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m ². La collecte séparée appropriée pour l'envoi successif de l'appareil en fin de vie au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à éviter les effets négatifs sur l'environnement et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont l'appareil est composé.
