MODE D'EMPLOI ELVOX 6680V03 Vimar

Installations pour portiers vidéo dans un groupe d'immeubles

Télécharger le manuel d'instructions sur le site www.vimar.com

L'Installation permet le brancement de plusieurs immeubles avec un poste externe principal. Chaque immeuble est composé d'une plaque de rue avec ou sans camera et de moniteurs dans les appartements. Le poste externe principal est composé d'une plaque de rue avec camera dans laquelle sont congbés tous les usagers de tous les immeubles. Le commutateur Art. 6594 présent dans chaque immeuble sélectionne la connection audio-video-gache de la plaque de rue (principal ou seconde) qui a effectué l'appel. Dans cette façon chaque immeuble est parfaitement indépendant et les moniteurs de n'importe quel immeuble peuvent communiquer simultanément avec leur plaque de rue.

N. B. L'alimentation Art. 6680/V03 a toutes les caractéristiques et fonctions de l'Alimentation Art. 6680, et dans les installations de groupes d'immeubles elle remplace l'Art. 6680.

LISTE DES ARTICLES POUR L'EXECUTION DE L'INSTALLATION (Ref. Schema VC1930-VE4356-VE4357).

Ref.

Schéma Art. Dénomination Quantité

B 6300, 6301, 6303, 6321, 6341, 6351 Moniteur 1 ÷ n

C 6600, 660A, 6700, 6620, 662A, 6720 Moniteur 1 ÷ n

F série 3300, 8000, 8100, 1200, 1300, PATAVIUM Plaque de rue externe principale 1

F1 série 3300,8000,8100,1200,1300, PATAVIUM Plaque de rue externe seconde 1

G 558-559-559C-570-570C-571-559A-559B Caméra 1+n

G1 0930/000.04 - 930A Poste externe

H 6594 Commutateur 1÷n

6584 Alimentation 1

M Poussoir appel portepaliere 1÷ n

N 5556/004 - 5555 Distributeur vidéo 1÷ n

m - Nombre usagers 1er immeuble

n - Nombre usagers 2ème immeuble

O - Nombre d'usagers 3ème immeuble

x - Nombre d'immeubles

N. B. Il faut considérer un fil de plus pour chaque appareil (celui indiqué entre parenthèses) si l'on effectue l'appel à la porte palière.

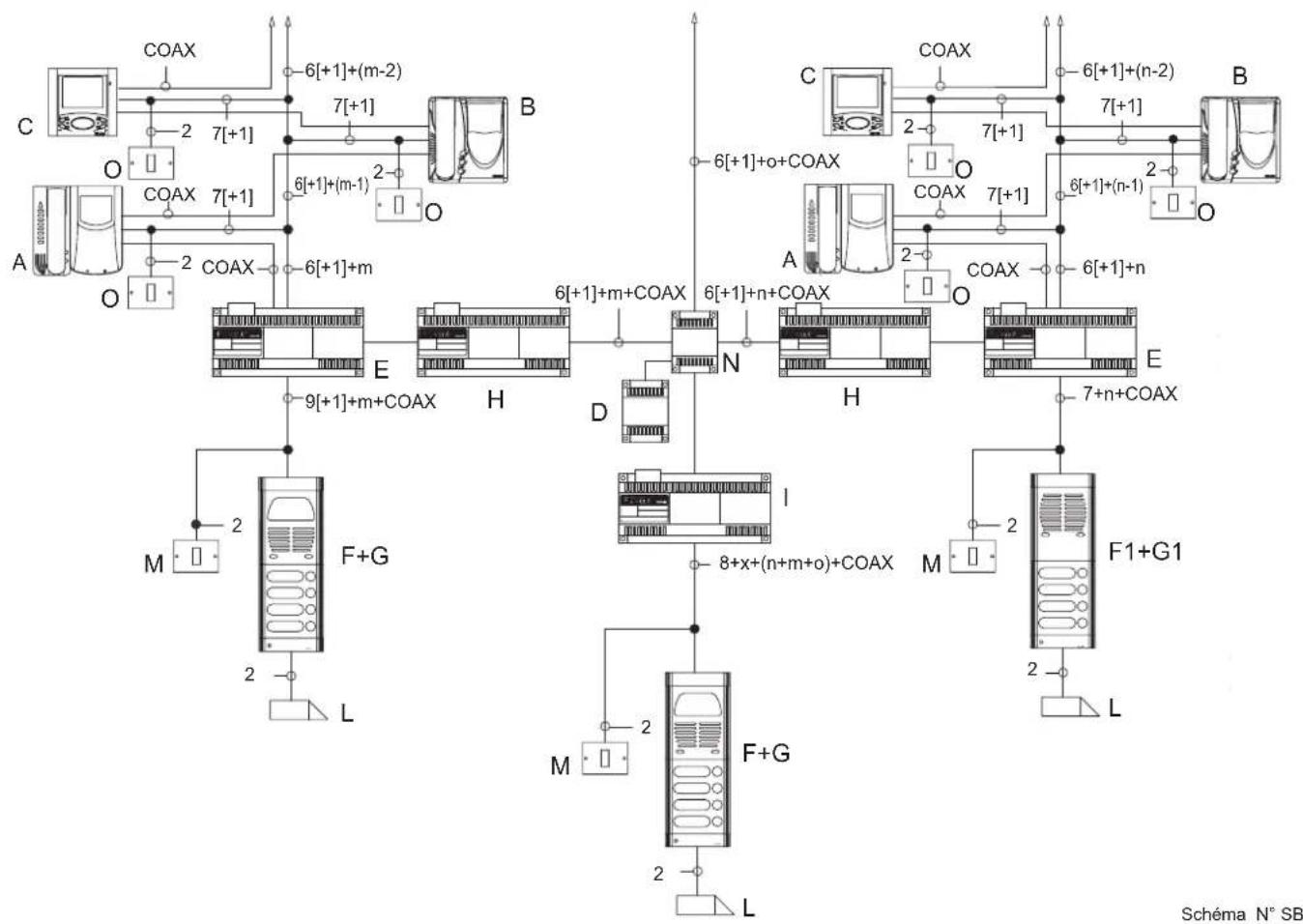

Le schéma complet s'obtient en joignant le schéma base ve1930 de page 3 aux deux schémas ve4356 ou ve4357.

A - Plaque de rue vidéo série 3300, 8000, 8100, 1200, 1300, PATAVIUM

B - Bouton-poussoir supplémentaire gâche

C-Gache électrique 12V~

D - Caméra avec poste externe

L1 - Module LED pour plaque de rue (10 modules LED max.)

C - Trinco électrique 12V ~

D - Télécaméra avec poste externe

L1- Modulo LED pour botoneira (10 modules LED max.)

N. B.: En cas de bourdonnement sur la phonique déplacer le commutateur « A-B », placé sous le couvercle, sur la position « A »

N. B.: En cas de bourdonnement sur la phonique déplacer le commutateur « A-B », placé sous le couvercle, sur la position « A »

N. B.: Court-circuitant les bornes S avec CS dans le commutateur Art. 6594 on obtient l'ouverture simultanée de la gâche principale et des gâches secondaires.

A - Plaque de rue audio série 3300, 8000, 8100, 1200, 1300, PATAVIUM

B - Bouton-poussoir supplémentaire gâche

C-Gache électrique 12V

D - Poste externe Art. 0930/000.04, 930A

E - Poussoir appel portepalière

L1 - Module LED pour plaque de rue

(10 modules LED max.)

N. B.: En cas de bourdonnement sur la phonique déplacer le commutateur « A-B », placé sous le couvercle, sur la position « A »

N. B.: En cas de bourdonnement sur la phonique déplacer le commutateur « A-B », placé sous le couvercle, sur la position « A »

N. B.: Court-circuitant les bornes S avec CS dans le commutateur Art. 6594 on obtient l'ouverture simultanée de la gâche principale et des gâches secondaires.

A - Plaque de rue vidéo série 3300, 8000, 8100, 1200, 1300, PATAVIUM

B - Bouton-poussoir supplémentaire gâche

C-Gache électrique 12V~

D - Caméra avec poste externe

E - Poussoir appel porte palière

L1 - Module LED pour plaque de rue

(10 modules LED max.)

Monitor Moniteur Art. 6020 + Art. 6200 + Art. 6145 Art. 6023 + Art. 6200 + Art. 6145

L'installation doit être effectuée dans le respect des dispositions régulant l'installation du matériel électrique en vigueur dans le pays d'installation des produits.

Garantir des distances minimales adjacent de l'appareil pour obtenir une ventilation suffisante.

L'appareil ne doit pas être soumis à un suintement ou des éclaboussures d'eau.

ATTENTION: Pour éviter toute blessure, l'appareil doit être installé en suivant les instructions d'installation.

En amont de l'alimentateur, installer un interrupteur de type bipolaire facilement accessible avec séparation des contacts d'au moins 3 mm.

Pour protéger l'environnement et la santé des personnes et éviter toute sanction administrative, l'appareil portant ce symbole ne devra pas être éliminé avec les ordures ménagères mais devra être confié au distributeur lors de l'achat d'un nouveau modèle. La récolte de l'appareil portant le symbole de la poubelle barrée devra avoir lieu conformément aux instructions divulguées par les organismes régionaux préposés à l'élimination des déchets.

Les produits sont conformes à la marque CE et aux directives :

- À la directive européenne 2004/108/CE et

suivantes

-À la directive européenne 2006/95/CE (73/23)

CEE) et suivantes.

Les alimentations constituent une source SELV et respectent les qualités requises par l'article 411.1.2.2 de la norme CEI 64-8 (ed. 2003).
