Caractéristique	Détails
Type de produit	Moniteur vidéo
Écran	Écran couleur TFT de 7 pouces
Résolution	800 x 480 pixels
Fonctionnalités audio	Microphone intégré et haut-parleur
Connectivité	Connexion avec les systèmes de vidéophonie Vimar
Alimentation	Alimentation par courant continu 24V
Installation	Installation en saillie ou en encastrement
Dimensions	Dimensions compactes adaptées à un usage domestique
Maintenance	Nettoyage régulier de l'écran avec un chiffon doux
Sécurité	Conforme aux normes de sécurité électrique en vigueur
Garantie	Garantie de 2 ans
Utilisation	Idéal pour la gestion de l'accès et la communication à distance

FOIRE AUX QUESTIONS - ELVOX 6721 Vimar

Comment connecter le moniteur Vimar ELVOX 6721 au réseau Wi-Fi ?

Pour connecter le moniteur au réseau Wi-Fi, allez dans les paramètres de connexion, sélectionnez 'Wi-Fi', puis choisissez votre réseau et entrez le mot de passe.

Que faire si l'écran du moniteur reste noir ?

Vérifiez que le moniteur est bien alimenté et que le câble est correctement branché. Si le problème persiste, essayez de redémarrer le moniteur.

Comment régler le volume du moniteur Vimar ELVOX 6721 ?

Utilisez les boutons de volume situés sur le côté du moniteur pour augmenter ou diminuer le son.

Le moniteur ne répond pas aux commandes tactiles, que faire ?

Assurez-vous que l'écran est propre et exempt de débris. Si le problème continue, redémarrez le moniteur.

Comment mettre à jour le firmware du Vimar ELVOX 6721 ?

Accédez aux paramètres, puis à la section 'Mise à jour du firmware'. Suivez les instructions pour télécharger et installer la dernière version.

Puis-je utiliser le moniteur Vimar ELVOX 6721 sans connexion Internet ?

Oui, le moniteur peut être utilisé sans connexion Internet pour les fonctions de base, mais certaines fonctionnalités nécessitent une connexion.

Comment réinitialiser le moniteur aux paramètres d'usine ?

Allez dans les paramètres, puis dans 'Réinitialisation'. Sélectionnez 'Réinitialiser aux paramètres d'usine' et confirmez votre choix.

Pourquoi le moniteur ne se connecte-t-il pas à mon interphone ?

Vérifiez que l'interphone est correctement installé et alimenté. Assurez-vous également que le moniteur est configuré pour reconnaître l'interphone.

Comment activer la fonction de caméra sur le Vimar ELVOX 6721 ?

Accédez aux paramètres de la caméra dans le menu et activez l'option 'Caméra'.

Quelles sont les dimensions du moniteur Vimar ELVOX 6721 ?

Les dimensions du moniteur sont de 22 cm x 14 cm x 3 cm.

MODE D'EMPLOI ELVOX 6721 Vimar

Les Art. 6621 (6621/F), 662C (662C/F), 6721 (6721/F) sont des moniteurs vivoe voix de la série 6600 avec écran LCD 4^ en couleurs et peuvent être utilisées dans des installations de portiers audio/video à Due Fili Plus. Les versions Art. .../F ont les mêmes caractéristiques et ne présente pas de différences lors de l'installation et de la programmation.

L'écran de tous les moniteurs susdits est inclinable verticallement.

Ils sont fournis de série de 8 boutons-poussoirs, un pour l'ouverture de la gache, un pour l'auto-allumage du portier-video sur l'installation même quand il n'a pas ete Appele, un pour la conversation, un pour le service éclairage escaliers, deux pour le reglage du volume interne du son et du volume de la sonnerie et deux pour le reglage de la luminosite et du type de sonnerie. Les signalisations lumineuses d'appel exclu, d'appel sans reponse, de services non disponibles et de porte/portail ouvert sont assureres par deux LED (rouge et verte) incorporees dans le portier-video. L'installation du portier-video encastre (Art. 6621) necessite l'utilisation des boitiers d'encastrement art. 6149, ou les étriers Art. R660 (pour placoplatre). L'installation du portier-video en saillie (Art. 6721) nécessite l'utilisation de I'etrier (fourni de série) pour la fixation a la paroi.

L'Art. 6721/FD est prédisposé pour l'emploi avec les apparciels acquistiques des personnes malentendantes. Pour l'activer, selectionner la position "T" de l'appareil acquistique.

Caracteristiques techniques du portier-video

• Portier-video en ABS.
• Bornier extractible.
• Moniteur TFT LCD 3.5" à écran plat.
• Circuit électronique sur cartes interchangeables.
• Signal video standard PAL
• Gamme de température de fonctionnement de 0^ à +40°C.
• Sonnerie électronique.
• Entrée pour appel de palier avec sonnerie différente de l'appoint de la plaque de rue.
  Sortie pour sonnerie supplémentaire art. 860A.
  Alimentation fournie par bus
• Entrée pour alimentation supplémentaire (art. 6923) dans le cas d'un système prévoyant l'allumage de plus de deux moniteurs simultanément.

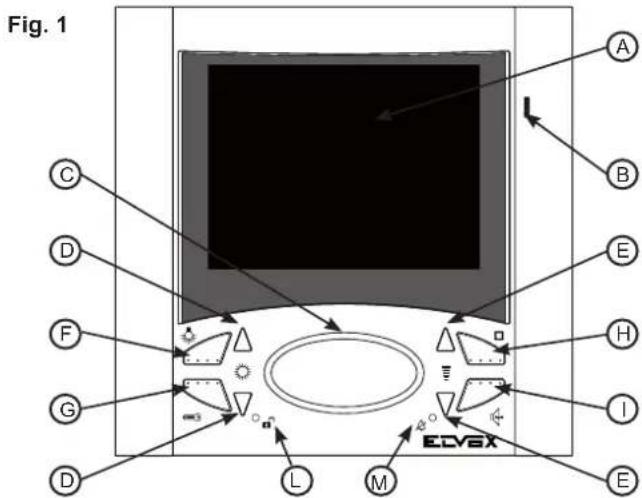

Contrôle et réglages

A) Ecran avec monitreur TFT LCD 3,5", inclinable manuellement.
B) Microphone
C) Haut-parleur.

D) Paire de boutons-poussoirs

1) Lorsque le moniteur est allumé, les boutons-poussoirs permettent de régler la luminosité.
2) Lorsque le moniteur est eteint, les boutons-poussoirs permettent de selectionner la melodie pour appel seulement a partir d'un poste exter. Pour programmer la melodie: appuyer pendant au moins 1 secondes sur l'un des 2 boutons-poussoirs, appuyer a plusieurs reprises sur les boutons-poussoirs pour selectionner la melodie vougue.

E) Paire de boutons-poussoirs.

1) En conversation avec le bouton-poussoir "I" activé, appuyer sur les touches "E" pour augmenter ou diminuer le volume de la phonique interne.
2) Pour régler le volume de la sonnerie: appuyer pendant au moins 1 seconde sur un des 2 boutons-poussoirs "E", appuyer de nouveau à plusieurs reprises sur les boutons-poussoirs pour augmenter, diminuer ou exclore le volume de la sonnerie. Les boutons-poussoirs «E» réglient le volume de la sonnerie même durant l'introduction du son d' appel interne ou externe. L'émission du son terminé, ils réglient le contraste lorsque l'écran est allumé.

F) Bouton pour le service auxiliaire, 1er relais du 1er actionneur art. 692R.
G) Bouton-poussoir pour l'ouverture de la serrure et également la conclusion de l'eventuelle conversation en cours.
H) Bouton : permet l'allumage automatique du moniteur sans avoir ete appelé.

I) Bouton-poussoir parler/écouter bicanal: après l'appeil et/ou l'allumage du moniteur appuyer une fois sur le bouton-poussoir pour activer la phonique. En appuyant une deuxième fois la conversation terminée. La LED rouge reste allumée pour toute la durée de la conversation.
m - 1 0 ;
L) Signal de porte ouverte « — », voyant allumé (LED verte) indique que au moins une porte est ouverte; voyageant éteint indique que toutes les portes son fermées (la fonction est optionnelle en relation au type d'installation).
M) Signal d'appel exclu
M) Signal d'appeil exclu : s'allume (LED rouge) lorsque la sonnerie a ete exclue (voir point "E"). La LED rouge reste allumée également pendant toute la durée de la conversation, à savoir tant que le phonique est actif.

N.B. Le portier-video 6621, 6721 disposent au dos du bouton de RESET pour les phases de programmation, tandis que dans le monieur Art. 662C le bouton-poussoir de RESET est situé dans la base de table et tous disposent des connecteurs A-B-C pour la stabilisation du signal video et un réglage de la couleur.

Bornier de connexion et connecteurs

+12, CH) Raccordement sonnerie supplémentaire
1,2)Ligne BUS.
E+, E-) Alimentation supplémentaire pour monitre avec alimentateur art. 6923.

FP, M) Raccordement pour bouton d'applé de palier.

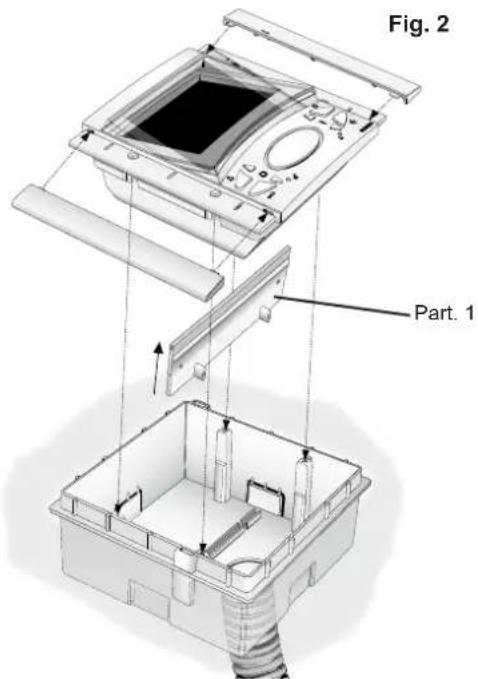

INSTALLATION 6621

• Installer le portier-video loin de toutes sources de lumière et de chaleur.
• Encastrer le boitier art. 6149 au mur à environ 1,40 m du sol.
• Retirer la traverse en plastique du boftier
• Fixer le portier-video au boitier à l'aide des 4 vis fournies (fig 2).
• Installer les platines laterales en faisant attention que la platine prédisposée avec l'ouverture micro soit place à droite (fig. 2).

Montage à encastrement

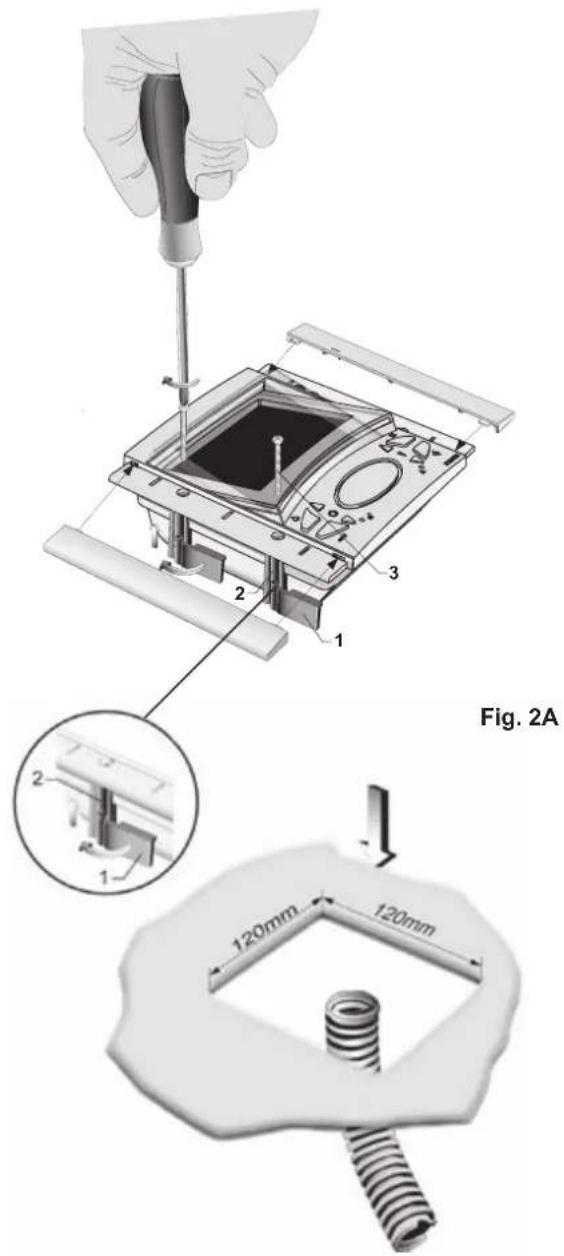

INSTALLATION DE L'ART. 6621 AVEC LES ETRIERS ART. R660

• Installer le portier-video loin de toutes sources de lumière et de chaleur.
• Effectuer un trou dans la paroi en place plâtre d'environ 120mm x 120mm et à environ 1.40m du sol au borde supérieur
• Fixer les étriers au monieur comme indiquedans la figure en tenant les curseurs bien alignés aux cotes du monieur (part. 1, Fig. 2A).
• Raccorder le bornier (voir le schéma de raccordement)
• Insérer le moniteur dans la paroi en place platre.
• Insérer le portier-video dans la paroi en place platre.
• En vissant, les curseurs doivent s'aligner orthogonalement au moniteur.
• Insérer les masques lateraux en faisant attention a ce que celle avec fente pour le microphone soit insérée à droite.

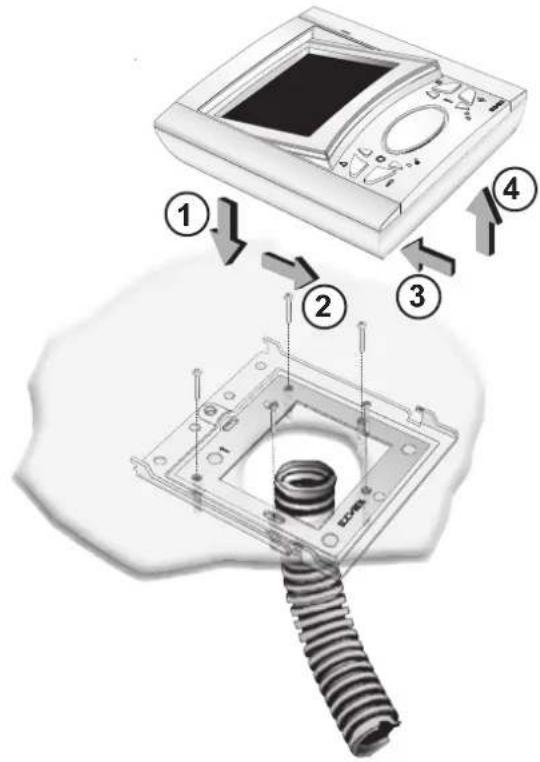

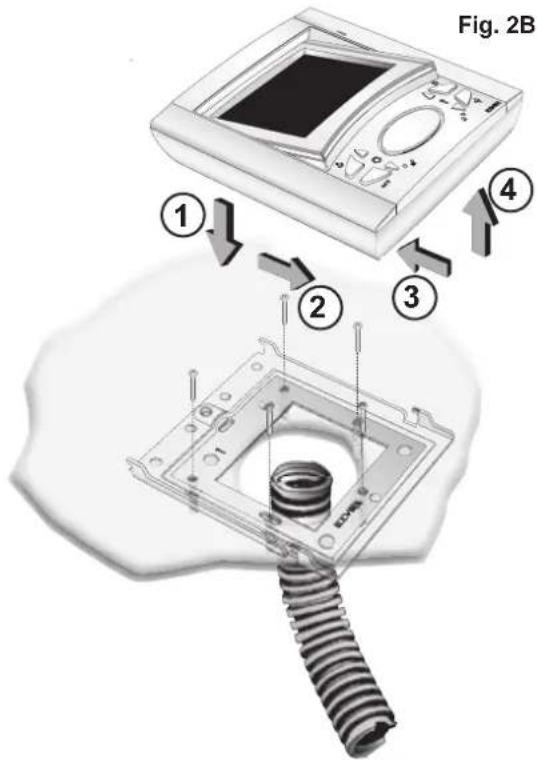

INSTALLATION ART. 6721

• Installer le portier-video loin de toutes sources de lumière et de chaleur.
• Fixer la plaque d'accrochage du moniteur à une hauteur d'environ 1,40m du sol au bord inférieur.
• Effectuer les raccordements du bornier (voir schémas de raccordement)
• Insérer le moniteur en suivant le sens des flèches 1 et 2.
• Pour enlever le moniteur de la plaque d'accrochage agir avec un tournevis sur la languette de sécurité (placee) sur la partie supérieure et derriere le moniteur) et l'extraire suivant le sens des flèches 3 et 4.

Version mural en saillie

INSTALLATION ART. 662C

-Fixer la bossette du moniteur a paroi.
- Raccorder le bornier (voir schémas de raccordement)
- Accrocher le supporte a la bossette.

Montageà encastrement

Fig. 2C

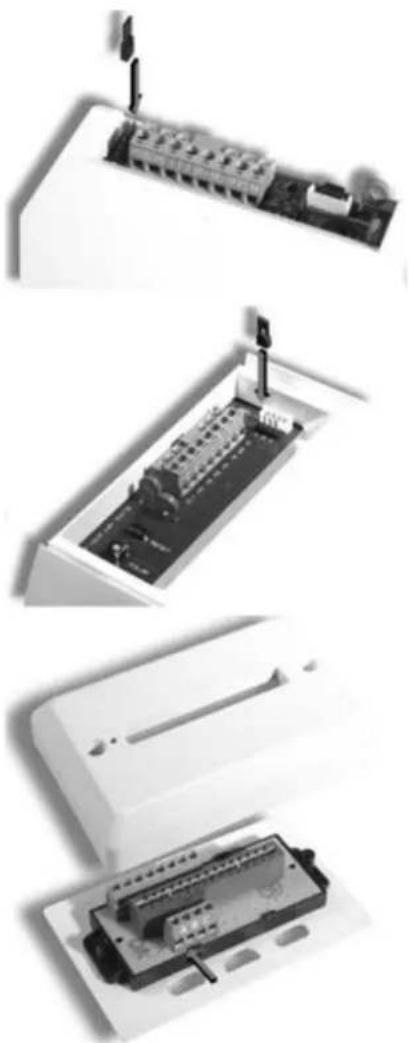

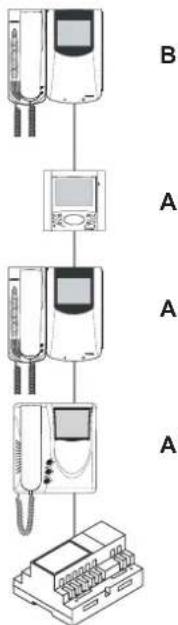

Terminaison Bus pour la stabilisation du signal video

Un « connecteur de terminaison bus » (A-B-C) se trouve à l'intérieur de l'interphone pour la stabilisation du signal video.

En fonction de la configuration de la connexion (interphones/moniteurs reliés en série ou dérivés à un distributeur), régler en pointet sur le connecteur ABC comme déscrit dans la note « Termination bus » reportée ci-dessous, dans la section schémas de raccordement.

Fig. 3

Art. 6621
Art. 6721
Art. 662C

PROGRAMMATION

Les programmes du portier-video sont de trois types : attribution d'un code d'identification ou d'un code d'appel (indispensable), d'un code d'identification secondaire (pour portiers-videos associés à un portier-video "Master"), programmation des boutons pour services auxiliaires et communication entre postes (lorsque cela est nécessaire). Les programmes doivent être effectuees avec le systeme allumé, sans communication en cours et seulement après avoir relié les interphones et/ou portiers-videos au système et programme les plaques de rue.

Le code d'identification doit êtreprogramme par l'intérimétaire d'une plaque de rue (principal-"MASTER"), montée dans le système et déjà configérée. Le portier-video est fourni sans code d'identification associé. Pour vérifier cette condition, appuyer sur le bouton de commande de la gache "G". Le portier-video émettra un triple "Beep".

Attention: pendant la programmation du code d'identification du poste d'appar-tement/portier-video il y a 30 seconds du moment dans lequel on entre en programmation dans le poste d'appartement/portier-video au moment dans lequel on appuie sur le bouton-poussoir d'applé ou on envoie le code.

Étape de la programmation:

1) Appuyer et garder le doigt sur le bouton « I »
2) Appuyer et garder le doigt sur les boutons « H » en même temps que le bouton « I »
3) Attendre environ 3 secondes jusqu'à ce que la led rouge « M » ne clignote.
4) Maintenant le microprocesseur est physiquement rétabli.
5) Relacher les deux boutons « I » et « H »

Vous avez environ 5 secondes pour programmer une de n'importer une partie programmation décrite.

6) Appuyer et garder le doigt sur le bouton «G».
7) Àpres 2 secondes le portier-video émet une tonalité aiguè, s'allume automatiquement et est mis en communication avec la plaque de rue.
8) Appuyer sur le bouton d'appoint correspondant au video-interpohone sur les plaques de rue à boutons. Taper le code d'appoint et appuyer sur le bouton " 品 " sur les plaques de rue alphanumeriques.
9) Si le système comprend déjà un interphone / portier-video avec le même code d'identification associé, la plaque de rue émet un signal sonore faible et il faut nécessairement reprendre l'opération du point 1.
10) Dans le cas contraire, le code est associé au portier-video et la communication est coupée.

Programmation du code d'identification secondaire

La programmation du code d'identification secondaire n'est requise que pour faire sonner simultanément plus d'un portier-video avec le même bouton ou code d'applé. Les portiers-videos qui doivent sonner simultanément sont associés avec le même bouton à un même groupe. L'interphone / portier-video "Master" estprogramme le premier en utilisant la procédure précédente de "programmation du code d'identification". Les interphones / portiers-videos supplémentaires sont programmes avec le code d'identification secondaire (voir table indiquée dans les schémas de raccordement avec les plaque de rue Electroniques DEUX FILS ELVOX). Le nombre d'interphones que l'on peut associer au même groupe, sans l'aide du programmeur art. 950C ou SaveProg, est 3 plus un chef de groupe.

Étape de la programmation:

1) Appuyer et garder le doigt sur le bouton « I »
2) Appuyer et garder le doigt simultanément sur les boutons "H" et «I».
3) Attendre 3 secondes jusqu'à ce que la led rouge «M» ne clignote.
4) Maintenant le microprocesseur est physiquement retabli.
5) Relacher les boutons « I » et « H »
6) Appuyer simultanément et garder le doigt sur les boutons gache « G » et autoallumage « H »
7) ÀpRES 2 secondes, le portier-video émet une tonalité aigué et est mis en communication avec la plaque de rue.
8) Relacher les boutons gache « G » et autoallumage « H »
9) Appuyer sur le bouton d'appoint correspondant à l'interphone / portier-vidéo "Master" sur les plaques de rue à boutons.

Taper le code d'appel de l'interphone / video-portier et appuyer sur le bouton " 品 " sur les plaques de rue alphanumerices.

10) Si dans l'installation existe déjà un interphone / portier-video avec le même code d'identification associé, la plaque émet un signal sonore faible et il est nécessaire de repeter l'opération du point 1.
11) Une fois l'identificateur secondaire associé au portier-video, la communication terminé.

Pour connaître le numéro assigné voir référence dans la Page 67.

Programmation des boutons

Le portier-video est fourni avec 3 boutons pour les fonctions de gâche, autoallumage et pour le service auxiliaire d'éclairage escalier, lequel active le 1er reliais du 1er actionnéur (Art. 69R4), si connecté au système et d'autres 6 boutons pour les appel intercommunicants ou services auxiliaires. Pour changer le type de fonctionnement des boutons il est nécessaire d'utiliser le programmeur Art. 950C ou SaveProg, excepté pour l'affection des fonctions des appel intercommunicants et autoallumage vers une plaque de rue spécifique.

Programmation des boutons pour appels intercommunicants (Dans la série 8870, Giotto, Petrarca decrocher le combiné de l'interphone / portier-video à appeler. Dans la série 6600 garder le doigt sur le bouton parler / écouter « I »).

Étape de la programmation:

1) Appuyer et garder le doigt sur le bouton « I »
2) Appuyer et garder le doigt sur le bouton « H » en même temps que le bouton « I »
3) Attendre environ 3 secondes jusqu'à ce que la led rouge « M » ne clignote.
4) Maintenant le microprocesseur est physiquement rétabli.
5) Relacher les boutons « I » et « H »
6) Appuyer et garder le doigt sur le bouton à programme « F »
7) ÀpRES 2 secondes, l'interphone émet une tonalité aiguë, tandis que l'autre interphone/portier-video émet une échelle tritonale ascendante.
8) Relacher le bouton relatif à l'appeil intercommunicant « F »
9) Sur l'interphone/portier-video appelé (celui avec l'échelle tritonale) appuyer sur un des boutons programmés comme gâche, F1, F2 ou actionneur.
10) Une tonalité aiguè confirme la fin de la méthode.

Répéter la même procédure pour les autres interphones / portiers-vidéos et évventuels boutons d'applé l'intercommunicant.

Programmation du bouton d'autoallumage vers la plaque de rue spécifique.

Étape de la programmation:

1) Appuyer et garder le doigt sur le bouton « I »
2) Appuyer et garder le doigt sur le bouton « H » en même temps que sur « I »
3) Attendre environ 3 secondes jusqu'à ce que la led « M » ne clignote.
4) Maintenant le microprocesseur est physiquement rétabli.
5) Relacher les boutons « I » et « H »
6) Appuyer et garder le doigt sur le bouton à programmer «F ».
7)Après 2 secondes,le portier-video émet une tonalité aiguè.
8) Relacher le bouton d'autoallumage «F».
9) Appuyer sur le bouton d'appoint correspondant au portier-video sur les plaques de rue à boutons. Taper le code d'appoint et appuyer sur le bouton " " sur les plaques de rue alphanumerices.
10) Une tonalité aiguè confirme la fin de la procédure.

Reprogrammation de la valeur par défaut (autrement dit d'usine) des boutons.

Étape de la programmation :
1) Appuyer et garder le doigt sur le bouton « I »
2) Appuyer et garder le doigt sur le bouton « H » en même temps que le bouton « I »
3) Attendre environ 3 secondes jusqu'à ce que la led rouge « M » ne clignote.
4) Appuyer et garder le doigt sur le bouton à rétablir en position de défaut.
5) ÀpRES 2 secondes, le portier-video émet une tonalité aiguè
6) Relâcher les boutons et appuyer à nouveau sur le bouton à rétablir en position de défaut.

Effacement total des programmations.

Etape de la programmation:

Cette procédure est conseillée si l'on désire changer l'ID d'un portier-video programme aparavant et si l'on ne veut pas maintainir la programmation de fonctionnement de l'appareil.

1) Appuyer et garder le doigt sur le bouton « I »
2) Appuyer et garder le doigt sur le bouton « H » en même temps que le bouton « I »
3) Attende environ 3 secondes jusqu'à ce que la led rouge « M » ne clignote.
4) Maintenant le microprocesseur est physiqueirement rétabli.
5) Relacher les boutons « I » et « H »
6) Appuyer et garder le doigt sur le bouton d'autoallumage « H »
7) ÀpRES 2 secondes, le portier-video émet une tonalité longue pendant 2 secondes.
8) Relacher le bouton d'autoallumage « H ».
9) Pendant le détentissement de la tonalité longue, appuyer sur le bouton de commande de la gache "G". Si la procédure d'effacement est réussie, le portier-video émettra un triple "Beep" en appuyant sur le bouton de commande de la gache" « G »

FONCTIONNEMENT

Les appels de plaque externe, intercommunicants et de palier se distinguent par leur tonalité différente.

Appel à partir de la plaque.

Les appel de la plaque de rue ne correspond pas à la pression du bouton d'applé, mais sont généres à l'intérieur par le portier-video. La période d'applé ou cycle d'applé est de 1 seconde de tonalité et de 2 secondes de pause, qui se repête deux fois (valeur par défaut définie dans la plaque de rue). La durée des sonneries de type « Ding-Dong » et « Ding-Dang-Dong » ne suit pas le temps fixé par le cycle d'applé mais suit le temps naturel de la sonnerie.

Pour répondre, appuyer et relâcher le bouton « I ». Si le bouton « I » est déjà pressé pendant l'appel, le relâcher et appuyer de nouveau dessus. Le temps de réponse à l'appel (30 s) et la durée de conversation (2 minutes par défaut) sont définis dans les paramétres de la plaque de rue. À l'expiration du temps de conversation, on peut continuer si l'appel est de nouveau exécuté dans un laps de temps de 10 s depuis la même plaque de rue.

Pendant la conversation, il est possible d'interrompre momentanément le phonique (5 s maximum) en appuyant sur le bouton « I »

Pour reprendre la conversation appuyer sur le bouton parler/écouter « I » dans les 5 s. À défaut la communication s'arrête. Pour terminer la conversation, appuyer sur le bouton « I ». Pendant que le phonique est actif, la LED rouge « M » reste allumée.

Appel intercommunicant.

Appuyer sur le bouton d'appel intercommunicant (si programme) de l'interphone/portier-video à appeler. Le haut-parleur du portier-video appelant émettra une tonalité d'appel (si l'applé est possible) ou une tonalitéoccupé (si l'applé est impossible). La sonnerie de l'interphone-portier-video appelé commencerà à retentir par séquences répetitives de 1 s de tonalité et de 4 s de pause. La durée maximale de l'applé sera de 30 s (6 cycles). Pour interrompè r l'applé, appuyer parlé/écouter avant que la personne appelée réponde. Pour répondre à l'applé, sur l'interphone/portier-video appelé soulever le combiné ou appuyer le bouton parlé/écouter « I ». À la réponse, le moniteur sera mis directement en communication avec la personne appelée. La durée maximale de la conversation est de 5 minutes. Une fois la durée de conversation écoulée, il est possible de continuer à dialoguer, sans raccrocher le combiné, si un visiteur appelle de nouveau dans les 10 s qui suivant. Un appel éventuel depuis la plaque de rue est prioritaire sur l'applé intercommunicant.

Appels refusés.

L'exclusion de la sonnerie est indiquée par l'allumage permanent de la LED rouge « M», qui se trouve chez le pouvoir utiliser pour cette fonction (voir M, Fig. 1). Si des appeals sont effectuels vers le portier-video lorsqu'il est en condition d'appoint exclu, ceux-ci sont refusés. Le refus des appeals déterminée une extinction de courte durée de la LED rouge « M » pour chaque appel exclu (4 au maximum). La signalisation est repétée environ toutes les 10 s. L'effacement des appeals refusés se produit : avec le rétablissement de la sonnerie, avec la réinitialisation du portier-video ou a défaut d'alimentation du système. Le refus, sur la plaque de rue, est signalé par la tonalité de dissuasion (une série de « bips » de 100 ms avec une pause de 100 ms pendant une durée totale de 5 s). Le message « Ne pas déranger » apparait en plus sur la plaque de rue avec visueur. La programmation des Boutons « G » et « I » peut être modifiée selon deux configurations (mode de communication à « MAINS LIBRES » (hands free) ou avec bouton parler/écouter PRESSE), à l'aide du programmeur Art. 950C relié à des boutons et/ou une plaque alphanumerique avec version de logiciel égale ou supérieure à la V4. Consulter la notice du programmeur Art. 950C et des plaques de rue ou des unités électroniques.

Touche Gache

La touche gâché de chaque apparéil fonctionne de la manière suivante.

Appareil avec combiné au repos gache vers la dernière plaque avec laquelle il a parlé ou a partir de laquelle il a ete appelé.
Appareil avec combiné soulevé mais non engagé en conversation → appel au standard si le flag Standard est OUI. Sinon, on returne au premier cas.
Appareil avec combiné soulevé et engagé en conversation interne comme le premier cas.
- Appareil avec combiné soulevé et engagé en conversation externe ou appel depuis plaque -gèche vers la plaque avec laquelle il parle ou depuis laquelle il est appelé.

En fait, on actionne toujours une gâche sauf lorsque l'on souûve le combiné et l'on appuie tout de suite sur le bouton gâche. Il est possible de lemettre au cas normal si le standard de conciergerie est absent dans l'installation et l'on met le flag Standard à NON.

N.B. Dans la série 6600 la manoeuvre équivalente est celle d'appuyer pour un instant sur le pouvoir « vivie voie » et ensuite sur gâche. Meme dans ce cas on appelle le standard.

BESCHREIBUNG

Version de superficie
Fig. 2B

INSTALACION DEL ART. 660C

Cette remarque concerne tous les dispositifs de la technologie Due Fili Plus dotés du « connecteur ou du commutateur de terminaison du Bus » identifié par « ABC » et indiqué sur les schémas par un * .

Pour l'adaptation correcte de la ligne, proceed au réglage selon la règle ci-après :

Conserver la position « A » si le Bus entre et sort du dispositif ;

Déplacer sur la position « B » (câble Elvox) ou sur la position « C » (câble « CAT5 » à paires torsadées), si la ligne du Bus « arrive » au dispositif.

Utiliser TOUJOURS la sortie 1 du distributeur art. 692D (la seule qui n'a pas le pontet de terminaison).

Pour la terminaison de l'art. 692D: si toutes les sorties "OUT", "2", "3" ou "4" ne sont pas utilisées, MAINTENIR le point sur le connecteur "TOUT", "T2", "T3" ou "T4". Le pointet "TOUT" par défaut est en position "100" (cable Elvox), le positionner sur "50" uniquement si l'on utilise un cable CAT5 à paires torsadées.

INSTALLATIONS AVEC DISTRIBUTEUR ACTIF 692D/2.

Le pontet de terminaison doit être positionné sur "B" (pour cable Elvox) ou sur "C" (pour cable CAT5 avec paires torsadées) UNIQUEMENT SI le BUS se termine sur ledit disposif. Il doit être laxée sur "A" si l'on effecute l'entrée-sortie en utilisant les bornes 1-2 de l'art. 692D/2.

\*

TERMINACION BUS

Installation de moniteur mono ou multi-usagers avec plaque de rue (REF. SI649).

B0 - monitreur série Wide touch Art. 7311, 7321

B1 - moniteur série 7200 Art. 7211

B2 - moniteur série 6600

B4 - moniteur série Petrarca

Art.6029+6209+6145,6029/C+6209+6145

B5 - moniteur série Giotto Art_6329, 6329/C

B6 - moniteur série Tab Art. 7529,7529/D

D - Plaque de rue video à boutons

D0 - Plaque de rue video alphanumeric

F- Allimentation art. 6922

G - Alimentation supplémentaire Art. 6923

K - Bouton d'appli pallier

L-Gache electrique 12Vcc

P- Commande ouvre-porte

Cable Art. 732H, 732I (Deux Fils Torsadés)

B0 - Monitor Serie Wide Touch Art. 7311, 7321

B1 - Monitor Serie 7200 Art. 7211

B2 - Monitor Serie 6600

B2 - Monitor série 6600

Art. 6029 + 6209 + 6145, 6029/C + 6209 + 6145

B5 - Monitor seri Giotto Art. 6329, 6329/C

B6 - Monitor série Tab Art. 7529, 7529/D

D- Placa externa video con teclas

D0 - Placa externa video alfanum

B1 - Monitor série 7200 Art. 7211

B2 - Monitor série 6600

B5 - Monitor série Giotto Art. 6329, 6329/O

B6 - Monitor série Tab Art. 7529,7529/D

Scheme de raccordement de la sonnerie électronique supplémentaire art. 860A. La sonnerie électronique art. 860A propose deuxsons différents à deux ou trois tonalités entre la borne 7 et la borne 8. Sonnerie supplémentaire alimentee avec réseau.

En actionnant le bouton de palier, le portier video émet une tonalité différente de celle émise avec l'appeil de la plaque de rue ou pour communication entre postes.

Bouton d'appele de palier

Etagenruftaste

Scheme de raccordement des sonneries supplémentaires à tympan.

Il est possible de relier des sonneries supplémentaires fonctionnant de 12V à la tension secteur en utilisant le relais art. 0170/101 et en les connectant comme représenté dans le schéma.

Scheme de raccordement alimentateur supplémentaire Art. 6923 pour alimentation moniteur à allumage simultané.

Lorsqu'on installe plus de deux portiers-videos avec allumage simultané, une alimentation supplémentaire Art. 6923 doit être installée pour chaque portiers-video supplémentaire. En alternative on peut programmermer (à travers du programmeur Art. 950C) un portiers-video comme chef de groupe, qui est le seul à s'allumer à l'appelexterme; les autres portiers-videos s'allument en appuyant sur le bouton-poussoir d'allumage ou en boulever le combiné. Dans ce cas le portiers-videos principal s'éteint automatiquement.

L'installation doit être effectuee dans le respect des dispositions regulant l'installation du materiel electrique en vigueur dans le Pays d'installation des produits.

DEEE - Informations pour les utilisateurs Le symbole du caisson barre, la ou il est re- porte sur I'appareil ou I'emballage, indique

que le produit en fin de vie doit être collecte séparement des autres déchets. Au terme de la durée de vie du produit, l'utilisateur devra se charger de le remettre à un centre de collecte séparee ou bien au revendeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits a eliminer de dimensions inferieures a 25 cm aux revendeurs dont la surface de vente est d'au moins 400m^2 La collecte séparee appropriee pour I'envoi successif de I'appareil en fin de vie au recyclage, au traitement et a I'elimination dans le respect de I'environnement contribue a eviter les effets negatifs sur I'environnement et sur la sante et favorise le reemploi et/ou le recyclage des materiaux dont I'appareil est compose.
