ThermoCamera HighSense Pro - Appareil photo Laserliner - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra thermique
Marque	Laserliner
Modèle	ThermoCamera HighSense Pro
Résolution du capteur infrarouge	384 x 288 pixels
Résolution de l'écran	640 x 480 pixels (3,5 pouces)
Champ de vision (FOV)	41,5° x 31,1°
Plage de mesure	-20°C à 150°C / 0°C à 650°C
Précision	±2°C ou 2% de la valeur mesurée
Sensibilité thermique	< 50 mK @30°C
Mémoire	Carte micro SD jusqu'à 8 Go
Connectivité	USB Type-C, WiFi IEEE 802.11 b/g/n
Alimentation	Batterie Li-ion 3,7V / 2,6Ah / 9,62Wh
Autonomie	Environ 4 heures
Temps de charge	Environ 4 heures
Dimensions (L x H x P)	95 x 230 x 112 mm
Poids	530 g (avec batterie)
Conditions de fonctionnement	-15°C à 50°C, HR 10-90% sans condensation
Fonctions spéciales	Modes d'image (IR, MIX, Visible, Autofusion, Zoom), CustomApps (ColdView, HotView, FeverDetection, etc.), alarme sonore, mesure des points/zones/lignes
Accessoires fournis	Batterie Li-ion, chargeur/bloc secteur, câble USB-C, dragonne, étui de protection
Entretien	Nettoyer avec un chiffon légèrement humide, éviter les solvants
Sécurité	Utiliser uniquement pour l'usage prévu, hors de portée des enfants, ne pas ouvrir la batterie
Mode d'emploi	Notice d'utilisation disponible en téléchargement gratuit

FOIRE AUX QUESTIONS - ThermoCamera HighSense Pro Laserliner

Comment charger la batterie de la ThermoCamera HighSense Pro ?

Utilisez le bloc secteur/chargeur fourni en le branchant sur la prise de recharge (interface USB Type-C) ou directement via le câble USB-C. L'appareil peut être utilisé pendant la charge. Le processus de charge dure environ 4 heures et est terminé lorsque l'icône de la batterie affiche cinq segments fixes.

Comment régler l'émissivité (degré d'émission) pour une mesure précise ?

Dans le menu principal, allez dans 'Paramètres' puis 'Degré d'émission'. Vous pouvez choisir une valeur entre 0,10 et 1,0 ou sélectionner un matériau dans la liste intégrée. Un degré d'émission incorrect peut fausser la mesure, notamment sur les surfaces métalliques ou brillantes.

Comment connecter la caméra thermique en WiFi ?

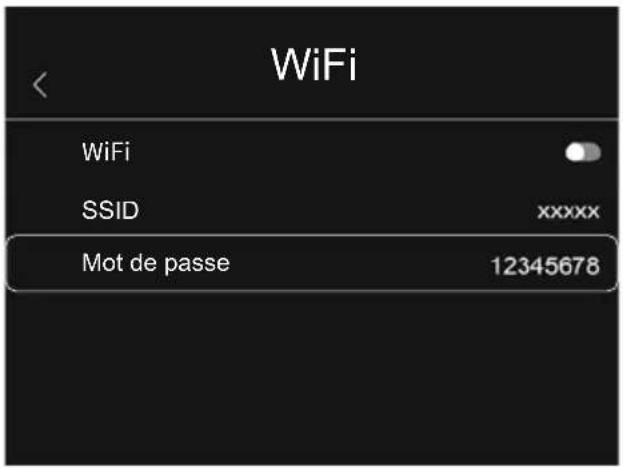

Activez le WiFi dans le menu 'Réglages' > 'WiFi'. Le SSID par défaut est 'TCHS Pro' et le mot de passe '12345678'. Connectez votre smartphone à ce réseau, puis lancez l'application HighSense de Laserliner pour visualiser les images en direct et gérer les données.

Que faire si l'écran ne s'allume pas ?

Vérifiez que la batterie est insérée et chargée. Si la batterie est vide, rechargez-la via le chargeur ou le câble USB-C. Si le problème persiste, contactez le service après-vente.

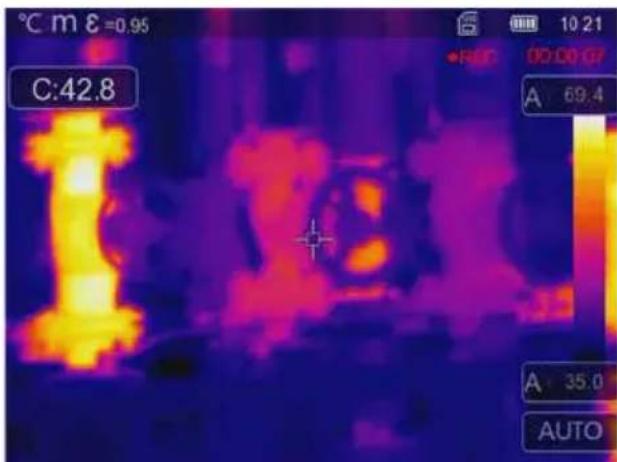

Comment prendre une photo ou enregistrer une vidéo ?

Pour une photo, appuyez brièvement sur le déclencheur (trigger). Pour une vidéo, maintenez le déclencheur enfoncé pendant au moins 2 secondes. Les photos sont enregistrées en JPG et HIR (avec données radiométriques), les vidéos en MP4.

Comment changer la palette de couleurs de l'image thermique ?

Dans le menu principal, sélectionnez 'Palette'. Vous avez le choix entre 8 palettes standard (Fer, Arc-en-ciel, Gris, etc.) et 4 palettes spéciales (Alarme au-dessus, Alarme en dessous, Intervalle, Zone visible). La palette modifie la représentation en fausses couleurs des températures.

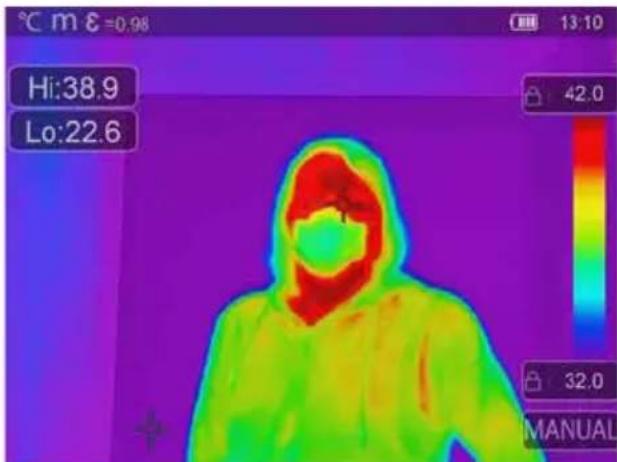

Comment utiliser la fonction FeverDetection ?

Dans le menu 'CustomApps', sélectionnez 'FeverDetection'. Mesurez le front du candidat à une distance appropriée. L'appareil émet une alarme sonore si la température dépasse le seuil réglé. Un offset de température peut être ajusté pour compenser les différences cutanées.

Comment transférer les données vers un PC ?

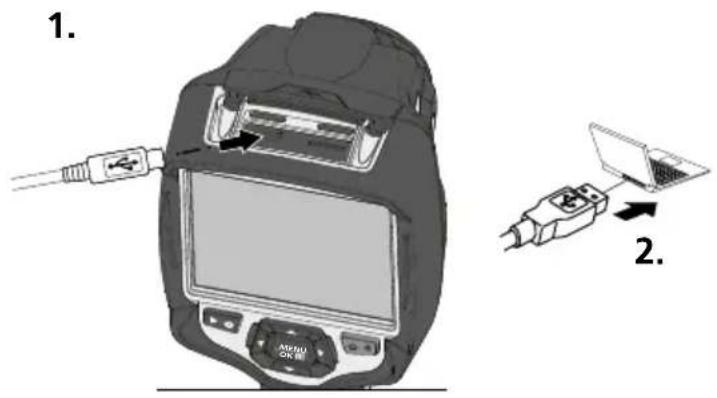

Branchez la caméra thermique au PC via le câble USB Type-C. Dans le menu 'Réglages' > 'Mode USB', choisissez 'Connexion PC'. Le logiciel Windows disponible en ligne permet de transférer et d'analyser les données. Vous pouvez également utiliser le WiFi avec l'application HighSense.

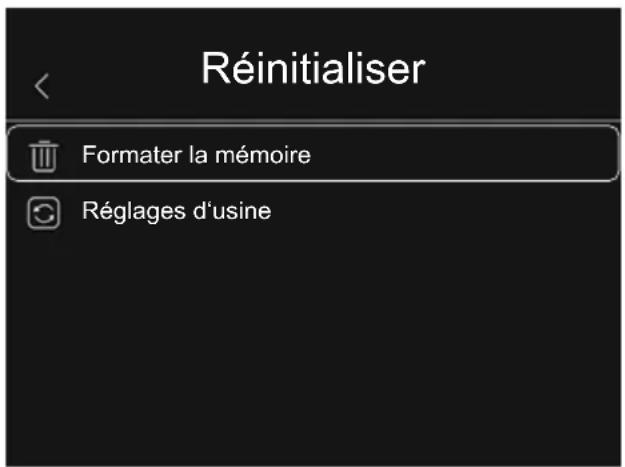

Comment réinitialiser les réglages d'usine ?

Allez dans 'Réglages' > 'Réinitialiser'. Sélectionnez 'Réglages d'usine' pour effacer tous les paramètres personnalisés (sauf la langue). Vous pouvez aussi 'Formater la mémoire' pour supprimer les photos et vidéos stockées.

Quels sont les modes d'image disponibles et comment les utiliser ?

Cinq modes sont proposés : Thermique IR (image infrarouge seule), MIX Image (infrarouge incrusté dans l'image numérique), Visible (image numérique seule), Autofusion (superposition avec réglage du mélange), et Zoom (grossissement jusqu'à 32x). Ils sont accessibles via le menu 'Image'.

MODE D'EMPLOI ThermoCamera HighSense Pro Laserliner

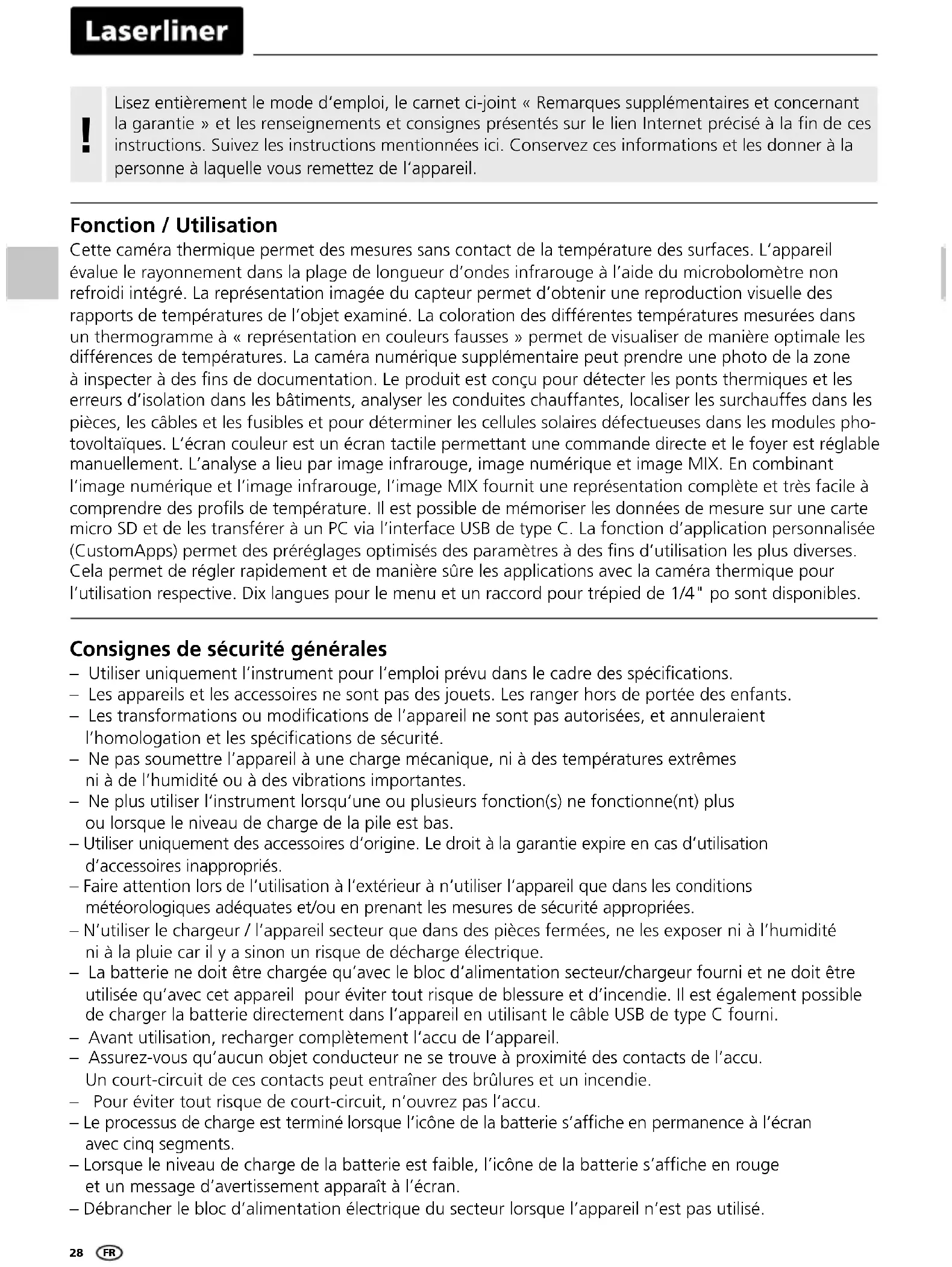

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et donnez-les à la personne à laquelle vous remettez l'appareil.

Fonction / utilisation

Cette caméra thermique permet des mesures sans contact de la température des surfaces. L'appareil évalue le rayonnement dans la plage de longueur d'ondes infrarouge à l'aide du microbolomètre non refroidi intégré. La représentation imagée du capteur permet d'obtenir une reproduction visuelle des rapports de températures de l'objet examiné. La coloration des différentes températures mesurées dans un thermogramme à « représentation en couleurs fausses » permet de visualiser de manière optimale les différences de températures. La caméra numérique supplémentaire peut prendre une photo de la zone à inspecter à des fins de documentation. Le produit est conçu pour détecter les ponts thermiques et les erreurs d'isolation dans les bâtiments, analyser les conduites chauffantes, localiser les surchauffes dans les pièces, les câbles et les fusibles et pour déterminer les cellules solaires défectueuses dans les modules photovoltaïques. L'écran couleur est un écran tactile permettant une commande directe et le foyer est réglable manuellement. L'analyse a lieu par image infrarouge, image numérique et image MIX. En combinant l'image numérique et l'image infrarouge, l'image MIX fournit une représentation complète et très facile à comprendre des profils de température. Il est possible de mémoriser les données de mesure sur une carte micro SD et de les transférer à un PC via l'interface USB de type C. La fonction d'application personnalisée (CustomApps) permet des préréglages optimisés des paramètres à des fins d'utilisation les plus diverses. Cela permet de régler rapidement et de manière sûre les applications avec la caméra thermique pour l'utilisation respective. Dix langues pour le menu et un raccord pour trépied de 1/4" po sont disponibles.

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.
• Les transformations ou modifications de l'appareil ne sont pas autorisées, et annuleraient l'homologation et les spécifications de sécurité.
• Ne pas soumettre l'appareil à une charge mécanique, ni à des températures extrêmes, ni à de l'humidité ou à des vibrations importantes.
• Ne plus utiliser l'instrument lorsqu'une ou plusieurs fonction(s) ne fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas.
• Utiliser uniquement des accessoires d'origine. Le droit à la garantie expire en cas d'utilisation d'accessoires inappropriés.
• Faire attention lors de l'utilisation à l'extérieur à n'utiliser l'appareil que dans les conditions météorologiques adéquates et/ou en prenant les mesures de sécurité appropriées.
• N'utiliser le chargeur / l'appareil secteur que dans des pièces fermées, ne les exposer ni à l'humidité ni à la pluie car il y a sinon un risque de décharge électrique.
• La batterie ne doit être chargée qu'avec le bloc d'alimentation secteur/chargeur fourni et ne doit être utilisée qu'avec cet appareil pour éviter tout risque de blessure et d'incendie. Il est également possible de charger la batterie directement dans l'appareil en utilisant le câble USB de type C fourni.
• Avant utilisation, recharger complètement l'accu de l'appareil.
• Assurez-vous qu'aucun objet conducteur ne se trouve à proximité des contacts de l'accu. Un court-circuit de ces contacts peut entraîner des brûlures et un incendie.
• Pour éviter tout risque de court-circuit, n'ouvrez pas l'accu.
• Le processus de charge est terminé lorsque l'icône de la batterie s'affiche en permanence à l'écran avec cinq segments. Lorsque le niveau de charge de la batterie est faible, l'icône de la batterie s'affiche en rouge et un message d'avertissement apparaît à l'écran.
• Débrancher le bloc d'alimentation électrique du secteur lorsque l'appareil n'est pas utilisé.

Consignes de sécurité

Utilisation avec des rayonnements électromagnétiques et des rayonnements électromagnétiques RF

• Il faut tenir compte des restrictions des activités, par ex. dans les hôpitaux, les avions, les stations-services ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.
• L'utilisation de l'instrument de mesure à proximité de tensions élevées ou dans des champs alternatifs électromagnétiques forts peut avoir une influence sur la précision de la mesure.
• L'appareil de mesure est doté d'une interface radio.
• L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive RED 2014/53/UE.
• Umarex GmbH & Co. KG déclare ainsi que les types d'appareil radio ThermoCamera HighSense et ThermoCamera HighSense Pro respectent les exigences essentielles et autres conditions de la directive européenne sur les appareils radio (directive sur l'équipement radio) 2014/53/EU (RED).

Les textes complets de la déclaration de conformité UE sont disponibles sur les sites Internet suivants :

1 Regard à droite 2 Écran TFT couleur de 3,5 po et écran tactile 3 Touches directes 4 Batterie 5 Raccordement à un trépied de ¼ po 6 Caméra

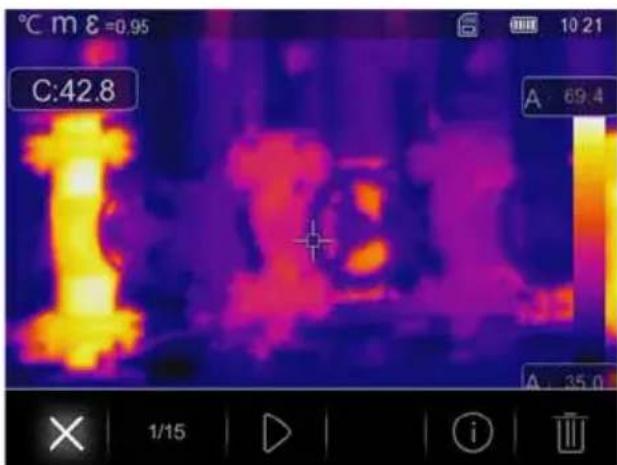

a Vue d'ensemble des médias / Obturateur b Commutation du mode de température / MARCHE / ARRÊT c Touches directes / Calibrage IR manuel d Valider/Suivant / CustomApps

11 12

7 Lentille de la caméra infrarouge 8 Bague de mise au point 9 Oillet de suspension Protection de la lentille 10 Trigger: Enregistrement 11 Interface USB de type C 12 micro carte SD

12346789 5 °C m δ=0.95 1.0x 10 C:42.8 11 12 A 69.4 13 14 15 A 35.0 16 AUTO 17

C:42.8 18 19 20 22 23 2421

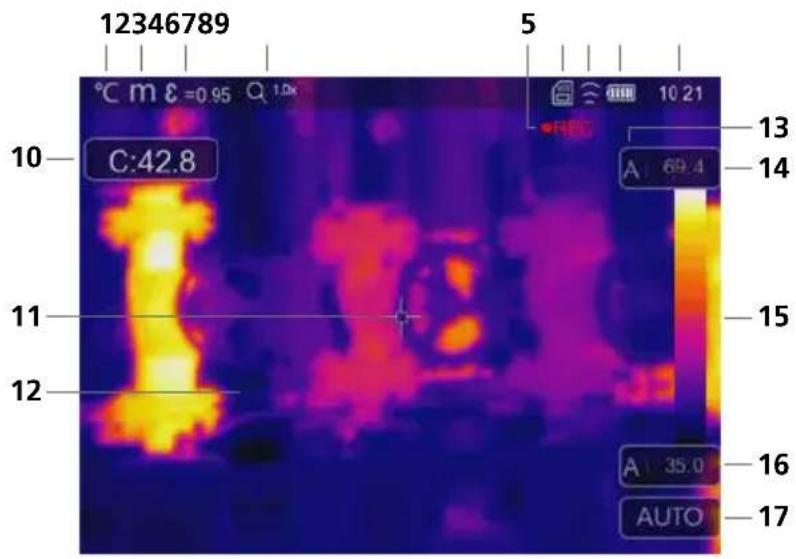

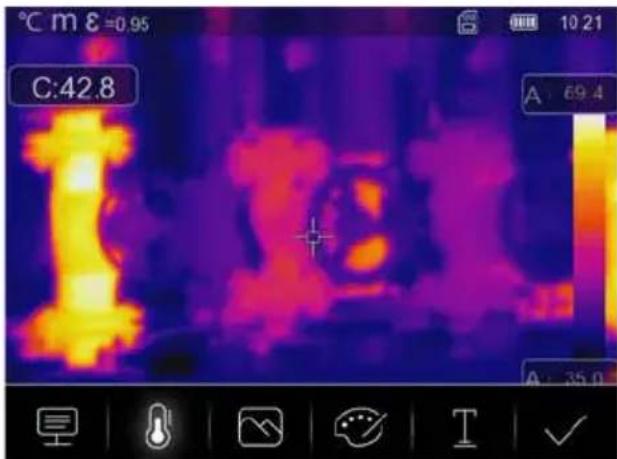

Vue de mesure standard

1 Unité d'affichage de la température

2 Unité pour la distance

3 Degré d'émission réglé

4 Facteur de grossissement

5 Enregistrement vidéo

6 Carte de mémoire SD insérée

7 WLAN actif

8 Affichage de l'état de charge du pack d'accus

9 Heure

10 Température du point central

11 Repère du point central

12 Image thermographique

13 Plage de la température

14 Température max.

15 Tableau des couleurs associées aux plages de température

16 Température min.

17 Sélection du mode de température

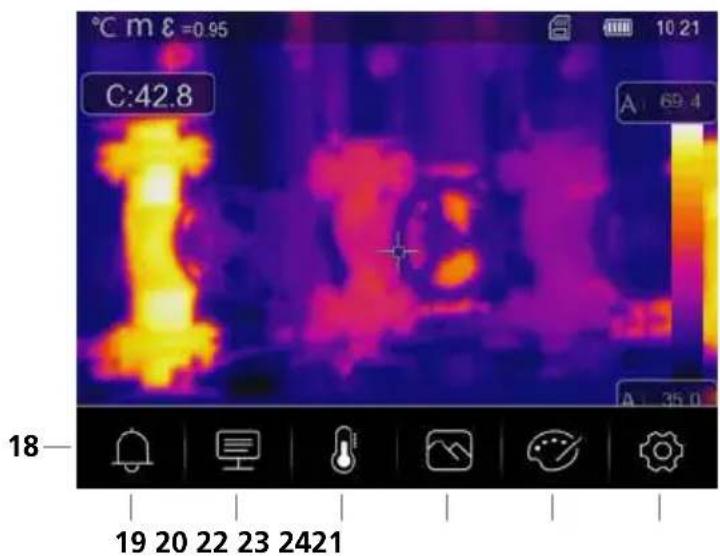

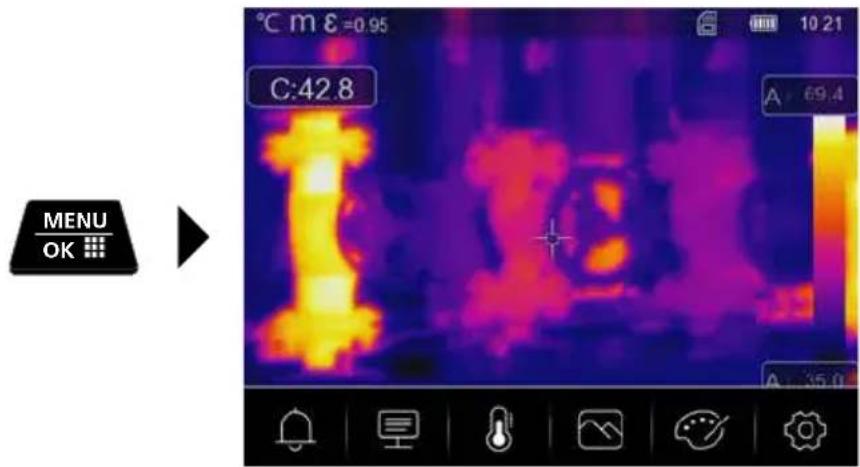

Menu principal

18 Menu principal

19 Régler l'alarme au-dessus de/au-dessous de

20 Régler les paramètres

21 Régler les points de mesure

22 Réglage de l'apparence de l'image

23 Changer la palette de couleurs

24 Réglages généraux et spécifiques à la mesure

Thermocamera highsense (pro)

1 MARCHE / ARRÊT

ARRÊT 2 Chargement du pack d'accus Li-ion

Pour la recharge du pack d'accus Li-ion, branchez le bloc secteur/chargeur fourni avec l'appareil sur la prise de recharge « 11 » et raccordez-le à la source de courant adaptée. Il est possible d'utiliser l'appareil pendant la charge.

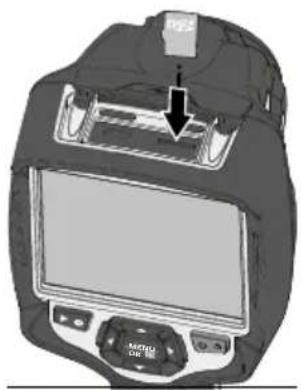

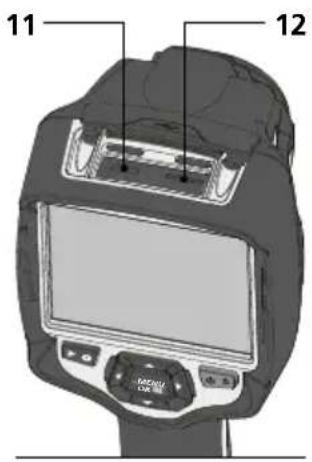

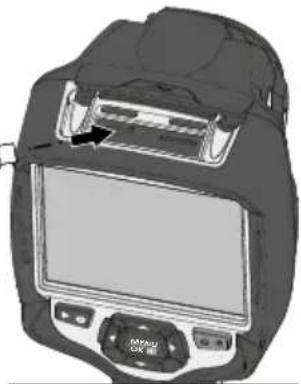

Pour introduire une micro carte SD, ouvrez tout d'abord le couvercle en caoutchouc, puis placez la carte de mémoire comme illustrée.

4 Retirer / insérer le bloc de piles Li-Ion

Ouvrir le compartiment à piles (12). Avant de retirer la pile, éteindre l'appareil et le débrancher du secteur.

Il est possible de procéder aux réglages généraux et spécifiques à la mesure dans le menu principal. Les touches directes ou l'écran tactile permettent de commander le menu.

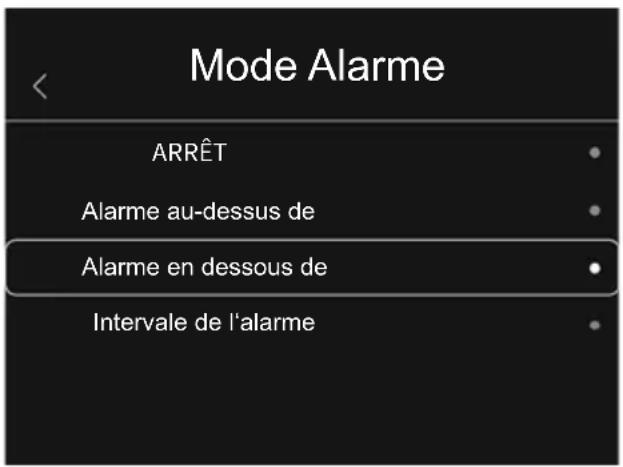

Alarme : réglage des alarmes au-dessus et au-dessous du niveau de température spécifique.

Paramètres : avant chaque intervention, il convient de vérifier les paramètres importants pour la mesure infrarouge ou de les régler en fonction de la situation de la mesure afin de pouvoir garantir une mesure exacte. Il faut en particulier faire attention aux paramètres généraux en rapport avec le degré d'émission, la distance par rapport à l'objet à mesurer et aux conditions environnantes.

Mesure : réglage des points de mesure et des zones de mesure.

Image : il est possible de régler les modes de l'image tels que Thermique IR, MIX Image, Visible, Autofusion et Zoom.

Palette : plusieurs palettes de couleurs sont disponibles pour représenter les températures infrarouges.

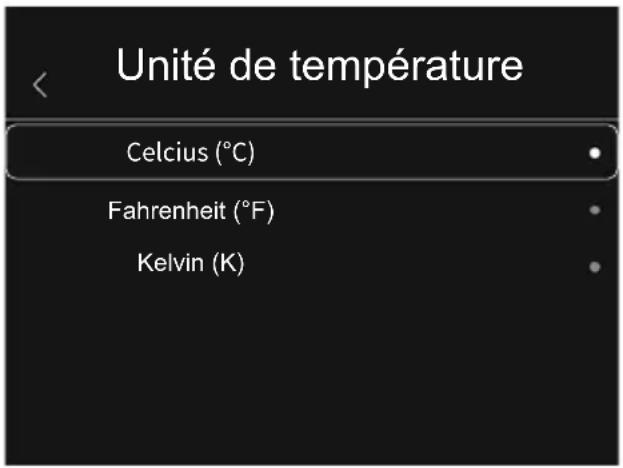

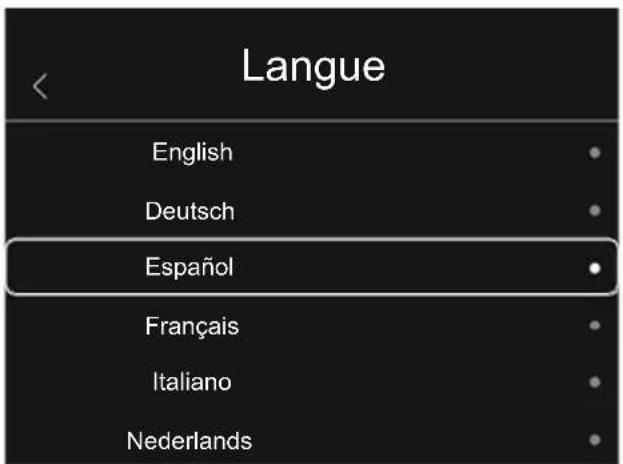

Réglages : réglage de la langue, de l'unité de mesure de la température, de la date, de l'heure, etc., affichage de la connexion WiFi, choix des applis personnalisées (CustomApps), mise hors tension automatique et affichage des informations sur l'appareil.

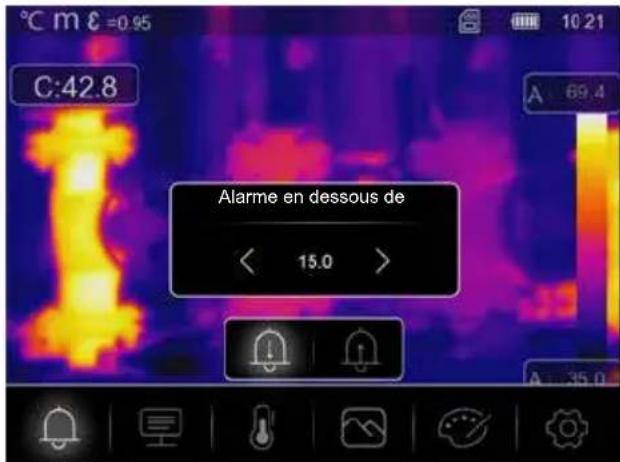

6 Alarme: en dessous du seuil MIN / au-delà du seuil MAX d'alarme

C:42.8 Alarme en dessous de < 15.0 > A 69.4 A 35.0

Dans ce menu, il est possible de déterminer les valeurs limites pour l'alarme au-dessus et au-dessous du niveau de température spécifié. L'activation ultérieure de l'alarme est décrite au chapitre 14.3.

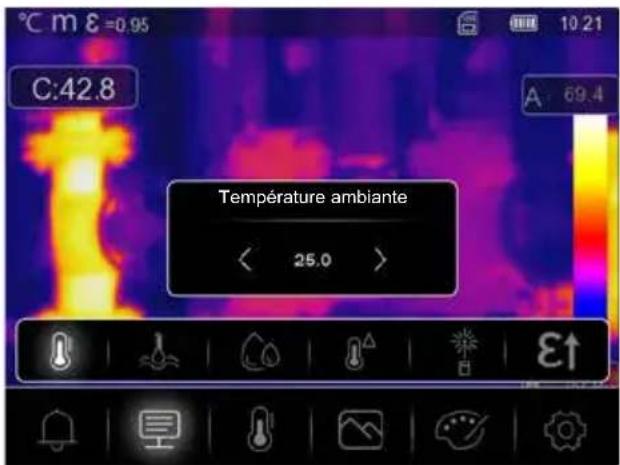

7.0 Paramètres : température ambiante

C:42.8 Température ambiante < 25.0 >

La température ambiante influe sur la mesure de la caméra thermique. Ce paramètre permet de compenser l'influence de la température ambiante sur la mesure. Il est possible de la régler entre 0 °C et 50 °C.

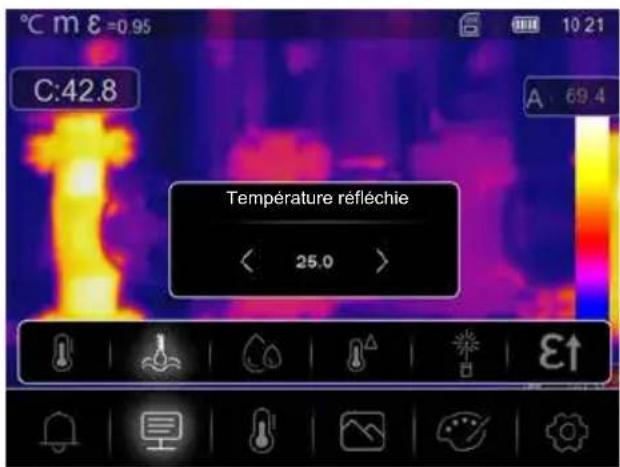

7.1 Paramètres : température réfléchie

En ce qui concerne la mesure infrarouge d'un bâtiment particulier, des rayonnements réfléchis provenant d'autres bâtiments se trouvant à proximité ou l'air ambiant peuvent avoir une influence sur la mesure étant donné qu'il est impossible d'isoler complètement le bâtiment à mesurer. La température réfléchie permet de compenser les rayonnements étrangers. En règle générale, la température réfléchie correspond à la température ambiante. Si, toutefois, des bâtiments plus importants ayant une différence de température nettement divergente (env. >20 °C) se trouvaient à proximité de la surface de mesure, il faut alors tenir compte de leur influence sur la surface de mesure. Il faut alors procéder comme suit :

C:42.8 Température réfléchie < 25.0 >

1. Réglez le degré d'émission sur 1.0

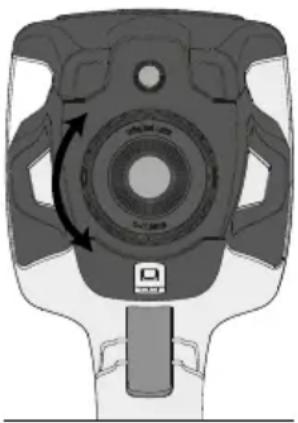

2. Réglez le foyer sur „flou" (Voir à ce sujet le chapitre 15.1)
3. Orientez la caméra dans le sens inverse du bâtiment de mesure proprement dit
4. Calculez la température moyenne
5. Réglez la température moyenne comme température réfléchie

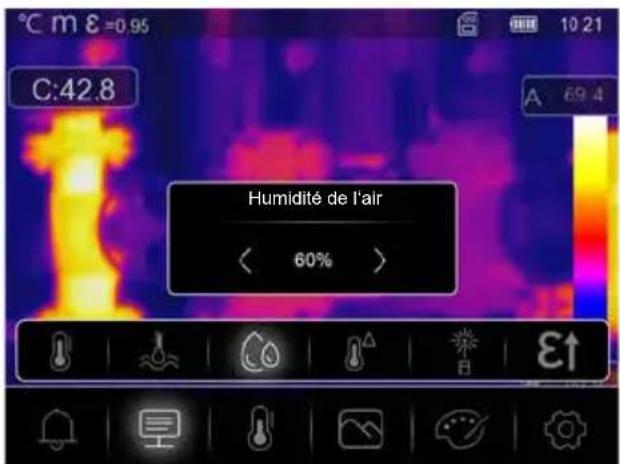

7.2 Paramètres : humidité de l'air

C:42.8 Humidité de l'air < 60% >

L'humidité de l'air élevée peut provoquer de la buée sur la lentille de la caméra thermique, ce qui empêche la réception totale du rayonnement infrarouge. Pendant son transit, le rayonnement infrarouge est absorbé par l'atmosphère et diffusé, entre autres, par la vapeur d'eau présente dans l'air (humidité relative de l'air). Il faut tenir compte de ces influences, surtout à de grandes distances et plus précisément à partir de 30 m de l'objet à mesurer. Cela peut influencer défavorablement la précision de la mesure. Il est possible de régler ce paramètre entre 10 % et 100 % pour compenser l'influence de l'humidité relative de l'air. Un brouillard épais peut également influencer la mesure parce que les gouttes d'eau laissent passer moins de rayonnement infrarouge sur la distance de transmission.

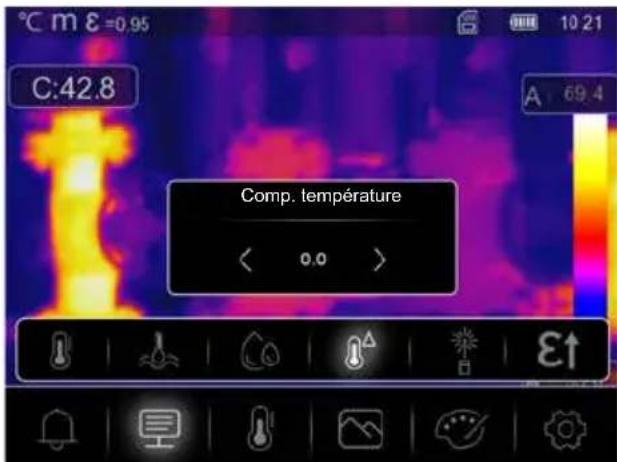

7.3 Paramètres : comp. température

C:42.8 Comp. température < 0.0 >

Il est possible de régler entre -5,0 °C et 5,0 °C la compensation de la température.

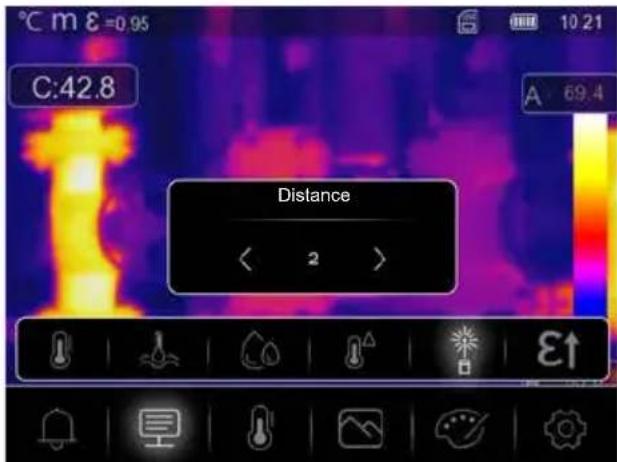

7.4 Paramètres : distance

Il y a de nombreuses substances dans l'air qui peuvent absorber les rayons infrarouges. Cela signifie que le rayonnement infrarouge de l'objet examiné diminue avec l'augmentation de la distance. À partir d'une distance de 10 mètres, il faut en tout cas tenir compte des influences atmosphériques de l'air. Il faut régler la distance entre 0 et 2000 mètres.

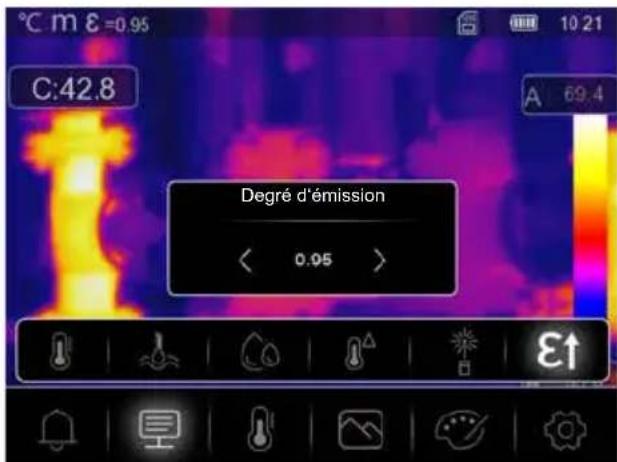

7.5 Paramètres : degré d'émission

C:42.8 A 69.4 Degré d'émission < 0.05 > E↑

Le degré du rayonnement infrarouge émis par chaque corps en fonction du matériau ou de la surface est déterminé par le degré d'émission (compris entre 0,10 et 1,0). Il est impératif de régler le degré d'émission afin d'obtenir une mesure exacte. En plus des degrés d'émission prescrits, il est également possible de régler un degré d'émission particulier en consultant la liste des matériaux.

Thermocamera highsense (pro)

Tableau des degrés d'émission (Valeurs indicatives avec tolérances)

Métaux
Acier		Alliage A3003		Fer, fonte
roulé à froid	0,80	oxydé	0,20	non oxydé	0,20
plaque meulée	0,50	gratté	0,20	Fonte	0,25
plaque polie	0,10	Aluminium		Inconel
Alliage (8% de nickel, 18% de chrome)	0,35	oxydé	0,30	oxydé	0,83
galvanisé	0,28	poli	0,05	électropoli	0,15
oxydé	0,80	Chrome oxyde 0,81		Laiton
fortement oxydé	0,88	Cuivre		poli	0,30
juste laminé	0,24	oxydé	0,72	oxydé	0,50
surface rugueuse, lisse	0,96	Cuivre oxyde	0,78	Platine
rouillé, rouge	0,69	Fer		noir	0,90
tôle, revêtue de nickel	0,11	oxydé	0,75	Plomb
tôle, laminée	0,56	rouillé	0,60	rugueux	0,40
acier inoxydable	0,45	Fer forgé		Zinc
		mat	0,90	oxydé	0,10

Métalloïdes
Amiante 0,93		Eau 0,93		Maçonnerie	0,93
Argile 0,95		Glacelisseà traces de gel importantes	0,97	Neige	0,80
Basalte 0,70			0,98	Papiertous les coloris	0,96
Bitume 0,95		Goudron	0,82	Papier goudronné	0,92
Boisnon traitéHêtre raboté	0,880,94	Graphite	0,75	Papier peint (papier) clair	0,89
		Gravillon	0,95	Peau humaine	0,98
Brique rouge 0,93		Grès mat	0,93	Pierre à chaux	0,98
Béton, crépi, mortier 0,93		Laine de verre	0,95	Plaque de plâtre	0,95
Calcaire arénacé 0,95		Laquenoire materésistante auxtempératures élevéesblanche	0,97	Plâtre	0,88
Caoutchoucdursouple-gris	0,940,89		0,920,90	Porcelaineblanche brillanteà glacis	0,730,92
Carbonenon oxydé	0,85	Laque pourtransformateurs	0,94	Pyrite	0,95
Carborundum 0,90		Laïus	0,93	Sable	0,95
Chaux 0,35		Marbrenoir, matgrisâtre, poli	0,940,93	Stratifié	0,90
Ciment 0,95				Terre	0,94
Corps de réfrigérationnoir anodisé	0,98	Matière plastiquetransparentPE, P, PVC	0,950,94	Tissu	0,95
Coton 0,77				Verre	0,90
Céramique 0,95				Verre de silice 0,93

Il y a, en plus, un tableau des degrés d'émission sous forme simplifiée directement dans les réglages au menu des réglages de la mesure, à l'option « Degré d'émission ».

Avant chaque intervention, il convient de vérifier les réglages de mesure pour la mesure infrarouge ou de les régler en fonction de la mesure en question afin de pouvoir garantir une mesure exacte. Il faut en particulier prendre en compte ici les paramètres généraux relatifs aux degrés d'émission et à la température réfléchie.

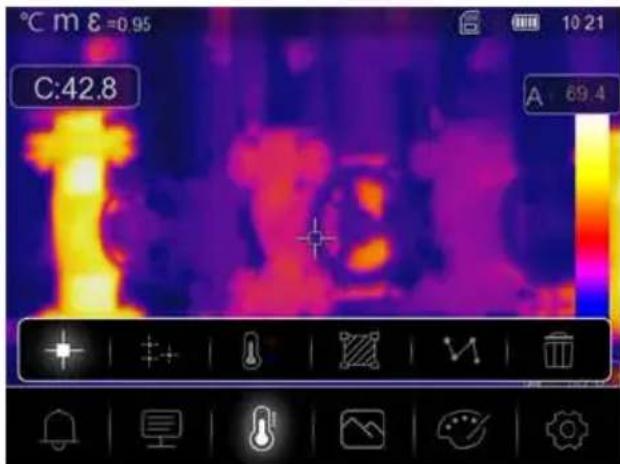

8 Réglage de la mesure

Point central : mesurer la température au centre de la zone de l'image.

Point de mesure : mesurer la température à des points que l'on peut définir manuellement. Au maximum, trois points de mesure sont disponibles.

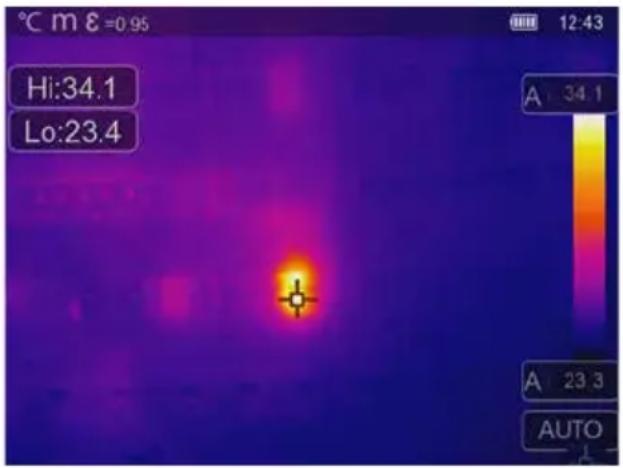

Chaud/Froid : mesurer la température la plus élevée et la température la plus basse.

Zone : mesurer la température aux zones que l'on peut définir manuellement. Au maximum, trois zones de mesure sont disponibles.

Ligne : mesurer la température le long d'une ligne horizontale ou verticale à l'écran. Il est possible de décaler les deux lignes. En particulier, des différences de température minimes le long de la ligne de mesure sont clairement mises en évidence sous forme graphique par des courbes.

Effacer : supprimer tous les réglages de la mesure.

9.0 Régler le mode d'image

Il existe cinq modes d'image différents pour l'affichage : Thermique IR, MIX Image, Visible, Autofusion, Zoom.

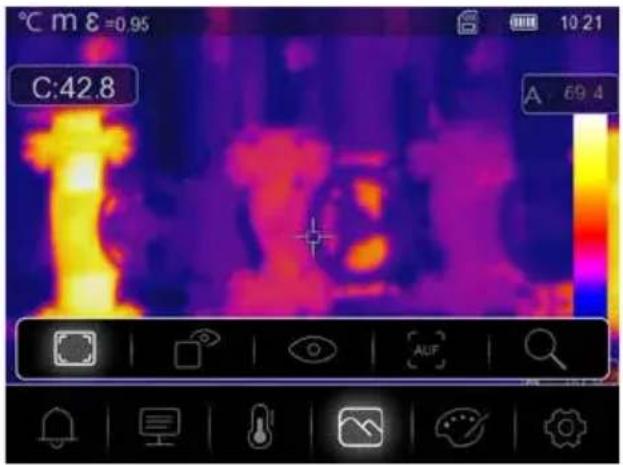

9.1 Image : thermique IR

Seulement l'image infrarouge s'affiche au mode de l'thermique IR.

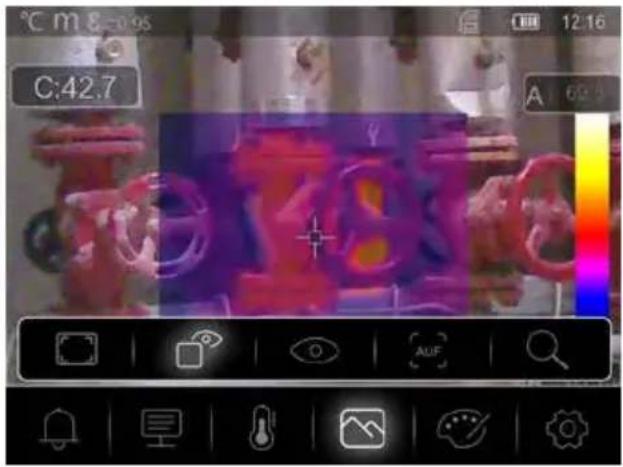

9.2 Image : MIX image

C:42.7 A 65:3

En mode d'MIX Image, une partie de l'image infra-rouge s'affiche dans l'image numérique.

9.3 Image : visible

L'image numérique s'affiche en mode Visible.

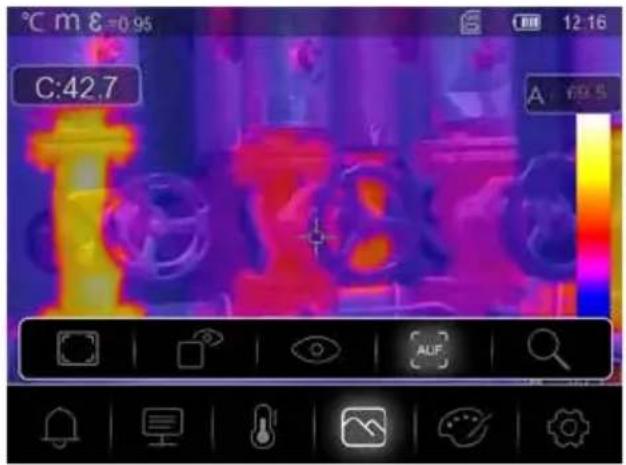

9.4 Image : autofusion

L'image numérique et l'image infrarouge sont superposées en mode d'Autofusion. Cette représentation permet de reconnaître précisément et rapidement la répartition des zones infrarouges importantes. La température dans la zone centrale est mise en évidence sur l'image numérique. Il est possible de régler manuellement le rapport de mélange entre l'image infrarouge et l'image numérique. La partie de la zone superposée correspond presque à la moitié de la taille de l'écran et est centrée. Elle peut toutefois être décalée à une position préférée via l'écran tactile.

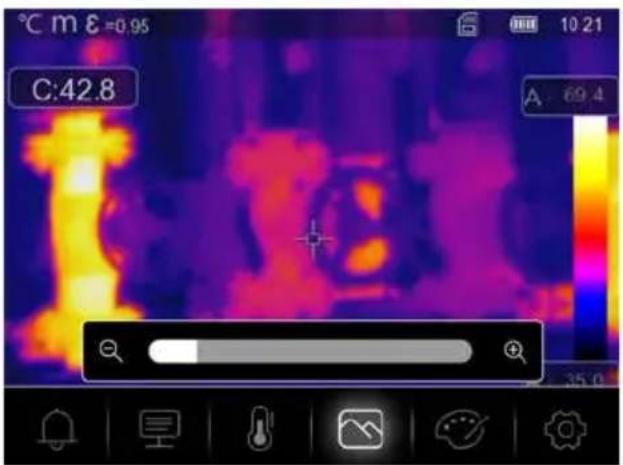

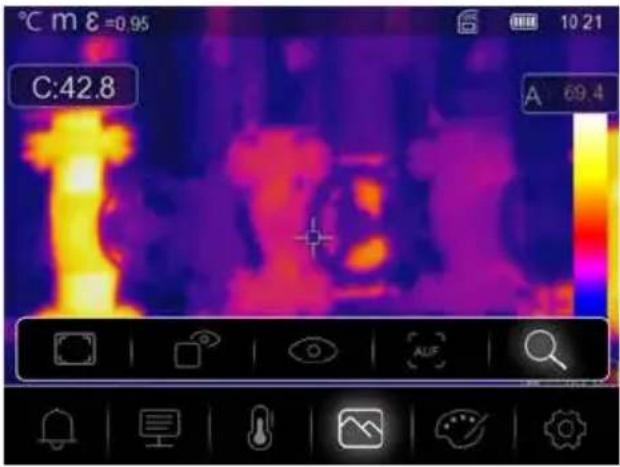

9.5 Image : zoom

En mode zoom, il est possible de grossir 32 fois la zone examinée.

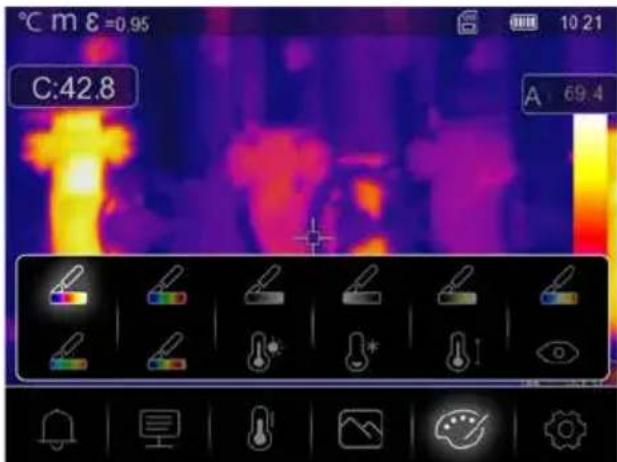

10.0 Réglage de la palette de couleurs

Huit palettes de couleurs standard et quatre palettes de couleurs spéciales sont disponibles pour représenter les températures infrarouges enregistrées. Le choix de palette permet de modifier la représentation en couleurs fausses des images infrarouges affichées ou enregistrées. En fonction de ce qui est sélectionné, les températures mesurées dans la zone actuelle de l'image sont ajustées et s'affichent dans l'espace de couleur correspondant. Le graphique à barres des températures min./max. respectives sert de référence pour l'assignation températures et couleurs. Les palettes de couleurs standard garantissent une reproduction uniforme et linéaire.

Fer

Arc-en-ciel

gris

Gris inversé Échelle de chaud

Plume Chaud/Froid Bleu/Rouge Marron

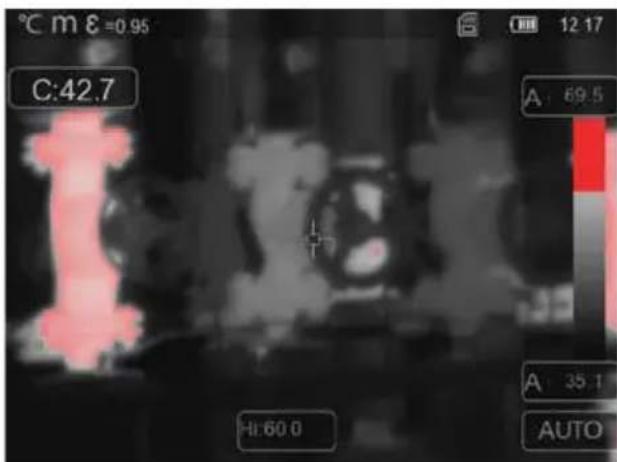

10.1 Palette : au-delà du seuil MAX d'alarme

Les zones dont la température est plus élevée que l'alarme de la température supérieure réglée sont ent en rouge.

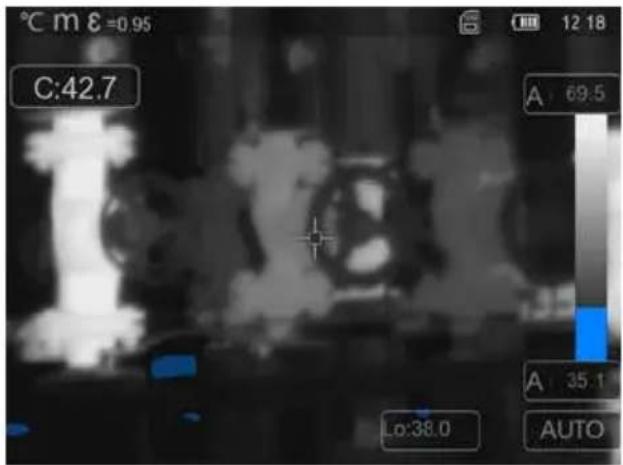

10.2 Palette : en dessous du seuil MIN d'alarme

Les zones dont la température est plus basse que l'alarme de la température inférieure réglée s'affichent en bleu.

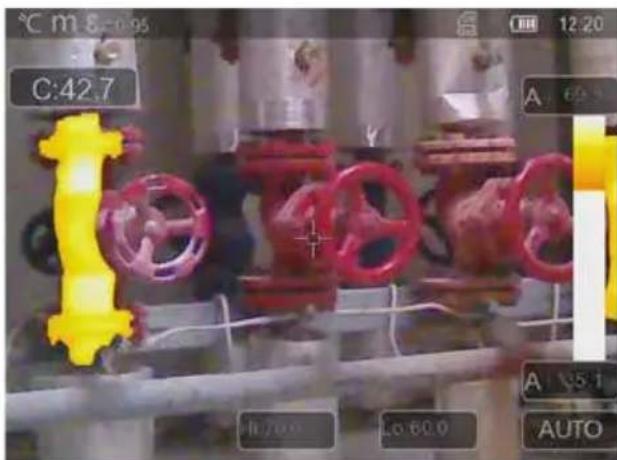

10.3 Palette : intervalle de l'alarme

Les zones dont la température est comprise entre l'alarme de la température supérieure réglée et l'alarme de la température inférieure réglée s'affichent en orange.

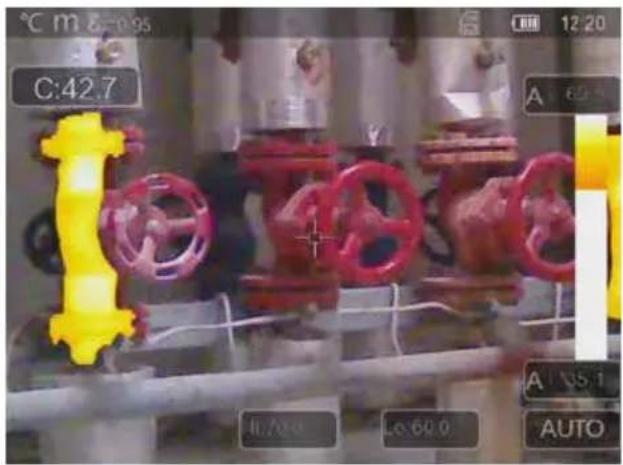

10.4 Palette : zone visible

Les zones dont la température est comprise entre l'alarme de la température supérieure réglée et l'alarme de la température inférieure réglée s'affichent en couleur en utilisant la palette de couleurs choisie. Les autres zones de l'image s'affichent sous forme d'image numérique.

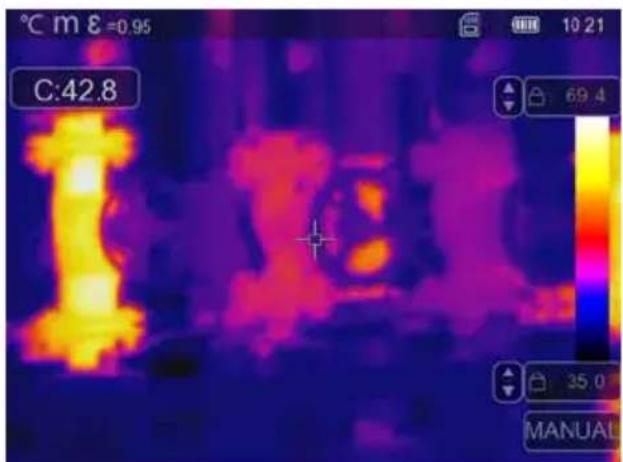

11 Mode de température : modes automatique, manuel et histogramme

Dans le mode de réglage automatique, la plage de températures mesurée de l'image infrarouge et la répartition du spectre chromatique de l'image infrarouge en résultant sont réglées. Le spectre chromatique de l'image infrarouge mesurée est déterminé en fonction de la plage de température et de la gamme des couleurs. La répartition des couleurs de l'image infrarouge est adaptée automatiquement au moyen des valeurs min./max. mesurées et de manière dynamique dans le graphique à barres.

Pour le réglage manuel, la plage de température n'est plus réglée automatiquement par les valeurs min./max. mesurées, mais est réglée par les valeurs manuelles.

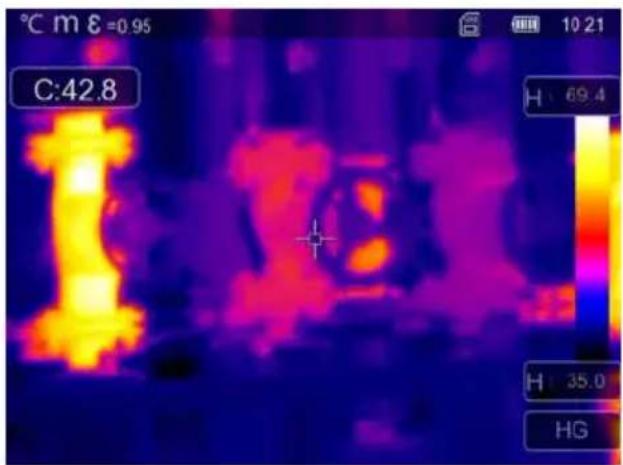

Dans le réglage histogramme, la répartition de l'image infrarouge est adaptée de manière semblable à celle du mode de réglage automatique. En outre, une stabilisation des valeurs min./max. est atteinte par une évaluation statistique de la répartition de la température dans l'image infrarouge (histogramme). Cela permet de stabiliser la vue d'image à image en cas de températures qui varient énormément (par ex. mesures d'objets qui ont bougé).

Pour chaque changement de la plage de températures de l'histogramme (HG) à manuel (MANUAL), les dernières valeurs min./max. respectives mesurées sont prises comme préréglage. Procédure à suivre pour les mesures en mode de température manuel : pour la localisation et l'examen rapides des positions de mesure importantes, observez l'objet à mesurer en mode automatique et calculez la position de mesure optimale où la plage de températures min./max. correspond à la plage de température souhaitée. Une fois que les valeurs min./max. se sont stabilisées, passez au mode manuel sans modifier la position pour reprendre les valeurs actuelles comme préréglage en utilisant la touche (b).

12 Réglages

Réglages Réglages de l'appareil > Réglages de la mesure > Paramètres de l'appli Custor > Réinitialiser >

13.0 Réglages de l'appareil : Mode USB

Mode USB Connexion PC Caméra PC

En mode USB, il est possible de transmettre les données saisies de la caméra thermique à un PC. Il est possible d'utiliser le PC pour la transmission en direct afin que plusieurs personnes puissent examiner en même temps l'image de la caméra. Il faut éjecter correctement le lecteur USB après l'utilisation sur le PC pour éviter des erreurs de lecture sur le PC.

13.1 Réglages de l'appareil : Luminosité

Luminosité

Il est possible de régler la luminosité de l'écran au moyen du curseur.

13.2 Réglages de l'appareil : WiFi

WiFi WiFi SSID XXXXX Mot de passe 12345678

Le WiFi permet d'établir une connexion à l'appareil. La SSID standard est « TCHS » ou « TCHS Pro » et le mot de passe standard est « 12345678 ». Il est possible d'accéder aux données de la caméra après la connexion avec l'application HighSense de Laserliner.

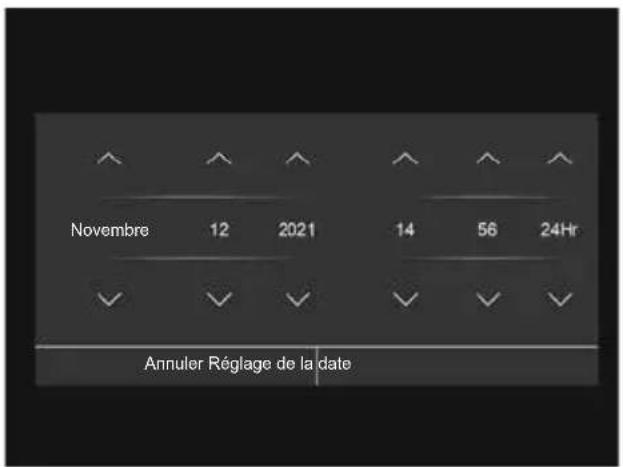

13.3 Réglages de l'appareil : date/heure

Novembre 12 2021 14 56 24Hr Annuler Réglage de la date

Il est possible de régler l'heure et la date en utilisant les touches fléchées.

13.4 Réglages de l'appareil : langue

Langue English Deutsch Español Français Italiano Nederlands

Il est possible de régler la langue nécessaire dans ce menu.

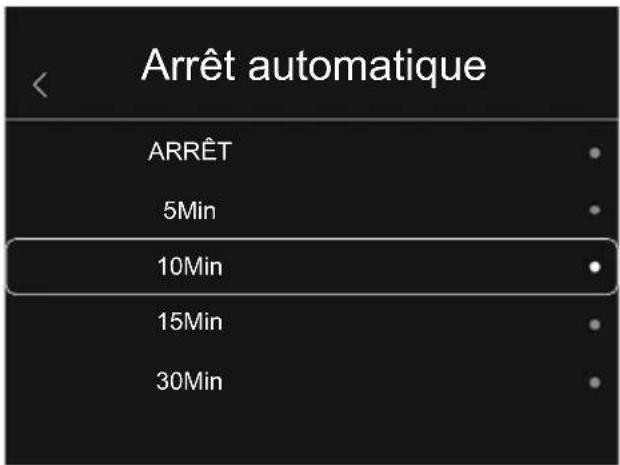

13.5 Réglages de l'appareil : arrêt automatique

Arrêt automatique ARRÊT 5Min 10Min 15Min 30Min

L'appareil s'éteint automatiquement dès que la durée d'inactivité réglée est écoulée. La minuterie est terminée lorsque l'on touche l'écran tactile ou lorsque l'on appuie sur une touche.

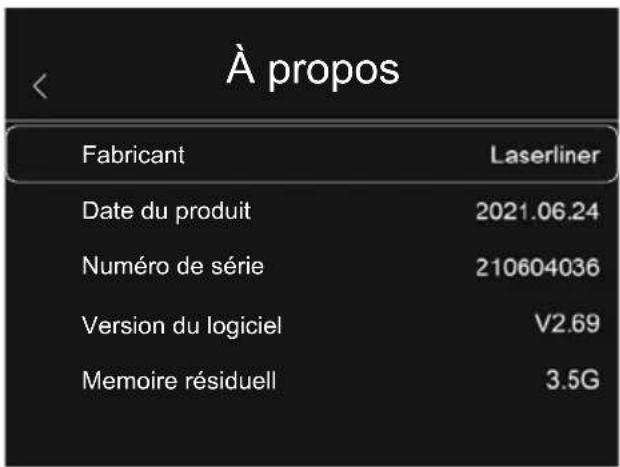

13.6 Réglages de l'appareil : à propos

À propos Fabricant Laserliner Date du produit 2021.06.24 Numéro de série 210604036 Version du logiciel V2.69 Memoire résiduell 3.5G

Les informations produit apparaissent dans ce menu

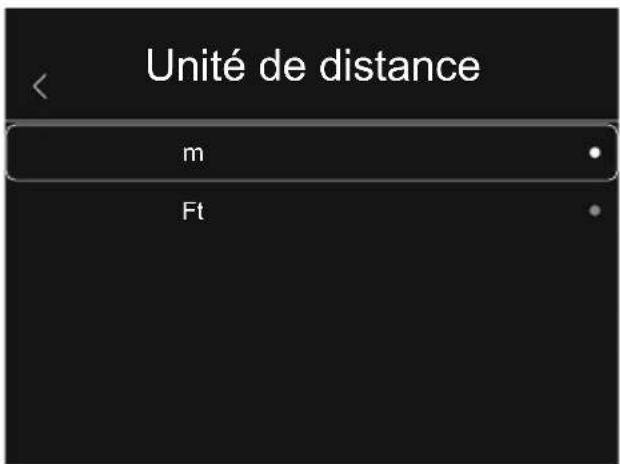

14.0 Réglages de la mesure : unité de distance

Unité de distance m Ft

Il est possible de régler l'unité de distance dans ce menu.

14.1 Réglages de la mesure : unité de température

Unité de température Celcius (°C) Fahrenheit (°F) Kelvin (K)

Il est possible de régler l'unité de température dans ce menu.

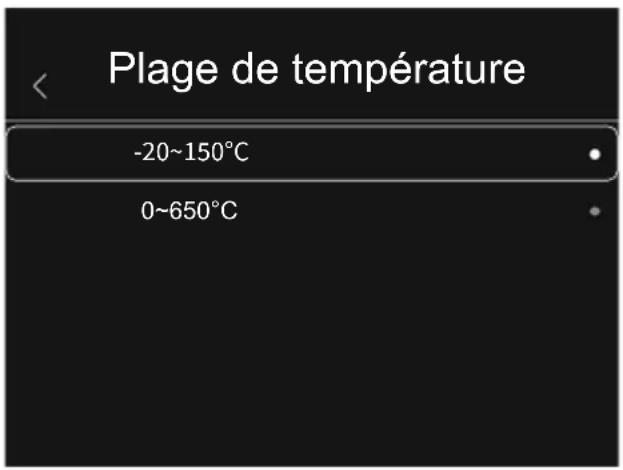

14.2 Réglages de la mesure : plage de température

Plage de température -20~150°C 0~650°C

Il est possible de présélectionner la plage de température dans ce menu. Deux plages sont disponibles : de -20 à 150 °C (plage optimale pour la thermographie des bâtiments à l'intérieur et à l'extérieur) et de 0 à 650 °C (optimale pour les applications industrielles).

14.3 Réglages de la mesure : mode alarme

Mode Alarme ARRÊT Alarme au-dessus de Alarme en dessous de Intervale de l'alarme

Il est possible d'activer « Alarme au-dessus de » et « Alarme au-dessous de » dans le menu « Mode d'alarme ».

Il faut activer « Alarme au-dessus de » et « Alarme au-dessous de » pour pouvoir utiliser la fonction « Plage de l'alarme ».

La plage de l'alarme est composée des valeurs limites pour « Alarme au-dessus de » et « Alarme au-dessous de ». L'alarme sonore retentit lorsqu'une température est mesurée qui se situe entre ces deux valeurs limites, par exemple, lorsque l'« alarme au-dessus de » est réglée à 40 °C et l'« alarme au-dessous de » est réglée à 30 °C et lorsque la température mesurée est 35 °C.

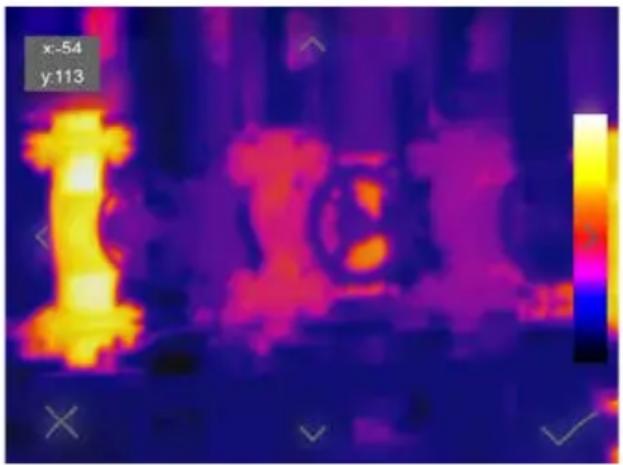

14.4 Réglages de la mesure : aligner l'image

Il est possible d'assortir une image numérique et une image infrarouge en utilisant les touches fléchées.

15 Réinitialiser

Réinitialiser Formater la mémoire Réglages d'usine

Il est possible de supprimer la galerie des médias actuelle en sélectionnant « Formater la mémoire ». Sélectionner « Réglages d'usine » pour supprimer tous les réglages effectués. Il est conseillé de formater la carte SD directement sur le PC dans le format FAT32.

15.0 Caméra : menu

L'appareil est doté d'une fonction photo et vidéo. Les photos sont enregistrées sous forme de fichiers JPG et HIR et contiennent, en plus de l'image infrarouge/numérique également les données radiométriques de la mesure. Les enregistrements vidéo sont enregistrés sous forme de MP4 et contiennent les données infrarouges de la séquence vidéo.

15.1 Caméra : foyer et obturateur

En plus des réglages de base sur l'appareil de mesure, le foyer de la caméra et la fonction « obturateur » sont des composantes permettant d'obtenir un résultat thermographique adapté. Il faut régler le mieux possible la mise au point sur l'objet à mesurer si bien que la silhouette et les contours soient nettement reconnaissables à l'écran. Il ne faut alors pas toucher la lentille de l'objectif. Il est possible de calibrer manuellement ou automatiquement l'image. Le calibrage manuel est déclenché en appuyant de manière continue sur la touche (a). Le calibrage automatique a lieu après un laps de temps pour conserver cycliquement le capteur de l'image IR dans la plus grande plage de précision.

15.2 Caméra : prise d'une photo

La pression de la touche de déclenchement permet de figer l'image et le menu de mémorisation s'affiche. Dans le menu de mémorisation, il est possible d'éditer l'image avant la mémorisation. Il est possible d'ajouter des commentaires écrits. Un éditeur et un clavier s'affichent lorsque l'on appuie sur l'icône symbolisant une note. L'icône représentant une coche permet de quitter l'éditeur après la saisie du texte.

15.3 Caméra : enregistrement vidéo

Il faut appuyer pendant au moins 2 secondes sur la touche de déclenchement pour lancer l'enregistrement vidéo. Il faut appuyer à nouveau sur la touche de déclenchement pour terminer et enregistrer la vidéo.

15.4 Caméra : vue d'ensemble des médias

La galerie des médias permet de sélectionner, de lire et de gérer toutes les données relatives à une photo/vidéo prise avec la caméra thermique. Il est possible de sélectionner la galerie des médias en appuyant sur la touche directe de gauche.

16.0 CustomApps : menu

La fonction CustomApps permet de configurer rapidement et par un seul clic l'appareil également en cas de configurations étendues des paramètres pour les utilisations standard les plus diverses. Il faut appuyer pendant 2 secondes sur la touche directe du menu ou passer par le menu « Réglages » pour sélectionner les applis personnalisées (CustomApps). Vous trouverez de plus amples informations sur les applis personnalisées (CustomApps) ici : https://packd.li/ll/ca2/ap/wi

16.1 CustomApps : réglages usine

Tous les paramètres sont réinitialisés à l'état initial à la sortie d'usine, les réglages de la langue sont conservés. Vu le nombre de paramètres et donc vue la forte probabilité de saisies erronées, il est conseillé de réinitialiser toujours la caméra à l'état initial avant chaque mesure importante. C'est ainsi que les saisies des paramètres peuvent avoir lieu d'un état défini.

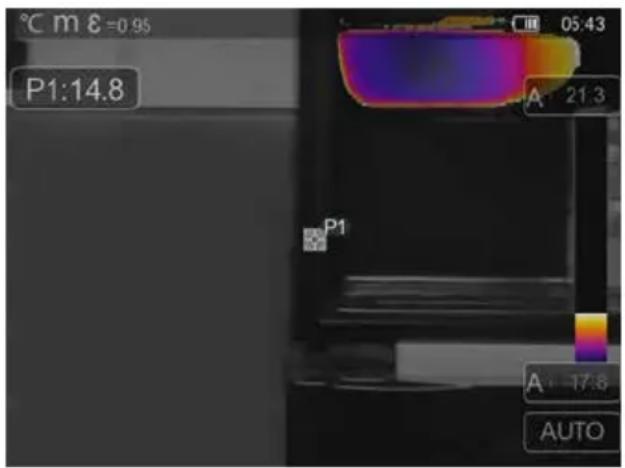

16.2 Customapps : coldview-inspection

°C m ε=0.95 P1:14.8 05.43 A 21.3 P1 A 17.8 AUTO

ColdView-Inspection est parfait pour examiner en détail des zones froides. Il est ainsi possible de détecter rapidement et avec précision les zones présentant des problèmes comme les ponts thermiques, les courants d'air froid ou les fuites d'air par exemple à des cadres de fenêtres ou à des portes. L'image MIX recouvre l'image thermique aux 20 % les plus froids de la zone de température mesurée sur le lieu d'utilisation. La palette de couleurs dense permet de visualiser de manière optimale les zones extrêmes de température exactes. Pour une mesure ultérieure des zones extrêmes, il est possible d'utiliser une palette de couleurs habituelle pour obtenir une image couleur équilibrée pendant la mesure et l'évaluation. Le point central (P1) sert de mesure directe de la température.

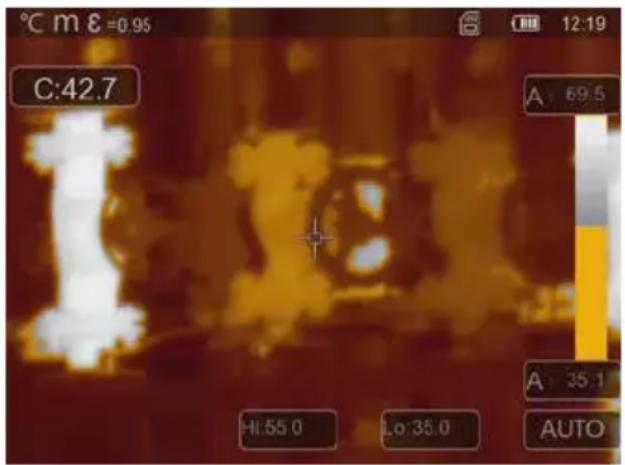

16.3 Customapps : hotview-inspection

°C m ε =0.95 12:19 C:42.7 A 69.5 A 35.1 Hi:55.0 Lo:35.0 AUTO

HotView-Inspection est parfait pour examiner en détail des zones chaudes et pour déterminer les zones à températures élevées. Cela comprend des tubes de chauffage, des fusibles et des raccords électriques. L'image MIX recouvre l'image thermique aux 20 % les plus chauds de la zone de température mesurée sur le lieu d'utilisation. La palette de couleurs dense permet de visualiser de manière optimale les zones extrêmes de température exactes. Pour une mesure ultérieure des zones extrêmes, il est possible d'utiliser une palette de couleurs habituelle pour obtenir une image couleur équilibrée pendant la mesure et l'évaluation. Le point central (P1) sert de mesure directe de la température.

Thermocamera highsense (pro)

°C m ε=0.95 Hi:34.1 Lo:23.4 A 34.1 A 23.3 AUTO

Alarm High sert à mesurer ponctuellement la température et émet une alarme sonore lorsque la valeur limite supérieure est dépassée. Réglez la valeur limite en fonction de l'application (chapitre 6 « Réglage de l'alarme »). Tous les autres paramètres sont déjà fixés. Contrôlez la fonction sur un objet chaud avant de procéder à la mesure de la température. Des utilisations possibles sont, entre autres, le contrôle des valeurs limites de la température dans les productions et la détermination de zones surchauffées dans des bâtiments. Il est également possible de constater des pièces surchauffées dans des machines ou des véhicules, par exemple la surchauffe des freins dans un poids lourd. Il est judicieux d'utiliser l'appareil avec un trépied pour garantir des conditions de mesure stables.

Alarm low sert à mesurer ponctuellement la température et émet une alarme sonore lorsque la valeur limite inférieure est dépassée. Réglez la valeur limite en fonction de l'application (chapitre 6 « Réglage de l'alarme »). Tous les autres paramètres sont déjà fixés. Contrôlez la fonction sur un objet froid avant de procéder à la mesure de la température. Des utilisations possibles sont, entre autres, la détermination rapide de zones de bâtiments où les températures sont trop basses et le contrôle des installations de climatisation. Il est également judicieux d'utiliser l'appareil avec un trépied pour garantir des conditions de mesure stables.

°C m δ=0.98 Hi:38.9 Lo:22.6 42.0 32.0 MANUAL

FeverDetection permet de détecter des personnes ayant de la fièvre. Cette fonction est idéale pour les contrôles rapides avant le début du travail. Il faut effectuer la mesure à la hauteur de la tête. Le front du candidat sert alors de point de mesure. En raison de l'air frais, la température de la peau est habituellement au-dessous de la véritable température corporelle et est prise en considération lors du réglage de l'alarme. Différents facteurs tels que la température ambiante, le type de peau, l'humidité de la peau, les cosmétiques et les crèmes peuvent avoir une influence sur la mesure infra-rouge de la température corporelle et la faire varier plus fortement que ce serait le cas avec d'autres méthodes de mesure. Assurez-vous que la mesure a lieu dans un endroit à l'abri du vent et que l'endroit où est effectuée la mesure est, dans la mesure du possible, sec et non traité. Dès que la température d'alarme est dépassée, l'appareil émet une alarme sonore qui devrait correspondre à une température plus élevée. La représentation de la fièvre s'affiche, en plus, à l'écran. Pour ajuster avec précision la différence de la température corporelle et les tolérances, il est possible d'adapter la compensation température (offset) (voir 7.3), pour augmenter la précision de la température, adapter l'offset par ex. avec un bain d'eau exactement tempéré (35 °C) jusqu'à ce que la mesure (36,5 °C) s'affiche.

C:42.7 A: 60.5 A 05:1 AUTO

HighSense a été conçu pour une mesure précise de la température moyenne dans des zones de grande taille, planes et uniformément tempérées, par exemple des murs. Le calcul de la valeur moyenne permet d'obtenir des résultats de mesure plus précis et plus fiables qu'avec une mesure à un seul point. Pendant la mesure, aucun endroit chaud ou froid ne doit être visible et toute la zone de l'image devrait être tempérée aussi uniformément que possible. Afin d’empêcher un décalage de la zone de mesure lors de la mesure, veillez à une assise sûre de la caméra thermique. Il est alors judicieux d’utiliser l’appareil avec un trépied. La température moyenne calculée s’affiche sous forme de valeur moyenne AVG sur toute la surface de mesure.

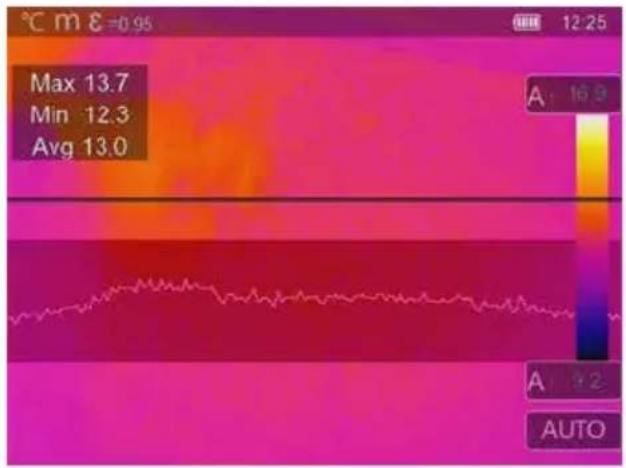

16.8 Customapps : senseline

°C m ±0.95 Max 13.7 Min 12.3 Avg 13.0 A: 16.9 A: 2 AUTO

SenseLine permet de visualiser l'évolution de la température sous forme d'une courbe de température. Il est possible de reconnaître rapidement également des différences de température minimales dans la zone examinée. La mesure a lieu le long de la ligne de base horizontale. En plus, les températures maximale, minimale et moyenne sont indiquées. Il est plus facile d'examiner des objets qui ne sont pas faciles à reconnaître tels que, par exemple, les chauffages au sol, grâce aux évolutions de la température avec hausse et chute de la courbe aux limites de l'objet.

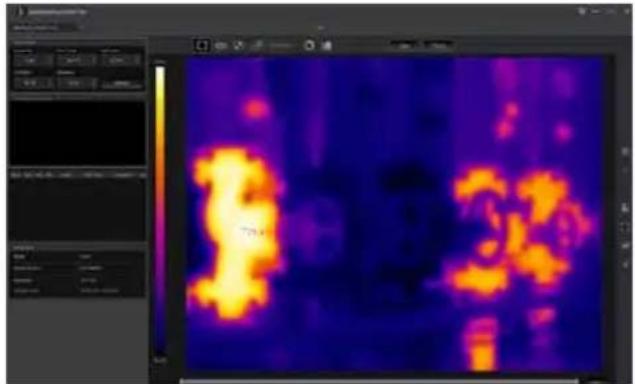

17 Logiciel pour les ordinateurs de bureau fonctionnant avec windows

Le logiciel disponible en ligne permet de transférer les données enregistrées au PC et de les utiliser pour un traitement et une documentation ultérieurs. Téléchargez le logiciel et suivez les instructions d'installation. https://packd.li/ll/qrplus/ap/wi

Il n'est pas nécessaire d'installer des pilotes. Le logiciel fonctionne sous Windows 10 et 11.

1. 2.

L'application HighSense est utile pour une visualisation et une documentation simples des résultats de la mesure. Activez l'interface WiFi de la caméra thermique et établissez la connexion avec le smartphone. La visualisation des vidéos en temps réel ainsi que la création et l'enregistrement de captures d'écran font partie des fonctions de l'application. Il est, en outre, possible d'écrire des notes, d'exporter des rapports PDF, de visualiser des informations sur l'image et de supprimer des images.

Vous trouverez de l'aide pour l'utilisation de l'appli dans le point « Aide » de l'application.

Diagnostic d'erreur

En cas de problèmes lors de l'utilisation de la caméra thermique, veuillez procéder de la manière indiquée dans le tableau ci-dessous. Si le problème persiste, veuillez contacter le service après-vente de la société UMAREX-Laserliner.

Erreur Cause Solution

Mise en marche impossiblede l’appareil	Pas de batterie /Batterie vide	Insérer la batterie /Charger la batterie
Arrêt soudain de l’appareil	Pas d’énergie Charger la batterie
Pas d’image du rayonnement thermique	Protection de la lentillesur l’appareil	Retirer la protectionde la lentille

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé de l'appareil. Stocker l'appareil à un endroit sec et propre.

Calibrage

Il est nécessaire de calibrer et de contrôler régulièrement l'instrument de mesure afin d'en garantir la précision et le fonctionnement. Nous recommandons de le calibrer une fois par an. Communiquez avec votre distributeur ou le service après-vente d'UMAREX-LASERLINER.

Thermocamera highsense (pro)

Données techniques Sous réserve de modifications techniques. (22W25)
	ThermoCamera HighSense ThermoCamera HighSense Pro
Type de capteur Microbolomètre non refroidi
Résolution de la température infrarouge	160 x 120 pixels 384 x 288 pixels
Résolution de l’écran 640 x 480 pixels
Champ de vision (FOV) 20.7° x 15.6° 41.5° x 31.1°
Résolution spatiale 2,26 mrad 1,89 mrad
Foyer réglable
Cycle de l’obturateur Auto, 1 min, 3 min, 5 min, 10 min, 15 min, 30 min, Arrêt
Sensibilité thermique < 50 mK @30°C
Plage de mesure / Précision -20°C ... 150°C, 0°C ... 650°C / ± 2°C ou 2% de la valeur mesurée
Type de l’écran Écran TFT 3,5 pouces
Mode	Image du rayonnement thermique, Caméra numérique, Image MIX, Photo incrustée
Fonction image Zoom numérique 1-32x
Format de l’image / la vidéo JPEG / MPEG-4
Mémoire carte micro SD jusqu’à 8 GB
Connexions USB du type C, Filetage 1/4" pour trépieds
Caractéristiques de fonctionnement du module radio	Norme WLAN: IEEE 802.11 b/g/n; Bande de fréquences: 2.400 - 2.4835 GHz (IEEE 802.11 b/g/n); Canaux radio: Canal 9; Puissance d’émission: 17 dBm max.; Débit de transmission: IEEE 802.11 b à 11 Mbps, IEEE 802.11 g/n à 54 Mbps (à 15 ± 2 dBm); Sécurité: ouvert; Mode serveur local: Adresse IP 192.168.230.1, HTTP, aucun DHCP; Port: 80
Conditions de travail	-15°C ... 50°C, humidité relative de l’air 10 ... 90% RH, non condensante, altitude de travail max. de 2000 m au-dessus du niveau moyen de la mer
Conditions de stockage	-20°C ... 70°C, humidité relative de l’air 10 ... 99% RH
Alimentation électrique / Temps de charge / Durée de fonctionnement	Pack d’accu Li-ion 3,7V / 2,6Ah / 9,62Wh env. 4 heures / env. 4 heures
Dimensions (L x H x P) / Poids 95 x 230 x 112 mm / 530 g (pack d’accu inclus)

Réglementations UE et GB et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne et au Royaume-Uni.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne et Royaume-Uni sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur

https://www.laserliner.com

Thermocamera highsense (pro)

FR Cet appareil, ses accessoires, cordons et batteries se recyclent À DÉPOSER EN MAGASIN À DÉPOSER EN DÉCHETERIE OU

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

CE UK CA

-Laserliner-
