Swiss Garde 300 UP IR - Détecteur de mouvements Niko - Notice d'utilisation et mode d'emploi gratuit

Marque	Niko
Modèle	Swiss Garde 300 UP IR
Type de produit	Détecteur de mouvements infrarouge passif (PIR)
Utilisation	Intérieur, montage mural
Alimentation	230 V – 50 Hz
Puissance de commutation max	2300 W (10 A, cos φ = 1,0)
Puissance de commutation (cos φ = 0,5)	1150 VA (5 A)
Puissance LED max	350 W
Zone de détection	180°
Portée	Env. 10 m de rayon (à 3 m de hauteur)
Réglage crépusculaire	5 – 2000 lux (continu)
Temporisation	Impulsion, env. 10 s à 20 min
Hauteur de montage	1 – 3 m (optimal 1 – 1,5 m)
Type de protection	IP20
Température d'utilisation	-20 à +40 °C
Dimensions (partie visible)	88 x 88 x 30 mm
Montage	Encastré dans boîte d'encastrement
Réglages	Potentiomètres TIME, LUX, SENS (via télécommande)
Indicateurs	LED d'état
Accessoires	Télécommande P-IR (optionnelle)
Nettoyage	Nettoyer la lentille avec un chiffon doux et sec. Éviter les solvants.
Sécurité	Installation par un électricien qualifié. Couper l'alimentation avant intervention.

FOIRE AUX QUESTIONS - Swiss Garde 300 UP IR Niko

Quelle est la hauteur de montage recommandée pour le détecteur Swiss Garde 300 UP IR ?

La hauteur de montage optimale est comprise entre 1 et 1,5 mètre. Le détecteur peut être installé jusqu'à 3 mètres, mais la portée de détection en sera affectée.

Comment régler le seuil crépusculaire ?

Le réglage s'effectue via le potentiomètre LUX sur le détecteur. Tournez-le pour ajuster le niveau de luminosité à partir duquel le détecteur s'active. La plage va de 5 à 2000 lux.

Que faire si le détecteur ne s'allume pas ?

Vérifiez d'abord le réglage du seuil crépusculaire : il est peut-être trop élevé. Contrôlez également l'éclairage et le fusible. Si le problème persiste, consultez un électricien.

Comment réduire la portée de détection ?

Vous pouvez réduire la portée en ajustant le potentiomètre SENS (uniquement avec la télécommande P-IR). Vous pouvez également coller du ruban adhésif sur la lentille pour masquer certaines zones.

Quelle est la puissance maximale des lampes connectées ?

Le détecteur supporte jusqu'à 2300 W pour les charges résistives et 1150 VA pour les charges inductives. Pour les LED, la limite est de 350 W.

Puis-je utiliser un bouton poussoir avec ce détecteur ?

Oui, un bouton poussoir externe (sans témoin lumineux) peut être connecté à l'entrée R pour commander manuellement l'éclairage.

Comment nettoyer la lentille du détecteur ?

Utilisez un chiffon doux et sec pour nettoyer la lentille. N'utilisez pas de produits abrasifs ou de solvants qui pourraient l'endommager.

Quelle est la zone de détection du détecteur ?

La zone de détection est de 180° avec une portée d'environ 10 mètres de rayon à une hauteur de 3 mètres. La sensibilité est réduite de 50% pour les mouvements directement en direction du détecteur.

Le détecteur est-il adapté à une utilisation en extérieur ?

Non, le détecteur est conçu pour une utilisation en intérieur uniquement. Il est classé IP20, ce qui signifie qu'il n'est pas protégé contre l'eau.

Comment réinitialiser le détecteur ?

Il n'y a pas de réinitialisation spécifique. Vous pouvez couper l'alimentation pendant quelques secondes, puis la rétablir. Après environ 1 minute, le détecteur est à nouveau opérationnel.

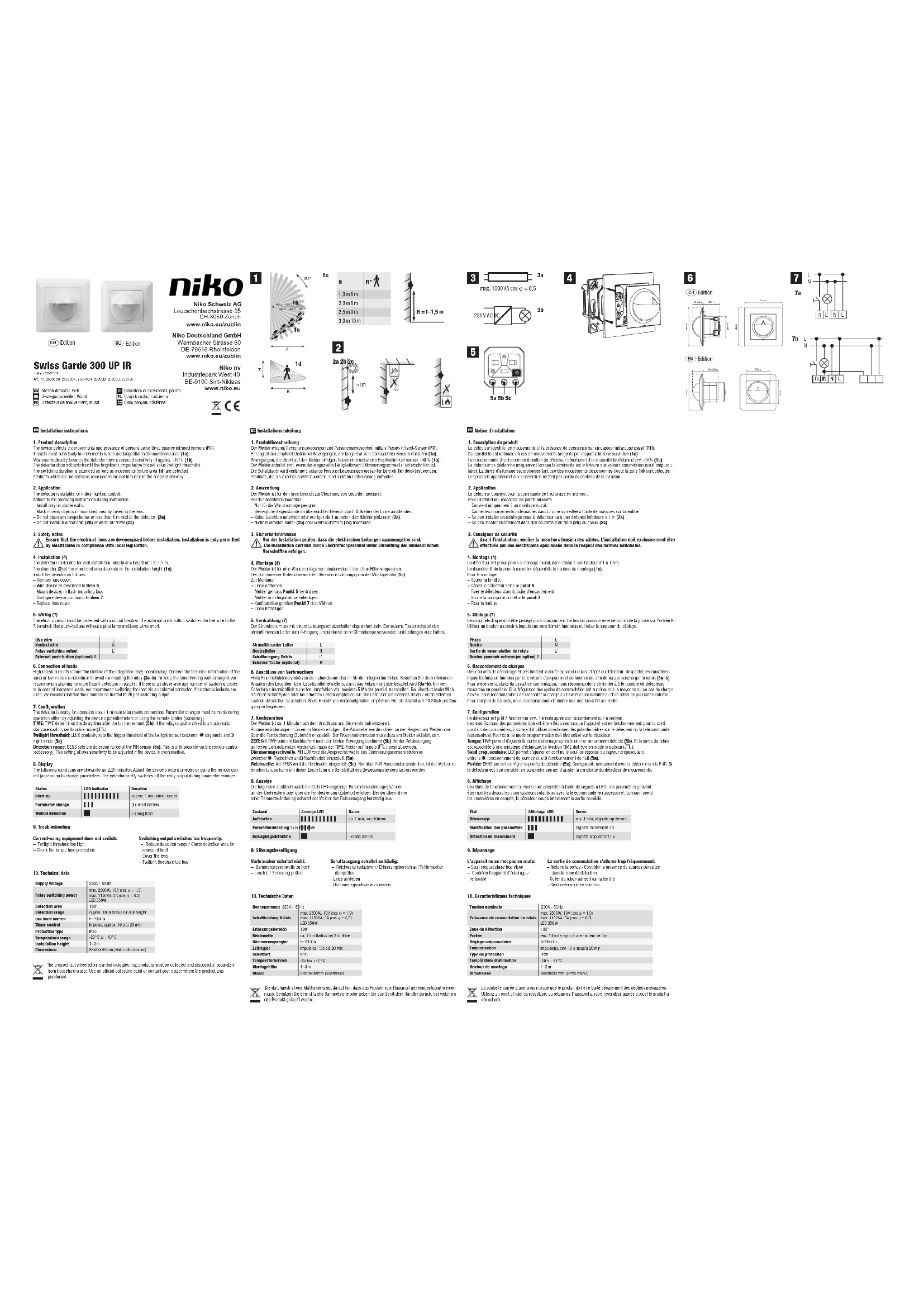

MODE D'EMPLOI Swiss Garde 300 UP IR Niko

Détecteur de mouvement, mural

1. Description du produit

Le détecteur identifie les mouvements et la présence de personnes par un capteur infrarouge passif (PIR)

Sa sensation est optimisée en cas de mouvements tangibles par rapport à la zone suivie (1b). Les mouvements directement en direction du détecteur bénéficient d'une sensibilité réduite d'env. -50% (1b). Le détecteur se déclenche uniquement lorsque la luminosité est inférieure aux valeurs paramétrées (seuil crépusculaire). La durée d'allumage est prolongée tant que des mouvements de personnes (toute la zone 1d) sont détectés. Les produits appartenant aux accessoires ne font pas partie du contenu de la livraison.

1. Application

Le détecteur convient pour la commande de l'éclairage en intérieur.

Pour l'installation, respecter les points suivants — Convient uniquement à un montage mural

- Cacher les mouvements indésirables dans la zone surveillée à l'aide de masques sur la lentille.

- Ne pas installer un éclairage sous le détecteur ou à une distance inférieure à - Ne pas monter directement dans des courants d'air froid (2b) ou chaud (2c)

1. Consignes de sécurité

Avant l'installation, vérifier la mise hors tension des câbles. L'installation doit exclusivement être effectuée par des électriciens spécialisés dans le respect des normes nationales.

1. Montage (4)

Le détecteur est prévu pour un montage mural, dans l'idéal à une hauteur d'1 à 1,5m.

Le diamètre D de la zone à sauvegarder dépend de la hauteur de montage (1c)

– Retirer la lentille

– Câbler le détecteur selon le point 5.

- Fixer le détecteur dans la boîte d'encastrement.

– Suivre la configuration selon le point 7

1. Câblage (7)

Le circuit électrique doit être protégé par un disjoncteur. Le bouton poussoir externe commute la phase sur l'entrée R. Utiliser un bouton poussoir à impulsions sans témoin lumineux et limiter la longueur du câblage.

Des courants de démarrage élevés limitent la durée de vie du relais intégré au détecteur. Respecter les caractéristiques techniques fournies par le fabricant d'ampoules et de luminaires, afin de ne pas surcharger le relais (3a–b). Pour préserver la clarté du circuit de commutation, nous recommandons de limiter à 5 le nombre de détecteurs raccordés en parallèle. Si la fréquence des cycles de commutation est supérieure à la moyenne ou en cas de charge élevée, nous recommandons de raccorder la charge au travers d'une minuterie / d'un relais de puissance externe. Pour l'emploi de ballasts, nous recommandons de limiter leur nombre à 20 par sortie.

1. Configuration

Le détecteur est prêt à fonctionner env. 1 minute après son raccordement sur le secteur. Les modifications des paramètres doivent être effectuées lorsque l'appareil est en fonctionnement : pour la configuration des paramètres, il convient d'utiliser directement les potentiomètres sur le détecteur ou la télécommande (accessoires). Pour cela, le mode programmation doit être activé sur le détecteur.

Temps: TIME permet d'ajuster la durée d'allumage après le dernier mouvement détecté (5b). Si la sortie du relais

est raccordée à une minuterie d'éclairage, la fonction TIME doit être en mode impulsion (P L). Squillow crépusculaire: LUX permet deuster en continu le seuil de réponse du capteur crépusculaire.

entre le ● fonctionnement de journée et le > fonctionnement de nuit (5a).

Portée: SENS permet de régler la portée de détection (5c). Configurable uniquement avec la télécommande P-IR. Si le détecteur est trop sensible, ce paramètre permet d'ajuster la sensibilité du détecteur de mouvements.

1. Affichage

Les états de fonctionnement suivants sont présents à l'aide de voyants à LED. Les paramètres peuvent être modifiés depuis les commutateurs rotatifs ou avec la télécommande (en accessoire). Lorsqu'il prend les paramètres en compte, le détecteur coupe brièvement la sortie de relais.

1. Dépannage

L'appareil ne se met pas en route :

Seuil crépusculaire trop élevé

- Contrôler l'appareil d'éclairage /

le tusible

La sortie de commutation s'allume trop fréquemment:

– Réduire la portée / Contrôler la présence de sources parasites

dans la zone de détection

- Coller du Ruban adhésif sur la lentille

1. Caractéristiques techniques

Tension nominale	230 V – 50 Hz
	max. 2300W, 10A (cos = 1,0 )
Puissance de commutation du relais	max. 1150VA, 5A (cos = 0,5 )
	LED 350W
Zone de détection	180°
Portée	env. 10m de rayon à une hauteur de 3 m
Réglage crépusculaire	5–2000 tx
Temporisation	Impulsions, env. 10 s jusqu'à 20 min
Type de protection	IP20
Température d'utilisation	-20 à +40 °C
Hauteur de montage	1–3 m
Dimensions	88x88x30 mm (partie visible)

La poubelle barrée d’une croix indique que le produit doit être traité séparément des déchets ménagers. Utilisez un point officiel du recyclage, ou retournez l’appareil à votre revendeur auprès duquel le produit a été acheté.

CH Edition

Détecteur de mouvement, mural
