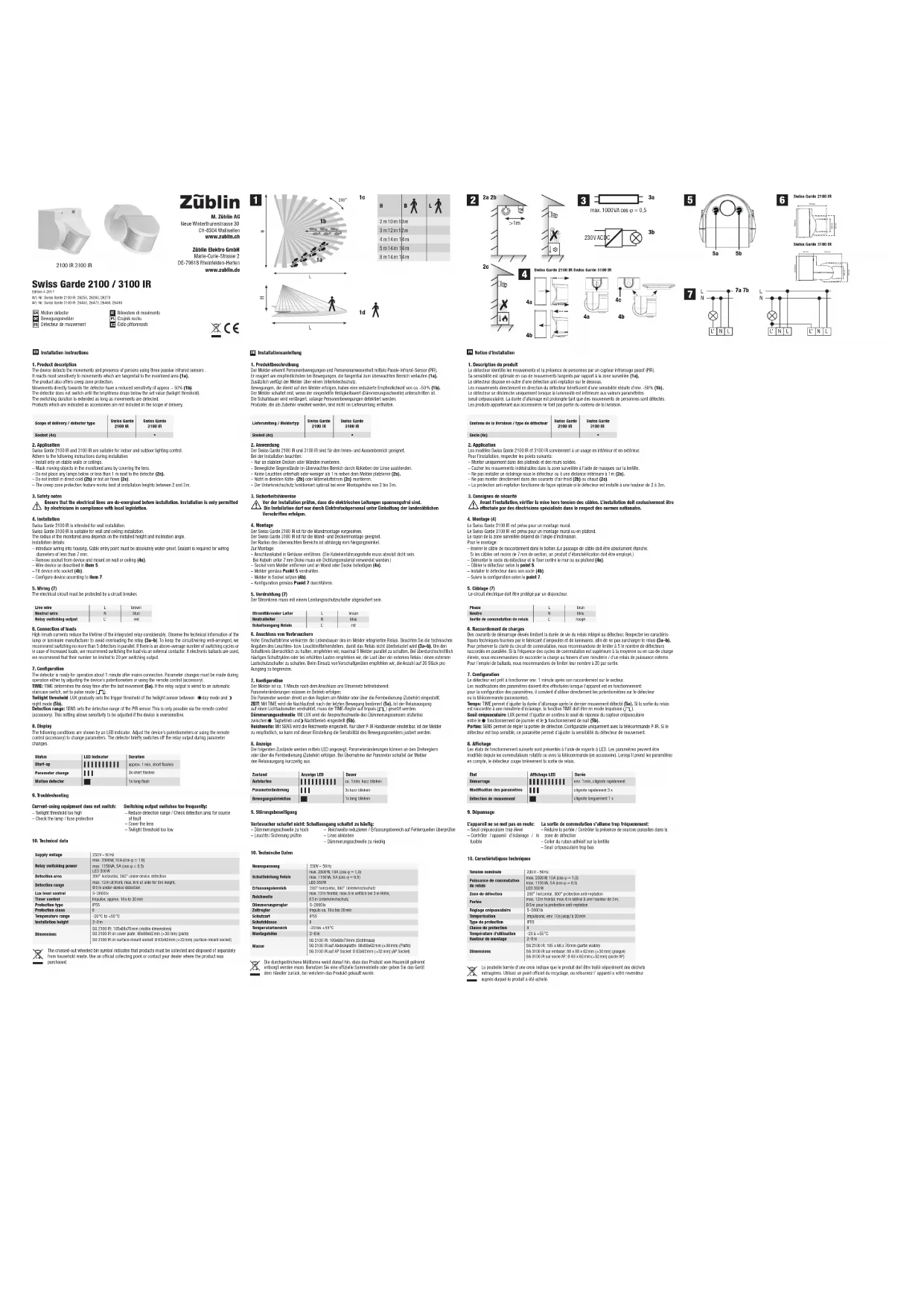

MODE D'EMPLOI Swiss Garde 3100 Niko

FR Détecteur de mouvement

1. Description du produit

Le détecteur identifie les mouvements et la présence de personnes par un capteur infrarouge passif (PIR)

Sa sensibilité est optimale en cas de mouvements tangents par rapport à la zone surveillée (1a).

Le détecteur dispose en outre d'une détection anti-reptation sur le dessous.

Les mouvements directement en direction du détecteur bénéficient d'une sensibilité réduite d'environ.

Le détecteur se déclenche uniquement lorsque la luminosité est intérieure aux valeurs paramètres insuil s'équiseurs de l'el du vie dislivuera est avloignée tout rue des mouvements de personnes sont détectés

(seuil crepusculaire). La durée d'allumage est prolongée tant que des mouvements de Les produits apportant aux accessoires ne font pas partie du centre de la livraison.

Les produits appartenant aux accessoires ne font pas partie du contenu de la livraison

Les modèles Swiss Garde 2100 IR et 3100 IR conviennent à un usage en intérieur et en extérieur.

Pour l'installation, respecter les points suivants:

- Monter uniquement dans des plafonds et des murs solides.

- Cacher les mouvements indésirables dans la zone surveillée à l'aide de masques sur la lentille.

- Ne pas installer un éclairage sous le détecteur ou à une distance interneure à - Ne pas monitor directement dans des courantes d'air freid (2b) ou choul (3c)

- Ne pas monter directement dans des courants d'air froid (2b) ou chaud (2c). - La protection anti-intrusion fonctionne de façon optimale si le détecteur est installé à une hauteur de 2 à 3m.

3. Consignes de sécurité

Avant l'installation, vérifier la mise hors tension des câbles. L'installation doit exclusivement être

effectuée par des électriciens spécialisés dans le respect des normes nationales.

4. Montage (4)

Le Swiss Garde 2100 IR est prévu pour un montage mural.

Le Swiss Garde 3100 IR est prévu pour un montage mural ou en plafond.

Le rayon de la zone surveillée dépend de l'angle d'inclinaison.

Pour le montage:

- Insérer le câble de raccordement dans le boîtier. (Le passage de câble doit être absolument étanche)

Si les câbles ont moins de 7 mm de section, un produit d'étanchéification doit être employé.

- Démonter le socle du détecteur et le fixer contre le mur ou au plafond (4a).

- Cabler le détecteur selon le point 5.

- Installer le détecteur dans son support (4b) - Suivre la configuration selon le point 7

Outre la configuration selon le point

5. Câblage (7)

Le circuit électrique doit être protégé par un disjoncteur.

Phase	L	brun
Neutre	N	bleu
Sortie de commutation de relais	L'	rouge

6. Raccordement de charges

Des courants de démarrage élevés limitent la durée de vie du relais intégré au détecteur. Respecter les caractéris

tiques techniques fournies par le fabricant d'ampoules et de luminaires, afin de ne pas surcharger le relais (3a–b).

Pour préserver la clarté du circuit de commutation, nous recommandons de limiter à 5 le nombre de détecteurs raccordés en parallèle. Si la fréquence des cycles de commutation est supérieure à la moyenne ou en cas de charge

élevée, nous recommandons de raccorder la charge au travers d'une minuterie / d'un relais de puissance externe.

Pour l'emploi de ballasts, nous recommandons de limiter leur nombre à 20 par sortie.

7. Configuration

Le détecteur est prêt à fonctionner env. 1 minute après son raccordement sur le secteur.

Les modifications des paramètres doivent être effectuées lorsque l'appareil est en fonctionnement.

pour la configuration des paramètres, il convient d'utiliser directement les potentiomètres sur le détecteur

Où est la télécommande (accessoires).

Temps: TIME permet d'ajuster la durée d'allumage après le dernier mouvement détecté (5a). Si la sortie du relais 7).

est raccordée à une minuterie d'éclairage, la fonction TIME doit être en mode impulsion (□ L).

Seuil crépusculaire: LUX permet d'ajuster en continu le seuil de réponse entre le ● fonctionnement de journée et le ▶ fonctionnement de nuit (5b).

Portée: SENS permet de régler la portée de détection. Configurable uniquement avec la télécommande P-IR. Si le

détecteur est trop sensible, ce paramètre permet d'ajuster la sensibilité du détecteur de mouvement

8. Affichage

Les états de fonctionnement suivants sont présentés à l'aide de voyants à LED. Les paramètres peuvent être

modifiés depuis les commutateurs rotatifs ou avec la télécommande (en accessoire). Lorsqu'il prend les paramètres

en compte, le détecteur coupe brièvement la sortie de relais.

État

Démarrage		env. 1 min, clignote rapidement
Modification des paramètres		clignote rapidement 3 x
Détection de mouvement		clignote longuement 1 x

9. Dépannage

L'appareil ne se met pas en route : La sortie de commutation s'allume trop fréquemment :

– Seuil crépusculaire trop élevé – Réduire la portée / Contrôler la présence de sources parasites dans la

- Contrôler l'appareil d'éclairage / la zone de détection

fusible – Coller du ruban adhésif sur la lentille

– Seuil crépusculaire trop bas

10. Caractéristiques techniques

Tension nominale	230V~50Hz
Puissance de commutation du relais	max. 23000, W4 (1,0A pos = 1,0) max. 11500 HR, SA (pos = 0,5) LED-550W
Zone de détection	200° horizontal, 360° protection anti-reptation max. 12m frontal, max. 6m latéral à une hauteur de 3 m, i65m pour la protection anti-reptation 5~20001L
Portée
Régiaip réçupuloulaire
Temporisation	Impulsions, env. 10s jusqu'à 20 min
Type de protection	IPSS
Classe de protection	II
Température d'utilisation	-20 à +55°C
Hauteur de montage	2~8m
Dimensions	SD 2100 R: 105 x 68 x 70mm (partie visibile)SD 3100 R sur émbase: 88 x 88 x 82mm (+30mm (plaque)SD 3100 R sur socie AP: 0,63 x 62mm (+32mm (socie AP)

La poubelle barrée d'une croix indique que le produit doit être traité séparément des déchets.

ménagères. Utilisez un point officiel du recyclage, ou retournez l'appareil à votre revendeur auprès duquel le produit a été acheté.

FR Détecteur de mouvement
