| Type de produit | Cuisinière wok à gaz, modèle de table |
| Marque | Bartscher |
| Modèle | GWTH1 |
| Code article | 1052303 |
| Dimensions (L x P x H) | 400 x 600 x 415 mm |
| Poids | 25,4 kg |
| Matériau | Acier inoxydable CHS 18/10 |
| Nombre de brûleurs | 1 |
| Puissance nominale | 11,5 kW (GPL) / 13 kW (gaz naturel) |
| Type de gaz | GPL (G30/G31) ou gaz naturel (G20/G25) |
| Pression de gaz | GPL: 28-30/37 mbar ou 50 mbar; Gaz naturel: 20 mbar |
| Raccordement gaz | R 3/4" |
| Allumage | Manuel (tige d'allumage) |
| Sécurité | Thermocouple de sécurité |
| Accessoires inclus | 1 support wok amovible (∅ 290 mm intérieur), lèchefrite |
| Utilisation | Professionnelle, pour sauter, frire, braiser, étuver |
| Entretien | Nettoyage régulier avec eau savonneuse, éviter produits chlorés |
| Particularités | Brûleur démontable sans outil; livré avec injecteurs pour gaz naturel |
FOIRE AUX QUESTIONS - GWTH1 BARTSCHER
Questions des utilisateurs sur GWTH1 BARTSCHER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Appareil à fondue, raclette et wok au format PDF gratuitement ! Retrouvez votre notice GWTH1 - BARTSCHER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GWTH1 de la marque BARTSCHER.
MODE D'EMPLOI GWTH1 BARTSCHER
Cuisinière wok à gaz, modèle de table
de page 49 à page 72
F/B/CH
Table des matières
1.1 Consignes de sécurité.... 50 1.2 Explication des symboles.... 51 1.3 Sources de danger.... 52 1.4 Utilisation conforme.... 53
2. Généralités.... 54
2.1 Responsabilité et garantie 54 2.2 Protection des droits d'auteur 54 2.3 Déclaration de conformité 54
3. Transport, emballage et stockage 55
3.1 Inspection suite au transport 55 3.2 Emballage 55 3.3 Stockage 55
4. Données techniques
4.1 Indications techniques 56 4.2 Aperçu des composants 57 4.3 Plaque signalétique/tableaux d'information 58
5.1 Instructions pour l'installateur 60
5.1.1 Préparation de la cuisinière wok à gaz 61
5.1.2 Installation 61
5.1.3 Raccordement au gaz 62
5.2 Instructions pour l'utilisateur 69
5.2.1 Consignes de sécurité 69
5.2.2 Première utilisation 70
8. Élimination des déchets 72
Bartscher GmbH

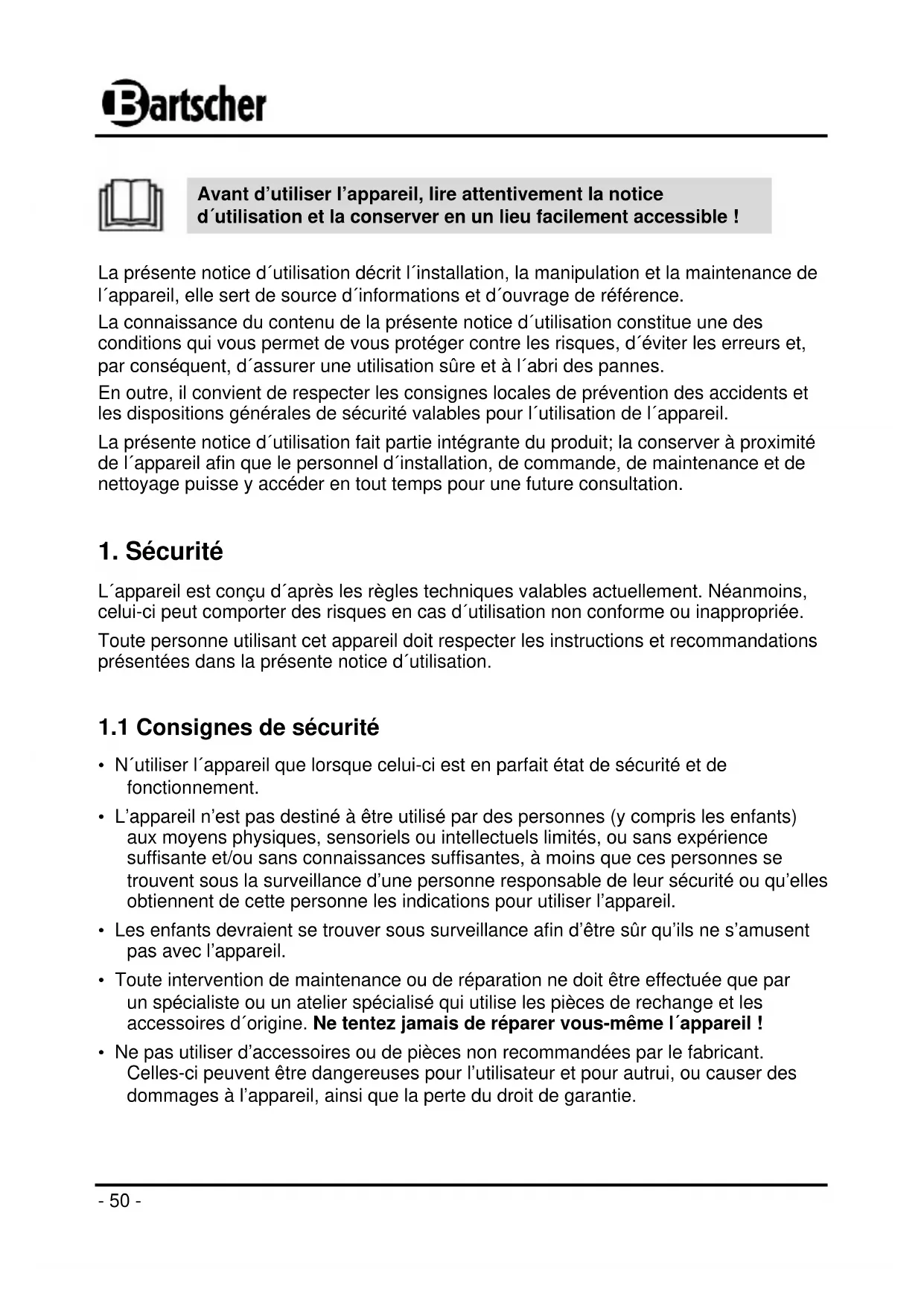

Avant d'utiliser l'appareil, lire attentivement la notice d'utilisation et la conserver en un lieu facilement accessible !
La présente notice d'utilisation décrit l'installation, la manipulation et la maintenance de l'appareil, elle sert de source d'informations et d'ouvrage de référence.
La connaissance du contenu de la présente notice d'utilisation constitue une des conditions qui vous permet de vous protéger contre les risques, d'éviter les erreurs et, par conséquent, d'assurer une utilisation sûre et à l'abri des pannes.
En outre, il convient de respecter les consignes locales de prévention des accidents et les dispositions générales de sécurité valables pour l'utilisation de l'appareil.
La présente notice d'utilisation fait partie intégrante du produit; la conserver à proximité de l'appareil afin que le personnel d'installation, de commande, de maintenance et de nettoyage puisse y accéder en tout temps pour une future consultation.
1. Sécurité
L'appareil est conçu d'après les règles techniques valables actuellement. Néanmoins, celui-ci peut comporter des risques en cas d'utilisation non conforme ou inappropriée.
Toute personne utilisant cet appareil doit respecter les instructions et recommandations présentées dans la présente notice d'utilisation.
1.1 Consignes de sécurité
- N'utiliser l'appareil que lorsque celui-ci est en parfait état de sécurité et de fonctionnement.
- L'appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) aux moyens physiques, sensoriels ou intellectuels limités, ou sans expérience suffisante et/ou sans connaissances suffisantes, à moins que ces personnes se trouvent sous la surveillance d'une personne responsable de leur sécurité ou qu'elles obtiennent de cette personne les indications pour utiliser l'appareil.
- Les enfants devraient se trouver sous surveillance afin d'être sûr qu'ils ne s'amusent pas avec l'appareil.
- Toute intervention de maintenance ou de réparation ne doit être effectuée que par un spécialiste ou un atelier spécialisé qui utilise les pièces de rechange et les accessoires d'origine. Ne tentez jamais de réparer vous-même l'appareil !
- Ne pas utiliser d'accessoires ou de pièces non recommandées par le fabricant. Celles-ci peuvent être dangereuses pour l'utilisateur et pour autrui, ou causer des dommages à l'appareil, ainsi que la perte du droit de garantie.
- Pour éviter tout risque et garantir une performance optimale de l'appareil, celui-ci ne doit être ni modifié ni transformé sans autorisation exprès du fabricant.
- Avant de commencer le nettoyage ou les travaux d'entretien, et en cas où l'appareil n'est pas utilisé pendant une période prolongée, il doit être déconnecté du conduit d'alimentation gaz (il faut fermer le robinet de gaz principal).
1.2 Explication des symboles
Les consignes de sécurité et informations techniques importantes concernant l'appareil sont indiquées dans la présente notice d'utilisation par des symboles. Il est impératif de respecter ces consignes afin d'éviter les accidents ou les dommages corporels et matériels.
DANGER!
Cette indication attire l'attention sur un danger imminent qui peut entraîner des blessures graves ou la mort.
Pour réduire les risques, respectez les instructions qui la suivent.
Avertissement!
Cette indication indique des situations dangereuses qui peuvent causer des blessures graves ou la mort.
Pour réduire les risques, respectez les instructions qui la suivent.
Attention!
Cette indication désigne des situations dangereuses éventuelles qui peuvent entraîner des blessures mineures ou des dommages, un mauvais fonctionnement et/ou défaut de fonctionnement de l'équipement.
Pour réduire les risques, respectez les instructions qui la suivent.
Indication!
Cette indication désigne des conseils et des informations à suivre pour un fonctionnement efficace et sans défaut de l'appareil.
1.3 Sources de danger
DANGER Afin d'éviter le risque associé au gaz, veuillez respecter strictement les consignes de sécurité ci-dessous :
Ne pas utiliser l'appareil s'il ne fonctionne pas correctement, est endommagé ou est tombé par terre. Une installation incorrecte, un entretien, un nettoyage ou une réparation inadéquats peuvent conduire à des blessures graves ou à la mort ainsi qu'à l'endommagement de l'appareil. Pour assurer le fonctionnement sécuritaire de l'appareil, le personnel de service doit recevoir une formation régulière du point de vue technique. NE JAMAIS tenter de démonter ni de réparer l'appareil. De telles opérations ne peuvent être effectuées que par un installateur de gaz qualifié en conformité avec les règlements applicables.
DANGER ! Risque d'étouffement!
Afin d'éviter ce danger, veuillez respecter strictement les consignes de sécurité ci-dessous :
Ne pas laisser les enfants d'accéder aux matériaux d'emballage tels que des sacs en plastique et des éléments de styromousse.
Avertissement ! risque de brûlure !
Afin d'éviter ce danger, veuillez respecter strictement les consignes de sécurité ci-dessous :
Lors de l'allumage de la flamme, NE PAS se pencher sur les brûleurs. Les flammes brûlantes de cette zone peuvent provoquer de graves brûlures. NE JAMAIS toucher les surfaces chaudes des brûleurs à gaz pendant le fonctionnement et immédiatement après leur extinction. Laissez refroidir l'appareil. Utiliser des torchons pour les casseroles ou des gants de protection. Sur le support rond de wok NE PAS UTILISER DE CASSEROLES À FOND PLAT. Lorsque le brûleur est à plein régime, les flammes sortent à l'extérieur à la fois avec le wok et sans le wok, depuis les côtés vers le haut, ou au-dessus du support de wok. Ceci peut entraîner des brûlures graves.
Avertissement ! risque d'incendie et d'explosion !
Afin d'éviter ce danger, veuillez respecter strictement les consignes de sécurité ci-dessous :
Ne pas laisser l'appareil sans surveillance pendant le chauffage des huiles ou des graisses, car elles peuvent s'enflammer. Ne placer aucun objet inflammable à proximité de l'appareil. NE JAMAIS éteindre la flamme ni le feu avec de l'eau, fermer le robinet d'arrêt du gaz et étouffer la flamme avec un couvercle ou une couverture anti-feu. NE PAS recouvrir les brûleurs, ni les panneaux situés dessous, ni les ouvertures d'air dans les parois d'une feuille d'aluminium, ni argenté ni d'aucun autre matériau semblable. Ceci peut conduire à une insuffisance de la circulation d'air et de la combustion du gaz et provoquer une surchauffe.
Attention!
L'appareil a été conçu et fabriqué pour un usage industriel et pour les cuisines. Il ne doit être manipulé que par un personnel qualifié.
La sécurité de fonctionnement de l'appareil est garantie uniquement lors de l'utilisation conforme de celui-ci.
Toutes les interventions techniques, y compris le montage et la mise en état, doivent être uniquement effectuées par le service après-vente qualifié.
La cuisinière wok à gaz est conçue pour la préparation de plats occidentaux et orientaux, pour frire, braiser, sauter, cuire à l'étuvée et est destinée exclusivement à la préparation des aliments.
- NE PAS utiliser cet appareil pour chauffer des produits autres que des aliments.
Attention!
Toute autre utilisation que celle indiquée et/ou toute utilisation différente de l'appareil est interdite et est considérée comme non conforme.
Les prétentions de tous types contre le fabricant et/ou ses fondés de pouvoir par suite de dommages résultant d'une utilisation non conforme de l'appareil sont exclues.
L'exploitant est seul responsable en cas de dommages liés à une utilisation non conforme.
2.1 Responsabilité et garantie
Toutes les indications et consignes contenues dans la présente notice d'utilisation ont été réunies en tenant compte des prescriptions en vigueur, du niveau actuel de développement technique ainsi que de nos connaissances et expériences de plusieurs années. Les traductions de la notice d'utilisation ont été également effectuées consciencieusement. Nous déclinons toutefois toute responsabilité en cas d'erreurs de traduction. La version allemande ci-jointe de la présente notice d'utilisation fait foi. Le contenu effectif de la livraison peut différer éventuellement des explications décrites ici et des représentations graphiques pour les modèles spéciaux, lorsque vous bénéficiez d'options de commande supplémentaires, ou liées aux dernières modifications techniques.
Attention!
Avant de commencer toute activité en lien avec l'appareil, et surtout avant de l'utiliser, lire attentivement ce mode d'emploi !
Le fabricant n'est pas tenu responsable de tout dommage ou dysfonctionnement dus à :
- un non respect des indications de mise en service et de nettoyage;
- une utilisation non conforme à l'utilisation de base :
- des réparations effectuées par l'utilisateur;
- l'utilisation de pièces de rechange non approuvées.
Nous nous réservons le droit d'apporter des modifications techniques sur le produit pour améliorer ses qualités fonctionnelles et son développement.
2.2 Protection des droits d'auteur
La notice d'utilisation et les textes, les dessins, figures et autres représentations qui y sont contenus sont protégés par la loi sur les droits d'auteur. Les reproductions de tous types et de toutes formes – même partielles – ainsi que l'exploitation et/ou la transmission de son contenu ne sont pas permises sans autorisation écrite du fabricant. Toute violation de ces dispositions ouvre droit à des dommages et intérêts. Les autres droits demeurent réservés.
Remarque!
Les indications du contenu, les textes, dessins, figures et autres représentations sont protégés par les droits d'auteur et soumis à d'autres droits de propriété industrielle. Toute exploitation abusive est passible de peine.
2.3 Déclaration de conformité
L'appareil correspond aux normes et directives actuelles de l'Union européenne. Nous l'attestons dans la déclaration de conformité CE. Nous vous ferons volontiers parvenir sur demande la déclaration de conformité correspondante.
3.1 Inspection suite au transport
Vérifier l'intégralité et l'absence de dommages dus au transport dès réception du produit. En cas de dommages identifiables extérieurement dus au transport, refuser ou accepter le produit livré uniquement sous réserve.
Noter l'étendue du dommage sur les documents de transport/le bon de livraison du transporteur. Engager une réclamation.
Dès la détection des défauts cachés, formuler immédiatement une réclamation, les prétentions à dommages et intérêts étant valables uniquement dans les délais prescrits.
3.2 Emballage
Ne jeter pas le carton extérieur de l'appareil. Vous en avez besoin éventuellement pour garder l'appareil, lors d'un déménagement ou lorsque vous devez envoyer l'appareil à notre service après-vente en cas d'éventuels dommages. Retirer complètement les emballages extérieur et intérieur avant la mise en service de l'appareil.
Remarque!
Si vous désirez éliminer l'emballage, respectez les consignes en vigueur dans votre pays. Réintroduisez les matériaux d'emballage récupérables dans le circuit de recyclage.
Contrôlez si l'appareil et les accessoires sont complets. S'il devait manquer des éléments, veuillez contacter notre service après-vente.
3.3 Stockage
Garder les emballages fermés jusqu'à l'installation de l'appareil et en respectant les indications d'installation et de stockage apposées à l'extérieur.
Stocker les emballages uniquement dans les conditions suivantes :
- Ne pas garder les emballages à l'extérieur.
- Les tenir à l'abri de l'humidité et de la poussière.
- Ne pas les exposer aux fluides agressifs.
- Les protéger des rayons du soleil.
- Eviter les secousses mécaniques.
- En cas de stockage prolongé (> 3 mois), contrôler régulièrement l'état général de tous les éléments et de l'emballage. Si nécessaire, les rafraîchir et les renouveler.
| Nom | Cuisinière wok à gaz, modèle de table GWTH1 |
| Code-No. : | 1052303 |
| Matériau : CHS 18/10 | |
| N° de brûleurs / Puissance : 1 à 11,5 kW | |
| Raccordement au gaz : R 3/4" | |
| Pression du gaz de raccordement : | G 30/G 31 : 28 – 30/37 mbar G 20 : 20 mbarG 30/G 31 : 50 mbar G 25 : 25 mbar |
| Débit calorifique nominal : | Gaz naturel : 13 kW, GPL : 11,5 kW |
| Dimensions : L 400 x P 600 x | H 415 mm |
| Surface de cuisson sans support de wok : | pour les récipients à partir de ∅ 200 mm |
| Poids : 25,4 kg | |
| Accessoires : 1 support de wok amovibles, ∅ 290 mm à l'intérieur | |
Sous réserve de modifications !
Dimensions
4.2 Aperçu des composants
① Brûleur
④ Réceptacle de la lèchefrite
② Support de wok
⑤ Pieds
③ Bouton de réglage de cuisson
⑥ Bâti de la cuisinière wok
Caractéristiques de cuisinières wok à gaz
- Puissance des brûleurs 11,5 kW, allumage manuel
- Brûleur démontable sans outil
- Brûleur sécurisé par thermocouple • Lèchefrite dans les puits de brûleur
- Réglé pour le GPL, livré avec les injecteurs pour le gaz naturel
4.3 Plaque signalétique/tableaux d'information
La plaque signalétique fournit des informations sur le réglage actuel du gaz et les données nominales de la cuisinière à gaz.
Ce tableau signalétique contient des avertissements dans les langues d'autres pays de destination.
| DE | Dieses Gerät muss nach geltenden Vorschriften angeschlossen und darf nur in einem gut belüfteten Raum betrieben werden. Bitte beachten Sie vor Inbetriebnahme des Gerätes die Gebrauchs- und Wartungsanleitung. |
| GB | This device must be connected according to the valid regulations, and must be operated in properly ventilated room only. Before starting the device read the operation and maintenance manual. |
| FR | Ce dispositif doit être connecté conformément à la réglementation en vigueur et ne peut être utilisé que dans un endroit bien ventilé. Veuillez lire les instructions d'utilisation et d'entretien avant la mise en service de l'appareil. |
| IT | La presente apparecchiatura dovrà essere collegata in conformità con le norme vigenti e potrà essere utilizzata unicamente in ambienti ben ventilati. Prima dell'avvio, rispettare le istruzioni per l'uso e la manutenzione. |
| ES | El presente dispositivo debe conectarse conforme a la normativa vigente y puede utilizarse solo en una estancia bien ventilada. Antes de poner en marcha el dispositivo, se deben observar las instrucciones de uso y mantenimiento. |
| NL | Het apparaat moet worden aangesloten in overeenstemming met de geldende voorschriften en mag uitsluitend worden gebruikt in een goed geventileerde ruimte. Houdt u aan de gebruiksaanwijzing en de onderhoudsvoorschriften voordat u het apparaat in gebruik neemt. |
| PL | Niniejsze urządzenie musi być podłączone zgodnie z obowiązującymi przepisami i może być używane wyłącznie w dobrze wietrzonym pomieszczeniu. Przed uruchomieniem urządzenia należy przestrzegać instrukcji użytkowania i konserwacji. |
La plaque signalétique sur l'emballage de l'appareil contient des avertissements et des informations sur le réglage actuel de l'appareil (voir un exemple ci-dessous).
Attention!
Tous les travaux d'installation, de raccordement et de maintenance de l'appareil doivent être effectués par un installateur de gaz qualifié, conformément aux réglementations internationales, nationales et locales.
Retirer l'emballage extérieur (coffrage en bois, et/ou cartons) et les retirer de la zone d'installation, conformément aux réglementations en vigueur.
- Un appareil avec un équipement fonctionnant au gaz doit être installé en conformité avec les dispositions suivantes:
a exigences locales et normes internationales;
b) recommandations locales telles que normes et recommandations de construction lorsque l'on travaille avec des appareils brûlants;
c recommandations et réglementations des entreprises distributrices de gaz et d'électricité;
d réglementations concernant la sécurité au travail.
- S'assurer que l'alimentation en gaz est suffisante pour le fonctionnement de l'appareil.
- Installez l'appareil en utilisant un filtre de gaz adéquat.
- Avant l'essai de mise en marche, placer la machine dans un endroit bien aéré et retirer tous les matériaux inflammables qui se trouvent à proximité.
- Avant de mettre en marche l'appareil, effectuer un test de fuite avec une solution de savon. Appliquer la solution de savon aux joints filetés et aux raccords de tuyaux. Les fuites sont visibles par la formation de bulles d'air sur les joints filetés et les raccords de tuyaux. Une autre possibilité est l'observation du compteur de gaz. L'absence de mouvement du compteur de gaz prouve qu'aucun gaz ne s'écoule. Ne pas utiliser de flamme nue pour localiser les fuites dans l'installation de gaz !
- Avant le nettoyage et l'entretien, fermer l'arrivée de gaz à l'endroit le plus sûr.
5.1.1 Préparation de la cuisinière wok à gaz
- Fixer les pieds fournis à la cuisinière wok à gaz 1052303 (modèle de table). • Utiliser un niveau à bulle d'air pour niveler l'appareil en vissant ou dévissant les pieds.
5.1.2 Installation
- NE PAS installer cet appareil dans un milieu toxique ou présentant des risques d'explosion.
- NE PAS installer cet appareil à proximité de substances inflammables telles que de l'essence, de la colle, du gaz liquide, du papier, etc.
- NE PAS installer l'appareil dans un local ni un milieu mouillé ou humides, tels que par ex. sous la pluie ou dans un lieu à proximité de l'eau, etc.
- L'installation doit être réalisée par une personne habilitée. L'appareil doit être installé conformément aux normes nationales de sécurité pour les appareils fonctionnant au gaz.
- Placez l'appareil dans une pièce bien aérée avec des conduits de ventilation installés en permanence pour assurer un renouvellement de l'air et un milieu de travail sécurisé. Lorsque l'appareil de cuisson n'est pas connecté directement à la ventilation, il peut être ajusté sous une hotte avec une puissance élevée afin d'évacuer les gaz et les vapeurs de combustion à partir de la cuisson.
- Cela s'applique en respect des dispositions nationales pour les types de construction suivants :
- A1: Appareil sans alimentation ou connexion à l'extraction ni à tout autre dispositif pour l'évacuation des produits de combustion à partir du local. Les gaz de combustion de l'air et ceux d'échappement sont mélangés dans le même local.
- S'assurer qu'aucun objet à proximité et sous la cuisinière à gaz ne limite la quantité d'air nécessaire à la combustion.
- Retirez tous les matériaux combustibles à proximité de la cuisinière à gaz.
- Dans le cas d'un appareil autonome, maintenir une distance d'au moins 20 cm des parois latérales et de 10 cm de la paroi arrière. Ceci est particulièrement important lorsque la machine est debout près du mur et n'est pas protégé par un matériau ignifuge.
- Placer l'appareil séparément ou à côté d'un appareil du même type.
- Placer l'appareil sur un sol solide, égal et horizontalement à niveau à proximité d'un raccordement de gaz.
- Avant d'allumer l'appareil, enlever le film protecteur. Ôter tous les restes du film avec un solvant approprié.
- Éliminer les matériaux d'emballage conformément à la réglementation nationale.
Attention!
Ne jamais retirer de l'appareil les plaques signalétiques et les étiquettes d'avertissement.
Raccordement de l'alimentation en gaz
- Avant d'installer une cuisinière wok à gaz et son raccordement au réseau de gaz, vérifier soigneusement la partie fixe de l'appareil à gaz, laquelle doit être en conformité avec les réglementations nationales de construction.
- Vérifiez si la section transversale du tuyau permet de fournir une puissance suffisante pour tous les appareils alimentés. Pour éviter des pertes de pression excessives, installer l'appareil dans des conditions similaires.
- Les conduites doivent être fabriquées avec des tuyaux en acier (avec les raccords en fonte durcie ou en acier galvanisé ou assemblées par soudage au gaz) ou avec des tuyaux de cuivre (avec raccords mécaniques et raccords sans joints, sans mastic et sans joints de soudure).
- Assurez-vous que la bouteille de gaz (le cas échéant) est placée et protégée conformément aux règles et placée debout dans un lieu sec.
- Assurez-vous que les conduites de gaz sont faciles à contrôler. Lorsque les tuyaux sont insérés dans le sol et le mur, assurez-vous que leur installation a été réalisée de manière professionnelle et qu'il existe des points de signalisation pour localiser la conduite.
- Avant d'installer la cuisinière à gaz wok, assurez-vous que l'appareil soit ajusté au gaz et à la pression dans l'installation (voir les plaques signalétiques sur l'appareil et sur l'emballage). Si les réglages initiaux ne correspondent pas, l'appareil doit être réarmé pour un autre type de gaz (section „Réarmement pour un autre type de gaz / réglages requis“).
- Raccorder la cuisinière wok à gaz à l'alimentation en gaz par l'intermédiaire d'une conduite rigide ou d'un tuyau flexible en acier dont la section transversale est adaptée à la puissance nominale et à la longueur.
- Assurez-vous que le tuyau flexible ne passe pas au-dessus ou à proximité de surfaces brûlantes, ne soit pas comprimé ou sous une charge et n'est pas en contact avec des arêtes vives ou d'autres objets qui pourraient endommager le tuyau.
- Placer un robinet d'arrêt de gaz à un endroit facilement accessible pour l'ouverture et la fermeture entre le réseau de gaz et l'appareil.
- Après l'installation sûre et définitive de la cuisinière wok à gaz, effectuer un test de pression de l'installation de gaz à l'aide d'un liquide de détection de fuites ou d'une mousse non-corrosive.
Contrôle de la pression de gaz et de la charge thermique nominale (fig. 6)
- Lors de la première installation, l'installateur doit vérifier la charge thermique nominale de l'appareil, faire des corrections nécessaires au besoin ou réarmer la cuisinière pour un autre type de gaz.
- NE PAS essayer d'augmenter les performances ni la charge thermique nominale de la cuisinière wok à gaz spécifiées par le fabricant.
- Vérifier la charge thermique à l'aide du compteur de gaz et d'un chronomètre. Mesurer la quantité exacte de gaz par unité de temps que l'appareil consomme à sa puissance maximale.
- Comparer la valeur mesurée avec les valeurs de consommation figurant au chap. 4.1 „Indications techniques“. L'écart admissible est de ± 5%.
- Si la mesure a été obtenue avec un écart plus grand, vérifier le diamètre et la qualité des injecteurs installés puis la pression du gaz dans le réseau. Si la pression du gaz dans le réseau avec l'appareil allumé doit être mesurée avec un manomètre à colonne de liquide (par exemple, U-manomètre à tube calibré à 0,1 mbar), procédez comme suit :
- Connecter le flexible „E“ de la jauge „M“ après avoir dévissé le bouchon de la sortie de mesure de pression „C“.
- Mesurer la pression du raccord : Lorsque la valeur mesurée est en dehors de la plage des valeurs indiquées dans le tableau ci-dessous, l'appareil peut ne pas fonctionner correctement. Dans ce cas, informer la société de distribution de gaz afin qu'elle trouve une solution au problème de pression d'alimentation.
- Si cela est indispensable, installer un régulateur de pression.
- Après avoir mesuré la pression du raccord, ôter le flexible „E“ et revisser le bouchon de la sortie de mesure de pression „C“.
- Remonter les pièces dans l'ordre inverse.
Fig. 6
| C = sortie de mesure de pression |
| D = conduite de gaz |
| E = flexible |
| G = raccordement de gaz d'entrée |
| M = jauge |
| R = robinet du gaz |
Tableau 1 : Pression de sortie
| Type de gaz | Pression de sortie (mbar) | ||
| Normale Valeur minimale Valeur maximale | |||
| Gaz naturel G20 20 18 25 | |||
| Gaz GPL G 30/G 31 50 42,5 57,5 | |||
Tableau 2 : Application des catégories de gaz et valeurs de pression du gaz selon les pays d'utilisation
Attention!
Le dispositif fonctionne correctement uniquement lorsque la pression dans la conduite de gaz est comprise entre les valeurs indiquées dans le tableau suivant pour différents types de gaz.
| Pays Catégorie Type de gaz | Pression du gaz (mbar) | |||
| AT Autriche | II_2H3B/P | G20 - G30/G31 20 | 50/50 | |
| BE Belgique | II_2E+3+ | G20/G25 - G30/G31 20 | 20/25 - 28-30/37 | |
| BG Bulgarie | II_2H3B/P | G20 - G30/G31 20 | 30/30 | |
| CH | Suisse | II_2H3+ II_2H3B/P | G20 - G30/G31G20 - G30/G31 | 20 - 28-30/3720 - 50/50 |
| CY Chypre | II_2H3+ II_2H3B/P | G20 - G30/G31G20 - G30/G31 | 20 - 28-30/3720 - 30/30 | |
| CZ | République Tchèque | II_2H3+ | G20 - G30/G31 | 20 - 28-30/37 |
| DE Allemagne | II_2ELL3B/P | G20 - G25 - G30/G31 | 20 - 20 - 50/50 | |
| DK | Danemark | II_2H3B/P | G20 - G30/G31 20 | 30/30 |
| EE Estonie | II_2H3B/P | G20 - G30/G31 20 | 30/30 | |
| ES Espagne | II_2H3+ | G20 - G30/G31 | 20 - 28-30/37 | |
| FI | Finlande | II_2H3B/P | G20 - G30/G31 20 | 30/30 |
| FR France | II_2E+3+ | G20/G25 - G30/G31 20 | 20/25 - 28-30/37 | |
| GB Grande Bretagne | II_2H3+ | G20 - G30/G31 | 20 - 28-30/37 | |
| GR Grèce | II_2H3+ II_2H3B/P | G20 - G30/G31G20 - G30/G31 | 20 - 28-30/3720 - 30/30 | |
| HR | Croatie | II_2H3B/P | G20 - G30/G31 20 | 30/30 |
| HU | Hongrie | I_3B/P | G30/G31 | 30/30 |
| IE Irlande | II_2H3+ | G20 - G30/G31 20 | 28-30/37 | |
| IS Islande | I_3B/P | G30/G31 30/30 | ||
| IT Italie | II_2H3+ | G20 - G30/G31 20 | 28-30/37 | |
| LT Lituanie | II_2H3+ II_2H3B/P | G20 - G30/G31G20 - G30/G31 | 20 - 28-30/3720 - 30/30 | |
| LU Luxembourg | I_2E | G20 20 | ||
| LV Lettonie | II_2H3B/P | G20 - G30/G31 20 | 30/30 | |
| MT Malte | I_3B/P | G30/G31 30/30 | ||
| NL Pays-Bas | II_2L3B/P | G25 - G30/G31 25 | 30/30 | |
| NO Norvège | II_2H3B/P | G20 - G30/G31 20 | 30/30 | |
| PL Pologne | II_2E | G20 20 | ||
| PT Portugal | II_2H3+ | G20 - G30/G31 20 | 28-30/37 | |
| RO Roumanie | II_2H3B/P II_2E3B/P II_2L3B/P | G20 - G30/G31G20 - G30/G31G25 - G30/G31 | 20 - 30/3020 - 30/3025 - 30/30 | |
| SE Suède | II_2H3B/P | G20 - G30/G31 20 | 30/30 | |
| SI Slovénie | II_2H3+ II_2H3B/P | G20 - G30/G31G20 - G30/G31 | 20 - 28-30/3720 - 30/30 | |
| SK Slovaquie | II_2H3+ II_2H3B/P | G20 - G30/G31G20 - G30/G31 | 20 - 28-30/3720 - 50/50 | |
| TR Turquie | II_2H3+ II_2H3B/P | G20 - G30/G31G20 - G30/G31 | 20 - 28-30/3720 - 30/30 | |
Dans le cas d'écarts par rapport à ces valeurs, le bon fonctionnement de l'équipement et le démarrage correct ne peuvent être garantis. Veuillez demander à l'installateur de contrôler l'alimentation en gaz (vérifier le tuyau de gaz, les vannes et éventuellement les détendeurs de pression), si nécessaire, contactez l'entreprise de distribution du gaz.
Réarmement pour un autre type de gaz / réglages requis
- L'appareil a été conçu et approuvé pour une utilisation avec le type de gaz indiqué sur la plaque signalétique (gaz liquéfié).
- Si les réglages d'usine ne sont pas compatibles avec le type de gaz disponible, il faut les modifier. Afin de réarmer l'appareil pour le gaz naturel, il faut utiliser des buses spéciales (inclus dans la livraison) et modifier les paramètres.
- Le réarmement visant au remplacement de la buse du brûleur principal et au réglage de la buse de brûleur d'allumage ne peut être effectué que par un installateur de gaz qualifié, en tenant compte des données techniques.
Remplacement de la buse du brûleur principal (fig. 7)
Fig. 7 Tableau 3 : Propriétés de brûleurs et buses
| Puissance nominale | Type de gaz | Pression (mbar) | Buse du brûleur principal ∅ (mm) | Buse du brûleur d'allumage ∅ (mm) | Chambre d'air primaire H (mm) | Chambre d'air secondaire | Buse du by-pass |
| 11,5 kW G30-31 | 28-30/37 | 1,80 0, | 20 12 ouvert | ∅ 0,95 | |||
| 50/50 1, | 60 0,20 12 | ouvert ∅ 0, | 85 | ||||
| 13 kW | G20 20 | 3,05 réglable 5 fermée réglable | |||||
| G25 | 20 | 3,30 | réglable | 5 | fermée | réglable | |
| 25 | 3,15 | réglable | 5 | fermée | réglable | ||
| Puissance en petite allure | Consommation de gaz |
| 3.00 kW | G30 0.907 kg/h |
| G31 0.893 kg/h | |
| G20 1.376 m3/h | |
| G20 1.376 m3/h | |
| G25 1.600 m3/h |
Réglage de l'air primaire (fig. 8)
L'air primaire est réglé définitivement et scellé lors de la fabrication en fonction du pays de destination et du type de gaz. Les données réglementaires sont données sur l'emballage et sur l'étiquette. Si vous avez besoin d'un réarmement, le réglage de l'air primaire doit être effectué en conformité avec le tableau 3 „Propriétés de brûleurs et buses“ à la page 66 :
Fig. 8
Après avoir réarmé l'appareil pour le gaz naturel, régler la flamme d'allumage. Il faut suivre les recommandations suivantes :
a) Allumer le brûleur à gaz selon le point 5.2.2 „Première utilisation“; b) En utilisant une clé 11, enlever la vis de fermeture (10) avec la rondelle (11); c) Afin de régler la buse de la flamme d'allumage (C), il faut la tourner avec un petit tournevis dans le sens des aiguilles d'une montre pour réduire l'alimentation en gaz. Pour augmenter l'alimentation en gaz, tourner la buse dans le sens antihoraire.
d) Lorsque l'appareil sera alimenté par le gaz liquéfié, il faut tourner la buse du brûleur d'allumage (C) dans le sens des aiguilles d'une montre. e) Après avoir réglé la flamme d'allumage, il faut réinstaller la vis de fermeture (10) avec une rondelle (11). f) Vérifier le mélange avec de l'air selon les données du tableau 3 „Propriétés de brûleurs et buses“ à la page 66.
Attention!
- Après avoir réarmé l'appareil pour un autre type de gaz, il faut vérifier son étanchéité à l'aide d'un aérosol approprié ou de l'eau savonneuse (en aucun cas n'utiliser de flamme nue !).
- Après avoir effectué toutes les opérations de remplacement ou de réglage de l'appareil, il faut réinstaller correctement toutes les pièces retirées pour que l'appareil soit à nouveau prêt à fonctionner.
- Ensuite, la vieille plaque signalétique doit être remplacée par une nouvelle plaque signalétique fournie avec l'appareil, qui contient les données modifiées et l'identification d'un nouveau type de gaz.
Attention!
Veuillez lire attentivement le manuel d'utilisation suivant, car il contient les consignes de sécurité et d'utilisation de l'appareil.
Conserver soigneusement ce manuel d'utilisation pour une utilisation ultérieure.
Une installation, une exploitation, un entretien inappropriés, ou la tentative de changer ou de modifier l'appareil peuvent entraîner un mauvais fonctionnement, des dommages ou des blessures.
Attention!
Cet appareil est conçu pour une utilisation professionnelle et ne peut être utilisé que par un membre du personnel.
Avant de mettre l'appareil en marche, assurez-vous qu'il est en bon état et que la zone où il se trouve est bien ventilée. Respectez strictement et systématiquement les consignes de sécurité suivantes :
- Vérifiez que la hotte électrique est en bon état et assurez-vous qu'aucun objet à proximité ou sous l'appareil ne limite la quantité d'air nécessaire à la combustion de gaz.
- Dans le cas d'un mauvais fonctionnement permanent, ne pas utiliser l'appareil et contacter un installateur.
- L'utilisateur est autorisé à effectuer des opérations quotidiennes de routine pour le maintien de l'appareil en bon état.
- Tous les travaux liés à l'installation et à l'entretien doivent être effectués par un installateur de gaz qualifié conformément à la réglementation en vigueur.
- Utilisez la cuisinière wok à gaz uniquement pour préparer de la nourriture : sautés, fritures, braisages, étuvées. NE PAS utiliser l'appareil à d'autres fins. Toute utilisation à d'autres fins sera considérée comme inadéquate et dangereuse.
- Sur le support rond de wok ne pas utiliser de casseroles à fond plat. Lorsque le brûleur est à plein régime, les flammes sortent à l'extérieur (à la fois avec le wok et sans le wok), depuis les côtés vers le haut, ou au-dessus du support de wok. Ceci peut entraîner des brûlures graves.
- Ne jamais laisser l'appareil en fonctionnement sans surveillance.
- Afin d'éliminer les restes d'huile de fabrication ou de graisse, avant la première utilisation, veuillez nettoyer scrupuleusement la cuisinière à gaz.
- Lorsque vous avez fini d'utiliser l'appareil, tournez les boutons de toutes les positions de cuisson sur la position OFF (●) et fermez le robinet sur la conduite d'arrivée de gaz.
5.2.2 Première utilisation
Bouton de réglage de la cuisson
Ignition d'un brûleur
a. Ouvrir le robinet d'arrêt de gaz, afin de permettre l'arrivée du gaz.
b. Tourner le bouton sur la position d'allumage, appuyer, et maintenir appuyé, puis procéder à l'ignition à l'aide d'une tige d'allumage. Maintenir appuyé jusqu'à ce que la flamme brûle de manière stable, puis relâchez-le, et réglez l'intensité.
de feu voulue (vif) ou (doux).
Extinction d'un brûleur
a. Pour éteindre la flamme de la veilleuse, régler tous les boutons sur la position d'extinction (●). b. Fermer le robinet d'arrêt de gaz.
Attention!
L'appareil n'est pas adapté pour le lavage direct sous un jet d'eau. Vous ne devez donc pas utiliser de jets d'eau sous pression pour nettoyer cet équipement !
Nettoyage
O Nettoyer l'appareil régulièrement afin de le maintenir prêt à l'utilisation et de prolonger sa durée de vie. O Lors de son nettoyage régulier, veuillez procéder comme suit et porter une attention particulière aux informations d'avertissement : O Assurez-vous que le robinet d'arrêt de gaz est bien fermé et que les boutons des postes de cuisson sont sur la position d'extinction (●). O Laisser l'appareil refroidir.
- Nettoyer les parties métalliques avec du savon et de l'eau, rincer à l'eau claire et sécher soigneusement. Veillez à ce que le produit nettoyant ne contienne pas de chlore (eau de Javel, acide chlorhydrique, etc.) et n'utilisez pas de brosse ni de spatule de laine d'acier qui pourraient laisser des particules d'acier. Ces matériaux peuvent s'oxyder, et la rouille risque de rester sur l'appareil.
o Nettoyer le brûleur avec de l'eau tiède et un détergent doux.
o Vérifiez si les ouvertures des brûleurs ne sont pas obstruées. Si nécessaire, utilisez un tampon en laine d'acier, afin d'éliminer les dépôts sans endommager cependant les pièces d'allumage de l'appareil.
o Ne mettre aucun aliments acides tels que du vinaigre, du sel, du citron, etc. sur les pièces en acier inoxydable, car ceux-ci risqueraient de les endommager.
o Afin de sécher et polir la surface après le nettoyage, utiliser un chiffon doux et sec.
Si l'appareil n'est pas utilisé pendant une période prolongée, nettoyer les pièces en acier avec un chiffon humide et frotter avec de l'huile de vaseline. Recouvrez ensuite l'appareil avec un film de protection et placez-le dans une pièce bien aérée.
Entretien
Contrôler l'appareil à intervalles réguliers. Contactez le vendeur pour vous aider à effectuer des réparations et faire des inspections à intervalles réguliers (au moins une fois par an).
- En cas de dommage ou de dysfonctionnement, veuillez contacter votre vendeur ou nos services. Auparavant, veuillez suivre les instructions données dans la section de recherche de panne. Au chap. 7.
7. Dysfonctionnements possibles
Avant de contacter nos services, veuillez vérifier les causes possibles de dysfonctionnement de l'appareil dans le tableau ci-dessous.
| Dysfonctionnement Cause Solution | ||
| La flamme de veilleuse ne s'allume pas | Le conduit de gaz vers le brûleur de la veilleuse est obstruéLe brûleur de la veilleuse est obstruéLa tête du brûleur est obstruéeL'injecteur est obstrué | Vérifier et remédierVérifier et remédierNettoyer avec une petite brosse en métalVérifier et changer la pièce |
| La flamme de veilleuse est jaune | Régulation d'arrivée d'air nécessaireLe brûleur est sale | Vérifier et remédierVérifier et nettoyer avec une brosse |
| Le brûleur ne s'allume pas | • Le robinet d'arrêt de gaz est endommagée | • Vérifier et changer la pièce |
| La flamme de veilleuse ne se maintient pas | • Le thermocouple est sale• Le thermocouple n'est pas sous tension (mV)• Le thermocouple est lâche• L'aimant du thermocouple est endommagé | • Vérifier et nettoyer avec une petite brosse en métal• Vérifier et remédier• Vérifier et remédier• Vérifier et changer la pièce |
Les cas mentionnés ci-dessus sont donnés à titre indicatif et d'exemples. Pour résoudre ces problèmes ou des problèmes semblables, cesser immédiatement d'utiliser l'appareil afin d'éliminer complètement le dysfonctionnement. Veuillez contacter le centre de service ou votre vendeur. Préparez le numéro de l'article et le numéro de série de l'appareil, vous trouverez ces données sur la plaque signalétique à l'arrière de l'appareil.
8. Élimination des déchets
Un appareil usé doit être éliminé en fin de vie conformément aux réglementations nationales et locales. À cette fin, veuillez contacter une entreprise spécialisée pour la suppression des déchets ou les services municipaux d'élimination des déchets.
Attention!
Afin d'exclure toute utilisation abusive et les risques qui y sont liés, veuillez rendre impossible la remise en marche d'un appareil usé avant de l'éliminer et de le déposer au point de collecte local approprié.
Bartscher GmbH
