Productsoort	Gaspitbrander wok, tafelmodel
Merk	Bartscher
Model	GWTH1
Artikelcode	1052303
Afmetingen (L x D x H)	400 x 600 x 415 mm
Gewicht	25,4 kg
Materiaal	Roestvrij staal CHS 18/10
Aantal branders	1
Nominaal vermogen	11,5 kW (LPG) / 13 kW (aardgas)
Gastype	LPG (G30/G31) of aardgas (G20/G25)
Gasdruk	LPG: 28-30/37 mbar of 50 mbar; Aardgas: 20 mbar
Gasaansluiting	R 3/4"
Ontsteking	Handmatig (aansteekstaaf)
Veiligheid	Veiligheidsthermokoppel
Inbegrepen accessoires	1 afneembare woksteun (∅ 290 mm binnen), lekbak
Gebruik	Professioneel, voor roerbakken, frituren, smoren, stoven
Onderhoud	Regelmatig reinigen met zeepwater, vermijd chloorhoudende producten
Bijzonderheden	Brander gereedschapsloos demonteerbaar; geleverd met injectoren voor aardgas

Veelgestelde vragen - GWTH1 BARTSCHER

Hoe converteer ik de Bartscher GWTH1 wok voor gebruik met aardgas?

Het apparaat wordt afgesteld voor LPG geleverd. Voor aardgas moet u de hoofdbrandermondstuk vervangen door de meegeleverde (∅ 3,05 mm voor G20) en de vlam van de waakvlam afstellen. Deze handelingen moeten worden uitgevoerd door een gekwalificeerde gasinstallateur.

Hoe steek ik de brander van de wok aan?

Open de gasafsluitkraan. Draai de knop naar de ontstekingsstand, druk in en houd vast, steek vervolgens aan met een aansteekstaaf. Houd ingedrukt tot de vlam stabiel wordt, laat dan los en stel de intensiteit in.

Wat moet ik doen als de waakvlam niet brandt?

Controleer of het gaskanaal of de waakvlambrander verstopt is. Maak schoon met een kleine metalen borstel. Controleer ook het mondstuk. Als het probleem aanhoudt, neem contact op met een professional.

Kan ik pannen met een platte bodem op de woksteun gebruiken?

Nee, de ronde woksteun is alleen ontworpen voor wokpannen met een ronde bodem. Het gebruik van pannen met een platte bodem kan ernstige brandwonden veroorzaken omdat de vlammen aan de zijkanten uitkomen.

Hoe reinig ik het apparaat?

Zorg dat het gas is uitgeschakeld en het apparaat is afgekoeld. Maak de metalen delen schoon met milde zeep en water, spoel en droog. Gebruik geen chloorhoudende producten of staalwol. Maak de brander schoon met lauw water en een mild reinigingsmiddel.

Wat is de vereiste gasdruk voor het model GWTH1?

Voor LPG (G30/G31) moet de druk 28-30/37 mbar of 50 mbar zijn, afhankelijk van het land. Voor aardgas (G20) is dit 20 mbar. Raadpleeg de tabel met drukken per land in de handleiding.

Kan ik het apparaat buiten gebruiken?

Het apparaat is ontworpen voor gebruik in een goed geventileerde binnenruimte. Installeer het niet in een vochtige omgeving of in de regen. Indien buiten gebruikt, plaats het onder een krachtige afzuigkap en uit de buurt van brandbare materialen.

Hoe onderhoud ik de brander?

Maak de brander regelmatig schoon met lauw water en een mild reinigingsmiddel. Controleer of de openingen niet verstopt zijn en gebruik indien nodig een staalborstel zonder de ontstekingsonderdelen te beschadigen.

Wat moet ik doen bij een gaslek?

Gebruik geen open vuur. Sluit onmiddellijk de gasafsluitkraan. Ventileer de ruimte. Voer een lektest uit met zeepwater op de aansluitingen. Als er bellen verschijnen, neem contact op met een gasinstallateur.

Waar bevindt zich het typeplaatje van het apparaat?

Het typeplaatje bevindt zich aan de achterkant van het apparaat. Het geeft het gastype, de druk, het vermogen en het serienummer aan.

GEBRUIKSAANWIJZING GWTH1 BARTSCHER

Gas-wok-tafelkookplaat

blz. 121 t/m 144

NL/B

Instrukcja obsługi

van de originele gebruiksaanwijzing

Inhoudsopgave

1. Veiligheid 122

1.1 Veiligheidsaanwijzingen 122
1.2 Symboolverklaring 123
1.3 Gevarenbronnen 124
1.4 Reglementair gebruik 125

2. Algemeen 126

2.1 Aansprakelijkheid en vrijwaring 126
2.2 Auteursrecht 126
2.3 Verklaring van Conformiteit 126

3. Transport, verpakking en bewaring 127

3.1 Controle bij aflevering 127
3.2 Verpakking 127
3.3 Bewaring 127

4. Specifications 128

4.1 Technische Gegevens 128
4.2 Overzicht van onderdelen 129
4.3 Typeplaatje / informatieplaatje 130

5. Montage en bediening 132

5.1 Aanwijzingen voor de installateur 132
5.1.1 Voorbereiding van de gas-wok-tafelkookplaat 133
5.1.2 Opstelling 133
5.1.3 Gasaansluiting 134

5.2 Instructies voor de gebruiker 141

5.2.1 Veiligheidshandleiding 141

5.2.2 Eerste ingebruikneming 142

6. Reiniging en onderhoud 142

7. Mogelijke storingen.... 143

8. Afvalverwijdering: 144

Bartscher GmbH

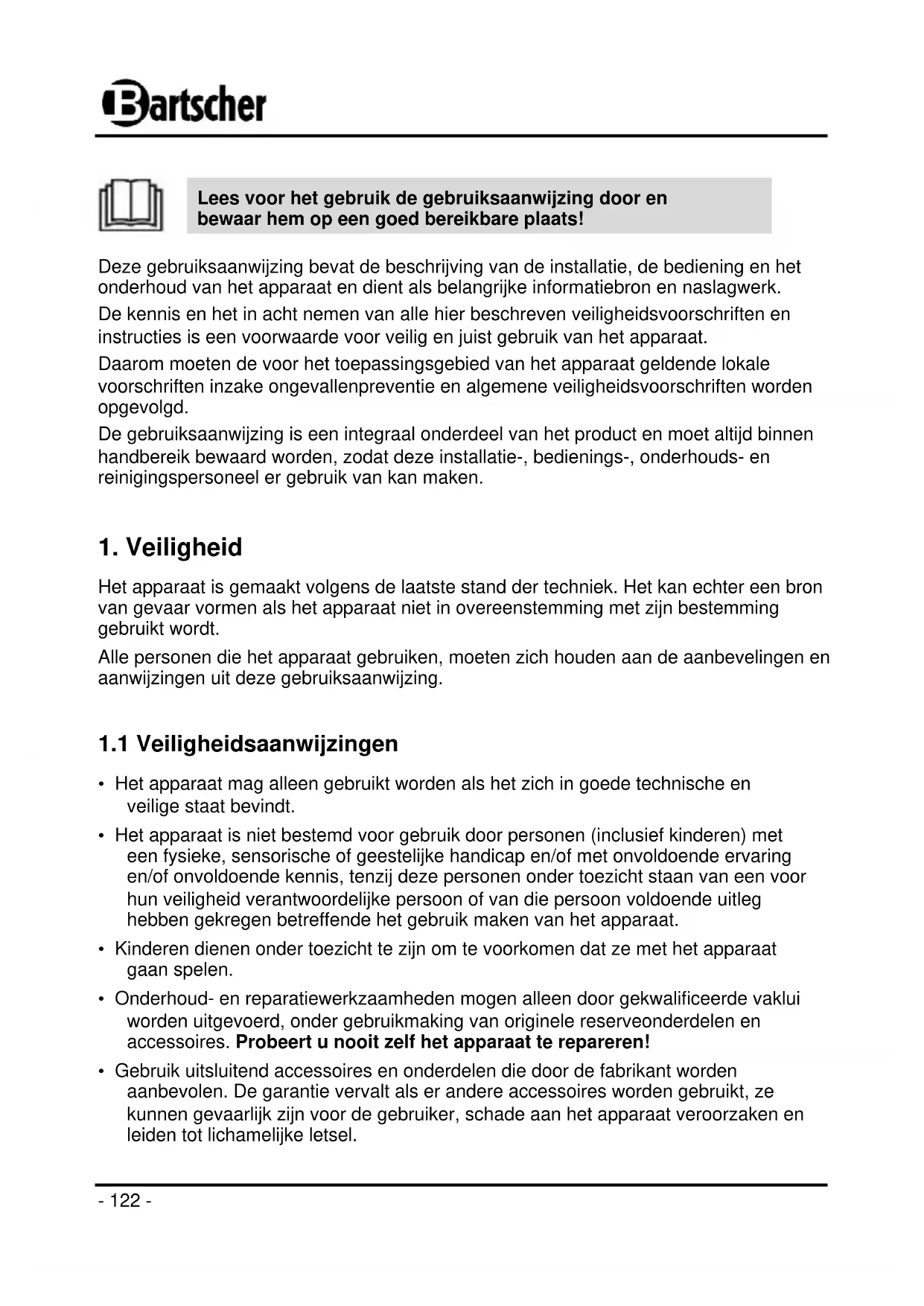

Lees voor het gebruik de gebruiksaanwijzing door en bewaar hem op een goed bereikbare plaats!

Deze gebruiksaanwijzing bevat de beschrijving van de installatie, de bediening en het onderhoud van het apparaat en dient als belangrijke informatiebron en naslagwerk.

De kennis en het in acht nemen van alle hier beschreven veiligheidsvoorschriften en instructies is een voorwaarde voor veilig en juist gebruik van het apparaat.

Daarom moeten de voor het toepassingsgebied van het apparaat geldende lokale voorschriften inzake ongevallenpreventie en algemene veiligheidsvoorschriften worden opgevolgd.

De gebruiksaanwijzing is een integraal onderdeel van het product en moet altijd binnen handbereik bewaard worden, zodat deze installatie-, bedienings-, onderhouds- en reinigingspersoneel er gebruik van kan maken.

1. Veiligheid

Het apparaat is gemaakt volgens de laatste stand der techniek. Het kan echter een bron van gevaar vormen als het apparaat niet in overeenstemming met zijn bestemming gebruikt wordt.

Alle personen die het apparaat gebruiken, moeten zich houden aan de aanbevelingen en aanwijzingen uit deze gebruiksaanwijzing.

1.1 Veiligheidsaanwijzingen

• Het apparaat mag alleen gebruikt worden als het zich in goede technische en veilige staat bevindt.
• Het apparaat is niet bestemd voor gebruik door personen (inclusief kinderen) met een fysieke, sensorische of geestelijke handicap en/of met onvoldoende ervaring en/of onvoldoende kennis, tenzij deze personen onder toezicht staan van een voor hun veiligheid verantwoordelijke persoon of van die persoon voldoende uitleg hebben gekregen betreffende het gebruik maken van het apparaat.
• Kinderen dienen onder toezicht te zijn om te voorkomen dat ze met het apparaat gaan spelen.
• Onderhoud- en reparatiewerkzaamheden mogen alleen door gekwalificeerde vaklui worden uitgevoerd, onder gebruikmaking van originele reserveonderdelen en accessoires. Probeert u nooit zelf het apparaat te repareren!

• Gebruik uitsluitend accessoires en onderdelen die door de fabrikant worden aanbevolen. De garantie vervalt als er andere accessoires worden gebruikt, ze kunnen gevaarlijk zijn voor de gebruiker, schade aan het apparaat veroorzaken en leiden tot lichamelijke letsel.

• Om gevaren te vermijden en om de optimale werking te garanderen mag het apparaat zonder uitdrukkelijke toestemming van de fabrikant niet veranderd of omgebouwd worden.

• Voordat u begint met schoonmaken of onderhoudswerkzaamheden, of wanneer u het apparaat langere tijd niet gebruikt, moet u het apparaat uitschakelen en loskoppelen van de gastoevoer (draai de gaskraan dicht).

1.2 Symboolverklaring

Belangrijke veiligheids- en technische instructies zijn in deze gebruiksaanwijzing aangeduid door symbolen. Deze instructies moeten bij het gebruik van dit apparaat absoluut in acht worden genomen om ongelukken, gevaar voor personen of materiële schade te vermijden.

GEVAAR!

Dit symbool wijst op direct gevaar dat kan leiden tot ernstig lichamelijk letsel of de dood.

Houd u aan de aangebrachte aanwijzingen om het gevaar te voorkomen.

WAARSCHUWING!

Dit symbool wijst op onveilige situaties die kunnen leiden tot zwaar lichamelijk letsel of de dood.

Houd u aan de aangebrachte aanwijzingen om het gevaar te voorkomen.

VOORZICHTIG!

Dit symbool wijst op de mogelijkheid van het ontstaan van onveilige situaties die kunnen leiden tot lichte verwondingen of beschadiging, storingen in de werking of vernietiging van het apparaat.

Houd u aan de aangebrachte aanwijzingen om het gevaar te voorkomen.

TIP!

Dit symbool wijst op adviezen en informatie waarmee de bediening van het apparaat efficiënt en storingsvrij blijft.

1.3 Gevarenbronnen

GEVAAR!

Houd u aan onderstaande veiligheidsaanwijzingen om de gevaren in verband met gas te voorkomen.

• Gebruik het apparaat niet als het apparaat niet goed werkt, of wanneer het beschadigd of gevallen is.
  Onjuiste installatie, onderhoud en reiniging of het uitvoeren van veranderingen aan het apparaat kan ernstig letsel of overlijden tot gevolg hebben en leiden tot beschadiging van het apparaat.
  Om de veiligheid van de bediening van het apparaat te verzekeren, moet het personeel regelmatig worden bijgeschoold op het gebied van techniek.
  ➢ Probeer NOOIT het apparaat te demonteren of repareren. Dergelijke handelingen mogen uitsluitend door een gekwalificeerde gasinstallateur en in overeenstemming met de geldende voorschriften worden uitgevoerd.

GEVAAR! Verstikkingsgevaar!

Houd u aan onderstaande aanwijzingen om deze gevaren te voorkomen.

Voorkom dat kinderen in contact kunnen komen met verpakkingsmaterialen als plastic zakken en elementen van polystyreen.

WAARSCHUWING! Gevaar voor verbranding!

Houd u aan onderstaande aanwijzingen om deze gevaren te voorkomen.

Buig NIET over de kookvelden wanneer u de vlam aansteekt! De hoge vlam kan ernstige verbrandingen veroorzaken.
Raak tijdens en vlak na de werking NOOIT de hete oppervlakten van de gasbranders aan. Laat het apparaat afkoelen. Gebruik pannenlappen of beschermende handschoenen.
GEBRUIK GEEN PANNEN MET PLATTE BODEM op het wokring-opzetstuk. Zowel met als zonder het wokring-opzetstuk komen de vlammen bij het hoogste vermogen boven het niveau van het wokring-opzetstuk uit. Dit kan ernstige verbrandingen veroorzaken.

WAARSCHUWING! Brand- en explosiegevaar!

Houd u aan onderstaande aanwijzingen om deze gevaren te voorkomen.

Laat het apparaat niet zonder toezicht wanneer u olie of vet verwarmt, omdat hierdoor brand kan ontstaan.
Zet geen licht ontvlambare voorwerpen in de buurt van het apparaat.
➢ Doof vlammen of een brand NOOIT met water. Sluit de gaskraan en doof de vlammen met behulp van een deksel of een vuurbestendige deken.
Bedek de branders, de lekschalen daaronder en de ventilatieopeningen in de wandjes NOOIT met aluminiumfolie, zilverfolie of andere materialen. Hierdoor kan de luchtcirculatie en de gasverbranding verslechteren en als gevolg daarvan kan oververhitting of brand ontstaan.

Het apparaat is ontworpen en gemaakt voor industrieel gebruik en mag in keukens alleen worden bediend door gekwalificeerd personeel.

De veiligheid is alleen dan gegarandeerd als het apparaat gebruikt wordt in overeenstemming met zijn bestemming.

Alle technische ingrepen, ook de montage en het onderhoud, mogen uitsluitend worden uitgevoerd door de gekwalificeerde klantenservice.

Het gas wokplaat is ontworpen voor het bereiden van westerse en oosterse gerechten door roerbakken, bakken, braden en koken en is uitsluitend bestemd voor de bereiding van voedingsmiddelen.

- Gebruik het apparaat NIET voor het verhitten van producten die geen voedingsmiddelen zijn.

VOORZICHTIG!

Elk gebruik van het apparaat voor andere en/of afwijkende doeleinden dan waarvoor het bestemd is, is verboden en wordt aangemerkt als niet in overeenstemming met zijn bestemming.

Alle vorderingen, ongeacht in welke vorm op de fabrikant en/of zijn gemachtigde met betrekking tot schade die is veroorzaakt door oneigenlijk gebruik, zijn uitgesloten.

Voor alle schade die is veroorzaakt door verkeerde bediening van het apparaat is alleen en uitsluitend de gebruiker aansprakelijk.

2. Algemeen

2.1 Aansprakelijkheid en vrijwaring

Alle gegevens en tips die zijn opgenomen in deze gebruiksaanwijzing zijn samengesteld rekening houdend met de geldende voorschriften, de actuele technische stand van zaken en onze langdurige inzichten en ervaring.

Ook de tekst van deze gebruiksaanwijzing is zo goed mogelijk vertaald. Wij zijn echter niet aansprakelijk voor eventuele fouten in de vertaling. Doorslaggevend is de bijgevoegde Duitse versie van deze gebruiksaanwijzing.

Het geleverde apparaat kan bij speciale bestellingen, aanvullende bestelopties of vanwege de nieuwste technische ontwikkelingen afwijken van de hier beschreven regels en grafische afbeeldingen. Hebt u vragen, neem dan contact op met de fabrikant.

VOORZICHTIG!

Lees deze gebruiksaanwijzing aandachtig door, voordat u handelingen verricht met het apparaat, met name voordat u het in gebruik neemt.

De producent is niet aansprakelijk voor de schade en gebreken die zijn ontstaan als gevolg van:

• het niet in acht nemen van de aanwijzingen voor bediening en reiniging;
• oneigenlijk gebruik;
• het aanbrengen van wijzigingen door de gebruiker;
• de toepassing van ongeoorloofde reserveonderdelen.

Wij behouden ons het recht voor om technische veranderingen in het product aan te brengen die leiden tot verbetering van de gebruikseigenschappen en de verdere ontwikkeling van het apparaat.

2.2 Auteursrecht

De gebruiksaanwijzing en de erin opgenomen teksten, tekeningen, foto's en andere afbeeldingen zijn auteursrechtelijk beschermd. Niets (ook gedeeltelijk) uit deze uitgave mag in ongeacht welke vorm worden verveelvoudigd, verwerkt en/of gepubliceerd zonder voorafgaande schriftelijke toestemming van de fabrikant. Overtreding van het bovenstaande verplicht tot schadevergoeding. Wij behouden ons het recht voor tot verdere vorderingen.

AANWIJZING!

De inhoudelijke gegevens, teksten, tekeningen, foto's en andere afbeeldingen vallen onder het auteursrechten het recht op de bescherming van de industriële eigendom. Ieder misbruik is strafbaar.

2.3 Verklaring van Conformiteit

Het apparaat beantwoordt aan de actuele EU-normen en richtlijnen. Dit bevestigen we in de EG-verklaring van Conformiteit. Indien gewenst, sturen we u graag de betreffende Verklaring van Conformiteit toe.

3. Transport, verpakking en bewaring

3.1 Controle bij aflevering

Als het apparaat afgeleverd is, onmiddellijk controleren of het compleet en zonder transportschade is. Als er duidelijk zichtbare transportschade is, het geleverde apparaat niet of alleen onder voorbehoud aannemen.

De schade opschrijven op de transportdocumenten/ het leveringsdocument van de leverancier. Vervolgens reclameren.

Verborgen gebreken onmiddellijk nadat ze zijn geconstateerd, reclameren, omdat eisen tot schadevergoeding alleen binnen de reclamatieperiode mogelijk zijn.

3.2 Verpakking

Gooi het verpakkingsmateriaal van het apparaat niet weg. U kunt het eventueel gebruiken voor het bewaren van het apparaat, bij een verhuizing of als u het apparaat bij eventuele schade aan ons servicepunt moet sturen. Verwijder voor de ingebruikname het buitenste en binnenste verpakkingsmateriaal volledig van het apparaat.

AANWIJZING!

Indien u de verpakking wilt weggooien, let dan op de in uw land geldende regels. Lever het verwerkbare verpakkingsmateriaal aan voor recycling.

Controleer of het apparaat en de accessoires compleet zijn. Indien er onderdelen ontbreken, neem dan contact op met onze Klantenservice.

3.3 Bewaring

Bewaar de gesloten verpakking tot de installatie en volgens de op de buitenkant aangebrachte plaats- en bewaringsmarkering.

Verpakte apparaten alleen als volgt bewaren:

• Niet buitenshuis bewaren.
• Droog en stofvrij bewaren.
• Niet blootstellen aan agressieve middelen.

- Tegen straling van de zon beschermen.

- Mechanische schokken vermijden.

- Bij langere bewaring (> 3 maanden) regelmatig de algemene toestand van alle bestanddelen en van de verpakking controleren. Indien nodig verbeteren of vernieuwen.

4. Specificaties

Beschrijving	Gas-wok-tafelkookplaat GWTH1
Art. nr.:	1052303
Materiaal: CHS 18/10
Aantal branders/vermogen: 1	van 11,5 kW elk
Gasaansluiting: R 3/4"
Gasdruk aansluiting:	G 30/G 31 : 28 – 30/37 mbar G 20 : 20 mbarG 30/G 31 : 50 mbar G 25 : 25 mbar
Nominale warmtebelasting:	aardgas: 13 kW, vloeibaar gas: 11,5 kW
Afmetingen: B 400 x D 600 x	H 415 mm
Afmetingen kookvlak zonder wokring-opzetstuk:	voor pannen tot ∅ 200 mm
Gewicht: 25,4 kg
Accessoires: 1 afneembare	wokring-opzetstuk, ∅ binnen 290 mm

Wijzigingen voorbehouden!

Inbouwafmetingen 1052303 / GWTH1

400 22 55 37 326 37 600 Ø305 300 70 444.5 73.5 50 G A - Draaiknop brander G - Gasaansluiting

Afb. 1

4.2 Overzicht van onderdelen

① ② ③ ④ ⑤ ⑥ Bartscher

Afb. 2

① Brander
② Wokring-opzetstuk
③ Draaiknop brander

④ Vetopvangbak
⑤ Voetjes
⑥ Behuizing wokplaat

Eigenschappen van gas-wokkookplaten

• hoogvermogenbrander van 11,5 kW, handmatig aansteken
• branders zonder gereedschap te verwijderen
• branders thermo-elektrisch beveiligd
  • vetopvangbak onder de branderholte
• ingesteld op vloeibaar gas, aardgasmondstukken meegeleverd

4.3 Typeplaatje / informatieplaatje

Afb. 3

Het typeplaatje bevat informatie over de actuele gasinstellingen en nominale waarden van de gas-wokkookplaat.

1052303 / GWTH1

Het typeplaatje bevat waarschuwingen in de taal van het land waar het apparaat wordt gebruikt.

DE	Dieses Gerät muss nach geltenden Vorschriften angeschlossen und darf nur in einem gut belüfteten Raum betrieben werden. Bitte beachten Sie vor Inbetriebnahme des Gerätes die Gebrauchs- und Wartungsanleitung.
GB	This device must be connected according to the valid regulations, and must be operated in properly ventilated room only. Before starting the device read the operation and maintenance manual.
FR	Ce dispositif doit être connecté conformément à la réglementation en vigueur et ne peut être utilisé que dans un endroit bien ventilé. Veuillez lire les instructions d'utilisation et d'entretien avant la mise en service de l'appareil.
IT	La presente apparecchiatura dovrà essere collegata in conformità con le norme vigenti e potrà essere utilizzata unicamente in ambienti ben ventilati. Prima dell'avvio, rispettare le istruzioni per l'uso e la manutenzione.
ES	El presente dispositivo debe conectarse conforme a la normativa vigente y puede utilizarse solo en una estancia bien ventilada. Antes de poner en marcha el dispositivo, se deben observar las instrucciones de uso y mantenimiento.
NL	Het apparaat moet worden aangesloten in overeenstemming met de geldende voorschriften en mag uitsluitend worden gebruikt in een goed geventileerde ruimte. Houdt u aan de gebruiksaanwijzing en de onderhoudsvoorschriften voordat u het apparaat in gebruik neemt.
PL	Niniejsze urządzenie musi być podłączone zgodnie z obowiązującymi przepisami i może być używane wyłącznie w dobrze wietrzonym pomieszczeniu. Przed uruchomieniem urządzenia należy przestrzegać instrukcji użytkowania i konserwacji.

Afb. 5

Het informatieplaatje op de verpakking bevat waarschuwingen en informatie over de actuele instellingen van het apparaat (zie het voorbeeld hieronder).

5.1 Aanwijzingen voor de installateur

VOORZICHTIG!

Alle installatie-, aansluit- en onderhoudswerkzaamheden moeten worden uitgevoerd door een gekwalificeerd gasinstallateur, volgens de geldende internationale, nationale en lokale voorschriften.

Verwijder de uitwendige verpakking (houten bekisting en/of karton) en verwijder deze overeenkomstig de geldende voorschriften.

1. Het apparaat wordt aangedreven met gas. Gasapparaten moeten worden geïnstalleerd in overeenstemming met de volgende voorschriften:

a lokale eisen en internationale normen;
b lokale aanbevelingen, zoals bouwnormen en aanbevelingen voor het werken met verbrandingsapparatuur;
c aanbevelingen en voorschriften van het gas- en elektriciteitsbedrijf;
d voorschriften veiligheid op het werk.

1. Zorg ervoor dat de gasvoorziening voldoende is voor de aandrijving van het apparaat.
2. Gebruik bij de installatie het juiste gasfilter.
3. Plaats het apparaat voordat u het gaat testen in een goed geventileerde ruimte en verwijder alle brandbare substanties die zich in de buurt bevinden.
4. Controleer de dichtheid van de installatie met een zeepoplossing voordat u het apparaat in gebruik neemt. Breng de zeepoplossing aan op de schroefverbindingen en de slangaansluitingen. Als de installatie lekt, ontstaan er luchtblaasjes op de schroefverbindingen en de slangaansluitingen. U kunt ook de gasmeter in de gaten houden. Als deze niet loopt, betekent dit dat er geen gas uittreedt. Gebruik geen open vlam om de dichtheid van de gasinstallatie te testen!
5. Onderbreek de gastoevoer op een veilige plaats voordat u begint met reiniging of onderhoud.

5.1.1 Voorbereiding van de gas-wok-tafelkookplaat

• Monteer de meegeleverde voetjes op de gas-wok-tafelkookplaat 1052303.
• Zet het apparaat loodrecht door de voetjes in of uit te schroeven, gebruik hierbij een waterpas.

5.1.2 Opstelling

• Plaats het apparaat NIET in een toxische omgeving of op een plaats waar explosiegevaar heerst.
• Plaats het apparaat NIET in de buurt van brandbare substanties zoals benzine, lijm, vloeibaar gas, papier, etc.
• Plaats het apparaat NIET in natte of vochtige ruimten of omstandigheden, bijvoorbeeld in de regen of in de buurt van vrijkomend water, etc.

- De installatie moet worden uitgevoerd door gekwalificeerd personeel. Installeer het apparaat in overeenstemming met de nationale veiligheidsnormen voor gasapparaten.

- Plaats het apparaat in een goed geventileerde ruimte met permanente ventilatiekanalen, om voldoende luchtverversing en een veilige werkplek te waarborgen. Wanneer gaskooktoestel niet rechtstreeks is verbonden met een afzuiginstallatie, moet u hem onder een afzuigkap met een hoog vermogen plaatsen zodat de verbrandingsgassen en kookdampen afgevoerd kunnen worden.

- Dit geldt bij inachtneming van de landspecifieke voorschriften voor de volgende types:

- A1: Apparaat zonder beluchting of aansluiting op een afzuiginstallatie of een ander apparaat voor de afvoer van verbrandingsproducten uit de ruimte. De lucht die nodig is voor de verbranding mengt zich in dezelfde ruimte met de verbrandingsgassen.

- Zorg ervoor dat de hoeveelheid lucht die nodig is voor de verbranding niet beperkt wordt door voorwerpen naast en onder het gaskooktoestel.

- Verwijder alle brandbare materialen die zich in de buurt van het gaskooktoestel bevinden.

- Houd bij een vrijstaand apparaat een afstand aan van minimaal 20 cm aan de zijkanten en 10 cm tot de achterwand. Dit is vooral belangrijk wanneer het apparaat in de buurt van de muur staat en niet met vuurvaste materialen is beschermd.

- Plaats het apparaat los of naast een apparaat van hetzelfde type.

- Plaats het apparaat op een stabiele, vlakke en horizontale ondergrond in de buurt van een gasaansluiting.

- Verwijder de beschermingsfolie voordat u het apparaat inschakelt. Verwijder de folieresten met een geschikt oplosmiddel.

- Verwijder de verpakking in overeenstemming met de nationale voorschriften.

VOORZICHTIG!

Verwijder nooit het typeplaatje en waarschuwingsaanduidingen van het apparaat.

5.1.3 Gasaansluiting

Aansluiting van de gasvoorziening

- Voordat u het wok-gaskookplaat plaatst en hem aansluit op de gasvoorziening, moet u zorgvuldig het vaste deel van de gasinrichting controleren. Deze moet voldoen aan de nationale bouwvoorschriften.

- Controleer de doorsnede van de buizen om te waarborgen dat de gasvoorziening voldoende is voor alle gasapparaten. Installeer het apparaat onder vergelijkbare voorwaarden om overmatig drukverlies te voorkomen.

- De leidingen moeten zijn gemaakt van stalen buizen (met koppelingen van gehard gietijzer of verzinkt staal, of verbonden met autogeenlassen) of koperen buizen (met mechanische verbindingen en koppelingen zonder dichtingen, kit en gesoldeerde verbindingen).

- Controleer of de gasfles (als u die gebruikt) in overeenstemming met de voorschriften is geplaatst en beschermd, en of hij op een droge plaats staat.

- Zorg ervoor dat de gasleidingen makkelijk te controleren zijn. Wanneer de gasleidingen in de vloer en in de wand zijn aangebracht, moet u zich ervan verzekeren dat dit professioneel is gebeurd en dat er referentiepunten bestaan waarmee u de leiding kunt terugvinden.

- Zorg ervoor dat de wok-gaskookplaat is aangepast aan het gas en de gasdruk op de installatieplaats voordat u overgaat tot installatie (zie het typeplaatje op het apparaat en de verpakking). Als de gegevens niet overeenkomen moet u het apparaat ombouwen naar een andere gassoort (hoofdstuk "Ombouwen naar een andere gassoort / vereiste instellingen").

- Sluit de wok-gaskookplaat aan op de gasinstallatie met behulp van starre of flexibele buizen van staal van geschikte lengte en met een doorsnede die past bij het gegeven nominale vermogen.

- Zorg ervoor dat flexibele buizen niet over of in de buurt van hete oppervlakten lopen, dat ze niet worden blootgesteld aan druk of belasting en dat ze niet in aanraking komen met scherpe randen of andere voorwerpen die de buizen kunnen beschadigen.

- Monteer een goedgekeurde gasafsluitkraan op een goed toegankelijke plaats tussen de gasinstallatie en het apparaat, zodat u indien noodzakelijk op ieder moment de gastoevoer kunt afsluiten.

- Controleer na het aansluiten van de gas-wokkookplaat de dichtheid van de verbinding met de gasinstallatie. Gebruik hiervoor een spray voor het opsporen van lekken of een ander schuimend middel dat geen corrosie veroorzaakt.

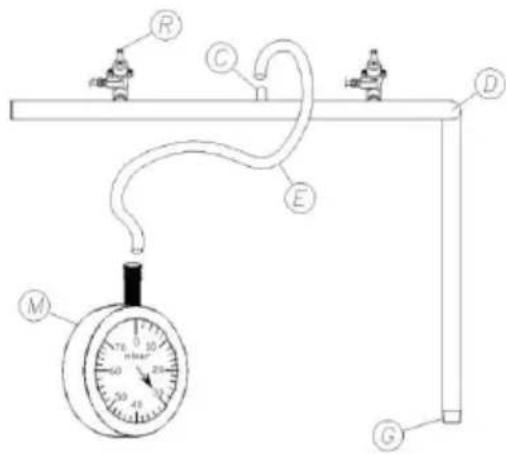

Controleren van de gasdruk en de nominale warmtebelasting (Afb. 6)

• Bij de eerste installatie moet de installateur de nominale warmtebelasting van het apparaat controleren en indien nodig het apparaat aanpassen of ombouwen naar een andere gassoort.
• Probeer NIET de door de producent opgegeven capaciteit of nominale warmte van het gaskooktoestel te verhogen.
• Controleer de warmtebelasting met behulp van de gasmeter en een stopwatch. Meet de exacte gashoeveelheid die het apparaat per tijdseenheid gebruikt bij maximale capaciteit.
• Vergelijk de gemeten waarde met de gebruiksgegevens die staan vermeld in hoofdstuk 4.1 "Technische gegevens". Een afwijking van ± 5% is aanvaardbaar.

• Wanneer u tijdens de meting een grotere afwijking vaststelt, moet u de doorsnede en kwaliteit van de ingebouwde sproeiers en de hoofdgasdruk controleren. Wanneer u de hoofdgasdruk wilt meten met een vloeistofmanometer (bv. U-vormige manometer met een schaal van 0,1 mbar) bij een ingeschakeld apparaat, dan handelt u als volgt:

• Verbind slang "E" van de manometer "M" na het losschroeven van het kapje met de drukinlaat "C".

• Meet de aansluitdruk: wanneer de gemeten waarde zich buiten de in de volgende tabel opgegeven waarde bevindt, kan het apparaat niet juist functioneren. Informeer in dat geval uw gasbedrijf, zodat zij een oplossing kunnen vinden voor het probleem van de gasdruk.
• Installeer indien nodig een drukregelaar.
• Verwijder na het meten slang "E" en schroef het kapje van de drukinlaat "C" weer vast.
• Monteer de onderdelen in omgekeerde volgorde.

Afb. 6

Gassoort	Inlaatdruk (mbar)
	normaal min	imumwaarde maxi	mumwaarde
aardgas G20 20 18 25
vloeibaar gas G 30/G 31 50	42,5 57,5

Tabel 2: Toepassing van gascategorieën en gasdrukwaarden in landen van bestemming

VOORZICHTIG!

Het apparaat werkt alleen goed, wanneer de druk in de gasinstallatie binnen de waarde valt die voor de verschillende gascategorieën staan vermeld in onderstaande tabel.

Land van bestemming		Categorie	Gassoort	Gasdruk (mbar)
AT Oostenrijk		II_2H3B/P	G20 - G30/G31 20 -	50/50
BE België		II_2E+3+	G20/G25 - G30/G31 20	20/25 - 28-30/37
BG	Bulgarije	II_2H3B/P	G20 - G30/G31 20 -	30/30
CH	Zwitserland	II_2H3+ II_2H3B/P	G20 - G30/G31G20 - G30/G31	20 - 28-30/3720 - 50/50
CY Cyprus		II_2H3+ II_2H3B/P	G20 - G30/G31G20 - G30/G31	20 - 28-30/3720 - 30/30
CZ	Tsjechische Republiek	II_2H3+	G20 - G30/G31	20 - 28-30/37
DE Duitsland		II_2ELL3B/P	G20 - G25 - G30/G31	20 - 20 - 50/50
DK	Denemarken	II_2H3B/P	G20 - G30/G31 20 -	30/30
EE Estland		II_2H3B/P	G20 - G30/G31 20 -	30/30
ES Spanje		II_2H3+	G20 - G30/G31	20 - 28-30/37
FI	Finland	II_2H3B/P	G20 - G30/G31 20 -	30/30
FR Frankrijk		II_2E+3+	G20/G25 - G30/G31 20	20/25 - 28-30/37
GB	Groot-Brittannië	II_2H3+	G20 - G30/G31	20 - 28-30/37
GR	Griekenland	II_2H3+ II_2H3B/P	G20 - G30/G31G20 - G30/G31	20 - 28-30/3720 - 30/30
HR	Kroatië	II_2H3B/P	G20 - G30/G31 20 -	30/30
HU	Hongarije	I_3B/P	G30/G31	30/30
IE Ierland		II_2H3+	G20 - G30/G31 20	28-30/37
IS IJsland		I_3B/P	G30/G31 30/30
IT Italië		II_2H3+	G20 - G30/G31 20	28-30/37
LT Litouwen		II_2H3+ II_2H3B/P	G20 - G30/G31G20 - G30/G31	20 - 28-30/3720 - 30/30
LU Luxemburg		I_2E	G20 20
LV Letland		II_2H3B/P	G20 - G30/G31 20	30/30
MT Malta		I_3B/P	G30/G31 30/30
NL Nederland		II_2L3B/P	G25 - G30/G31 25	30/30
NO Noorwegen		II_2H3B/P	G20 - G30/G31 20	30/30
PL Polen		II_2E	G20 20
PT Portugal		II_2H3+	G20 - G30/G31 20	28-30/37
RO Roemenië		II_2H3B/P II_2E3B/P II_2L3B/P	G20 - G30/G31G20 - G30/G31G25 - G30/G31	20 - 30/3020 - 30/3025 - 30/30
SE Zweden		II_2H3B/P	G20 - G30/G31 20	30/30
SI Slovenië		II_2H3+ II_2H3B/P	G20 - G30/G31G20 - G30/G31	20 - 28-30/3720 - 30/30
SK Slowakije		II_2H3+ II_2H3B/P	G20 - G30/G31G20 - G30/G31	20 - 28-30/3720 - 50/50
TR Turkije		II_2H3+ II_2H3B/P	G20 - G30/G31G20 - G30/G31	20 - 28-30/3720 - 30/30

Bij afwijkingen van de vermelde waarden is noch de goede werking van het apparaat, noch de juiste ingebruikname gegarandeerd. De controle van de gasaandrijving dient overgelaten te worden aan een installateur (controleren van de gasleiding, kranen en eventueel reductiekleppen). Overleg indien nodig met uw gasbedrijf.

Ombouwen naar een andere gassoort / vereiste instellingen

• Het apparaat is geschikt en goedgekeurd voor werking met de gassoort die staat vermeld op het typeplaatje (vloeibaar gas).
• Wanneer de fabrieksmatige instellingen van het apparaat niet overeenkomen met de aanwezige gassoort, moeten ze overeenkomstig worden gewijzigd. Gebruik voor het ombouwen naar een andere gassoort speciale sproeiers (meegeleverd) en wijzig de afstelling.

- Het ombouwen berust op het vervangen van de sproeier van de brander en het afstellen van de sproeier van de ontstekingsvlam, en mag uitsluitend worden uitgevoerd door een gekwalificeerde gasinstallateur, rekening houdend met de technische gegevens.

Vervangen van de sproeier van de hoofdgasbrander (afb. 7)

1 2 3 4 5 4.5°

Afb. 7

a) Verwijder de branderring (1).
b) Schroef de bevestigingsschroef (2) van de brander los. Deze is vanaf de onderkant bereikbaar.
c) Demonteer de volledige luchtmengkamer (3) door hem tegen de richting van de klok in te draaien.
d) Maak de sproeier van de hoofdbrander los van de sproeierhouder (4) en vervang hem door een sproeier die geschikt is voor de benodigde gassoort (de gegevens voor de sproeiers bevinden zich in tabel 3 "Eigenschappen van branders en sproeiers".
e) Monteer vervolgens alle elementen in omgekeerde volgorde.

Tabel 3: Eigenschappen van branders en sproeiers

Nominaal vermogen	Gas soort	Druk (mbar)	Sproeier van de hoofd-brander ∅ (mm)	Sproeier van de ontstekings-brander ∅ (mm)	Primaire lucht-kamer H (mm)	Secundaire luchtkamer	Sproeier van de bypass
11,5 kW	G30/G31	28-30/37	1,80 0,	20 12 open	∅ 0,95
		50/50 1	60 0,20	12 open ∅ 0	,85
13 kW	G20 2	20 3,05		instelbaar	5 gesloten instelbaar
	G25	20 3,30		instelbaar	5 gesloten instelbaar
		25 3,15		instelbaar	5 gesloten instelbaar

Vermogen bij kleine vlam	Gasverbruik
3.00 kW	G30 0.907 kg/h
	G31 0.893 kg/h
	G20 1.376 m3/h
	G20 1.376 m3/h
	G25 1.600 m3/h

Instelling primaire lucht (Afb. 8)

De primaire lucht is permanent ingesteld en fabrieksmatig verzegeld, afhankelijk van het land van bestemming en de gassoort. De instellingsgegevens staan vermeld op de verpakking en op het typeplaatje. Wanneer ombouwen noodzakelijk is moet de instelling van de primaire lucht worden uitgevoerd in overeenstemming met onderstaande tabel 3 "Eigenschappen van de branders en sproeiers" op pagina 138:

Afb. 8

Sproeier van de bypass waakvlam-brander waakvlam-sproeier sproeier van de brander secundaire luchtkamer bevestigingsschroef primaire luchtkamer

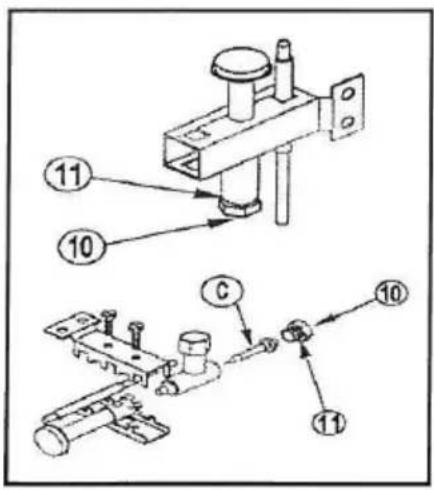

Afstelling van de ontstekingsvlam (afb. 9)

Na het ombouwen naar aardgas moet u de ontstekingsvlam afstellen. Houd u aan de volgende aanwijzingen.

a) Steek de gasbrander aan volgens paragraaf 5.2.2 "Eerste ingebruikneming";
b) Verwijder met behulp van een platte sleutel maat 11 de sluitschroef (10) los van het beschermingsringetje (11);
c) Voor de instelling van de sproeier van de ontstekingsvlam (C) draait u hem met een kleine schroevendraaier met de klok mee, om de gastoevoer te verminderen. Om de gastoevoer te vergroten moet u de sproeier tegen de richting van de klok in draaien.

d) Als het apparaat gevoed wordt met vloeibaar gas, moet u de sproeier van de ontstekingsvlam (C) in de richting van de klok draaien.
e) Na instelling van de ontstekingsvlam moet u de sluitschroef (10) met het beschermringetje (11) opnieuw monteren.
f) Controleer het mengen met lucht aan de hand van de gegevens uit tabel 3 "Eigenschappen van de branders en sproeiers" op pagina 138.

VOORZICHTIG!

• Na het ombouwen naar een andere gassoort, moet u de dichtheid controleren met behulp van een geschikte spray of zeepwater (gebruik nooit een open vlam!).
• Na alle vervangings- en afstelhandelingen moet u alle eerder gedemonteerde onderdelen opnieuw op de juiste wijze monteren, zodat het apparaat opnieuw klaar is voor gebruik.
• Vervang daarna het oude typeplaatje door een nieuw typeplaatje dat is meegeleverd met het apparaat en dat de gewijzigde gegevens en de aanduiding van de nieuwe gassoort bevat.

5.2 Instructies voor de gebruiker

VOORZICHTIG!

Lees deze gebruiksaanwijzing aandachtig door, omdat hij aanwijzingen bevat voor de veiligheid en het gebruik van het apparaat.

Bewaar de gebruiksaanwijzing zorgvuldig, zodat u hem later na kunt lezen. Onjuiste installatie, bediening, onderhoud en reiniging, alsmede eventuele wijzigingen of modificaties kunnen leiden tot verwondingen en onjuiste werking en beschadiging van het apparaat.

5.2.1 Veiligheidshandleiding

VOORZICHTIG!

Het apparaat is alleen bestemd voor professioneel gebruik en mag uitsluitend bediend worden door gekwalificeerd personeel.

Controleer voor het inschakelen van het apparaat dat het zich in onberispelijke technische staat bevindt en is geplaatst in een goed geventileerde ruimte. Houd u altijd strikt aan de onderstaande veiligheidsaanwijzingen.

1. Controleer of de afzuigkap in goede staat verkeert en zorg ervoor dat er zich in de buurt van het apparaat en onder het apparaat geen voorwerpen bevinden die de hoeveelheid lucht zouden kunnen beperken die nodig is voor het verbranden van het gas.
2. Gebruik het apparaat niet bij een langdurige storing en roep de hulp in van de gasinstallateur.
3. De gebruiker is verantwoordelijk voor de dagelijkse routineschoonmaak om het apparaat in goede staat te houden.
4. Alle werkzaamheden in verband met de installatie en het onderhoud moeten worden uitgevoerd in overeenstemming met de geldende voorschriften door een bevoegde gasinstallateur.
5. De gas-wokkookplaat mag uitsluitend worden gebruikt voor het bereiden van voedingsmiddelen: bakken, sauteren, braden, koken. Gebruik het apparaat NIET voor andere doeleinden. Al het andere gebruik moet worden gezien als oneigenlijk en gevaarlijk.
6. Gebruik geen pannen met platte bodem op het wokring-opzetstuk. Zowel met als zonder het wokring-opzetstuk komen de vlammen bij het hoogste vermogen boven het niveau van het wokring-opzetstuk uit. Dit kan ernstige verbrandingen veroorzaken.
7. Laat het apparaat nooit zonder toezicht werken.
8. Maak de gas-wokkookplaat voor het eerste gebruik nauwkeurig schoon om de resten industriële olie/smeren te verwijderen.
9. Na afloop van het gebruik van het apparaat moet u alle knoppen van de kookvlakken in de positie uit (●) zetten en de gasafsluitkraan sluiten.

5.2.2 Eerste ingebruikneming

Knoppen van de kookvlakken

Inschakelen en uitschakelen van de gas-wokkookplaat

- Inschakelen van de brander

a. Open de gasafsluitkraan om de gastoevoer te starten.

b. Plaats de knop in de positie ontsteken, druk de knop in, houd hem ingedrukt en steek de vlam aan met een gasaansteker. Houd de knop ingedrukt totdat de vlam stabiel brandt en laat dan de knop los. Stel de gewenste vlamgrootte in op

(groot) of (klein).

- Uitschakelen van de brander

a. Om de vlam uit te zetten zet u alle draaiknoppen in de positie uit (●).

b. Sluit de gasafsluitkraan.

6. Reiniging en onderhoud

VOORZICHTIG!

Het apparaat is niet geschikt voor directe reiniging met een waterstraal. Gebruik geen drukwaterstraal om het apparaat schoon te maken!

Reiniging

o Maak het apparaat regelmatig schoon om hem gebruiksklaar te houden en zijn levensduur te verlengen.
o Ga bij de regelmatige reiniging als volgt te werk en neem de waarschuwingen in acht:

○ Zorg ervoor dat de gasafsluitkraan is dichtgedraaid en de draaiknoppen van de branders zich in de positie uit (●) bevinden.

o Laat het apparaat afkoelen.

Maak de stalen onderdelen dagelijks schoon met warm water en een schoonmaakmiddel, spoel af met schoon water en droog nauwkeurig af. Let erop dat het schoonmaakmiddel geen chloor (bleekmiddel, zoutzuur, etc.) bevat en gebruik geen borstels of spatels van staalwol dat ijzerdeeltjes kan achterlaten. Deze materialen kunnen oxideren en roest op het apparaat veroorzaken.
o Maak de brander schoon met warm water en een mild schoonmaakmiddel.
o Controleer of de openingen van de brander niet verstopt zijn. Gebruik indien nodig een kussentje van staalwol om aanslag te verwijderen en zorg ervoor dat u hierbij de onderdelen van het aansteekmechanisme te beschadigen.
o Zorg ervoor dat er GEEN zure voedingsmiddelen als azijn, zout, citroen, etc. met het edelstaal in aanraking komen. Zijn kunnen beschadigingen veroorzaken.
o Gebruik na het reinigen een zacht, droog doekje om het oppervlak te drogen en polijsten.
- Als u het apparaat gedurende langere tijd niet gebruikt, veegt u de stalen onderdelen licht af met een vochtig doekje en wrijft u ze in met vaselineolie. Bedek het apparaat vervolgens met beschermfolie en sla het op in een goed geventileerde ruimte.

Onderhoud

o Controleer het apparaat regelmatig. Neem contact op met de leverancier als u ondersteuning nodig heeft bij reparaties en periodieke controles (minimaal eenmaal per jaar).
○ Wend u bij beschadigingen of storingen tot uw leverancier of onze servicedienst. Maak eerst gebruik van de aanwijzingen voor het opsporen van fouten uit hoofdstuk 7.

7. Mogelijke storingen

Voordat u contact opneemt met de servicedienst, moet u eerst de mogelijke storingen van het apparaat controleren die staan vermeld in onderstaande tabel.

Storing Oorzaak Oplossing
De waakvlam gaat niet aan	De gasleiding naar de brander is verstoptDe waakvlambrander is verstoptDe kop van de waakvlam-brander is verstoptDe sproeier van de waakvlambrander is verstopt	Controleren en opheffenControleren en opheffenSchoonmaken met een kleine staalborstelControleren en opheffen
De waakvlam is geel	Luchtregeling noodzakelijkDe brander is vuil	Controleren en opheffenControleren en schoon-maken met een borstel
De brander gaat niet aan	• Gasafsluitkraan beschadigd •	Controleren en opheffen
De waakvlam blijft niet branden	• Het thermokoppel is vuil• Het thermokoppel toont geen spanning (mV)• Het thermokoppel vertoont speling• De magneet van het thermokoppel is beschadigd	• Controleren en schoon- maken met een kleine borstel• Controleren en opheffen• Controleren en opheffen• Controleren en opheffen

De bovengenoemde problemen zijn slechts voorbeelden ter oriëntatie. Om deze en vergelijkbare problemen op te lossen moet u onmiddellijk stoppen met het gebruik van het apparaat om de storingen volledig te verhelpen. Neem contact op met de klantenservice of de leverancier. Zorg ervoor dat u het artikelnummer en het serienummer van het apparaat bij de hand hebt. Deze gegevens staan op het typeplaatje op de achterkant van het apparaat.

8. Afvalverwijdering:

Verwijder het afgedankte apparaat volgens de nationale en plaatselijke voorschriften. Neem hiertoe contact op met een gespecialiseerd afvalverwerkend bedrijf of het gemeentelijke afvalbedrijf.

VOORZICHTIG!

Om misbruik en de daaraan verbonden gevaren uit te sluiten, moet u het apparaat onbruikbaar maken voordat u het verwijdert. Lever het apparaat in bij het betreffende gemeentelijke inzamelpunt.

Bartscher GmbH
