S100X DMX - Souffleur à neige Antari - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à neige
Marque	Antari
Modèle	S100X DMX
Alimentation	100-120 V AC / 230-240 V AC, 50/60 Hz
Puissance	770 W (min) - 1000 W (max)
Volume d'émission	180 ml/min
Capacité du réservoir	5 litres
Consommation de liquide	5,5 min/litre (débit 100 %)
Poids	11 kg
Dimensions (L x l x H)	505 x 276 x 280 mm
Télécommande incluse	SC-2 avec câble de 10 m
Contrôle DMX	Oui, via connecteur XLR 3 broches (1 canal)
Adressage DMX	Par interrupteurs DIP (1-9)
Liquide recommandé	Liquide à neige Antari SL-5 ou équivalent à base d'eau
Entretien	Nettoyer régulièrement la tuyère ; purger avec de l'eau distillée avant stockage
Sécurité	Protéger de l'humidité ; ne pas ouvrir ; utiliser uniquement sur prise avec terre ; ne pas diriger vers des personnes
Installation	Sol ou plafond (angle max 15°) ; utiliser un câble de sécurité si suspendu
Réparabilité	Aucune pièce réparable par l'utilisateur ; contacter un technicien agréé

FOIRE AUX QUESTIONS - S100X DMX Antari

Comment démarrer la machine à neige ?

Branchez la machine, mettez l'interrupteur à l'arrière sur ON (voyant rouge allumé), puis appuyez sur le bouton ON/OFF de la télécommande SC-2 (voyant vert). La machine est prête.

Comment régler le débit de neige ?

Utilisez le potentiomètre VOLUME sur la télécommande SC-2 pour régler le débit de neige de 10% à 100%. Le potentiomètre AIR VOLUME au dos de l'appareil ajuste la taille des flocons.

Comment connecter la télécommande SC-2 ?

Connectez le câble à 4 pôles de la télécommande dans la douille d'entrée au dos de la machine. Assurez-vous que le voyant rouge s'allume.

Comment utiliser le contrôle DMX ?

Connectez un câble DMX à la prise DMX IN. L'appareil occupe 1 canal. Les valeurs 0-5 arrêtent la machine, 6-255 augmentent le débit. Réglez l'adresse via les interrupteurs DIP.

Quel liquide utiliser ?

Utilisez du liquide à neige Antari SL-5 (neige normale) ou un autre liquide à base d'eau de haute qualité. Ne jamais utiliser de liquides inflammables.

Comment nettoyer la machine après utilisation ?

Videz le réservoir, remplissez-le d'eau distillée et faites fonctionner la machine quelques minutes pour purger. Nettoyez régulièrement la tuyère.

Que faire si la machine ne produit pas de neige ?

Vérifiez le niveau de liquide, le fusible, la connexion de la télécommande et l'alimentation. Si rien ne fonctionne après 30 secondes, ne forcez pas et contactez votre revendeur.

Est-il possible de suspendre la machine au plafond ?

Oui, vous pouvez suspendre la machine au plafond à l'aide d'une ceinture de fixation. Utilisez toujours un câble de sécurité supplémentaire et respectez un angle d'inclinaison maximum de 15°.

Quelles sont les précautions de sécurité importantes ?

Ne jamais diriger le bec vers des personnes, protéger de l'humidité, utiliser une prise avec terre, ne pas ouvrir le boîtier, tenir hors de portée des enfants, et ne pas faire fonctionner sans surveillance.

Comment adresser la machine en DMX ?

Utilisez les interrupteurs DIP (n°1 à 9) pour coder l'adresse initiale. Par exemple, pour l'adresse 69, activez les DIP 1 (1), 3 (4) et 7 (64).

MODE D'EMPLOI S100X DMX Antari

Nous vous remercions d'avoir choisi une machine à neige d'ANTARI. Vous êtes en possession d'un produit robuste et puissant. En vue d'utiliser correctement votre nouvel appareil, veuillez lire attentivement ce mode d'emploi. Si vous respectez les instructions suivantes, vous profitez d'une performance solide et convaincante de votre machine à neige d'ANTARI pour de nombreuses années.

Protégé de l'humidité. jamais ouvrir le boitier!

Protéger de l'humidité. L'appareil a été conçu pour un emploi dans des locaux clos. Ne pas utiliser à l'extérieur. Pour tous les modèles, utiliser uniquement des prises de courant à terre à 3 broches. Avant la première mise en marche, assurez-vous que l'appareil soit branché à l'alimentation correcte. Débranchez l'appareil avant de remplir le réservoir. Éteignez l'appareil ou débranchez-le du secteur quand il est hors d'usage. La machine n'est pas imperméable. Si de l'humidité, du liquide ou du liquide neige devait pénétrer l'intérieur de l'appareil, débranchez immédiatement l'appareil et contactez un technicien ou votre revendeur d'ANTARI avant de le réutiliser. À l'intérieur de l'appareil, il n'y a aucune partie qui ait besoin d'être révisée. Les travaux d'entretien sont à faire effectuer par un spécialiste. L'appareil n'est prévu que pour un usage de personnes adultes. Installez-le hors de l'atteinte des enfants. Ne jamais faire marcher sans surveillance. Ne jamais braquer le bec de l'appareil directement sur des personnes. Installez l'appareil à un endroit bien aéré.

Ne jamais toucher l'appareil durant la marche!

Ne jamais entremêler des liquides enflammables à composants gazeux ou huileux au

liquide à neige.

Veuillez suivre toute instruction de sécurité appliquée sur le boîtier de votre Machine à Neige d'ANTARI. - Employez uniquement des liquides à neige de haute qualité à base d'eau recommandés par votre revendeur. Faites attention qu'il y ait always suffisamment de liquide à neige au réservoir. Si votre machine à neige ne devant plus travailler correctement, éteignez immédiatement. Videz complètement le réservoir, emballez soigneusement l'appareil (au mistrs dans son emballage d'origine) et envoyez-le à votre revendeur d'ANTARI.

Déballage & inspection

Ouvrez le carton extérieur et assurez-vous que toutes les pièces n'aient subi aucun dommage durant leur transport. Assurez-vous que le carton d'expédition contienne les articles suivants :

1. Machine à neige avec câble d'alimentation
2. SC-2 Télécommande
3. Réserveau de liquide
4. Livre de fixation
5. Set de vis et mode d'emploi

En cas de livraison endommagée ou incomplète, contactez immédiatement votre revendeur ANTARI.

Avant de mettre en service la machine à neige, assurez-vous qu'elle n'ait subi aucun dommage evident pendant le transport. Dans le cas où le boitier ou le cable de l'appareil seraient endommages, ne branchez pas l'appareil et n'essayez pas de l'utiliser sans avoir obtenu l'assistance de votre revendeur Antari.

Installation

1. Enlevez tout matériel d'emballage. Assurez-vous d'avoir enlevé toute la mousse et le rembourse en plastique, autour du bec de sortie de la machine.

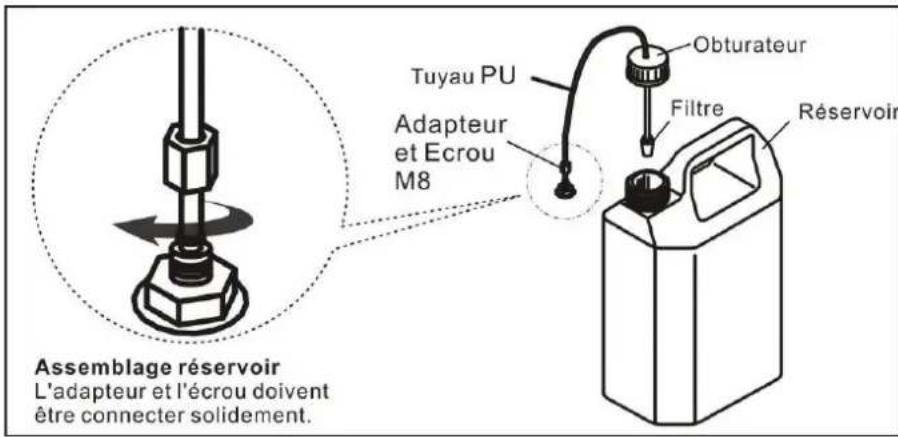

2. Placez la machine à neige sur une surface plane et assemblez le réservoir comme indiqué ci-dessous:

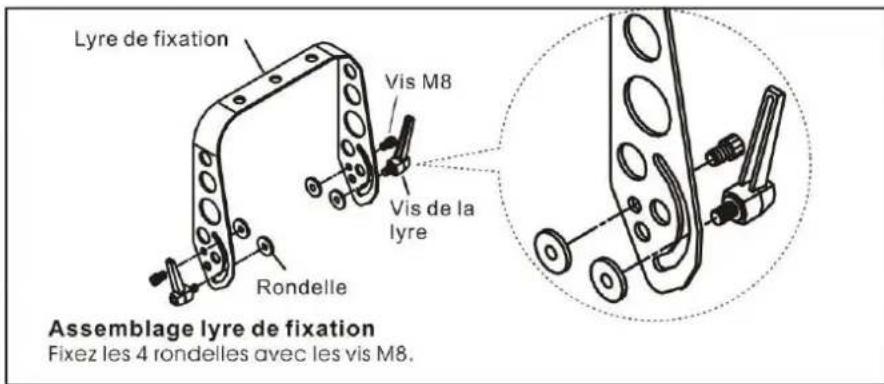

1. Assemblez la lyre de fixation avec les vis M8.

1. Remplissez le réservoir de liquide à neige ANTARI ou d'un autre liquide à neige de haute qualité à base d'eau. Refermez le réservoir.
2. Connectez le câble de la télécommande à la prise douille d'entrée au dos de la machine.

Installation

1. Votre machine à neige peut être placée soit au sol, soit au plafond à l'aide d'une ceinture de fixation. Si l'appareil doit être suspendu au-dessus de personnes, il doit être en plus assuré (p. ex avec une corde de sécurité). L'œillet de sécurité se trouve en haut de l'appareil. Quelle que soit la méthode d'installation que vous choisissez, respectez que l'angle d'inclinaison ne soit pas supérieur à 15 degrés.
2. Lors d'une installation au plafond, faites attention que la neige ne se projette pas directement en direction des visages de personnes.
3. Observez always le niveau de liquide à neige au réservoir. Un emploi sans liquide à neige peut endommager la machine. Si vous apercevez un débit trop faible, un bruit de la pompe ou la manque totale de débit, débranchez immédiatement votre machine. Vérifiez le niveau de liquide, le fusible externe, la connexion à la télécommande et l'alimentation au secteur. Si tout apparait être correct, branchez de nouveau. S'il n'y a aucune

production de neige après que vous avez pressé le bouton sur la télécommande pendant 30 secondes, vérifie si le liquide passe par le diffuseur qui est attaché au réservoir. Si vous n'arrivez pas à déterminer la cause du problème, ne continuez pas à presser le bouton de la télécommande. Cela pourrait endommager votre machine. Envoyez la machine à votre revendeur d'ANTARI.

Maniement

1. Branchez la fiche d'alimentation de la machine à neige dans une prise de courant avec terre.
2. Mettez le commutateur d'alimentation à l'arrière de l'appareil à "ON". Assurez-vous que la lampe témoin rouge s'allume.

Vous pouvez commander le S-100/S-200 via votre contrôleur DMX ou la télécommande SC-2 comme indiqué ci-dessous:

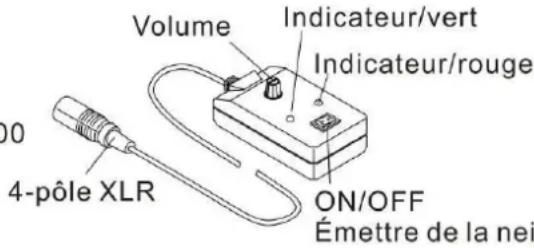

1. Connectez le câble avec fiche à 4 pôles de la télécommande dans la douille d'entrée. Assurez-vous que la lampe témoin rouge s'allume.

SC-2

Longueur du câble: 10m

Fonction: ON/OFF et Volume

Compatible avec : S-100II/S-200

1. Pressez le bouton ON/OFF sur la télécommande, l'indicateur vert s'allume et l'appareil est prêt à l'usage.
2. Utilisez le potentiomètre VOLUME sur la télécommande SC-2 pour régler le volume du débit de neige entre 10% et 100%.
3. Utilisez le potentiomètre AIR VOLUME au dos de l'appareil pour régler le volume du ventilateur. En général, si la puissance du ventilateur est élevée, les flocons de neige sont diminués. Contrairement, si la puissance du ventilateur est diminuée, les flocons de neige sont agrandis. En tout cas, le volume de la neige produite c'est le même.

Configuration de la connexion DMX

La machine possède fiches XLR 3 pôles pour connecter un contrôleur DMX. Le graphique ci-dessous montre la configuration des fiches.

3 Pin XLR

Contact	Fonction
1	Masse
2	Signal-
3	Signal+

Contrôle par dmx-512

a) Connectez le câble DMX dans la douille DMX IN ou dos de l'appareil. b) Vous pouvez commander l'appareil via votre contrôleur DMX. L'appareil occupe 1 canal de contrôle en ce qui concerne le débit de neige. Entre les valeurs 0 et 5, la machine est en arrêt. Le débit augmente avec une valeur accrue. Avec la valeur 255, la machine fonctionne avec un débit maximal.

Protocole DMX

Valeur	Fonction
0-5	Arrêt
6-255	Marche

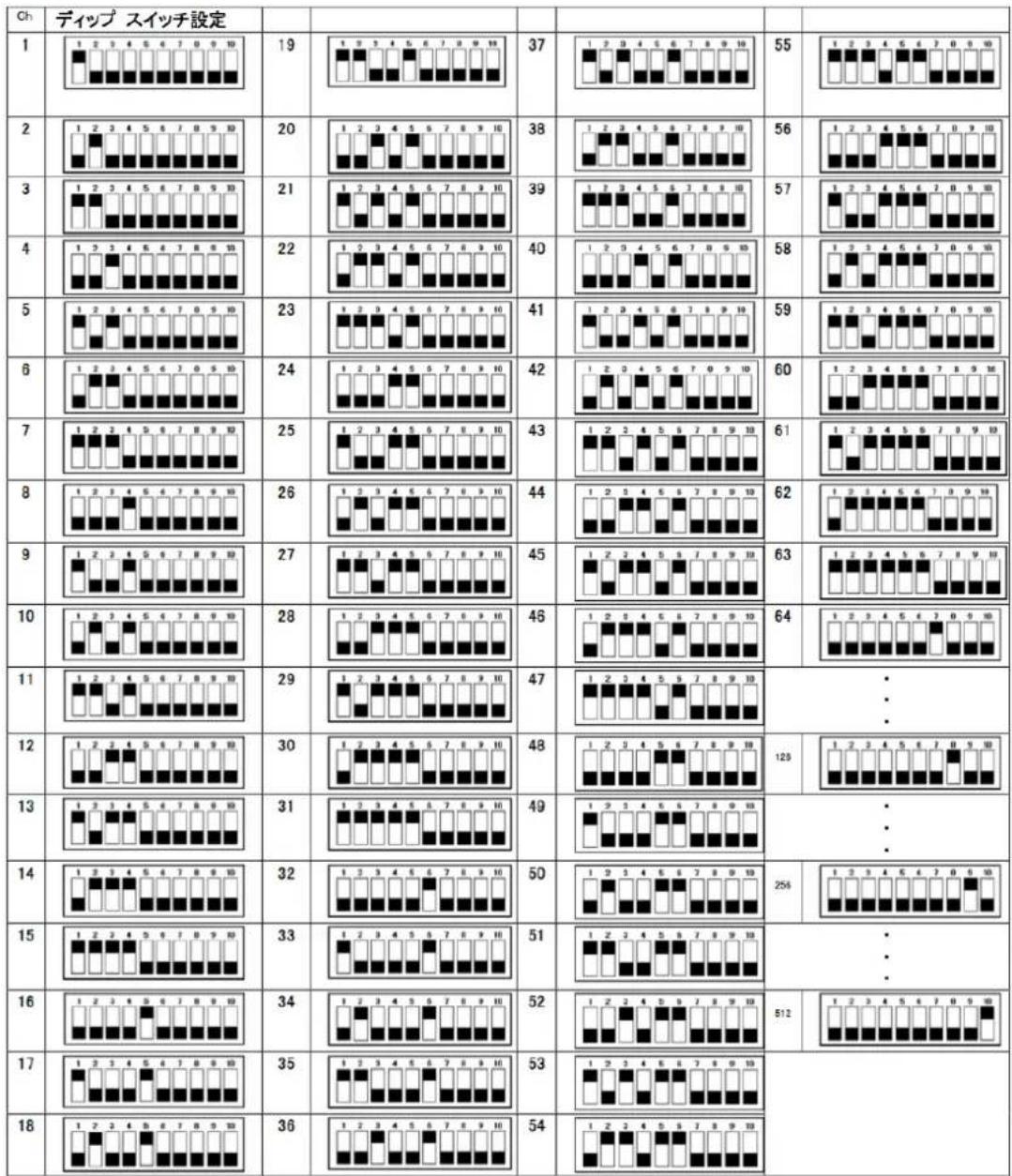

c) Adressage :

Pour que les signaux de commande s'adressent correctement à chaque appareil, les appareils doivent être codés.

Le codage doit être effectué séparément sur chaque appareil : réglez les mini-rupteurs selon le relevé ci-contre.

L'adresse initiale est le premier canal à partir duquel l'appareil répond au contrôleur DMX.

Assurez-vous qu'il n'y ait pas de canaux entrelacés pour assurer un contrôle correct et indépendant d'autres appareils DMX. Lorsque deux appareils ou plus sont codés à la même adresse initiale, ils fonctionnent en synchronisation.

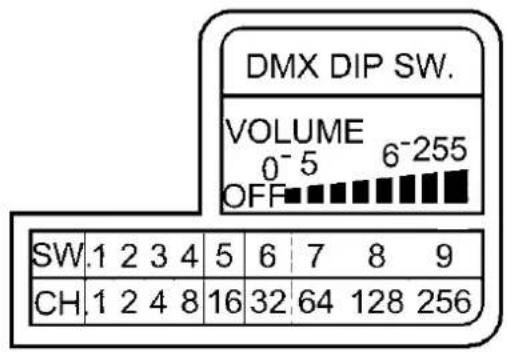

Occupation des interrupteurs DIP

Canal no.	1	2	4	8	16	32	64	128	256
Interrupteur DIP no.	1	2	3	4	5	6	7	8	9

Exemple d'adresse DMX 69:

Interrupteur DIP # 7 = 64 canal

Interrupteur DIP # 3 = 4 canaux

Interrupteur DIP # 1 = 1 canal

Total = 64 + 4 + 1 = 69 canal

Entretien

1. Faites toujours attention de ne pas polluer le liquide à neige. Après avoir rempli de liquide à neige, refermez toujours immédiatement les couvercles du bidon de liquide et du réservoir de la machine.
2. Utiliser l'eau distillée pour purger notre machine à neige avant de l'entreposage.
3. La tuyère de l'appareil doit être nettoyée régulièrement.

Liquide

Selon l'effet que vous désirez obtenir, vous pouvez choisir entre deux sortes de liquide à neige. Le liquide à neige ANTARI SL-5 produit de la neige normale et le liquide à neige ANTARI

Caractéristiques Techniques

Modèle	S-100X & S-200X
Alimentation	100/120 V AC, 230/240 V AC, 50/60 Hz
Moteur	770 W (débit minimal), 1000 W (débit maximal)
Volume d'émission	180 ml/min.
Contenu de réservoir	5 litres
Consommation de liquide	5.5 min./liter (débit 100 %)
Poids	11 kg
Dimensions (LxlxH)	505 x 276 x 280
Télécommande	SC-2
10m cable pour télécommande	EXT-6
DMX	à l'appareil
Temps de chauffage	-

Gardez ces instructions.
