PM1 - Souffleur à neige Antari - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Souffleur à neige motorisé (effet neige)
Marque	Antari
Modèle	PM1
Dimensions (L x l x H)	169 mm x 154 mm x 150 mm
Poids	1,9 kg
Alimentation	AC 100-240 V, 50-60 Hz (détection automatique)
Puissance consommée	11 W
Angle de rotation (Pan)	120°
Options de contrôle	DMX512 (1 ou 2 canaux), manuel via panneau de contrôle intégré
Connecteurs DMX	XLR 3 broches (entrée/sortie)
Connecteur alimentation	CEI (IEC)
Boîtier	Métal avec couvercle en plastique
Indice de protection	IP20 (usage intérieur uniquement)
Contenu de la livraison	1x PM-1, 1x câble d'alimentation, 1x mode d'emploi
Fonctions principales	Rotation panoramique motorisée, modes auto chase (60°/90°/120° avec 5 vitesses), mode Maître/Esclave, inversion Pan, écran OLED inversable
Sécurité	Distance mini 50 cm des matériaux inflammables, ne pas brancher sur dimmer, utiliser prise avec terre, ne pas ouvrir le boîtier
Entretien et nettoyage	Débrancher avant nettoyage ; dépoussiérer les orifices avec air comprimé ou brosse douce ; nettoyer le boîtier avec un chiffon sec
Conditions d'utilisation	Intérieur sec, bien ventilé, à l'abri de l'humidité
Réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le revendeur Antari en cas de dysfonctionnement

FOIRE AUX QUESTIONS - PM1 Antari

Comment brancher l'appareil sur le secteur ?

Utilisez le câble d'alimentation fourni et branchez-le sur une prise secteur avec terre. L'appareil détecte automatiquement la tension entre 100 et 240 V, 50-60 Hz. Ne jamais utiliser un variateur (dimmer pack).

Comment configurer l'adresse DMX ?

Appuyez sur MENU jusqu'à afficher Addr, puis utilisez les touches ▲/▼ pour sélectionner l'adresse (1-512). Validez avec ENTER.

Quels sont les modes de canaux DMX disponibles ?

L'appareil peut fonctionner en mode 1 canal ou 2 canaux. Réglez le paramètre ChNd sur 01 ou 02 dans le menu.

Comment utiliser le mode auto chase ?

Dans le menu, sélectionnez ShNd pour choisir l'angle (60°, 90° ou 120°) et SPNd pour la vitesse (1 à 5). L'appareil effectuera alors un mouvement de va-et-vient continu.

Que faire si le signal DMX est perdu ?

Utilisez la fonction LoSt dans le menu pour choisir le comportement : passer en mode Maître/Esclave, coupure noire (Black Out) ou répéter la dernière position.

Comment nettoyer l'appareil ?

Débranchez l'appareil. Utilisez un compresseur d'air ou un aspirateur pour enlever la poussière des orifices d'aération. Nettoyez le boîtier avec un chiffon sec. Ne pas utiliser de liquide.

Puis-je installer l'appareil au plafond ?

Oui, utilisez les crochets oméga fournis et une élingue de sécurité pouvant supporter 10 fois la charge. Assurez une distance de 50 cm des matériaux inflammables et une bonne ventilation.

Comment afficher les heures de fonctionnement ?

Dans le menu, sélectionnez FhrS pour afficher le nombre d'heures de fonctionnement de l'appareil.

Pourquoi l'écran ne reste-t-il pas allumé ?

Le paramètre LeD permet d'activer ou désactiver l'extinction automatique de l'écran. Si vous souhaitez qu'il reste allumé, réglez LeD sur OFF.

Que faire en cas de dysfonctionnement ?

Éteignez immédiatement l'appareil et débranchez-le. Contactez votre revendeur Antari. N'essayez jamais de réparer vous-même, car l'intérieur ne contient aucune pièce réparable par l'utilisateur.

MODE D'EMPLOI PM1 Antari

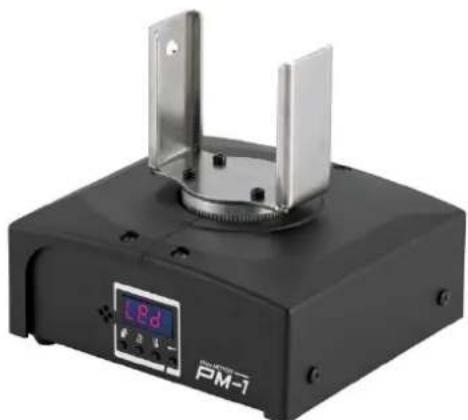

PM-1 Pan motor mode d'emploi

RoHS

Notices de sécurité

En vue d'utiliser correctement votre nouvel appareil, veuillez lire attentivement ce mode d'emploi. Pour assurer la longévité et le bon fonctionnement de votre appareil, veuillez lire attentivement les instructions suivantes concernant le maniement, la sécurité et l'entretien. Veuillez suivre toute instruction de sécurité appliquée sur le boîtier de votre appareil Antari.

Si vous avez des questions sur l'usage de l'appareil en toute sécurité, contactez votre revendeur Antari.

• Protégé de l'humidité. L'appareil a été conçu pour un usage dans des locaux clos. Utilisez uniquement des prises de courant à terre à 3 broches. P
• Installez l'appareil à un endroit bien aéré.
• Ne jamais connecter l'appareil à un "dimmer pack".
• Ne jamais coincer ou endommager le câble d'alimentation.
• Ne jamais enlever le conducteur de protection - il sert à votre protection!
• Avant la première mise en marche, assurez-vous que l'appareil soit branché à l'alimentation correcte. Ne jamais utiliser le appareil quand la voltage n'est pas correcte.
• Débranche l'appareil du secteur avant l'entretien ou quand vous n'utilisez pas l'appareil. P
• À l'intérieur de l'appareil, il n'y a aucune partie qui ait besoin d'être révisée. Ne jamais essayer de réparer le produit parce que détruire l'appareil.
• Ne jamais marcher sur le câble d'alimentation, particulièrement ne jamais coincer ni le câble d'alimentation lui-même, ni ses fiches.
• Respectez une distance minimum de 50 cm entre l'appareil et les matériaux enflammables.
• Si votre appareil Antari ne doit plus fonctionner correctement, éteignez-le immédiatement. S'il vous plaît contactez votre revendeur Antari.

Déballage & inspection

Ouvrez le carton extérieur et assurez-vous que toutes les pièces n'aient subi aucun dommage durant leur transport. En cas de livraison endommagée ou incomplète, contactez immédiatement votre revendeur Antari. P P

Contenu de la livraison : 1 x PM-1 Pan Motor

1 x Câble d'alimentation

1 x Mode d'emploi

Connecteur l'alimentation

L'appareil est équipé d'une alimentation à découpage qui détecte automatiquement le voltage entre AC100V et 240V, 50-60Hz. Ne jamais utiliser l'appareil quand la voltage n'est pas correcte.

Connexion DMX

Pour gérer cet appareil via un contrôle DMX, utilisez une liaison série. Veuillez consulter les instructions suivantes :

La longueur totale des câbles DMX ne doit pas dépasser 500 metres. 32 appareils au plus peuvent être reliés pour la connexion DMX. Reliez toujours la sortie DMX à l'entrée DMX. P - Terminate la sortie DMX du dernier appareil géré par DMX avec un bouchon terminaison. L'emplacement des câbles d'alimentation et des câbles DMX doit se couvrir à une distance appropriée afin d'éviter toute interfERENCE.

465mm

535mm 535mm

Notes importantes :

Utilisez le fil de fixation ou crochet fourni pour l'installation de l'appareil. - Les dispositifs de suspension de l'appareil doivent être construits et conçus de telle manière qu'ils puissent supporter dix fois son charge utile. - Ne jamais braquer le appareil sur des flammes ou sur des objets inflammables. Fixer le appareil avec une élingue de sécurité qui peut supporter dix fois un charge utile. Positionnez tous l'appareil dans un endroit disposant d'une bonne ventilation. Positionnez toujours l'appareil dans un endroit disposant d'espace pour l'entretien.

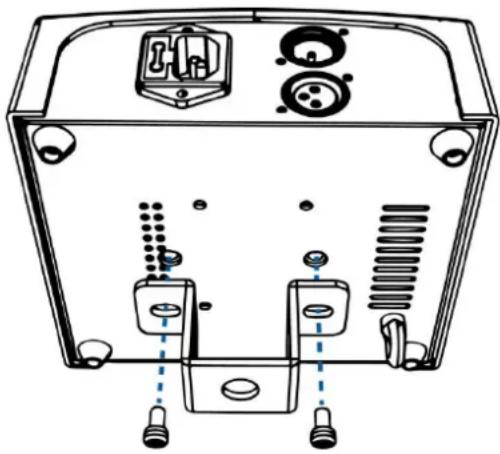

Montage

Utilisez crochets omega pour la montage à une traverse.

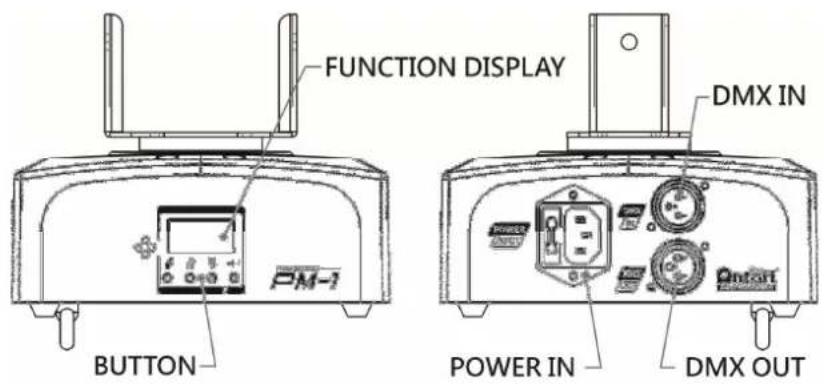

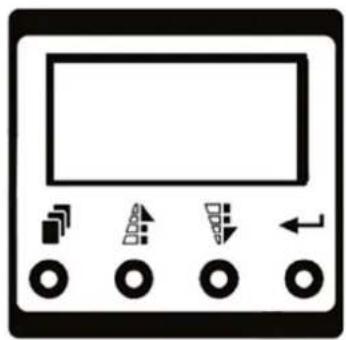

Panneau de contrôle

Vous pouvez contrôler l'appareil avec le panneau de contrôle intégrée.

Bouton Fonction
[MENU] PPermet d'accéder aux différents menus
▲ P[UP]	Haut
▼ [DOWN]	Bas
[ENTER] PSetup/confirmation

Réglage de menu

Addr

Réglage de l'adresse DMX512 entre 1 et 512

ChNd

Réglage du nombre des canaux DMX 01 ou 02

ShNd

Pour désir déplacement auto chase pan 60/90/120 degrés

SPNd

Réglage de vitesse d'auto chase entre 1 et 5

SLND

Définis l'appareil comme Master/Slave 1/Slave 2

Si le signal DMX est perdu, utilisez cette fonction pour définir l'appareil comme Master/Slave, Black Out ou pour répéter le signal dernier.

Pan

Allume/éteint pan inversion

Allume/éteint l'écran automatiquement

Allume/éteint l'écran inversion

Test

Activer auto-testing

Affichage des heures de fonctionnement

Affichage de la version logiciel

Réinitialisation

Configuration de la connexion DMX

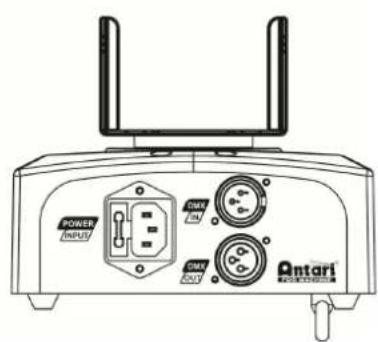

L'appareil possède des fiches XLR 5 pôles pour connecter un contrôleur DMX. Le graphique ci-dessous montre la configuration des fiches.

3 Pin XLR

Contact Fonction
1 Masse
2 Signal-
3 Signal+

Opération DMX

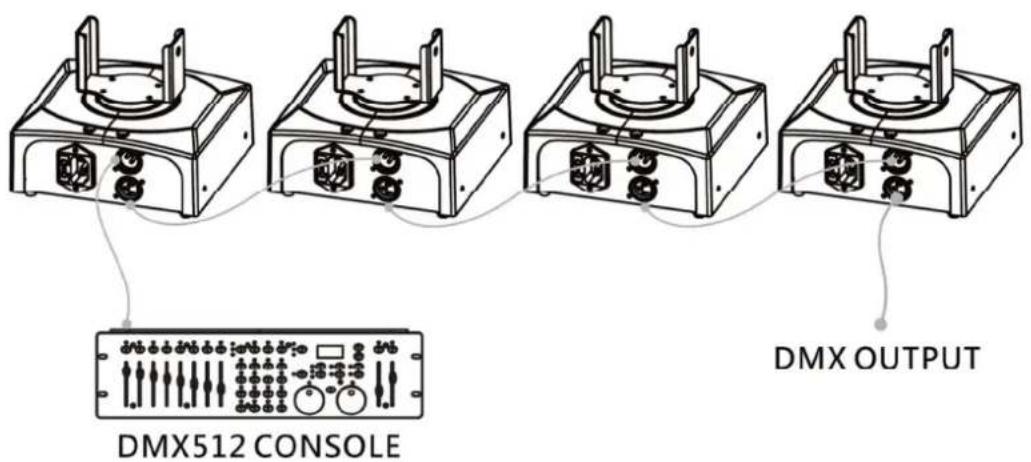

Connexion DMX - Connectez l'appareil à un contrôleur DMX ou une machine dans la chaîne DMX. L'appareil possède des fiches XLR 5 pôles pour connecter un contrôleur DMX.

Réglage de l'adresse - Utilisez le panneau de contrôle pour attribuer les adresses DMX. Le appareil peut être réglé par 2 canaux DMX. L'adresse de départ est déterminée sur le 1er canal détecté par le contrôleur. Assurez-vous que les canaux ne se superposent pas pour que la machine fonctionne correctement.

Fonctions DMX

Mode de canaux	Canal Valeur Fonction
1 P1 Déplacement Pan P0-255 P0 à 120 degrés
P P2 Auto Chase P0-15 POFF
	16-31 PPan 60 vitesse 1
	32-47 PPan 60 vitesse 2
	48-63 PPan 60 vitesse 3
	64-79 PPan 60 vitesse 4
	80-95 PPan 60 vitesse 5
	96-111 PPan 90 vitesse 1
	112-127 PPan 90 vitesse 2
	128-143 PPan 90 vitesse 3
	144-159 PPan 90 vitesse 4
	160-175 PPan 90 vitesse 5
	176-191 PPan 120 vitesse 1
	192-207 PPan 120 vitesse 2
	208-223 PPan 120 vitesse 3
	224-239 PPan 120 vitesse 4
	240-255 PPan 120 vitesse 5

Nettoyage et maintenance

Notes importantes : Tout résidu de liquide à neige, poussière et autres boues excessives, dégradera la performance de l'appareil. Des casses causées du fait d'un nettoyage et d'une maintenance insuffisants peuvent endommager la machine et ne sont pas inclus dans la garantie.

Nettoyage

Avant le nettoyage, débranchez l'appareil. - Enlevez la poussière des orifices d'aération avec un compresseur d'air, aspirateur ou une brosse tendre. Pour nettoyer le boîtier, utilisez un chiffon sec.

Caractéristiques techniques

Alimentation	AC100-240V 50-60Hz
Puisance de rendement	11W
Pan	120 degrés
Option de contrôle	DMX 512, manuellement
Caneaux DMX	1, 2
Opération	DMX 512, écran avec 4 boutons
Connexion alimentation	CEI
Connexion DMX	XLR 3 pôles
Boîtier	métosique avec couvercle en plastique
Protection IP	IP-20 Utilisez uniquement dans des locaux intérieurs

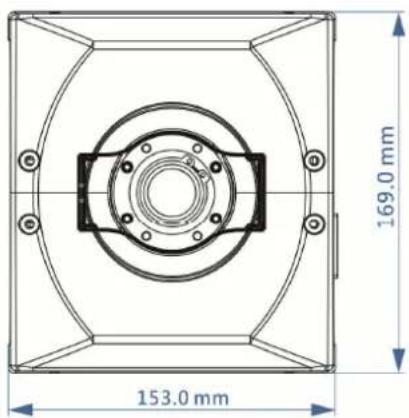

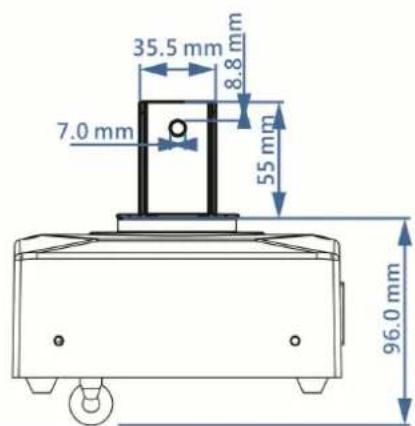

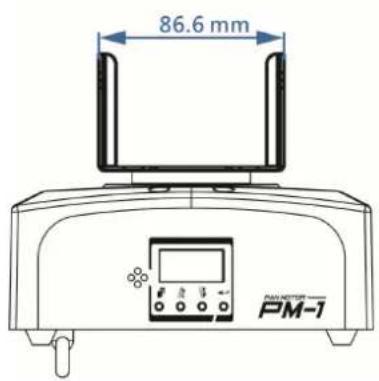

Dimensions	L 169 x l 154 x H 150/5 mm
Poids sec	1.9 kg
