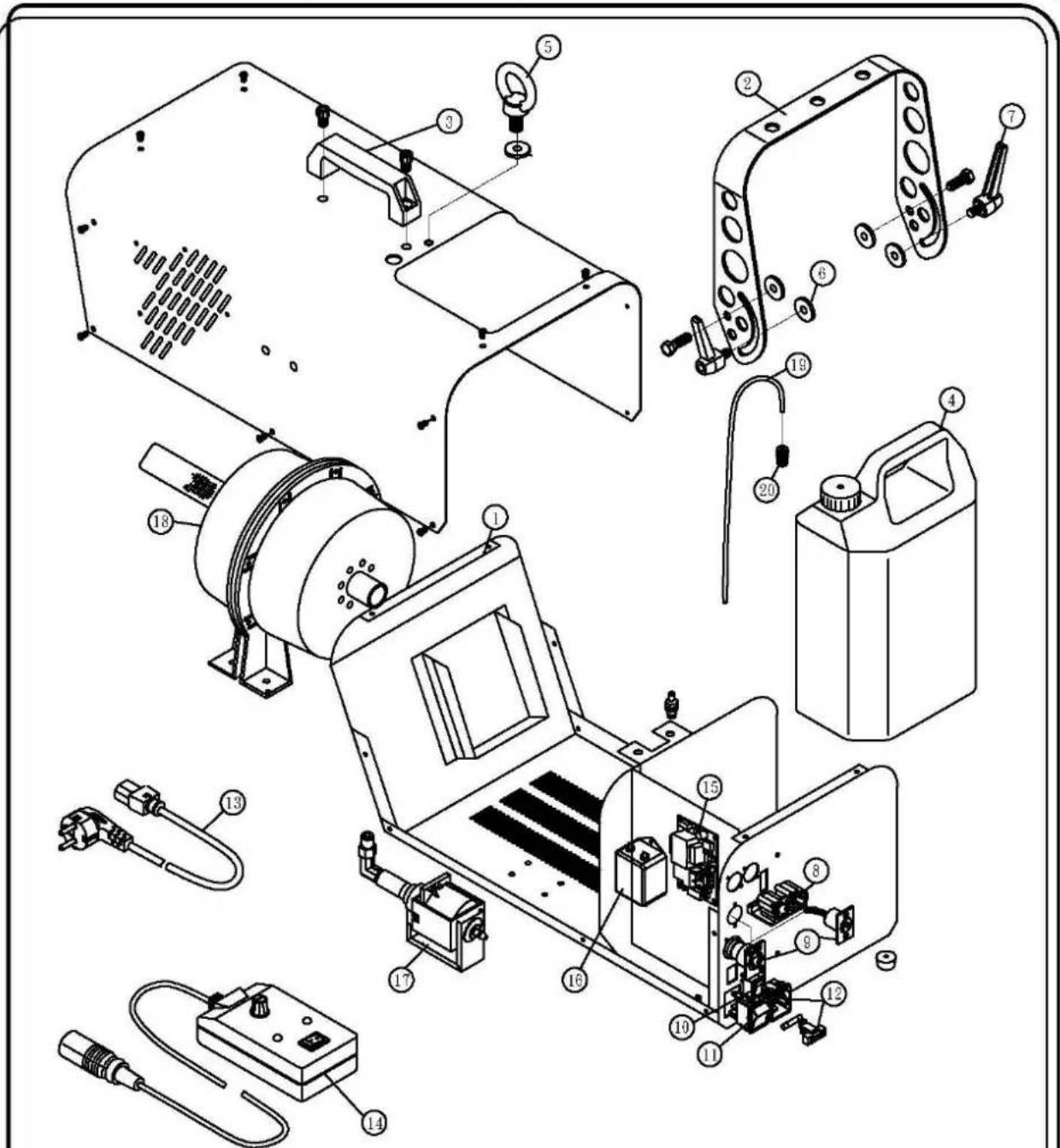

S-100X,S-200X Machine
- Body
- Hanging Bracket
- Handle
- Tank
- Safety Ring (M8 Screw)
6.Washer - Tightening Screw
- Contro Inlet Socket (3 Pin XLR for DMX)
-
Contro Inlet Socket (4 Pin XLR for remote)
-
Air Volume Switch
- Rocker Switch / Power
- Power Inlet Socket
- Power Cord and Plug
- Remote Control
- Main P.C Board
- EMI-Filter(Only for 230V)
- Pump
- Air Blower
19.PUTube
20.Filter
S-100X/S-200X
User Manual
Antari S-100X & S-200X Snow Machine
Introduction
S-100X & S-200X 靜音雪花機
感謝您選用ANTARI特效機器，您現在擁有一台堅固耐用、高輸出效能的機器。在您開始使用之前，我們建議您仔細地閱讀此操作說明書。藉由遵照此說明書中的建議來操作及保養機器，將可以使您的機器擁有更安全更優秀的功能表現與更長的壽命。
注意
預防觸電的危險
為避免機器淋雨或受潮，請勿打開機器外殼
保持機器乾燥。
本機型適用於室內環境，非設計於戶外使用。
□ 添加雪花水至油桶前，請先拔出機器的電源插頭。
使用前請小心判定電壓及伏特數，所有機種並應配合接地型插座使用。
不使用時請將電源關閉，長時間不使用時請拔除電源插頭。
此雪花機不防水也不防潑水，如果水、雪花水進到機器內部，請立即切斷電源，並與當地Antari代理商聯絡尋求建議與維修服務。
僅限成人使用。請勿將機器放置於孩童可觸及之位置。並請勿讓機器在無人看管的情況下運作。
□ 請勿將雪花機噴嘴正向人或動物噴發。
請將機器放置於通風良好處。
預防燃燒的危險
機器動作時請勿碰觸機器
請勿添加任何可燃液體(如:石油,汽油,或香水)至雪花油中。
請注意雪花機上所有的警告標語及指示。
請使用 Antari 代理商建議的高品質的雪花水。
請隨時注意油桶中的雪花水是否足夠如您的雪花機無法正常運作，請立即停止使用，並將所有雪花油從油桶清空，並將雪花機包裝妥善(盡量裝回原出廠紙箱)並聯係當地代理商。
拆装與檢查
打開包裝時，請確認所有機器配件均齊全。包裝內應包含以下品項：
1.雪花機與電源線
2.SC-2控制器
3.雪花油桶
4.手把吊架
5.螺絲包和說明書
在開始您的雪花機的第一次安裝時，請確認機器及其配件沒有任何因運送過程所造成的損傷。若機器或其配件有損傷，請勿插電使用，請立即與您當地的代理商聯絡尋求協助。
安装方式
- 請先將所有包裝材料由紙箱中移除。

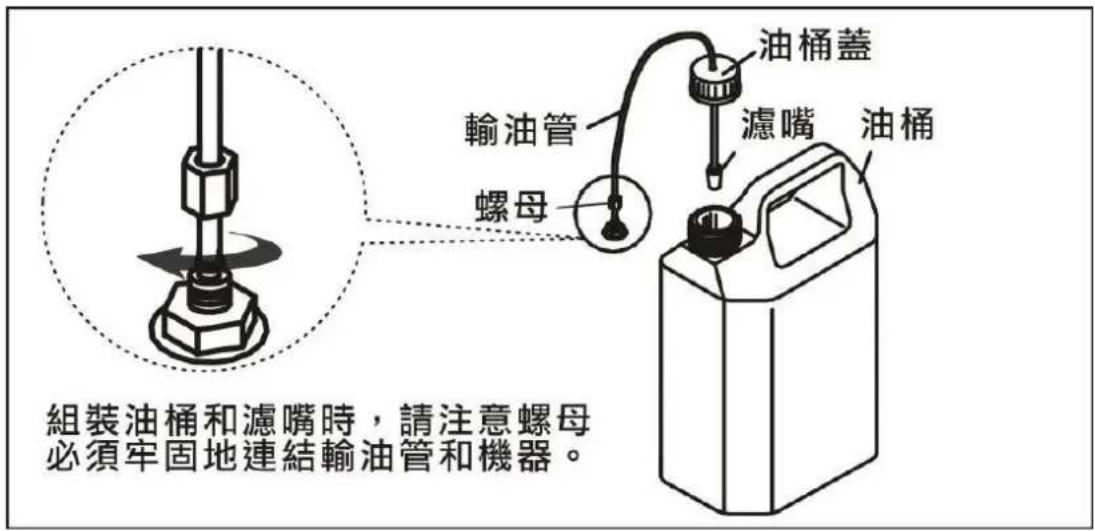

- 接著將雪花機放置在一平坦處並依序連結抽油管及機
器端。（如圖示）

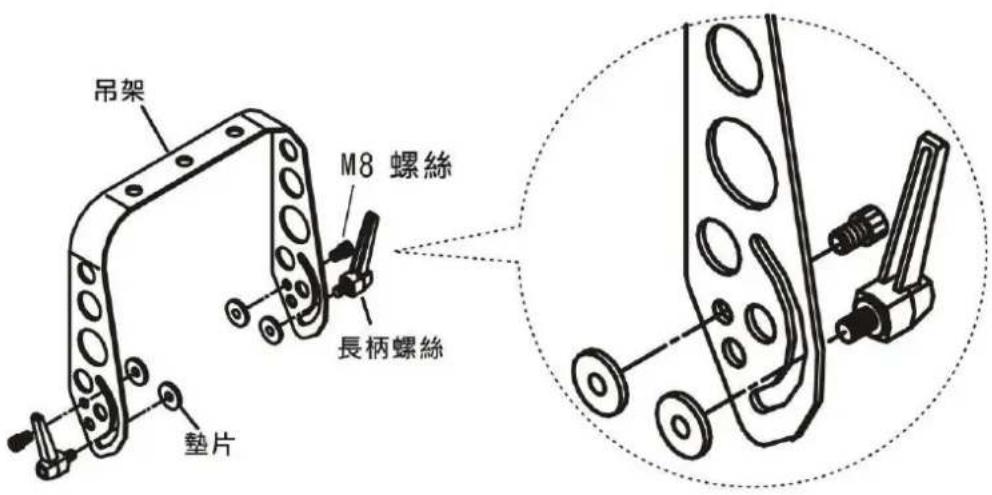

- 將吊架固定於機器上，M-8 螺絲用於固定吊架及機器，長柄螺絲用於停整吊架與機器的角度。(如圖示)
組裝吊架時，請分別將四片墊片置於吊架兩側與機器的中間，再分別鎖上M8螺絲與長柄螺絲。
- 打開油桶蓋，添加 Antari 的 SL-5 或 SL-5A 的高品質水性雪花水至油桶中，（請注意，非 Antari 原廠的雪花水可能會容易導致雪花機的損壞）。添加完畢，請將油桶蓋旋緊。
- 請將控制器的 4Pin XLR 接頭連接至機器背面的搖控器接點上。
請注意
- 雪花機較好的使用方式為懸掛高處，若將雪花機置於高處，請確認機器加上吊架及掛鉤之間的連結，必須非常穩固，並增加標準安全鋼索由機器安全吊環中穿過。無論使用何種安裝方式，請勿將機器傾斜超過 15 度。
- 請確認嘖嘴不會直接朝向人臉或動物嘖發。
- 請隨時注意油桶中的雪花水量，油桶中無雪花水的情況下操作會導致機器永久性的損壞。如果您發現雪花機發出雜音或是完全無法輸出動作，請立即將插頭拔出停止操作。檢查油桶中的液體量、外部保險絲、控制器的連接以及外部的電源供應，若以上部分均無問題，請重新插上插頭，並按下控制器上的 ON/OFF 按鍵秒後煙霧機仍然不正常動作，請檢查連接油桶的油管中是否有抽到雪花水。如您無法確認問題的所在，請勿繼續使用，以避免造成更嚴重的損壞與危險，請聯繫 Antari 代理商。
操作說明
- 將電源插頭插入一個有接地的電源插座。
2.開啟機器背面的紅色電源開關並確認開關上方紅色燈亮起。 - S-100X & S-200X 靜音雪花機均可使用 DMX 控制系統或 SC-2 控制器，關於使用方式，請參考以下說明：
-

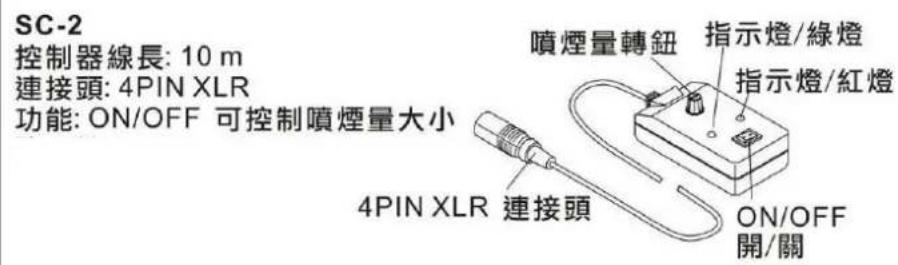

連結SC-2控制器至機背後4PinXLR輸入端插座並確認控器上POWER紅燈亮起。
-
按下ON/OFF開關按键，控制器上INUSE綠燈亮起，此時已經啟動機器的風扇和馬達機器開始運轉。
- 旋轉SC-2控制器上的OUTPUTVOLUME旋钮，以調整輸出量，區間由 10% 100% 。
- 機器機後有另一個較小型紅色的按鈕 AIR VOLUME·作用為調整機器風扇的風量的大小，一般而言，風量輸出大時雪花片的形成較小，風量小時，雪花片凝聚較大。此功能並不影響雪花片的輸出量。
DMX連接PIN的接點說明
本機提供3PinXLR的DMX連接。下方為Pin的接點說明：
3 Pin XLR
| Pin | 功能 |
| 1 | 接地 |
| 2 | 數據- |
| 3 | 數據+ |
DMX 控制
a) 連接DMX訊號控制線至機器背面的DMX輸入孔。
b) 選取DMX頻道位址來測試雪花機的動作是否正常，隨著DMX頻道數值穩定成線性向上調高時，雪花機產生的雪花量也會穩定的增加，0-5時雪花機會停止動作，而當頻道調至255時則是最大的 100% 輸出。
DMX 設定
| DMX 數值 | 狀態 |
| 0-5 | OFF |
| 6-255 | ON |
c) DMX定義位址（DMX定址）
每一台雪花機均佔用一個DMX頻道，為了確保所有控制訊號能夠適當地傳送至每一台機器，必須明確地給每台需受控的機器做定義位址(定址)的動作。這必須調整每台機器的指撥開關來完成。每台機器的初設定是被定義為第一頻道，當您須同時操控兩組以上的機器時，請依序將頻道設在第二、第三頻道，依此類推，請勿重覆設定以免機器無法照需求正確動作。
DMX 位址 指撥開關設定
| 指撥開關號碼 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | |
| 頻道數值 | 1 | 2 | 4 | 8 | 16 | 32 | 64 | 128 | 256 | |
| 設定頻道 1 | ON | ▲ | ||||||||
| OFF | ▼ | ▼ | ▼ | ▼ | ▼ | ▼ | ▼ | ▼ | ||
| 設定頻道 2 | ON | ▲ | ||||||||
| OFF | ▼ | ▼ | ▼ | ▼ | ▼ | ▼ | ▼ | ▼ | ||
| 設定頻道 3 | ON | ▲ | ▲ | |||||||
| OFF | ▼ | ▼ | ▼ | ▼ | ▼ | ▼ | ▼ | |||
| 設定頻道 4 | ON | ▲ | ||||||||
| OFF | ▼ | ▼ | ▼ | ▼ | ▼ | ▼ | ▼ | ▼ | ||
| 設定頻道 5 | ON | ▲ | ▲ | |||||||
| OFF | ▼ | ▼ | ▼ | ▼ | ▼ | ▼ | ▼ | |||
您所選擇之頻道數值相加總和即為本機 DMX 位址
維修保養
- 請勿讓雪花水受到空氣中的灰塵污染，隨時將油桶蓋旋緊關好。
- 每次使用完畢收藏前，注入清水至油桶中並啟動機器讓幫浦運轉1~2分鐘，讓清水帶出殘留在馬達及前端噴嘴中的雪花水，以清潔機器確保機器更長的使用壽命。
3.強烈建議定期清潔雪花機兩側散熱孔的灰塵與殘留物，可利用小刷子或牙刷輕輕由上而下的刷乾淨，這個步驟可以避免細微顆粒進入到機器內部造成堵塞。
雪花水
為達到雪花機最好的使用效果請選擇使用ANTARI SL-5雪花水，或是可以快速揮發無任何殘留的SL-5A高揮發性雪花水。
技術規格
| 型號 | S-100X & S-200X |
| 電源供應 | 100/120VAC, 230/240VAC, 50/60Hz |
| 馬達功率 | 770瓦(半速輸出), 1000瓦(全速輸出) |
| 輸出量 | 180ml/每分鐘 |
| 油桶容量 | 5公升 |
| 耗油速度 | 每公升5.5分鐘(100% Output) |
| 遙控器 | SC-2 |
| 10m遙控器延長線 | EXT-6 |
| DMX | 內建 |
| 重量 | 11kg |
| 尺寸(長×寬×高) | 長505 寬276 高280 |
請妥善保存此份操作說明書
