BEDIENUNGSANLEITUNG S100X DMX Antari

Vielen Dank, dass Sie sich für eine ANTARI Schneemaschine entschieden haben. Sie sind nun im Besitz eines robusten und leistungsstarken Geräts, ausgestattet mit modernster Technik. Vor Benutzung des Gerätsitte unbedingt diese Bedienungsanleitung sorgfältig lessen. Wenn Sie die Hinweise in dieser Bedienungsanleitung beachten, konnen Sie sich in den nachsten Jahren auf eine zuverlüssige und überzeugende Leistung Ihrer ANTARI Schneegeräts freuen.

STROMSCHLAGGEFAHRI!

Gerat vor Feuchtigkeit und Nasse schützen!

Niemals das Gerät offen!

Vor Nasse schützen.
Nur innerhalb geschlossener Räume betreiben. Nicht für den Betrieb im Freien geeignet.
Verwenden Sieitte ausschlieBich 3-adrige, geerdete Steckdosen. Vor Inbetriebnahme daraufauf achten, dass das Gerat an die richtige Spannung angeschlssen wird.
Vor Befüllen des Tanks ist ihre ANTARI Schneemaschine immer vom Netz zu trennen.
Schalten Sie das Gerät bei Nichtgebrauch ab, oder trennen Sie es vom Netz.
Dieses Gerät ist nicht wasserdicht und nicht spritzwassergeschützt. Wenn Feuchtigkeit, Wasser oder Schneefüssigkeit in das Gehäuse eingedrungen ist, trennen Sie das Gerätitte sofort vom Netz und setzen Sie sich mit einem Servicetechniker oder mit ihrer ANTARI-Handler in Verbindung, bevor Sie es wieder in Betrieb setzen.
Keine zu wartenden Teile im Geräteinnern. Wartungsarbeiten sind nur von ihrem Antari-Handler oder qualifizierten Servictechnikern durchzuführen Nur zur Bedienung durch Erwachsene bestimmt. Die Schneemaschine muss außerhalb der Reichweite von Kindern angebracht sein. Betreiben Sie das Gerät niemals unbeaufsichtigt.
Richten Sie die Austrittsdüse niemals direkt auf Personen.
Installieren Sie die Schneemaschine an einem gut belufteten Ort.

VERBRENNUNGSGEFAHR!

Gerat niemals während des Betriebs berühren!

Mischen Sie niemals entzündliche Flüssigkeiten jeglicher Art (Ö I, Gas, Duftstoffe) unter die

Schneeflüssigkeit.

□Bitte beachten Sie alle Warnetakten und Warnhinweise, die auBen auf Ihrer ANTARI Schneemaschine angebracht sind.
Verwenden Sie ausschließlich die hochwertigen, von ihrem Handler empfohlenen Schneefluids.
Achten Sie unbedingt darauf, dass sich immer eine ausreichende Menge Fluid im Tank befindet. Der Betrieb ohne Fluid führt zu Pumpenschäden.
Falle, dass ihre ANTARI Schneemaschine nicht ordnungsgemäß Funktioniert, setzen Sie esitte sofort außer Betrieb. Lassen Sie die gesamte Schneeflüssigkeit aus dem Behalter ablaufen, verpacken Sie die Einheit safer (vorzugsweise in der Originalverpackung), und senden Sie sie zur Reparatur an ihren ANTARI-Handler zurück.

Auspacken und Überprüfen des Geräts

Öffnen Sie den Versandkarton und prufen Sie, ob alle Ausrüstungsteile zum Betrieb des Systems intakt angekommen sind. Wenn Ausrüstungsteile fehlen sollenen, behmen Sieitte sofort mit ihrem ANTARI-Handler Kontakt auf.

Der Versandkarton sollte Folgenden enthalten:

1. Schneemaschine mit Netzkabel
2. SC-2 Fernbedienung
3. Fluid-Tank
4. Hangebügel
5. Schraubenset und Bedienungsanleitung

Vor der Inbetriebnahme Ihr's ANTARI Gerats stellen Sieitte sicher, dass kein offensichtlicher Transportschaden vorliegt. Sind Gehause oder Kabel beschadigt, schlieben Sie das Gerat nicht an und versuchen Sie nicht, es in Betrieb zu halten, ohne vorher mit ihrem ANTARI-Handler Rucksprache gehalten zu haben.

Inbetriebnahme

1. Entfernen Sie alle Verpackungsmaterialien vom Versandkarton. Stellen Sie sicher, dass das Schaum- und Füllmaterial insbesondere im Dübenbereich vollständig entfern ist.
2. Installieren Sie das Gerät auf einer ebenen Oberfläche und befolgen Sie folgende Montageanleitung:

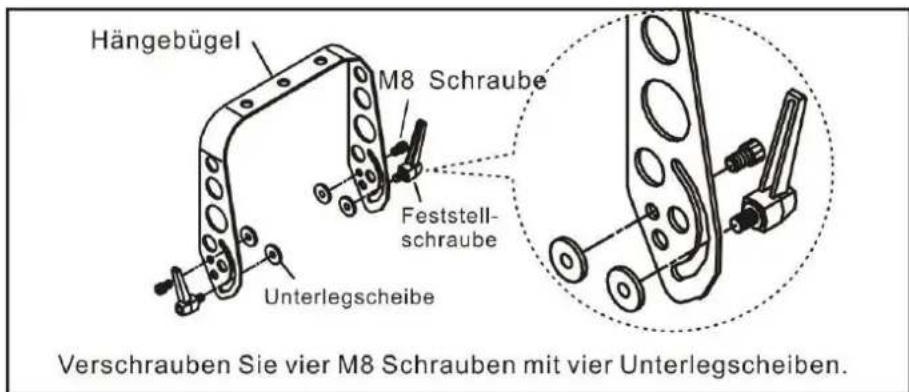

1. Befestigen Sie den Hangebügen mittels der M8-Schrauben am Gerät. Mit den Feststellschrauben bestimmen Sie den Neigungswinkel des Geräts.

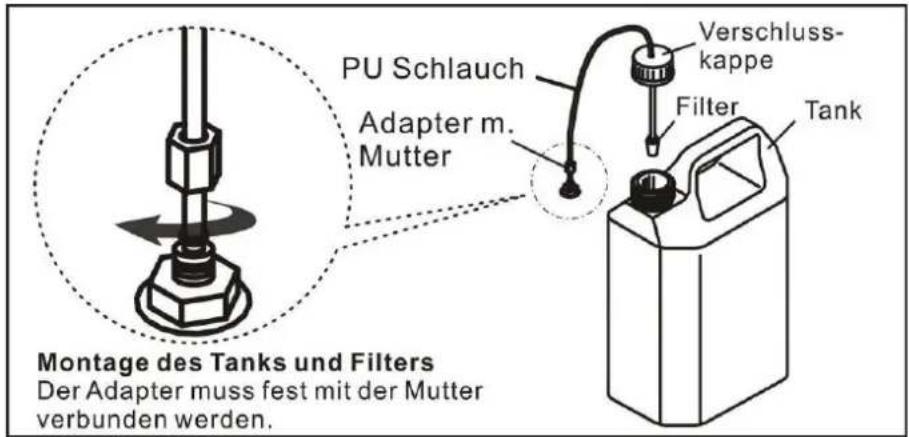

1. Füllen Sie den Behälter mit ANTARI Schneeflüssigkeit oder einer anderen, vom Handler empfohlenen, hochwertigen Schneeflüssigkeit auf Wasserbasis. Alle anderen Fluidarten können Beschädigungen am Gerät zur Folge haben. Nach dem Befüllen verschreiben Sie den Tankitte wieder mit dem Deckel.
2. Stecken Sie den vierpoligen Stecker des Fernbedienungskabels fest in die Eingangsbuchse auf der Rückseite des Geräts ein.

Hinweise zur Installation

1. Ihr ANTARI Schneegerät kann auf Bodenniveau oder über Kopf/howe installiert werden. Bei Überkopfmontage muss es zusätzlich gesichert werden (z. B. durch ein Fangseil). Eine entsprechende Ö se befindet sich am Gerät. Unabhängig davon, für welche Anbringungsmethode Sie sich entscheiden,arf ein Neigungswinkel von 15^ nicht übersritten werden.
2. Der Schneearf nicht direkt in das Gesicht von Personen schieben.
3. Überwachen Sie während des Betriebs immer das Flüssigkeitsniveau des Behalters. Wenn das Gerät ohne Flüssigkeit betrieben wird, kann es stark beschädigt werden. Wenn Sie während des Betriebs bemerken, dass das Gerät nur weniger Ausstoo producesiert, ein

mechanisches Gerausch von sich gibt oder das Ausströmen von Schnee vollständig aufhört, trennen Sie das Gerätitte sofort vom Netz. Prufen Sie dann das Flüssigkeitsniveau, die externe Sicherung, die Verbindung mit der Fernbedienung und die Netzstecker des Gerätes wieder in die Netzsteckdose. Wenn das Schneegerät nach dem Drücken der Tastes auf der Fernbedienung für eine Zeitdauer von 30 Sekunden kein den Schnee ausstöhrt, prufen Sie den am Behälter angeschlossenen Schlauch, um sicherzustellen, ob Flüssigkeit hindurch geht. Wenn Sie die Ursache des Problems nicht feststellen können, drücken Sie nicht einfach weiter die Taste auf der Fernbedienung, daß das Gerät beschädigen kann. Senden Sie das Gerät an ihren ANTARI-Handler darüber.

Bedienung

1. Stecken Sie den Netzstecker des Geräts in eine geerdete Steckdose ein.
2. Schalten Sie den Netzschalter auf der Rückseite des Geräts auf "ON". Die Betriebsanzeige über dem Netzschalter leuchtet rot auf.

Die Geräte können entweder DMX-gesteuert oder über die Fernbedienung SC-2 bedient werden.

1. Stecken Sie den vierpoligen Stecker des Fernbedienungskabels fest in die Eingangsbuchse auf der Rückseite des Gerats ein. Die Betriebsanzeige leuchtet rot auf.

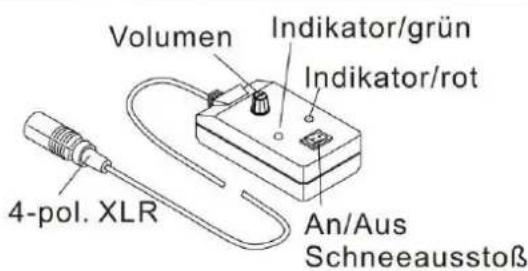

SC-2

Kabellange: 10m

Anschluss: 4-pol. XLR-Stecker
Funktion: An/Aus und Volumen
Kompatibel mit: S-100II/S-200

1. Drücken Sie die Taste An/Aus. Der Indikator IN USE leuchtet grün auf und das Gerät ist betriebsbereit (Lüfter und Motor laufen jetzt).
2. Stellen Sie mit dem Regler "OUTPUT VOLUME" die Ausstoßmenge zwischen 10% und 100% ein.
3. Auf der Geräterückseite befindet sich die Taste "AIR VOLUME" für die Feineinstellung des Lüften. Wir die Lüfterleistung gesteigert, werden keinere Schneeflocken produziert. Wir die Lüfterleistung gesenk, werden größere Schneeflocken produziert. Die Ausstömege wird jedoch nicht beeinflusst.

Belegung der DMX-Anschlüsse

Die Maschine verfügbar über 3-polige XLR-Anschlusses für den Anschluss an einen DMX-Controller. Die nachfolgende Grafik zeigt die Belegung der Buchsen.

3 Pin XLR

Kontakt	Funktion
1	Masse
2	Signal-
3	Signal+

DMX-gesteuerter Betrieb

Verbinden Sie die DMX-Leitung mit der Buchse DMX IN am Gerät.

b) Über ihren DMX-Controller konnen Sie das Gerät steuern. Die Antari Schneemaschine belegt einen Steuerkanal, mit dem sich das Gerät an- und ausschalten lasst. Zwischen den Werten 0 und 5 ist das Gerät aus. Zwischen den Werten 6 und 255 wird der Ausstoß reguliert. Bei dem Wert 255 lauft das Gerät bei maximalem Ausstoß.

DMX-Protokoll

DMX Wert	Eigenschaft
0-5	AUS
6-255	AN

c) Adressierung des Gerats:

Jedes Gerät beegt 1 Steuerkanal. Damit die Steuersignale richtig an jeder Gerät adressiert werden, müssen sie kodiert werden. Die Kodierung muss an jeder Maschine einzeln durchgeführt werden, indem Sie die DIP-Schalter entsprechend unterstehender Tabelle einstellen.

Bitte vergewissem Sie sich, dass sich die Steuerkanale nicht mit anderen Geräten überlappen, damit die Geräte korrekt und unabhängig von anderen Geräten in der DMX-Verbindung Funktionieren. Werden mehrere Geräte auf eine Adresse definiert, arbeiten sie synchron.

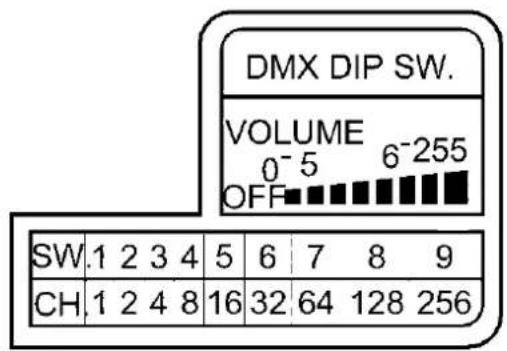

Belegung der DIP-Schalter

Kanal №	1	2	4	8	16	32	64	128	256
DIP-Schalter	1	2	3	4	5	6	7	8	9

Beispiel fur DMX-Startadresse 69

DIP-Schalter # 7 = 64 Kanal

DIP-Schalter # 3 = 4 Kanal

DIP-Schalter # 1 = 1 Kanal

Total = 64 + 4 + 1 = 69 Kanal

1. Die Schneeflüssigkeit darf nicht verunreinigt werden. Verschreiben Sie daher den Schneeflüssigkeitsbehälter und den Flüssigkeitsbehälter der Schneemaschine immer(sofort nach dem Nachfüllen mit dem Deckel.
2. Vor längerer Betriebspause System unbedingt mit klarem Wasser spulen. Dadurch verlangert sich die Lebensdauer des Motors.
3. Befreiern Sie die Dusen der Schneemaschine regelmäßig von Fluidrückständen.

Schneeflüssigkeit

Je nach gewünschtem Effekt können Sie entweder die ANTARI SL-5 Schneeflüssigkeit für normal auflösenden Schnee oder die ANTARI SL-5A Schneeflüssigkeit für schnell auflösenden Schnee verwenden.

Technische Daten

MODELL	S-100X & S-200X
Spanningsversorgung	100/120 V AC, 230/240 V AC, 50/60 Hz
Motor	770 W (min. Ausstooß), 1000 W (max. Ausstooß)
Ausblostervolumen	180 ml/Min.
Tankinhalt	5 Liter
Fluidverbrauch	5,5 Min./Liter (100 % Ausstooß)
Gewicht	11 kg
Maße (LxBxH)	505 x 276 x 280 mm
Fernbedienung	SC-2
10m Veränderung für Fernbedienung	EXT-6
DMX	Integriert
Aufwärmzeit	keine

Bewahren Sie diese Anleitung gut auf.
