SW250X - Schneefräse Antari - Kostenlose Bedienungsanleitung

Produkttyp	Schneeschleuder
Marke	Antari
Modell	SW250X
Stromversorgung	AC 220-240V, 50/60 Hz (EU-Modell)
Leistung	880 W
Flüssigkeitsverbrauch	140 ml/min
Tankinhalt	5 Liter
Kompatibles Fluid	Antari SL Snow Foam Fluid (SL-5 oder SL-5A)
Maximale Betriebsdauer	35 Minuten bei maximaler Durchflussrate
Umgebungstemperatur	5 °C bis 40 °C
Steuerungsmodi	DMX512, Timer, Manuell, Kabelfernbedienung SC-2 (optional)
DMX-Kanäle	1 Kanal
Abmessungen (L x B x H)	539 x 276 x 310 mm
Gewicht	11,5 kg
Mitgeliefertes Zubehör	Netzkabel, Aufhängevorrichtung, Tank, Handbuch
Optionales Zubehör	Kabelfernbedienung SC-2
Sicherheit	Feuchtigkeitsschutz, nur für den Innenbereich, keine brennbaren Flüssigkeiten verwenden
Wartung	Die Düse mit einer Bürste reinigen; vor der Lagerung mit destilliertem Wasser spülen
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; wenden Sie sich an einen Antari-Händler

Häufig gestellte Fragen - SW250X Antari

Welche Art von Flüssigkeit im Antari SW250X verwenden?

Verwenden Sie ausschließlich die Schneeflüssigkeit Antari SL-5 oder SL-5(A). Die Verwendung anderer Flüssigkeiten kann die Maschine beschädigen und die Garantie erlöschen lassen.

Wie reinige ich die Maschine nach dem Gebrauch?

Reinigen Sie nach jedem Gebrauch die Düse mit einer kleinen Bürste. Vor längerer Lagerung spülen Sie die Maschine, indem Sie etwa 2 Minuten destilliertes Wasser durchlaufen lassen, und leeren Sie dann den Tank vollständig.

Was tun, wenn die Maschine keinen Schnee produziert?

Überprüfen Sie zuerst den Flüssigkeitsstand im Tank. Stellen Sie sicher, dass die Maschine eingesteckt ist und die externe Sicherung intakt ist. Wenn das Problem weiterhin besteht, trennen Sie das Gerät vom Stromnetz und wenden Sie sich an Ihren Antari-Händler.

Wie stelle ich den Timer-Modus ein?

Drücken Sie die MENU-Taste, bis 'Interval Set' angezeigt wird, um das Intervall (20 bis 200 Sekunden) einzustellen, 'Duration Set' für die Dauer (10 bis 200 Sekunden) und 'Timer Out' für die Lautstärke (1 bis 100 %). Drücken Sie dann die Taste Up/Timer, um den Modus zu aktivieren.

Ist die Funkfernbedienung im Lieferumfang des SW250X enthalten?

Nein, die Funkfernbedienung W-1 wird nur mit dem Modell SW-250 geliefert. Der SW250X kann über DMX, Timer, manuell oder mit der Kabelfernbedienung SC-2 (optional) gesteuert werden.

Wie lange ist die maximale ununterbrochene Betriebsdauer?

Bei maximaler Durchflussrate kann die Maschine mit einem vollen 5-Liter-Tank etwa 35 Minuten ununterbrochen betrieben werden.

Kann ich die Maschine im Freien verwenden?

Nein, das Gerät ist nur für den Innenbereich bestimmt. Es muss vor Feuchtigkeit geschützt und an einem gut belüfteten Ort mit einem Freiraum von 20 cm ringsum installiert werden.

Wie konfiguriere ich die DMX-Adresse?

Drücken Sie die MENU-Taste, bis 'DMX 512 Add' angezeigt wird. Verwenden Sie die Tasten Up/Timer und Down/Volume, um die gewünschte Adresse (1 bis 512) einzustellen. Der einzelne DMX-Kanal steuert Ein/Aus (0-10 = Aus, 11-255 = Ein).

Was tun bei Überhitzung oder Fehlfunktion?

Wenn die Maschine ungewöhnliche mechanische Geräusche macht, eine geringe Leistung zeigt oder keinen Schnee produziert, trennen Sie sie sofort vom Stromnetz. Nach Überprüfung der grundlegenden Punkte (Flüssigkeit, Sicherung, Anschlüsse) wenden Sie sich bei anhaltenden Problemen zur Reparatur an Ihren Antari-Händler.

Ist der Tank abnehmbar?

Ja, der 5-Liter-Flüssigkeitstank ist zur einfacheren Befüllung und Reinigung abnehmbar. Stellen Sie sicher, dass der Deckel nach jedem Gebrauch fest verschlossen ist, um Verunreinigungen zu vermeiden.

BEDIENUNGSANLEITUNG SW250X Antari

Vielen Dank, dass Sie sich für die Antari SW-250/SW-250X Schneemaschine entschieden haben. Vor Benutzung der Maschineitte unbedingt diese Bedienungsanleitung sorgfältig lessen. Wenn Sie die Hinweise in dieser Bedienungsanleitung beachten, konnen Sie sich in den nachsten Jahren auf eine zuverlassicige und überzeugende Leistung Ihrer Antari Schneemaschine freuen.

Bitte halten Sie sich an diese Bedienungs- und Sicherheitsanweisungen, um eine lange und sichere Lebensdauer ihrer Schneemaschine sicherzustellen.

STROMSCHLAGGEFAHR

Vor Nasse schützen.
- Nur innerhalb geschlossender Räume betreiben. Nicht für den Betrieb im Freien geeignet.
- Verwenden Sieitte ausschlieblich 3-adrige, geerdete Steckdosen. Vor Inbetriebnahme darauf auf achten, dass das Gerät an die richtige Spannung angeschlossen wird.
- Vor Befüllen des Tanks ist die Maschine immer vom Netz zu trennen.
- Nach dem Betrieb trennen Sieitte die Maschine vom Netz oder schalten sie aus.
- These Maschine ist nicht wassergeschützt. Solle Feuchtigkeit, Wasser oder Flüssigkeit ins Innere der Maschine gelangen, trennen Sie die Maschineitte sofort vom Netz. Reinigen Sie die Maschine mit einem trockenen Tuch und halten Sie eine Betriebspause ein. Sollten bei erneutem Betrieb Probleme auftreten, kontaktieren Sieitte einen Servicetechniker oder ihren Antari-Handler.

BRANDGEFAHR

• Im Innern der Maschine befinden sich keine vom Benutzer zu wartenden Teile.itte versuchen Sie nicht, das Gehäuse auseinanderzubauen oder zu verändern. Bei Nichtbeachtung kann das Gerät beschädigt werden oder Verbrennungsgefahr bestehen!
• Nur für Erwachsene. Die Maschine muss außerhalb der Reichweite von Kindern installiert werden. Betreiben Sie das Gerät niemals unbeaufsichtigt.
• Betreiben Sie das Gerät in gut belufteten Räumen. Um eine ausreichende Belüfung zu gewährleisten, halten Sieitte einen Mindestabstand von etwa 20 cm um und über dem Gerät ein.
• Mischen Sie niemals entzündliche Flüssigkeiten jeglicher Art (Öl, Gas, Duftstoffe) unter die Schneeflüssigkeit.
• Verwenden Sie nur die Antari-Schneeflüssigkeit SL-5(A) oder andere hochwertige Flüssigkeiten, die von Ihr hem Handler empfehlen wurden.itte verwenden Sie keine anderen Flüssigkeiten, da dies den Verschleib von Teilen im Geräteinneren herbeiführen kann.
• Sollte ihre Antari-Schneemaschine einmal nicht mehr ordnungsgemäß arbeiten, stellen Sie den Betrieb

ein. Nehmen Sieitte mit Ihrem Antari-Handler Kontakt auf. Entleeren Sie den Tank vollständig, verpacken Sie die Maschine sorgfaltig (am besten in der Originalverpackung) und schicken Sie sie bei Ihrem Antari-Handler ein.

Bitte beachten Sie alle auf Ihr hem Antari-Gerat angebrachten Warnhinweise und Anweisungen.

AUSPACKEN UND PRU FEN DER MASCHINE

Öffnen Sie den Versandkarton und stellen Sie sicher, dass alle Teile, die für den Betrieb des Systems notwendig sind, in einem einwandfrei zustand eingetroffen sind.

Der Versandkarton sollte die folgenden Posten beinhalten:

1. Schneemaschine mit Netzkabel
2. W-1 Funkfernbedienung (Nur für SW-250 Modell)
3. Tank
4. Hanggebugel
5. Schraubenset mit Bedienungsanleitung

Bevor Sie mit der Inbetriebnahme ihrer Antari-Maschine beginnen, stellen Sie sicher, dass kein öffentlicher Transportschaden vorliegt. Falls das Gehäuse der Einheit oder das Kabel beschädigt sein sollte, stecken Sie sie nicht in die Steckdose und versuchen Sie nicht, sie zu benutzen, bevor Sie ihren Antari-Handler kontaktiert haben.

INBETRIEBNAHME

1. Entfernen Sie jegliches Verpackungsmaterial vom Versandkarton. Vergewissem Sie sich, dass alle Schaumstoff- und Plastikeinlagen entfernt werden, insbesondere in der Höhe der Austrittsdüse.
2. Installieren Sie die Maschine auf einer ebenen Oberfläche.

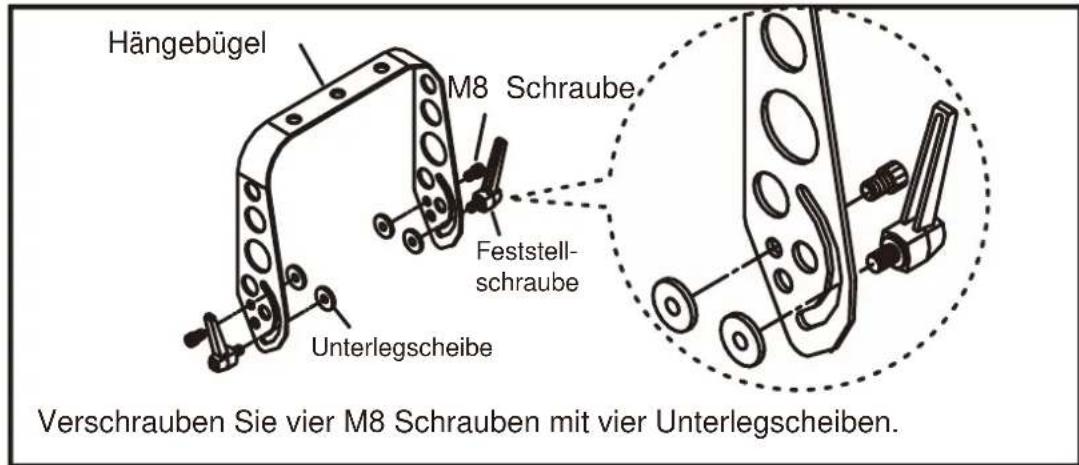

1. Befestigen Sie das Gerät mit dem Bügel über einen geeigneten Haken an Ihr Traversensystem. Stellen Sie den Neigungswinkel über den Hangebügel ein undziehen Sie die Feststellschrauben gut fest.

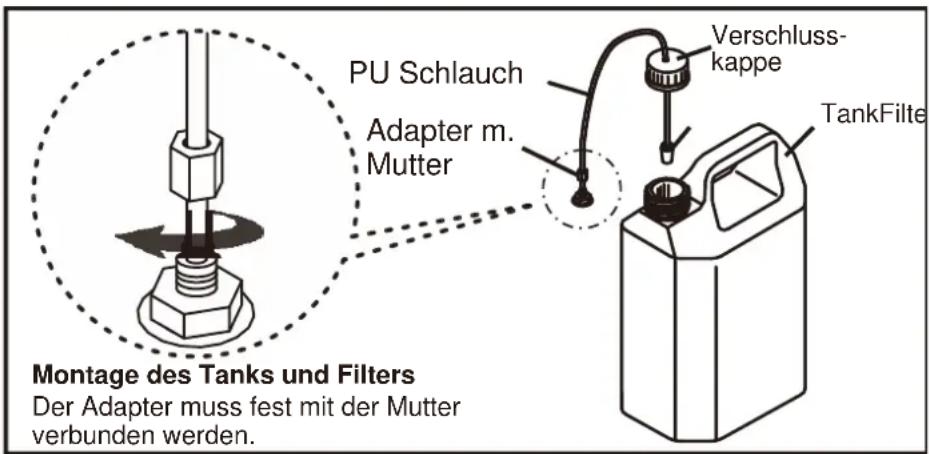

1. Fullen Sie den Tank mit Schneeflüssigkeit. Anderen Flüssigkeiten können Beschädigungen am Gerät zur Folge haben. Nach dem Befüllen verschreiben Sie den Tank bereits wieder mit dem Deckel.
2. Stecken Sie den Netzstecker in eine geerdete Steckdose. Stellen Sie den Netzschalter auf der Rückseite des Geräts auf "ON".

SENDEEINHEITEN ADRESSIEREN

NUR FUR SW-250 MODELL

Nach dem Einsatz leibt das Display zeigt kurz "Antari SW-250" followed by "Wireless Setup...". Für die nächsten 15 Sekunden befindet sich die Maschine im Einstellmodus für die Registierung von Funkfernbedienungen. Wahrend dieser Phase konnen bis zu 5 Fernbedienungen gleichzeitig auf die Maschine adressiert werden. Die mitgelieferte Sendeeinheit ist vor der Auslieferung adressiert worden. Sie erfordert keine Konfiguration und kann sofort verwendet werden. Ebenso ist es möglich mit einer Fernbedienung eine unbegrenzte Anzahl von Maschinen parallel zu steuern. Dafür müssen die Maschinen gleichzeitig in Betrieb genommen werden. Wird keine Fernbedienung während des Funkeinstellmodus auf die Maschine adressiert, bleibt die Einstellung aus dem vorhergenden Betrieb erhalten.

Zur Registierung einer Funkfernbedienung drücken Sie die Taste "A". Bei ordnungsgemäßer Signalübertragung ertont ein Signalton und das Display beginnnt zu blinken. Nach 15 Sekunden wird der Einstellmodus beendet und das Display zeigt "Wireless Setup OK" (Funkeinstellung OK). Es kann dann keine weitere Fernbedienung hinzugeführten werden. Die Maschine ist nun bereit zum Schneeausstoß und das Display zeigt "Ready To Snow". Zusätzlich wird ein "W" für Wireless (Funk) angezeigt, wenn diese Funktion aktiviert ist.

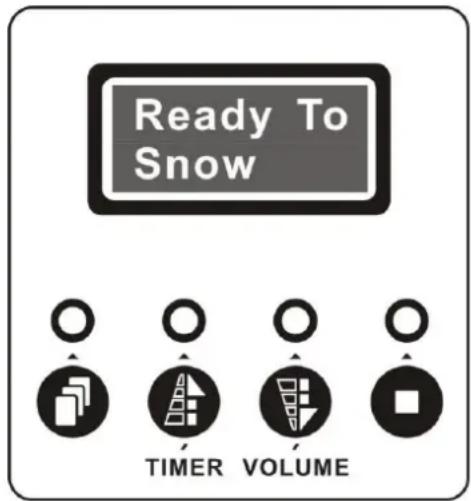

Bedienfeld

Das integrierte Bedienfeld verfügt über eine LCD-Anzeige, auf der alle Betriebszustände der Maschine abgelesen werden konnen. Mit dem Bedienfeld kann der Anwender individuell Ausstobdauer, Intervall und Ausstobvolumen sowie die DMX-Adresse, die Funkfunktion und den Schnellstartmodus einstellen. Das

Bedienfeld umfasst vier Tasten. Auf der LCD-Anzeige werden alle Betriebsparameter dargestellt, die automatisch in einem nichtflüchtigen Speicher gespeichert werden. Dadurch bleiben alle Einstellungen erhalten, auch wenn die Maschine ausgeschaltet wird.

Menuinstellungen

Sie konnen die notwendigen Menüeinstellungen mit den Bedientasten vornehmen, wenn das Display "Ready

To Snow" [bereit zum Schneeausstob] anziegt. Drücken Sie die Taste MENU, um die einzelnen Menüpunkte in folgender Reihenfolge aufzurufen.

Zeitintervalle für den Timer-Betrieb einstellen

Drucken Sie die Taste MENU, bis auf der Anzeige "Interval Set" [Interval all einstellen] erscheint.

Verwenden Sie die Tasten Up/Timer und Down/Volume , um die Zeitintervalle (d. h. die Pausen

zwischen den einzelnen Schneeausstöhen) für den Timer-Betrieb zwischen 20 und 200 Sekunden einzustellen.

Dauer für den Timer-Betrieb einstehen

Drucken Sie die Taste MENU, bis auf der Anzeige “Duration Set” [Zeitdauer einstellen] erscheint.

Verwenden Sie die Tasten Up/Timer und Down/Volume , um die Zeitdauer der

Schneeausstöbe zwischen 10 und 200 Sekunden einzustellen.

Ausstömege für den Timer-Betrieb einstellen

Drücken Sie die Taste MENU, bis auf der Anzeige "Timer Out" [Schneemenge einstellen] erscheint. Verwenden Sie die Tasten Up/Timer und Down/Volume um einen Wert zwischen 1% und 100 % für die Schneemenge im Timer-Betrieb einzustellen.

Schneemenge für den Dauerbetrieb einstehen

Drücken Sie die Taste MENU , bis auf der Anzeige "Volume Out" [Schneemenge einstellen] erscheint. Verwenden Sie die Tasten Up/Timer und Down/Volume , um einen Wert zwischen 1 % und 100 % für die Schneemenge im Dauerbetrieb einzustellen.

DMX512-Adresse einstellen

Drücken Sie die Taste MENU , bis auf der Anzeige "DMX 512 Add." [DMX512-Adresse einstellen] erscheint. Verwenden Sie die Tasten Up/Timer und Down/Volume , um die DMX-Startadresse einzustellen.itte beachten Sie Kapitel DMX512-Einstellungen fur weiterfuhrende Informationen zum DMX-Betrieb.

Funkfunktion an- und ausschalten

Drücken Sie die Taste MENU , bis auf der Anzeige "Wireless On" [Funkfunktion An] erscheint. Verwenden Sie die Tasten Up/Timer und Down/ Volume , um die Funkfunktion zu deaktivieren [Anzeige "Wireless Off" ] und wieder zu aktivieren [Anzeige "Wireless On".

Quick Start an- und ausschalten

Drücken Sie die Taste MENU, bis auf der Anzeige "Quick Start On" [Schnellstart An] erscheint. Verwenden Sie die Tasten Up/Timer und Down/On, um den Schnellstartmodus zu deaktivieren [Anzeige "Quick Start Off"] und wieder zu aktivieren [Anzeige "Quick Start On"].

Wenn der Schnellstartmodus aktiviert ist, ruft die Maschine beim Einsatzen die zuletzt gewährte Betriebsart auf. Werde zuletzt Timer- oder Dauerbetrieb angewählt (LCD/W-1/DMX), beginnt die Maschine sofort Schnee

auszustoen. Wenn kein Ausstobmodus angewählt war, zeit das Display "Ready To Snow".

Timer-Betrieb

Im Timer-Betrieb stöbt das Gerät automatisch Schnee aus. Die Zeitintervalle, die Schneedauer und das

Schneevolume nichen sich nach den jeweiligen Menueinstellungen.Drucken Sie die Taste Up/Timer

um den Timer-Modus zu aktivieren. Auf dem Display erscheint das eingestellte Zeitinterval. Das Gerät zahlt

rückwarts bis auf 0 Sekunden und lost den Schneeausstoch aus. Zum Ausschalten des Timer-Betriebs

drucken Sie die Taste Stop

Dauerbetrieb

Drucken Sie die Taste Down/On

, um einen dauerhaften Schneeausstoo auszulosen. Auf dem Display

erscheint "Volume", gefolgrt von dem Wert, der im Menupunkt "Volume Out" eingestellt wurde. Um den

Schneeausstob zu stoppen, drucken Sie die Taste Stop

FUNKFERNSTEULERUNG W-1

NUR FUR SW-250 MODELL

Das Funkfernsteuesystem W-1 besteht aus einer Sendeeinheit mit zwei Tasten für den Schneeausstöß und einer Empfängereinheit, die an der Maschine angebracht ist.

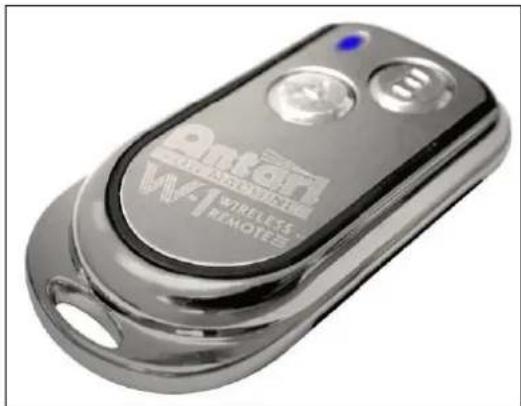

Sendeeinheit

Mit der Sendeeinheit lasst sich der Schneeausstöper Funkübertragung über eine Distanz von bis zu 50 Metern auslösen. Mit einer adressierten Fernbedienung lassst sich eine unbegrenzte Anzahl von Maschinen parallel steuern. Drücken Sie die Taste "A", um den Schneeausstö auszulösen. Zur Kontrolle leuchtet die LED an der Sendeeinheit. Um den Schneeausstö zu stoppen, drücken Sie die Taste "B".

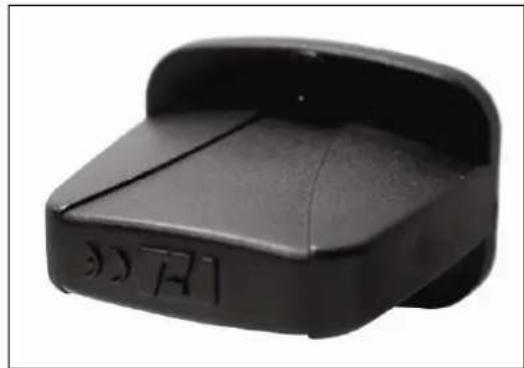

Empfänger

Der Empfänger wurde im Werk getestet und an der Maschine angebracht. Versuchen Sie nichtihn zu entfernen. Der Empfänger kann von bis zu 5 Sendeeinheiten gesteuert werden, die auf die Maschine adressiert sind. Die mitgelieferte Sendeeinheit ist vor der Auslieferung adressiert worden. Sie erfordert keine Konfiguration und kann sofort verwendet werden.

Batteriewechsel an der Sendeeinheit

Lässt die Reichweite der Sendeeinheit nach, ist wahrscheinlich die Batterie verbraucht und muss ausgewechselt werden. Losen Sie dazu die Gehäuseabdeckung und entfern Sie die verbrauchte Batterie. Legen Sie eine frische 12-V-Batterie ein und bringen Sie die Gehäuseabdeckung wieder an.

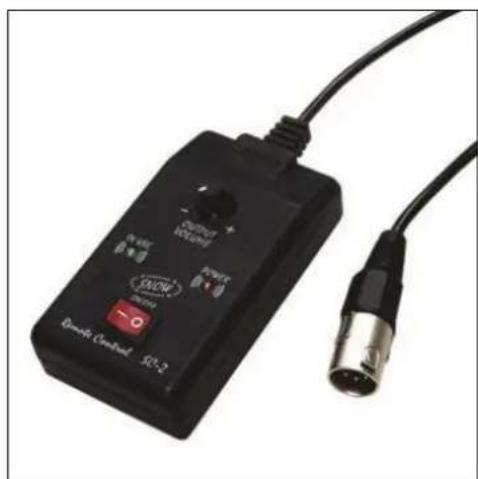

SC-2 Fernbedienung

Mit der Fernbedienung SC-2 lasst sich das Schneevolumen einstellen und der Austoß auslösen. Sie verfügt über ein 8 Meter langes Kabel mit 4-poligem XLR-Stecker.

Roter Schalter - Schnee an/aus

Stellen Sie den Schalter auf "ON", um den Schneeausstob auszulosen. Um den Schneeausstob zu stoppen, stellen Sie den Schalter auf "OFF".

Volumenregler

Drehen Sie den Regler, um die Schneemenge zwischen 10% und 100% einzustellen.

Roter LED-Indikator

Leuchtet, wenn die Fernbedienung an der Schneemaschine angeschlossen ist.

Grüner LED-Indikator

Leuchtet bei Schneeausstob.

Belegung der DMX-Anschlüsse

Die Maschine verfügt über 3-polige XLR-Anschlüsse für den Anschluss an einen DMX-Controller. Die nachfolgende Grafik zeigt die Belegung der Buchsen.

3 Pin XLR

Kontakt	Funktion
1	Masse
2	Signal-
3	Signal+

DMX-Steuerung

Die Maschine verfügbar über ein DMX512-System. Der Adressierung erfolgt über das Bedienfeld. Die Maschine kann über einen Steuerkanal an- und ausgeschelt werden. Das Ein- und Ausschalten kann auch mit einem DMX-Controller oder mit der DMX-Steuersoftware programmiert werden.

Kanal A

$$ 11 - 255 = \text {an} (1 \% - 100 \%) $$

$$ 0 - 1 0 = \text {a u s} $$

Zwischen den Werten 0 und 10 von Steuerkanal A ist die Maschine aus.

Zwischen den Werten 11 bis 255 ist sie an.

Hinweis: Im DMX-Betrieb konnen das Bedienfeld, die Funkfernsteuerung W-1 oder die Fernbedienung SC-2 nicht mehr zur Steuerung der Maschine verwendet werden.

WARTUNG

1. Achten Sie darauf, dass die Schneeflüssigkeit nicht verunreinigt wird. Verschreiben den Tank und den Kanister Sie sofort nach dem Nachfüllen mit dem Deckel.
2. Spülen Sie das System unbedingt mit klarem Wasser nach jedem Betrieb und halten Sie die Pumpe mindestens noch 1 bis 2 Minuten laufen. Dadurch verlangert sich die Lebensdauer des Motors und der Düse.
3. Befreiern Sie die Lüfteröffnungen auf beiden Seiten der Maschine regelmäßig von Rückständen. Dafür eignet sich zum Beispiel eine Zahnbürste, mit der Sie behutsam von oben nach unten streichen. Durch die Reinigung setzen sich Ablagerungen im Inneren der Maschine auf ein Minimum reduzieren und Verstopfungen vermeiden.

ACHTUNG

kken Sie niemals Schneeflüssigkeit. Sollte es davon noch einmal verschluckt werden, konsultieren Sieitteibe sofort einen Arzt.Sollte die Haut oder die Augenomal mit Schneeflüssigkeit in Beruhrung kommt,itte sorgfaltig mit Wasser auswaschen.

• Wenn Sie o. g. Bedienungshinweise befolgt haben und Sie dennoch einen verminderten Ausstoo, Pumpgeräutsche oder überhaupt keinen Ausstoo feststellen, sondern die Maschine vom Netz trennen. Kontrollieren Sie den Flüssigkeitsstand, die externe Sicherung, den Anschluss zur Fernbedienung und die Stromversorgung. Befindet sich alles in einwandfreiem Zustand, schlieben Sie das Gerät erneut an Netz an. Funktioniert das Gerät nach wie vor nicht, setzen Sie esitte außer Betrieb. Andernfalls konnen bleibende Schäden am Gerät verursacht werden. Schicken Sie das Gerät bei ihrem Antari-Handler ein.

Schneeflüssigkeit

Die Antari-Schneeflüssigkeiten SL-5/SL-5(A) wurden speziell für Antari-Schneemaschinen entwickelt. Bei diesen Flüssigkeiten handelt es sich um eine ungiftige Lösung zur Schneeerzeugung.

Technische Daten

Spannungsversorgung US model : AC 100-120V, 50 / 60Hz 7,5A

EU model : AC 220-240V, 50 / 60Hz 3,8A

Gesamtanschlusswert 880W

Fluidverbrauch 140 ml/min

Koportible Nebelflussigkeit Antari SL Snow Foam Flussigkeit

Betriebszeit 35 min bei max. Ausstoo

Umgebungstemperaturbereich 5^ - 40^ (41°F-104°F)

Steuerung DMX512, Timer, manuell, Funk

DMX-Kanale 1 Kanal

Anschluss IEC (Stromversorgung)

XLR 3-pol (DMX)

Zubehor	SC-2 Kabelfernbedienung
Maße	L539 B276 H310 mm(L21.22 B10.87 H12.20 in)
Gewicht	11,5 kg (25,35 lbs)

Zulassung

Dieses Produkt entspricht der R&TTE-Richtlinie (Radio and Telecommunication Technical Equipment) der Europäischen Union und der Geräteklasse 1. Das Produkt besitzt eine Allgemeinzuteilung in den Staaten der Europäischen Union und ist anmelde- und gebührenfrei. Für den Betrieb in einem anderen Land außerhalb der EU kann es notwendig sein, eine Zulassung bei den nationalen Behörden zu beantragen.

Bitte bewahren Sie diese Anleitung gut auf.

SW-250
