安特利 SW-250/SW-250X 無線雪花機 感謝您選用安特利 SW-250/SW-250X 無線雪花機,此機型為一堅固耐用並擁有強力輸出的特效雪花機。使用 之前，我們建議您先仔細閱讀此說明書，依照使用說明書中的說明來使用可使您在使用 SW-250/SW-250X 時 既安全又可達到最滿意的雪花效果，另也可使機器的使用壽命更為延長。 避免觸電的安全使用方式

請於室內使用，此機型非室外用機。 使用前請小心判定電壓及伏特數，所有機種並應配合接地型插座使用。 填充雪花水前，請務必先拔掉插頭。 不使用時請關機, 或請拔掉電源插頭。 本產品非防水設計，遇潮濕、浸水或雪花水滲入時請即刻拔掉插頭、以乾布擦拭乾淨然後靜置。若再次使用 時有任何問題請與您的技術人員或安特利經銷商聯絡。 避免燃燒的安全使用方式 機器內部並無一般使用者可變動之結構，請勿任意打開上蓋及作任何修改動作，否則可能造成起火的危險！ 機器僅限成人使用，安裝雪花機之地點應避免兒童可觸及之處，請勿於無人看顧的情況下使用。 請將雪花機放置於通風良好的地方，為確保良好通風，機器的上方及周圍請務必預留 20 公分的空間。 請勿將任何可燃性液體( 例如油脂, 瓦斯, 香水)，加入油桶中，並請於使用前詳細閱讀說明書。 請使用代理商所推薦的安特利高品質 SL-5(A)雪花水，任意使用其他液體可能導致內部零件腐蝕。 若您的 SW-250/SW-250X 有任何不當運轉情況時，請即刻停止使用並先與您的安特利經銷商聯絡。小心包 好本產品(建議以原包裝)，再送至安特利經銷商處維修。 建議: 在使用本機之前，詳細的閱讀一次印刷在機器上蓋板及後背板的警語標示。

請打開包裝確認機器運作所需的設備是否齊全並完好。

使用前請檢查是否有任何在運送過程中造成的損傷，若機器外殼、控制器或電源線有任何損壞，請勿插電使用， 並請立即向安特利經銷商聯絡。31

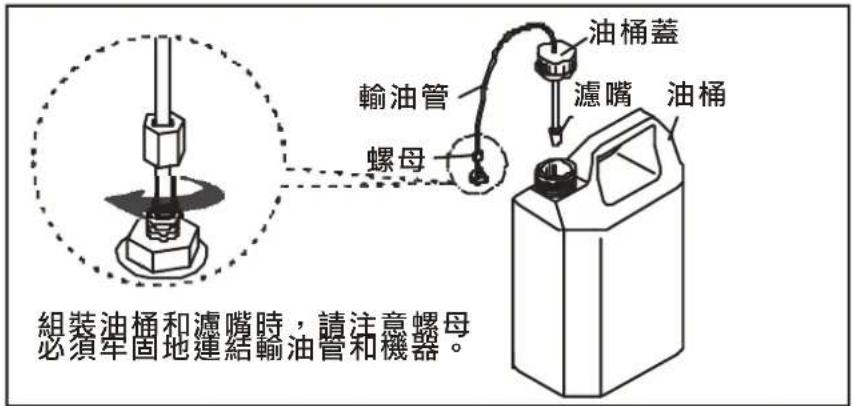

2. 將機器平放在一平坦的位置，並進行輸油管與機器的連結如以下圖示:

組裝油桶和濾嘴時，請注意螺母 必須牢固地連結輸油管和機器。

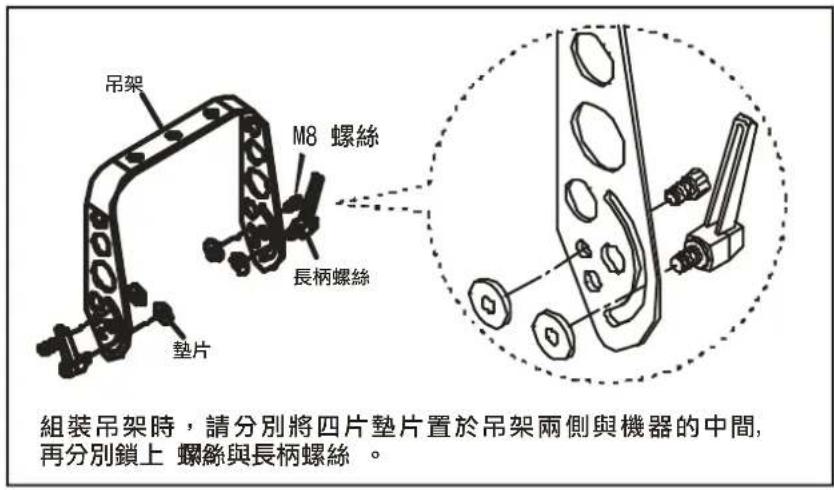

3. 吊架固定於機器上, M-8 螺絲用於固定吊架及機器, 長柄螺絲用於調整吊架與機器的角度如以下圖示:

組裝吊架時，請分別將四片墊片置於吊架兩側與機器的中間再分別鎖上 螺絲與長柄螺絲 。

5. 將電源插頭插入有接地的電源插座然後將機器背面的紅色電源按鈕打開並確認紅色電源燈亮起。

僅適用於型號 SW-250 開機後，機器背面的液晶顯示器則會依序顯示[Antari SW-250]然後是 [Wireless Setup...]。 當看到[Wireless Setup...] 畫面顯示時則按下 W-1 發射器上的 A 鍵來進行設定。可設定時間約為 15 秒鐘，當設定完成，液晶顯 示器會閃爍並發出嗶嗶聲。設定時間終了時，液晶顯示器則顯示[Wireless Setup.OK]。一台 SW-250 最多可紀 錄 5 組發射器(W-1)。隨機附的發射器已於出廠前作好設定，第一次使用不需要再作設定，因此，每一發射器 只需在第一次使用前作設定。 注意: 所有設定需於設定時間 15 秒內完成，否則需再次開機作下一次設定動作。32

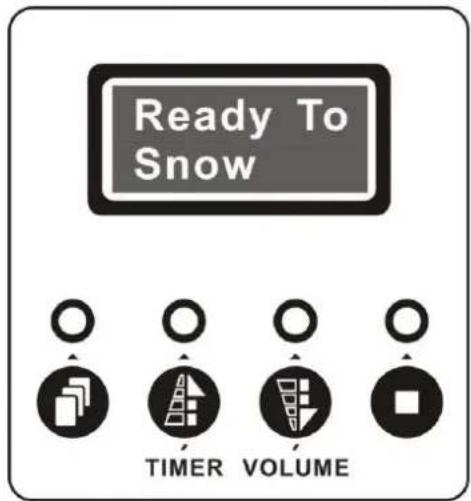

對頻時間終了時，液晶顯示器則會顯示主畫面 [Ready To Snow]。此時，機器已可被操作使用。

按 選單鍵 來進入不同功能設定畫面依序如下。 Interval Set 設定計時模式下輸出間隔時間。(請按 上下鍵 調整從 20 至 2000 秒) Duration Set 設定計時模式下輸出時間。(請按 上下鍵 調整從 10 至 200 秒) Timer Out 設定計時模式下輸出量。(請按 上下鍵 調整從 1 至 100%) Volume Out 設定持續輸出模式下輸出量。(請按 上下鍵 調整從 1 至 100%) DMX512 Add 設定 DMX 頻道位址。(請按 上下鍵 調整從 1 至 512 頻道) Wireless ON 開啟或關閉無線控制系統。(請按 上下鍵 調整開啟/關閉) 當無線控制系統開啟時，”W”字母則會在主畫面 [Ready To Snow] 被顯示。 而當無線控制系統被關閉時則不顯示。 Quick Start 開啟或關閉快速啟動模式。(請按 上下鍵 調整開啟/關閉) 當快速啟動模式開啟時，因關機而終止的輸出無論是計時模式或者持續輸出模式(液晶螢幕控制 /無線控制/DMX 控制)將於開機後直接回復關機前的輸出模式並執行。若關機時非處於輸出狀 態則於開機後直接回復至主畫面”Ready To Snow”。33

按下 計時鍵 來執行設定好的間隔/輸出時間，按下 停止鍵 終止計時模式。

按下 Volume 鍵 來進行持續輸出直到按下 停止鍵 終止。

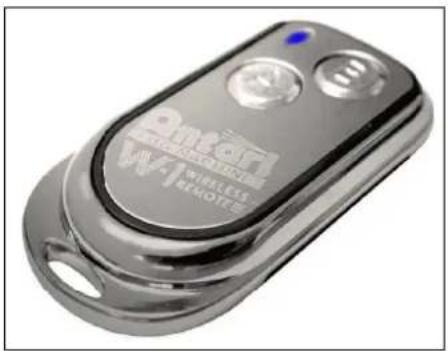

僅適用於型號 SW-250 W-1: 無線控制器上有 A/B 兩鍵來控制輸出及停止。

透過發射器，可於 50 公尺內的範圍控制輸出。所有的 W-1 發射器皆可與所有 SW-250 內建的接收器相容，所

以可以同時控制數量無上限的 SW-250。按下 A 鍵可輸出，輸出時發射器上的 LED 燈亮起。按 B 鍵則可終止輸

接收器經測試內建於 SW-250 機身內，請勿移除。一接收器可與最多五個發射器配對。隨機附的發射器已於出 廠前作好設定，第一次使用不需要再作設定。34

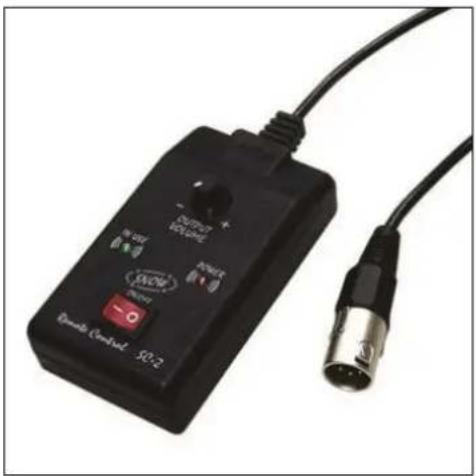

當 W-1 的使用距離逐漸短縮，很可能是電池已消耗怠盡而需更換。作電池的更換，請先將外殼拆下，將舊電池 以 12V 新電池換上，將後再將外殼裝回。 SC-2 (選配) : 25 尺長含 ON/OFF 及輸出量設定功能且接頭為 4 pin XLR 之有線控制器

紅色按鈕 – 輸出開啟/關閉 輸出量旋鈕 – 設定輸出量 10% – 100% 紅色 LED 燈 – 當控制器連接至雪花機時，紅色 LED 燈亮起。 綠色 LED 燈 – 當紅色按鈕在開啟位置時，綠色 LED 燈亮起。 DMX 連接 PIN 的接點說明 本機提供 3 Pin 的 DMX 連接。下方為 Pin 的接點說明： Pin

SW-250 有內建 DMX 控制的功能，其 DMX 頻道位址是經由液晶控制面板來調整。SW-250/SW-250X 僅使用

一個頻道位址來控制輸出/關閉及輸出量。該頻道位址的數值範圍介於 0 至 255。輸出及關閉功能可經 DMX 控 制器也可經 DMX 控制軟體作設定使用。 A 頻道

當 A 頻道的數值設定介於 0 至 10，機器關閉。而當 A 頻道的數值設定介於 11 至 255，則輸出 1%-100%。

注意: 當 DMX 是連結的狀態，則液晶控制面板、W-1 發射器及 SC-2 控制器都無法被使用。

- 請勿讓雪花水受到空氣中的灰塵污染，隨時將油桶蓋旋緊關好。 - 每次使用完畢收藏前，注入清水至油桶中並啟動機器讓幫浦運轉 1~2 分鐘，讓清水帶出殘留在馬達及前 端噴嘴中的雪花水，以清潔機器確保機器更長的使用壽命。 - 強烈建議定期清潔雪花機兩側散熱孔的灰塵與殘留物，可利用小刷子或牙刷輕輕由上而下的刷乾淨，這個 步驟可以避免細微顆粒進入到機器內部造成堵塞。

- 若以上操作流程皆已遵守，輸出量仍然很低甚至沒有輸出或是噪音很大，則請立即將電源插頭拔除。確認 油量、外部保險絲、控制器的連接以及電源供應。若以上皆無問題，則再次將插頭插上。假使機器仍無法 正常運作，請勿繼續使用以免造成永久性的損害。請聯繫安特利經銷商將機器運回。

- 雪花水不能飲用，若不慎誤飲且感到不適請立即就醫，若不慎接觸皮膚、眼睛且感到不適，請即刻

安特利 SL-5A 為高效能雪花水，是可以快速揮發無任何殘留的揮發性雪花水。 安特利 SL-5 為一般性雪花水。

美規 : AC 100-120V, 50 / 60Hz 7.5A 歐規 : AC 220-240V, 50 / 60Hz 3.8A 880 瓦 140 毫升/分鐘 5 公升 (1.32 加侖) Antari SL 雪花水 (最大輸出量下) 35 分鐘 5 °C - 40 °C (41 °F-104 °F) DMX512, 定時控制, 手動控制, 無線控制 占用 1 頻道 IEC(主電源) XLR 3-pin (DMX) SC-2 有線控制器 長 539 寬 276 高 310 mm (L21.22 寬 10.87 高 12.20 inch)
